Fahrhinweise
16
5

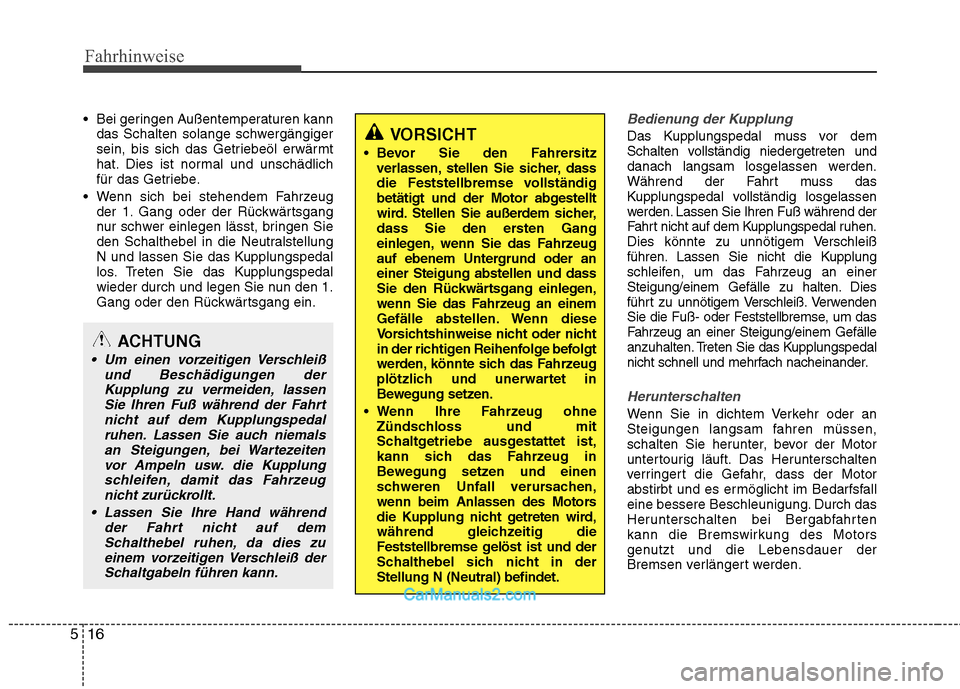

Bei geringen Außentemperaturen kann
das Schalten solange schwergängiger
sein, bis sich das Getriebeöl erwärmt
hat. Dies ist normal und unschädlich
für das Getriebe.
Wenn sich bei stehendem Fahrzeug der 1. Gang oder der Rückwärtsgang
nur schwer einlegen lässt, bringen Sie
den Schalthebel in die Neutralstellung
N und lassen Sie das Kupplungspedal
los. Treten Sie das Kupplungspedal
wieder durch und legen Sie nun den 1.
Gang oder den Rückwärtsgang ein.Bedienung der Kupplung
Das Kupplungspedal muss vor dem
Schalten vollständig niedergetreten und
danach langsam losgelassen werden.
Während der Fahrt muss das
Kupplungspedal vollständig losgelassen
werden. Lassen Sie Ihren Fuß während der
Fahrt nicht auf dem Kupplungspedal ruhen.
Dies könnte zu unnötigem Verschleiß
führen. Lassen Sie nicht die Kupplung
schleifen, um das Fahrzeug an einer
Steigung/einem Gefälle zu halten. Dies
führt zu unnötigem Verschleiß. Verwenden
Sie die Fuß- oder Feststellbremse, um das
Fahrzeug an einer Steigung/einem Gefälle
anzuhalten. Treten Sie das Kupplungspedal
nicht schnell und mehrfach nacheinander.
Herunterschalten
Wenn Sie in dichtem Verkehr oder an
Steigungen langsam fahren müssen,
schalten Sie herunter, bevor der Motor
untertourig läuft. Das Herunterschalten
verringert die Gefahr, dass der Motor
abstirbt und es ermöglicht im Bedarfsfall
eine bessere Beschleunigung. Durch das
Herunterschalten bei Bergabfahrten
kann die Bremswirkung des Motors
genutzt und die Lebensdauer der
Bremsen verlängert werden.
VORSICHT
Bevor Sie den Fahrersitz verlassen, stellen Sie sicher, dass
die Feststellbremse vollständig
betätigt und der Motor abgestellt
wird. Stellen Sie außerdem sicher,
dass Sie den ersten Gang
einlegen, wenn Sie das Fahrzeug
auf ebenem Untergrund oder aneiner Steigung abstellen und dass
Sie den Rückwärtsgang einlegen,
wenn Sie das Fahrzeug an einem
Gefälle abstellen. Wenn diese
Vorsichtshinweise nicht oder nicht
in der richtigen Reihenfolge befolgt
werden, könnte sich das Fahrzeug
plötzlich und unerwartet in
Bewegung setzen.
Wenn Ihre Fahrzeug ohne Zündschloss und mit
Schaltgetriebe ausgestattet ist,
kann sich das Fahrzeug in
Bewegung setzen und einen
schweren Unfall verursachen,
wenn beim Anlassen des Motors
die Kupplung nicht getreten wird,
während gleichzeitig die
Feststellbremse gelöst ist und der
Schalthebel sich nicht in derStellung N (Neutral) befindet.
ACHTUNG
Um einen vorzeitigen Verschleiß
und Beschädigungen der
Kupplung zu vermeiden, lassenSie Ihren Fuß während der Fahrtnicht auf dem Kupplungspedalruhen. Lassen Sie auch niemals
an Steigungen, bei Wartezeitenvor Ampeln usw. die Kupplungschleifen, damit das Fahrzeugnicht zurückrollt.
Lassen Sie Ihre Hand während der Fahrt nicht auf demSchalthebel ruhen, da dies zueinem vorzeitigen Verschleiß derSchaltgabeln führen kann.

517
Fahrhinweise

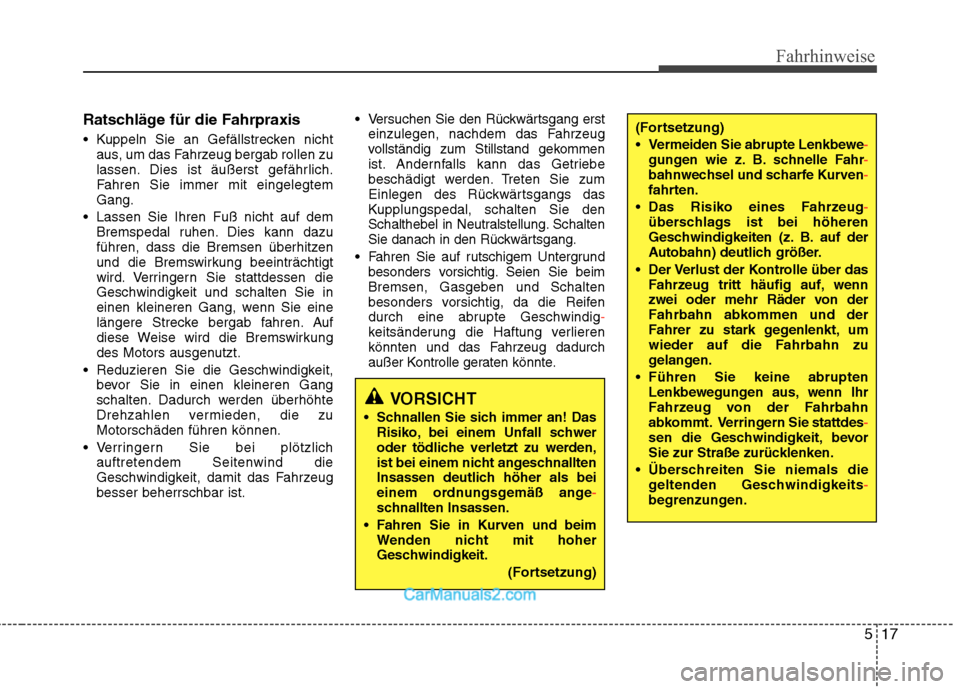

Ratschläge für die Fahrpraxis
Kuppeln Sie an Gefällstrecken nichtaus, um das Fahrzeug bergab rollen zu
lassen. Dies ist äußerst gefährlich.
Fahren Sie immer mit eingelegtemGang.
Lassen Sie Ihren Fuß nicht auf dem Bremspedal ruhen. Dies kann dazu
führen, dass die Bremsen überhitzen
und die Bremswirkung beeinträchtigt
wird. Verringern Sie stattdessen die
Geschwindigkeit und schalten Sie in
einen kleineren Gang, wenn Sie eine
längere Strecke bergab fahren. Auf
diese Weise wird die Bremswirkung
des Motors ausgenutzt.
Reduzieren Sie die Geschwindigkeit, bevor Sie in einen kleineren Gang
schalten. Dadurch werden überhöhte
Drehzahlen vermieden, die zuMotorschäden führen können.
Verringern Sie bei plötzlich auftretendem Seitenwind die
Geschwindigkeit, damit das Fahrzeugbesser beherrschbar ist. Versuchen Sie den Rückwärtsgang erst
einzulegen, nachdem das Fahrzeug
vollständig zum Stillstand gekommen
ist. Andernfalls kann das Getriebe
beschädigt werden. Treten Sie zum
Einlegen des Rückwärtsgangs das
Kupplungspedal, schalten Sie den
Schalthebel in Neutralstellung. Schalten
Sie danach in den Rückwärtsgang.
Fahren Sie auf rutschigem Untergrund besonders vorsichtig. Seien Sie beimBremsen, Gasgeben und Schalten
besonders vorsichtig, da die Reifen
durch eine abrupte Geschwindig
-keitsänderung die Haftung verlieren
könnten und das Fahrzeug dadurch
außer Kontrolle geraten könnte.
VORSICHT
Schnallen Sie sich immer an! Das Risiko, bei einem Unfall schwer
oder tödliche verletzt zu werden,
ist bei einem nicht angeschnallten
Insassen deutlich höher als bei
einem ordnungsgemäß ange
-schnallten Insassen.
Fahren Sie in Kurven und beim Wenden nicht mit hoher
Geschwindigkeit.
(Fortsetzung)
(Fortsetzung)
Vermeiden Sie abrupte Lenkbewe
-gungen wie z. B. schnelle Fahr-bahnwechsel und scharfe Kurven-fahrten.
Das Risiko eines Fahrzeug
-überschlags ist bei höheren
Geschwindigkeiten (z. B. auf der
Autobahn) deutlich größer.
Der Verlust der Kontrolle über das Fahrzeug tritt häufig auf, wenn
zwei oder mehr Räder von der
Fahrbahn abkommen und der
Fahrer zu stark gegenlenkt, um
wieder auf die Fahrbahn zu
gelangen.
Führen Sie keine abrupten Lenkbewegungen aus, wenn Ihr
Fahrzeug von der Fahrbahn
abkommt. Verringern Sie stattdes
-sen die Geschwindigkeit, bevor
Sie zur Straße zurücklenken.
Überschreiten Sie niemals die geltenden Geschwindigkeits
-begrenzungen.

Fahrhinweise
18
5

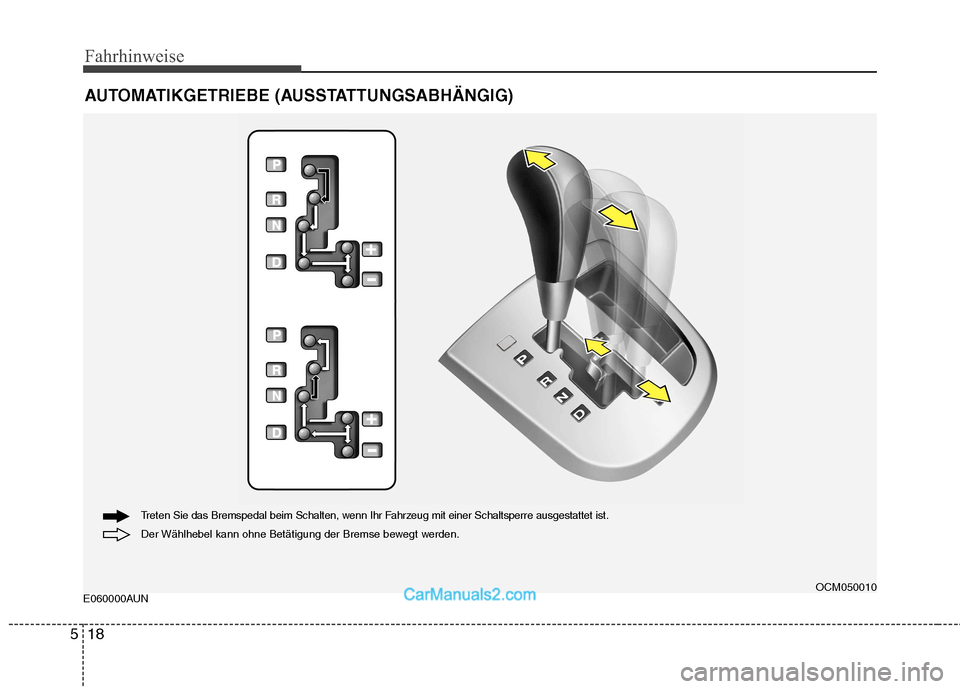

E060000AUN AUTOMATIKGETRIEBE (AUSSTATTUNGSABHÄNGIG)OCM050010
Der Wählhebel kann ohne Betätigung der Bremse bewegt werden.
Treten Sie das Bremspedal beim Schalten, wenn Ihr Fahrzeug mit einer Schaltsperre ausgestattet ist.

519
Fahrhinweise

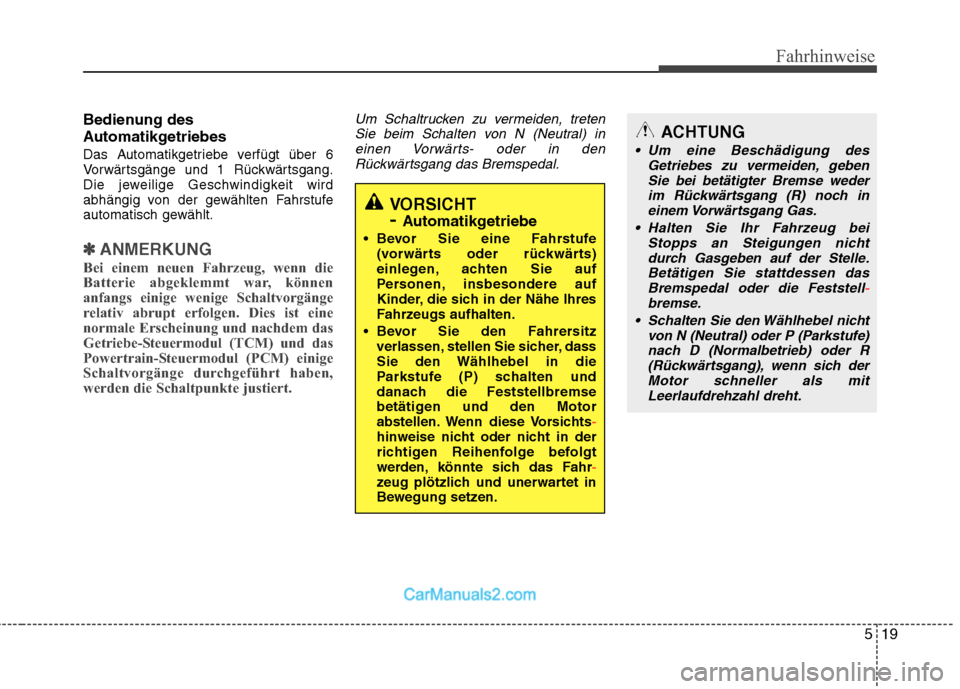

Bedienung des
Automatikgetriebes
Das Automatikgetriebe verfügt über 6
Vorwärtsgänge und 1 Rückwärtsgang.
Die jeweilige Geschwindigkeit wird
abhängig von der gewählten Fahrstufe
automatisch gewählt.
✽✽ANMERKUNG
Bei einem neuen Fahrzeug, wenn die
Batterie abgeklemmt war, können
anfangs einige wenige Schaltvorgänge
relativ abrupt erfolgen. Dies ist eine
normale Erscheinung und nachdem das
Getriebe-Steuermodul (TCM) und das
Powertrain-Steuermodul (PCM) einige
Schaltvorgänge durchgeführt haben,
werden die Schaltpunkte justiert.
Um Schaltrucken zu vermeiden, treten Sie beim Schalten von N (Neutral) ineinen Vorwärts- oder in denRückwärtsgang das Bremspedal.
VORSICHT - Automatikgetriebe
Bevor Sie eine Fahrstufe (vorwärts oder rückwärts)
einlegen, achten Sie auf
Personen, insbesondere auf
Kinder, die sich in der Nähe Ihres
Fahrzeugs aufhalten.
Bevor Sie den Fahrersitz verlassen, stellen Sie sicher, dass
Sie den Wählhebel in die
Parkstufe (P) schalten und
danach die Feststellbremse
betätigen und den Motor
abstellen. Wenn diese Vorsichts
-hinweise nicht oder nicht in der
richtigen Reihenfolge befolgt
werden, könnte sich das Fahr
-zeug plötzlich und unerwartet in
Bewegung setzen.
ACHTUNG
Um eine Beschädigung des
Getriebes zu vermeiden, geben
Sie bei betätigter Bremse weder im Rückwärtsgang (R) noch ineinem Vorwärtsgang Gas.
Halten Sie Ihr Fahrzeug bei Stopps an Steigungen nichtdurch Gasgeben auf der Stelle.Betätigen Sie stattdessen das Bremspedal oder die Feststell
-bremse.
Schalten Sie den Wählhebel nicht von N (Neutral) oder P (Parkstufe)
nach D (Normalbetrieb) oder R (Rückwärtsgang), wenn sich derMotor schneller als mitLeerlaufdrehzahl dreht.

Fahrhinweise
20
5

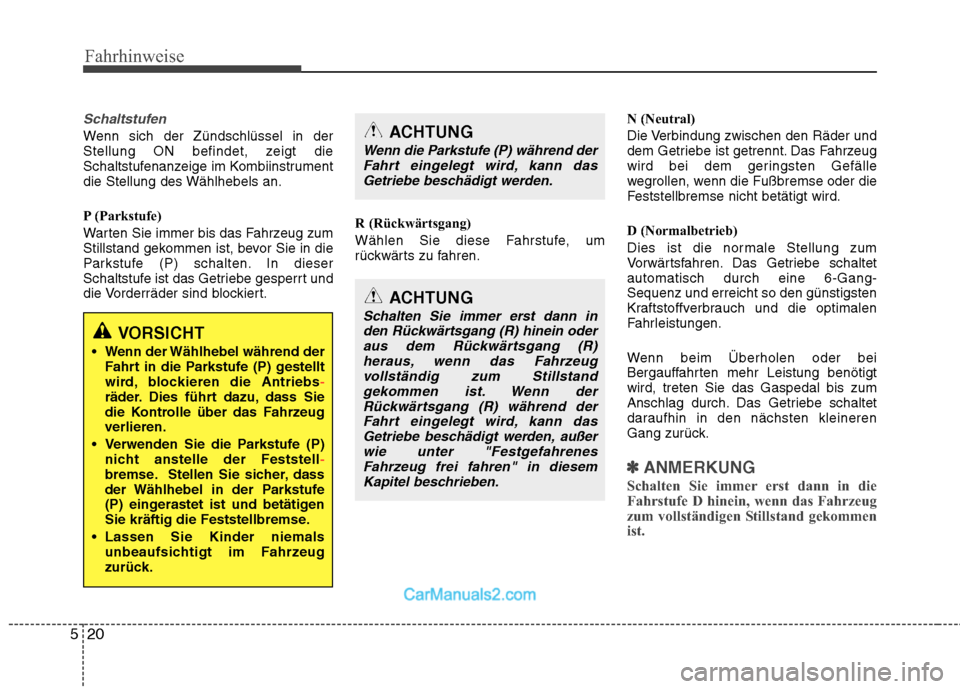

Schaltstufen
Wenn sich der Zündschlüssel in der
Stellung ON befindet, zeigt die
Schaltstufenanzeige im Kombiinstrument
die Stellung des Wählhebels an.
P (Parkstufe)
Warten Sie immer bis das Fahrzeug zum
Stillstand gekommen ist, bevor Sie in die
Parkstufe (P) schalten. In dieser
Schaltstufe ist das Getriebe gesperrt und
die Vorderräder sind blockiert. R (Rückwärtsgang)
Wählen Sie diese Fahrstufe, um
rückwärts zu fahren.N (Neutral)
Die Verbindung zwischen den Räder und
dem Getriebe ist getrennt. Das Fahrzeug
wird bei dem geringsten Gefälle
wegrollen, wenn die Fußbremse oder die
Feststellbremse nicht betätigt wird.
D (Normalbetrieb)
Dies ist die normale Stellung zum
Vorwärtsfahren. Das Getriebe schaltetautomatisch durch eine 6-Gang-Sequenz und erreicht so den günstigsten
Kraftstoffverbrauch und die optimalen
Fahrleistungen.
Wenn beim Überholen oder bei
Bergauffahrten mehr Leistung benötigtwird, treten Sie das Gaspedal bis zum
Anschlag durch. Das Getriebe schaltet
daraufhin in den nächsten kleineren
Gang zurück.
✽✽
ANMERKUNG
Schalten Sie immer erst dann in die
Fahrstufe D hinein, wenn das Fahrzeug
zum vollständigen Stillstand gekommen
ist.
ACHTUNG
Wenn die Parkstufe (P) während der Fahrt eingelegt wird, kann das
Getriebe beschädigt werden.
ACHTUNG
Schalten Sie immer erst dann inden Rückwärtsgang (R) hinein oderaus dem Rückwärtsgang (R)
heraus, wenn das Fahrzeugvollständig zum Stillstandgekommen ist. Wenn derRückwärtsgang (R) während der Fahrt eingelegt wird, kann das
Getriebe beschädigt werden, außerwie unter "FestgefahrenesFahrzeug frei fahren" in diesem Kapitel beschrieben.
VORSICHT
Wenn der Wählhebel während der Fahrt in die Parkstufe (P) gestellt
wird, blockieren die Antriebs
-räder. Dies führt dazu, dass Sie
die Kontrolle über das Fahrzeugverlieren.
Verwenden Sie die Parkstufe (P) nicht anstelle der Feststell
-bremse. Stellen Sie sicher, dass
der Wählhebel in der Parkstufe
(P) eingerastet ist und betätigen
Sie kräftig die Feststellbremse.
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug
zurück.

521
Fahrhinweise

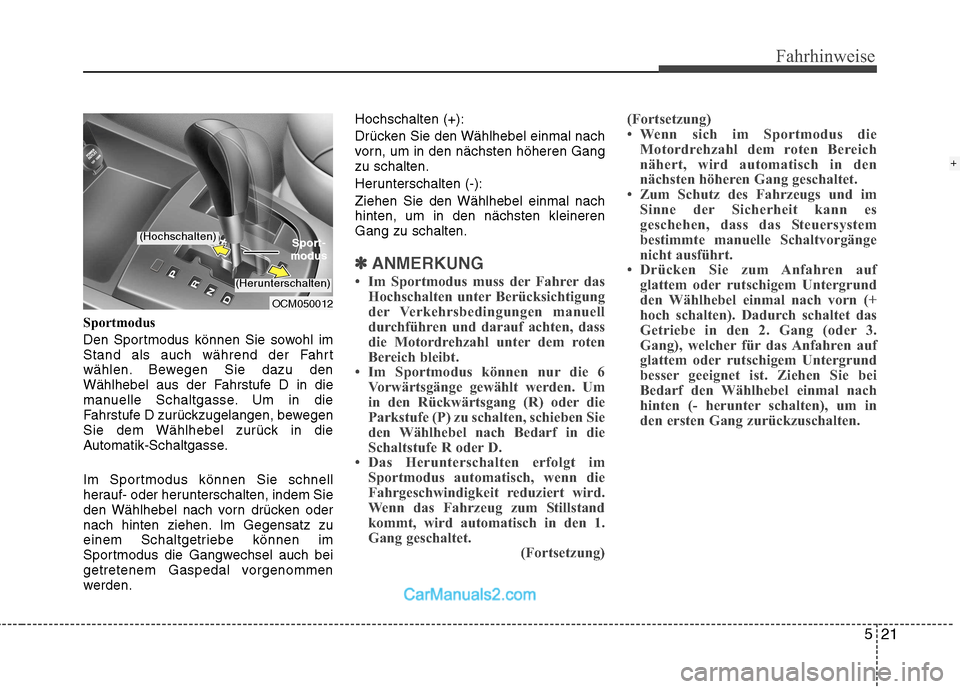

Sportmodus
Den Sportmodus können Sie sowohl im
Stand als auch während der Fahrt
wählen. Bewegen Sie dazu den
Wählhebel aus der Fahrstufe D in die
manuelle Schaltgasse. Um in die
Fahrstufe D zurückzugelangen, bewegen
Sie dem Wählhebel zurück in die
Automatik-Schaltgasse.
Im Sportmodus können Sie schnell
herauf- oder herunterschalten, indem Sie
den Wählhebel nach vorn drücken oder
nach hinten ziehen. Im Gegensatz zu
einem Schaltgetriebe können im
Sportmodus die Gangwechsel auch bei
getretenem Gaspedal vorgenommen
werden.Hochschalten (+):
Drücken Sie den Wählhebel einmal nach
vorn, um in den nächsten höheren Gangzu schalten.
Herunterschalten (-):
Ziehen Sie den Wählhebel einmal nach hinten, um in den nächsten kleinerenGang zu schalten.
✽✽
ANMERKUNG
 Im Sportmodus muss der Fahrer das Hochschalten unter Berücksichtigung
der Verkehrsbedingungen manuell
durchführen und darauf achten, dass
die Motordrehzahl unter dem roten
Bereich bleibt.
 Im Sportmodus können nur die 6
Vorwärtsgänge gewählt werden. Um
in den Rückwärtsgang (R) oder die
Parkstufe (P) zu schalten, schieben Sie
den Wählhebel nach Bedarf in die
Schaltstufe R oder D.
 Das Herunterschalten erfolgt im
Sportmodus automatisch, wenn die
Fahrgeschwindigkeit reduziert wird.
Wenn das Fahrzeug zum Stillstand
kommt, wird automatisch in den 1.
Gang geschaltet. (Fortsetzung)(Fortsetzung)
 Wenn sich im Sportmodus die
Motordrehzahl dem roten Bereich
nähert, wird automatisch in den
nächsten höheren Gang geschaltet.
 Zum Schutz des Fahrzeugs und im Sinne der Sicherheit kann es
geschehen, dass das Steuersystem
bestimmte manuelle Schaltvorgänge
nicht ausführt.
 Drücken Sie zum Anfahren auf glattem oder rutschigem Untergrund
den Wählhebel einmal nach vorn (+
hoch schalten). Dadurch schaltet das
Getriebe in den 2. Gang (oder 3.
Gang), welcher für das Anfahren auf
glattem oder rutschigem Untergrund
besser geeignet ist. Ziehen Sie bei
Bedarf den Wählhebel einmal nach
hinten (- herunter schalten), um in
den ersten Gang zurückzuschalten.
+
OCM050012
SporSport-t-modusmodus
(Hochschalten)(Hochschalten)
(Her(Herunterschalten)unterschalten)

Fahrhinweise
22
5

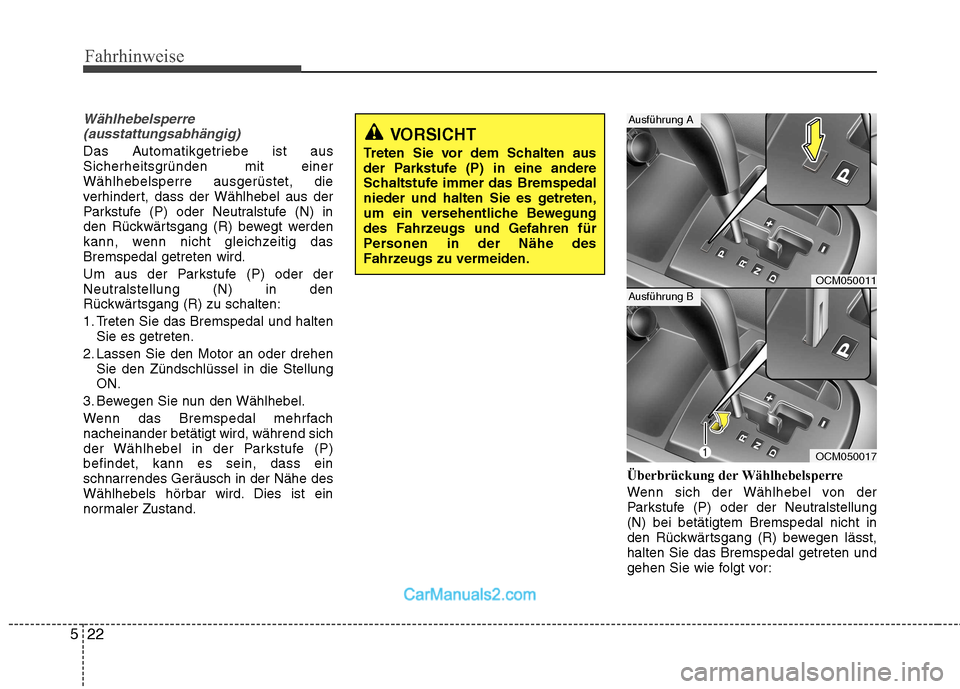

Wählhebelsperre
(ausstattungsabhängig)
Das Automatikgetriebe ist aus
Sicherheitsgründen mit einerWählhebelsperre ausgerüstet, die
verhindert, dass der Wählhebel aus der
Parkstufe (P) oder Neutralstufe (N) in
den Rückwärtsgang (R) bewegt werden
kann, wenn nicht gleichzeitig dasBremspedal getreten wird.
Um aus der Parkstufe (P) oder der
Neutralstellung (N) in den
Rückwärtsgang (R) zu schalten:
1. Treten Sie das Bremspedal und halten Sie es getreten.
2. Lassen Sie den Motor an oder drehen Sie den Zündschlüssel in die Stellung ON.
3. Bewegen Sie nun den Wählhebel.
Wenn das Bremspedal mehrfach nacheinander betätigt wird, während sich
der Wählhebel in der Parkstufe (P)befindet, kann es sein, dass einschnarrendes Geräusch in der Nähe des
Wählhebels hörbar wird. Dies ist ein
normaler Zustand. Überbrückung der Wählhebelsperre
Wenn sich der Wählhebel von der
Parkstufe (P) oder der Neutralstellung(N) bei betätigtem Bremspedal nicht in
den Rückwärtsgang (R) bewegen lässt,halten Sie das Bremspedal getreten und
gehen Sie wie folgt vor:
VORSICHT
Treten Sie vor dem Schalten aus
der Parkstufe (P) in eine andere
Schaltstufe immer das Bremspedal
nieder und halten Sie es getreten,
um ein versehentliche Bewegung
des Fahrzeugs und Gefahren für
Personen in der Nähe des
Fahrzeugs zu vermeiden.
OCM050011
OCM050017
Ausführung A
Ausführung B

523
Fahrhinweise

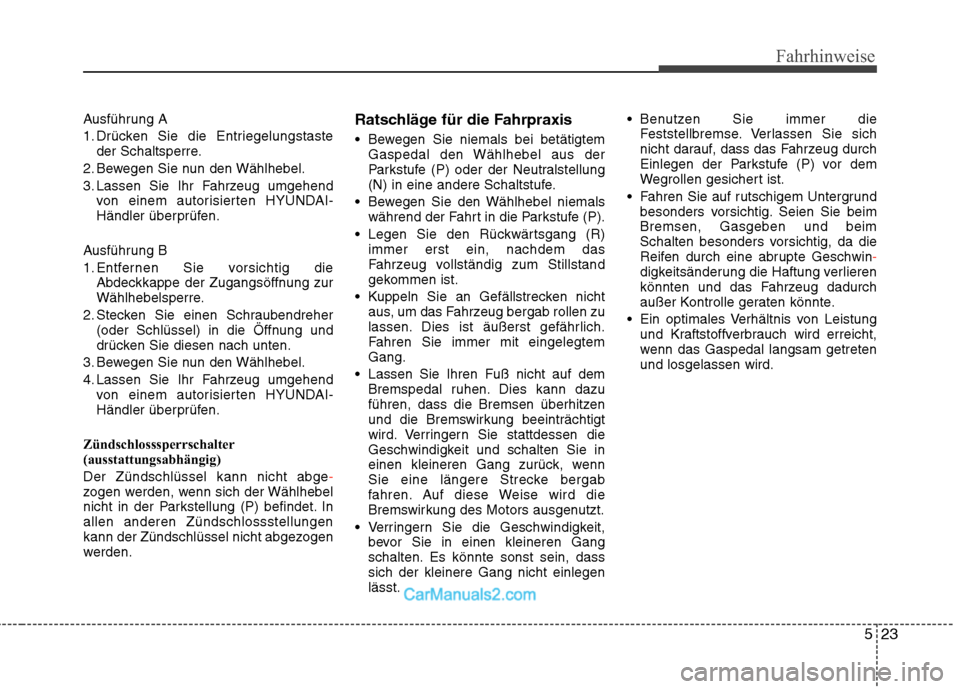

Ausführung A
1. Drücken Sie die Entriegelungstasteder Schaltsperre.
2. Bewegen Sie nun den Wählhebel.
3. Lassen Sie Ihr Fahrzeug umgehend von einem autorisierten HYUNDAI-
Händler überprüfen.
Ausführung B
1. Entfernen Sie vorsichtig die Abdeckkappe der Zugangsöffnung zur
Wählhebelsperre.
2. Stecken Sie einen Schraubendreher (oder Schlüssel) in die Öffnung und
drücken Sie diesen nach unten.
3. Bewegen Sie nun den Wählhebel.
4. Lassen Sie Ihr Fahrzeug umgehend von einem autorisierten HYUNDAI-
Händler überprüfen.
Zündschlosssperrschalter
(ausstattungsabhängig) Der Zündschlüssel kann nicht abge
-zogen werden, wenn sich der Wählhebel
nicht in der Parkstellung (P) befindet. Inallen anderen Zündschlossstellungen
kann der Zündschlüssel nicht abgezogen
werden. Ratschläge für die Fahrpraxis
Bewegen Sie niemals bei betätigtem
Gaspedal den Wählhebel aus der
Parkstufe (P) oder der Neutralstellung
(N) in eine andere Schaltstufe.
Bewegen Sie den Wählhebel niemals während der Fahrt in die Parkstufe (P).
Legen Sie den Rückwärtsgang (R) immer erst ein, nachdem das
Fahrzeug vollständig zum Stillstand
gekommen ist.
Kuppeln Sie an Gefällstrecken nicht aus, um das Fahrzeug bergab rollen zu
lassen. Dies ist äußerst gefährlich.
Fahren Sie immer mit eingelegtemGang.
Lassen Sie Ihren Fuß nicht auf dem Bremspedal ruhen. Dies kann dazu
führen, dass die Bremsen überhitzen
und die Bremswirkung beeinträchtigt
wird. Verringern Sie stattdessen die
Geschwindigkeit und schalten Sie in
einen kleineren Gang zurück, wenn
Sie eine längere Strecke bergab
fahren. Auf diese Weise wird die
Bremswirkung des Motors ausgenutzt.
Verringern Sie die Geschwindigkeit, bevor Sie in einen kleineren Gang
schalten. Es könnte sonst sein, dasssich der kleinere Gang nicht einlegenlässt. Benutzen Sie immer die
Feststellbremse. Verlassen Sie sich
nicht darauf, dass das Fahrzeug durch
Einlegen der Parkstufe (P) vor dem
Wegrollen gesichert ist.
Fahren Sie auf rutschigem Untergrund besonders vorsichtig. Seien Sie beimBremsen, Gasgeben und beim
Schalten besonders vorsichtig, da die
Reifen durch eine abrupte Geschwin
-digkeitsänderung die Haftung verlieren
könnten und das Fahrzeug dadurch
außer Kontrolle geraten könnte.
Ein optimales Verhältnis von Leistung und Kraftstoffverbrauch wird erreicht,
wenn das Gaspedal langsam getretenund losgelassen wird.

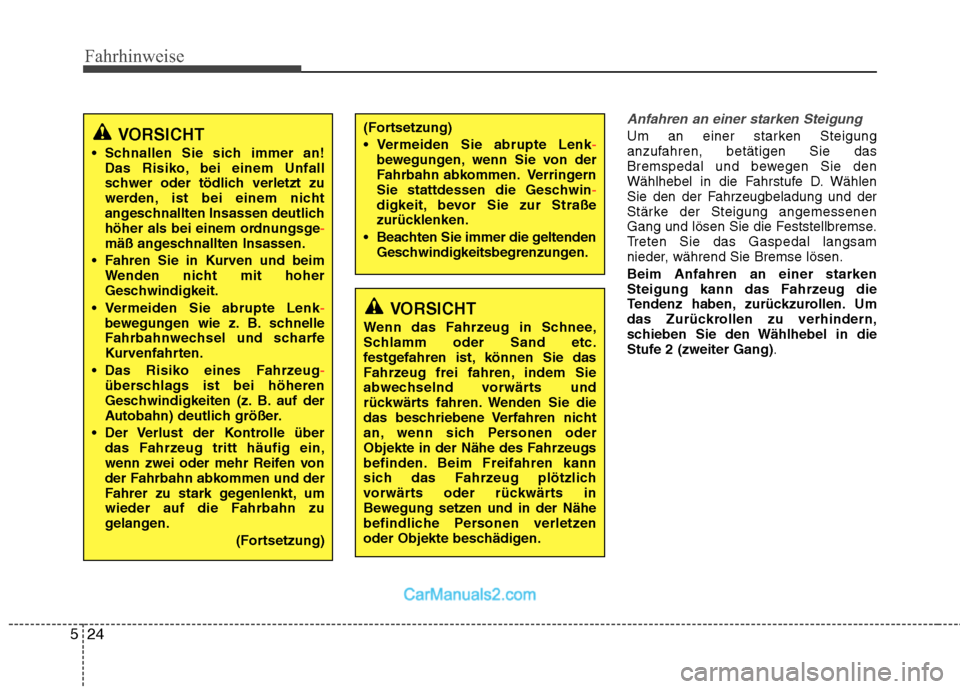

Fahrhinweise
24
5
Anfahren an einer starken Steigung
Um an einer starken Steigung
anzufahren, betätigen Sie das
Bremspedal und bewegen Sie den
Wählhebel in die Fahrstufe D. Wählen
Sie den der Fahrzeugbeladung und der
Stärke der Steigung angemessenen
Gang und lösen Sie die Feststellbremse.
Treten Sie das Gaspedal langsam
nieder, während Sie Bremse lösen. Beim Anfahren an einer starken
Steigung kann das Fahrzeug die
Tendenz haben, zurückzurollen. Um
das Zurückrollen zu verhindern,
schieben Sie den Wählhebel in die
Stufe 2 (zweiter Gang) .VORSICHT
Schnallen Sie sich immer an! Das Risiko, bei einem Unfall
schwer oder tödlich verletzt zu
werden, ist bei einem nicht
angeschnallten Insassen deutlich
höher als bei einem ordnungsge
-mäß angeschnallten Insassen.
Fahren Sie in Kurven und beim Wenden nicht mit hoher
Geschwindigkeit.
Vermeiden Sie abrupte Lenk
-bewegungen wie z. B. schnelle
Fahrbahnwechsel und scharfe
Kurvenfahrten.
Das Risiko eines Fahrzeug
-überschlags ist bei höheren
Geschwindigkeiten (z. B. auf der
Autobahn) deutlich größer.
Der Verlust der Kontrolle über das Fahrzeug tritt häufig ein,
wenn zwei oder mehr Reifen von
der Fahrbahn abkommen und der
Fahrer zu stark gegenlenkt, um
wieder auf die Fahrbahn zu
gelangen.
(Fortsetzung)
(Fortsetzung)
Vermeiden Sie abrupte Lenk
-bewegungen, wenn Sie von der
Fahrbahn abkommen. Verringern
Sie stattdessen die Geschwin
-digkeit, bevor Sie zur Straße
zurücklenken.
Beachten Sie immer die geltenden Geschwindigkeitsbegrenzungen.
VORSICHT
Wenn das Fahrzeug in Schnee,
Schlamm oder Sand etc.
festgefahren ist, können Sie das
Fahrzeug frei fahren, indem Sie
abwechselnd vorwärts und
rückwärts fahren. Wenden Sie die
das beschriebene Verfahren nicht
an, wenn sich Personen oder
Objekte in der Nähe des Fahrzeugs
befinden. Beim Freifahren kann
sich das Fahrzeug plötzlich
vorwärts oder rückwärts in
Bewegung setzen und in der Nähe
befindliche Personen verletzen
oder Objekte beschädigen.

525
Fahrhinweise

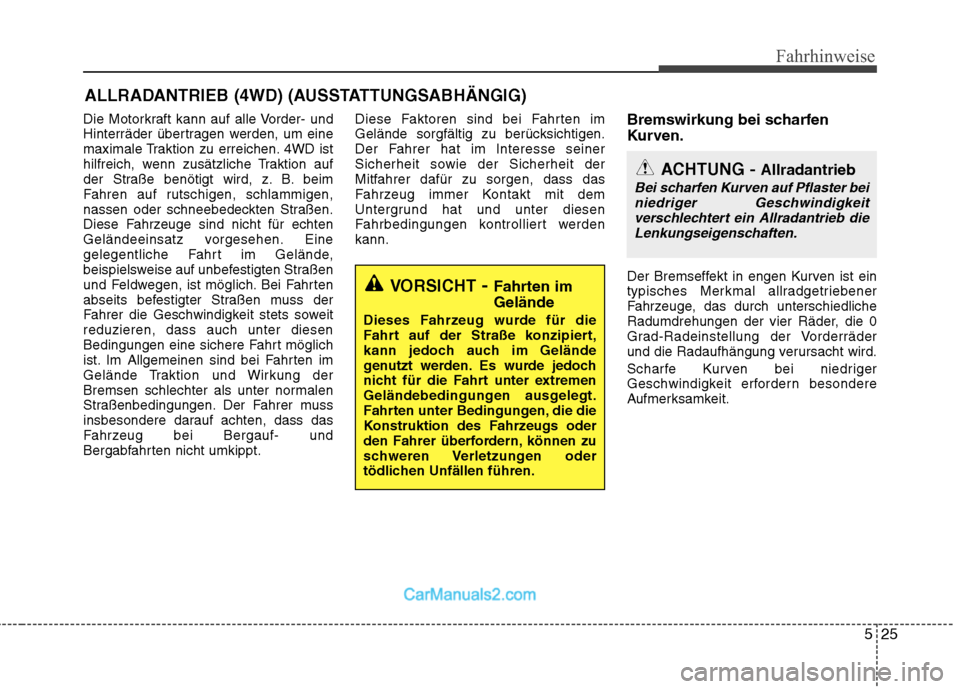

Die Motorkraft kann auf alle Vorder- und
Hinterräder übertragen werden, um eine
maximale Traktion zu erreichen. 4WD ist
hilfreich, wenn zusätzliche Traktion auf
der Straße benötigt wird, z. B. beim
Fahren auf rutschigen, schlammigen,
nassen oder schneebedeckten Straßen.
Diese Fahrzeuge sind nicht für echten
Geländeeinsatz vorgesehen. Eine
gelegentliche Fahrt im Gelände,
beispielsweise auf unbefestigten Straßen
und Feldwegen, ist möglich. Bei Fahrten
abseits befestigter Straßen muss der
Fahrer die Geschwindigkeit stets soweitreduzieren, dass auch unter diesen
Bedingungen eine sichere Fahrt möglich
ist. Im Allgemeinen sind bei Fahrten im
Gelände Traktion und Wirkung der
Bremsen schlechter als unter normalen
Straßenbedingungen. Der Fahrer muss
insbesondere darauf achten, dass das
Fahrzeug bei Bergauf- und
Bergabfahrten nicht umkippt.Diese Faktoren sind bei Fahrten im
Gelände sorgfältig zu berücksichtigen.
Der Fahrer hat im Interesse seiner
Sicherheit sowie der Sicherheit der
Mitfahrer dafür zu sorgen, dass das
Fahrzeug immer Kontakt mit dem
Untergrund hat und unter diesen
Fahrbedingungen kontrolliert werdenkann.
Bremswirkung bei scharfen
Kurven.
Der Bremseffekt in engen Kurven ist ein
typisches Merkmal allradgetriebener
Fahrzeuge, das durch unterschiedliche
Radumdrehungen der vier Räder, die 0
Grad-Radeinstellung der Vorderräder
und die Radaufhängung verursacht wird.
Scharfe Kurven bei niedriger
Geschwindigkeit erfordern besondere
Aufmerksamkeit.
ALLRADANTRIEB (4WD) (AUSSTATTUNGSABHÄNGIG)
VORSICHT
- Fahrten im Gelände
Dieses Fahrzeug wurde für die
Fahrt auf der Straße konzipiert,
kann jedoch auch im Gelände
genutzt werden. Es wurde jedoch
nicht für die Fahrt unter extremen
Geländebedingungen ausgelegt.
Fahrten unter Bedingungen, die die
Konstruktion des Fahrzeugs oder
den Fahrer überfordern, können zu
schweren Verletzungen oder
tödlichen Unfällen führen.
ACHTUNG - Allradantrieb
Bei scharfen Kurven auf Pflaster bei
niedriger Geschwindigkeit verschlechtert ein Allradantrieb die
Lenkungseigenschaften.
