Hyundai Santa Fe 2010 Betriebsanleitung (in German)

Fahrhinweise
6
5

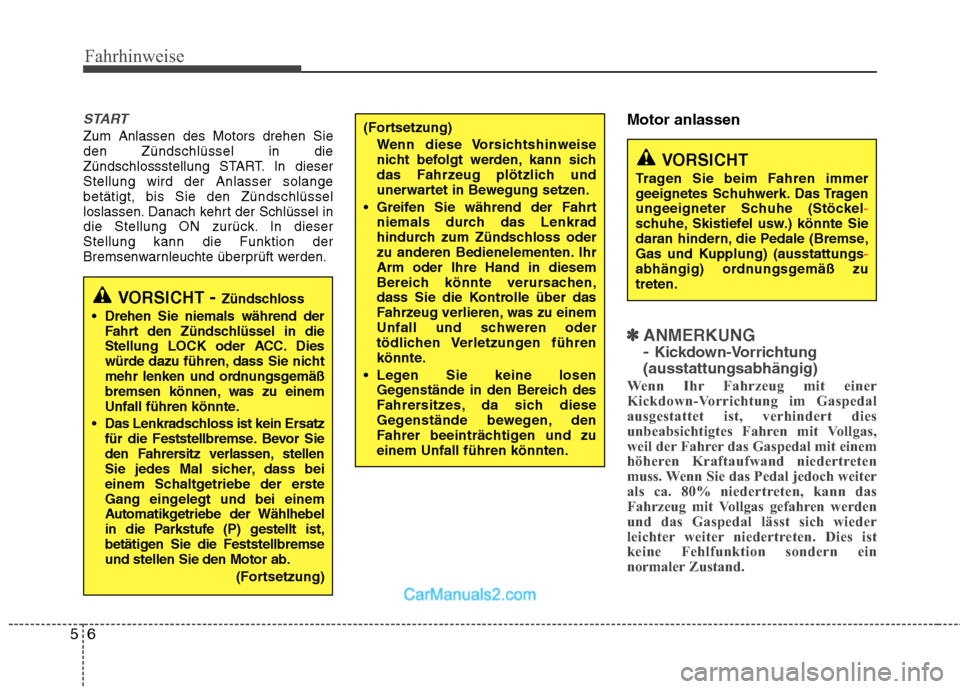

START
Zum Anlassen des Motors drehen Sie den Zündschlüssel in die
Zündschlossstellung START. In dieserStellung wird der Anlasser solangebetätigt, bis Sie den Zündschlüssel
loslassen. Danach kehrt der Schlüssel in
die Stellung ON zurück. In dieserStellung kann die Funktion der
Bremsenwarnleuchte überprüft werden. Motor anlassen
✽✽

ANMERKUNG - Kickdown-Vorrichtung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Kickdown-Vorrichtung im Gaspedal
ausgestattet ist, verhindert dies
unbeabsichtigtes Fahren mit Vollgas,
weil der Fahrer das Gaspedal mit einem
höheren Kraftaufwand niedertreten
muss. Wenn Sie das Pedal jedoch weiter
als ca. 80% niedertreten, kann das
Fahrzeug mit Vollgas gefahren werden
und das Gaspedal lässt sich wieder
leichter weiter niedertreten. Dies ist
keine Fehlfunktion sondern ein
normaler Zustand.
(Fortsetzung) Wenn diese Vorsichtshinweise
nicht befolgt werden, kann sich
das Fahrzeug plötzlich und
unerwartet in Bewegung setzen.
Greifen Sie während der Fahrt niemals durch das Lenkrad
hindurch zum Zündschloss oder
zu anderen Bedienelementen. IhrArm oder Ihre Hand in diesem
Bereich könnte verursachen,
dass Sie die Kontrolle über das
Fahrzeug verlieren, was zu einem
Unfall und schweren oder
tödlichen Verletzungen führen
könnte.
Legen Sie keine losen Gegenstände in den Bereich des
Fahrersitzes, da sich diese
Gegenstände bewegen, den
Fahrer beeinträchtigen und zueinem Unfall führen könnten.
VORSICHT - Zündschloss
Drehen Sie niemals während der Fahrt den Zündschlüssel in die
Stellung LOCK oder ACC. Dies
würde dazu führen, dass Sie nicht
mehr lenken und ordnungsgemäß
bremsen können, was zu einem
Unfall führen könnte.
Das Lenkradschloss ist kein Ersatz für die Feststellbremse. Bevor Sie
den Fahrersitz verlassen, stellen
Sie jedes Mal sicher, dass bei
einem Schaltgetriebe der erste
Gang eingelegt und bei einem
Automatikgetriebe der Wählhebel
in die Parkstufe (P) gestellt ist,
betätigen Sie die Feststellbremseund stellen Sie den Motor ab.
(Fortsetzung)
VORSICHT
Tragen Sie beim Fahren immer
geeignetes Schuhwerk. Das Tragen
ungeeigneter Schuhe (Stöckel
-schuhe, Skistiefel usw.) könnte Sie
daran hindern, die Pedale (Bremse,
Gas und Kupplung) (ausstattungs
-abhängig) ordnungsgemäß zu treten.

57
Fahrhinweise

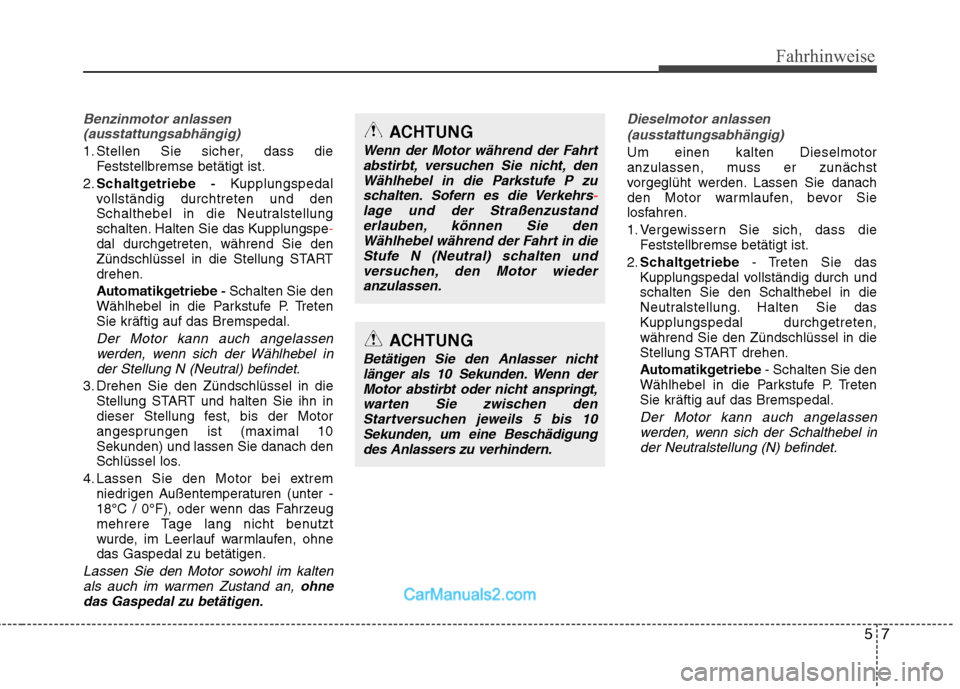

Benzinmotor anlassen(ausstattungsabhängig)
1. Stellen Sie sicher, dass die Feststellbremse betätigt ist.
2. Schaltgetriebe - Kupplungspedal
vollständig durchtreten und den
Schalthebel in die Neutralstellung
schalten. Halten Sie das Kupplungspe
-dal durchgetreten, während Sie den
Zündschlüssel in die Stellung STARTdrehen.
Automatikgetriebe - Schalten Sie den
Wählhebel in die Parkstufe P. Treten Sie kräftig auf das Bremspedal.
Der Motor kann auch angelassen
werden, wenn sich der Wählhebel in der Stellung N (Neutral) befindet.
3. Drehen Sie den Zündschlüssel in die Stellung START und halten Sie ihn in
dieser Stellung fest, bis der Motor
angesprungen ist (maximal 10Sekunden) und lassen Sie danach den
Schlüssel los.
4. Lassen Sie den Motor bei extrem niedrigen Außentemperaturen (unter -
18°C / 0°F), oder wenn das Fahrzeug
mehrere Tage lang nicht benutzt
wurde, im Leerlauf warmlaufen, ohnedas Gaspedal zu betätigen.
Lassen Sie den Motor sowohl im kalten
als auch im warmen Zustand an, ohne
das Gaspedal zu betätigen.
Dieselmotor anlassen
(ausstattungsabhängig)
Um einen kalten Dieselmotor
anzulassen, muss er zunächst
vorgeglüht werden. Lassen Sie danach
den Motor warmlaufen, bevor Sie
losfahren.
1. Vergewissern Sie sich, dass die Feststellbremse betätigt ist.
2. Schaltgetriebe - Treten Sie das
Kupplungspedal vollständig durch und schalten Sie den Schalthebel in die
Neutralstellung. Halten Sie das
Kupplungspedal durchgetreten,während Sie den Zündschlüssel in die
Stellung START drehen.
Automatikgetriebe - Schalten Sie den
Wählhebel in die Parkstufe P. Treten Sie kräftig auf das Bremspedal.
Der Motor kann auch angelassen
werden, wenn sich der Schalthebel in der Neutralstellung (N) befindet.
ACHTUNG
Wenn der Motor während der Fahrtabstirbt, versuchen Sie nicht, den
Wählhebel in die Parkstufe P zuschalten. Sofern es die Verkehrs
-lage und der Straßenzustanderlauben, können Sie denWählhebel während der Fahrt in die
Stufe N (Neutral) schalten undversuchen, den Motor wiederanzulassen.
ACHTUNG
Betätigen Sie den Anlasser nicht
länger als 10 Sekunden. Wenn der Motor abstirbt oder nicht anspringt,warten Sie zwischen den Startversuchen jeweils 5 bis 10
Sekunden, um eine Beschädigung des Anlassers zu verhindern.

Fahrhinweise
8
5

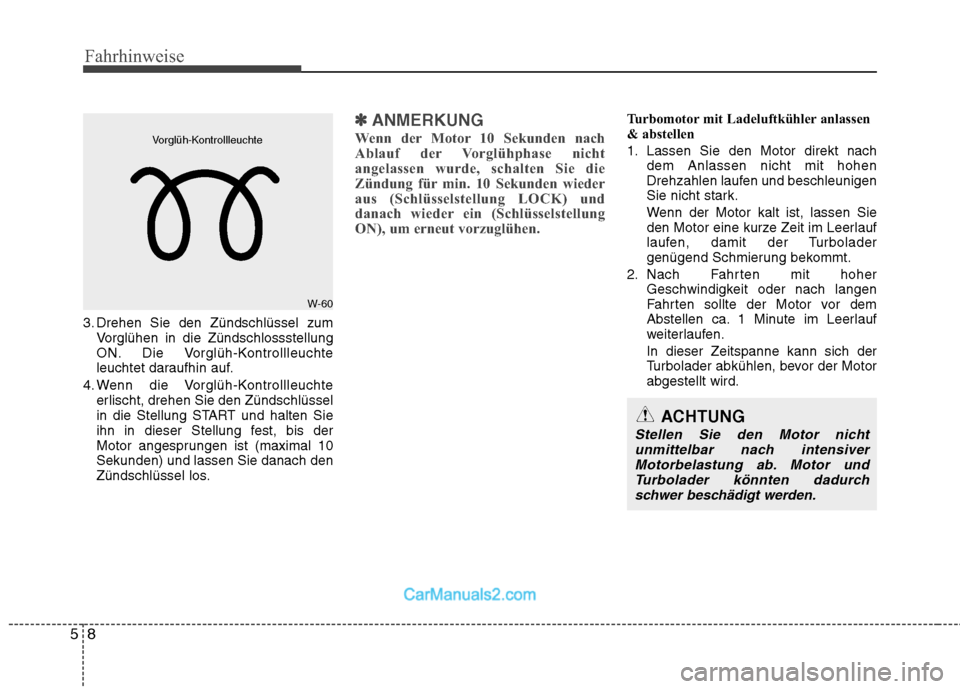

3. Drehen Sie den Zündschlüssel zum
Vorglühen in die Zündschlossstellung
ON. Die Vorglüh-Kontrollleuchte
leuchtet daraufhin auf.
4. Wenn die Vorglüh-Kontrollleuchte erlischt, drehen Sie den Zündschlüssel
in die Stellung START und halten Sie
ihn in dieser Stellung fest, bis der
Motor angesprungen ist (maximal 10Sekunden) und lassen Sie danach den
Zündschlüssel los.
✽✽
ANMERKUNG
Wenn der Motor 10 Sekunden nach
Ablauf der Vorglühphase nicht
angelassen wurde, schalten Sie die
Zündung für min. 10 Sekunden wieder
aus (Schlüsselstellung LOCK) und
danach wieder ein (Schlüsselstellung
ON), um erneut vorzuglühen. Turbomotor mit Ladeluftkühler anlassen
& abstellen
1. Lassen Sie den Motor direkt nach dem Anlassen nicht mit hohen
Drehzahlen laufen und beschleunigen
Sie nicht stark.
Wenn der Motor kalt ist, lassen Sie den Motor eine kurze Zeit im Leerlauf
laufen, damit der Turbolader
genügend Schmierung bekommt.
2. Nach Fahrten mit hoher Geschwindigkeit oder nach langen
Fahrten sollte der Motor vor dem
Abstellen ca. 1 Minute im Leerlauf
weiterlaufen. In dieser Zeitspanne kann sich der
Turbolader abkühlen, bevor der Motorabgestellt wird.
ACHTUNG
Stellen Sie den Motor nicht
unmittelbar nach intensiverMotorbelastung ab. Motor und
Turbolader könnten dadurch schwer beschädigt werden.
W-60
Vorglüh-Kontrollleuchte

59
Fahrhinweise

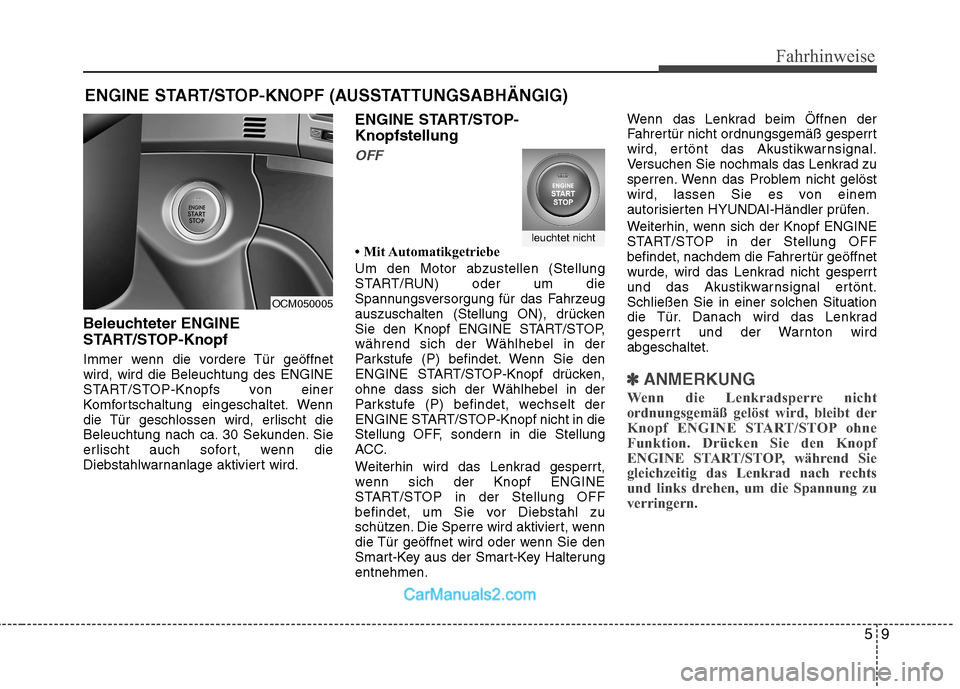

Beleuchteter ENGINE
START/STOP-Knopf
Immer wenn die vordere Tür geöffnet wird, wird die Beleuchtung des ENGINE
START/STOP-Knopfs von einer
Komfortschaltung eingeschaltet. Wenn
die Tür geschlossen wird, erlischt die
Beleuchtung nach ca. 30 Sekunden. Sie
erlischt auch sofort, wenn die
Diebstahlwarnanlage aktiviert wird.ENGINE START/STOP- Knopfstellung
OFF
 Mit Automatikgetriebe Um den Motor abzustellen (Stellung
START/RUN) oder um die
Spannungsversorgung für das Fahrzeug
auszuschalten (Stellung ON), drücken
Sie den Knopf ENGINE START/STOP,
während sich der Wählhebel in der
Parkstufe (P) befindet. Wenn Sie den
ENGINE START/STOP-Knopf drücken,
ohne dass sich der Wählhebel in der
Parkstufe (P) befindet, wechselt der
ENGINE START/STOP-Knopf nicht in die
Stellung OFF, sondern in die Stellung
ACC.
Weiterhin wird das Lenkrad gesperrt,
wenn sich der Knopf ENGINE
START/STOP in der Stellung OFF
befindet, um Sie vor Diebstahl zu
schützen. Die Sperre wird aktiviert, wenn
die Tür geöffnet wird oder wenn Sie den
Smart-Key aus der Smart-Key Halterungentnehmen.Wenn das Lenkrad beim Öffnen der
Fahrertür nicht ordnungsgemäß gesperrt
wird, ertönt das Akustikwarnsignal.
Versuchen Sie nochmals das Lenkrad zu
sperren. Wenn das Problem nicht gelöst
wird, lassen Sie es von einem
autorisierten HYUNDAI-Händler prüfen.
Weiterhin, wenn sich der Knopf ENGINE
START/STOP in der Stellung OFF
befindet, nachdem die Fahrertür geöffnet
wurde, wird das Lenkrad nicht gesperrt
und das Akustikwarnsignal ertönt.Schließen Sie in einer solchen Situation
die Tür. Danach wird das Lenkrad
gesperrt und der Warnton wirdabgeschaltet.
✽✽

ANMERKUNG
Wenn die Lenkradsperre nicht
ordnungsgemäß gelöst wird, bleibt der
Knopf ENGINE START/STOP ohne
Funktion. Drücken Sie den Knopf
ENGINE START/STOP, während Sie
gleichzeitig das Lenkrad nach rechts
und links drehen, um die Spannung zu
verringern.
ENGINE START/STOP-KNOPF (AUSSTATTUNGSABHÄNGIG)
leuchtet nicht
OCM050005

Fahrhinweise
10
5

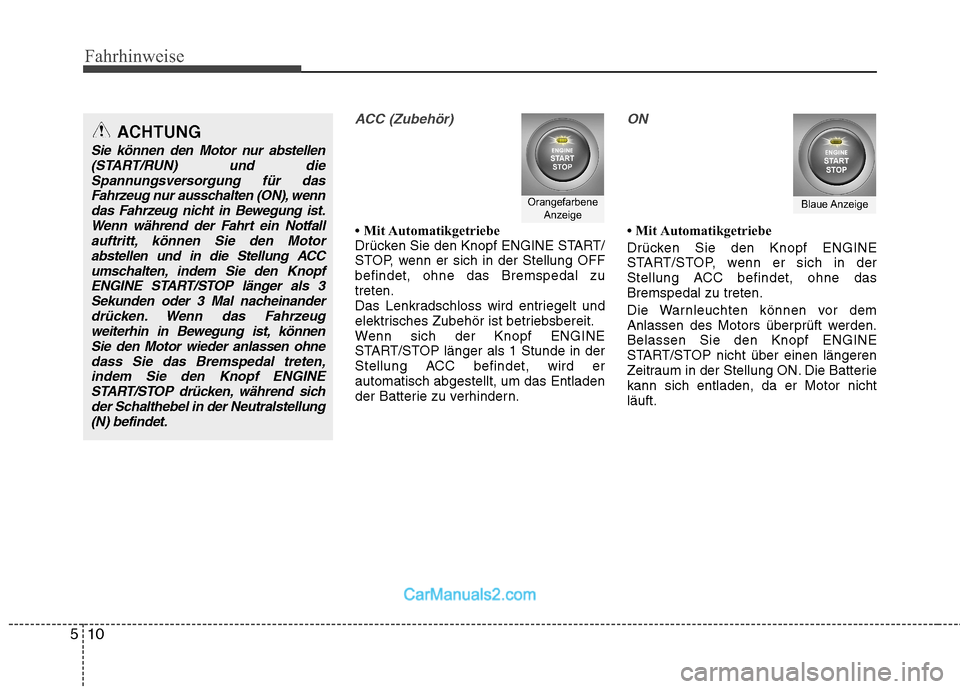

ACC (Zubehör)
 Mit Automatikgetriebe
Drücken Sie den Knopf ENGINE START/
STOP, wenn er sich in der Stellung OFFbefindet, ohne das Bremspedal zutreten.
Das Lenkradschloss wird entriegelt und
elektrisches Zubehör ist betriebsbereit.
Wenn sich der Knopf ENGINE
START/STOP länger als 1 Stunde in der
Stellung ACC befindet, wird erautomatisch abgestellt, um das Entladen
der Batterie zu verhindern.
ON
 Mit Automatikgetriebe
Drücken Sie den Knopf ENGINE
START/STOP, wenn er sich in der
Stellung ACC befindet, ohne dasBremspedal zu treten.
Die Warnleuchten können vor dem
Anlassen des Motors überprüft werden.Belassen Sie den Knopf ENGINE
START/STOP nicht über einen längeren
Zeitraum in der Stellung ON. Die Batteriekann sich entladen, da er Motor nichtläuft.
Orangefarbene
AnzeigeBlaue Anzeige
ACHTUNG
Sie können den Motor nur abstellen
(START/RUN) und die
Spannungsversorgung für dasFahrzeug nur ausschalten (ON), wenndas Fahrzeug nicht in Bewegung ist. Wenn während der Fahrt ein Notfall
auftritt, können Sie den Motorabstellen und in die Stellung ACCumschalten, indem Sie den Knopf
ENGINE START/STOP länger als 3Sekunden oder 3 Mal nacheinanderdrücken. Wenn das Fahrzeugweiterhin in Bewegung ist, können
Sie den Motor wieder anlassen ohnedass Sie das Bremspedal treten,indem Sie den Knopf ENGINESTART/STOP drücken, während sich
der Schalthebel in der Neutralstellung(N) befindet.

511
Fahrhinweise

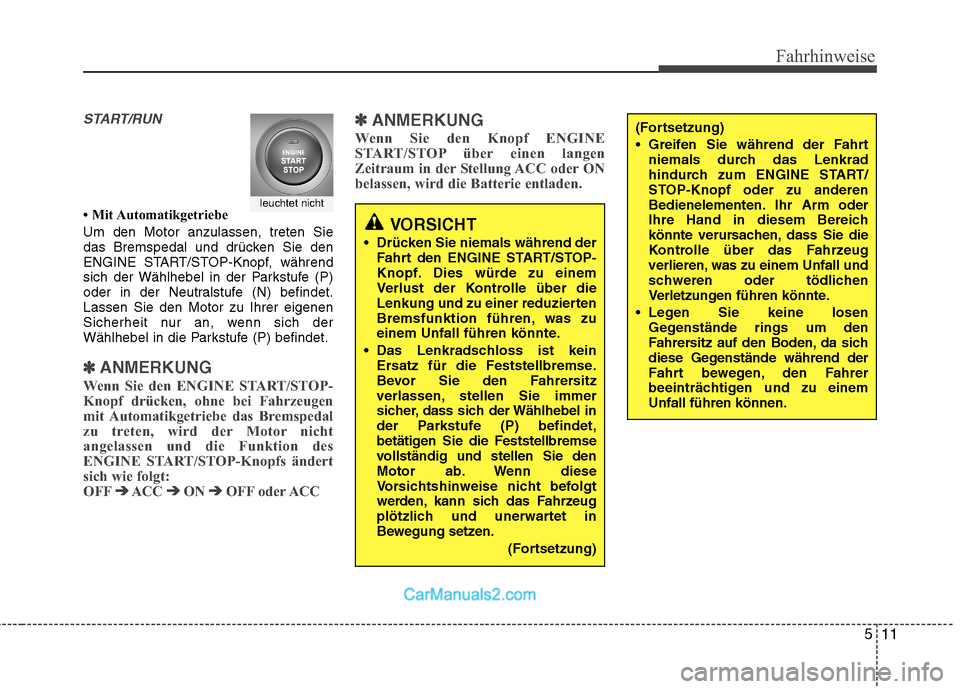

START/RUN
 Mit Automatikgetriebe Um den Motor anzulassen, treten Sie
das Bremspedal und drücken Sie den
ENGINE START/STOP-Knopf, während
sich der Wählhebel in der Parkstufe (P)
oder in der Neutralstufe (N) befindet.Lassen Sie den Motor zu Ihrer eigenen
Sicherheit nur an, wenn sich der
Wählhebel in die Parkstufe (P) befindet.
✽✽
ANMERKUNG
Wenn Sie den ENGINE START/STOP-
Knopf drücken, ohne bei Fahrzeugen
mit Automatikgetriebe das Bremspedal
zu treten, wird der Motor nicht
angelassen und die Funktion des
ENGINE START/STOP-Knopfs ändert
sich wie folgt:
OFF ➔
➔
ACC ➔➔
ON ➔➔
OFF oder ACC ✽
✽

ANMERKUNG
Wenn Sie den Knopf ENGINE
START/STOP über einen langen
Zeitraum in der Stellung ACC oder ON
belassen, wird die Batterie entladen.
VORSICHT
Drücken Sie niemals während der Fahrt den ENGINE START/STOP-
Knopf. Dies würde zu einem
Verlust der Kontrolle über die
Lenkung und zu einer reduzierten
Bremsfunktion führen, was zu
einem Unfall führen könnte.
Das Lenkradschloss ist kein Ersatz für die Feststellbremse.
Bevor Sie den Fahrersitz
verlassen, stellen Sie immer
sicher, dass sich der Wählhebel in
der Parkstufe (P) befindet,
betätigen Sie die Feststellbremse
vollständig und stellen Sie den
Motor ab. Wenn diese
Vorsichtshinweise nicht befolgt
werden, kann sich das Fahrzeug
plötzlich und unerwartet in
Bewegung setzen.
(Fortsetzung)
(Fortsetzung)
Greifen Sie während der Fahrtniemals durch das Lenkrad
hindurch zum ENGINE START/
STOP-Knopf oder zu anderen
Bedienelementen. Ihr Arm oder
Ihre Hand in diesem Bereich
könnte verursachen, dass Sie die
Kontrolle über das Fahrzeug
verlieren, was zu einem Unfall und
schweren oder tödlichen
Verletzungen führen könnte.
Legen Sie keine losen Gegenstände rings um den
Fahrersitz auf den Boden, da sich
diese Gegenstände während der
Fahrt bewegen, den Fahrer
beeinträchtigen und zu einemUnfall führen können.
Ieuchtet nicht

Fahrhinweise
12
5

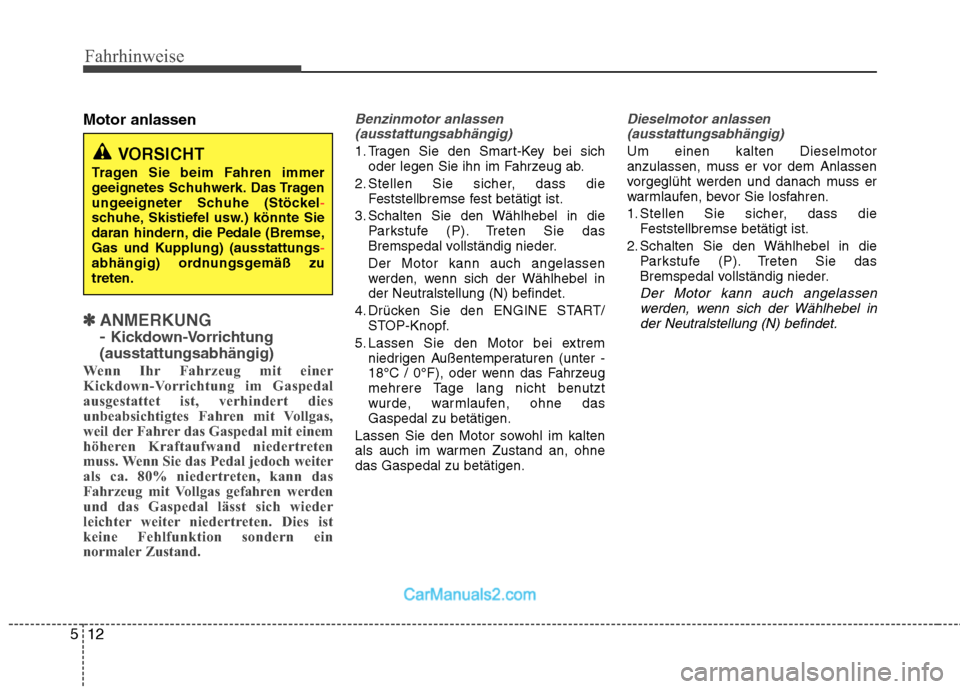

Motor anlassen
✽✽
ANMERKUNG - Kickdown-Vorrichtung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Kickdown-Vorrichtung im Gaspedal
ausgestattet ist, verhindert dies
unbeabsichtigtes Fahren mit Vollgas,
weil der Fahrer das Gaspedal mit einem
höheren Kraftaufwand niedertreten
muss. Wenn Sie das Pedal jedoch weiter
als ca. 80% niedertreten, kann das
Fahrzeug mit Vollgas gefahren werden
und das Gaspedal lässt sich wieder
leichter weiter niedertreten. Dies ist
keine Fehlfunktion sondern ein
normaler Zustand.
Benzinmotor anlassen (ausstattungsabhängig)
1. Tragen Sie den Smart-Key bei sich oder legen Sie ihn im Fahrzeug ab.
2. Stellen Sie sicher, dass die Feststellbremse fest betätigt ist.
3. Schalten Sie den Wählhebel in die Parkstufe (P). Treten Sie das
Bremspedal vollständig nieder. Der Motor kann auch angelassen
werden, wenn sich der Wählhebel in
der Neutralstellung (N) befindet.
4. Drücken Sie den ENGINE START/ STOP-Knopf.
5. Lassen Sie den Motor bei extrem niedrigen Außentemperaturen (unter -
18°C / 0°F), oder wenn das Fahrzeug
mehrere Tage lang nicht benutzt
wurde, warmlaufen, ohne dasGaspedal zu betätigen.
Lassen Sie den Motor sowohl im kalten
als auch im warmen Zustand an, ohnedas Gaspedal zu betätigen.
Dieselmotor anlassen (ausstattungsabhängig)
Um einen kalten Dieselmotor
anzulassen, muss er vor dem Anlassen
vorgeglüht werden und danach muss er
warmlaufen, bevor Sie losfahren.
1. Stellen Sie sicher, dass die Feststellbremse betätigt ist.
2. Schalten Sie den Wählhebel in die Parkstufe (P). Treten Sie das
Bremspedal vollständig nieder.
Der Motor kann auch angelassen
werden, wenn sich der Wählhebel inder Neutralstellung (N) befindet.
VORSICHT
Tragen Sie beim Fahren immer
geeignetes Schuhwerk. Das Tragen
ungeeigneter Schuhe (Stöckel
-schuhe, Skistiefel usw.) könnte Sie
daran hindern, die Pedale (Bremse,
Gas und Kupplung) (ausstattungs
-abhängig) ordnungsgemäß zu treten.

513
Fahrhinweise
3 Drücken Sie den ENGINE START/STOP-Knopf, während Sie das Bremspedal treten.
4. Halten Sie das Bremspedal solange getreten, bis die aufleuchtende
Vorglühanzeige erlischt (ungefähr 5Sekunden).
5. Der Motor springt an, wenn die Vorglühanzeige erlischt.
✽✽
ANMERKUNG
Wenn der ENGINE START/STOP-
Knopf während des Vorglühens
nochmals gedrückt wird, kann der
Motor anspringen.
Turbomotor mit Ladeluftkühler anlassen
& abstellen
1. Lassen Sie den Motor direkt nach dem Anlassen nicht mit hohen
Drehzahlen laufen und beschleunigen
Sie nicht stark.
Wenn der Motor kalt ist, lassen Sie den Motor eine kurze Zeit im Leerlauf
laufen, damit der Turbolader
genügend Schmierung bekommt.
2. Nach Fahrten mit hoher Geschwindigkeit oder nach langen
Fahrten sollte der Motor vor dem
Abstellen ca. 1 Minute im Leerlauf
weiterlaufen. In dieser Zeitspanne kann sich der
Turbolader abkühlen, bevor der Motorabgestellt wird. Auch wenn sich der Smart-Key im
Fahrzeug befindet, kann der Motor
evtl. nicht angelassen werden, wenn
der Smart-Key zu weit von Ihnen
entfernt ist.
Wenn sich der ENGINE START/STOP- Knopf in der Stellung ACC oderdarüber befindet, prüft das System ob
der Smart-Key vorhanden ist, wenn
eine Tür geöffnet wird. Wenn sich der
Smart-Key nicht im Fahrzeug befindet,
blinkt die Anzeige " " oder im LCD-
Display wird die Warnung "Key is not in
the vehicle" angezeigt. Wenn dabei
auch alle Türen geschlossen sind,
ertönt das Akustikwarnsignal für 5
Sekunden. Die Anzeige oder Warnung
erlischt, wenn sich das Fahrzeug in
Bewegung setzt. Behalten Sie den
Smart-Key immer bei sich.
W-60
Vorglüh-Kontrollleuchte
ACHTUNG
Stellen Sie den Motor nicht sofort
ab, wenn er zuvor einer starken
Belastung ausgesetzt war. DerMotor und der Turbolader könnten dadurch schwer beschädigtwerden.
VORSICHT
Der Motor springt nur an, wenn sich
der Smart-Key im Fahrzeugbefindet. Erlauben Sie niemals Kindern oder
Personen, die mit der Bedienung
Ihres Fahrzeugs nicht vertraut sind,
den ENGINE START/STOP-Knopf
oder relevante Teile anzufassen.

Fahrhinweise
14
5
✽✽
ANMERKUNG

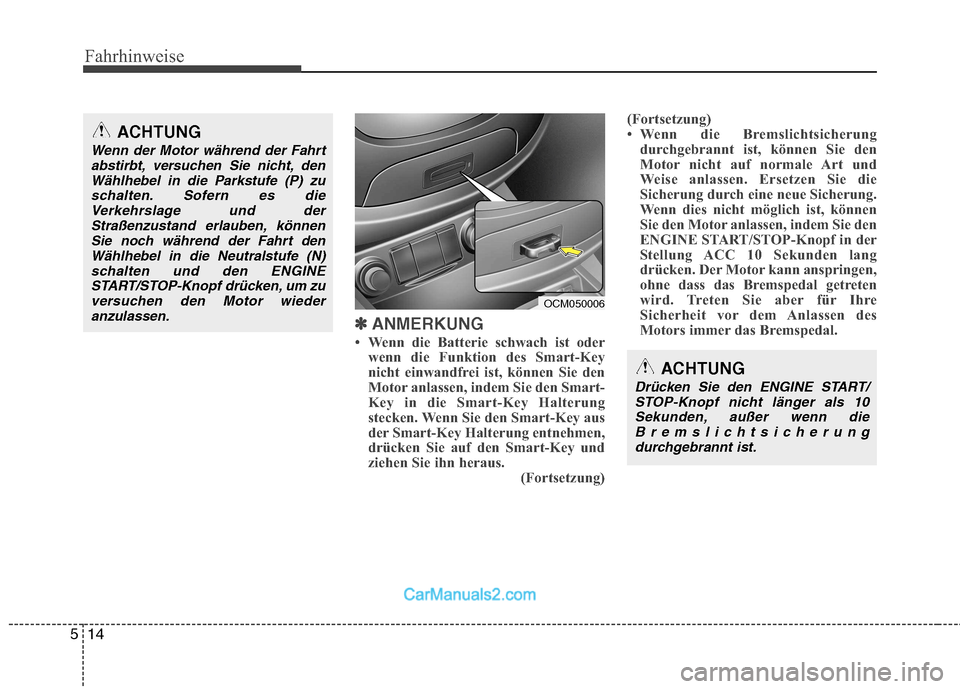

 Wenn die Batterie schwach ist oder wenn die Funktion des Smart-Key
nicht einwandfrei ist, können Sie den
Motor anlassen, indem Sie den Smart-
Key in die Smart-Key Halterung
stecken. Wenn Sie den Smart-Key aus
der Smart-Key Halterung entnehmen,
drücken Sie auf den Smart-Key und
ziehen Sie ihn heraus. (Fortsetzung)(Fortsetzung)
 Wenn die Bremslichtsicherung
durchgebrannt ist, können Sie den
Motor nicht auf normale Art und
Weise anlassen. Ersetzen Sie die
Sicherung durch eine neue Sicherung.
Wenn dies nicht möglich ist, können
Sie den Motor anlassen, indem Sie den
ENGINE START/STOP-Knopf in der
Stellung ACC 10 Sekunden lang
drücken. Der Motor kann anspringen,
ohne dass das Bremspedal getreten
wird. Treten Sie aber für Ihre
Sicherheit vor dem Anlassen des
Motors immer das Bremspedal.
ACHTUNG
Drücken Sie den ENGINE START/
STOP-Knopf nicht länger als 10
Sekunden, außer wenn dieBremslichtsicherungdurchgebrannt ist.
ACHTUNG
Wenn der Motor während der Fahrt abstirbt, versuchen Sie nicht, den
Wählhebel in die Parkstufe (P) zuschalten. Sofern es dieVerkehrslage und der Straßenzustand erlauben, können
Sie noch während der Fahrt denWählhebel in die Neutralstufe (N)schalten und den ENGINE
START/STOP-Knopf drücken, um zuversuchen den Motor wiederanzulassen.
OCM050006

515
Fahrhinweise

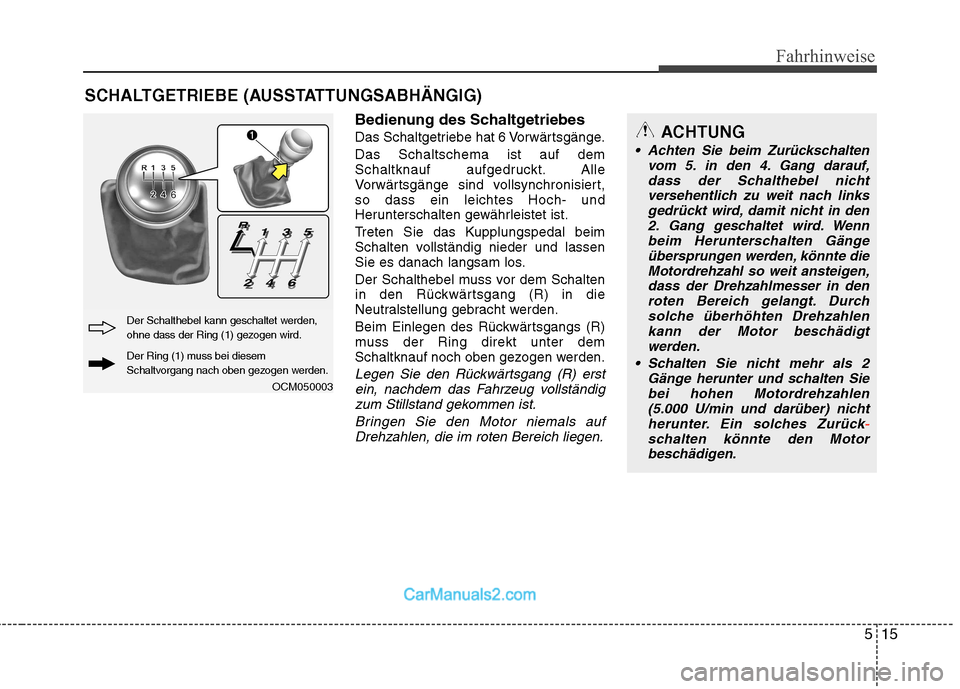

Bedienung des Schaltgetriebes
Das Schaltgetriebe hat 6 Vorwärtsgänge.Das Schaltschema ist auf dem
Schaltknauf aufgedruckt. Alle
Vorwärtsgänge sind vollsynchronisiert,so dass ein leichtes Hoch- und
Herunterschalten gewährleistet ist.
Treten Sie das Kupplungspedal beim
Schalten vollständig nieder und lassen
Sie es danach langsam los.
Der Schalthebel muss vor dem Schalten
in den Rückwärtsgang (R) in die
Neutralstellung gebracht werden.
Beim Einlegen des Rückwärtsgangs (R)
muss der Ring direkt unter dem
Schaltknauf noch oben gezogen werden.
Legen Sie den Rückwärtsgang (R) erstein, nachdem das Fahrzeug vollständigzum Stillstand gekommen ist.
Bringen Sie den Motor niemals aufDrehzahlen, die im roten Bereich liegen.
SCHALTGETRIEBE (AUSSTATTUNGSABHÄNGIG)
ACHTUNG
Achten Sie beim Zurückschalten vom 5. in den 4. Gang darauf,
dass der Schalthebel nicht versehentlich zu weit nach linksgedrückt wird, damit nicht in den2. Gang geschaltet wird. Wenn
beim Herunterschalten Gängeübersprungen werden, könnte die Motordrehzahl so weit ansteigen,
dass der Drehzahlmesser in den roten Bereich gelangt. Durchsolche überhöhten Drehzahlenkann der Motor beschädigt
werden.
Schalten Sie nicht mehr als 2 Gänge herunter und schalten Siebei hohen Motordrehzahlen(5.000 U/min und darüber) nicht
herunter. Ein solches Zurück
-schalten könnte den Motorbeschädigen.
OCM050003
Der Ring (1) muss bei diesem
Schaltvorgang nach oben gezogen werden.
Der Schalthebel kann geschaltet werden,
ohne dass der Ring (1) gezogen wird.
