Hyundai Santa Fe 2010 Betriebsanleitung (in German)

Fahrhinweise
26
5

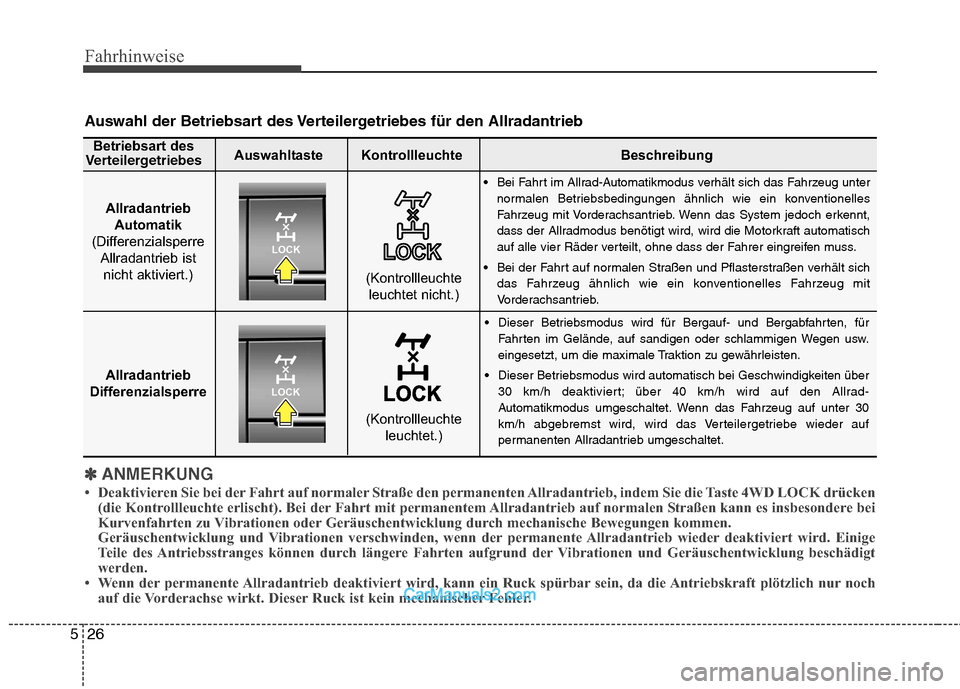

Auswahl der Betriebsart des Verteilergetriebes für den Allradantrieb
✽✽
ANMERKUNG
 Deaktivieren Sie bei der Fahrt auf normaler Straße den permanenten Allradantr ieb, indem Sie die Taste 4WD LOCK drücken
(die Kontrollleuchte erlischt). Bei der Fahrt mit permanentem Allradantrieb auf nor malen Straßen kann es insbesondere bei
Kurvenfahrten zu Vibrationen oder Geräuschentwicklung durch mechanisc he Bewegungen kommen.
Geräuschentwicklung und Vibrationen verschwinden, wenn der permane nte Allradantrieb wieder deaktiviert wird. Einige
Teile des Antriebsstranges können durch längere Fahrten aufgrund der Vi brationen und Geräuschentwicklung beschädigt
werden.
 Wenn der permanente Allradantrieb deaktiviert wird, kann ein Ruck spür bar sein, da die Antriebskraft plötzlich nur noch
auf die Vorderachse wirkt. Dieser Ruck ist kein mechanischer Fehler.
Bei Fahrt im Allrad-Automatikmodus verhält sich das Fahrzeug unter
normalen Betriebsbedingungen ähnlich wie ein konventionelles
Fahrzeug mit Vorderachsantrieb. Wenn das System jedoch erkennt,
dass der Allradmodus benötigt wird, wird die Motorkraft automatisch
auf alle vier Räder verteilt, ohne dass der Fahrer eingreifen muss.
Bei der Fahrt auf normalen Straßen und Pflasterstraßen verhält sich das Fahrzeug ähnlich wie ein konventionelles Fahrzeug mit
Vorderachsantrieb.
Dieser Betriebsmodus wird für Bergauf- und Bergabfahrten, für Fahrten im Gelände, auf sandigen oder schlammigen Wegen usw.
eingesetzt, um die maximale Traktion zu gewährleisten.
Dieser Betriebsmodus wird automatisch bei Geschwindigkeiten über 30 km/h deaktiviert; über 40 km/h wird auf den Allrad-
Automatikmodus umgeschaltet. Wenn das Fahrzeug auf unter 30
km/h abgebremst wird, wird das Verteilergetriebe wieder auf
permanenten Allradantrieb umgeschaltet.
Allradantrieb
Differenzialsperre Allradantrieb
Automatik
(Differenzialsperre Allradantrieb istnicht aktiviert.)
(Kontrollleuchteleuchtet nicht.)
(Kontrollleuchte leuchtet.)
Betriebsart des Auswahltaste Kontrollleuchte Beschreibung
Verteilergetriebes

527
Fahrhinweise

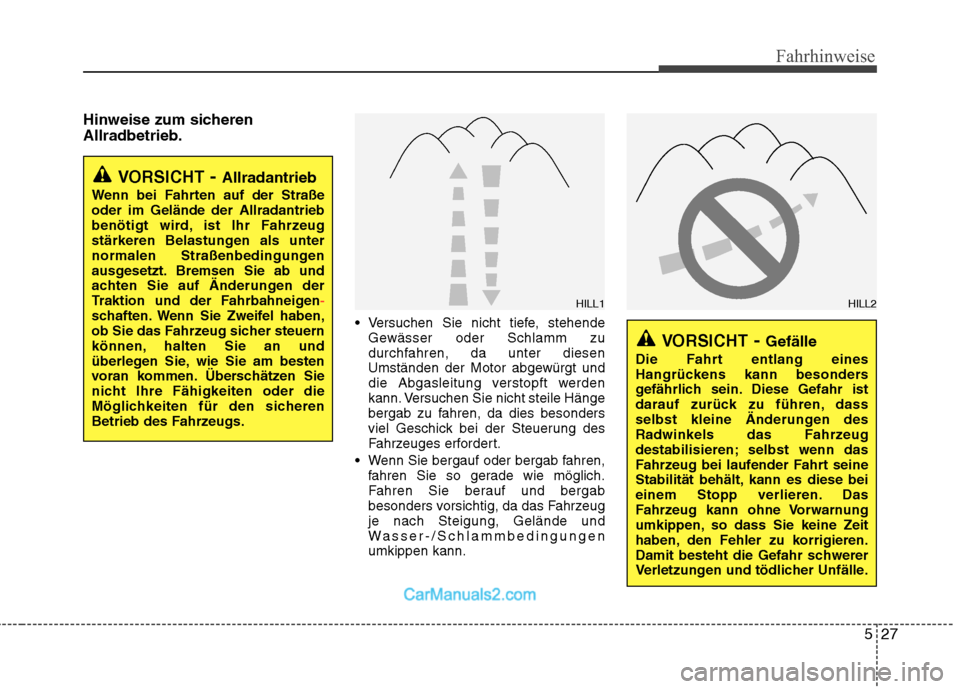

Hinweise zum sicheren Allradbetrieb. Versuchen Sie nicht tiefe, stehendeGewässer oder Schlamm zu
durchfahren, da unter diesen
Umständen der Motor abgewürgt und
die Abgasleitung verstopft werden
kann. Versuchen Sie nicht steile Hänge
bergab zu fahren, da dies besonders
viel Geschick bei der Steuerung des
Fahrzeuges erfordert.
Wenn Sie bergauf oder bergab fahren, fahren Sie so gerade wie möglich.
Fahren Sie berauf und bergab
besonders vorsichtig, da das Fahrzeugje nach Steigung, Gelände und
Wasser-/Schlammbedingungenumkippen kann.
VORSICHT - Allradantrieb
Wenn bei Fahrten auf der Straße oder im Gelände der Allradantrieb
benötigt wird, ist Ihr Fahrzeug
stärkeren Belastungen als unter
normalen Straßenbedingungen
ausgesetzt. Bremsen Sie ab und
achten Sie auf Änderungen der
Traktion und der Fahrbahneigen
-schaften. Wenn Sie Zweifel haben,
ob Sie das Fahrzeug sicher steuern
können, halten Sie an und
überlegen Sie, wie Sie am besten
voran kommen. Überschätzen Sie
nicht Ihre Fähigkeiten oder die
Möglichkeiten für den sicheren
Betrieb des Fahrzeugs.
VORSICHT - Gefälle
Die Fahrt entlang eines
Hangrückens kann besonders
gefährlich sein. Diese Gefahr ist
darauf zurück zu führen, dass
selbst kleine Änderungen des
Radwinkels das Fahrzeug
destabilisieren; selbst wenn das
Fahrzeug bei laufender Fahrt seine
Stabilität behält, kann es diese bei
einem Stopp verlieren. Das
Fahrzeug kann ohne Vorwarnung
umkippen, so dass Sie keine Zeit
haben, den Fehler zu korrigieren.
Damit besteht die Gefahr schwerer
Verletzungen und tödlicher Unfälle.
HILL1HILL2

Fahrhinweise
28
5

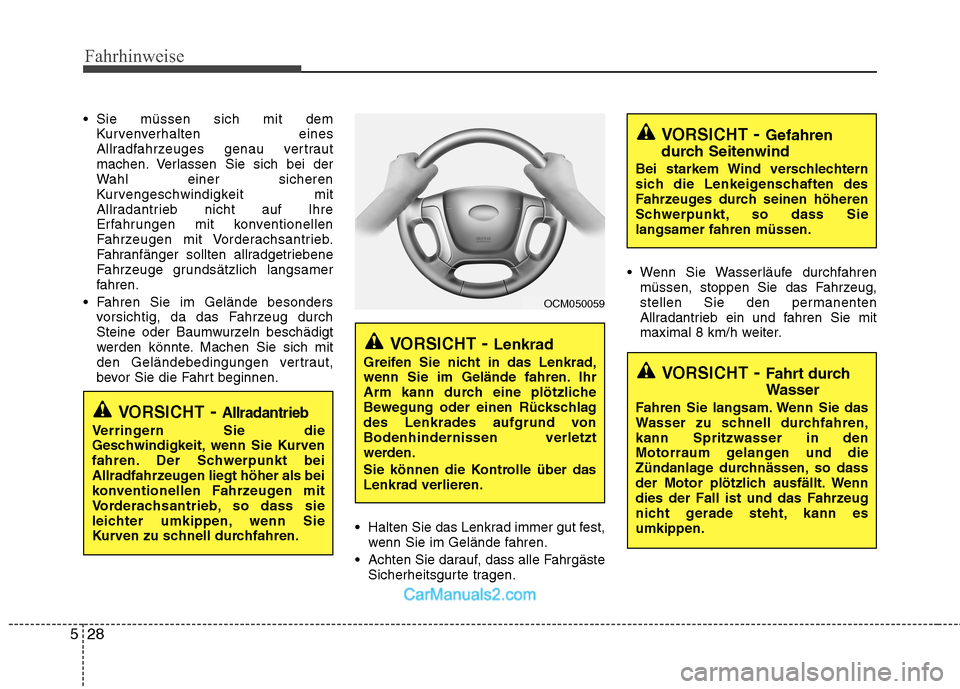

Sie müssen sich mit dem
Kurvenverhalten eines
Allradfahrzeuges genau vertraut
machen. Verlassen Sie sich bei der
Wahl einer sicheren
Kurvengeschwindigkeit mit
Allradantrieb nicht auf Ihre
Erfahrungen mit konventionellen
Fahrzeugen mit Vorderachsantrieb.
Fahranfänger sollten allradgetriebene
Fahrzeuge grundsätzlich langsamer
fahren.
Fahren Sie im Gelände besonders vorsichtig, da das Fahrzeug durch
Steine oder Baumwurzeln beschädigt
werden könnte. Machen Sie sich mit
den Geländebedingungen vertraut,
bevor Sie die Fahrt beginnen.
Halten Sie das Lenkrad immer gut fest,wenn Sie im Gelände fahren.
Achten Sie darauf, dass alle Fahrgäste Sicherheitsgurte tragen. Wenn Sie Wasserläufe durchfahren
müssen, stoppen Sie das Fahrzeug,
stellen Sie den permanenten
Allradantrieb ein und fahren Sie mit
maximal 8 km/h weiter.
VORSICHT - Allradantrieb
Verringern Sie die
Geschwindigkeit, wenn Sie Kurven
fahren. Der Schwerpunkt bei
Allradfahrzeugen liegt höher als bei
konventionellen Fahrzeugen mit
Vorderachsantrieb, so dass sie
leichter umkippen, wenn Sie
Kurven zu schnell durchfahren.
VORSICHT - Lenkrad
Greifen Sie nicht in das Lenkrad,
wenn Sie im Gelände fahren. Ihr
Arm kann durch eine plötzliche
Bewegung oder einen Rückschlag
des Lenkrades aufgrund vonBodenhindernissen verletzt
werden.
Sie können die Kontrolle über das Lenkrad verlieren.
VORSICHT - Gefahren
durch Seitenwind
Bei starkem Wind verschlechtern
sich die Lenkeigenschaften des
Fahrzeuges durch seinen höheren
Schwerpunkt, so dass Sielangsamer fahren müssen.
VORSICHT - Fahrt durch
Wasser
Fahren Sie langsam. Wenn Sie das
Wasser zu schnell durchfahren,kann Spritzwasser in den
Motorraum gelangen und die
Zündanlage durchnässen, so dass
der Motor plötzlich ausfällt. Wenn
dies der Fall ist und das Fahrzeug
nicht gerade steht, kann esumkippen.
OCM050059

529
Fahrhinweise

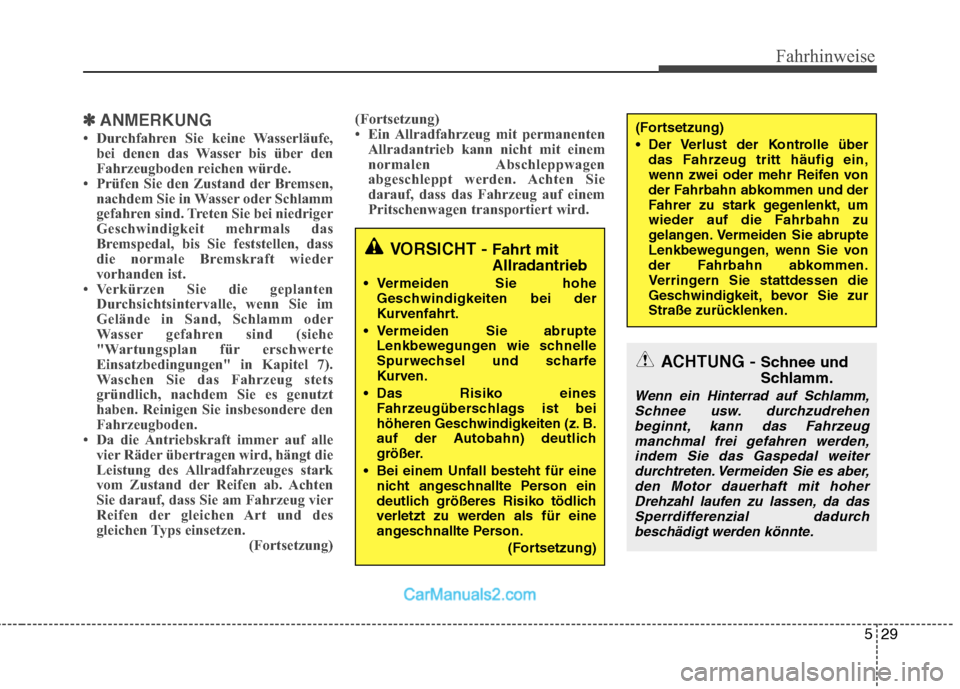

✽✽ANMERKUNG
 Durchfahren Sie keine Wasserläufe, bei denen das Wasser bis über den
Fahrzeugboden reichen würde.
 Prüfen Sie den Zustand der Bremsen, nachdem Sie in Wasser oder Schlamm
gefahren sind. Treten Sie bei niedriger
Geschwindigkeit mehrmals das
Bremspedal, bis Sie feststellen, dass
die normale Bremskraft wieder
vorhanden ist.
 Verkürzen Sie die geplanten
Durchsichtsintervalle, wenn Sie im
Gelände in Sand, Schlamm oder
Wasser gefahren sind (siehe
"Wartungsplan für erschwerte
Einsatzbedingungen" in Kapitel 7).
Waschen Sie das Fahrzeug stets
gründlich, nachdem Sie es genutzt
haben. Reinigen Sie insbesondere den
Fahrzeugboden.
 Da die Antriebskraft immer auf alle
vier Räder übertragen wird, hängt die
Leistung des Allradfahrzeuges stark
vom Zustand der Reifen ab. Achten
Sie darauf, dass Sie am Fahrzeug vier
Reifen der gleichen Art und des
gleichen Typs einsetzen. (Fortsetzung)(Fortsetzung)
 Ein Allradfahrzeug mit permanenten
Allradantrieb kann nicht mit einem
normalen Abschleppwagen
abgeschleppt werden. Achten Sie
darauf, dass das Fahrzeug auf einem
Pritschenwagen transportiert wird.
VORSICHT - Fahrt mit Allradantrieb
Vermeiden Sie hohe Geschwindigkeiten bei der
Kurvenfahrt.
Vermeiden Sie abrupte Lenkbewegungen wie schnelle
Spurwechsel und scharfe
Kurven.
Das Risiko eines Fahrzeugüberschlags ist bei
höheren Geschwindigkeiten (z. B.
auf der Autobahn) deutlich
größer.
Bei einem Unfall besteht für eine nicht angeschnallte Person ein
deutlich größeres Risiko tödlich
verletzt zu werden als für eine
angeschnallte Person.
(Fortsetzung)
ACHTUNG - Schnee und
Schlamm.
Wenn ein Hinterrad auf Schlamm,
Schnee usw. durchzudrehen beginnt, kann das Fahrzeug
manchmal frei gefahren werden, indem Sie das Gaspedal weiterdurchtreten. Vermeiden Sie es aber, den Motor dauerhaft mit hoher
Drehzahl laufen zu lassen, da dasSperrdifferenzial dadurchbeschädigt werden könnte.
(Fortsetzung)
Der Verlust der Kontrolle über das Fahrzeug tritt häufig ein,
wenn zwei oder mehr Reifen von
der Fahrbahn abkommen und der
Fahrer zu stark gegenlenkt, um
wieder auf die Fahrbahn zu
gelangen. Vermeiden Sie abrupte
Lenkbewegungen, wenn Sie von
der Fahrbahn abkommen.
Verringern Sie stattdessen die
Geschwindigkeit, bevor Sie zur
Straße zurücklenken.

Fahrhinweise
30
5

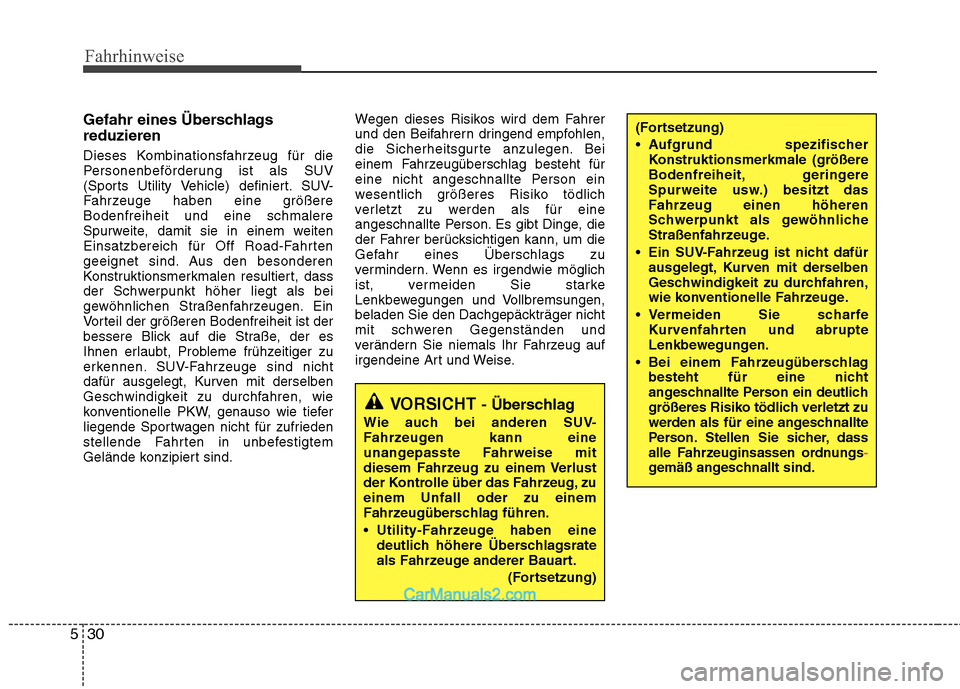

Gefahr eines Überschlags reduzieren
Dieses Kombinationsfahrzeug für die
Personenbeförderung ist als SUV
(Sports Utility Vehicle) definiert. SUV-
Fahrzeuge haben eine größereBodenfreiheit und eine schmalere
Spurweite, damit sie in einem weiten
Einsatzbereich für Off Road-Fahrten
geeignet sind. Aus den besonderen
Konstruktionsmerkmalen resultiert, dass
der Schwerpunkt höher liegt als bei
gewöhnlichen Straßenfahrzeugen. Ein
Vorteil der größeren Bodenfreiheit ist der
bessere Blick auf die Straße, der es
Ihnen erlaubt, Probleme frühzeitiger zu
erkennen. SUV-Fahrzeuge sind nicht
dafür ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren, wie
konventionelle PKW, genauso wie tiefer
liegende Sportwagen nicht für zufrieden
stellende Fahrten in unbefestigtem
Gelände konzipiert sind. Wegen dieses Risikos wird dem Fahrer
und den Beifahrern dringend empfohlen,
die Sicherheitsgurte anzulegen. Bei
einem Fahrzeugüberschlag besteht für
eine nicht angeschnallte Person ein
wesentlich größeres Risiko tödlich
verletzt zu werden als für eine
angeschnallte Person. Es gibt Dinge, die
der Fahrer berücksichtigen kann, um die
Gefahr eines Überschlags zu
vermindern. Wenn es irgendwie möglich
ist, vermeiden Sie starke
Lenkbewegungen und Vollbremsungen,
beladen Sie den Dachgepäckträger nicht
mit schweren Gegenständen und
verändern Sie niemals Ihr Fahrzeug auf
irgendeine Art und Weise.
VORSICHT
- Überschlag
Wie auch bei anderen SUV-
Fahrzeugen kann eine
unangepasste Fahrweise mit
diesem Fahrzeug zu einem Verlust
der Kontrolle über das Fahrzeug, zueinem Unfall oder zu einem
Fahrzeugüberschlag führen.
Utility-Fahrzeuge haben eine deutlich höhere Überschlagsrate
als Fahrzeuge anderer Bauart.
(Fortsetzung)
(Fortsetzung)
Aufgrund spezifischerKonstruktionsmerkmale (größere
Bodenfreiheit, geringere
Spurweite usw.) besitzt das
Fahrzeug einen höheren
Schwerpunkt als gewöhnliche
Straßenfahrzeuge.
Ein SUV-Fahrzeug ist nicht dafür ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren,
wie konventionelle Fahrzeuge.
Vermeiden Sie scharfe Kurvenfahrten und abrupte
Lenkbewegungen.
Bei einem Fahrzeugüberschlag besteht für eine nicht
angeschnallte Person ein deutlich
größeres Risiko tödlich verletzt zu
werden als für eine angeschnallte
Person. Stellen Sie sicher, dass
alle Fahrzeuginsassen ordnungs
-gemäß angeschnallt sind.

531
Fahrhinweise

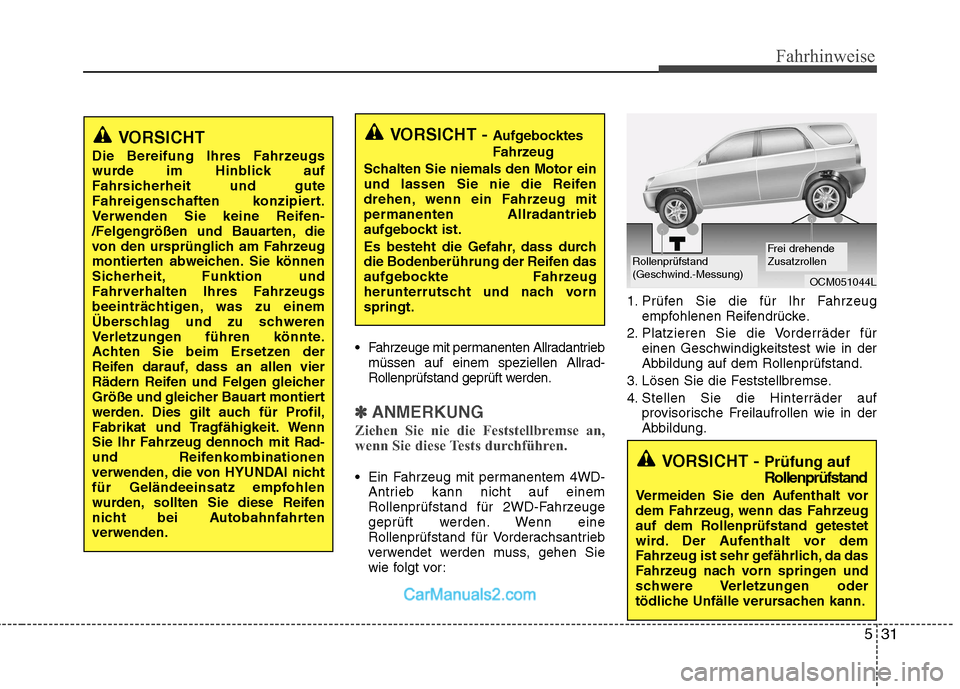

Fahrzeuge mit permanenten Allradantriebmüssen auf einem speziellen Allrad-
Rollenprüfstand geprüft werden.
✽✽ ANMERKUNG
Ziehen Sie nie die Feststellbremse an,
wenn Sie diese Tests durchführen.
Ein Fahrzeug mit permanentem 4WD- Antrieb kann nicht auf einem
Rollenprüfstand für 2WD-Fahrzeuge
geprüft werden. Wenn eine
Rollenprüfstand für Vorderachsantrieb
verwendet werden muss, gehen Sie
wie folgt vor: 1. Prüfen Sie die für Ihr Fahrzeug
empfohlenen Reifendrücke.
2. Platzieren Sie die Vorderräder für einen Geschwindigkeitstest wie in der
Abbildung auf dem Rollenprüfstand.
3. Lösen Sie die Feststellbremse.
4. Stellen Sie die Hinterräder auf provisorische Freilaufrollen wie in der
Abbildung.VORSICHT - Prüfung auf Rollenprüfstand
Vermeiden Sie den Aufenthalt vor
dem Fahrzeug, wenn das Fahrzeug
auf dem Rollenprüfstand getestet
wird. Der Aufenthalt vor dem
Fahrzeug ist sehr gefährlich, da das
Fahrzeug nach vorn springen und
schwere Verletzungen oder
tödliche Unfälle verursachen kann.
VORSICHT - Aufgebocktes
Fahrzeug
Schalten Sie niemals den Motor ein
und lassen Sie nie die Reifen
drehen, wenn ein Fahrzeug mitpermanenten Allradantrieb
aufgebockt ist.
Es besteht die Gefahr, dass durch
die Bodenberührung der Reifen das
aufgebockte Fahrzeug
herunterrutscht und nach vornspringt.VORSICHT
Die Bereifung Ihres Fahrzeugs
wurde im Hinblick auf
Fahrsicherheit und gute
Fahreigenschaften konzipiert.
Verwenden Sie keine Reifen-
/Felgengrößen und Bauarten, die
von den ursprünglich am Fahrzeug
montierten abweichen. Sie können
Sicherheit, Funktion und
Fahrverhalten Ihres Fahrzeugs
beeinträchtigen, was zu einem
Überschlag und zu schweren
Verletzungen führen könnte.
Achten Sie beim Ersetzen der
Reifen darauf, dass an allen vier
Rädern Reifen und Felgen gleicher
Größe und gleicher Bauart montiert
werden. Dies gilt auch für Profil,
Fabrikat und Tragfähigkeit. Wenn
Sie Ihr Fahrzeug dennoch mit Rad-
und Reifenkombinationen
verwenden, die von HYUNDAI nicht
für Geländeeinsatz empfohlen
wurden, sollten Sie diese Reifen
nicht bei Autobahnfahrtenverwenden.
OCM051044L
Rollenprüfstand (Geschwind.-Messung)Frei drehende Zusatzrollen

Fahrhinweise
32
5

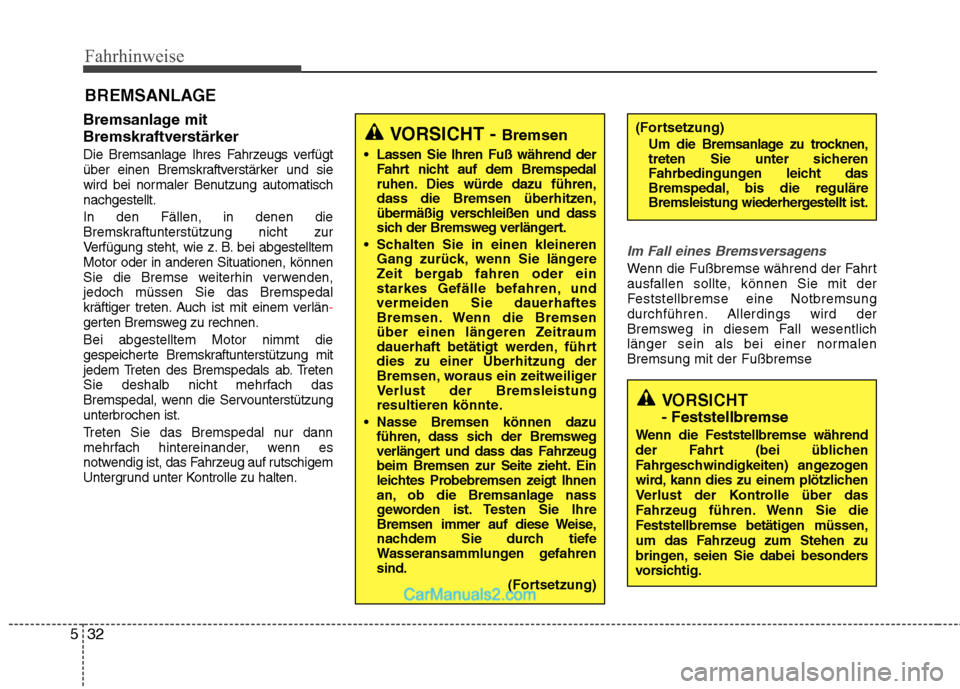

Bremsanlage mit
Bremskraftverstärker
Die Bremsanlage Ihres Fahrzeugs verfügt
über einen Bremskraftverstärker und sie
wird bei normaler Benutzung automatischnachgestellt. In den Fällen, in denen die
Bremskraftunterstützung nicht zur
Verfügung steht, wie z. B. bei abgestelltemMotor oder in anderen Situationen, können
Sie die Bremse weiterhin verwenden,jedoch müssen Sie das Bremspedal
kräftiger treten. Auch ist mit einem verlän
-gerten Bremsweg zu rechnen. Bei abgestelltem Motor nimmt die
gespeicherte Bremskraftunterstützung mit
jedem Treten des Bremspedals ab. Treten
Sie deshalb nicht mehrfach das
Bremspedal, wenn die Servounterstützungunterbrochen ist.
Treten Sie das Bremspedal nur dann
mehrfach hintereinander, wenn es
notwendig ist, das Fahrzeug auf rutschigem
Untergrund unter Kontrolle zu halten.
Im Fall eines Bremsversagens
Wenn die Fußbremse während der Fahrt
ausfallen sollte, können Sie mit der
Feststellbremse eine Notbremsung
durchführen. Allerdings wird der
Bremsweg in diesem Fall wesentlich
länger sein als bei einer normalenBremsung mit der Fußbremse
BREMSANLAGE
VORSICHT -
Bremsen
Lassen Sie Ihren Fuß während der Fahrt nicht auf dem Bremspedal
ruhen. Dies würde dazu führen,
dass die Bremsen überhitzen,
übermäßig verschleißen und dass
sich der Bremsweg verlängert.
Schalten Sie in einen kleineren Gang zurück, wenn Sie längere
Zeit bergab fahren oder ein
starkes Gefälle befahren, undvermeiden Sie dauerhaftes
Bremsen. Wenn die Bremsen
über einen längeren Zeitraum
dauerhaft betätigt werden, führtdies zu einer Überhitzung der
Bremsen, woraus ein zeitweiliger
Verlust der Bremsleistung
resultieren könnte.
Nasse Bremsen können dazu führen, dass sich der Bremsweg
verlängert und dass das Fahrzeug
beim Bremsen zur Seite zieht. Ein
leichtes Probebremsen zeigt Ihnen
an, ob die Bremsanlage nass
geworden ist. Testen Sie Ihre
Bremsen immer auf diese Weise,
nachdem Sie durch tiefe
Wasseransammlungen gefahrensind.
(Fortsetzung)
VORSICHT - Feststellbremse
Wenn die Feststellbremse während
der Fahrt (bei üblichen
Fahrgeschwindigkeiten) angezogen
wird, kann dies zu einem plötzlichen
Verlust der Kontrolle über das
Fahrzeug führen. Wenn Sie die
Feststellbremse betätigen müssen,
um das Fahrzeug zum Stehen zu
bringen, seien Sie dabei besonders
vorsichtig.
(Fortsetzung) Um die Bremsanlage zu trocknen,
treten Sie unter sicheren
Fahrbedingungen leicht das
Bremspedal, bis die reguläre
Bremsleistung wiederhergestellt ist.

533
Fahrhinweise

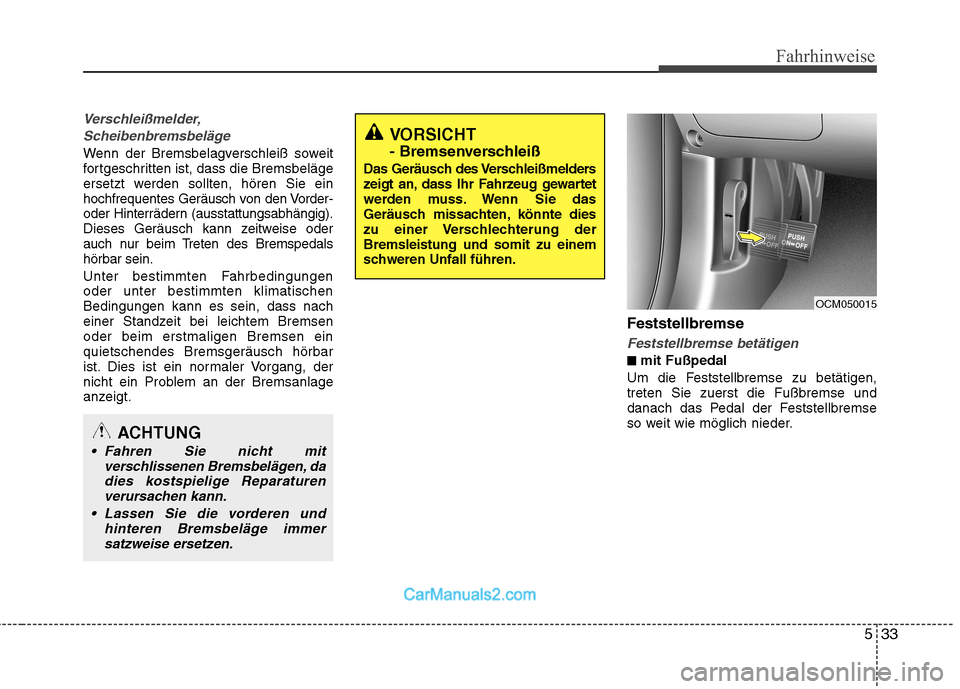

Verschleißmelder,Scheibenbremsbeläge
Wenn der Bremsbelagverschleiß soweit
fortgeschritten ist, dass die Bremsbeläge
ersetzt werden sollten, hören Sie ein
hochfrequentes Geräusch von den Vorder-
oder Hinterrädern (ausstattungsabhängig).
Dieses Geräusch kann zeitweise oder
auch nur beim Treten des Bremspedalshörbar sein.
Unter bestimmten Fahrbedingungen oder unter bestimmten klimatischenBedingungen kann es sein, dass nach
einer Standzeit bei leichtem Bremsenoder beim erstmaligen Bremsen einquietschendes Bremsgeräusch hörbar
ist. Dies ist ein normaler Vorgang, der
nicht ein Problem an der Bremsanlage
anzeigt. Feststellbremse
Feststellbremse betätigen
■■
mit Fußpedal
Um die Feststellbremse zu betätigen, treten Sie zuerst die Fußbremse und
danach das Pedal der Feststellbremse
so weit wie möglich nieder.
ACHTUNG
Fahren Sie nicht mit verschlissenen Bremsbelägen, dadies kostspielige Reparaturenverursachen kann.
Lassen Sie die vorderen und hinteren Bremsbeläge immersatzweise ersetzen.
VORSICHT
- Bremsenverschleiß
Das Geräusch des Verschleißmelders
zeigt an, dass Ihr Fahrzeug gewartet
werden muss. Wenn Sie das
Geräusch missachten, könnte dies
zu einer Verschlechterung derBremsleistung und somit zu einem
schweren Unfall führen.
OCM050015

Fahrhinweise
34
5
■■

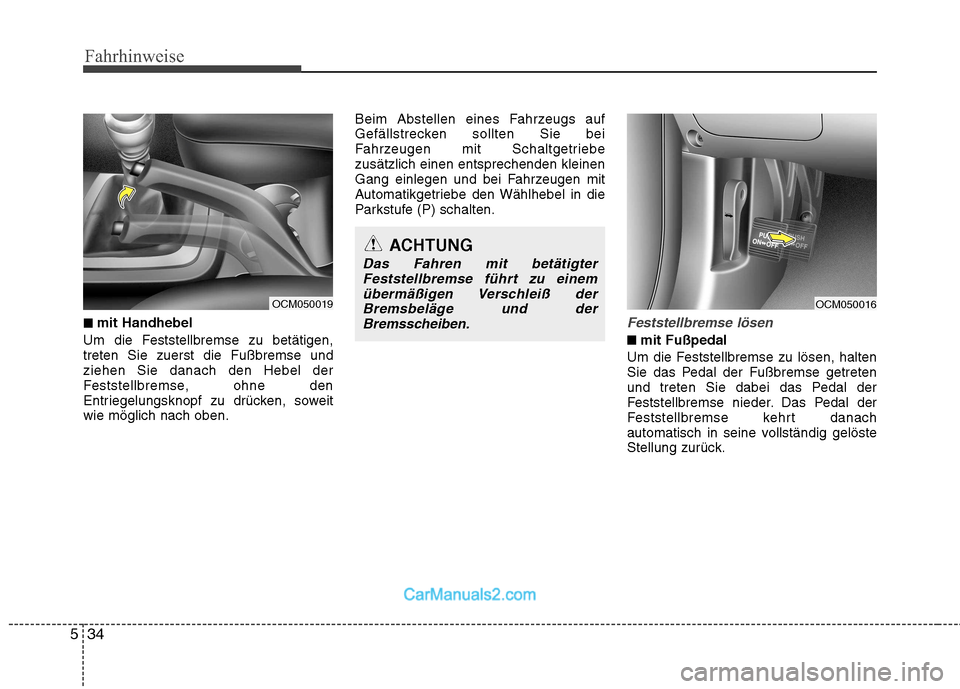

mit Handhebel
Um die Feststellbremse zu betätigen, treten Sie zuerst die Fußbremse undziehen Sie danach den Hebel der
Feststellbremse, ohne den
Entriegelungsknopf zu drücken, soweitwie möglich nach oben. Beim Abstellen eines Fahrzeugs auf
Gefällstrecken sollten Sie bei
Fahrzeugen mit Schaltgetriebezusätzlich einen entsprechenden kleinen
Gang einlegen und bei Fahrzeugen mit
Automatikgetriebe den Wählhebel in die
Parkstufe (P) schalten.Feststellbremse lösen
■■
mit Fußpedal
Um die Feststellbremse zu lösen, halten
Sie das Pedal der Fußbremse getreten
und treten Sie dabei das Pedal der
Feststellbremse nieder. Das Pedal der
Feststellbremse kehrt danach
automatisch in seine vollständig gelöste
Stellung zurück.
ACHTUNG
Das Fahren mit betätigter Feststellbremse führt zu einemübermäßigen Verschleiß der
Bremsbeläge und derBremsscheiben.
OCM050019OCM050016

535
Fahrhinweise

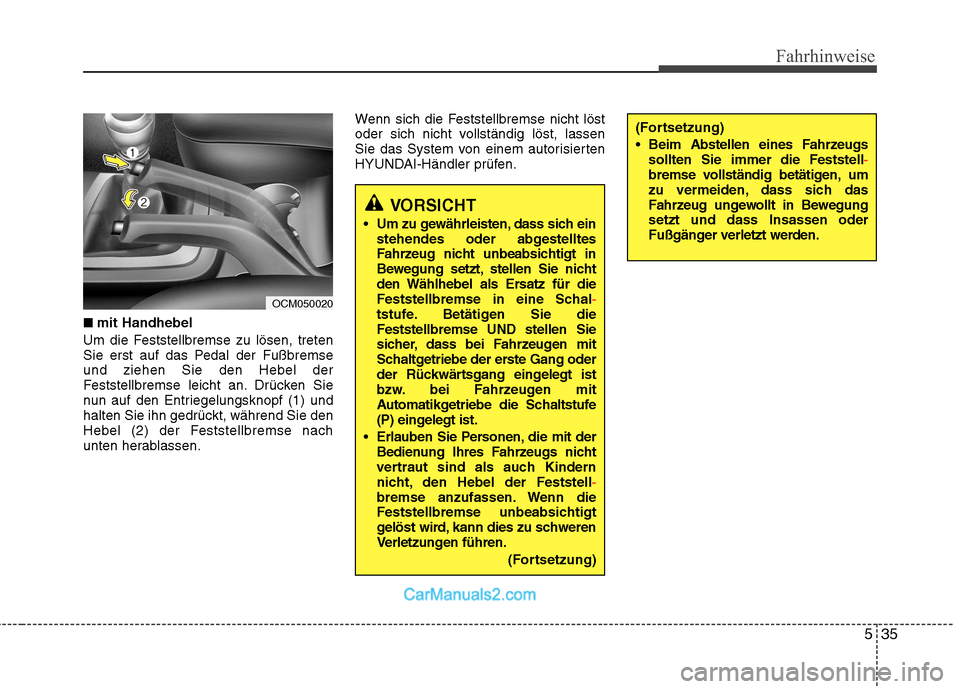

■■mit Handhebel
Um die Feststellbremse zu lösen, treten
Sie erst auf das Pedal der Fußbremseund ziehen Sie den Hebel der
Feststellbremse leicht an. Drücken Sie
nun auf den Entriegelungsknopf (1) und
halten Sie ihn gedrückt, während Sie den
Hebel (2) der Feststellbremse nach
unten herablassen. Wenn sich die Feststellbremse nicht löst
oder sich nicht vollständig löst, lassen
Sie das System von einem autorisierten
HYUNDAI-Händler prüfen.
(Fortsetzung)
Beim Abstellen eines Fahrzeugs
sollten Sie immer die Feststell
-bremse vollständig betätigen, um
zu vermeiden, dass sich das
Fahrzeug ungewollt in Bewegungsetzt und dass Insassen oder
Fußgänger verletzt werden.
VORSICHT
Um zu gewährleisten, dass sich ein stehendes oder abgestelltes
Fahrzeug nicht unbeabsichtigt in
Bewegung setzt, stellen Sie nicht
den Wählhebel als Ersatz für die
Feststellbremse in eine Schal
-tstufe. Betätigen Sie die Feststellbremse UND stellen Sie
sicher, dass bei Fahrzeugen mit
Schaltgetriebe der erste Gang oder
der Rückwärtsgang eingelegt ist
bzw. bei Fahrzeugen mit
Automatikgetriebe die Schaltstufe
(P) eingelegt ist.
Erlauben Sie Personen, die mit der Bedienung Ihres Fahrzeugs nicht
vertraut sind als auch Kindern
nicht, den Hebel der Feststell
-bremse anzufassen. Wenn die
Feststellbremse unbeabsichtigt
gelöst wird, kann dies zu schweren
Verletzungen führen.
(Fortsetzung)
OCM050020
