Hyundai Santa Fe 2010 Betriebsanleitung (in German)

Pannenhilfe
14
6

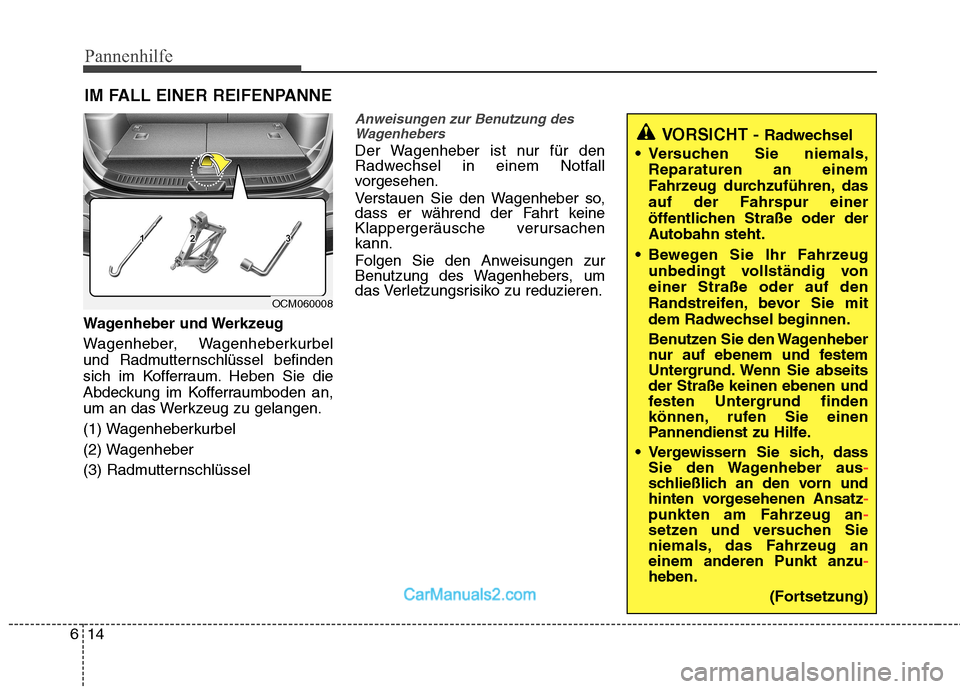

IM FALL EINER REIFENPANNE
Wagenheber und Werkzeug
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
Anweisungen zur Benutzung des Wagenhebers
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.
Verstauen Sie den Wagenheber so,
dass er während der Fahrt keine
Klappergeräusche verursachenkann.
Folgen Sie den Anweisungen zur
Benutzung des Wagenhebers, um
das Verletzungsrisiko zu reduzieren.
VORSICHT - Radwechsel
Versuchen Sie niemals, Reparaturen an einem
Fahrzeug durchzuführen, das
auf der Fahrspur einer
öffentlichen Straße oder der
Autobahn steht.
Bewegen Sie Ihr Fahrzeug unbedingt vollständig voneiner Straße oder auf den
Randstreifen, bevor Sie mit
dem Radwechsel beginnen.
Benutzen Sie den Wagenheber
nur auf ebenem und festem
Untergrund. Wenn Sie abseitsder Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Pannendienst zu Hilfe.
Vergewissern Sie sich, dass Sie den Wagenheber aus
-
schließlich an den vorn und
hinten vorgesehenen Ansatz
-
punkten am Fahrzeug an-
setzen und versuchen Sie
niemals, das Fahrzeug aneinem anderen Punkt anzu
-
heben.
(Fortsetzung)
OCM060008

615
Pannenhilfe

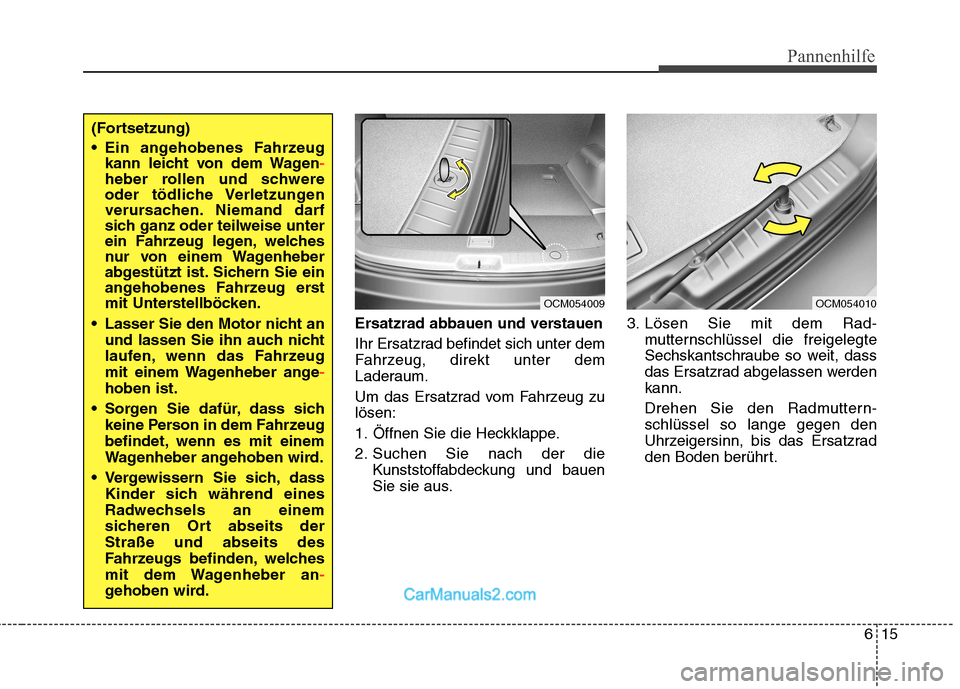

Ersatzrad abbauen und verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu lösen:
1. Öffnen Sie die Heckklappe.
2. Suchen Sie nach der dieKunststoffabdeckung und bauen
Sie sie aus. 3. Lösen Sie mit dem Rad-
mutternschlüssel die freigelegte
Sechskantschraube so weit, dass
das Ersatzrad abgelassen werdenkann.
Drehen Sie den Radmuttern- schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
(Fortsetzung)
Ein angehobenes Fahrzeugkann leicht von dem Wagen
-
heber rollen und schwere
oder tödliche Verletzungen
verursachen. Niemand darf
sich ganz oder teilweise unter
ein Fahrzeug legen, welches
nur von einem Wagenheber
abgestützt ist. Sichern Sie ein
angehobenes Fahrzeug erst
mit Unterstellböcken.
Lasser Sie den Motor nicht an und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange
-
hoben ist.
Sorgen Sie dafür, dass sich keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
Vergewissern Sie sich, dass Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits derStraße und abseits des
Fahrzeugs befinden, welches
mit dem Wagenheber an
-
gehoben wird.
OCM054009OCM054010

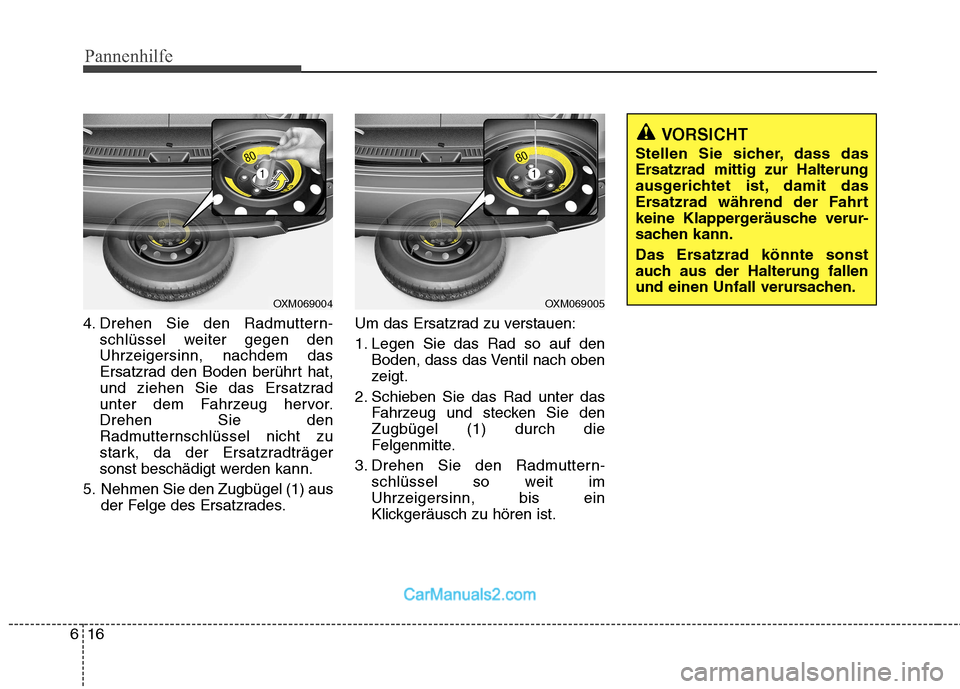

Pannenhilfe
16
6
4. Drehen Sie den Radmuttern-
schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad
unter dem Fahrzeug hervor.Drehen Sie den
Radmutternschlüssel nicht zu
stark, da der Ersatzradträger
sonst beschädigt werden kann.
5. Nehmen Sie den Zugbügel (1) aus der Felge des Ersatzrades. Um das Ersatzrad zu verstauen:
1. Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2. Schieben Sie das Rad unter das Fahrzeug und stecken Sie denZugbügel (1) durch die
Felgenmitte.
3. Drehen Sie den Radmuttern- schlüssel so weit im
Uhrzeigersinn, bis ein
Klickgeräusch zu hören ist.
OXM069005OXM069004
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche verur-
sachen kann.
Das Ersatzrad könnte sonst
auch aus der Halterung fallen
und einen Unfall verursachen.

617
Pannenhilfe

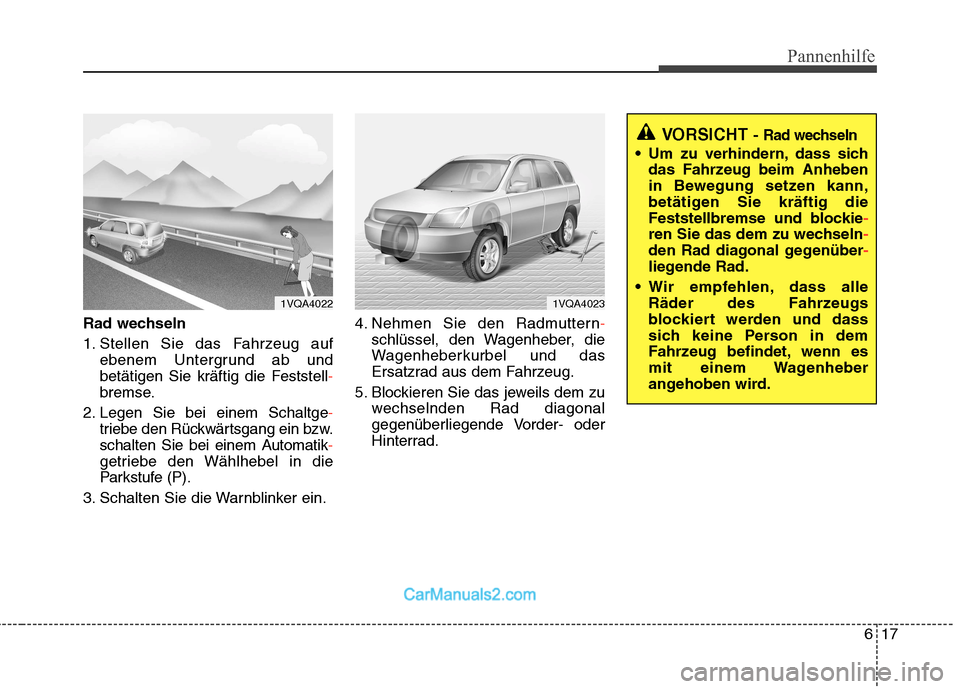

Rad wechseln
1. Stellen Sie das Fahrzeug aufebenem Untergrund ab und
betätigen Sie kräftig die Feststell
-
bremse.
2. Legen Sie bei einem Schaltge
-
triebe den Rückwärtsgang ein bzw.
schalten Sie bei einem Automatik
-
getriebe den Wählhebel in die
Parkstufe (P).
3. Schalten Sie die Warnblinker ein. 4. Nehmen Sie den Radmuttern
-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
1VQA40221VQA4023
VORSICHT - Rad wechseln
Um zu verhindern, dass sich
das Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie
-
ren Sie das dem zu wechseln-
den Rad diagonal gegenüber-
liegende Rad.
Wir empfehlen, dass alle Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.

Pannenhilfe
18
6

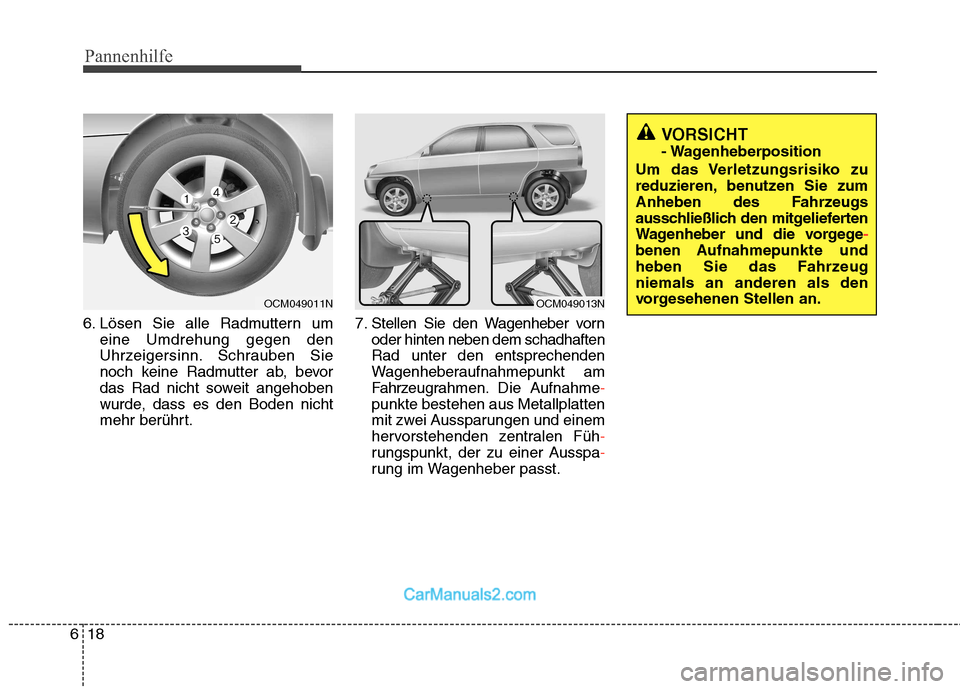

6. Lösen Sie alle Radmuttern um
eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaftenRad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme
-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh
-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege
-
benen Aufnahmepunkte und
heben Sie das Fahrzeugniemals an anderen als den
vorgesehenen Stellen an.
OCM049011NOCM049013N

619
Pannenhilfe

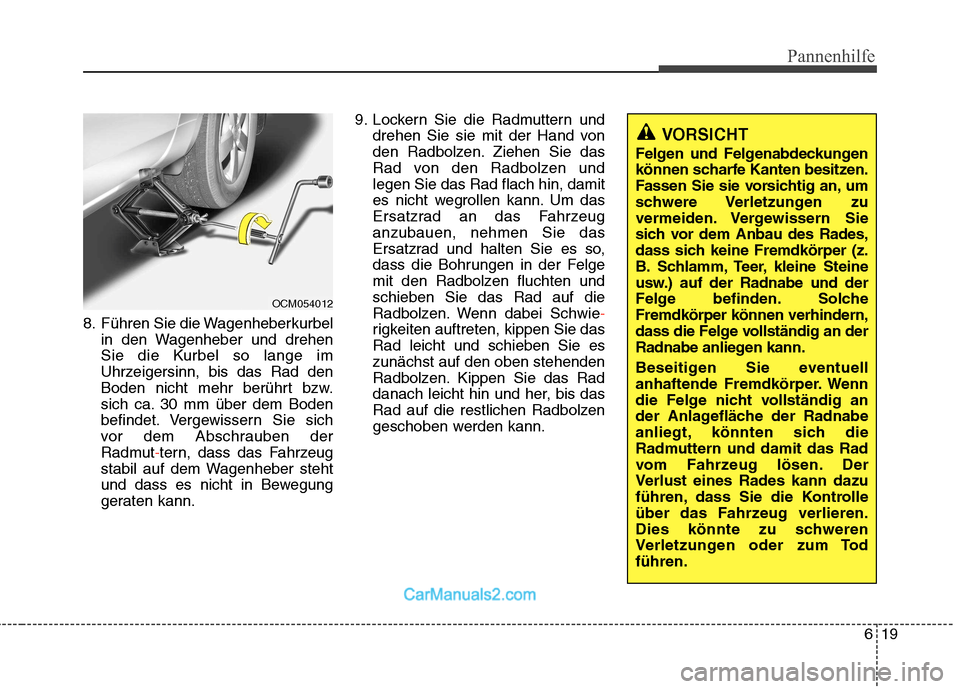

8. Führen Sie die Wagenheberkurbelin den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw.
sich ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich
vor dem Abschrauben der
Radmut
-tern, dass das Fahrzeug
stabil auf dem Wagenheber steht
und dass es nicht in Bewegung
geraten kann. 9. Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen undlegen Sie das Rad flach hin, damit
es nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeuganzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten undschieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie
-
rigkeiten auftreten, kippen Sie das Rad leicht und schieben Sie eszunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
OCM054012
VORSICHT
Felgen und Felgenabdeckungen
können scharfe Kanten besitzen.
Fassen Sie sie vorsichtig an, um
schwere Verletzungen zu
vermeiden. Vergewissern Sie
sich vor dem Anbau des Rades,
dass sich keine Fremdkörper (z.
B. Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. SolcheFremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Todführen.

Pannenhilfe
20
6

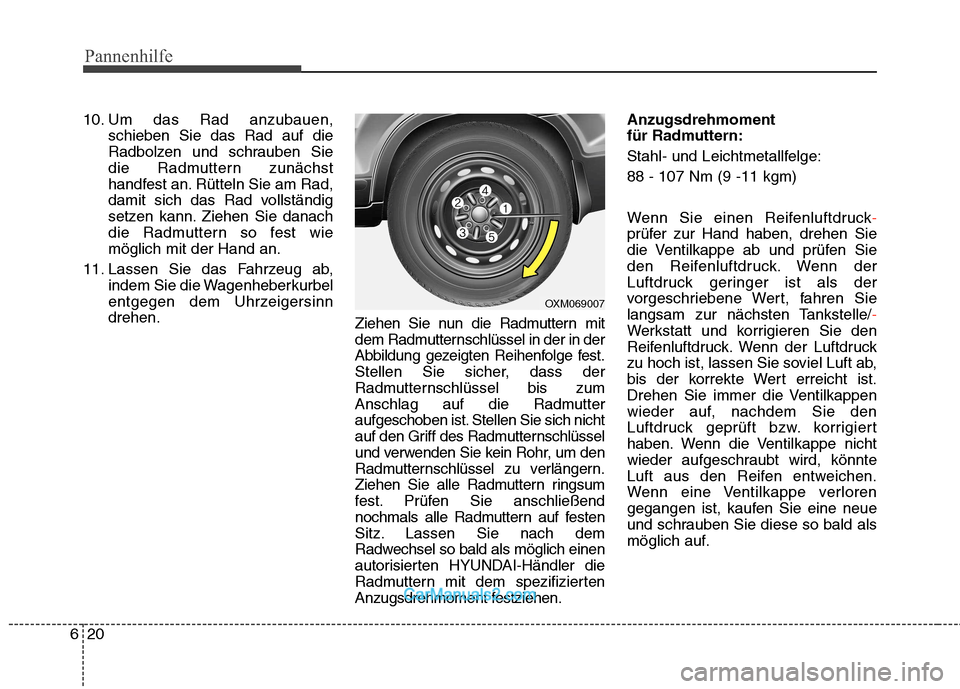

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Rütteln Sie am Rad,
damit sich das Rad vollständig
setzen kann. Ziehen Sie danach
die Radmuttern so fest wiemöglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinndrehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Lassen Sie nach dem
Radwechsel so bald als möglich einen
autorisierten HYUNDAI-Händler die
Radmuttern mit dem spezifizierten
Anzugsdrehmoment festziehen. Anzugsdrehmoment
für Radmuttern:
Stahl- und Leichtmetallfelge:88 - 107 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck
-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/
-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
OXM069007

621
Pannenhilfe

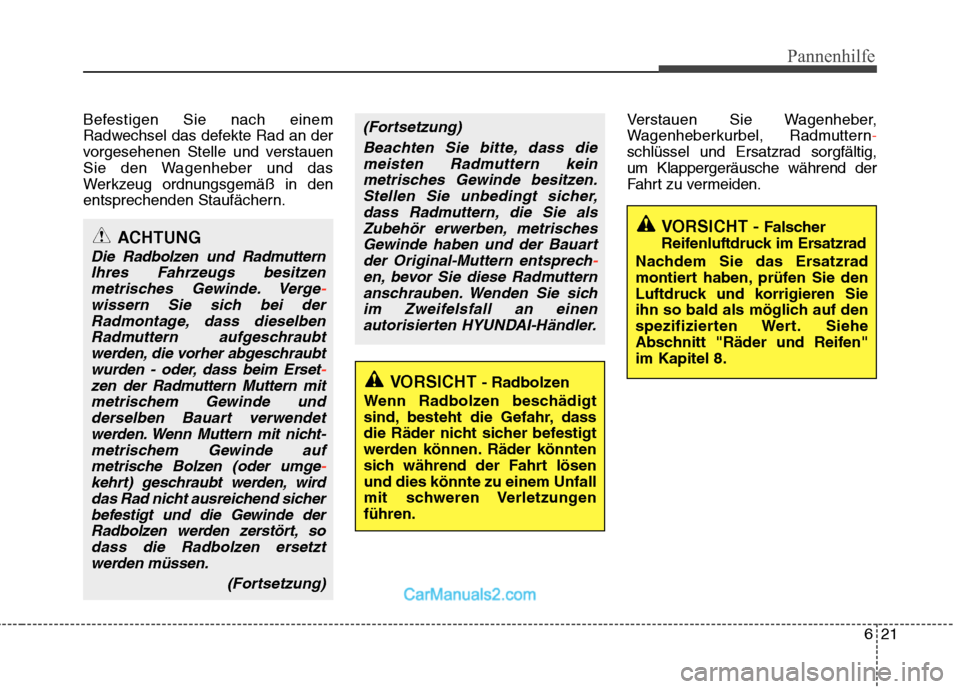

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Wagenheberkurbel, Radmuttern
-
schlüssel und Ersatzrad sorgfältig, um Klappergeräusche während der
Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzenmetrisches Gewinde. Verge
-
wissern Sie sich bei derRadmontage, dass dieselbenRadmuttern aufgeschraubt werden, die vorher abgeschraubtwurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mitmetrischem Gewinde undderselben Bauart verwendet werden. Wenn Muttern mit nicht-metrischem Gewinde aufmetrische Bolzen (oder umge
-
kehrt) geschraubt werden, wirddas Rad nicht ausreichend sicherbefestigt und die Gewinde der Radbolzen werden zerstört, sodass die Radbolzen ersetztwerden müssen.
(Fortsetzung)
(Fortsetzung)Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen.Stellen Sie unbedingt sicher, dass Radmuttern, die Sie alsZubehör erwerben, metrischesGewinde haben und der Bauart der Original-Muttern entsprech
-
en, bevor Sie diese Radmutternanschrauben. Wenden Sie sichim Zweifelsfall an einen autorisierten HYUNDAI-Händler.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösenund dies könnte zu einem Unfall
mit schweren Verletzungenführen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"im Kapitel 8.

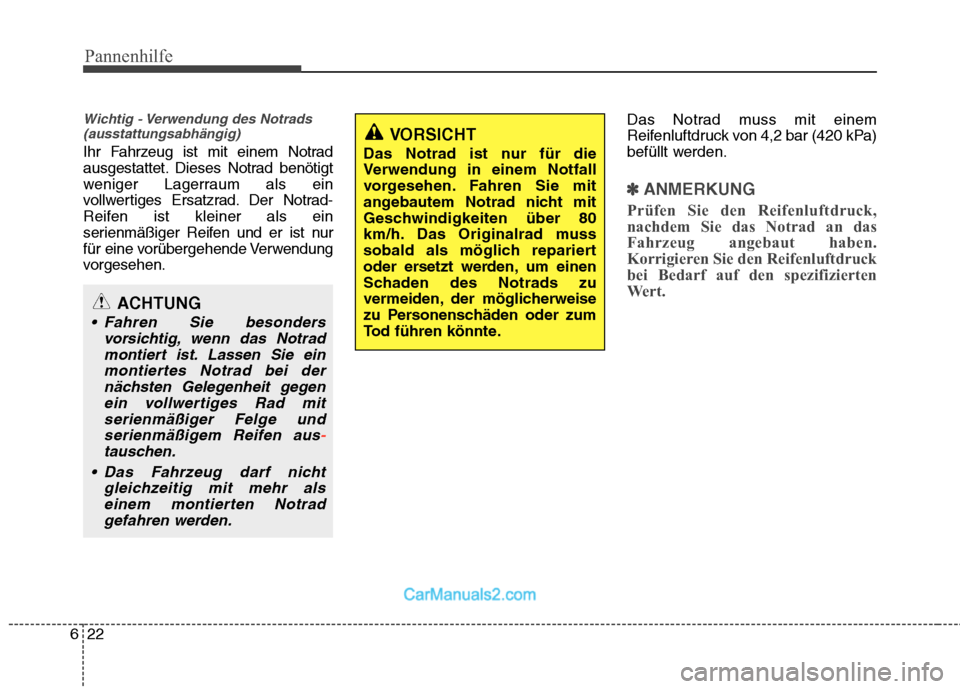

Pannenhilfe
22
6

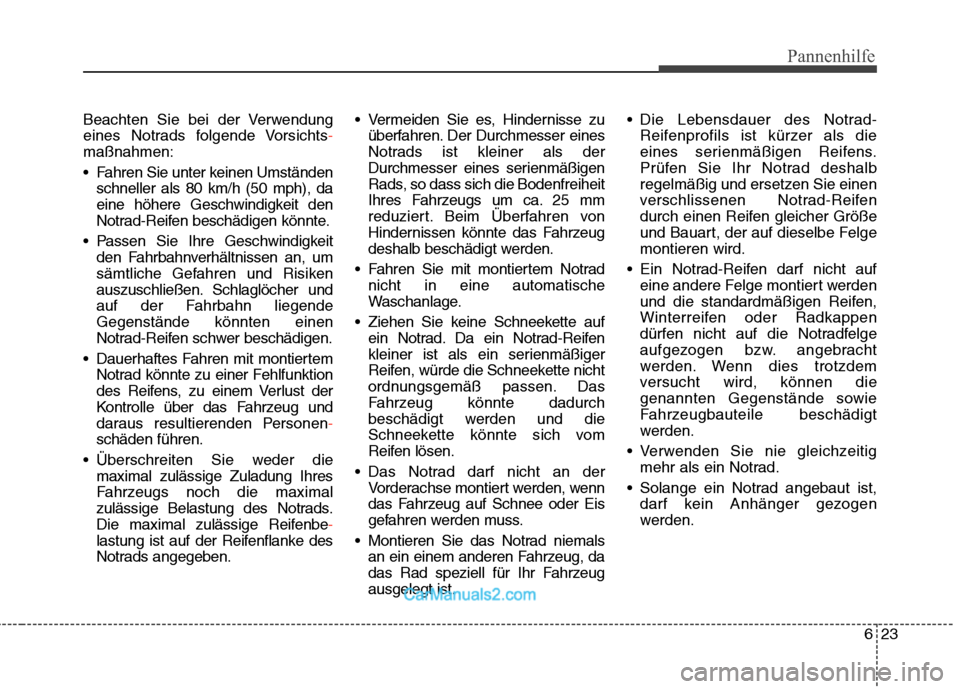

Wichtig - Verwendung des Notrads
(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem Notrad
ausgestattet. Dieses Notrad benötigt
weniger Lagerraum als ein
vollwertiges Ersatzrad. Der Notrad-
Reifen ist kleiner als ein
serienmäßiger Reifen und er ist nur
für eine vorübergehende Verwendung
vorgesehen. Das Notrad muss mit einem
Reifenluftdruck von 4,2 bar (420 kPa)
befüllt werden.
✽✽
ANMERKUNG
Prüfen Sie den Reifenluftdruck,
nachdem Sie das Notrad an das
Fahrzeug angebaut haben.
Korrigieren Sie den Reifenluftdruck
bei Bedarf auf den spezifizierten
Wert.
ACHTUNG
Fahren Sie besonders vorsichtig, wenn das Notradmontiert ist. Lassen Sie einmontiertes Notrad bei dernächsten Gelegenheit gegen ein vollwertiges Rad mitserienmäßiger Felge undserienmäßigem Reifen aus
-
tauschen.
Das Fahrzeug darf nicht gleichzeitig mit mehr alseinem montierten Notrad gefahren werden.
VORSICHT
Das Notrad ist nur für die
Verwendung in einem Notfall
vorgesehen. Fahren Sie mit
angebautem Notrad nicht mit
Geschwindigkeiten über 80
km/h. Das Originalrad muss
sobald als möglich repariert
oder ersetzt werden, um einen
Schaden des Notrads zu
vermeiden, der möglicherweise
zu Personenschäden oder zum
Tod führen könnte.

623
Pannenhilfe
Beachten Sie bei der Verwendung
eines Notrads folgende Vorsichts
-
maßnahmen:
Fahren Sie unter keinen Umständenschneller als 80 km/h (50 mph), da
eine höhere Geschwindigkeit den
Notrad-Reifen beschädigen könnte.
Passen Sie Ihre Geschwindigkeit den Fahrbahnverhältnissen an, um
sämtliche Gefahren und Risiken
auszuschließen. Schlaglöcher und
auf der Fahrbahn liegendeGegenstände könnten einen
Notrad-Reifen schwer beschädigen.
Dauerhaftes Fahren mit montiertem Notrad könnte zu einer Fehlfunktion
des Reifens, zu einem Verlust der
Kontrolle über das Fahrzeug und
daraus resultierenden Personen
-
schäden führen.
Überschreiten Sie weder die maximal zulässige Zuladung Ihres
Fahrzeugs noch die maximal
zulässige Belastung des Notrads.
Die maximal zulässige Reifenbe
-
lastung ist auf der Reifenflanke des
Notrads angegeben. Vermeiden Sie es, Hindernisse zu
überfahren. Der Durchmesser eines
Notrads ist kleiner als der
Durchmesser eines serienmäßigen
Rads, so dass sich die Bodenfreiheit
Ihres Fahrzeugs um ca. 25 mm
reduziert. Beim Überfahren von
Hindernissen könnte das Fahrzeug
deshalb beschädigt werden.
Fahren Sie mit montiertem Notrad nicht in eine automatische
Waschanlage.
Ziehen Sie keine Schneekette auf ein Notrad. Da ein Notrad-Reifen
kleiner ist als ein serienmäßiger
Reifen, würde die Schneekette nicht
ordnungsgemäß passen. Das
Fahrzeug könnte dadurch
beschädigt werden und die
Schneekette könnte sich vom
Reifen lösen.
Das Notrad darf nicht an der Vorderachse montiert werden, wenn
das Fahrzeug auf Schnee oder Eis
gefahren werden muss.
Montieren Sie das Notrad niemals an ein einem anderen Fahrzeug, da
das Rad speziell für Ihr Fahrzeugausgelegt ist. Die Lebensdauer des Notrad-
Reifenprofils ist kürzer als die
eines serienmäßigen Reifens.
Prüfen Sie Ihr Notrad deshalb
regelmäßig und ersetzen Sie einen
verschlissenen Notrad-Reifen
durch einen Reifen gleicher Größe
und Bauart, der auf dieselbe Felgemontieren wird.
Ein Notrad-Reifen darf nicht auf eine andere Felge montiert werden
und die standardmäßigen Reifen,
Winterreifen oder Radkappen
dürfen nicht auf die Notradfelge
aufgezogen bzw. angebracht
werden. Wenn dies trotzdem
versucht wird, können die
genannten Gegenstände sowie
Fahrzeugbauteile beschädigt
werden.
Verwenden Sie nie gleichzeitig mehr als ein Notrad.
Solange ein Notrad angebaut ist, darf kein Anhänger gezogen
werden.
