Sikkerhetssystem for bilen
14
3

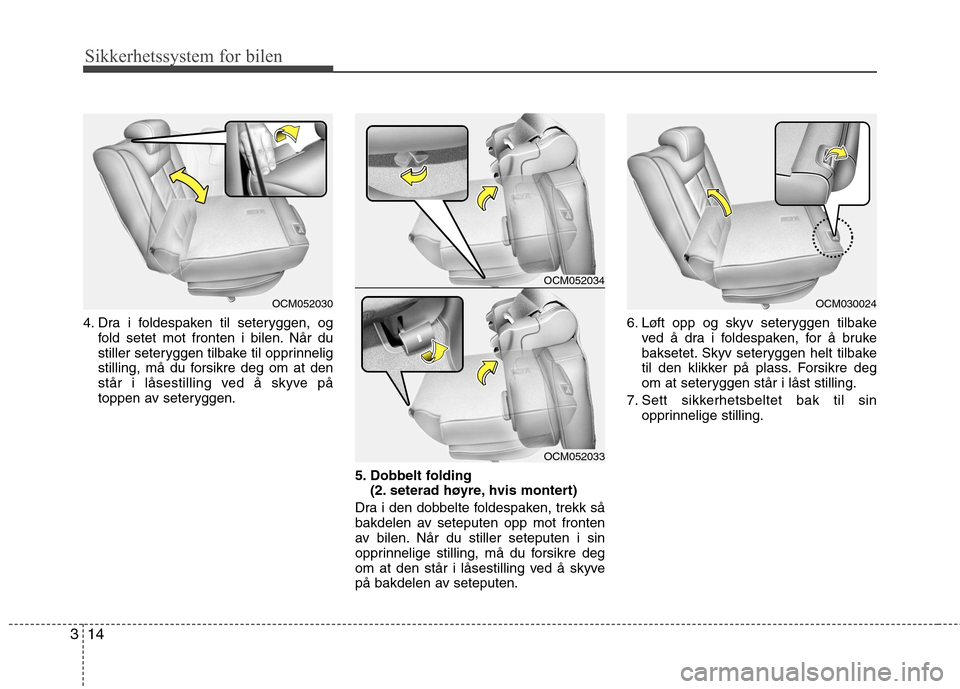

4. Dra i foldespaken til seteryggen, og
fold setet mot fronten i bilen. Når du
stiller seteryggen tilbake til opprinnelig
stilling, må du forsikre deg om at den
står i låsestilling ved å skyve på
toppen av seteryggen.
5. Dobbelt folding (2. seterad høyre, hvis montert)
Dra i den dobbelte foldespaken, trekk så
bakdelen av seteputen opp mot fronten
av bilen. Når du stiller seteputen i sin
opprinnelige stilling, må du forsikre deg
om at den står i låsestilling ved å skyve
på bakdelen av seteputen. 6. Løft opp og skyv seteryggen tilbake
ved å dra i foldespaken, for å bruke
baksetet. Skyv seteryggen helt tilbake
til den klikker på plass. Forsikre deg
om at seteryggen står i låst stilling.
7. Sett sikkerhetsbeltet bak til sin opprinnelige stilling.
OCM052030OCM030024
OCM052034
OCM052033
Page 32 of 369
315
Sikkerhetssystem for bilen
3. seterad (hvis montert)
1. Sett spennen på det bakresikkerhetsbeltet inn i lommen mellom
bakseteryggen og puten, og sett det
bakre sikkerhetsbeltet inn i hylsen for å
hindre at det blir skadet.
2. Still seteryggen på 2. seterad i oppreist stilling.
3. Senk hodestøttene bak til den laveste stillingen.
4. Dra i foldespaken til seteryggen, ogfold setet mot fronten i bilen. Når du
stiller seteryggen tilbake til opprinnelig
stilling, må du forsikre deg om at den
står i låsestilling ved å skyve på
toppen av seteryggen.
ADVARSEL
Når du setter seteryggen til oppreist
stilling etter at den er foldet ned:
Vær forsiktig så du ikke skader selen eller spennen på
sikkerhetsselen. La ikke beltet ellerspennen på sikkerhetsselen sitte
fast eller klemmes i baksetet. Påse
at seteryggen er ordentlig låst ioppreist stilling ved å skyve på
toppen av seteryggen. Ved en ulykke
eller bråstopp kan setet foldes ned
og lasten kan flytte seg til
passasjerrommet, noe som kan føre
til alvorlig personskade eller død.
OCM030022
Page 33 of 369
Sikkerhetssystem for bilen
16
3
5. Løft opp og skyv seteryggen tilbake
ved å dra i foldespaken, for å bruke
baksetet. Skyv seteryggen helt tilbake
til den klikker på plass. Forsikre deg
om at seteryggen står i låst stilling.
6. Sett sikkerhetsbeltet bak til sin opprinnelige stilling
OCM030025
ADVARSEL
Når du setter seteryggen til oppreist stilling etter at den er
foldet ned:
Vær forsiktig så du ikke skader selen eller spennen på
sikkerhetsselen. La ikke beltet ellerspennen på sikkerhetsselen sitte
fast eller klemmes i baksetet. Påse
at seteryggen er ordentlig låst ioppreist stilling ved å skyve på
toppen av seteryggen. Ved en
ulykke eller bråstopp kan setet
foldes ned og lasten kan flytte seg
til passasjerrommet, noe som kan
føre til alvorlig personskade ellerdød.
OUN026140
ADVARSEL - 3. seterad
Hodestøtten på 3. seterad skal
justeres slik at midten avhodestøtten har samme høyde som
overkanten av passasjerens øyne.
Hvis bakluken skyves ned for å lukkes når en passasjer ikke har
justert hodestøtten ordentlig eller
det sitter en lang person der, kan
bakluken treffe passasjerens hode
og føre til personskade.
Page 34 of 369
317
Sikkerhetssystem for bilen

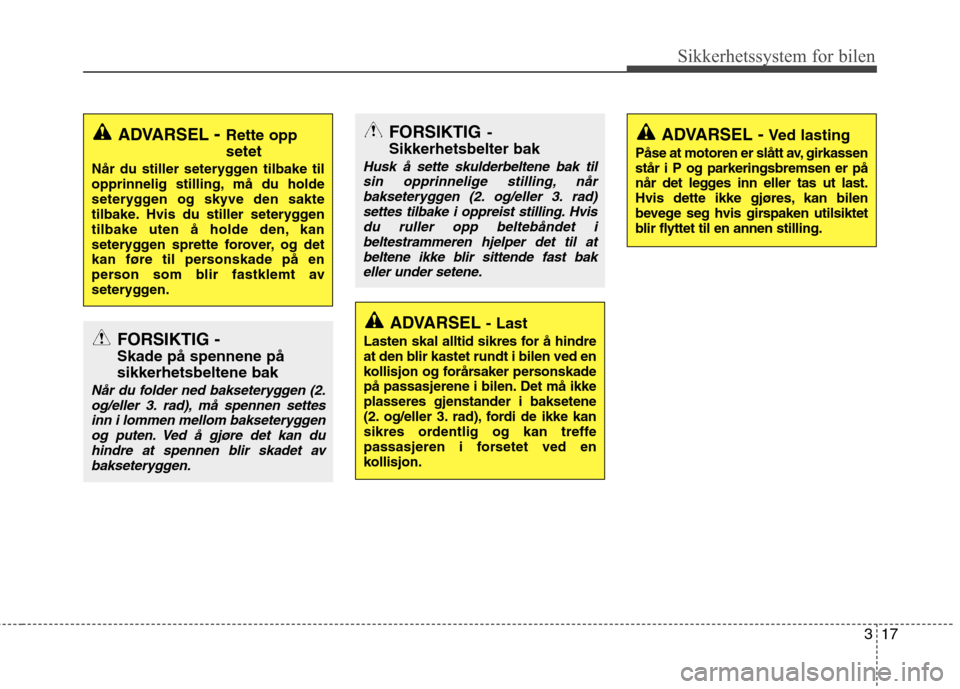

FORSIKTIG-
Sikkerhetsbelter bak
Husk å sette skulderbeltene bak til sin opprinnelige stilling, når
bakseteryggen (2. og/eller 3. rad)settes tilbake i oppreist stilling. Hvisdu ruller opp beltebåndet i beltestrammeren hjelper det til at
beltene ikke blir sittende fast bakeller under setene.
FORSIKTIG - Skade på spennene påsikkerhetsbeltene bak
Når du folder ned bakseteryggen (2.
og/eller 3. rad), må spennen settesinn i lommen mellom bakseteryggenog puten. Ved å gjøre det kan duhindre at spennen blir skadet av
bakseteryggen.
ADVARSEL - Rette opp setet
Når du stiller seteryggen tilbake til
opprinnelig stilling, må du holde
seteryggen og skyve den sakte
tilbake. Hvis du stiller seteryggen
tilbake uten å holde den, kan
seteryggen sprette forover, og det
kan føre til personskade på en
person som blir fastklemt av
seteryggen.
ADVARSEL - Last
Lasten skal alltid sikres for å hindre
at den blir kastet rundt i bilen ved en
kollisjon og forårsaker personskade
på passasjerene i bilen. Det må ikkeplasseres gjenstander i baksetene
(2. og/eller 3. rad), fordi de ikke kan
sikres ordentlig og kan treffe
passasjeren i forsetet ved en
kollisjon.
ADVARSEL - Ved lasting
Påse at motoren er slått av, girkassen står i P og parkeringsbremsen er på
når det legges inn eller tas ut last.
Hvis dette ikke gjøres, kan bilen
bevege seg hvis girspaken utilsiktet
blir flyttet til en annen stilling.
Page 35 of 369
Sikkerhetssystem for bilen
18
3
C020100AUN Sikkerhetsselesystem SIKKERHETSSELER
ADVARSEL
For maksimal beskyttelse av sikkerhetssystemet, må det alltid brukes sikkerhetsseler når bilen
er i bevegelse.
Sikkerhetsselene er mest effektive når seteryggene står ioppreist stilling.
Barn på 12 år eller yngre må alltid ha riktig sikring i baksetet. La
aldri barn sitte i passasjersetet
foran. Hvis et barn over 12 år må
sitte i forsetet, må han/hun sikres
med sele, og setet skal stilles så
langt tilbake som mulig.
Bruk ikke skulderselen under armen eller bak ryggen. En
skuldersele som er galt plassert
kan forårsake alvorlig
personskade ved en kollisjon.
Skulderselen skal plasseres midt
over skulderen tvers over
kragebeinet.
(Fortsettelse)
(Fortsettelse)
Påse at sikkerhetsselen ikke ervridd. En vridd sele er ikke
forsvarlig nok. Ved en kollisjon
kan du få kutt pga. den. Påse atselebåndet sitter rett og ikke er
vridd.
Vær forsiktig så du ikke skader selebåndet eller spennen. Skiftsele hvis selen eller spennen erslitt.
ADVARSEL
Sikkerhetsselene er designet for å støtte opp beinstrukturen i
kroppen, og bør brukes lavt over
bekkenet eller på bekkenet, bryst
og skuldre, det frarådes å bruke
seledelen over bukområdet. Sikkerhetsselene skal justeres så
fast som mulig, men komfortabelt,
for å gi den beskyttelsen de er
designet for. En sikkerhetssele som er slakk vil
redusere beskyttelsen som kreves
for passasjeren. (Fortsettelse)
(Fortsettelse)
Unngå smitte av polish, olje og
kjemikalier på selene, særlig
batterisyre. Rengjør forsiktig med
mild såpe og vann.Sikkerhetsselene må skiftes hvis
båndene blir slitte, skitne eller
skadet. Det er viktig å skifte heleenheten etter at den er brukt i etkraftig sammenstøt selv om skadenpå enheten ikke er synlig.Sikkerhetsselene skal ikke ha
vridde seler. Hver seleenhet må
bare brukes av en passasjer, det erfarlig å sette selen rundt barn som
sitter på fanget.
ADVARSEL
Det må ikke gjøres modifikasjoner
eller settes på tilleggsutstyr, det vilhindre justeringsenheten fra å
kunne slakkes, eller justeres for åfjerne slakk.
Page 36 of 369
319
Sikkerhetssystem for bilen

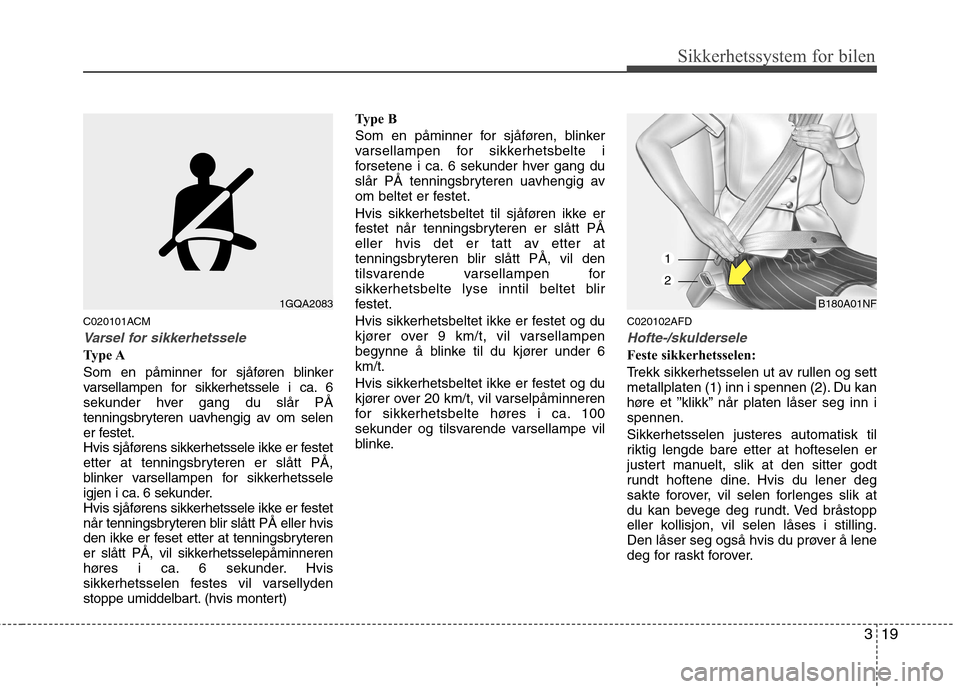

C020101ACM
Varsel for sikkerhetssele
Type A
Som en påminner for sjåføren blinker
varsellampen for sikkerhetssele i ca. 6
sekunder hver gang du slår PÅ
tenningsbryteren uavhengig av om selen
er festet.
Hvis sjåførens sikkerhetssele ikke er festet
etter at tenningsbryteren er slått PÅ,
blinker varsellampen for sikkerhetssele
igjen i ca. 6 sekunder.
Hvis sjåførens sikkerhetssele ikke er festet
når tenningsbryteren blir slått PÅ eller hvis
den ikke er feset etter at tenningsbryteren
er slått PÅ, vil sikkerhetsselepåminneren
høres i ca. 6 sekunder. Hvis
sikkerhetsselen festes vil varsellyden
stoppe umiddelbart. (hvis montert)Type B
Som en påminner for sjåføren, blinker
varsellampen for sikkerhetsbelte i
forsetene i ca. 6 sekunder hver gang du
slår PÅ tenningsbryteren uavhengig av
om beltet er festet.
Hvis sikkerhetsbeltet til sjåføren ikke er
festet når tenningsbryteren er slått PÅ
eller hvis det er tatt av etter at
tenningsbryteren blir slått PÅ, vil den
tilsvarende varsellampen for
sikkerhetsbelte lyse inntil beltet blir
festet.
Hvis sikkerhetsbeltet ikke er festet og du
kjører over 9 km/t, vil varsellampen
begynne å blinke til du kjører under 6km/t.
Hvis sikkerhetsbeltet ikke er festet og du
kjører over 20 km/t, vil varselpåminneren
for sikkerhetsbelte høres i ca. 100
sekunder og tilsvarende varsellampe vil
blinke.
C020102AFD
Hofte-/skuldersele
Feste sikkerhetsselen:
Trekk sikkerhetsselen ut av rullen og sett
metallplaten (1) inn i spennen (2). Du kan
høre et ”klikk” når platen låser seg inn ispennen.
Sikkerhetsselen justeres automatisk til
riktig lengde bare etter at hofteselen er
justert manuelt, slik at den sitter godt
rundt hoftene dine. Hvis du lener deg
sakte forover, vil selen forlenges slik at
du kan bevege deg rundt. Ved bråstopp
eller kollisjon, vil selen låses i stilling.
Den låser seg også hvis du prøver å lene
deg for raskt forover.
1GQA2083B180A01NF
1
2
Page 37 of 369
Sikkerhetssystem for bilen
20
3
✽✽
MERK
Trekk selen jevnt ut og slipp den, hvis
du ikke kan trekke ut sikkerhetsselen på
rullen. Nå kan du trekke selen jevnt ut.
Høydejustering
Du kan justere høyden på
skulderseleforankringen til en av 4
stillinger for å maksimal komfort og
sikkerhet.
Hvis høyden på justeringen av
sikkerhetsselen er for nær nakken din,
får du ikke den mest effektive
beskyttelsen. Skulderdelen skal justeres
slik at den ligger midt over brystet og
midt på skulderen nærmest døren, og
ikke nakken din.
Hvis du skal justere høyden på
sikkerhetsseleforankringen, kan du
senke eller heve høydejustereren tilpassende stilling. Trekk høydejustereren opp (1), for å heve
den. Skyv den ned (3) mens du trykker
på høydejusteringsknappen (2), for å
senke den.
Slipp knappen for å låse forankringen i
stilling. Prøv å skyve høydejustereren forå påse at den er låst i stilling.
OCM030026
Forsete
ADVARSEL
Påse at skulderseleforankringen er låst i stilling i riktig høyde.
Plasser aldri skulderselen over
nakken eller ansiktet. Feil
plassering av sikkerhetsselene
kan forårsake alvorlig
personskade ved en ulykke.
Hvis ikke sikkerhetsselene skiftes etter en ulykke, kan detføre til at de skadedesikkerhetsselene ikke gir nok
beskyttelse i tilfelle en senere
kollisjon, og føre til personskade
eller død. Skift sikkerhetsselene
så snart som mulig etter en
ulykke.
Page 38 of 369
321
Sikkerhetssystem for bilen
Spennen som er merket med "CENTER",
må brukes når du bruker sikkerhetsselen
i midten av baksetet.Løsne sikkerhetsselen:
Sikkerhetsselen utløses ved å trykke på
utløserknappen (1) i låsespennen. Selen
skal trekke seg automatisk tilbake på
rullen igjen, når den løsnes.
Hvis det ikke skjer må du kontrollere om
selen er vridd, og så prøve igjen.
B200A01NF
ADVARSEL
Du bør plassere hofteselen så lavt
og tett som mulig tvers over
hoftene, ikke over midjen. Hvis
hofteselen sitter for høyt over
midjen, kan det øke faren for
personskade ved en kollisjon.
Begge armene skal ikke være
under eller over selen. En arm skal
være over og den andre under, som
vist på tegningen. Bruk aldri sikkerhetsselen nærmest døren under armen.
OHM038028NB210A01NF1
Page 39 of 369
Sikkerhetssystem for bilen
22
3
Feste sikkerhetsbelte bak
Spennene på sikkerhetsbeltene bak kan
festes i lommen mellom bakseteryggen
og puten når de ikke er i bruk.
Sikkerhetsbeltet til midtsetet kan festes med spennen og beltet rullet inn i
lommen mellom bakseteryggen ogputen. Hvis du ruller opp beltebåndet i
beltestrammeren hjelper det til at
beltene ikke blir sittende fast bak eller
under setene.
Trekk til beltet ved å dra det opp, etter
at du har festet sikkerhetsbeltet.
OCM052031
OXM039030
2. seterad
3. seterad (hvis montert)
OCM052303
OCM052036
2. seterad
3. seterad (hvis montert)
FORSIKTIG
Når du skal bruke sikkerhetsbeltet,
bruker du det etter at du har tatt det
ut av strammeren.
Hvis du drar i sikkerhetsbeltet når deter lagret i strammeren, kan det skadestrammeren og/eller beltebåndet.
Page 40 of 369
323
Sikkerhetssystem for bilen
C020200BCM Sikkerhetsselestrammer
(hvis montert)
Bilen din er utstyrt med
sikkerhetsselestrammer til sjåføren og
passasjeren foran. Hensikten med
selestrammer er å sikre at
sikkerhetsselene sitter godt mot
passasjerenes kropper ved en
frontkollisjon. Sikkerhetsselestrammerne
kan aktiveres i tilfeller hvor
frontkollisjonen er kraftig nok, sammen
med kollisjonsputer.Når bilen bråstopper eller hvis
passasjeren prøver å lene seg forover for
raskt, vil sikkerhetsselerullen låse den i
stilling. I visse frontkollisjoner vil
strammeren aktiveres og trekker
sikkerhetsselen lengre inn mot kroppentil passasjeren.
Hvis systemet føler mer selestramming
av sikkerhetsselen til sjåføren eller
passasjeren når selestrammeren
aktiveres, vil belastningsbegrenseren
inne i strammeren løsne noe av trykket
på selen dette gjelder. (hvis montert)✽✽
MERK - hvis det er montert
veltesensor
Beltestrammeren aktiveres ikke bare
ved en frontkollisjon, men også ved
sidekollis jon eller velt, hvis bilen er
utstyrt med side- og gardinkollisjonspute.
✽
✽ MERK - uten veltesensor
Beltestrammeren aktiveres ikke bare
ved en frontkollisjon, men også ved
sidekollisjon, hvis bilen er utstyrt med
side- og gardinkollisjonspute.
Strammesystemet til sikkerhetsselen
består hovedsaklig av følgende
komponenter: Plasseringene er vist påtegningen:
1. SRS-varsellampe til kollisjonspute
2. Strammerullenhet
3. SRS-styreenhet
OED0303008KMB3311
