Hyundai Santa Fe 2010 Ägarmanual (in Swedish)

Lär känna bilen
80
4
D230300AFD

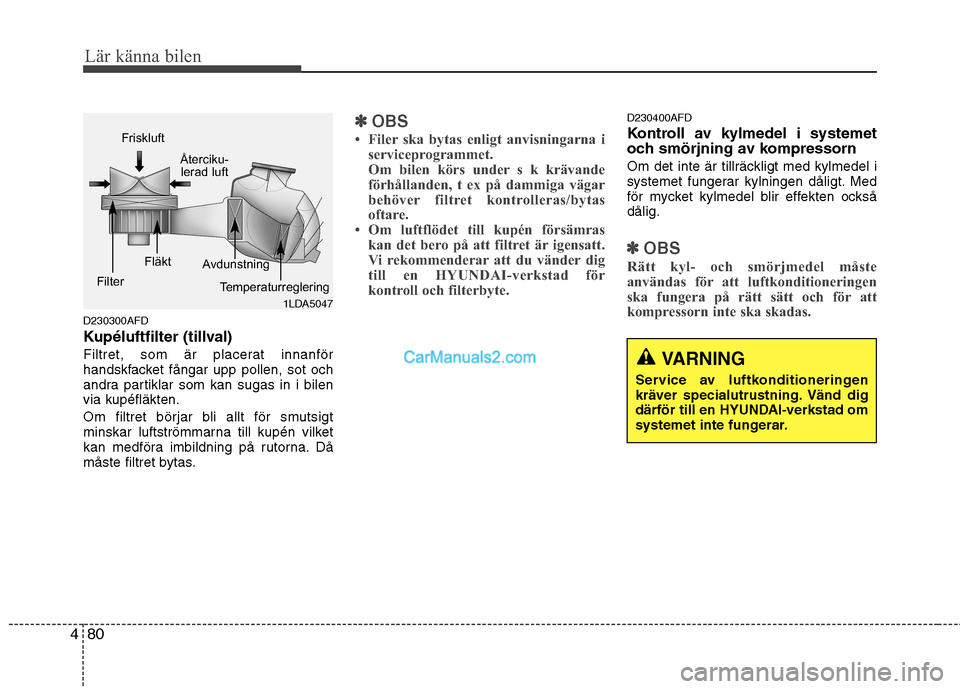

Kupéluftfilter (tillval)
Filtret, som är placerat innanför
handskfacket fångar upp pollen, sot och
andra partiklar som kan sugas in i bilenvia kupéfläkten.
Om filtret börjar bli allt för smutsigt
minskar luftströmmarna till kupén vilket
kan medföra imbildning på rutorna. Då
måste filtret bytas.
✽✽
OBS
 Filer ska bytas enligt anvisningarna i serviceprogrammet.
Om bilen körs under s k krävande
förhållanden, t ex på dammiga vägar
behöver filtret kontrolleras/bytas
oftare.
 Om luftflödet till kupén försämras kan det bero på att filtret är igensatt.
Vi rekommenderar att du vänder dig
till en HYUNDAI-verkstad för
kontroll och filterbyte.D230400AFD
Kontroll av kylmedel i systemet
och smörjning av kompressorn
Om det inte är tillräckligt med kylmedel i
systemet fungerar kylningen dåligt. Med
för mycket kylmedel blir effekten ocksådålig.
✽✽ OBS
Rätt kyl- och smörjmedel måste
användas för att luftkonditioneringen
ska fungera på rätt sätt och för att
kompressorn inte ska skadas.
1LDA5047
Friskluft
Återciku-lerad luft
Filter Fläkt
Avdunstning
Temperaturreglering
VARNING
Service av luftkonditioneringen
kräver specialutrustning. Vänd dig
därför till en HYUNDAI-verkstad om
systemet inte fungerar.

481
Lär känna bilen

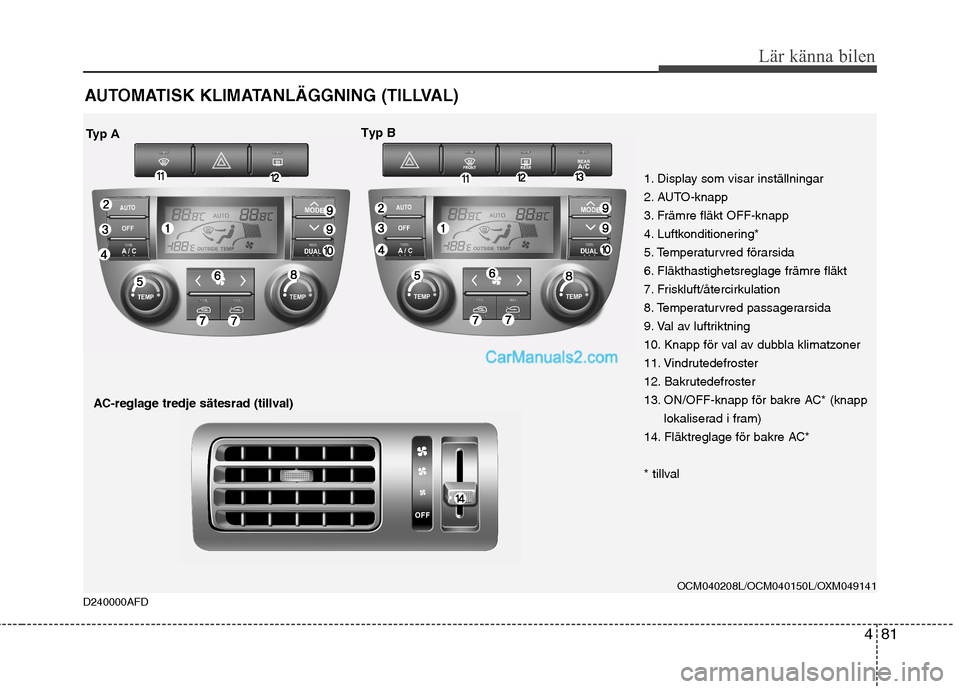

AUTOMATISK KLIMATANLÄGGNING (TILLVAL)
OCM040208L/OCM040150L/OXM049141
1. Display som visar inställningar
2. AUTO-knapp
3. Främre fläkt OFF-knapp
4. Luftkonditionering*
5. Temperaturvred förarsida
6. Fläkthastighetsreglage främre fläkt
7. Friskluft/återcirkulation
8. Temperaturvred passagerarsida
9. Val av luftriktning
10. Knapp för val av dubbla klimatzoner
11. Vindrutedefroster
12. Bakrutedefroster
13. ON/OFF-knapp för bakre AC* (knapp
lokaliserad i fram)
14. Fläktreglage för bakre AC*
* tillval
Typ A Typ B
AC-reglage tredje sätesrad (tillval)
D240000AFD

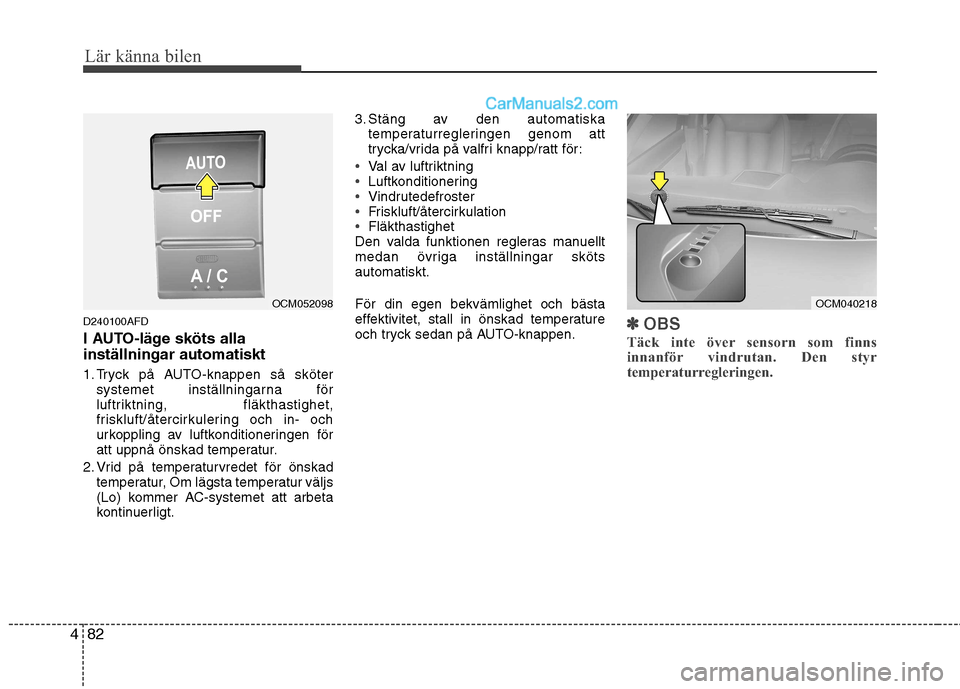

Lär känna bilen
82
4
D240100AFD
I AUTO-läge sköts alla inställningar automatiskt
1. Tryck på AUTO-knappen så sköter
systemet inställningarna för
luftriktning, fläkthastighet,
friskluft/återcirkulering och in- och
urkoppling av luftkonditioneringen för
att uppnå önskad temperatur.
2. Vrid på temperaturvredet för önskad temperatur, Om lägsta temperatur väljs
(Lo) kommer AC-systemet att arbeta
kontinuerligt. 3. Stäng av den automatiska
temperaturregleringen genom att
trycka/vrida på valfri knapp/ratt för:
Val av luftriktningLuftkonditioneringVindrutedefrosterFriskluft/återcirkulationFläkthastighet
Den valda funktionen regleras manuellt
medan övriga inställningar skötsautomatiskt. För din egen bekvämlighet och bästa
effektivitet, stall in önskad temperature
och tryck sedan på AUTO-knappen.
✽✽ OBS
Täck inte över sensorn som finns
innanför vindrutan. Den styr
temperaturregleringen.
OCM040218OCM052098

483
Lär känna bilen

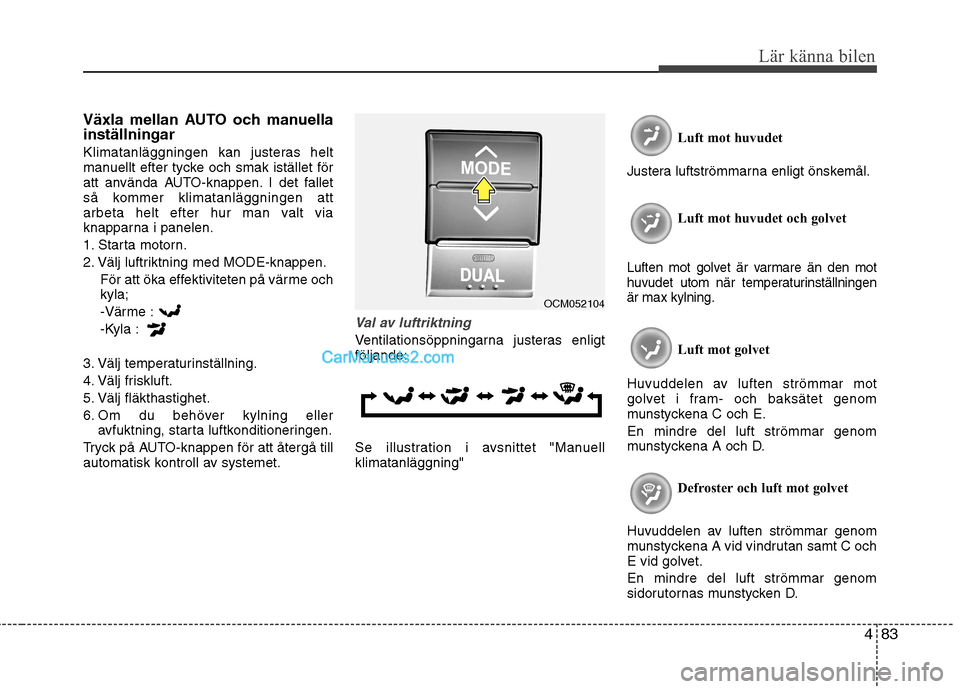

Växla mellan AUTO och manuella inställningar
Klimatanläggningen kan justeras helt
manuellt efter tycke och smak istället för
att använda AUTO-knappen. I det fallet
så kommer klimatanläggningen att
arbeta helt efter hur man valt via
knapparna i panelen.
1. Starta motorn.
2. Välj luftriktning med MODE-knappen.För att öka effektiviteten på värme och kyla;-Värme :
-Kyla :
3. Välj temperaturinställning.
4. Välj friskluft.
5. Välj fläkthastighet.
6. Om du behöver kylning eller avfuktning, starta luftkonditioneringen.
Tryck på AUTO-knappen för att återgå till
automatisk kontroll av systemet.
Val av luftriktning
Ventilationsöppningarna justeras enligt följande:
Se illustration i avsnittet "Manuell klimatanläggning" Luft mot huvudet
Justera luftströmmarna enligt önskemål.
Luft mot huvudet och golvet
Luften mot golvet är varmare än den mot
huvudet utom när temperaturinställningenär max kylning.
Luft mot golvet
Huvuddelen av luften strömmar mot
golvet i fram- och baksätet genom
munstyckena C och E. En mindre del luft strömmar genom
munstyckena A och D.
Defroster och luft mot golvet
Huvuddelen av luften strömmar genom
munstyckena A vid vindrutan samt C och
E vid golvet. En mindre del luft strömmar genom
sidorutornas munstycken D.
OCM052104

Lär känna bilen
84
4

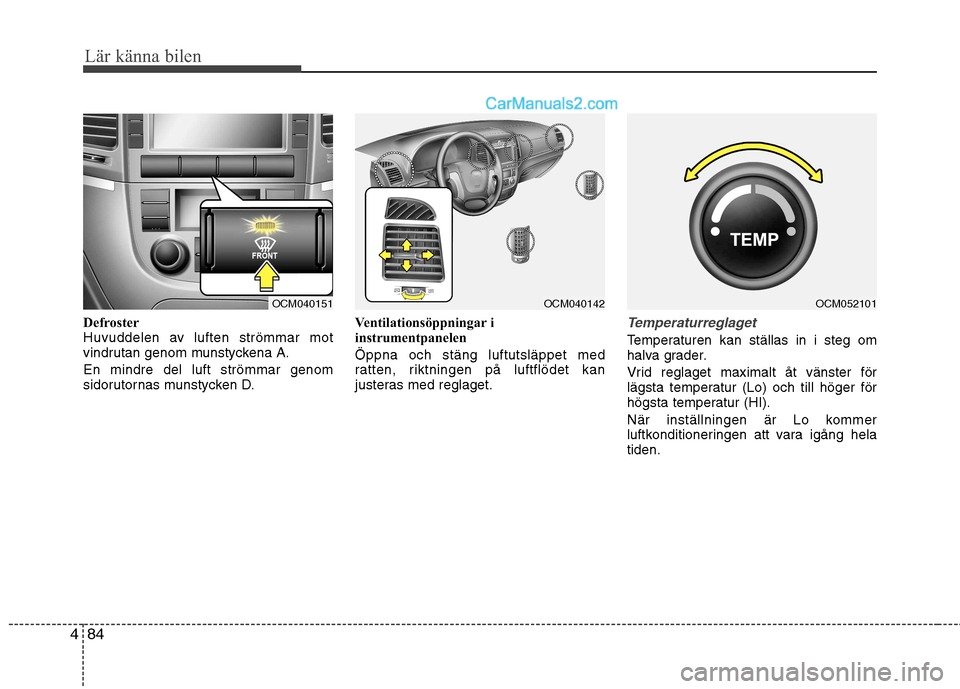

Defroster
Huvuddelen av luften strömmar mot
vindrutan genom munstyckena A. En mindre del luft strömmar genom
sidorutornas munstycken D. Ventilationsöppningar i
instrumentpanelen Öppna och stäng luftutsläppet med
ratten, riktningen på luftflödet kan
justeras med reglaget.Temperaturreglaget
Temperaturen kan ställas in i steg om
halva grader.
Vrid reglaget maximalt åt vänster för
lägsta temperatur (Lo) och till höger för
högsta temperatur (HI).
När inställningen är Lo kommer
luftkonditioneringen att vara igång helatiden.
OCM040151OCM040142OCM052101

485
Lär känna bilen

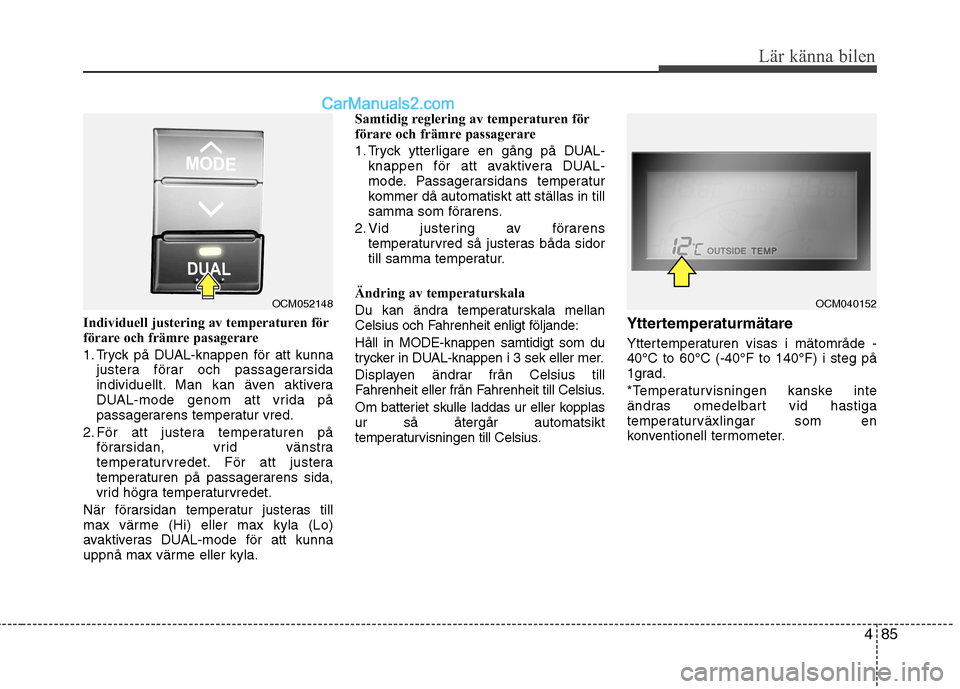

Individuell justering av temperaturen för
förare och främre pasagerare
1. Tryck på DUAL-knappen för att kunnajustera förar och passagerarsida
individuellt. Man kan även aktivera
DUAL-mode genom att vrida på
passagerarens temperatur vred.
2. För att justera temperaturen på förarsidan, vrid vänstra
temperaturvredet. För att justera
temperaturen på passagerarens sida,
vrid högra temperaturvredet.
När förarsidan temperatur justeras till
max värme (Hi) eller max kyla (Lo)
avaktiveras DUAL-mode för att kunna
uppnå max värme eller kyla. Samtidig reglering av temperaturen för
förare och främre passagerare
1. Tryck ytterligare en gång på DUAL-
knappen för att avaktivera DUAL-
mode. Passagerarsidans temperatur
kommer då automatiskt att ställas in till
samma som förarens.
2. Vid justering av förarens temperaturvred så justeras båda sidor
till samma temperatur.
Ändring av temperaturskala
Du kan ändra temperaturskala mellan
Celsius och Fahrenheit enligt följande: Håll in MODE-knappen samtidigt som du
trycker in DUAL-knappen i 3 sek eller mer.
Displayen ändrar från Celsius till
Fahrenheit eller från Fahrenheit till Celsius.
Om batteriet skulle laddas ur eller kopplas ur så återgår automatsikt
temperaturvisningen till Celsius. Yttertemperaturmätare
Yttertemperaturen visas i mätområde - 40°C to 60°C (-40°F to 140°F) i steg på
1grad.
*Temperaturvisningen kanske inte
ändras omedelbart vid hastiga
temperaturväxlingar som en
konventionell termometer.
OCM052148OCM040152

Lär känna bilen
86
4

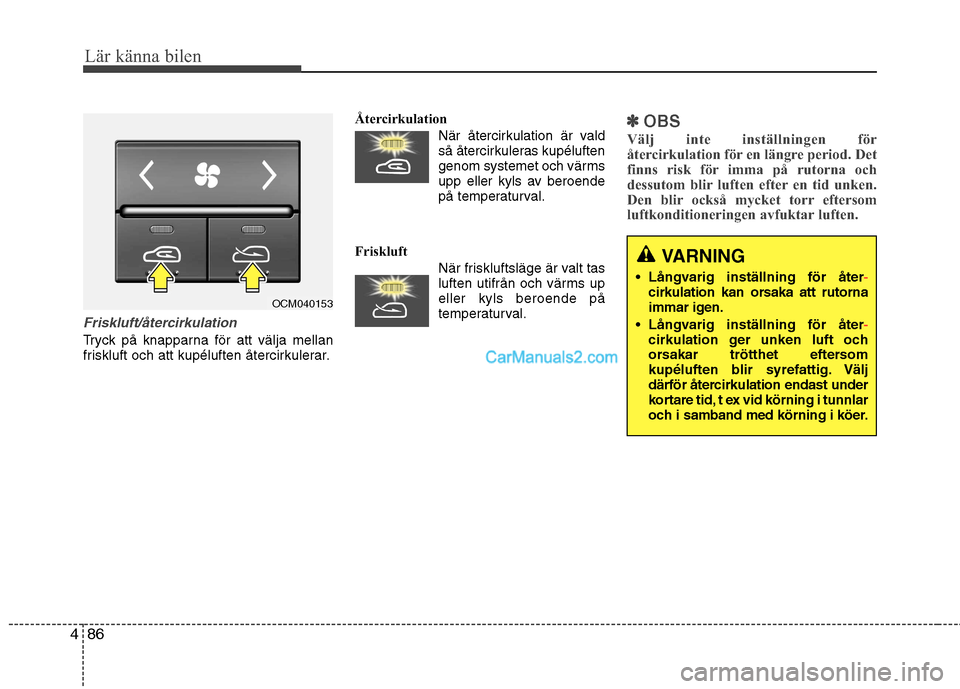

Friskluft/återcirkulation
Tryck på knapparna för att välja mellan
friskluft och att kupéluften återcirkulerar. Återcirkulation
När återcirkulation är vald
så återcirkuleras kupéluften
genom systemet och värms
upp eller kyls av beroende
på temperaturval.
Friskluft När friskluftsläge är valt tas
luften utifrån och värms upeller kyls beroende på
temperaturval.
✽✽OBS
Välj inte inställningen för
återcirkulation för en längre period. Det
finns risk för imma på rutorna och
dessutom blir luften efter en tid unken.
Den blir också mycket torr eftersom
luftkonditioneringen avfuktar luften.
OCM040153
VARNING
Långvarig inställning för åter
-cirkulation kan orsaka att rutorna
immar igen.
Långvarig inställning för åter
-cirkulation ger unken luft och
orsakar trötthet eftersom
kupéluften blir syrefattig. Välj
därför återcirkulation endast under
kortare tid, t ex vid körning i tunnlar
och i samband med körning i köer.

487

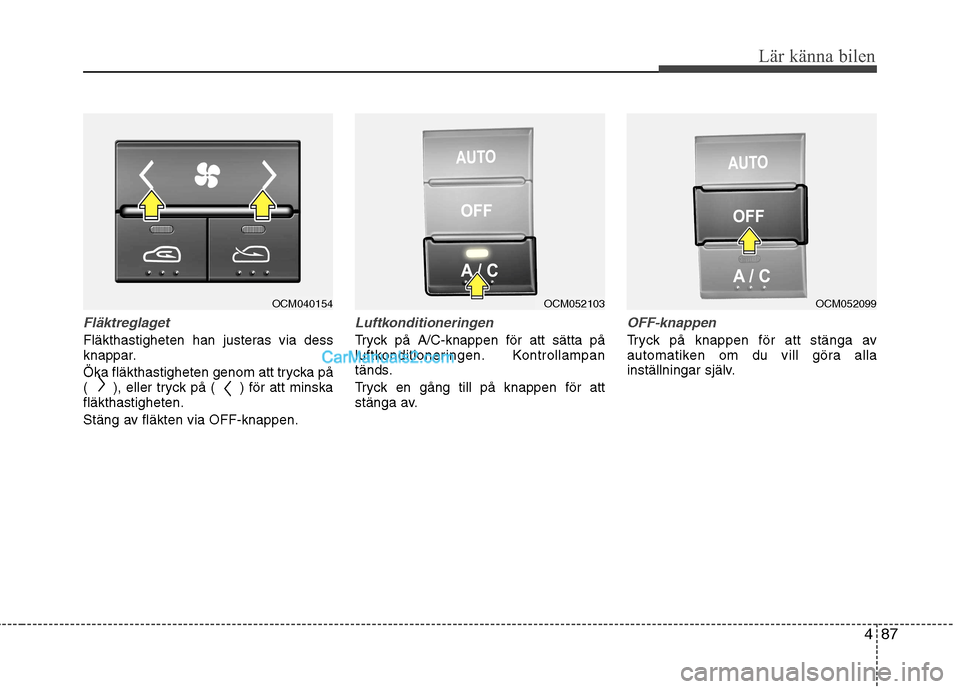

Lär känna bilen
Fläktreglaget
Fläkthastigheten han justeras via dess
knappar.
Öka fläkthastigheten genom att trycka på
( ), eller tryck på ( ) för att minskafläkthastigheten.
Stäng av fläkten via OFF-knappen.
Luftkonditioneringen
Tryck på A/C-knappen för att sätta på
luftkonditioneringen. Kontrollampan
tänds.
Tryck en gång till på knappen för att
stänga av.
OFF-knappen
Tryck på knappen för att stänga av
automatiken om du vill göra alla
inställningar själv.
OCM040154OCM052099OCM052103

Lär känna bilen
88
4

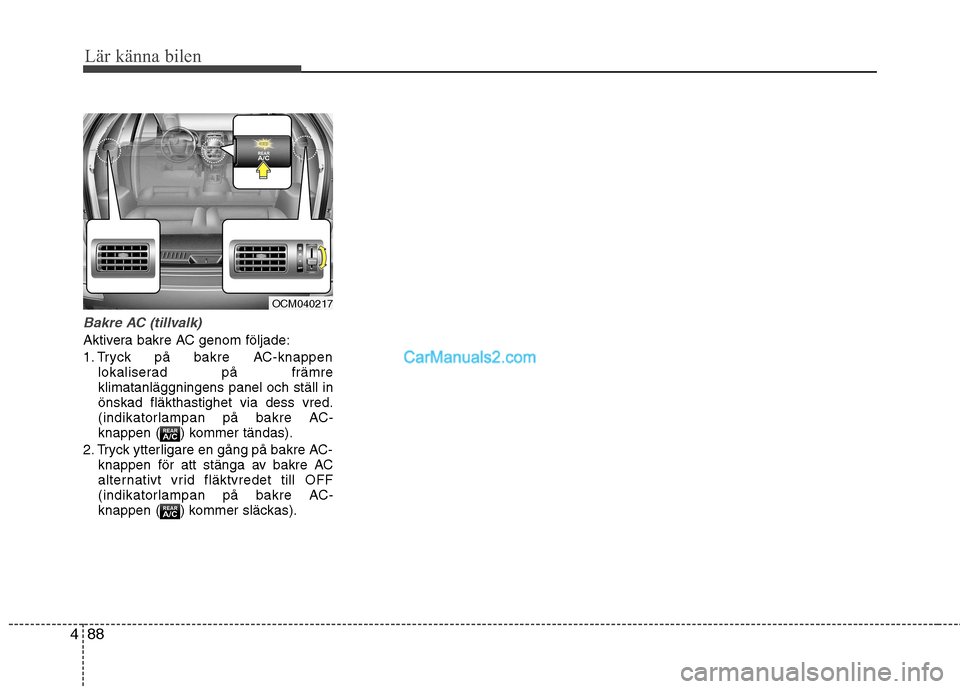

Bakre AC (tillvalk)
Aktivera bakre AC genom följade:
1. Tryck på bakre AC-knappen
lokaliserad på främre klimatanläggningens panel och ställ inönskad fläkthastighet via dess vred.
(indikatorlampan på bakre AC-
knappen ( ) kommer tändas).
2. Tryck ytterligare en gång på bakre AC- knappen för att stänga av bakre AC
alternativt vrid fläktvredet till OFF
(indikatorlampan på bakre AC-
knappen ( ) kommer släckas).
OCM040217

489
Lär känna bilen

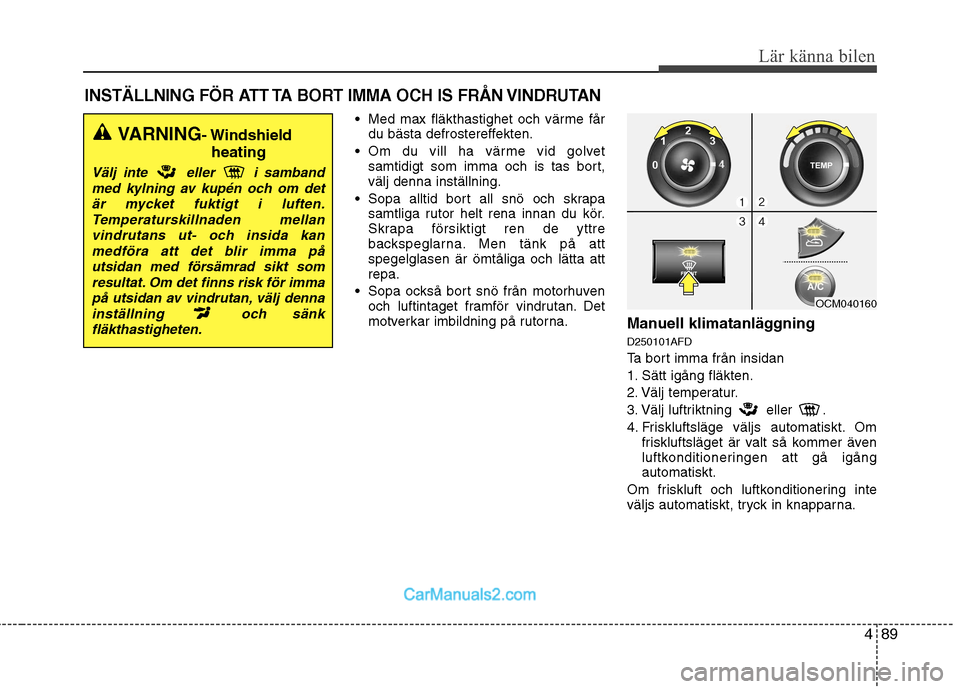

INSTÄLLNING FÖR ATT TA BORT IMMA OCH IS FRÅN VINDRUTAN Med max fläkthastighet och värme fårdu bästa defrostereffekten.
Om du vill ha värme vid golvet samtidigt som imma och is tas bort, välj denna inställning.
Sopa alltid bort all snö och skrapa samtliga rutor helt rena innan du kör.
Skrapa försiktigt ren de yttre
backspeglarna. Men tänk på attspegelglasen är ömtåliga och lätta attrepa.
Sopa också bort snö från motorhuven och luftintaget framför vindrutan. Det
motverkar imbildning på rutorna. Manuell klimatanläggning D250101AFD
Ta bort imma från insidan
1. Sätt igång fläkten.
2. Välj temperatur.
3. Välj luftriktning eller .
4. Friskluftsläge väljs automatiskt. Om
friskluftsläget är valt så kommer även
luftkonditioneringen att gå igångautomatiskt.
Om friskluft och luftkonditionering inte
väljs automatiskt, tryck in knapparna.
VARNING - Windshield
heating
Välj inte eller i samband
med kylning av kupén och om det
är mycket fuktigt i luften. Temperaturskillnaden mellanvindrutans ut- och insida kanmedföra att det blir imma på
utsidan med försämrad sikt som resultat. Om det finns risk för immapå utsidan av vindrutan, välj dennainställning och sänk
fläkthastigheten.
OCM040160
