Hyundai Santa Fe 2010 Ägarmanual (in Swedish)

75
Service och underhåll

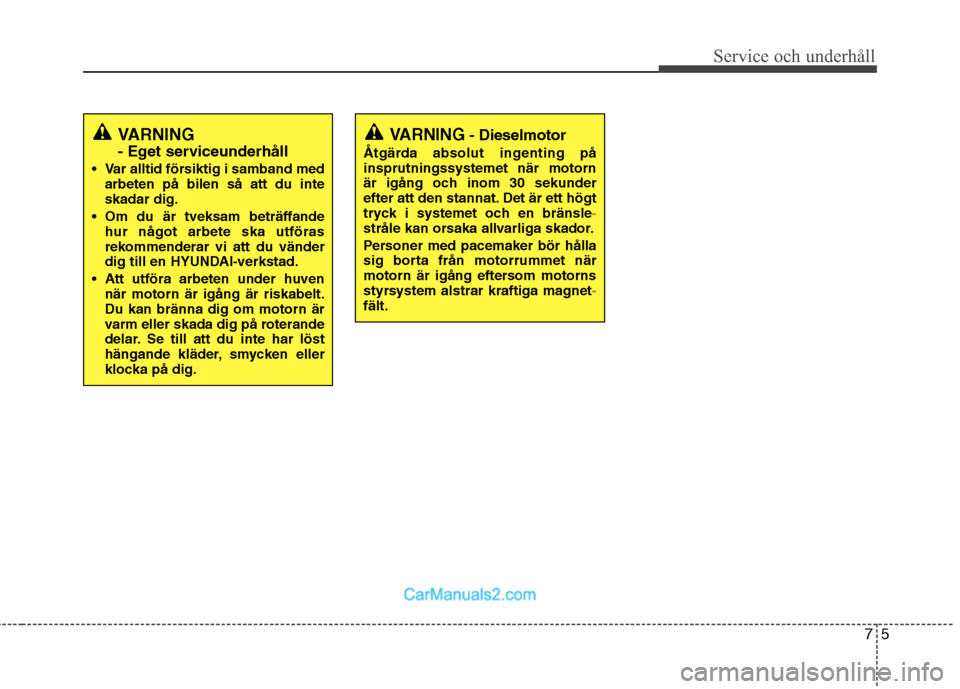

VARNING
- Eget serviceunderhåll
Var alltid försiktig i samband med arbeten på bilen så att du inte skadar dig.
Om du är tveksam beträffande hur något arbete ska utföras
rekommenderar vi att du vänder
dig till en HYUNDAI-verkstad.
Att utföra arbeten under huven när motorn är igång är riskabelt.Du kan bränna dig om motorn är
varm eller skada dig på roterande
delar. Se till att du inte har löst
hängande kläder, smycken eller
klocka på dig.VARNING - Dieselmotor
Åtgärda absolut ingenting på insprutningssystemet när motorn
är igång och inom 30 sekunder
efter att den stannat. Det är ett högt
tryck i systemet och en bränsle
-stråle kan orsaka allvarliga skador.
Personer med pacemaker bör hålla
sig borta från motorrummet när
motorn är igång eftersom motorns
styrsystem alstrar kraftiga magnet
-fält.

Service och underhåll
6
7
KONTROLLER UTÖVER SERVICEPROGRAMMET
G030000AFD
Vissa kontroller och åtgärder behöver
vidtas även mellan de ordinarie
servicetillfällena. Om du inte kan utföra
dessa själv, vänd dig till en HYUNDAI-
verkstad eller annan kunnig person.
Kontakta omedelbart en HYUNDAI-
verkstad vid minsta problem eller
driftstörning. Vänta inte till nästa
ordinarie servicetillfälle.
Följande kontroller täcks normalt inte av
några garantier. Räkna därför med
kostnader för arbete och eventuella oljor
och vätskor. G030101AUN
Kontrollera i samband med tankning:
Oljenivån i motorn.
Spolarvätskenivån.
Lufttrycket i däcken.
Nivån i kylvätskebehållaren.
G030102ACM
Var uppmärksam på under körning:
Har avgasljudet förändrats och luktar
det avgaser i bilen?
Vibrerar ratten eller känns det som den glappar eller har styrningen blivit trögare?
Har bilen en tendens att dra åt höger eller vänster på slät väg?
Låter det konstigt vid inbromsningar, drar bilen åt något håll, krävs det mer
kraft att bromsa eller sjunker
bromspedalen ovanligt djupt?
Känns den automatiska växellådan annorlunda?
Kontrollera manuellväxellåda samt kopplingens funktion.
Fungerar den automatiska växellådans P-läge.
Fungerar parkeringsbromsen som den ska?
Läcker det ut oljor eller vätskor under bilen? (Att det kommer kondensvatten
från luftkonditioneringen är normalt).
VARNING
Det är övertryck i kylsystemet vilket medför att ånga kan strömma ut om
du lossar locket på kylvätske
-behållaren när motorn är varm.

77
Service och underhåll

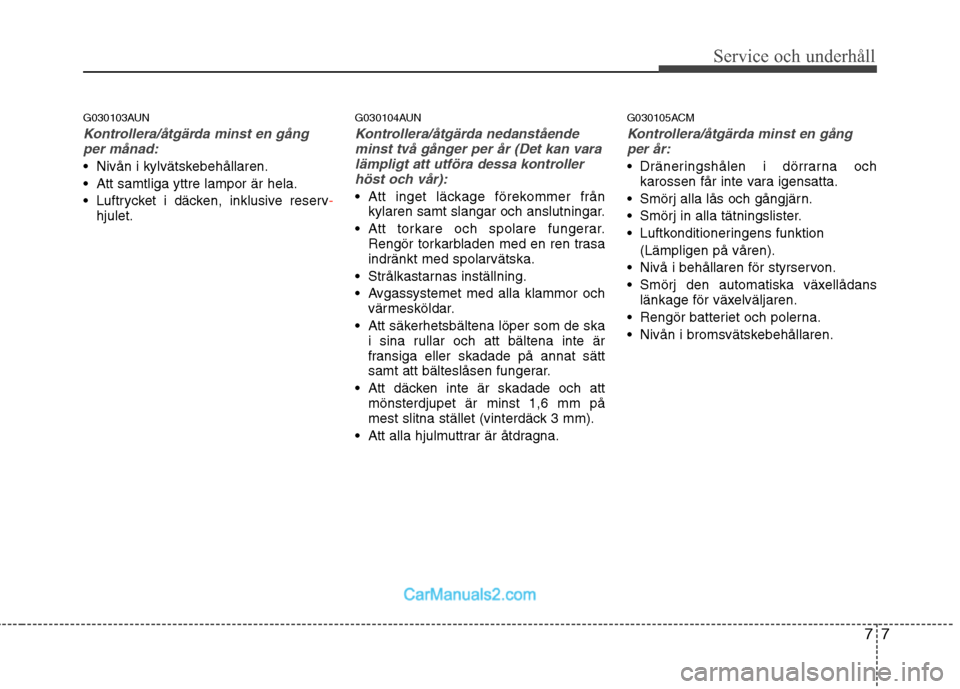

G030103AUN
Kontrollera/åtgärda minst en gångper månad:
Nivån i kylvätskebehållaren.
Att samtliga yttre lampor är hela.
Luftrycket i däcken, inklusive reserv
-hjulet. G030104AUN
Kontrollera/åtgärda nedanstående
minst två gånger per år (Det kan vara
lämpligt att utföra dessa kontrollerhöst och vår):
Att inget läckage förekommer från kylaren samt slangar och anslutningar.
Att torkare och spolare fungerar. Rengör torkarbladen med en ren trasa
indränkt med spolarvätska.
Strålkastarnas inställning.
Avgassystemet med alla klammor och värmesköldar.
Att säkerhetsbältena löper som de ska i sina rullar och att bältena inte är
fransiga eller skadade på annat sätt
samt att bälteslåsen fungerar.
Att däcken inte är skadade och att mönsterdjupet är minst 1,6 mm på
mest slitna stället (vinterdäck 3 mm).
Att alla hjulmuttrar är åtdragna. G030105ACM
Kontrollera/åtgärda minst en gång
per år:
Dräneringshålen i dörrarna och karossen får inte vara igensatta.
Smörj alla lås och gångjärn.
Smörj in alla tätningslister.
Luftkonditioneringens funktion (Lämpligen på våren).
Nivå i behållaren för styrservon.
Smörj den automatiska växellådans länkage för växelväljaren.
Rengör batteriet och polerna.
Nivån i bromsvätskebehållaren.

Service och underhåll
8
7

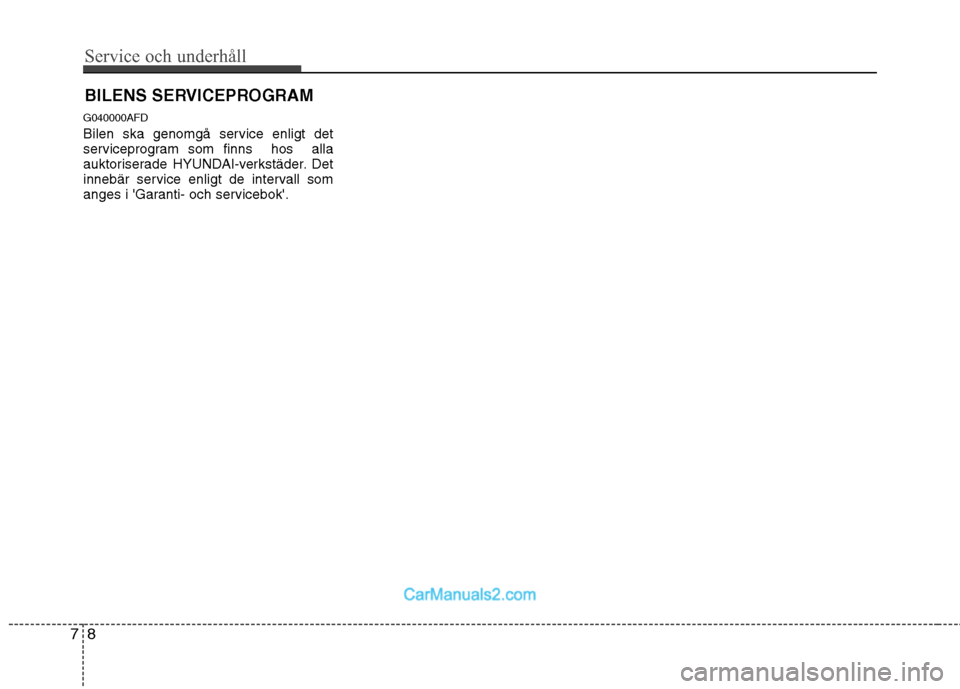

BILENS SERVICEPROGRAM
G040000AFD
Bilen ska genomgå service enligt det
serviceprogram som finns hos alla
auktoriserade HYUNDAI-verkstäder. Det
innebär service enligt de intervall som
anges i 'Garanti- och servicebok'.

79
Service och underhåll

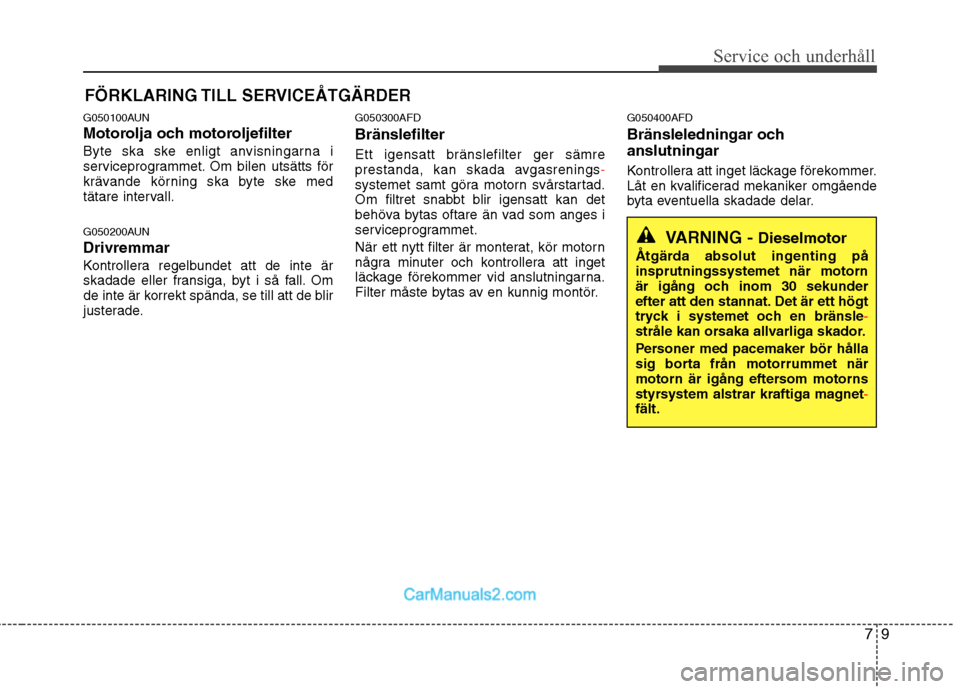

FÖRKLARING TILL SERVICEÅTGÄRDER
G050100AUN
Motorolja och motoroljefilter
Byte ska ske enligt anvisningarna i
serviceprogrammet. Om bilen utsätts för
krävande körning ska byte ske med
tätare intervall.
G050200AUN Drivremmar
Kontrollera regelbundet att de inte är
skadade eller fransiga, byt i så fall. Om
de inte är korrekt spända, se till att de blir
justerade. G050300AFD Bränslefilter Ett igensatt bränslefilter ger sämre
prestanda, kan skada avgasrenings
-systemet samt göra motorn svårstartad.
Om filtret snabbt blir igensatt kan det
behöva bytas oftare än vad som anges i
serviceprogrammet.
När ett nytt filter är monterat, kör motorn
några minuter och kontrollera att inget
läckage förekommer vid anslutningarna.
Filter måste bytas av en kunnig montör.
G050400AFD
Bränsleledningar och anslutningar
Kontrollera att inget läckage förekommer.
Låt en kvalificerad mekaniker omgående
byta eventuella skadade delar.
VARNING -
Dieselmotor
Åtgärda absolut ingenting på insprutningssystemet när motorn
är igång och inom 30 sekunder
efter att den stannat. Det är ett högt
tryck i systemet och en bränsle
-stråle kan orsaka allvarliga skador.
Personer med pacemaker bör hålla
sig borta från motorrummet när
motorn är igång eftersom motorns
styrsystem alstrar kraftiga magnet
-fält.

Service och underhåll
10
7

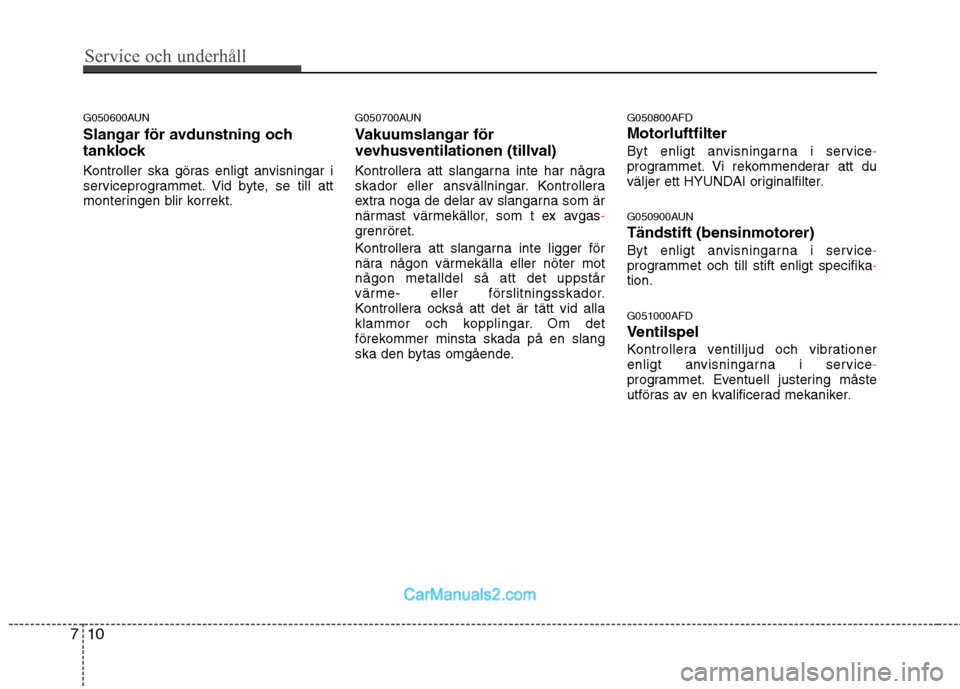

G050600AUN
Slangar för avdunstning och
tanklock
Kontroller ska göras enligt anvisningar i
serviceprogrammet. Vid byte, se till att
monteringen blir korrekt. G050700AUN
Vakuumslangar för
vevhusventilationen (tillval)
Kontrollera att slangarna inte har några
skador eller ansvällningar. Kontrollera
extra noga de delar av slangarna som är
närmast värmekällor, som t ex avgas
-grenröret.
Kontrollera att slangarna inte ligger för
nära någon värmekälla eller nöter motnågon metalldel så att det uppstår
värme- eller förslitningsskador.
Kontrollera också att det är tätt vid alla
klammor och kopplingar. Om det
förekommer minsta skada på en slang
ska den bytas omgående.G050800AFD Motorluftfilter
Byt enligt anvisningarna i service
-programmet. Vi rekommenderar att du
väljer ett HYUNDAI originalfilter.
G050900AUN Tändstift (bensinmotorer)
Byt enligt anvisningarna i service
-programmet och till stift enligt specifika-tion. G051000AFD
Ventilspel
Kontrollera ventilljud och vibrationer
enligt anvisningarna i service
-programmet. Eventuell justering måste
utföras av en kvalificerad mekaniker.

711
Service och underhåll
G051100AUN
Kylsystemet
Kontrollera kylaren, kylvätskebehållaren,
slangar och anslutningar. Det får inte
förekomma något läckage eller några
skador. Byt omgående skadade delar.
G051200AUN
Kylvätska
Vätskenivån ska kontrolleras
regelbundet och byte ska ske enligt
anvisningarna i serviceprogrammet.
G051300AUN
Olja i manuell växellåda
Kontrollera enligt anvisningarna i
serviceprogrammet.G051400AUN
Automatväxellådsolja
(tillval)
Växellådsoljan i automatväxellådan
behöver inte kontrolleras eller bytas
under normala körförhållanden. Vid
körning under svåra/hårda förhållanden
så skall oljan bytas hos en auktoriserad
HYUNDAI-verkstad enligt
serviceschemat i början av detta kapitel.
✽✽
OBS
Automatväxellådsolja är röd till färgen,
vartefter man använder bilen så kommer
färgen att bli mörkare.
Detta är normalt och skall inte tolkas som
ett tecken på att olja bör bytas bara för att
oljan blivit mörkare till färgen. G051500AUN
Bromsledningar
Kontrollera att det inte finns några
nötningsskador, annan förslitning,
sprickor eller läckage. Byt omgående
skadade delar.
G051600AUN
Bromsvätska
Kontrollera nivån på behållaren. Den ska ligga mellan MIN- och MAX-
markeringarna. Endast vätska med
beteckningen DOT 3 eller DOT 4 fårfyllas på.
VIKTIGT
Användandet av en icke godkänd
olja kan resultera i att fel eller skador uppstår.
Använd endast godkändtransmissionsolja som nämns iavsnittet "Oljor och vätskor" ikapitel 8.

Service och underhåll
12
7

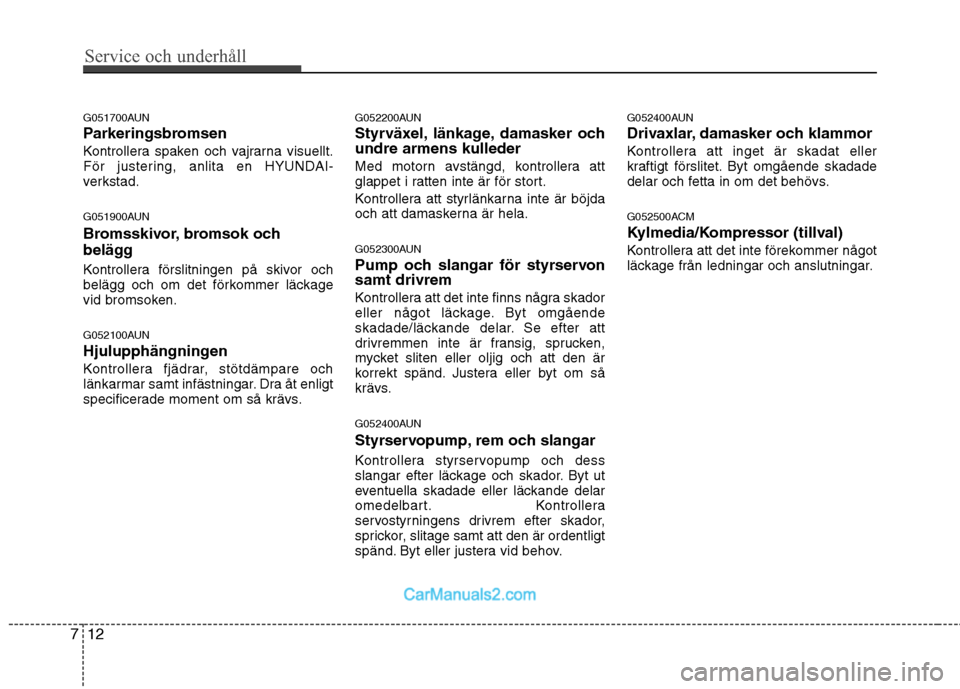

G051700AUN
Parkeringsbromsen
Kontrollera spaken och vajrarna visuellt.
För justering, anlita en HYUNDAI-
verkstad.
G051900AUN
Bromsskivor, bromsok och
belägg
Kontrollera förslitningen på skivor och
belägg och om det förkommer läckage
vid bromsoken.
G052100AUN
Hjulupphängningen
Kontrollera fjädrar, stötdämpare och
länkarmar samt infästningar. Dra åt enligt
specificerade moment om så krävs. G052200AUN
Styrväxel, länkage, damasker och undre armens kulleder
Med motorn avstängd, kontrollera att
glappet i ratten inte är för stort.
Kontrollera att styrlänkarna inte är böjda
och att damaskerna är hela.
G052300AUN
Pump och slangar för styrservon samt drivrem
Kontrollera att det inte finns några skador
eller något läckage. Byt omgående
skadade/läckande delar. Se efter att
drivremmen inte är fransig, sprucken,
mycket sliten eller oljig och att den är
korrekt spänd. Justera eller byt om så
krävs.
G052400AUN
Styrservopump, rem och slangar
Kontrollera styrservopump och dess
slangar efter läckage och skador. Byt ut
eventuella skadade eller läckande delar
omedelbart. Kontrollera
servostyrningens drivrem efter skador,
sprickor, slitage samt att den är ordentligt
spänd. Byt eller justera vid behov.G052400AUN
Drivaxlar, damasker och klammor
Kontrollera att inget är skadat eller
kraftigt förslitet. Byt omgående skadade
delar och fetta in om det behövs.
G052500ACM
Kylmedia/Kompressor (tillval)
Kontrollera att det inte förekommer något
läckage från ledningar och anslutningar.

713
Service och underhåll

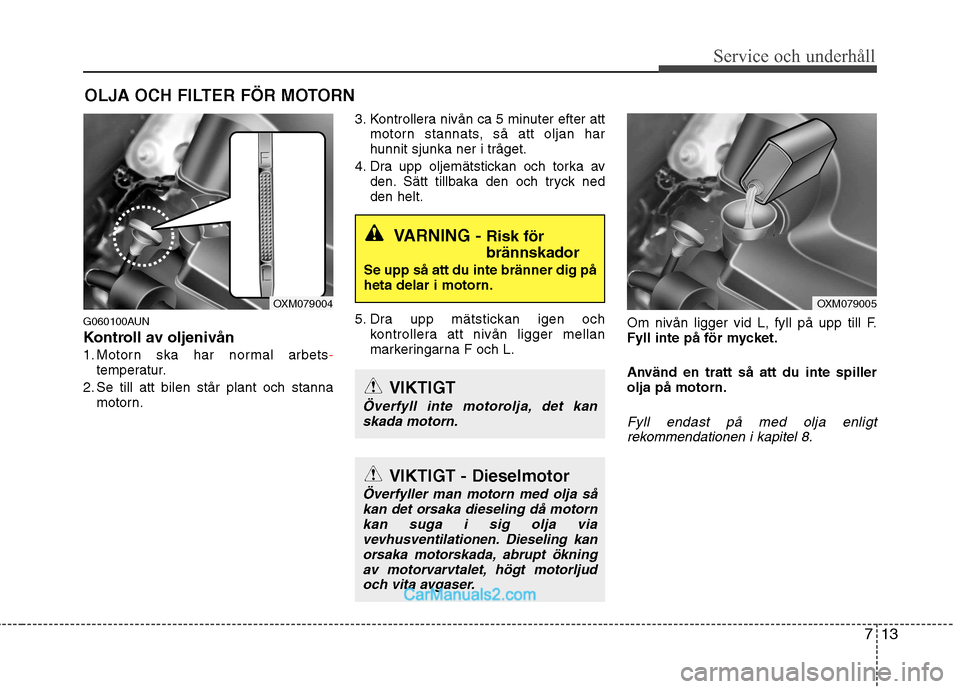

OLJA OCH FILTER FÖR MOTORN
G060100AUN
Kontroll av oljenivån
1. Motorn ska har normal arbets
-temperatur.
2. Se till att bilen står plant och stanna motorn. 3. Kontrollera nivån ca 5 minuter efter att
motorn stannats, så att oljan har hunnit sjunka ner i tråget.
4. Dra upp oljemätstickan och torka av den. Sätt tillbaka den och tryck nedden helt.
5. Dra upp mätstickan igen och kontrollera att nivån ligger mellan
markeringarna F och L. Om nivån ligger vid L, fyll på upp till F.
Fyll inte på för mycket.
Använd en tratt så att du inte spiller olja på motorn.
Fyll endast på med olja enligt
rekommendationen i kapitel 8.
VARNING - Risk för
brännskador
Se upp så att du inte bränner dig på heta delar i motorn.
OXM079004OXM079005
VIKTIGT
Överfyll inte motorolja, det kan skada motorn.
VIKTIGT - Dieselmotor
Överfyller man motorn med olja så
kan det orsaka dieseling då motornkan suga i sig olja via vevhusventilationen. Dieseling kanorsaka motorskada, abrupt ökning
av motorvarvtalet, högt motorljud och vita avgaser.

Service och underhåll
14
7

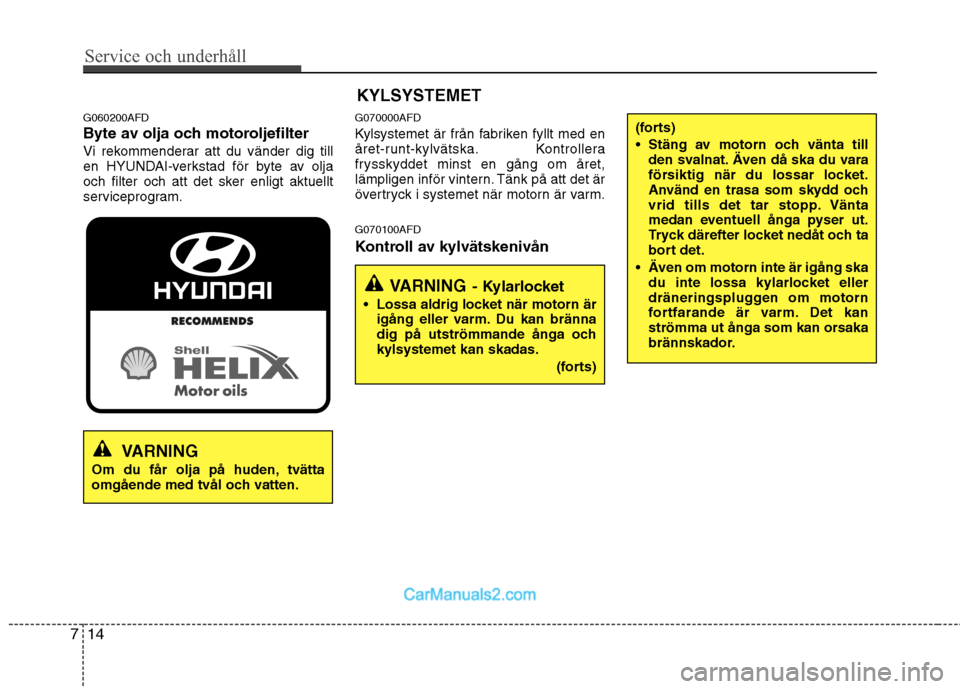

G060200AFD
Byte av olja och motoroljefilter
Vi rekommenderar att du vänder dig till
en HYUNDAI-verkstad för byte av olja
och filter och att det sker enligt aktuellt
serviceprogram. G070000AFD
Kylsystemet är från fabriken fyllt med en
året-runt-kylvätska. Kontrollera
frysskyddet minst en gång om året,
lämpligen inför vintern. Tänk på att det är
övertryck i systemet när motorn är varm. G070100AFD
Kontroll av kylvätskenivån
VARNING
Om du får olja på huden, tvätta
omgående med tvål och vatten.
KYLSYSTEMET
VARNING - Kylarlocket
Lossa aldrig locket när motorn är igång eller varm. Du kan bränna
dig på utströmmande ånga ochkylsystemet kan skadas.
(forts)
(forts)
Stäng av motorn och vänta tillden svalnat. Även då ska du vara
försiktig när du lossar locket.
Använd en trasa som skydd och
vrid tills det tar stopp. Vänta
medan eventuell ånga pyser ut.
Tryck därefter locket nedåt och ta
bort det.
Även om motorn inte är igång ska du inte lossa kylarlocket eller
dräneringspluggen om motorn
fortfarande är varm. Det kan
strömma ut ånga som kan orsaka
brännskador.
