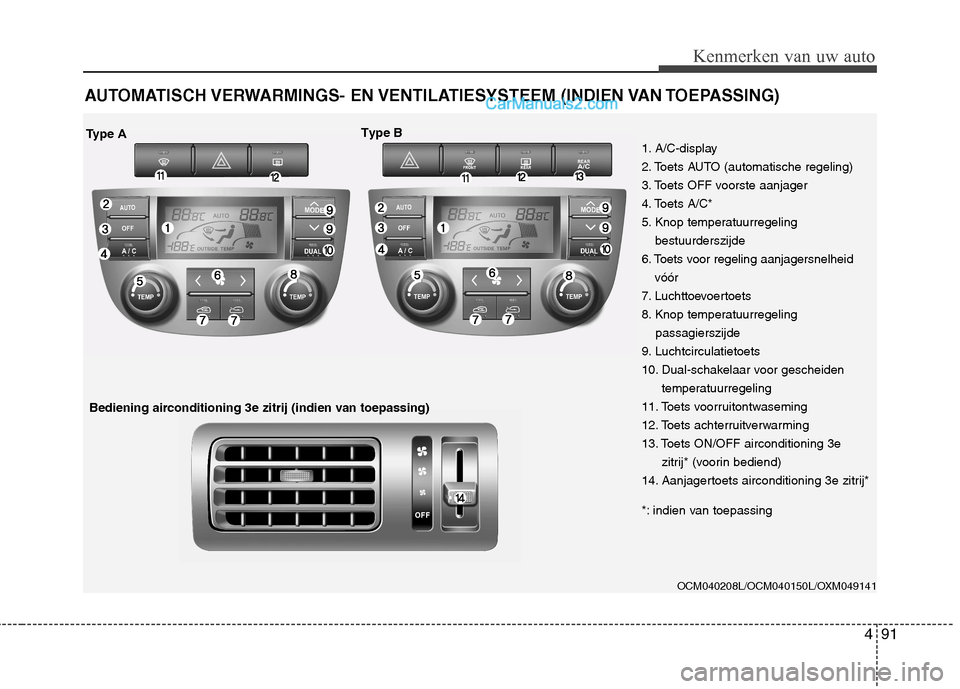

Hyundai Santa Fe 2011 Handleiding (in Dutch)

491
Kenmerken van uw auto
AUTOMATISCH VERWARMINGS- EN VENTILATIESYSTEEM (INDIEN VAN TOEPASSING)
OCM040208L/OCM040150L/OXM049141
1. A/C-display
2. Toets AUTO (automatische regeling)
3. Toets OFF voorste aanjager
4. Toets A/C*
5. Knop temperatuurregeling
bestuurderszijde
6. Toets voor regeling aanjagersnelheid vóór
7. Luchttoevoertoets
8. Knop temperatuurregeling passagierszijde
9. Luchtcirculatietoets
10. Dual-schakelaar voor gescheiden temperatuurregeling
11. Toets voorruitontwaseming
12. Toets achterruitverwarming
13. Toets ON/OFF airconditioning 3e zitrij* (voorin bediend)
14. Aanjagertoets airconditioning 3e zitrij*
*: indien van toepassing
Type A Type B
Bediening airconditioning 3e zitrij (indien van toepassing)

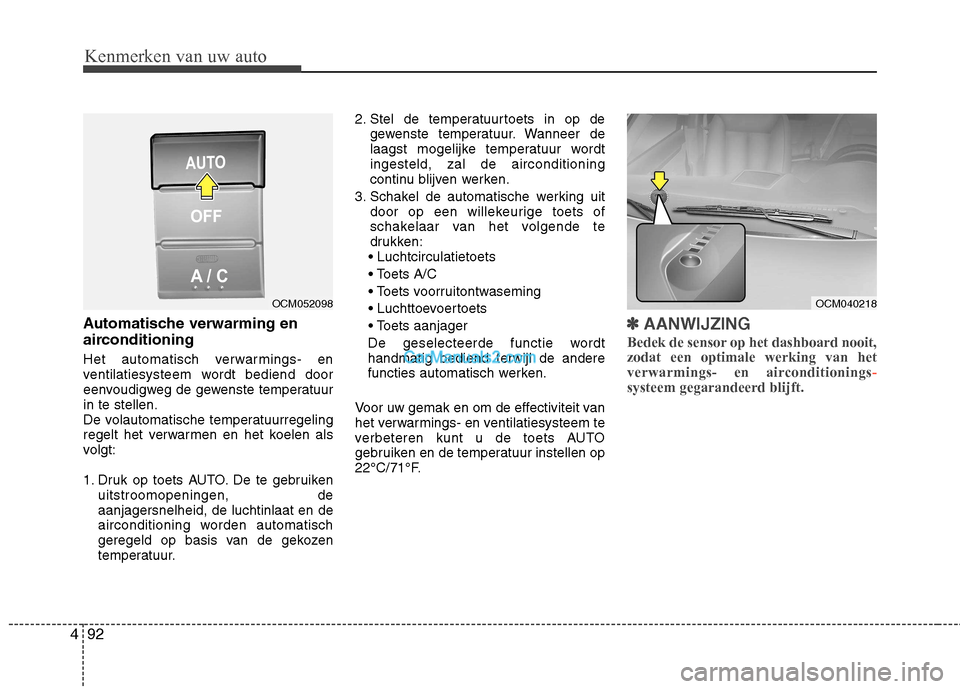

Kenmerken van uw auto
92
4
Automatische verwarming en
airconditioning
Het automatisch verwarmings- en
ventilatiesysteem wordt bediend door
eenvoudigweg de gewenste temperatuurin te stellen.
De volautomatische temperatuurregeling
regelt het verwarmen en het koelen als
volgt:
1. Druk op toets AUTO. De te gebruiken
uitstroomopeningen, de aanjagersnelheid, de luchtinlaat en de
airconditioning worden automatisch
geregeld op basis van de gekozen
temperatuur. 2. Stel de temperatuurtoets in op de
gewenste temperatuur. Wanneer de
laagst mogelijke temperatuur wordtingesteld, zal de airconditioning
continu blijven werken.
3. Schakel de automatische werking uit door op een willekeurige toets of
schakelaar van het volgende te
drukken:





De geselecteerde functie wordt handmatig bediend terwijl de andere
functies automatisch werken.
Voor uw gemak en om de effectiviteit van
het verwarmings- en ventilatiesysteem te
verbeteren kunt u de toets AUTO
gebruiken en de temperatuur instellen op
22°C/71°F.✽✽ AANWIJZING
Bedek de sensor op het dashboard nooit, zodat een optimale werking van het
verwarmings- en airconditionings
-systeem gegarandeerd blijft.
OCM040218OCM052098

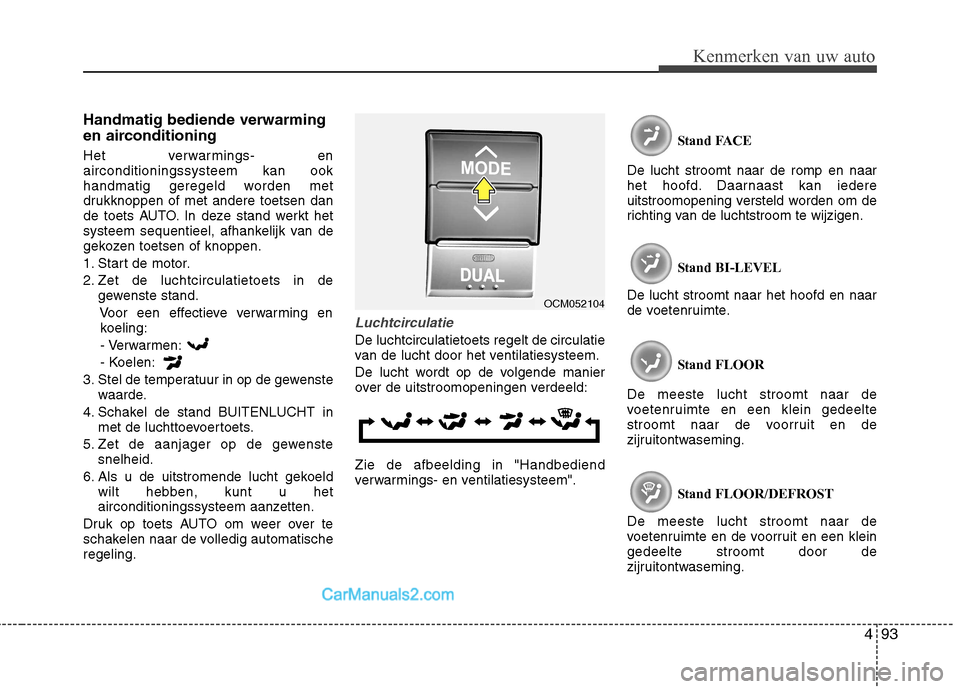

493
Kenmerken van uw auto
Handmatig bediende verwarming
en airconditioning
Het verwarmings- en airconditioningssysteem kan ook
handmatig geregeld worden met
drukknoppen of met andere toetsen dan
de toets AUTO. In deze stand werkt het
systeem sequentieel, afhankelijk van de
gekozen toetsen of knoppen.
1. Start de motor.
2. Zet de luchtcirculatietoets in degewenste stand.
Voor een effectieve verwarming enkoeling:
- Verwarmen:
- Koelen:
3. Stel de temperatuur in op de gewenste waarde.
4. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
5. Zet de aanjager op de gewenste snelheid.
6. Als u de uitstromende lucht gekoeld wilt hebben, kunt u het
airconditioningssysteem aanzetten.
Druk op toets AUTO om weer over te
schakelen naar de volledig automatischeregeling.
Luchtcirculatie
De luchtcirculatietoets regelt de circulatie
van de lucht door het ventilatiesysteem.
De lucht wordt op de volgende manier
over de uitstroomopeningen verdeeld: Zie de afbeelding in "Handbediend
verwarmings- en ventilatiesysteem". Stand FACE
De lucht stroomt naar de romp en naar
het hoofd. Daarnaast kan iedere
uitstroomopening versteld worden om de
richting van de luchtstroom te wijzigen.
Stand BI-LEVEL
De lucht stroomt naar het hoofd en naar
de voetenruimte.
Stand FLOOR
De meeste lucht stroomt naar de
voetenruimte en een klein gedeelte
stroomt naar de voorruit en de
zijruitontwaseming.
Stand FLOOR/DEFROST
De meeste lucht stroomt naar de
voetenruimte en de voorruit en een kleingedeelte stroomt door de
zijruitontwaseming.
OCM052104

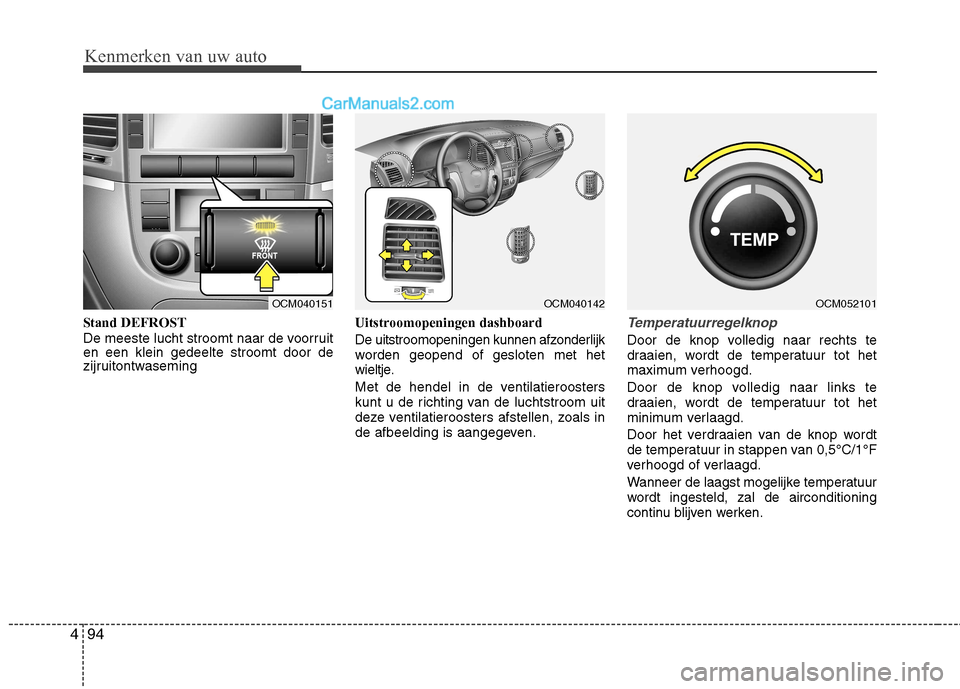

Kenmerken van uw auto
94
4
Stand DEFROST
De meeste lucht stroomt naar de voorruit en een klein gedeelte stroomt door de
zijruitontwaseming Uitstroomopeningen dashboard
De uitstroomopeningen kunnen afzonderlijk
worden geopend of gesloten met het
wieltje.
Met de hendel in de ventilatieroosters
kunt u de richting van de luchtstroom uit
deze ventilatieroosters afstellen, zoals in
de afbeelding is aangegeven.Temperatuurregelknop
Door de knop volledig naar rechts te
draaien, wordt de temperatuur tot het
maximum verhoogd.
Door de knop volledig naar links te
draaien, wordt de temperatuur tot het
minimum verlaagd.
Door het verdraaien van de knop wordt
de temperatuur in stappen van 0,5°C/1°F
verhoogd of verlaagd.
Wanneer de laagst mogelijke temperatuur
wordt ingesteld, zal de airconditioning
continu blijven werken.
OCM040151OCM040142OCM052101

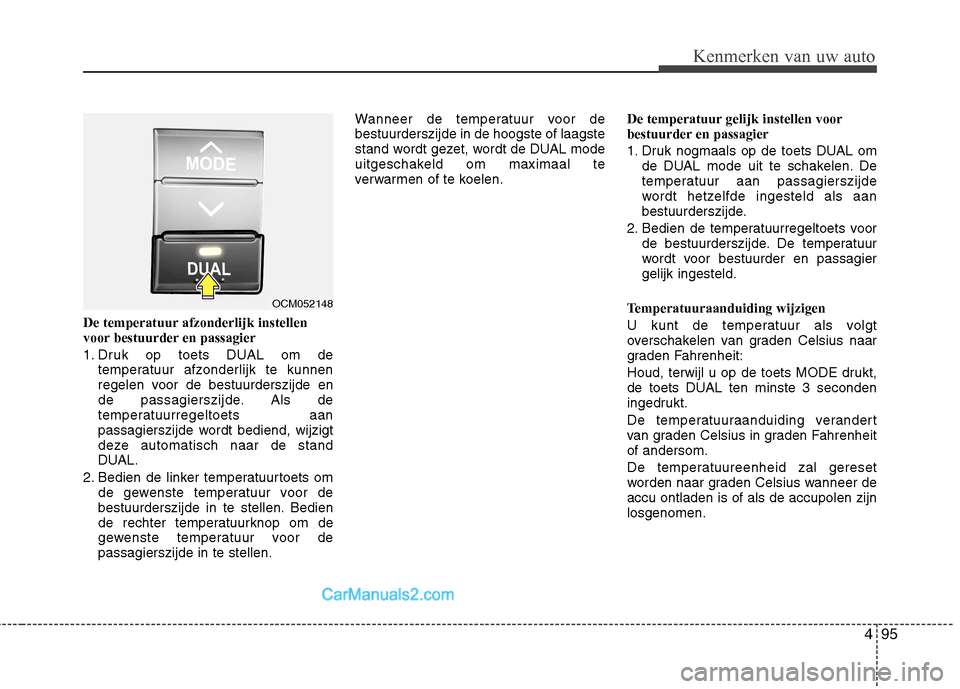

495
Kenmerken van uw auto
De temperatuur afzonderlijk instellen
voor bestuurder en passagier
1. Druk op toets DUAL om detemperatuur afzonderlijk te kunnen
regelen voor de bestuurderszijde en
de passagierszijde. Als de
temperatuurregeltoets aan
passagierszijde wordt bediend, wijzigt
deze automatisch naar de stand
DUAL.
2. Bedien de linker temperatuurtoets om de gewenste temperatuur voor de
bestuurderszijde in te stellen. Bedien
de rechter temperatuurknop om de
gewenste temperatuur voor depassagierszijde in te stellen. Wanneer de temperatuur voor debestuurderszijde in de hoogste of laagste
stand wordt gezet, wordt de DUAL mode
uitgeschakeld om maximaal te
verwarmen of te koelen.
De temperatuur gelijk instellen voor
bestuurder en passagier
1. Druk nogmaals op de toets DUAL om
de DUAL mode uit te schakelen. De
temperatuur aan passagierszijde
wordt hetzelfde ingesteld als aan
bestuurderszijde.
2. Bedien de temperatuurregeltoets voor de bestuurderszijde. De temperatuur
wordt voor bestuurder en passagiergelijk ingesteld.
Temperatuuraanduiding wijzigen
U kunt de temperatuur als volgt
overschakelen van graden Celsius naar
graden Fahrenheit:
Houd, terwijl u op de toets MODE drukt,
de toets DUAL ten minste 3 seconden
ingedrukt.
De temperatuuraanduiding verandert
van graden Celsius in graden Fahrenheitof andersom.
De temperatuureenheid zal gereset
worden naar graden Celsius wanneer deaccu ontladen is of als de accupolen zijnlosgenomen.
OCM052148

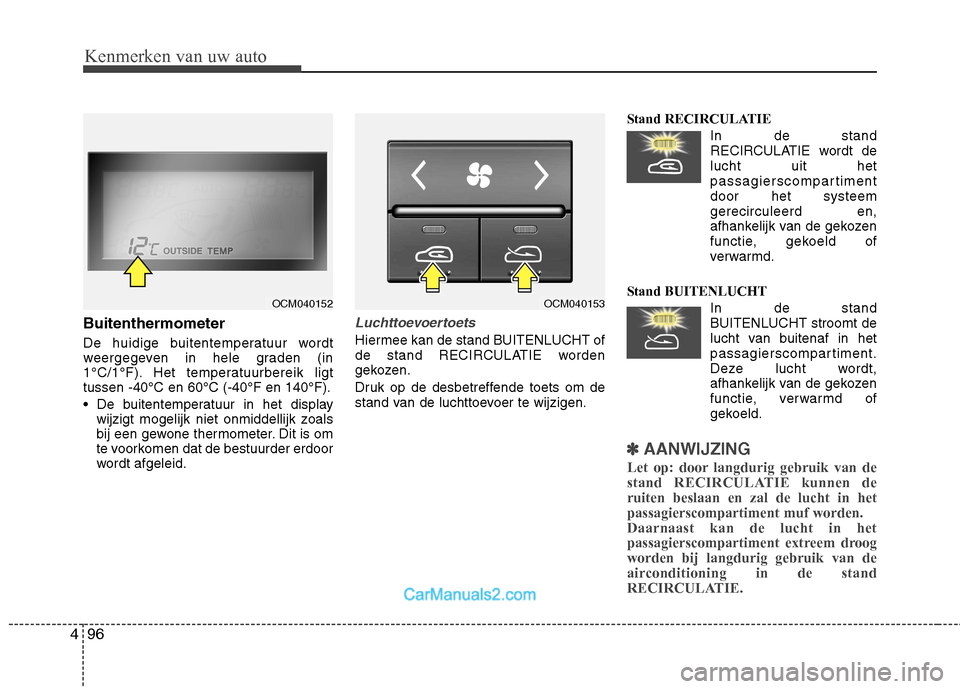

Kenmerken van uw auto
96
4
Buitenthermometer
De huidige buitentemperatuur wordt
weergegeven in hele graden (in
1°C/1°F). Het temperatuurbereik ligttussen -40°C en 60°C (-40°F en 140°F).

wijzigt mogelijk niet onmiddellijk zoals
bij een gewone thermometer. Dit is om
te voorkomen dat de bestuurder erdoor
wordt afgeleid.Luchttoevoertoets
Hiermee kan de stand BUITENLUCHT of
de stand RECIRCULATIE worden
gekozen.
Druk op de desbetreffende toets om de
stand van de luchttoevoer te wijzigen. Stand RECIRCULATIE
In de standRECIRCULATIE wordt delucht uit het
passagierscompartimentdoor het systeemgerecirculeerd en,
afhankelijk van de gekozen
functie, gekoeld of
verwarmd.
Stand BUITENLUCHT In de standBUITENLUCHT stroomt de
lucht van buitenaf in het
passagierscompartiment.
Deze lucht wordt,
afhankelijk van de gekozen
functie, verwarmd of
gekoeld.
✽✽ AANWIJZING
Let op: door langdurig gebruik van de
stand RECIRCULATIE kunnen deruiten beslaan en zal de lucht in hetpassagierscompartiment muf worden.Daarnaast kan de lucht in het
passagierscompartiment extreem droogworden bij langdurig gebruik van de
airconditioning in de stand
RECIRCULATIE.
OCM040153OCM040152

497
Kenmerken van uw auto

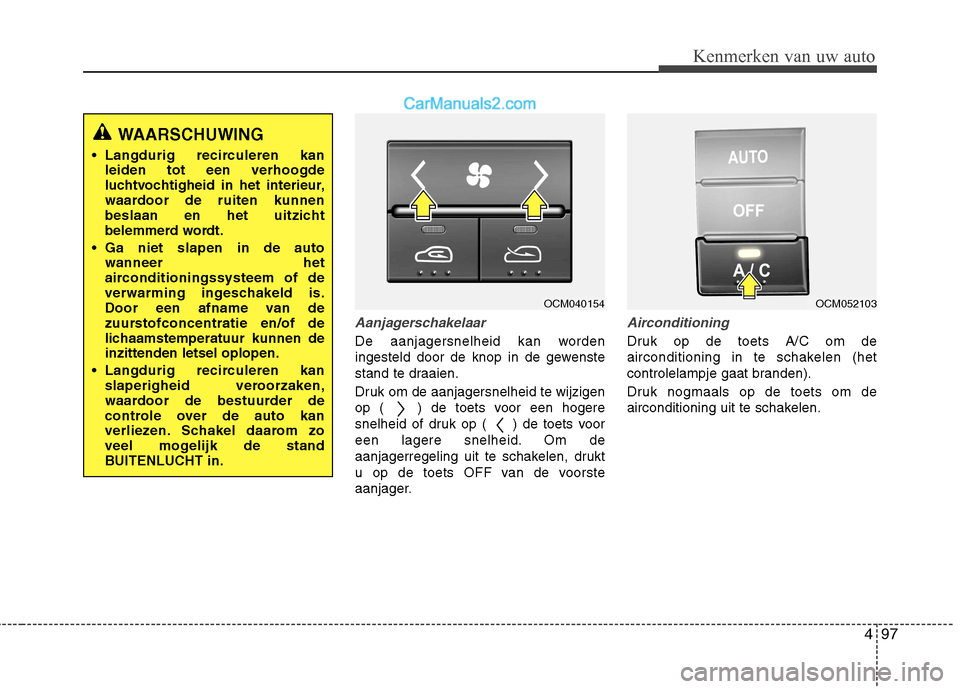

Aanjagerschakelaar
De aanjagersnelheid kan worden
ingesteld door de knop in de gewenste
stand te draaien.
Druk om de aanjagersnelheid te wijzigen
op ( ) de toets voor een hogere
snelheid of druk op ( ) de toets voor
een lagere snelheid. Om de
aanjagerregeling uit te schakelen, drukt
u op de toets OFF van de voorste
aanjager.
Airconditioning
Druk op de toets A/C om de
airconditioning in te schakelen (het
controlelampje gaat branden).
Druk nogmaals op de toets om de
airconditioning uit te schakelen.
WAARSCHUWING
Langdurig recirculeren kan leiden tot een verhoogde
luchtvochtigheid in het interieur,
waardoor de ruiten kunnen
beslaan en het uitzicht
belemmerd wordt.
Ga niet slapen in de auto wanneer het
airconditioningssysteem of de
verwarming ingeschakeld is.
Door een afname van de
zuurstofconcentratie en/of de
lichaamstemperatuur kunnen deinzittenden letsel oplopen.
Langdurig recirculeren kan slaperigheid veroorzaken,
waardoor de bestuurder de
controle over de auto kan
verliezen. Schakel daarom zo
veel mogelijk de stand
BUITENLUCHT in.
OCM040154OCM052103

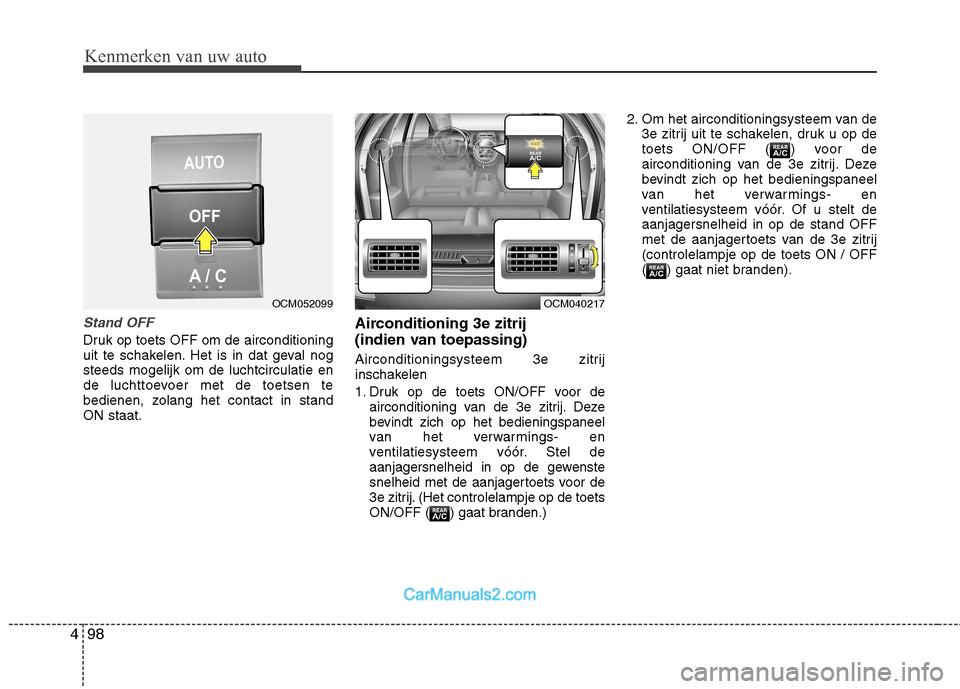

Kenmerken van uw auto
98
4
Stand OFF
Druk op toets OFF om de airconditioning
uit te schakelen. Het is in dat geval nogsteeds mogelijk om de luchtcirculatie en
de luchttoevoer met de toetsen te
bedienen, zolang het contact in standON staat. Airconditioning 3e zitrij
(indien van toepassing)
Airconditioningsysteem 3e zitrij
inschakelen
1. Druk op de toets ON/OFF voor de
airconditioning van de 3e zitrij. Deze
bevindt zich op het bedieningspaneel
van het verwarmings- en
ventilatiesysteem vóór. Stel de
aanjagersnelheid in op de gewenste
snelheid met de aanjagertoets voor de
3e zitrij. (Het controlelampje op de toets
ON/OFF ( ) gaat branden.) 2. Om het airconditioningsysteem van de
3e zitrij uit te schakelen, druk u op de
toets ON/OFF ( ) voor de
airconditioning van de 3e zitrij. Deze
bevindt zich op het bedieningspaneel
van het verwarmings- en
ventilatiesysteem vóór. Of u stelt deaanjagersnelheid in op de stand OFF
met de aanjagertoets van de 3e zitrij(controlelampje op de toets ON / OFF
( ) gaat niet branden).
OCM052099OCM040217

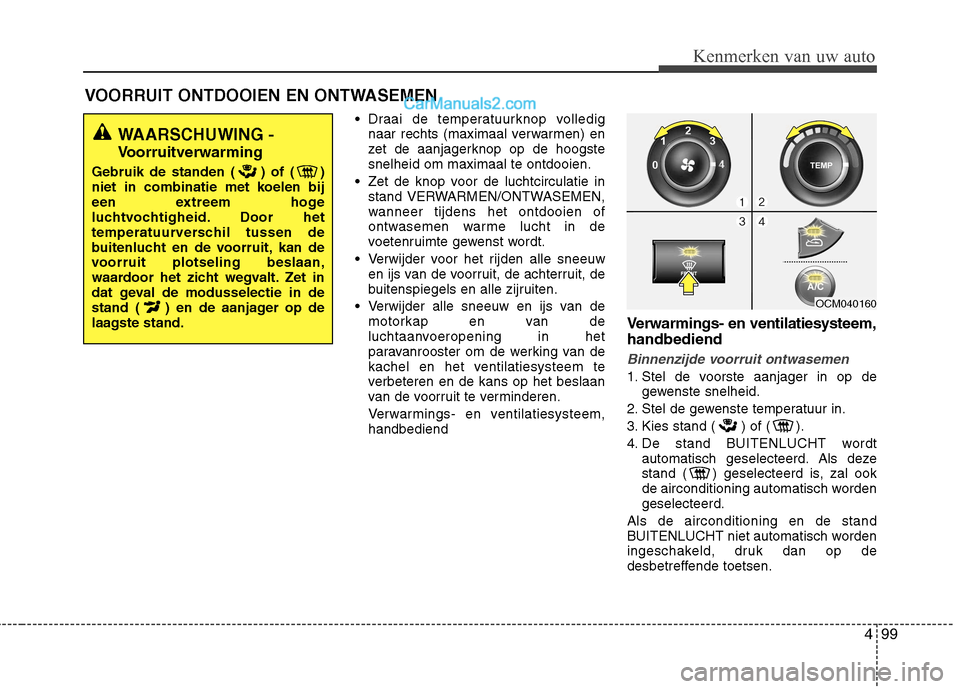

499
Kenmerken van uw auto
Draai de temperatuurknop volledignaar rechts (maximaal verwarmen) en
zet de aanjagerknop op de hoogstesnelheid om maximaal te ontdooien.
Zet de knop voor de luchtcirculatie in stand VERWARMEN/ONTWASEMEN,
wanneer tijdens het ontdooien of
ontwasemen warme lucht in de
voetenruimte gewenst wordt.
Verwijder voor het rijden alle sneeuw en ijs van de voorruit, de achterruit, de
buitenspiegels en alle zijruiten.
Verwijder alle sneeuw en ijs van de motorkap en van de
luchtaanvoeropening in het
paravanrooster om de werking van de
kachel en het ventilatiesysteem te
verbeteren en de kans op het beslaan
van de voorruit te verminderen.
Verwarmings- en ventilatiesysteem, handbediend Verwarmings- en ventilatiesysteem, handbediend
Binnenzijde voorruit ontwasemen
1. Stel de voorste aanjager in op de
gewenste snelheid.
2. Stel de gewenste temperatuur in.
3. Kies stand ( ) of ( ).
4. De stand BUITENLUCHT wordt automatisch geselecteerd. Als deze
stand ( ) geselecteerd is, zal ook
de airconditioning automatisch wordengeselecteerd.
Als de airconditioning en de stand
BUITENLUCHT niet automatisch worden
ingeschakeld, druk dan op de
desbetreffende toetsen.
VOORRUIT ONTDOOIEN EN ONTWASEMEN
WAARSCHUWING -
Voorruitverwarming
Gebruik de standen ( ) of ( )
niet in combinatie met koelen bij
een extreem hoge
luchtvochtigheid. Door het
temperatuurverschil tussen de
buitenlucht en de voorruit, kan de
voorruit plotseling beslaan,
waardoor het zicht wegvalt. Zet in
dat geval de modusselectie in de
stand ( ) en de aanjager op de
laagste stand.
OCM040160

Kenmerken van uw auto
100
4

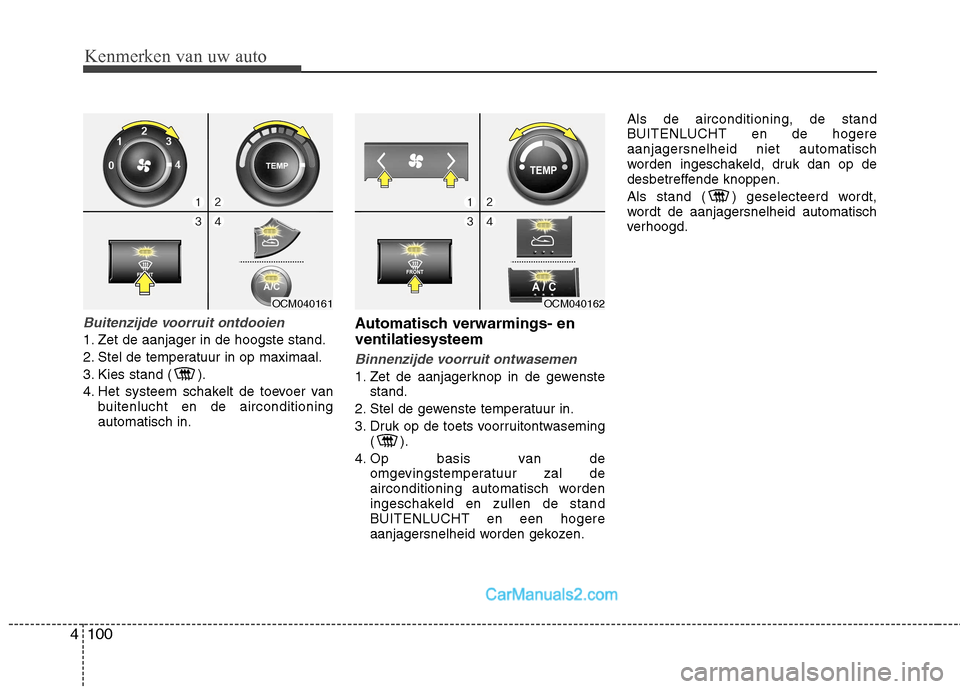

Buitenzijde voorruit ontdooien
1. Zet de aanjager in de hoogste stand.
2. Stel de temperatuur in op maximaal.
3. Kies stand ( ).
4. Het systeem schakelt de toevoer van
buitenlucht en de airconditioning automatisch in. Automatisch verwarmings- en ventilatiesysteem
Binnenzijde voorruit ontwasemen
1. Zet de aanjagerknop in de gewenste
stand.
2. Stel de gewenste temperatuur in.
3. Druk op de toets voorruitontwaseming () .
4. Op basis van de omgevingstemperatuur zal de
airconditioning automatisch worden
ingeschakeld en zullen de stand
BUITENLUCHT en een hogere
aanjagersnelheid worden gekozen. Als de airconditioning, de stand
BUITENLUCHT en de hogereaanjagersnelheid niet automatisch
worden ingeschakeld, druk dan op de
desbetreffende knoppen.
Als stand ( ) geselecteerd wordt,
wordt de aanjagersnelheid automatisch
verhoogd.
OCM040162OCM040161
