Hyundai Santa Fe 2011 Manual do proprietário (in Portuguese)

485
Sistemas e equipamentos do veículo

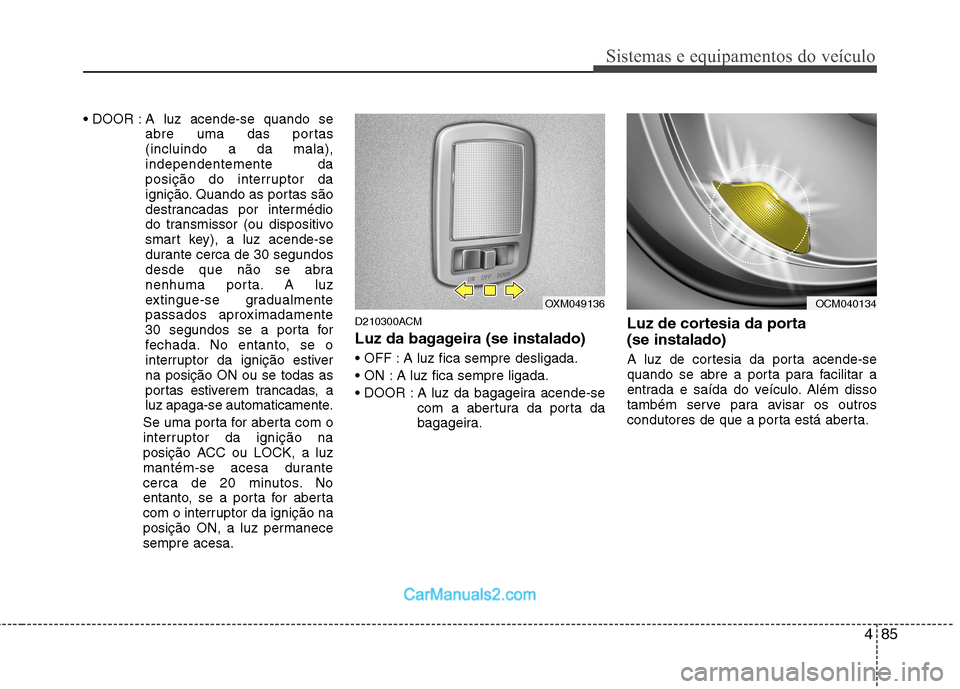

A luz acende-se quando seabre uma das portas (incluindo a da mala),independentemente da
posição do interruptor da
ignição. Quando as portas são
destrancadas por intermédio
do transmissor (ou dispositivo
smart key), a luz acende-se
durante cerca de 30 segundos
desde que não se abra
nenhuma porta. A luz
extingue-se gradualmente
passados aproximadamente
30 segundos se a porta for
fechada. No entanto, se o
interruptor da ignição estiver
na posição ON ou se todas as
portas estiverem trancadas, a
luz apaga-se automaticamente.
Se uma porta for aberta com o
interruptor da ignição na
posição ACC ou LOCK, a luz
mantém-se acesa durante
cerca de 20 minutos. No
entanto, se a porta for aberta
com o interruptor da ignição na
posição ON, a luz permanecesempre acesa. D210300ACM
Luz da bagageira (se instalado)
A luz fica sempre desligada.
A luz fica sempre ligada.
A luz da bagageira acende-se
com a abertura da porta da
bagageira. Luz de cortesia da porta (se instalado)
A luz de cortesia da porta acende-se
quando se abre a porta para facilitar a
entrada e saída do veículo. Além disso
também serve para avisar os outros
condutores de que a porta está aberta.
OXM049136OCM040134

Sistemas e equipamentos do veículo
86
4
D210500AUN

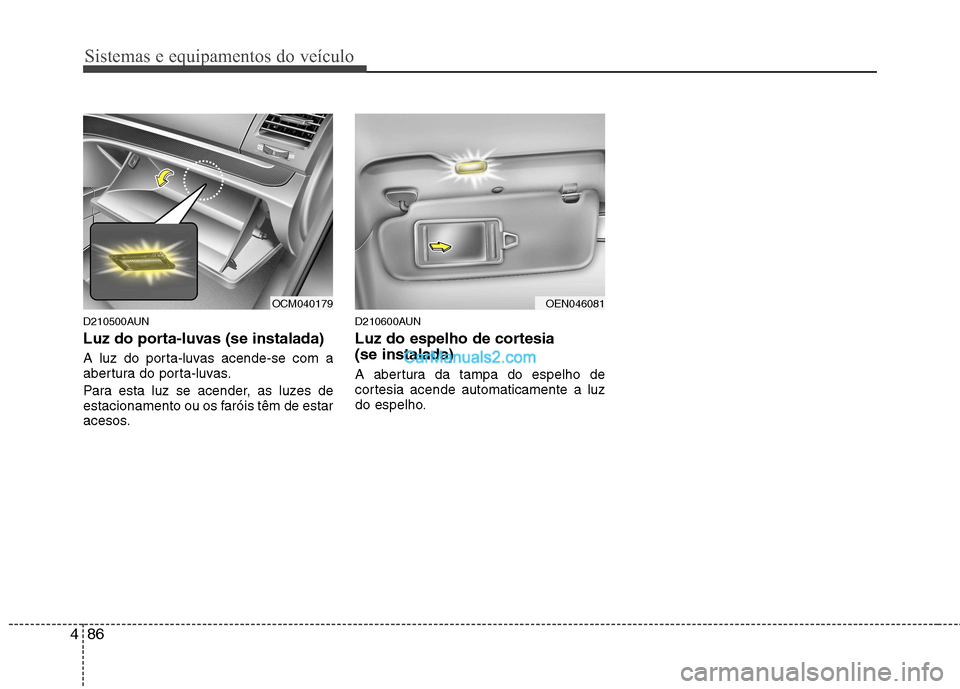

Luz do porta-luvas (se instalada)
A luz do porta-luvas acende-se com a
abertura do porta-luvas.
Para esta luz se acender, as luzes de
estacionamento ou os faróis têm de estar
acesos. D210600AUN
Luz do espelho de cortesia (se instalada)
A abertura da tampa do espelho de
cortesia acende automaticamente a luz
do espelho.
OEN046081OCM040179

487
Sistemas e equipamentos do veículo

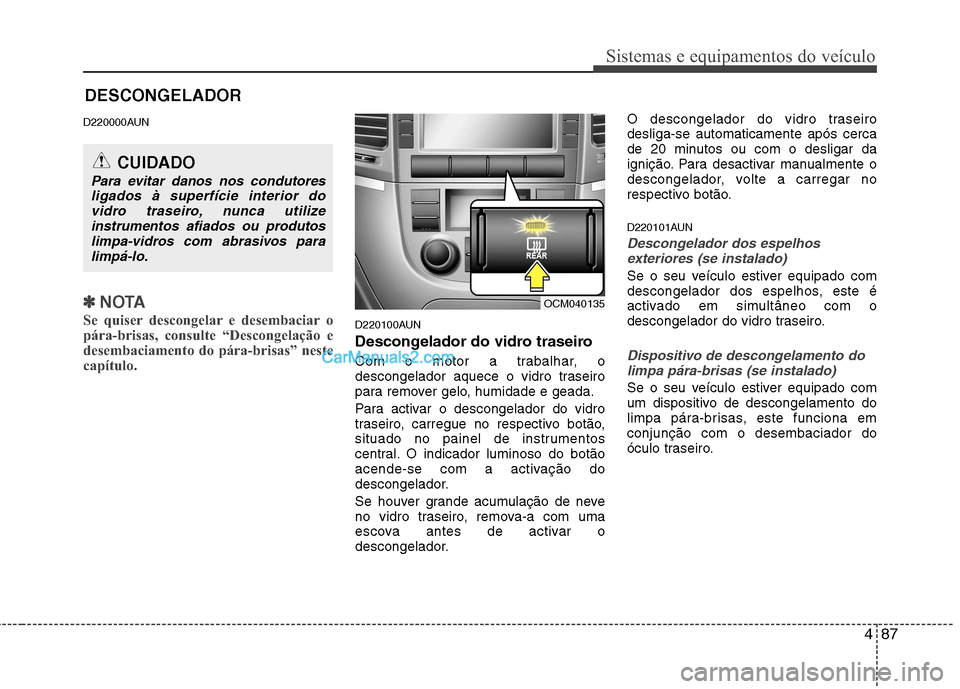

D220000AUN
✽✽NOTA
Se quiser descongelar e desembaciar o
pára-brisas, consulte “Descongelação e
desembaciamento do pára-brisas” neste
capítulo.
D220100AUN
Descongelador do vidro traseiro
Com o motor a trabalhar, o
descongelador aquece o vidro traseiro
para remover gelo, humidade e geada.
Para activar o descongelador do vidro
traseiro, carregue no respectivo botão,
situado no painel de instrumentos
central. O indicador luminoso do botão
acende-se com a activação do
descongelador.
Se houver grande acumulação de neve
no vidro traseiro, remova-a com uma
escova antes de activar o
descongelador. O descongelador do vidro traseirodesliga-se automaticamente após cerca
de 20 minutos ou com o desligar da
ignição. Para desactivar manualmente o
descongelador, volte a carregar no
respectivo botão.
D220101AUN
Descongelador dos espelhos
exteriores (se instalado)
Se o seu veículo estiver equipado com
descongelador dos espelhos, este é
activado em simultâneo com o
descongelador do vidro traseiro.
Dispositivo de descongelamento do limpa pára-brisas (se instalado)
Se o seu veículo estiver equipado com
um dispositivo de descongelamento do
limpa pára-brisas, este funciona emconjunção com o desembaciador do
óculo traseiro.
DESCONGELADOR
CUIDADO
Para evitar danos nos condutores
ligados à superfície interior dovidro traseiro, nunca utilize
instrumentos afiados ou produtos limpa-vidros com abrasivos paralimpá-lo.
OCM040135

Sistemas e equipamentos do veículo
88
4

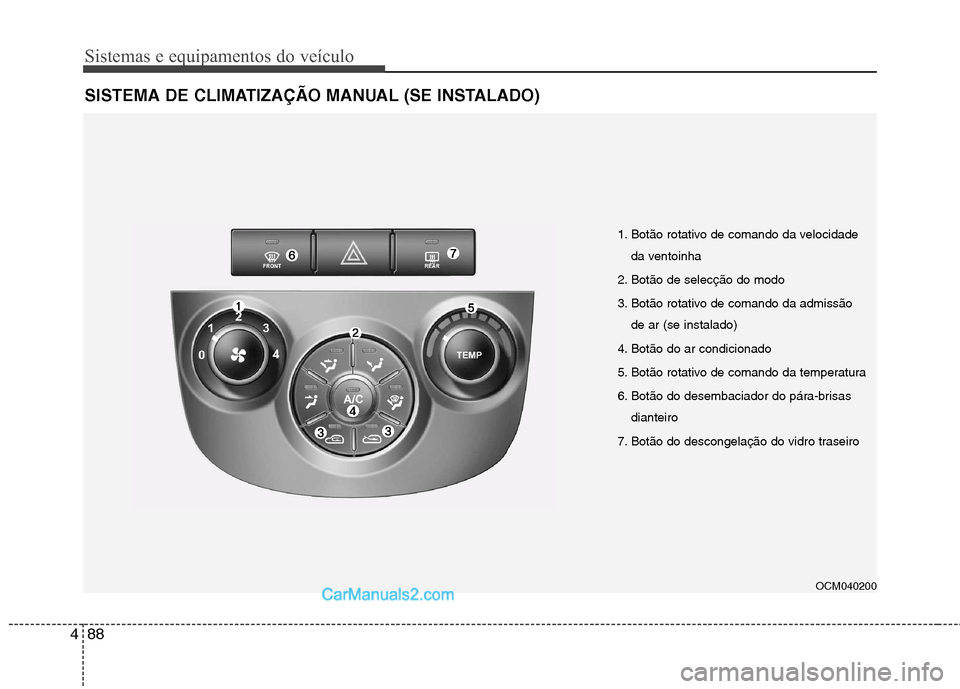

SISTEMA DE CLIMATIZAÇÃO MANUAL (SE INSTALADO)
OCM040200
1. Botão rotativo de comando da velocidade
da ventoinha
2. Botão de selecção do modo
3. Botão rotativo de comando da admissão de ar (se instalado)
4. Botão do ar condicionado
5. Botão rotativo de comando da temperatura
6. Botão do desembaciador do pára-brisas dianteiro
7. Botão do descongelação do vidro traseiro

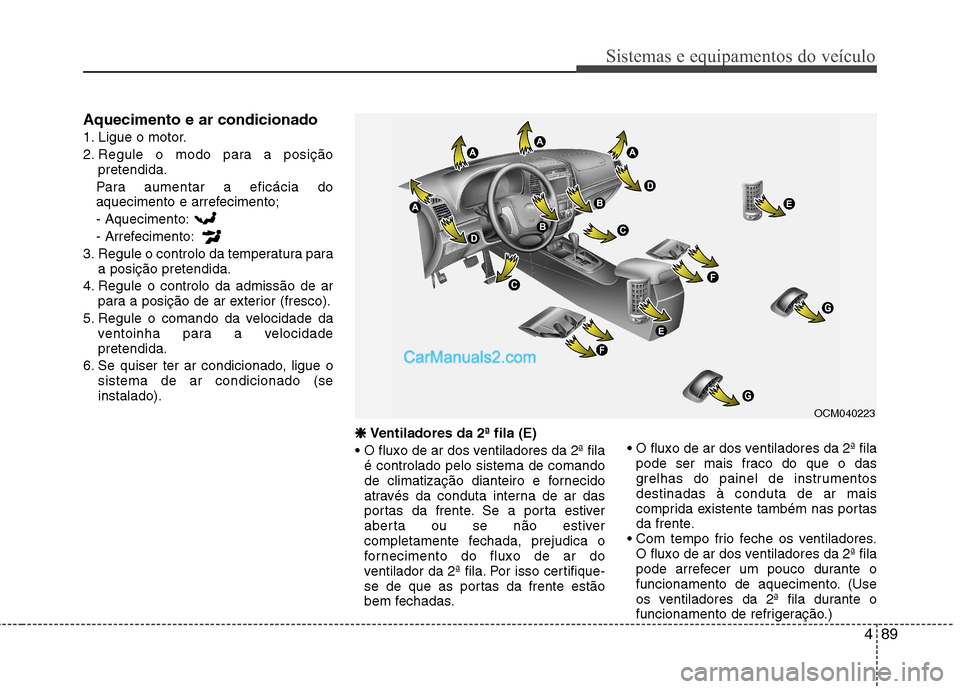

489
Sistemas e equipamentos do veículo
Aquecimento e ar condicionado
1. Ligue o motor.
2. Regule o modo para a posiçãopretendida.
Para aumentar a eficácia do
aquecimento e arrefecimento; - Aquecimento:
- Arrefecimento:
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o controlo da admissão de ar para a posição de ar exterior (fresco).
5. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
6. Se quiser ter ar condicionado, ligue o sistema de ar condicionado (seinstalado).
❈
❈
Ventiladores da 2ª fila (E)
é controlado pelo sistema de comando
de climatização dianteiro e fornecido
através da conduta interna de ar das
portas da frente. Se a porta estiver
aberta ou se não estiver
completamente fechada, prejudica o
fornecimento do fluxo de ar do
ventilador da 2ª fila. Por isso certifique-
se de que as portas da frente estão
bem fechadas.
pode ser mais fraco do que o das
grelhas do painel de instrumentosdestinadas à conduta de ar mais
comprida existente também nas portas
da frente.

O fluxo de ar dos ventiladores da 2ª fila
pode arrefecer um pouco durante o
funcionamento de aquecimento. (Use
os ventiladores da 2ª fila durante o
funcionamento de refrigeração.)
OCM040223

Sistemas e equipamentos do veículo
90
4

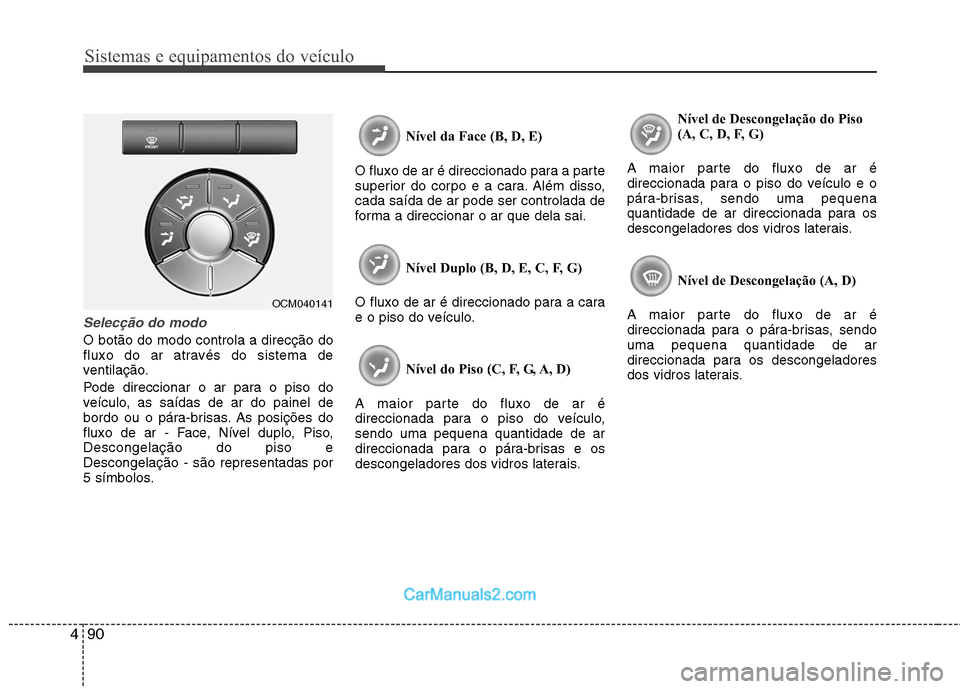

Selecção do modo
O botão do modo controla a direcção do
fluxo do ar através do sistema de
ventilação.
Pode direccionar o ar para o piso do
veículo, as saídas de ar do painel de
bordo ou o pára-brisas. As posições do
fluxo de ar - Face, Nível duplo, Piso,Descongelação do piso eDescongelação - são representadas por
5 símbolos. Nível da Face (B, D, E)
O fluxo de ar é direccionado para a parte
superior do corpo e a cara. Além disso,cada saída de ar pode ser controlada de
forma a direccionar o ar que dela sai.
Nível Duplo (B, D, E, C, F, G)
O fluxo de ar é direccionado para a cara
e o piso do veículo.
Nível do Piso (C, F, G, A, D)
A maior parte do fluxo de ar é
direccionada para o piso do veículo,sendo uma pequena quantidade de ar
direccionada para o pára-brisas e os
descongeladores dos vidros laterais. Nível de Descongelação do Piso
(A, C, D, F, G)
A maior parte do fluxo de ar é
direccionada para o piso do veículo e o
pára-brisas, sendo uma pequena
quantidade de ar direccionada para os
descongeladores dos vidros laterais.
Nível de Descongelação (A, D)
A maior parte do fluxo de ar é
direccionada para o pára-brisas, sendouma pequena quantidade de ar
direccionada para os descongeladores
dos vidros laterais.
OCM040141

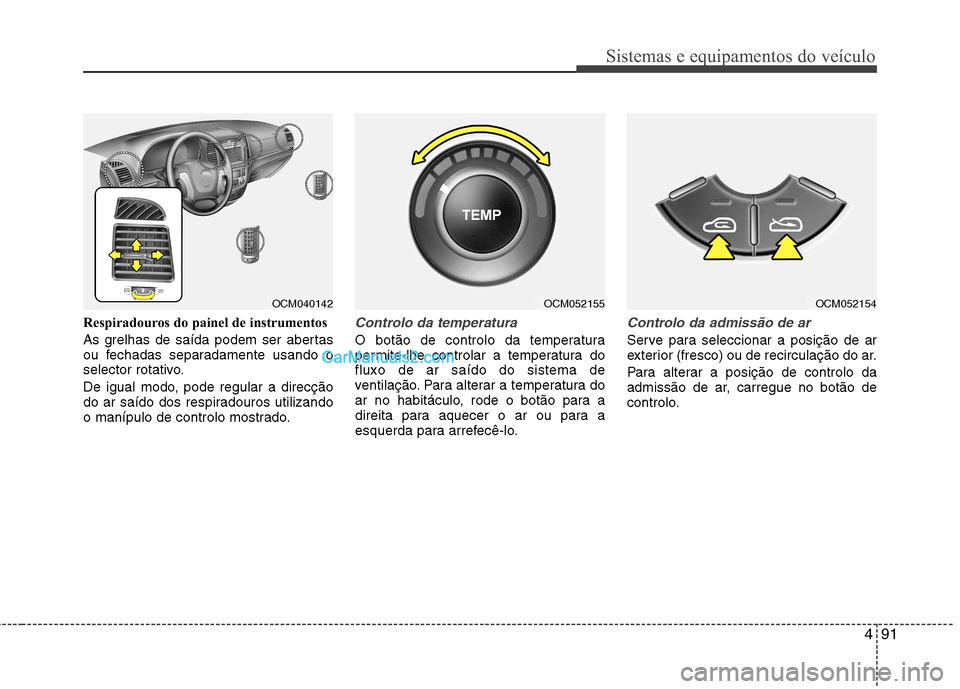

491
Sistemas e equipamentos do veículo
Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.Controlo da temperatura
O botão de controlo da temperatura
permite-lhe controlar a temperatura dofluxo de ar saído do sistema de
ventilação. Para alterar a temperatura do
ar no habitáculo, rode o botão para a
direita para aquecer o ar ou para a
esquerda para arrefecê-lo.
Controlo da admissão de ar
Serve para seleccionar a posição de ar
exterior (fresco) ou de recirculação do ar.
Para alterar a posição de controlo da
admissão de ar, carregue no botão de
controlo.
OCM052155OCM040142OCM052154

Sistemas e equipamentos do veículo
92
4

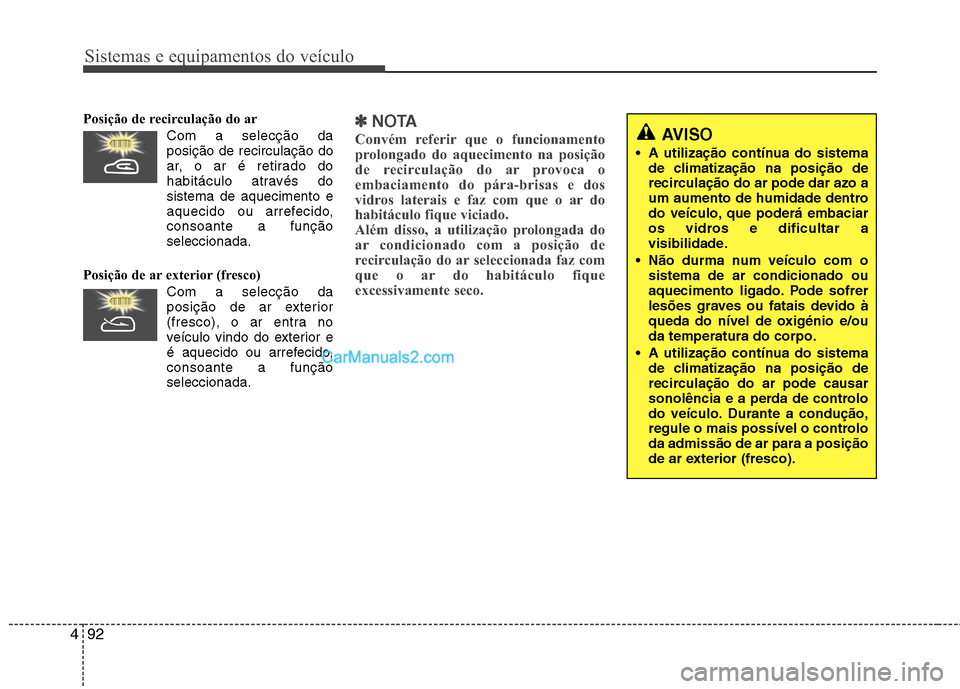

Posição de recirculação do ar
Com a selecção daposição de recirculação do
ar, o ar é retirado do
habitáculo através dosistema de aquecimento e
aquecido ou arrefecido,
consoante a funçãoseleccionada.
Posição de ar exterior (fresco) Com a selecção daposição de ar exterior
(fresco), o ar entra no
veículo vindo do exterior e
é aquecido ou arrefecido,
consoante a funçãoseleccionada.✽✽ NOTA
Convém referir que o funcionamento
prolongado do aquecimento na posição
de recirculação do ar provoca o
embaciamento do pára-brisas e dos
vidros laterais e faz com que o ar do
habitáculo fique viciado.
Além disso, a utilização prolongada do
ar condicionado com a posição de
recirculação do ar seleccionada faz com
que o ar do habitáculo fique
excessivamente seco.AVISO
A utilização contínua do sistema de climatização na posição de
recirculação do ar pode dar azo a
um aumento de humidade dentro
do veículo, que poderá embaciar
os vidros e dificultar a
visibilidade.
Não durma num veículo com o sistema de ar condicionado ou
aquecimento ligado. Pode sofrer
lesões graves ou fatais devido à
queda do nível de oxigénio e/ouda temperatura do corpo.
A utilização contínua do sistema de climatização na posição de
recirculação do ar pode causar
sonolência e a perda de controlo
do veículo. Durante a condução,
regule o mais possível o controloda admissão de ar para a posição
de ar exterior (fresco).

493
Sistemas e equipamentos do veículo

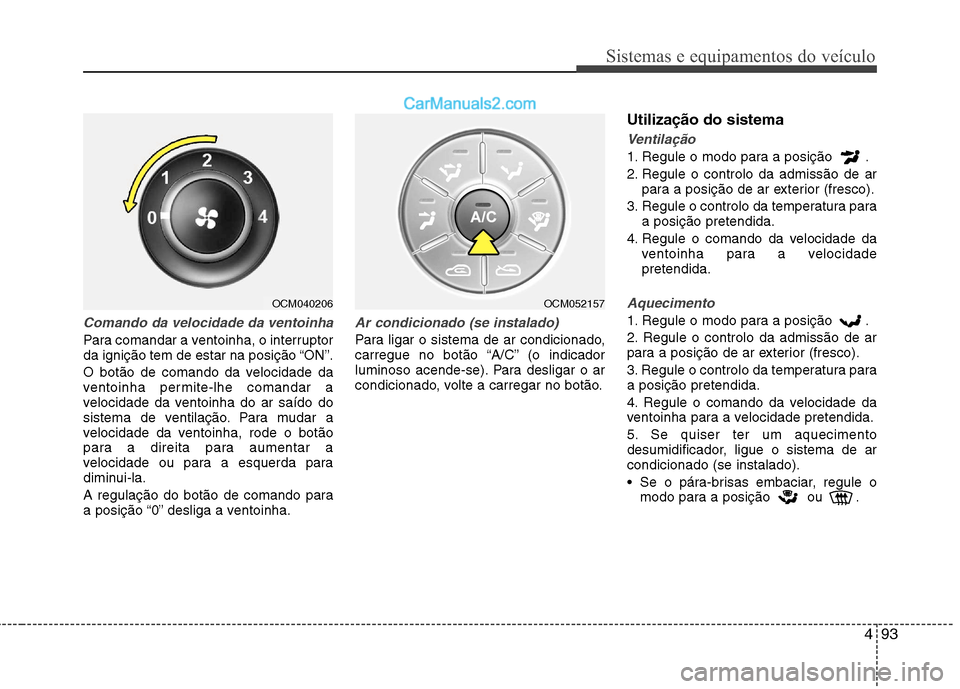

Comando da velocidade da ventoinha
Para comandar a ventoinha, o interruptor
da ignição tem de estar na posição “ON”.
O botão de comando da velocidade da
ventoinha permite-lhe comandar a
velocidade da ventoinha do ar saído do
sistema de ventilação. Para mudar a
velocidade da ventoinha, rode o botão
para a direita para aumentar a
velocidade ou para a esquerda para
diminui-la.
A regulação do botão de comando para
a posição “0” desliga a ventoinha.
Ar condicionado (se instalado)
Para ligar o sistema de ar condicionado,
carregue no botão “A/C” (o indicador
luminoso acende-se). Para desligar o ar
condicionado, volte a carregar no botão.Utilização do sistema
Ventilação
1. Regule o modo para a posição .
2. Regule o controlo da admissão de ar
para a posição de ar exterior (fresco).
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o comando da velocidade da ventoinha para a velocidade pretendida.
Aquecimento
1. Regule o modo para a posição .
2. Regule o controlo da admissão de ar
para a posição de ar exterior (fresco).
3. Regule o controlo da temperatura para a posição pretendida.
4. Regule o comando da velocidade da
ventoinha para a velocidade pretendida.
5. Se quiser ter um aquecimento
desumidificador, ligue o sistema de arcondicionado (se instalado).
Se o pára-brisas embaciar, regule omodo para a posição ou .
OCM052157OCM040206

Sistemas e equipamentos do veículo
94
4

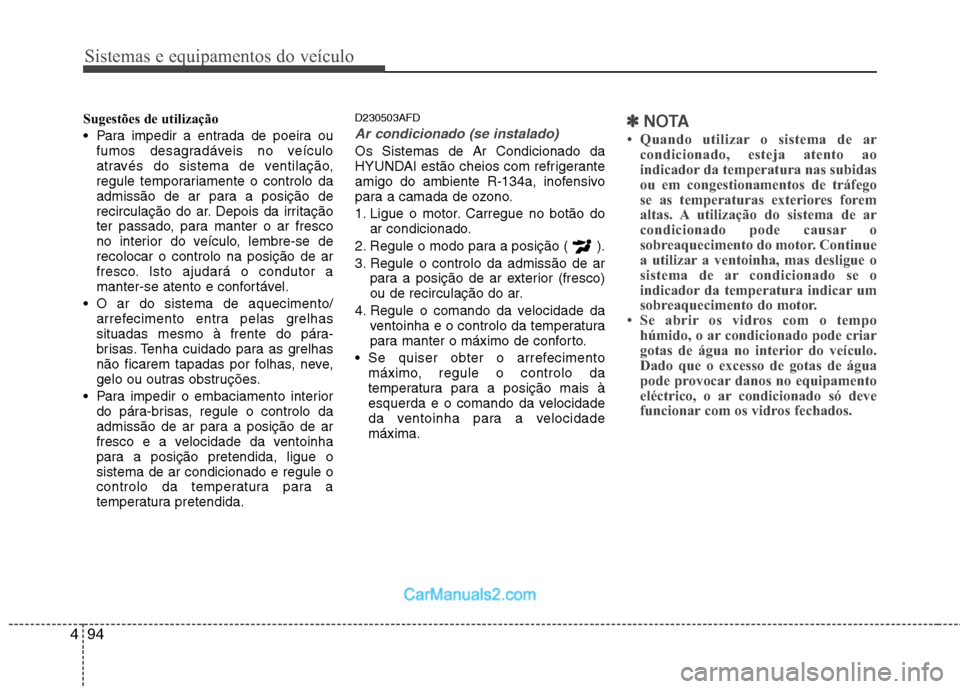

Sugestões de utilização
Para impedir a entrada de poeira ou
fumos desagradáveis no veículo
através do sistema de ventilação,
regule temporariamente o controlo da
admissão de ar para a posição de
recirculação do ar. Depois da irritação
ter passado, para manter o ar fresco
no interior do veículo, lembre-se derecolocar o controlo na posição de ar
fresco. Isto ajudará o condutor a
manter-se atento e confortável.
O ar do sistema de aquecimento/ arrefecimento entra pelas grelhas
situadas mesmo à frente do pára-
brisas. Tenha cuidado para as grelhas
não ficarem tapadas por folhas, neve,
gelo ou outras obstruções.
Para impedir o embaciamento interior do pára-brisas, regule o controlo da
admissão de ar para a posição de ar
fresco e a velocidade da ventoinha
para a posição pretendida, ligue osistema de ar condicionado e regule o
controlo da temperatura para a
temperatura pretendida. D230503AFD
Ar condicionado (se instalado)
Os Sistemas de Ar Condicionado da
HYUNDAI estão cheios com refrigerante
amigo do ambiente R-134a, inofensivo
para a camada de ozono.
1. Ligue o motor. Carregue no botão do
ar condicionado.
2. Regule o modo para a posição ( ).
3. Regule o controlo da admissão de ar para a posição de ar exterior (fresco)
ou de recirculação do ar.
4. Regule o comando da velocidade da ventoinha e o controlo da temperatura
para manter o máximo de conforto.
Se quiser obter o arrefecimento máximo, regule o controlo da
temperatura para a posição mais à
esquerda e o comando da velocidade
da ventoinha para a velocidademáxima.
✽✽ NOTA
 Quando utilizar o sistema de ar condicionado, esteja atento ao
indicador da temperatura nas subidas
ou em congestionamentos de tráfego
se as temperaturas exteriores forem
altas. A utilização do sistema de ar
condicionado pode causar o
sobreaquecimento do motor. Continue
a utilizar a ventoinha, mas desligue o
sistema de ar condicionado se o
indicador da temperatura indicar um
sobreaquecimento do motor.
 Se abrir os vidros com o tempo húmido, o ar condicionado pode criar
gotas de água no interior do veículo.
Dado que o excesso de gotas de água
pode provocar danos no equipamento
eléctrico, o ar condicionado só deve
funcionar com os vidros fechados.
