Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

437
Характеристики автомобиля
D110200AUN

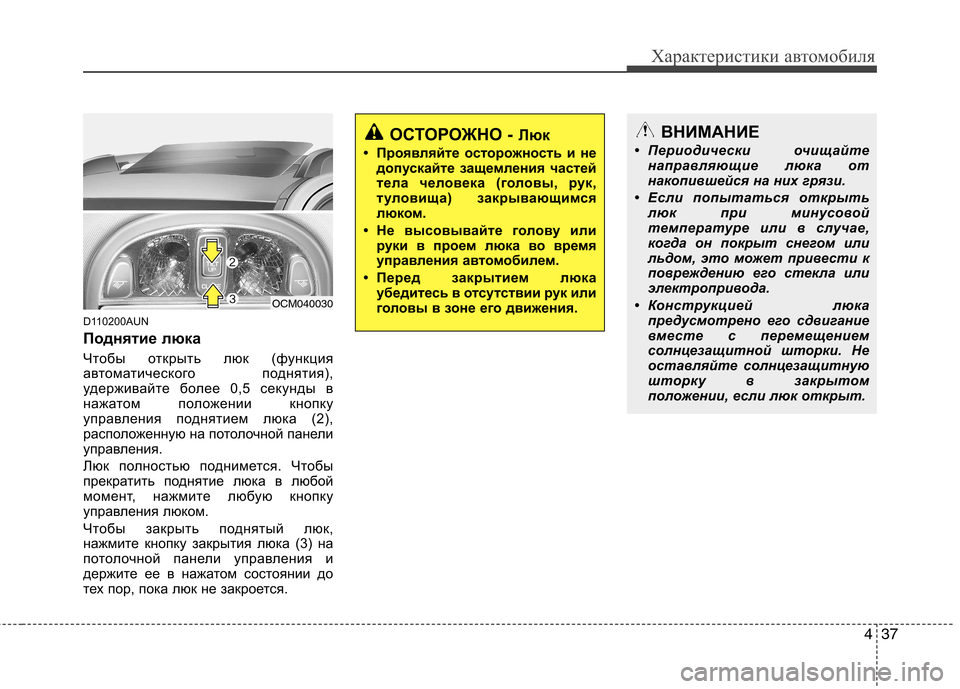

Поднятие люка
Чтобы открыть люк (функция
автоматического поднятия),
удерживайте более 0,5 секунды в
нажатом положении кнопку
управления поднятием люка (2),
расположенную на потолочной панели
управления.
Люк полностью поднимется. Чтобы
прекратить поднятие люка в любой
момент, нажмите любую кнопку
управления люком.
Чтобы закрыть поднятый люк,
нажмите кнопку закрытия люка (3) на
потолочной панели управления и
держите ее в нажатом состоянии до
тех пор, пока люк не закроется.
ОСТОРОЖНО - Люк
• Проявляйте осторожность и не допускайте защемления частей
тела человека (головы, рук,
туловища) закрывающимся
люком.
• Не высовывайте голову или руки в проем люка во время
управления а втомобилем.
• Перед закрытием люка убедитесь в отсутствии рук или
головы в зоне его движения.ВНИМАНИЕ
• Периодически очищайте направляющие люка от
накопившейся на них грязи.
• Если попытаться открыть люк при минусовой
температуре или в случае,
когда он покрыт снегом или
льдом, это может привести к
повреждению его стекла или
электропривода.
• Конструкцией люка предусмотрено его сдвигание
вместе с перемещением
солнцезащитной шторки. Не
оставляйте солнцезащитную
шторку в закрытом
положении, если люк открыт.
OCM040030

Характеристики автомобиля
38
4
D110300AUN

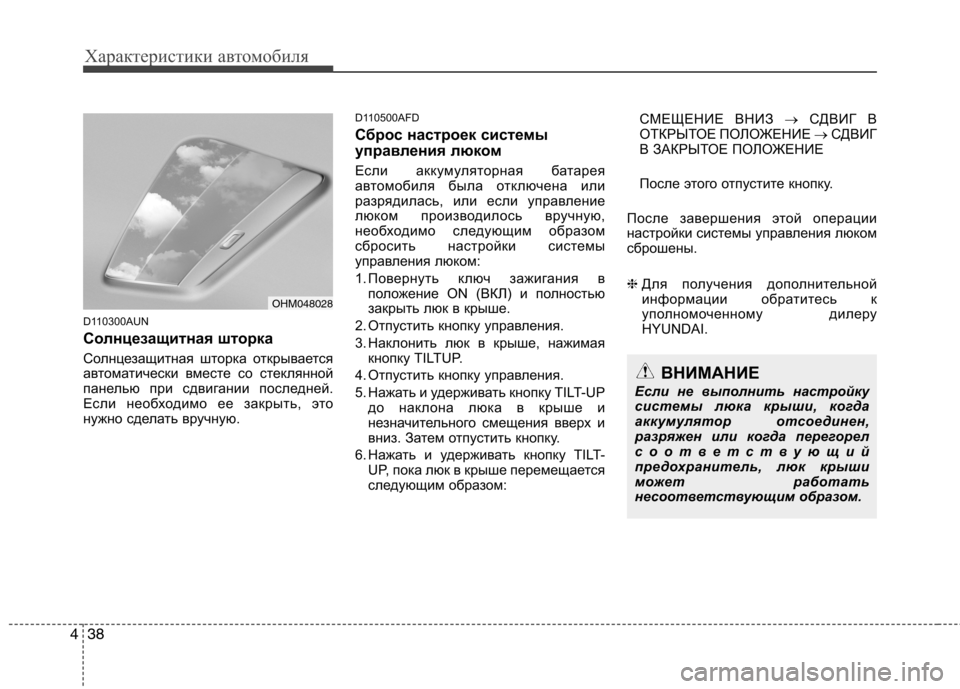

Солнцезащитная шторка
Солнцезащитная шторка открывается
автоматически вместе со стеклянной
панелью при сдвигании последней.
Если необходимо ее закрыть, это
нужно сделать вручную. D110500AFD
Сброс настроек системы
управления люком
Если аккумуляторная батарея
автомобиля была отключена или
разрядилась, или если управление
люком производилось вручную,
необходимо следующим образом
сбросить настройки системы
управления люком:
1. Повернуть ключ зажигания в
положение ON (ВКЛ) и полностью
закрыть люк в крыше.
2. Отпустить кнопку управления.
3. Наклонить люк в крыше, нажимая кнопку TILTUP.
4. Отпустить кнопку управления.
5. Нажать и удерживать кнопку TILT-UP до наклона люка в крыше и
незначительного смещения вверх и
вниз. Затем отпустить кнопку.
6. Нажать и удерживать кнопку TILT- UP, пока люк в крыше перемещается
следующим образом: СМЕЩЕНИЕ ВНИЗ
СДВИГ В
ОТКРЫТОЕ ПОЛОЖЕНИЕ СДВИГ
В ЗАКРЫТОЕ ПОЛОЖЕНИЕ
После этого отпустите кнопку.
После завершения этой операции
настройки системы управления люком
сброшены. ❈ Для получения дополнительной
информации обратитесь к
уполномоченному дилеру
HYUNDAI.
OHM048028
ВНИМАНИЕ
Если не выполнить настройку
системы люка крыши, когда
аккумулятор отсоединен,
разряжен или когда перегорел
соответствующий
предохранитель, люк крыши
может работать
несоответствующим образом.

439
Характеристики автомобиля

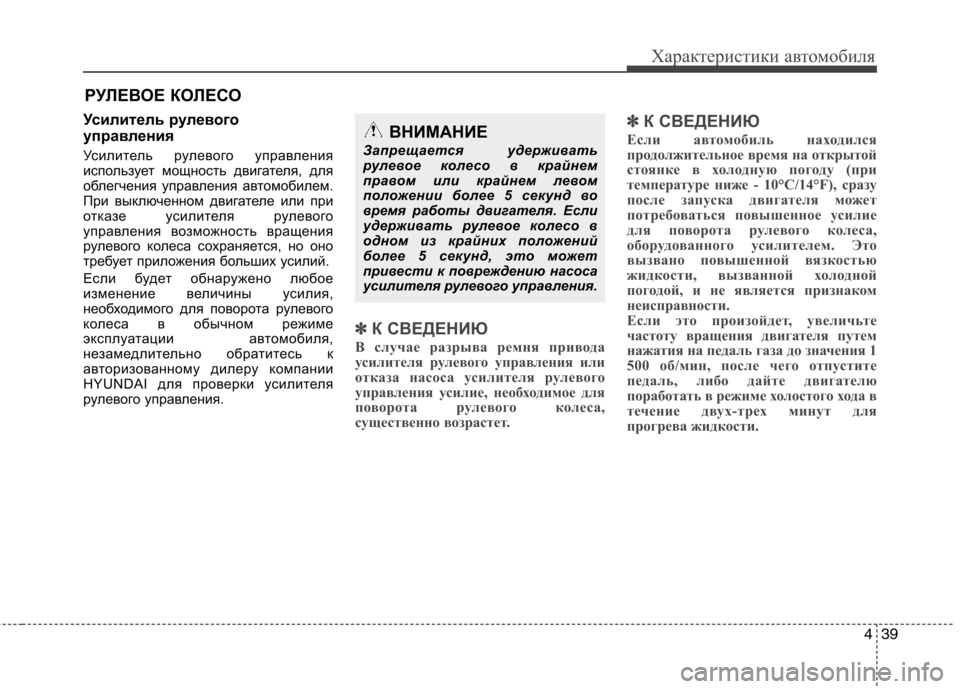

Усилитель рулевого
управления
Усилитель рулевого управления
использует мощность двигателя, для
облегчения управления автомобилем.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но оно
требует приложения больших усилий.
Если будет обнаружено любое
изменение величины усилия,
необходимого для поворота рулевого
колеса в обычном режиме
эксплуатации автомобиля,
незамедлительно обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки усилителя
рулевого управления.
✽✽К СВЕДЕНИЮ
В случае разрыва ремня привода
усилителя рулевого управления или
отказа насоса усилителя рулевого
управления усилие, необходимое для
поворота рулевого колеса,
существенно возрастет. ✽
✽
К СВЕДЕНИЮ
Если автомобиль находился
продолжительное время на открытой
стоянке в холодную погоду (при
температуре ниже - 10°С/14°F), сразу
после запуска двигателя может
потребоваться повышенное усилие
для поворота рулевого колеса,
оборудованного усилителем. Это
вызвано повышенной вязкостью
жидкости, вызванной холодной
погодой, и не является признаком
неисправности.
Если это произойдет, увеличьте
частоту вращения двигателя путем
нажатия на педаль газа до значения 1
500 об/мин, после чего отпустите
педаль, либо дайте двигателю
поработать в режиме холостого хода в
течение двух-трех минут для
прогрева жидкости.
РУЛЕВОЕ КОЛЕСО
ВНИМАНИЕ
Запрещается удерживать
рулевое колесо в крайнем
правом или крайнем левом
положении более 5 секунд во
время работы двигателя. Если
удерживать рулевое колесо в
одном из крайних положений
более 5 секунд, это может
привести к повреждению насоса
усилителя рулевого управления.

Характеристики автомобиля
40
4
D130300AFD

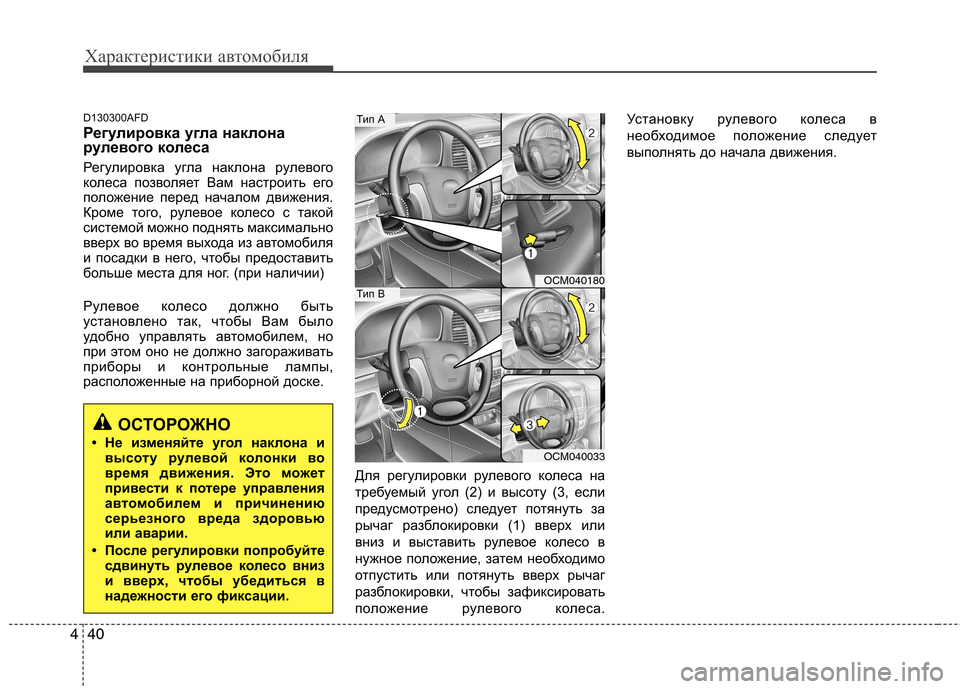

Регулировка угла наклона
рулевого колеса
Регулировка угла наклона рулевого
колеса позволяет Вам настроить его
положение перед началом движения.
Кроме того, рулевое колесо с такой
системой можно поднять максимально
вверх во время выхода из автомобиля
и посадки в него, чтобы предоставить
больше места для ног. (при наличии)
Рулевое колесо должно быть
установлено так, чтобы Вам было
удобно управлять автомобилем, но
при этом оно не должно загораживать
приборы и контрольные лампы,
расположенные на приборной доске.
Для регулировки рулевого колеса на
требуемый угол (2) и высоту (3, если
предусмотрено) следует потянуть за
рычаг разблокировки (1) вверх или
вниз и выставить рулевое колесо в
нужное положение, затем необходимо
отпустить или потянуть вверх рычаг
разблокировки, чтобы зафиксировать
положение рулевого колеса.Установку рулевого колеса в
необходимое положение следует
выполнять до начала движения.
ОСТОРОЖНО
• Не изменяйте угол наклона и высоту рулевой кол онки во
время движения. Это может
привести к потере управления
автом обилем и причинению
серьезного вреда здоровью
или аварии.
• После регулировки попробуйте сдвинуть рулевое колесо вниз
и вверх, чтобы убедиться в
надежности его фиксации.
OCM040180
OCM040033
Тип А
Тип В

441
Характеристики автомобиля
D130500AUN

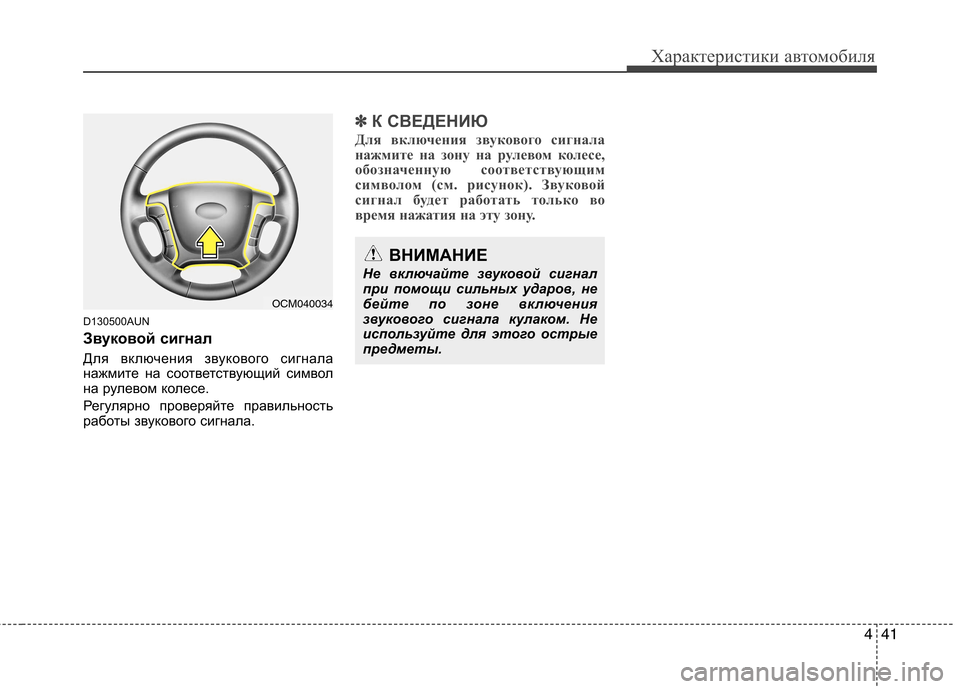

Звуковой сигнал
Для включения звукового сигнала
нажмите на соответствующий символ
на рулевом колесе.
Регулярно проверяйте правильность
работы звукового сигнала.
✽✽К СВЕДЕНИЮ
Для включения звукового сигнала
нажмите на зону на рулевом колесе,
обозначенную соответствующим
символом (см. рисунок). Звуковой
сигнал будет работать только во
время нажатия на эту зону.
ВНИМАНИЕ
Не включайте звуковой сигнал
при помощи сильных ударов, не
бейте по зоне включения
звукового сигнала кулаком. Не
используйте для этого острые
предметы.
OCM040034

Характеристики автомобиля
42
4
D140100AUN

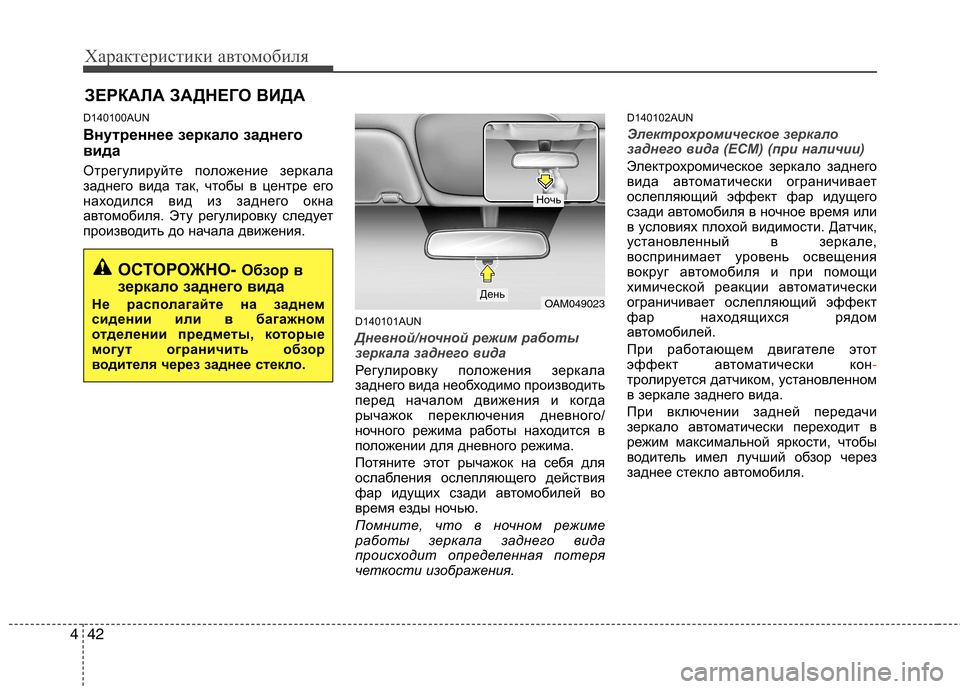

Внутреннее зеркало заднего
вида
Отрегулируйте положение зеркала
заднего вида так, чтобы в центре его
находился вид из заднего окна
автомобиля. Эту регулировку следует
производить до начала движения.
D140101AUN
Дневной/ночной режим работы
зеркала заднего вида
Регулировку положения зеркала
заднего вида необходимо производить
перед началом движения и когда
рычажок переключения дневного/
ночного режима работы находится в
положении для дневного режима.
Потяните этот рычажок на себя для
ослабления ослепляющего действия
фар идущих сзади автомобилей во
время езды ночью.
Помните, что в ночном режиме
работы зеркала заднего вида
происходит определенная потеря
четкости изображения. D140102AUN
Электрохромическое зеркало
заднего вида (ECM) (при наличии)
Электрохромическое зеркало заднего
вида автоматически ограничивает
ослепляющий эффект фар идущего
сзади автомобиля в ночное время или
в условиях плохой видимости. Датчик,
установленный в зеркале,
воспринимает уровень освещения
вокруг автомобиля и при помощи
химической реакции автоматически
ограничивает ослепляющий эффект
фар находящихся рядом
автомобилей.
При работающем двигателе этот
эффект автоматически кон
-тролируется датчиком, установленном
в зеркале заднего вида.
При включении задней передачи
зеркало автоматически переходит в
режим максимальной яркости, чтобы
водитель имел лучший обзор через
заднее стекло автомобиля.
ЗЕРКАЛА ЗАДНЕГО ВИДА
ОСТОРОЖНО-
Обзор в
зеркало заднего вида
Не располагайте на заднем
сидении или в багажном
отделении предметы, которые
могут ограничить обзор
водителя через заднее стекло.
OAM049023Дeнь
Нoчь

443
Характеристики автомобиля

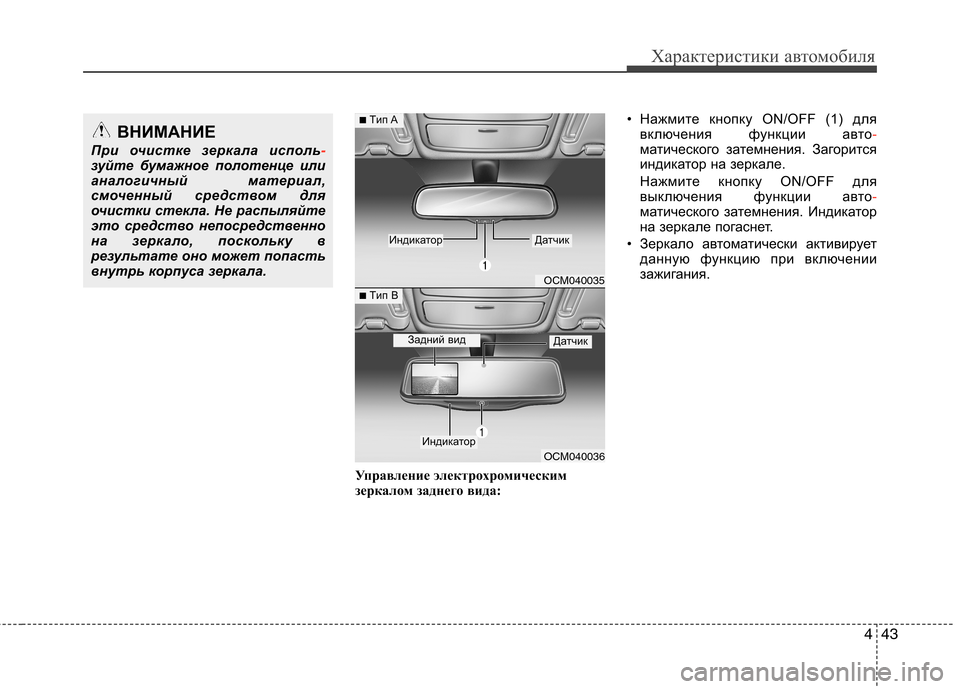

Управление электрохромическим
зеркалом заднего вида:• Нажмите кнопку ON/OFF (1) для
включения функции авто
-матического затемнения. Загорится
индикатор на зеркале.
Нажмите кнопку ON/OFF для
выключения функции авто
-матического затемнения. Индикатор
на зеркале погаснет.
• Зеркало автоматически активирует данную функцию при включении
зажигания.
ВНИМАНИЕ
При очистке зеркала исполь
-зуйте бумажное полотенце или
аналогичный материал,
смоченный средством для
очистки стекла. Не распыляйте
это средство непосредственно
на зеркало, поскольку в
результате оно может попасть
внутрь корпуса зеркала.
OCM040035
OCM040036
■ Tип A
■Tип B
ИндикатоpДатчик
Индикатоp
ДатчикЗадний вид

Характеристики автомобиля
44
4

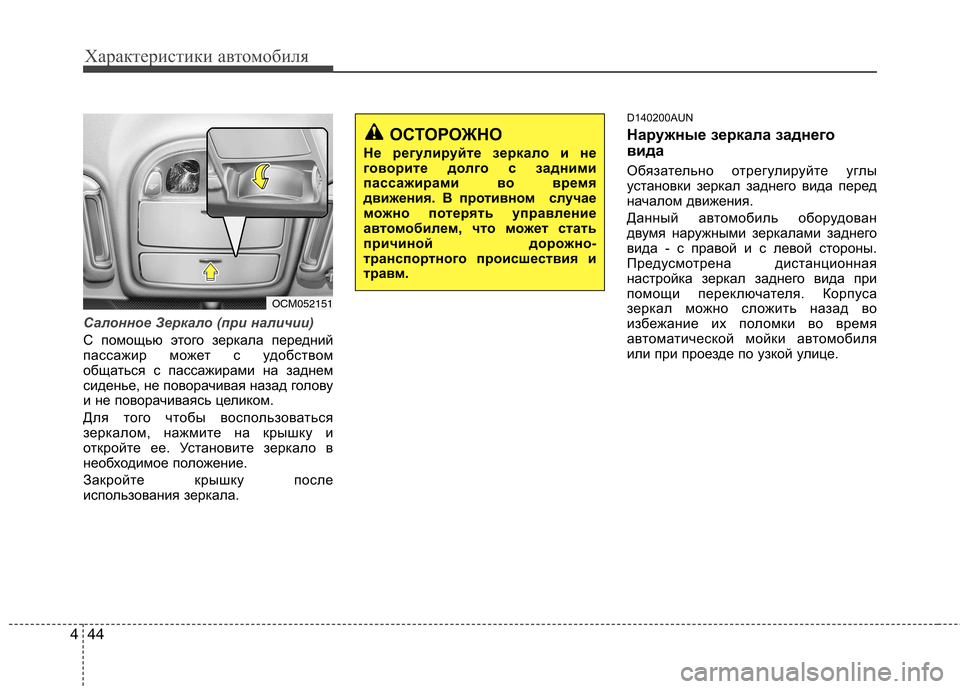

Салонное Зеркало (при наличии)
С помощью этого зеркала передний
пассажир может с удобством
общаться с пассажирами на заднем
сиденье, не поворачивая назад голову
и не поворачиваясь целиком.
Для того чтобы воспользоваться
зеркалом, нажмите на крышку и
откройте ее. Установите зеркало в
необходимое положение.
Закройте крышку после
использования зеркала. D140200AUN
Наружные зеркала заднего
вида
Обязательно отрегулируйте углы
установки зеркал заднего вида перед
началом движения.
Данный автомобиль оборудован
двумя наружными зеркалами заднего
вида - с правой и с левой стороны.
Предусмотрена дистанционная
настройка зеркал заднего вида при
помощи переключателя. Корпуса
зеркал можно сложить назад во
избежание их поломки во время
автоматической мойки автомобиля
или при проезде по узкой улице.
ОСТОРОЖНО
Не регулируйте зеркало и не
говорите долго с задними
пассажирами во время
движения. В противном случае
можно потерять управление
автом обилем, что может стать
причиной дорожно-
транспортного происшествия и
травм.
OCM052151

445
Характеристики автомобиля

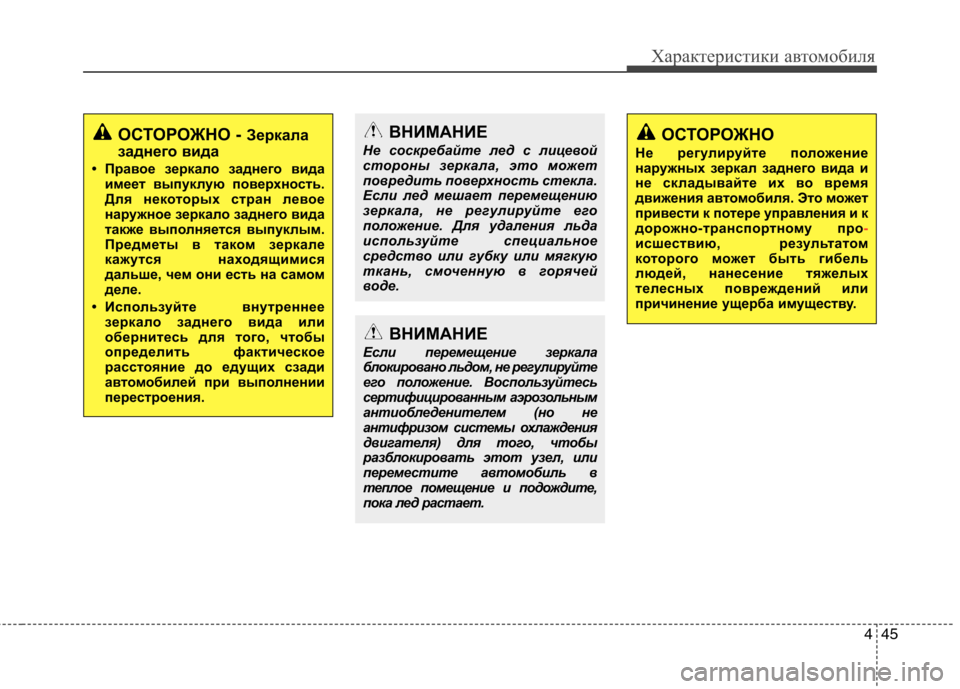

ОСТОРОЖНО - Зеркала
заднего вида
• Правое зеркало заднего вида имеет выпуклую поверхность.
Для некоторых стран левое
наружное зеркало заднего вида
также выполняется выпуклым.
Предметы в таком зеркале
кажутся находящимися
дальше, чем они есть на самом
деле.
• Используйте внутреннее зеркало заднего вида или
обернитесь для того, чтобы
определить фактическое
расстояние до едущих сзади
автом обилей при выполнении
перестроения.ВНИМАНИЕ
Не соскребайте лед с лицевой
стороны зеркала, это может
повредить поверхность стекла.
Если лед мешает перемещению
зеркала, не регулируйте его
положение. Для удаления льда
используйте специальное
средство или губку или мягкую
ткань, смоченную в горячей
воде.
ВНИМАНИЕ
Если перемещение зеркала
блокировано льдом, не регулируйте
его положение. Воспользуйтесь
сертифицированным аэрозольным
антиобледенителем (но не
антифризом системы охлаждения
двигателя) для того, чтобы
разблокировать этот узел, или
переместите автомобиль в
теплое помещение и подождите,
пока лед растает.
ОСТОРОЖНО
Не регулируйте по ложение
наружных зеркал заднего вида и
не складывайте их во время
движения а втомобиля. Это может
привести к потере управления и к
дорожно-транспортному про
-исшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.

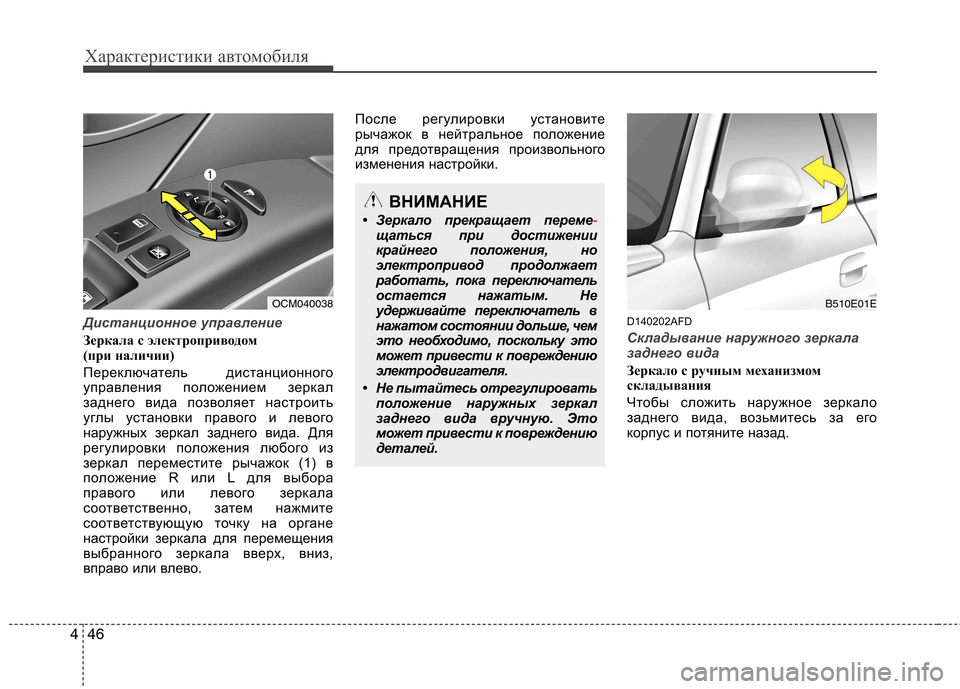

Характеристики автомобиля
46
4
Дистанционное управление
Зеркала с электроприводом
(при наличии)
Переключатель дистанционного
управления положением зеркал
заднего вида позволяет настроить
углы установки правого и левого
наружных зеркал заднего вида. Для
регулировки положения любого из
зеркал переместите рычажок (1) в
положение R или L для выбора
правого или левого зеркала
соответственно, затем нажмите
соответствующую точку на органе
настройки зеркала для перемещения
выбранного зеркала вверх, вниз,
вправо или влево. После регулировки установите
рычажок в нейтральное положение
для предотвращения произвольного
изменения настройки.
D140202AFDСкладывание наружного зеркала
заднего вида
Зеркало с ручным механизмом
складывания
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.
ВНИМАНИЕ
• Зеркало прекращает переме
-щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переключатель
остается нажатым. Не
удерживайте переключатель в
нажатом состоянии дольше, чем
это необходимо, поскольку это
может привести к повреждению
электродвигателя.
• Не пытайтесь отрегулировать положение наружных зеркал
заднего вида вручную. Это
может привести к повреждению
деталей.
OCM040038B510E01E
