Hyundai Santa Fe 2012 Manual del propietario (in Spanish)

489
Características de vehículo
D230400AFD

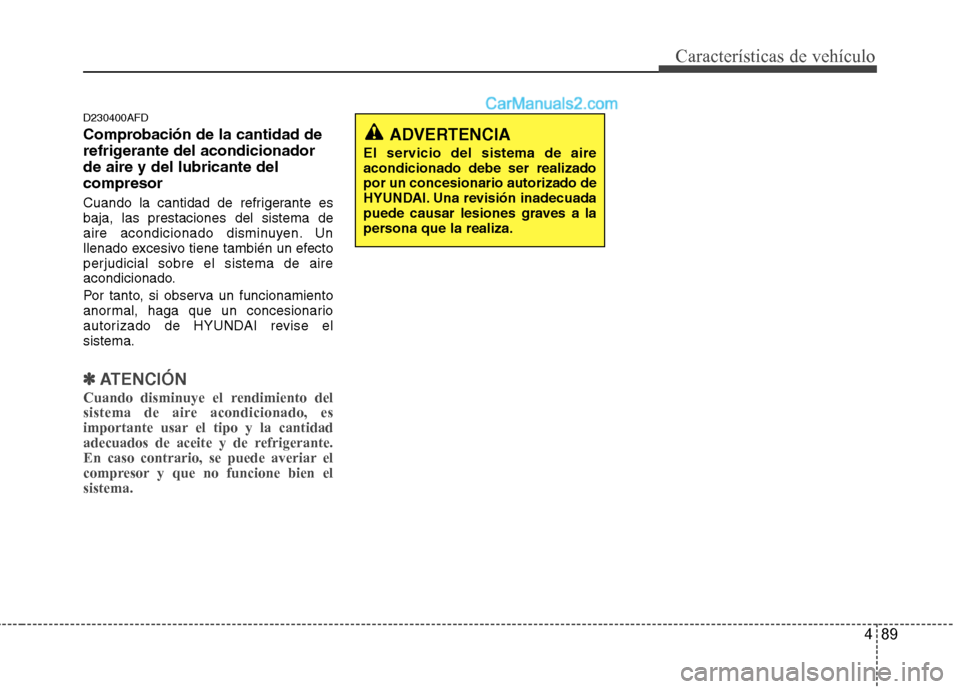

Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
Por tanto, si observa un funcionamiento
anormal, haga que un concesionario
autorizado de HYUNDAI revise el
sistema.
✽ ✽
ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
ADVERTENCIA
El servicio del sistema de aire
acondicionado debe ser realizado
por un concesionario autorizado de
HYUNDAI. Una revisión inadecuada
puede causar lesiones graves a la
persona que la realiza.

Características de vehículo
90 4

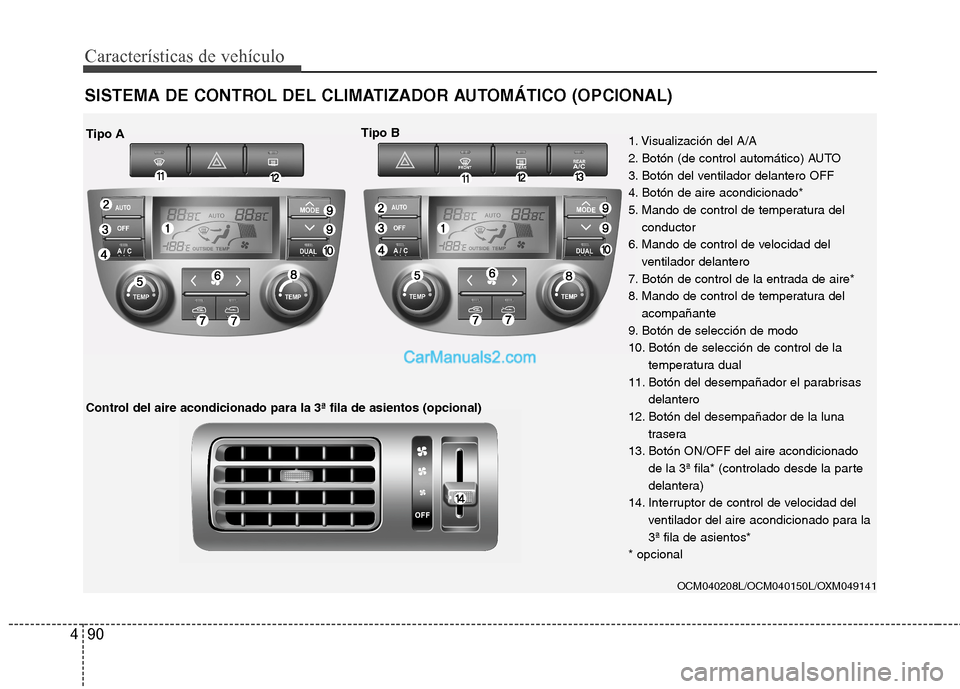

SISTEMA DE CONTROL DEL CLIMATIZADOR AUTOMÁTICO (OPCIONAL)
OCM040208L/OCM040150L/OXM049141
Tipo ATipo B
Control del aire acondicionado para la 3ª fila de asientos (opcional)
1. Visualización del A/A
2. Botón (de control automático) AUTO
3. Botón del ventilador delantero OFF
4. Botón de aire acondicionado*
5. Mando de control de temperatura del
conductor
6. Mando de control de velocidad del
ventilador delantero
7. Botón de control de la entrada de aire*
8. Mando de control de temperatura del
acompañante
9. Botón de selección de modo
10. Botón de selección de control de la
temperatura dual
11. Botón del desempañador el parabrisas
delantero
12. Botón del desempañador de la luna
trasera
13. Botón ON/OFF del aire acondicionado
de la 3ª fila* (controlado desde la parte
delantera)
14. Interruptor de control de velocidad del
ventilador del aire acondicionado para la
3ª fila de asientos*
* opcional

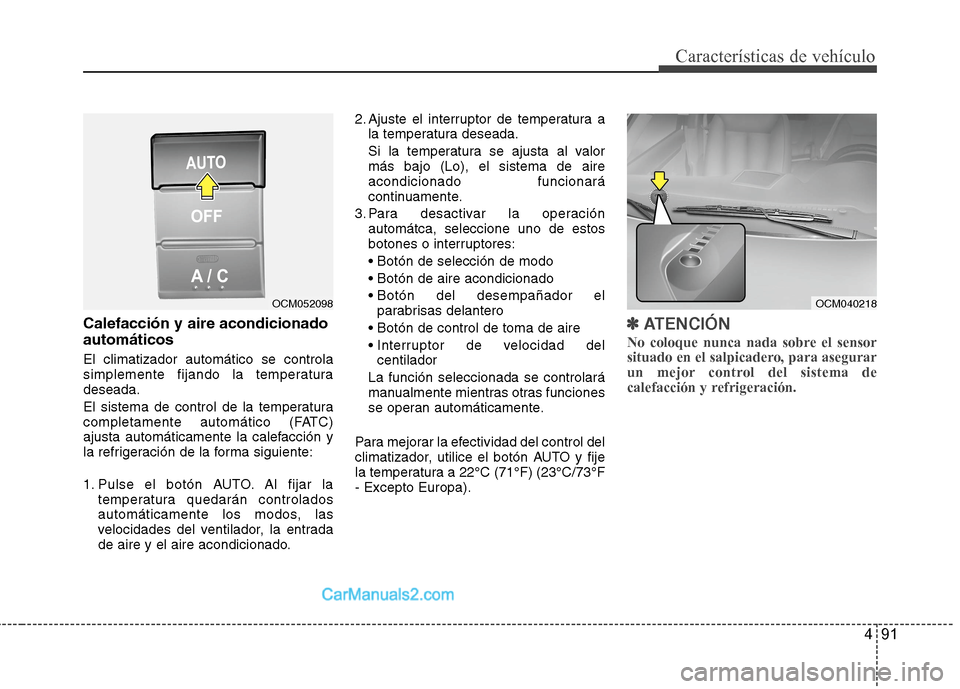

491
Características de vehículo
Calefacción y aire acondicionado
automáticos
El climatizador automático se controla
simplemente fijando la temperatura
deseada.
El sistema de control de la temperatura
completamente automático (FATC)
ajusta automáticamente la calefacción y
la refrigeración de la forma siguiente:
1. Pulse el botón AUTO. Al fijar la
temperatura quedarán controlados
automáticamente los modos, las
velocidades del ventilador, la entrada
de aire y el aire acondicionado.2. Ajuste el interruptor de temperatura a
la temperatura deseada.
Si la temperatura se ajusta al valor
más bajo (Lo), el sistema de aire
acondicionado funcionará
continuamente.
3. Para desactivar la operación
automátca, seleccione uno de estos
botones o interruptores:



parabrisas delantero


centilador
La función seleccionada se controlará
manualmente mientras otras funciones
se operan automáticamente.
Para mejorar la efectividad del control del
climatizador, utilice el botón AUTO y fije
la temperatura a 22°C (71°F) (23°C/73°F
- Excepto Europa).
✽ ✽
ATENCIÓN
No coloque nunca nada sobre el sensor
situado en el salpicadero, para asegurar
un mejor control del sistema de
calefacción y refrigeración.
OCM052098OCM040218

Características de vehículo
92 4

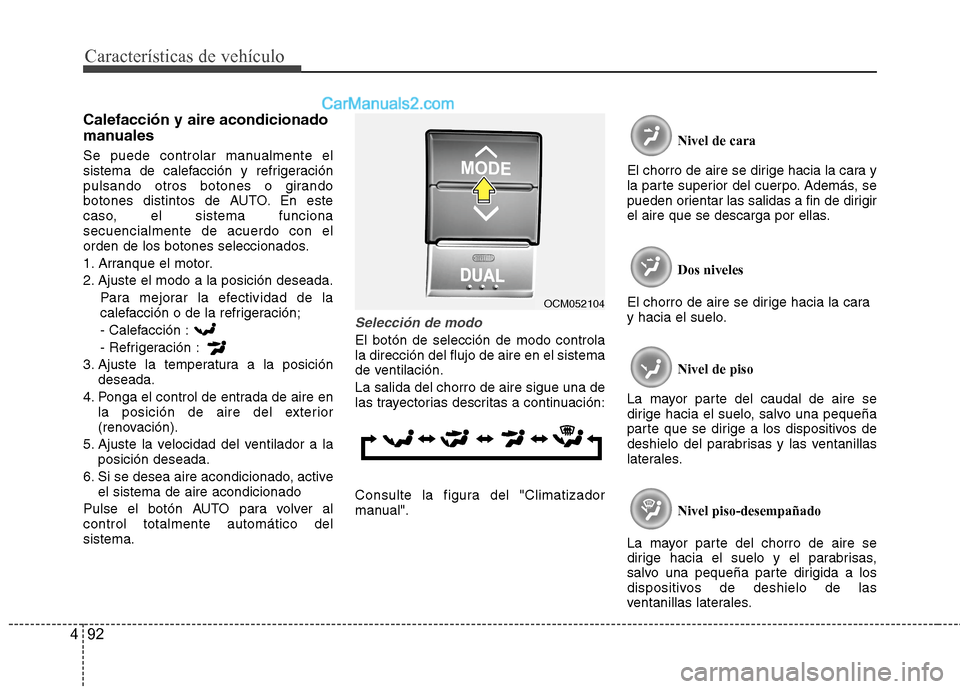

Calefacción y aire acondicionado
manuales
Se puede controlar manualmente el
sistema de calefacción y refrigeración
pulsando otros botones o girando
botones distintos de AUTO. En este
caso, el sistema funciona
secuencialmente de acuerdo con el
orden de los botones seleccionados.
1. Arranque el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste la temperatura a la posición
deseada.
4. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
5. Ajuste la velocidad del ventilador a la
posición deseada.
6. Si se desea aire acondicionado, active
el sistema de aire acondicionado
Pulse el botón AUTO para volver al
control totalmente automático del
sistema.
Selección de modo
El botón de selección de modo controla
la dirección del flujo de aire en el sistema
de ventilación.
La salida del chorro de aire sigue una de
las trayectorias descritas a continuación:
Consulte la figura del "Climatizador
manual".Nivel de cara
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles
El chorro de aire se dirige hacia la cara
y hacia el suelo.
Nivel de piso
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Nivel piso-desempañado
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
OCM052104

493
Características de vehículo

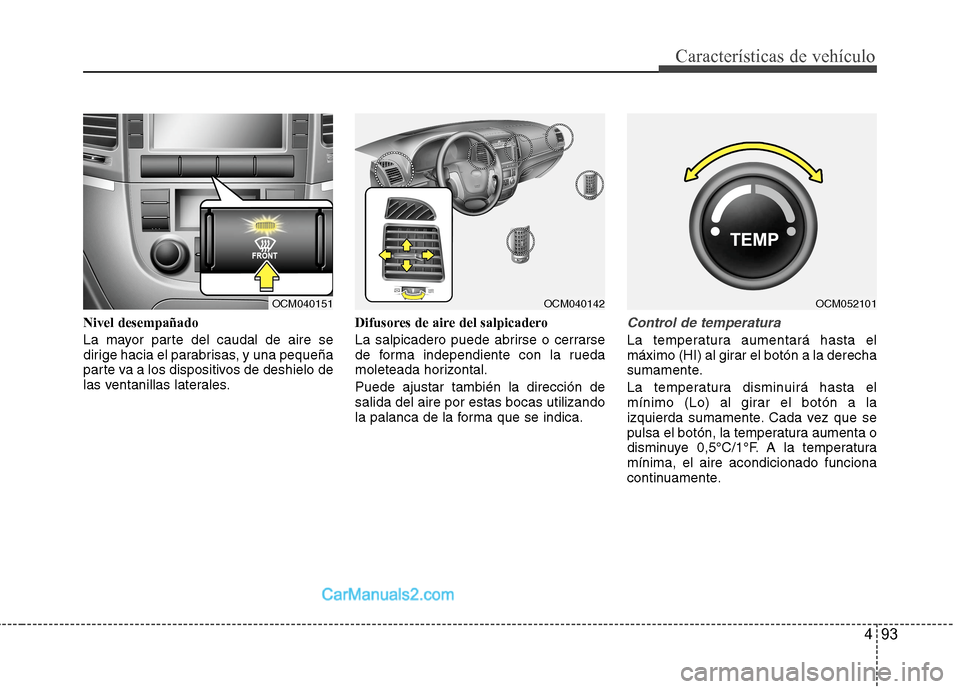

Nivel desempañado
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal.
Puede ajustar también la dirección de
salida del aire por estas bocas utilizando
la palanca de la forma que se indica.Control de temperatura
La temperatura aumentará hasta el
máximo (HI) al girar el botón a la derecha
sumamente.
La temperatura disminuirá hasta el
mínimo (Lo) al girar el botón a la
izquierda sumamente. Cada vez que se
pulsa el botón, la temperatura aumenta o
disminuye 0,5°C/1°F. A la temperatura
mínima, el aire acondicionado funciona
continuamente.
OCM040151OCM040142OCM052101

Características de vehículo
94 4

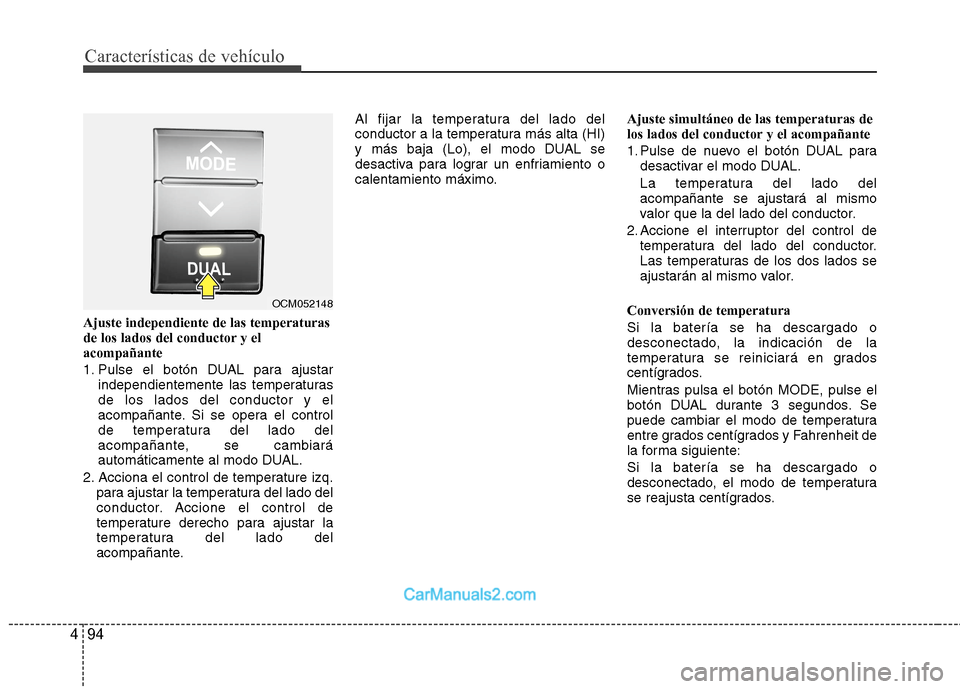

Ajuste independiente de las temperaturas
de los lados del conductor y el
acompañante
1. Pulse el botón DUAL para ajustar
independientemente las temperaturas
de los lados del conductor y el
acompañante. Si se opera el control
de temperatura del lado del
acompañante, se cambiará
automáticamente al modo DUAL.
2. Acciona el control de temperature izq.
para ajustar la temperatura del lado del
conductor. Accione el control de
temperature derecho para ajustar la
temperatura del lado del
acompañante.Al fijar la temperatura del lado del
conductor a la temperatura más alta (HI)
y más baja (Lo), el modo DUAL se
desactiva para lograr un enfriamiento o
calentamiento máximo.Ajuste simultáneo de las temperaturas de
los lados del conductor y el acompañante
1. Pulse de nuevo el botón DUAL para
desactivar el modo DUAL.
La temperatura del lado del
acompañante se ajustará al mismo
valor que la del lado del conductor.
2. Accione el interruptor del control de
temperatura del lado del conductor.
Las temperaturas de los dos lados se
ajustarán al mismo valor.
Conversión de temperatura
Si la batería se ha descargado o
desconectado, la indicación de la
temperatura se reiniciará en grados
centígrados.
Mientras pulsa el botón MODE, pulse el
botón DUAL durante 3 segundos. Se
puede cambiar el modo de temperatura
entre grados centígrados y Fahrenheit de
la forma siguiente:
Si la batería se ha descargado o
desconectado, el modo de temperatura
se reajusta centígrados.
OCM052148

495
Características de vehículo

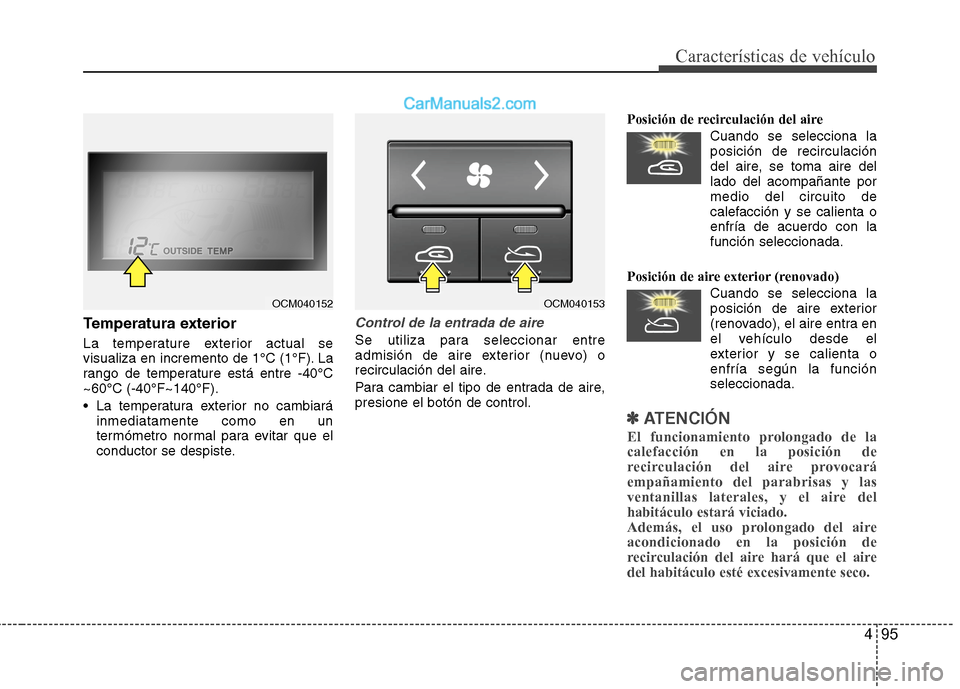

Temperatura exterior
La temperature exterior actual se
visualiza en incremento de 1°C (1°F). La
rango de temperature está entre -40°C
~60°C (-40°F~140°F).
La temperatura exterior no cambiará
inmediatamente como en un
termómetro normal para evitar que el
conductor se despiste.
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire,
presione el botón de control.Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante por
medio del circuito de
calefacción y se calienta o
enfría de acuerdo con la
función seleccionada.
Posición de aire exterior (renovado)
Cuando se selecciona la
posición de aire exterior
(renovado), el aire entra en
el vehículo desde el
exterior y se calienta o
enfría según la función
seleccionada.
✽ ✽
ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente seco.
OCM040153OCM040152

Características de vehículo
96 4

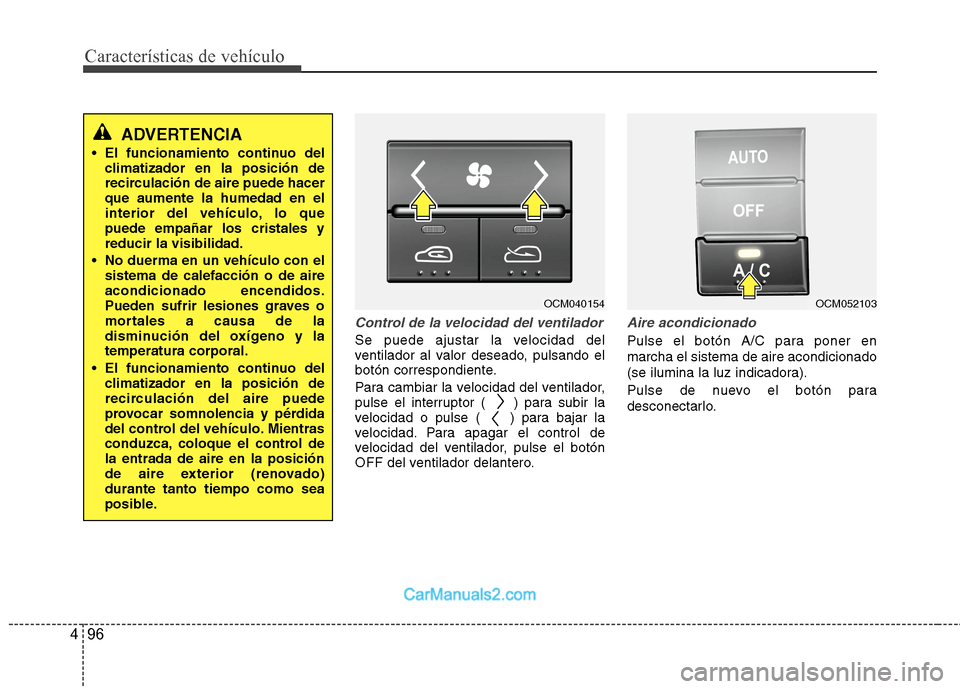

Control de la velocidad del ventilador
Se puede ajustar la velocidad del
ventilador al valor deseado, pulsando el
botón correspondiente.
Para cambiar la velocidad del ventilador,
pulse el interruptor ( ) para subir la
velocidad o pulse ( ) para bajar la
velocidad. Para apagar el control de
velocidad del ventilador, pulse el botón
OFF del ventilador delantero.
Aire acondicionado
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora).
Pulse de nuevo el botón para
desconectarlo.
ADVERTENCIA
El funcionamiento continuo del
climatizador en la posición de
recirculación de aire puede hacer
que aumente la humedad en el
interior del vehículo, lo que
puede empañar los cristales y
reducir la visibilidad.
No duerma en un vehículo con el
sistema de calefacción o de aire
acondicionado encendidos.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control de
la entrada de aire en la posición
de aire exterior (renovado)
durante tanto tiempo como sea
posible.
OCM040154OCM052103

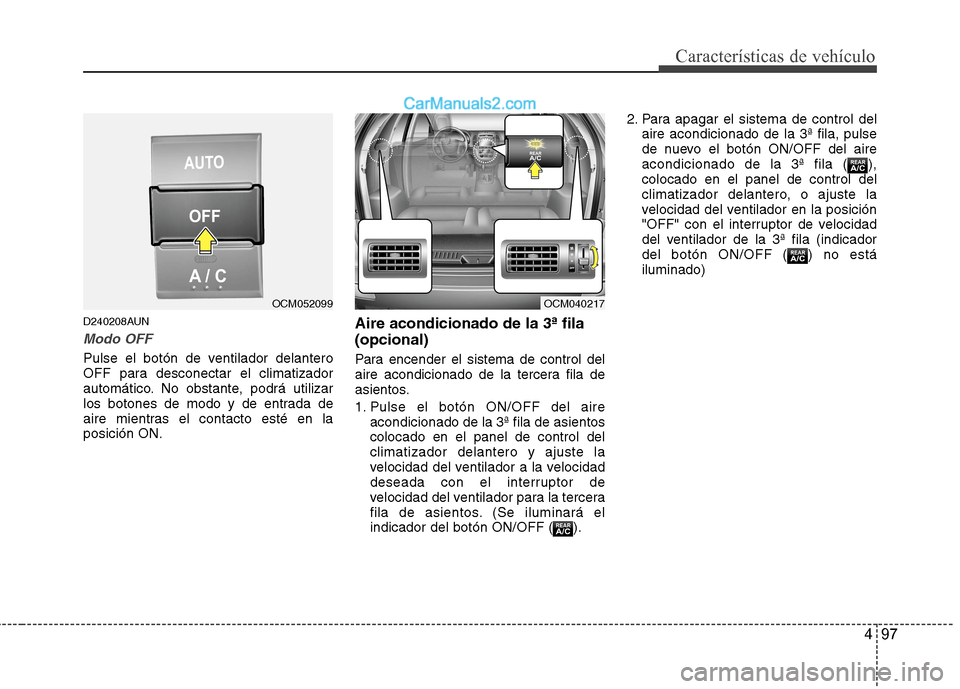

497
Características de vehículo
D240208AUN
Modo OFF
Pulse el botón de ventilador delantero
OFF para desconectar el climatizador
automático. No obstante, podrá utilizar
los botones de modo y de entrada de
aire mientras el contacto esté en la
posición ON.
Aire acondicionado de la 3ª fila
(opcional)
Para encender el sistema de control del
aire acondicionado de la tercera fila de
asientos.
1. Pulse el botón ON/OFF del aire
acondicionado de la 3ª fila de asientos
colocado en el panel de control del
climatizador delantero y ajuste la
velocidad del ventilador a la velocidad
deseada con el interruptor de
velocidad del ventilador para la tercera
fila de asientos. (Se iluminará el
indicador del botón ON/OFF ( ).2. Para apagar el sistema de control del
aire acondicionado de la 3ª fila, pulse
de nuevo el botón ON/OFF del aire
acondicionado de la 3ª fila ( ),
colocado en el panel de control del
climatizador delantero, o ajuste la
velocidad del ventilador en la posición
"OFF" con el interruptor de velocidad
del ventilador de la 3ª fila (indicador
del botón ON/OFF ( ) no está
iluminado)
OCM052099OCM040217

Características de vehículo
98 4

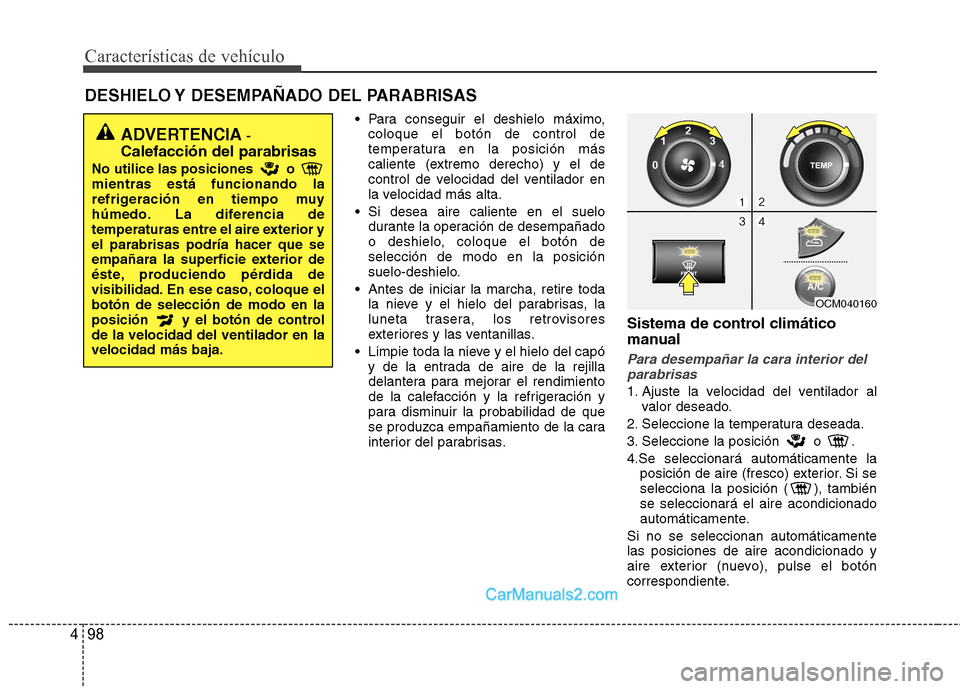

DESHIELO Y DESEMPAÑADO DEL PARABRISAS
Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
Si desea aire caliente en el suelo
durante la operación de desempañado
o deshielo, coloque el botón de
selección de modo en la posición
suelo-deshielo.
Antes de iniciar la marcha, retire toda
la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
Limpie toda la nieve y el hielo del capó
y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas.
Sistema de control climático
manual
Para desempañar la cara interior del
parabrisas
1. Ajuste la velocidad del ventilador al
valor deseado.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4.Se seleccionará automáticamente la
posición de aire (fresco) exterior. Si se
selecciona la posición ( ), también
se seleccionará el aire acondicionado
automáticamente.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
ADVERTENCIA-
Calefacción del parabrisas
No utilice las posiciones o
mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior y
el parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque el
botón de selección de modo en la
posición y el botón de control
de la velocidad del ventilador en la
velocidad más baja.
OCM040160
