Hyundai Santa Fe 2012 Manual del propietario (in Spanish)

449
Características de vehículo
D150335AFD
Indicador OFF del airbag
delantero del acompañante
(opcional)
El indicador OFF del airbag del
acompañante se ilumina durante unos 4
segundos después de llevar a ON la
llave de contacto.
El indicador OFF del airbag del
acompañante se enciende también
cuando el conmutador ON/OFF del
mismo se gira a la posición OFF, y se
apaga cuando se lleva a la posición ON.
D150303AFD
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto
a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llave
se sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.Luz de aviso del
sistema
electrónico de
distribución de
fuerza de frenado (EBD)
Si se encienden dos luces de aviso al
mismo tiempo durante la marcha, es que
los sistemas ABS y EBD presentan
algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.
PRECAUCIÓN
Si no funciona correctamente el
conmutador ON/OFF del airbag del
acompañante, el indicador OFF de
éste no se iluminará, y en caso de
impacto frontal el airbag se inflará,
incluso si el conmutador ON/OFF
está en la posición OFF. Si esto
sucede, haga que un concesionario
autorizado HYUNDAI revise lo antes
posible el conmutador ON/OFF del
airbag del acompañante y el
sistema SRS de los airbag.ADVERTENCIA
Si las dos luces de aviso del ABS y
el freno se encienden y
permanecen encendidas, el
sistema normal de frenos del
vehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que un
concesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.

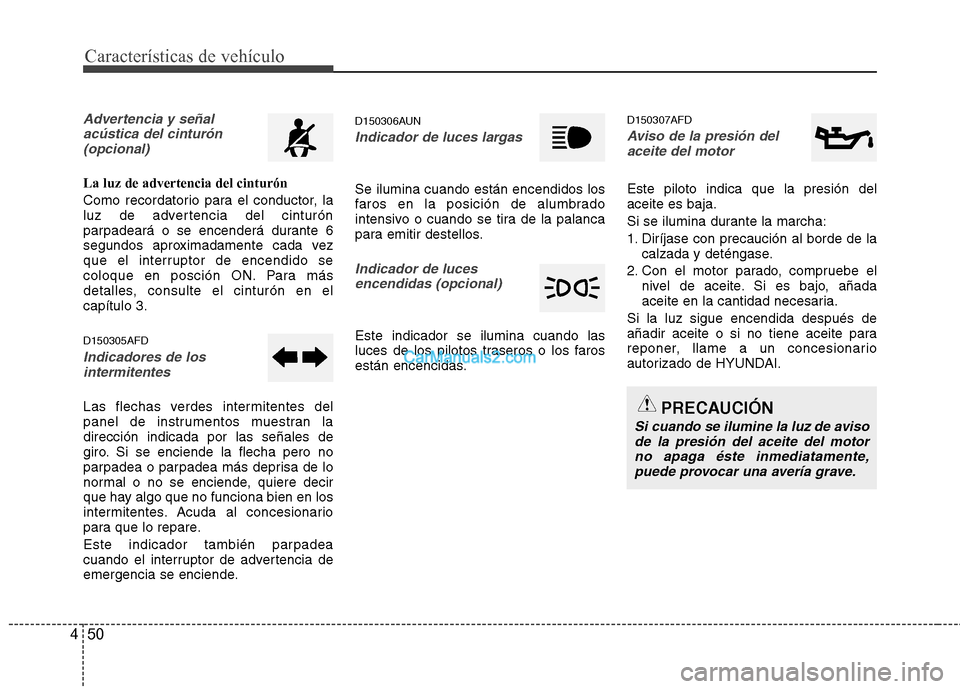

Características de vehículo
50 4
Advertencia y señal
acústica del cinturón
(opcional)
La luz de advertencia del cinturón
Como recordatorio para el conductor, la
luz de advertencia del cinturón
parpadeará o se encenderá durante 6
segundos aproximadamente cada vez
que el interruptor de encendido se
coloque en posción ON. Para más
detalles, consulte el cinturón en el
capítulo 3.
D150305AFD
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran la
dirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
Indicador de luces
encendidas (opcional)
Este indicador se ilumina cuando las
luces de los pilotos traseros o los faros
están encencidas.
D150307AFD
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del
aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la
calzada y deténgase.
2. Con el motor parado, compruebe el
nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso
de la presión del aceite del motor
no apaga éste inmediatamente,
puede provocar una avería grave.

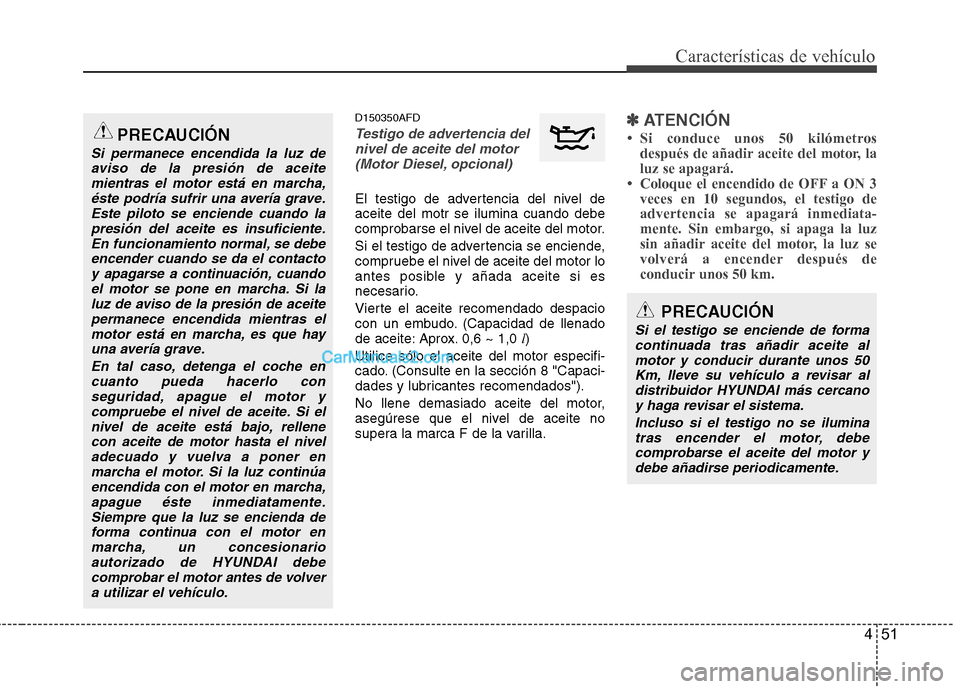

451
Características de vehículo
D150350AFD
Testigo de advertencia del
nivel de aceite del motor
(Motor Diesel, opcional)
El testigo de advertencia del nivel de
aceite del motr se ilumina cuando debe
comprobarse el nivel de aceite del motor.
Si el testigo de advertencia se enciende,
compruebe el nivel de aceite del motor lo
antes posible y añada aceite si es
necesario.
Vierte el aceite recomendado despacio
con un embudo. (Capacidad de llenado
de aceite: Aprox. 0,6 ~ 1,0 l)
Utilice sólo el aceite del motor especifi-
cado. (Consulte en la sección 8 "Capaci-
dades y lubricantes recomendados").
No llene demasiado aceite del motor,
asegúrese que el nivel de aceite no
supera la marca F de la varilla.
✽ ✽
ATENCIÓN
• Si conduce unos 50 kilómetros
después de añadir aceite del motor, la
luz se apagará.
• Coloque el encendido de OFF a ON 3
veces en 10 segundos, el testigo de
advertencia se apagará inmediata-
mente. Sin embargo, si apaga la luz
sin añadir aceite del motor, la luz se
volverá a encender después de
conducir unos 50 km.PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceite
mientras el motor está en marcha,
éste podría sufrir una avería grave.
Este piloto se enciende cuando la
presión del aceite es insuficiente.
En funcionamiento normal, se debe
encender cuando se da el contacto
y apagarse a continuación, cuando
el motor se pone en marcha. Si la
luz de aviso de la presión de aceite
permanece encendida mientras el
motor está en marcha, es que hay
una avería grave.
En tal caso, detenga el coche en
cuanto pueda hacerlo con
seguridad, apague el motor y
compruebe el nivel de aceite. Si el
nivel de aceite está bajo, rellene
con aceite de motor hasta el nivel
adecuado y vuelva a poner en
marcha el motor. Si la luz continúa
encendida con el motor en marcha,
apague éste inmediatamente.
Siempre que la luz se encienda de
forma continua con el motor en
marcha, un concesionario
autorizado de HYUNDAI debe
comprobar el motor antes de volver
a utilizar el vehículo.
PRECAUCIÓN
Si el testigo se enciende de forma
continuada tras añadir aceite al
motor y conducir durante unos 50
Km, lleve su vehículo a revisar al
distribuidor HYUNDAI más cercano
y haga revisar el sistema.
Incluso si el testigo no se ilumina
tras encender el motor, debe
comprobarse el aceite del motor y
debe añadirse periodicamente.

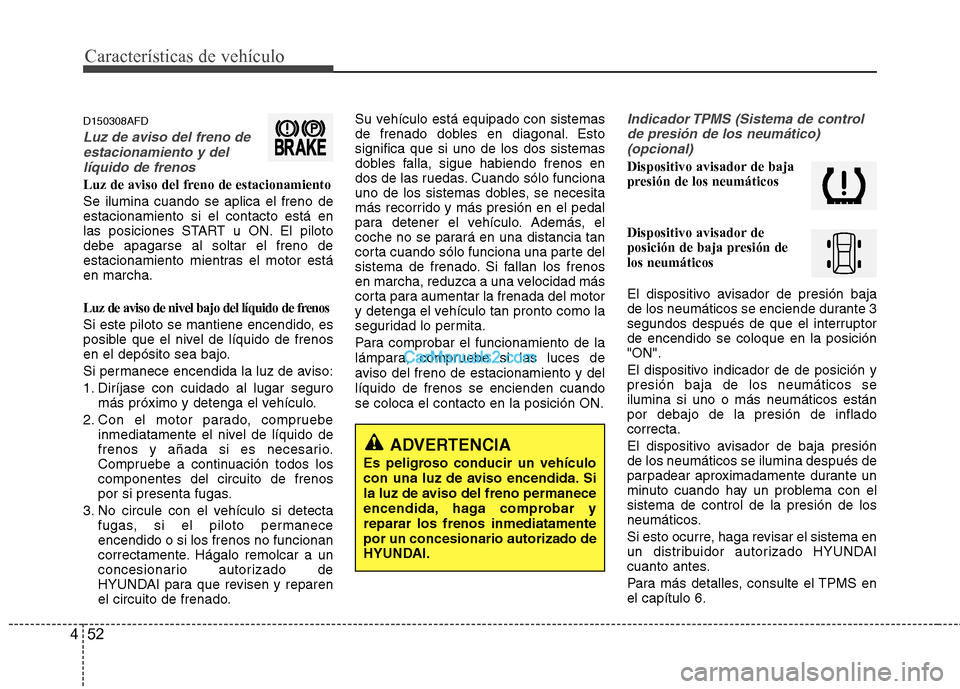

Características de vehículo
52 4
D150308AFD
Luz de aviso del freno de
estacionamiento y del
líquido de frenos
Luz de aviso del freno de estacionamiento
Se ilumina cuando se aplica el freno de
estacionamiento si el contacto está en
las posiciones START u ON. El piloto
debe apagarse al soltar el freno de
estacionamiento mientras el motor está
en marcha.
Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro
más próximo y detenga el vehículo.
2. Con el motor parado, compruebe
inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos los
componentes del circuito de frenos
por si presenta fugas.
3. No circule con el vehículo si detecta
fugas, si el piloto permanece
encendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado.Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Esto
significa que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y del
líquido de frenos se encienden cuando
se coloca el contacto en la posición ON.
Indicador TPMS (Sistema de control
de presión de los neumático)
(opcional)
Dispositivo avisador de baja
presión de los neumáticos
Dispositivo avisador de
posición de baja presión de
los neumáticos
El dispositivo avisador de presión baja
de los neumáticos se enciende durante 3
segundos después de que el interruptor
de encendido se coloque en la posición
"ON".
El dispositivo indicador de de posición y
presión baja de los neumáticos se
ilumina si uno o más neumáticos están
por debajo de la presión de inflado
correcta.
El dispositivo avisador de baja presión
de los neumáticos se ilumina después de
parpadear aproximadamente durante un
minuto cuando hay un problema con el
sistema de control de la presión de los
neumáticos.
Si esto ocurre, haga revisar el sistema en
un distribuidor autorizado HYUNDAI
cuanto antes.
Para más detalles, consulte el TPMS en
el capítulo 6.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar y
reparar los frenos inmediatamente
por un concesionario autorizado de
HYUNDAI.

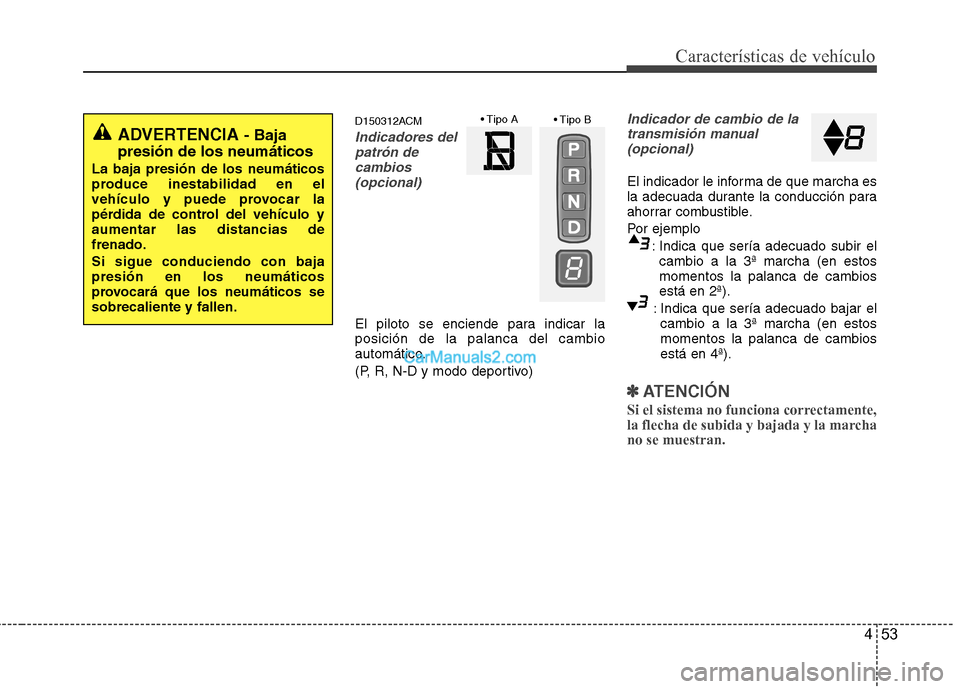

453
Características de vehículo
D150312ACM
Indicadores del
patrón de
cambios
(opcional)
El piloto se enciende para indicar la
posición de la palanca del cambio
automático.
(P, R, N-D y modo deportivo)
Indicador de cambio de la
transmisión manual
(opcional)
El indicador le informa de que marcha es
la adecuada durante la conducción para
ahorrar combustible.
Por ejemplo
: Indica que sería adecuado subir el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 2ª).
: Indica que sería adecuado bajar el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 4ª).
✽ ✽
ATENCIÓN
Si el sistema no funciona correctamente,
la flecha de subida y bajada y la marcha
no se muestran.
ADVERTENCIA - Baja
presión de los neumáticos
La baja presión de los neumáticos
produce inestabilidad en el
vehículo y puede provocar la
pérdida de control del vehículo y
aumentar las distancias de
frenado.
Si sigue conduciendo con baja
presión en los neumáticos
provocará que los neumáticos se
sobrecaliente y fallen.

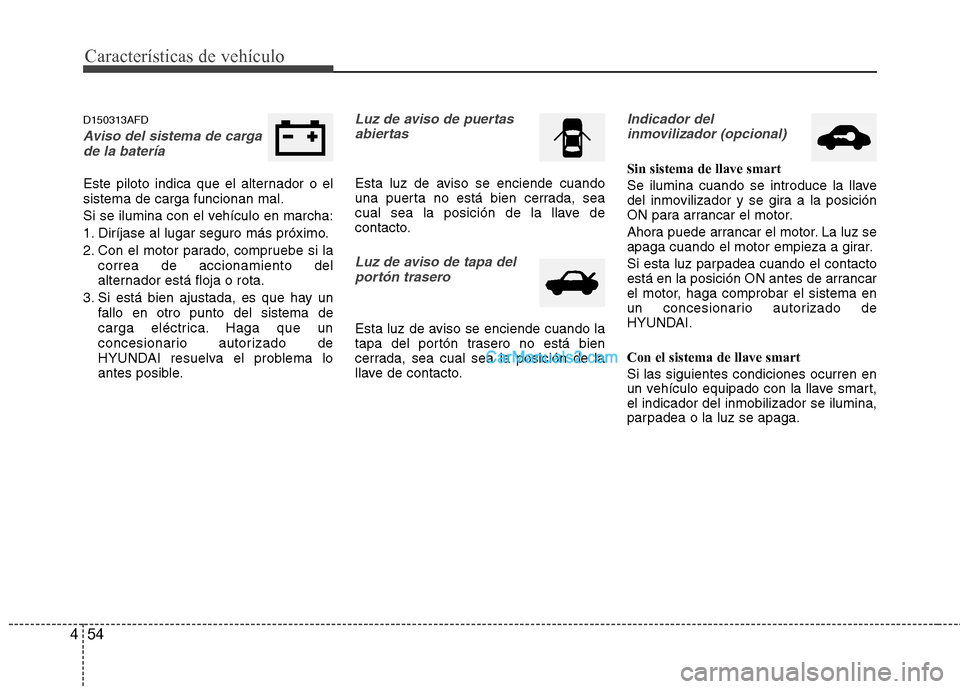

Características de vehículo
54 4
D150313AFD
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el
sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la
correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un
fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.
Luz de aviso de puertas
abiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
Luz de aviso de tapa del
portón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
Indicador del
inmovilizador (opcional)
Sin sistema de llave smart
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI.
Con el sistema de llave smart
Si las siguientes condiciones ocurren en
un vehículo equipado con la llave smart,
el indicador del inmobilizador se ilumina,
parpadea o la luz se apaga.

455
Características de vehículo

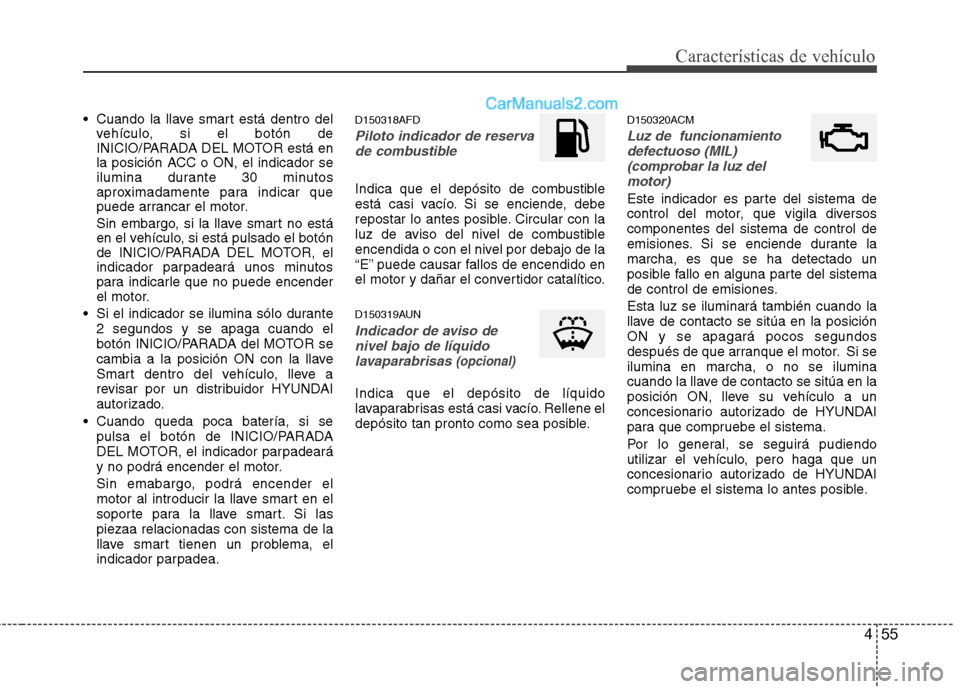

Cuando la llave smart está dentro del
vehículo, si el botón de
INICIO/PARADA DEL MOTOR está en
la posición ACC o ON, el indicador se
ilumina durante 30 minutos
aproximadamente para indicar que
puede arrancar el motor.
Sin embargo, si la llave smart no está
en el vehículo, si está pulsado el botón
de INICIO/PARADA DEL MOTOR, el
indicador parpadeará unos minutos
para indicarle que no puede encender
el motor.
Si el indicador se ilumina sólo durante
2 segundos y se apaga cuando el
botón INICIO/PARADA del MOTOR se
cambia a la posición ON con la llave
Smart dentro del vehículo, lleve a
revisar por un distribuidor HYUNDAI
autorizado.
Cuando queda poca batería, si se
pulsa el botón de INICIO/PARADA
DEL MOTOR, el indicador parpadeará
y no podrá encender el motor.
Sin emabargo, podrá encender el
motor al introducir la llave smart en el
soporte para la llave smart. Si las
piezaa relacionadas con sistema de la
llave smart tienen un problema, el
indicador parpadea.D150318AFD
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” puede causar fallos de encendido en
el motor y dañar el convertidor catalítico.
D150319AUN
Indicador de aviso de
nivel bajo de líquido
lavaparabrisas
(opcional)
Indica que el depósito de líquido
lavaparabrisas está casi vacío. Rellene el
depósito tan pronto como sea posible.
D150320ACM
Luz de funcionamiento
defectuoso (MIL)
(comprobar la luz del
motor)
Este indicador es parte del sistema de
control del motor, que vigila diversos
componentes del sistema de control de
emisiones. Si se enciende durante la
marcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones.
Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posición
ON y se apagará pocos segundos
después de que arranque el motor. Si se
ilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.

Características de vehículo
56 4

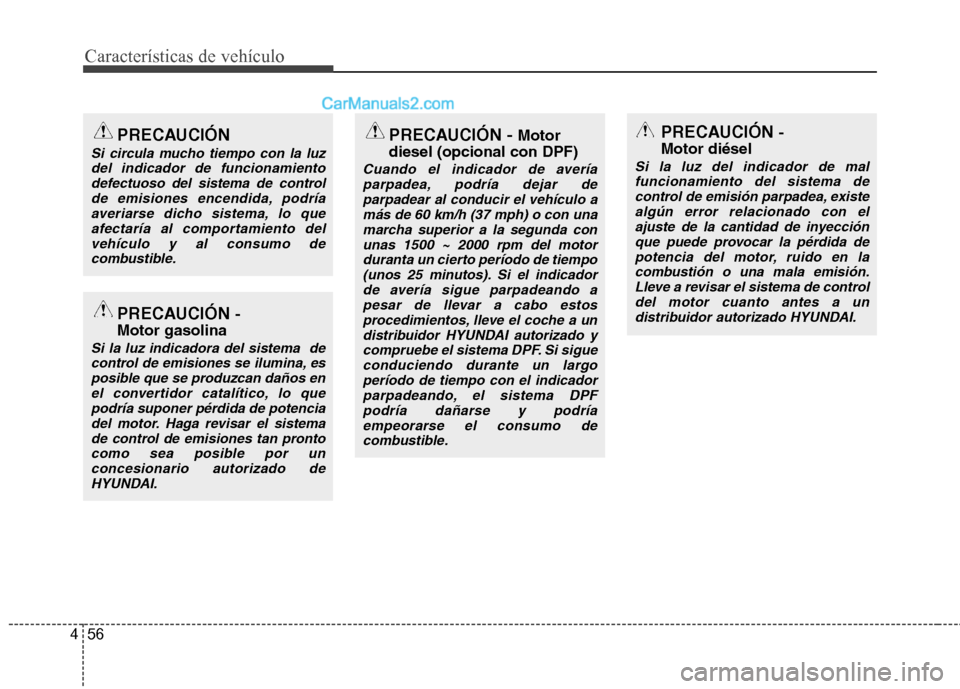

PRECAUCIÓN
Si circula mucho tiempo con la luz
del indicador de funcionamiento
defectuoso del sistema de control
de emisiones encendida, podría
averiarse dicho sistema, lo que
afectaría al comportamiento del
vehículo y al consumo de
combustible.
PRECAUCIÓN -
Motor gasolina
Si la luz indicadora del sistema de
control de emisiones se ilumina, es
posible que se produzcan daños en
el convertidor catalítico, lo que
podría suponer pérdida de potencia
del motor. Haga revisar el sistema
de control de emisiones tan pronto
como sea posible por un
concesionario autorizado de
HYUNDAI.
PRECAUCIÓN -
Motor diésel
Si la luz del indicador de mal
funcionamiento del sistema de
control de emisión parpadea, existe
algún error relacionado con el
ajuste de la cantidad de inyección
que puede provocar la pérdida de
potencia del motor, ruido en la
combustión o una mala emisión.
Lleve a revisar el sistema de control
del motor cuanto antes a un
distribuidor autorizado HYUNDAI.
PRECAUCIÓN - Motor
diesel (opcional con DPF)
Cuando el indicador de avería
parpadea, podría dejar de
parpadear al conducir el vehículo a
más de 60 km/h (37 mph) o con una
marcha superior a la segunda con
unas 1500 ~ 2000 rpm del motor
duranta un cierto período de tiempo
(unos 25 minutos). Si el indicador
de avería sigue parpadeando a
pesar de llevar a cabo estos
procedimientos, lleve el coche a un
distribuidor HYUNDAI autorizado y
compruebe el sistema DPF. Si sigue
conduciendo durante un largo
período de tiempo con el indicador
parpadeando, el sistema DPF
podría dañarse y podría
empeorarse el consumo de
combustible.

457
Características de vehículo

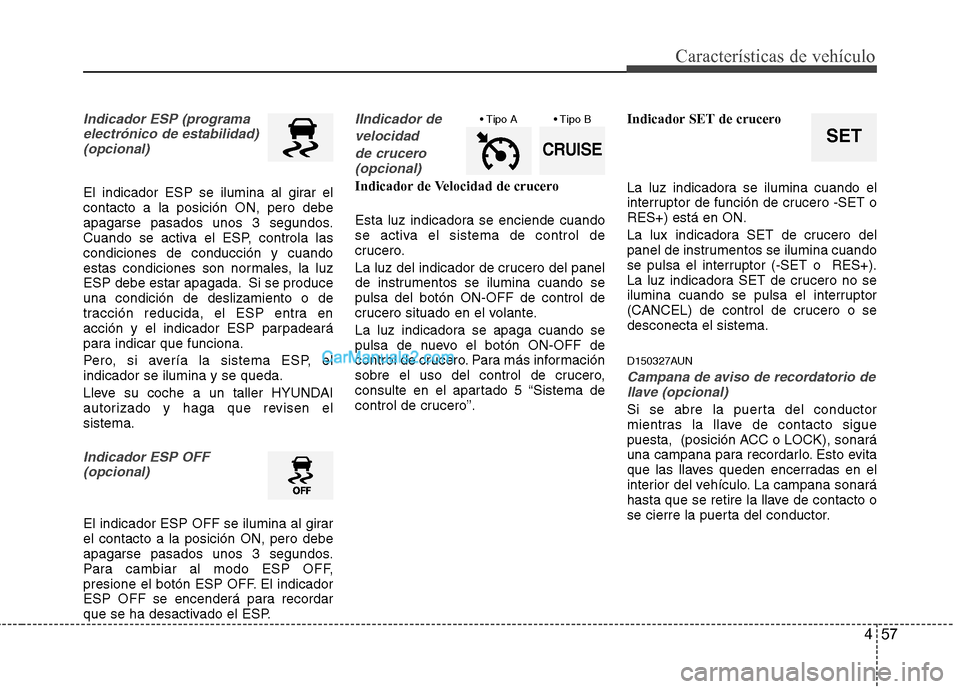

Indicador ESP (programa
electrónico de estabilidad)
(opcional)
El indicador ESP se ilumina al girar el
contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla las
condiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produce
una condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
Pero, si avería la sistema ESP, el
indicador se ilumina y se queda.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen el
sistema.
Indicador ESP OFF
(opcional)
El indicador ESP OFF se ilumina al girar
el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP OFF. El indicador
ESP OFF se encenderá para recordar
que se ha desactivado el ESP.
IIndicador de
velocidad
de crucero
(opcional)
Indicador de Velocidad de crucero
Esta luz indicadora se enciende cuando
se activa el sistema de control de
crucero.
La luz del indicador de crucero del panel
de instrumentos se ilumina cuando se
pulsa del botón ON-OFF de control de
crucero situado en el volante.
La luz indicadora se apaga cuando se
pulsa de nuevo el botón ON-OFF de
control de crucero. Para más información
sobre el uso del control de crucero,
consulte en el apartado 5 “Sistema de
control de crucero”.Indicador SET de crucero
La luz indicadora se ilumina cuando el
interruptor de función de crucero -SET o
RES+) está en ON.
La lux indicadora SET de crucero del
panel de instrumentos se ilumina cuando
se pulsa el interruptor (-SET o RES+).
La luz indicadora SET de crucero no se
ilumina cuando se pulsa el interruptor
(CANCEL) de control de crucero o se
desconecta el sistema.
D150327AUN
Campana de aviso de recordatorio de
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de contacto sigue
puesta, (posición ACC o LOCK), sonará
una campana para recordarlo. Esto evita
que las llaves queden encerradas en el
interior del vehículo. La campana sonará
hasta que se retire la llave de contacto o
se cierre la puerta del conductor.
SETCRUISE

Características de vehículo
58 4
D150328AFD

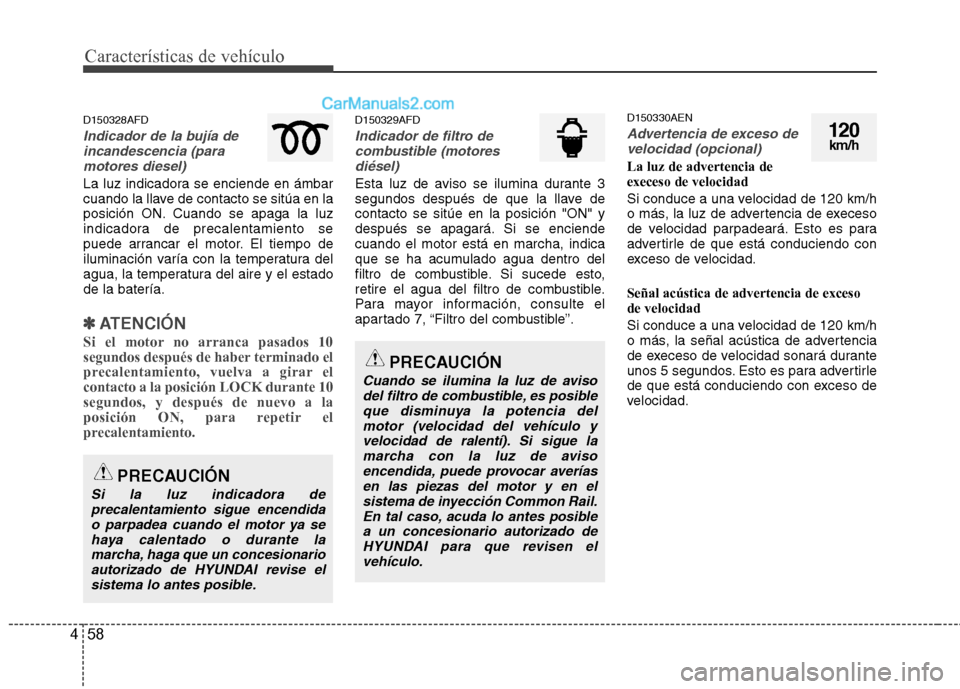

Indicador de la bujía de
incandescencia (para
motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estado
de la batería.
✽ ✽
ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar el
contacto a la posición LOCK durante 10
segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
D150329AFD
Indicador de filtro de
combustible (motores
diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave de
contacto se sitúe en la posición "ON" y
después se apagará. Si se enciende
cuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
D150330AEN
Advertencia de exceso de
velocidad (opcional)
La luz de advertencia de
execeso de velocidad
Si conduce a una velocidad de 120 km/h
o más, la luz de advertencia de execeso
de velocidad parpadeará. Esto es para
advertirle de que está conduciendo con
exceso de velocidad.
Señal acústica de advertencia de exceso
de velocidad
Si conduce a una velocidad de 120 km/h
o más, la señal acústica de advertencia
de execeso de velocidad sonará durante
unos 5 segundos. Esto es para advertirle
de que está conduciendo con exceso de
velocidad.
PRECAUCIÓN
Si la luz indicadora de
precalentamiento sigue encendida
o parpadea cuando el motor ya se
haya calentado o durante la
marcha, haga que un concesionario
autorizado de HYUNDAI revise el
sistema lo antes posible.
PRECAUCIÓN
Cuando se ilumina la luz de aviso
del filtro de combustible, es posible
que disminuya la potencia del
motor (velocidad del vehículo y
velocidad de ralentí). Si sigue la
marcha con la luz de aviso
encendida, puede provocar averías
en las piezas del motor y en el
sistema de inyección Common Rail.
En tal caso, acuda lo antes posible
a un concesionario autorizado de
HYUNDAI para que revisen el
vehículo.
120km/h
