Hyundai Santa Fe 2013 Ägarmanual (in Swedish)

39
Säten och säkerhet

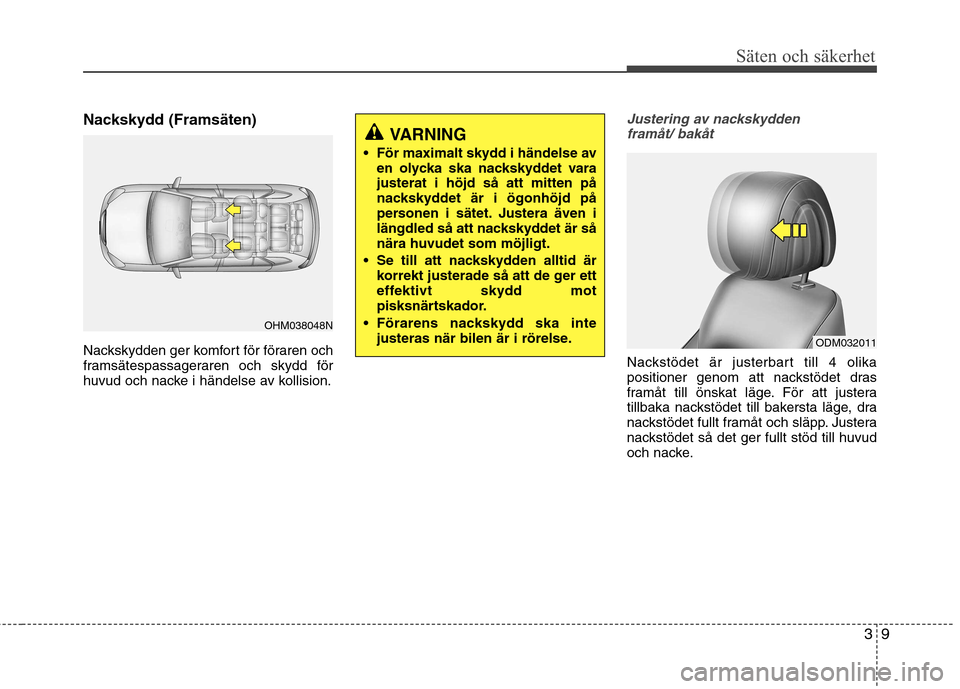

Nackskydd (Framsäten)
Nackskydden ger komfort för föraren och
framsätespassageraren och skydd för
huvud och nacke i händelse av kollision.Justering av nackskyddenframåt/ bakåt
Nackstödet är justerbart till 4 olika
positioner genom att nackstödet dras
framåt till önskat läge. För att justera
tillbaka nackstödet till bakersta läge, dra
nackstödet fullt framåt och släpp. Justera
nackstödet så det ger fullt stöd till huvud
och nacke.
OHM038048N
ODM032011
VARNING
För maximalt skydd i händelse av en olycka ska nackskyddet vara justerat i höjd så att mitten på
nackskyddet är i ögonhöjd på
personen i sätet. Justera även i
längdled så att nackskyddet är sånära huvudet som möjligt.
Se till att nackskydden alltid är korrekt justerade så att de ger ett
effektivt skydd mot
pisksnärtskador.
Förarens nackskydd ska inte justeras när bilen är i rörelse.

Säten och säkerhet
10
3

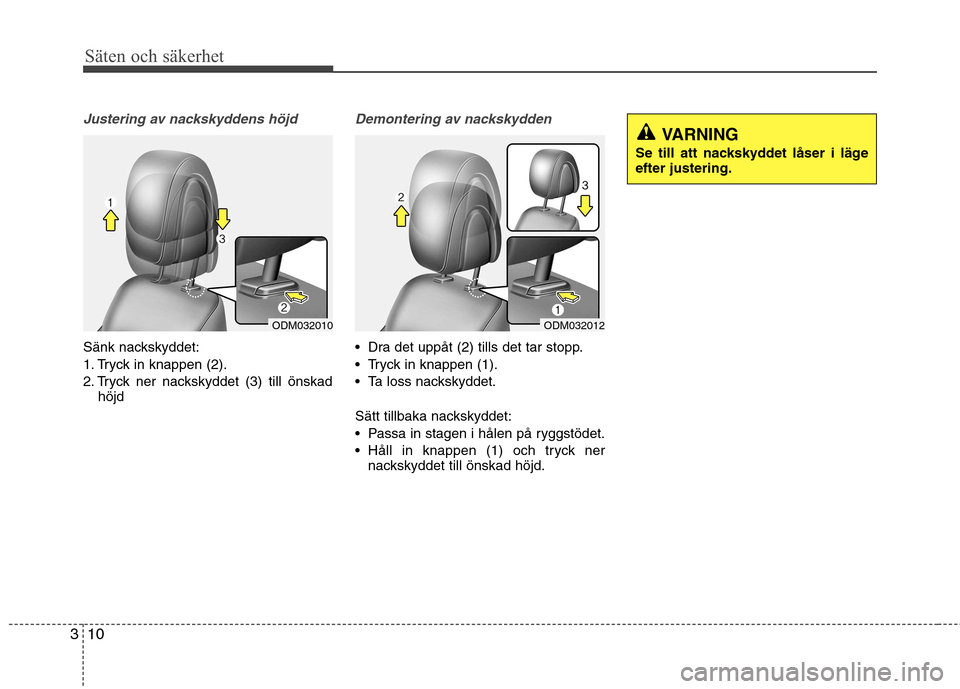

Justering av nackskyddens höjd
Sänk nackskyddet:
1. Tryck in knappen (2).
2. Tryck ner nackskyddet (3) till önskad
höjd
Demontering av nackskydden
Dra det uppåt (2) tills det tar stopp.
Tryck in knappen (1).
Ta loss nackskyddet.
Sätt tillbaka nackskyddet:
Passa in stagen i hålen på ryggstödet.
Håll in knappen (1) och tryck nernackskyddet till önskad höjd.
ODM032010ODM032012
VARNING
Se till att nackskyddet låser i läge efter justering.

311
Säten och säkerhet

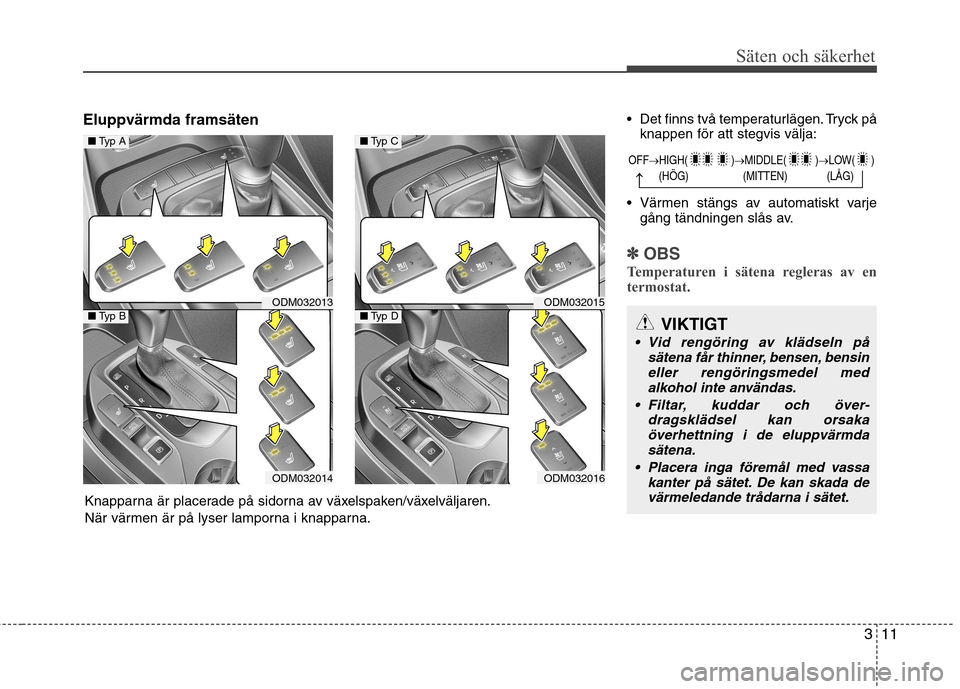

Eluppvärmda framsäten Det finns två temperaturlägen. Tryck på
knappen för att stegvis välja:
Värmen stängs av automatiskt varje gång tändningen slås av.
✽✽ OBS
Temperaturen i sätena regleras av en
termostat.
VIKTIGT
Vid rengöring av klädseln på sätena får thinner, bensen, bensin
eller rengöringsmedel medalkohol inte användas.
Filtar, kuddar och över- dragsklädsel kan orsakaöverhettning i de eluppvärmda
sätena.
Placera inga föremål med vassa kanter på sätet. De kan skada devärmeledande trådarna i sätet.
ODM032013
ODM032014
■ Typ A
■Typ BODM032015
ODM032016
■Typ C
■Typ D
Knapparna är placerade på sidorna av växelspaken/växelväljaren.
När värmen är på lyser lamporna i knapparna.
OFF HIGH( ) MIDDLE( ) LOW( )
(HÖG) (MITTEN) (LÅG)

Säten och säkerhet
12
3

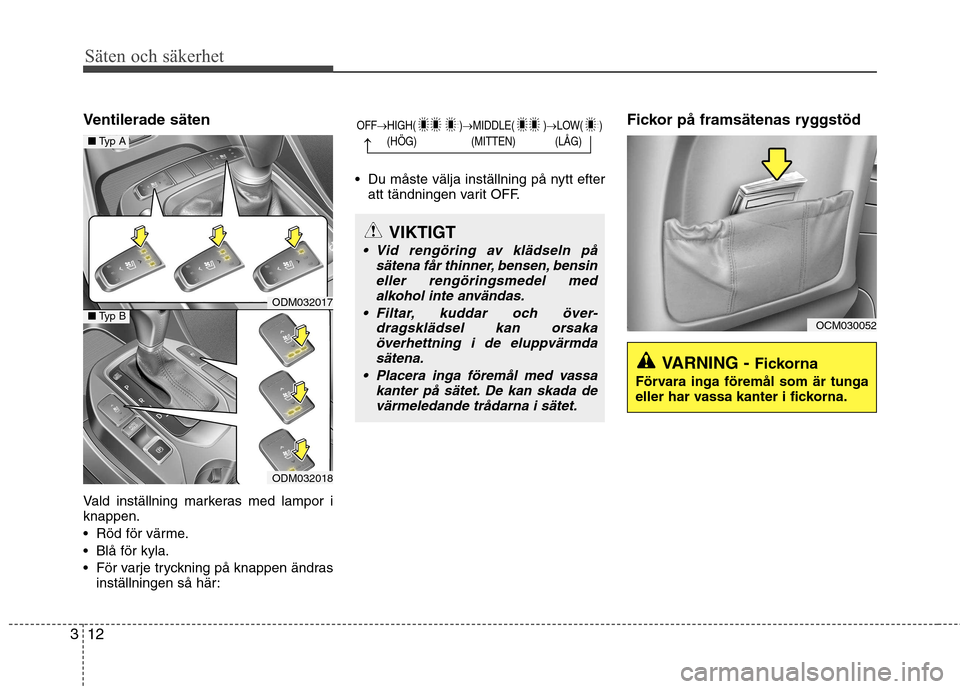

Ventilerade säten
Vald inställning markeras med lampor i knappen.
Röd för värme.
Blå för kyla.
För varje tryckning på knappen ändras
inställningen så här: Du måste välja inställning på nytt efter
att tändningen varit OFF. Fickor på framsätenas ryggstöd
VARNING -
Fickorna
Förvara inga föremål som är tunga
eller har vassa kanter i fickorna.
ODM032017
ODM032018
■ Typ A
■Typ B
VIKTIGT
Vid rengöring av klädseln på
sätena får thinner, bensen, bensineller rengöringsmedel medalkohol inte användas.
Filtar, kuddar och över- dragsklädsel kan orsakaöverhettning i de eluppvärmdasätena.
Placera inga föremål med vassa kanter på sätet. De kan skada de
värmeledande trådarna i sätet.
OCM030052
OFF HIGH( ) MIDDLE( ) LOW( )
(HÖG) (MITTEN) (LÅG)

313
Säten och säkerhet

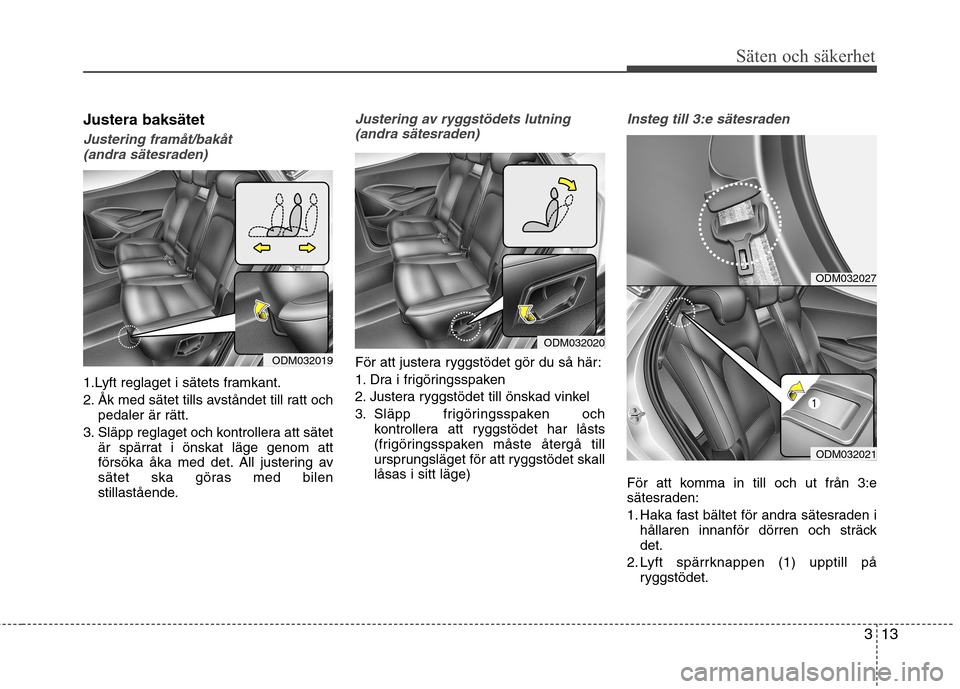

Justera baksätet
Justering framåt/bakåt(andra sätesraden)
1.Lyft reglaget i sätets framkant.
2. Åk med sätet tills avståndet till ratt och pedaler är rätt.
3. Släpp reglaget och kontrollera att sätet är spärrat i önskat läge genom att
försöka åka med det. All justering av
sätet ska göras med bilen
stillastående.
Justering av ryggstödets lutning
(andra sätesraden)
För att justera ryggstödet gör du så här:
1. Dra i frigöringsspaken
2. Justera ryggstödet till önskad vinkel
3. Släpp frigöringsspaken och kontrollera att ryggstödet har låsts
(frigöringsspaken måste återgå till
ursprungsläget för att ryggstödet skalllåsas i sitt läge)
Insteg till 3:e sätesraden
För att komma in till och ut från 3:e
sätesraden:
1. Haka fast bältet för andra sätesraden ihållaren innanför dörren och sträck det.
2. Lyft spärrknappen (1) upptill på ryggstödet.
ODM032019
ODM032020
ODM032027
ODM032021

Säten och säkerhet
14
3

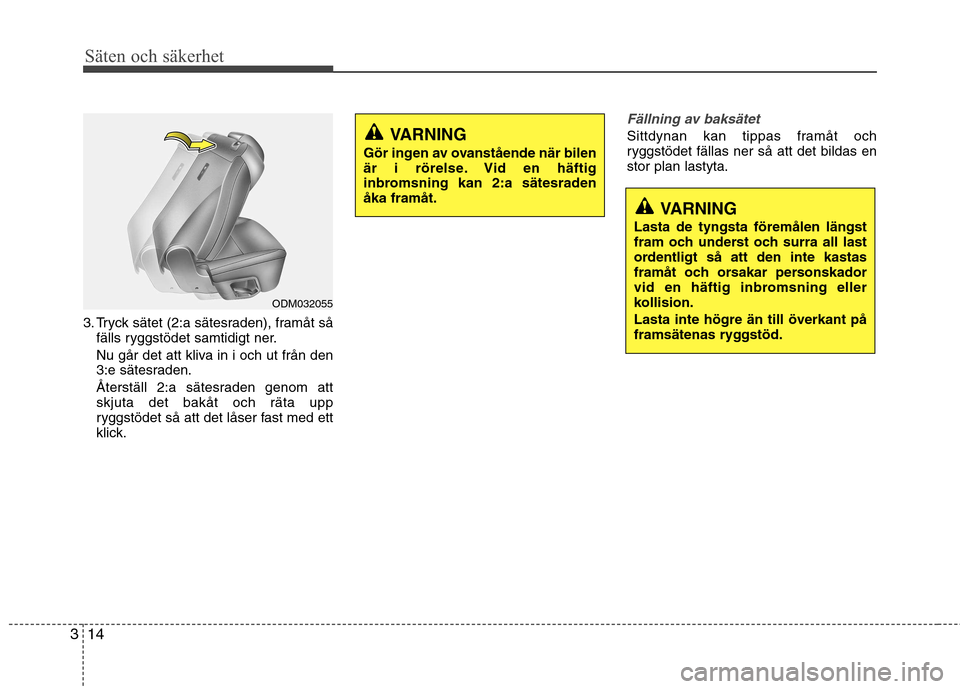

3. Tryck sätet (2:a sätesraden), framåt så
fälls ryggstödet samtidigt ner.
Nu går det att kliva in i och ut från den
3:e sätesraden.
Återställ 2:a sätesraden genom att skjuta det bakåt och räta upp
ryggstödet så att det låser fast med ett
klick.
Fällning av baksätet
Sittdynan kan tippas framåt och
ryggstödet fällas ner så att det bildas enstor plan lastyta.
VARNING
Lasta de tyngsta föremålen längst
fram och underst och surra all last
ordentligt så att den inte kastas
framåt och orsakar personskador
vid en häftig inbromsning eller
kollision. Lasta inte högre än till överkant på
framsätenas ryggstöd.
ODM032055
VARNING
Gör ingen av ovanstående när bilen
är i rörelse. Vid en häftig
inbromsning kan 2:a sätesradenåka framåt.

315
Säten och säkerhet

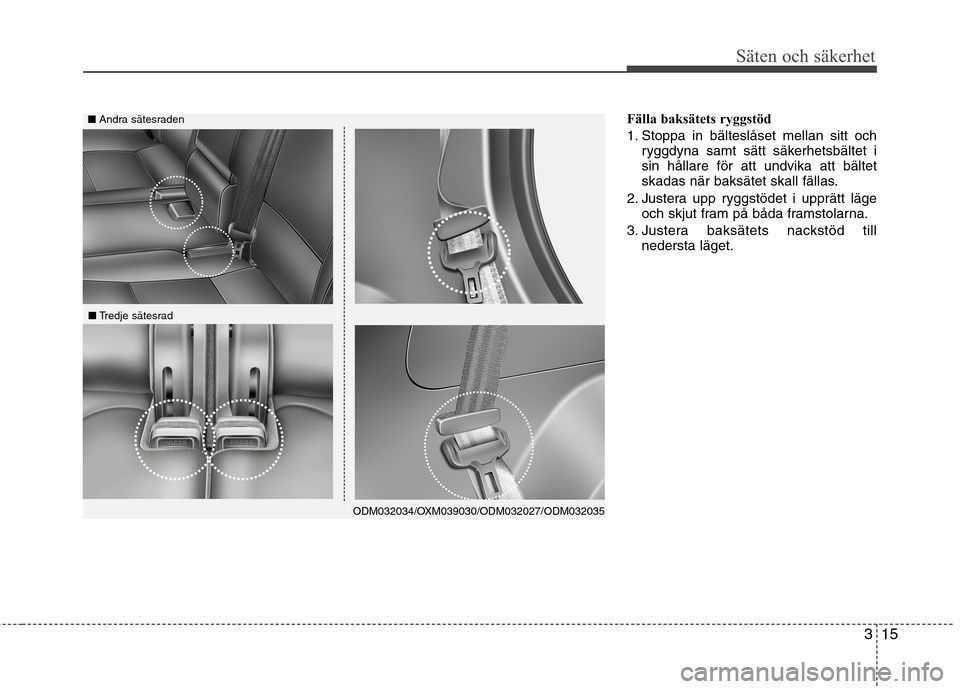

Fälla baksätets ryggstöd
1. Stoppa in bälteslåset mellan sitt ochryggdyna samt sätt säkerhetsbältet i sin hållare för att undvika att bältet
skadas när baksätet skall fällas.
2. Justera upp ryggstödet i upprätt läge och skjut fram på båda framstolarna.
3. Justera baksätets nackstöd till nedersta läget.■Andra sätesraden
ODM032034/OXM039030/ODM032027/ODM032035
■Tredje sätesrad

Säten och säkerhet
16
3

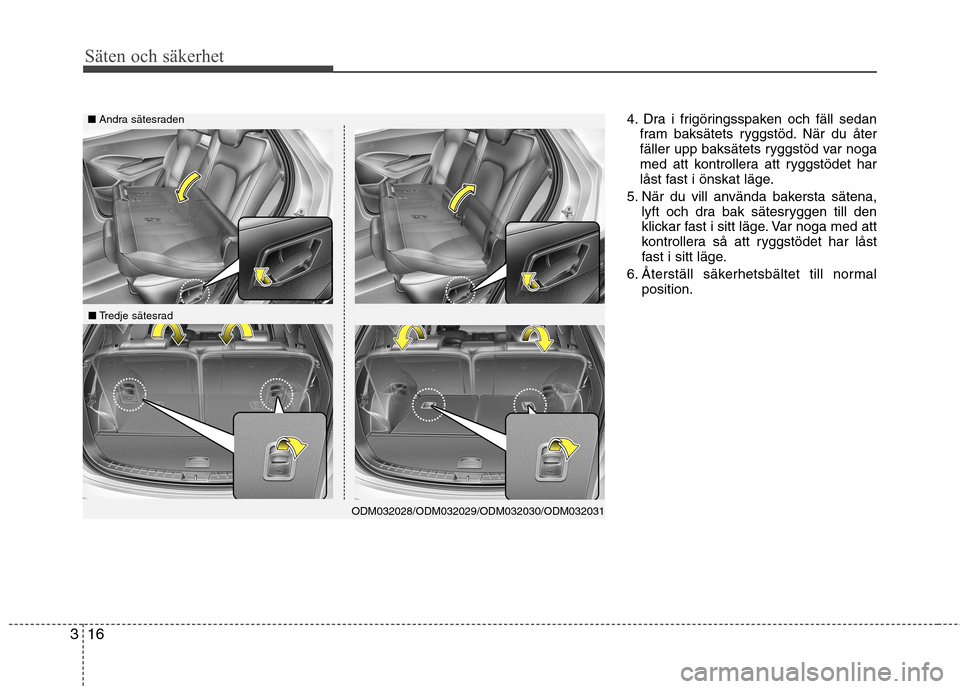

4. Dra i frigöringsspaken och fäll sedan
fram baksätets ryggstöd. När du åter
fäller upp baksätets ryggstöd var noga
med att kontrollera att ryggstödet har
låst fast i önskat läge.
5. När du vill använda bakersta sätena, lyft och dra bak sätesryggen till den
klickar fast i sitt läge. Var noga med att
kontrollera så att ryggstödet har låst
fast i sitt läge.
6. Återställ säkerhetsbältet till normal position.■Andra sätesraden
ODM032028/ODM032029/ODM032030/ODM032031
■Tredje sätesrad

317
Säten och säkerhet

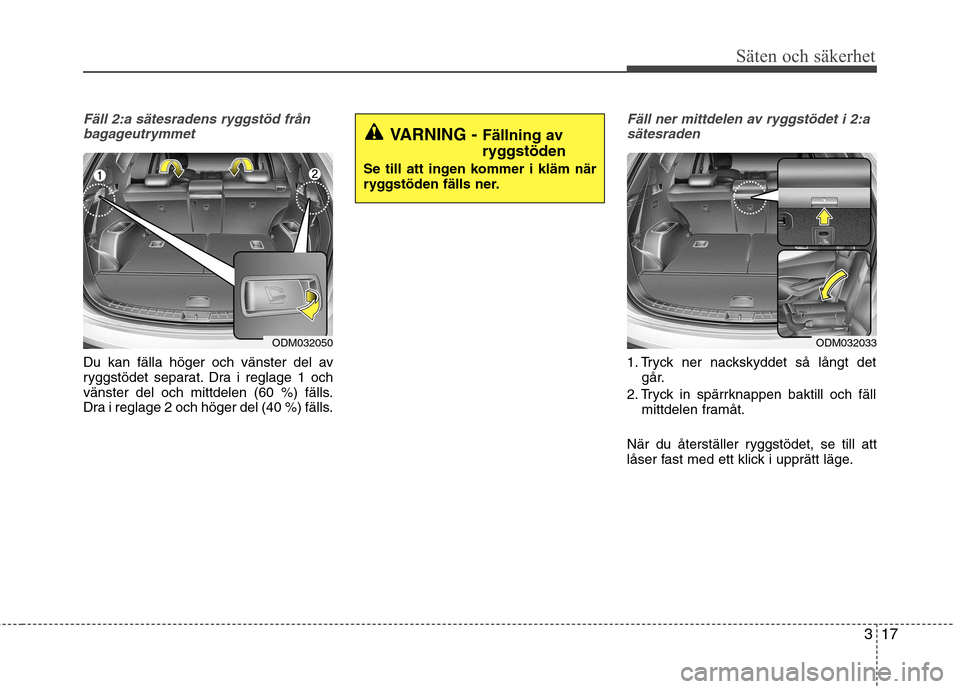

Fäll 2:a sätesradens ryggstöd frånbagageutrymmet
Du kan fälla höger och vänster del av
ryggstödet separat. Dra i reglage 1 och
vänster del och mittdelen (60 %) fälls.
Dra i reglage 2 och höger del (40 %) fälls.
Fäll ner mittdelen av ryggstödet i 2:asätesraden
1. Tryck ner nackskyddet så långt det går.
2. Tryck in spärrknappen baktill och fäll mittdelen framåt.
När du återställer ryggstödet, se till att
låser fast med ett klick i upprätt läge.
ODM032050
VARNING - Fällning av
ryggstöden
Se till att ingen kommer i kläm när
ryggstöden fälls ner.
ODM032033

Säten och säkerhet
18
3

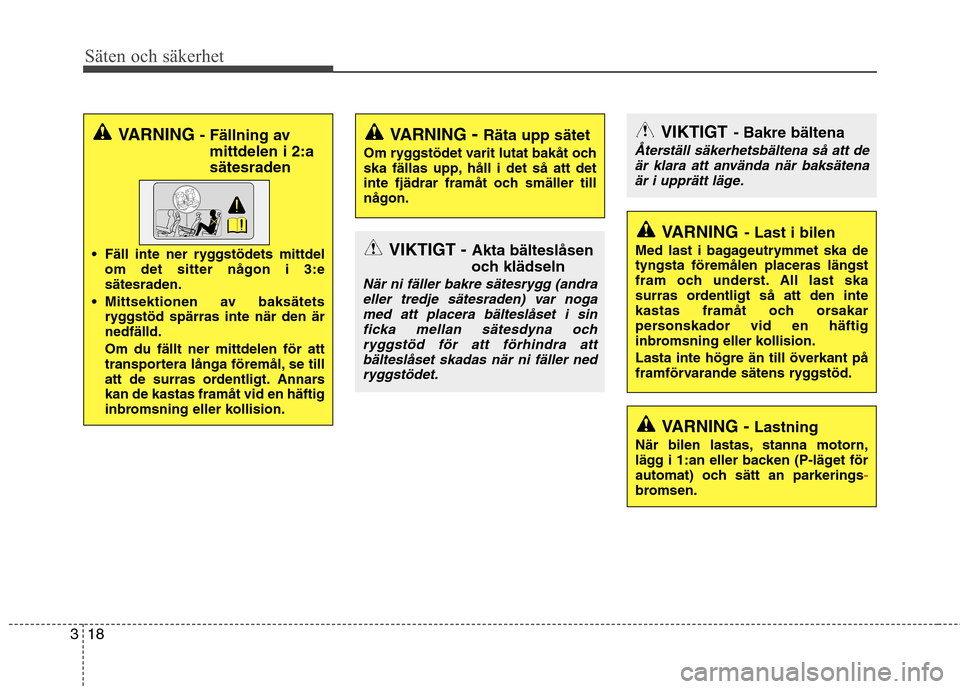

VIKTIGT - Bakre bältena
Återställ säkerhetsbältena så att de
är klara att använda när baksätena
är i upprätt läge.
VARNING - Last i bilen
Med last i bagageutrymmet ska de tyngsta föremålen placeras längst
fram och underst. All last ska
surras ordentligt så att den inte
kastas framåt och orsakar
personskador vid en häftig
inbromsning eller kollision. Lasta inte högre än till överkant på
framförvarande sätens ryggstöd.
VARNING - Lastning
När bilen lastas, stanna motorn,
lägg i 1:an eller backen (P-läget för
automat) och sätt an parkerings
-bromsen.
VARNING - Räta upp sätet
Om ryggstödet varit lutat bakåt och
ska fällas upp, håll i det så att det
inte fjädrar framåt och smäller tillnågon.
VIKTIGT - Akta bälteslåsen
och klädseln
När ni fäller bakre sätesrygg (andra eller tredje sätesraden) var noga med att placera bälteslåset i sinficka mellan sätesdyna och
ryggstöd för att förhindra attbälteslåset skadas när ni fäller ned ryggstödet.
VARNING - Fällning av
mittdelen i 2:a sätesraden
Fäll inte ner ryggstödets mittdel om det sitter någon i 3:e sätesraden.
Mittsektionen av baksätets ryggstöd spärras inte när den ärnedfälld. Om du fällt ner mittdelen för att
transportera långa föremål, se till
att de surras ordentligt. Annarskan de kastas framåt vid en häftig
inbromsning eller kollision.
