Техническое обслуживание

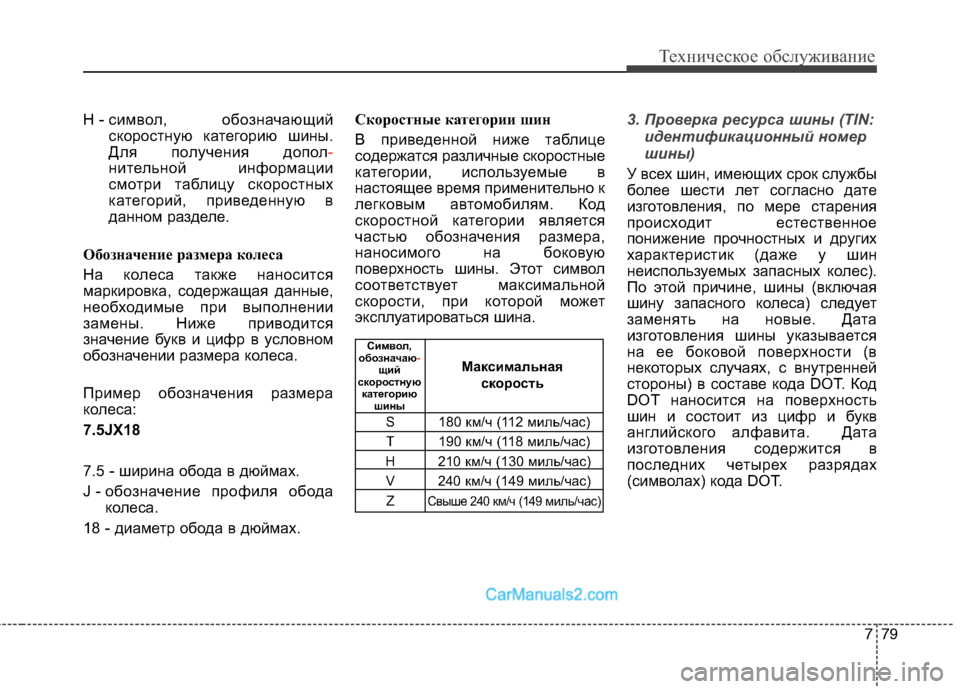

H - символ, обозначающийскоростную категорию шины.
Для получения допол
-
нительной информации
смотри таблицу скоростных
категорий, приведенную в
данном разделе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7.5JX18
7.5 - ширина обода в дюймах.
J - обозначение профиля обода колеса.
18 - диаметр обода в дюймах. Скоростные категории шин
В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.
3. Проверка ресурса шины (TIN:
идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
ZСвыше 240 км/ч (149 миль/час)
Максимальная скорость
Символ,
обозначаю-щий
скоростную
категорию шины

Техническое обслуживание
80
7

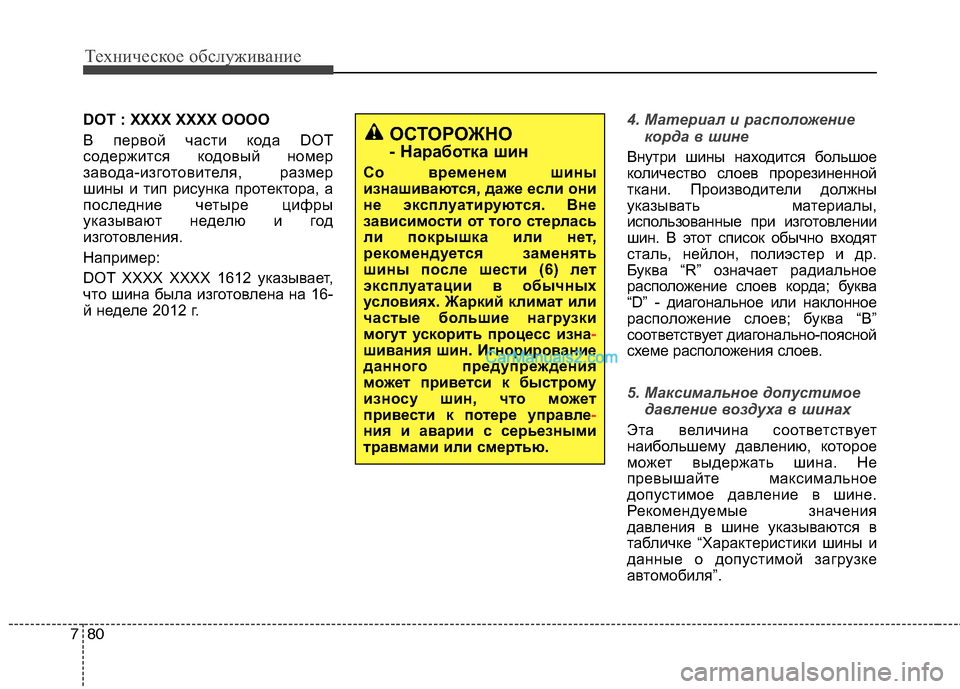

DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1612 указывает,
что шина была изготовлена на 16-
й неделе 2012 г.4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.
5. Максимальное допустимоедавление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
ОСТОРОЖНО
- Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекоменд уется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс изна
-
шивания шин. Игнорирование
данного предупреждения
может приветси к быстрому
износу шин, что м ожет
привести к потере управле
-
ния и аварии с серьезными
травмами или смертью.

781

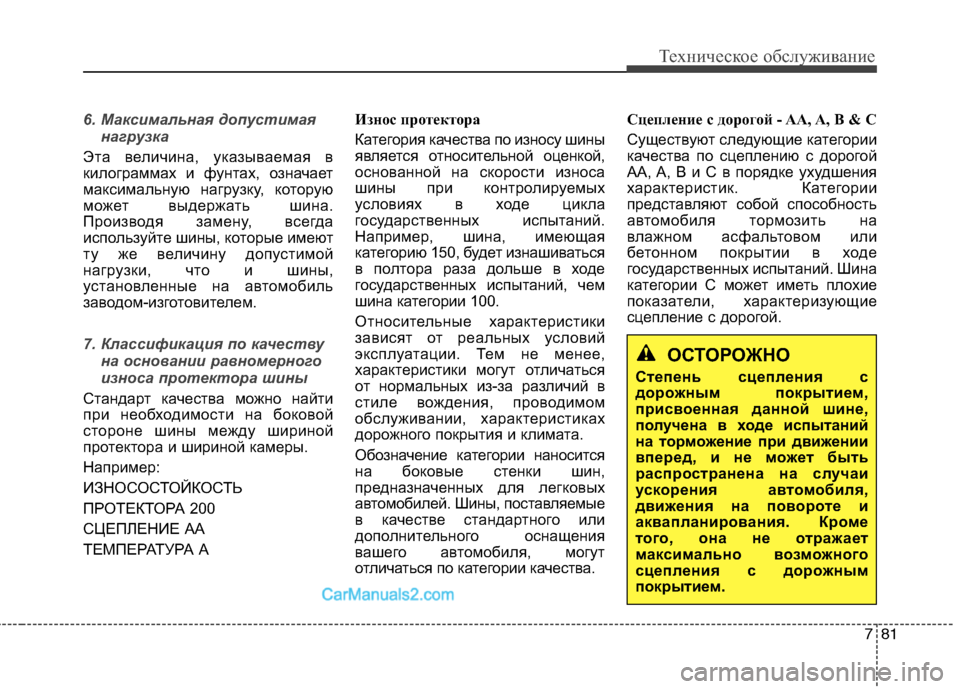

Техническое обслуживание
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по качествуна основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины, поставляемые
в качестве стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

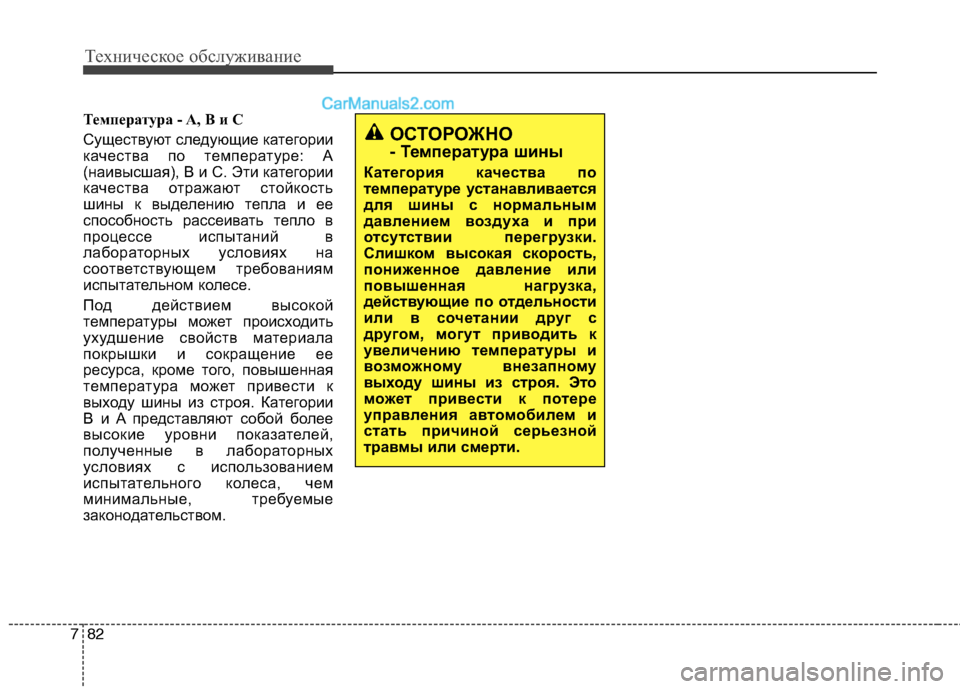

Техническое обслуживание
82
7
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

783
Техническое обслуживание

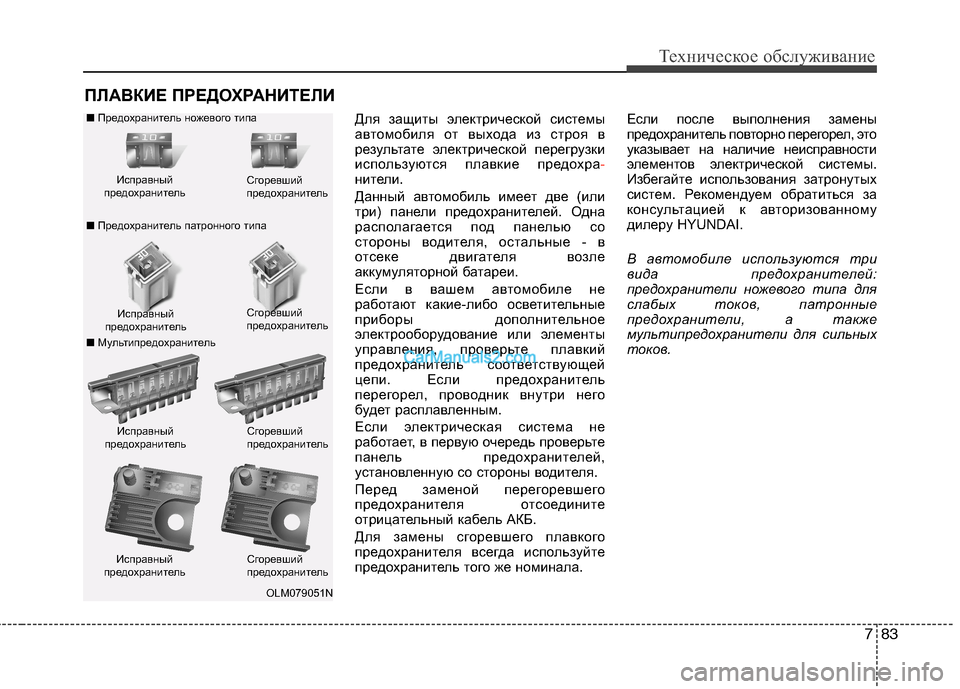

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИДля защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра
-нители.
Данный автомобиль имеет две (или
три) панели предохранителей. Одна
располагается под панелью со
стороны водителя, остальные - в
отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала. Если после выполнения замены
предохранитель повторно перегорел, это
указывает на наличие неисправности
элементов электрической системы.
Избегайте использования затронутых
систем. Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
В автомобиле используются три
вида предохранителей:
предохранители ножевого типа для
слабых токов, патронные
предохранители, а также
мультипредохранители для сильных
токов.
OLM079051N
Исправный
предохранитель Исправный
предохранитель
■
Предохранитель ножевого типа
■ Предохранитель патронного типа
■ Мультипредохранитель Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель

Техническое обслуживание
84
7
✽✽
К СВЕДЕНИЮ
Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.

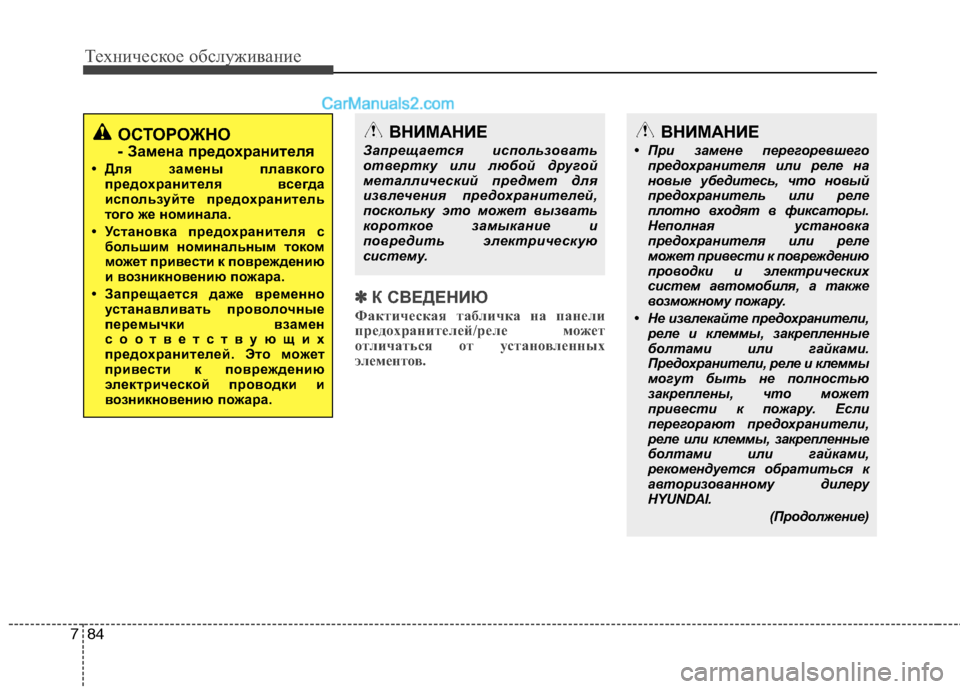

ОСТОРОЖНО
- Замена предохранителя
• Для замены плавкого предохранителя всегда
используйте предохранитель
того же номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Запрещается даже временно устанавливать проволочные
перемычки взамен
соответствующих
предохранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.ВНИМАНИЕ
• При замене перегоревшего предохранителя или реле на
новые убедитесь, что новый
предохранитель или реле
плотно входят в фиксаторы.
Неполная установка
предохранителя или реле
может привести к повреждению
проводки и электрических
систем автомобиля, а также
возможному пожару.
• Не извлекайте предохранители, реле и клеммы, закрепленные
болтами или гайками.
Предохранители, реле и клеммы
могут быть не полностью
закреплены, что может
привести к пожару. Если
перегорают предохранители,
реле или клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
(Продолжение)

785
Техническое обслуживание

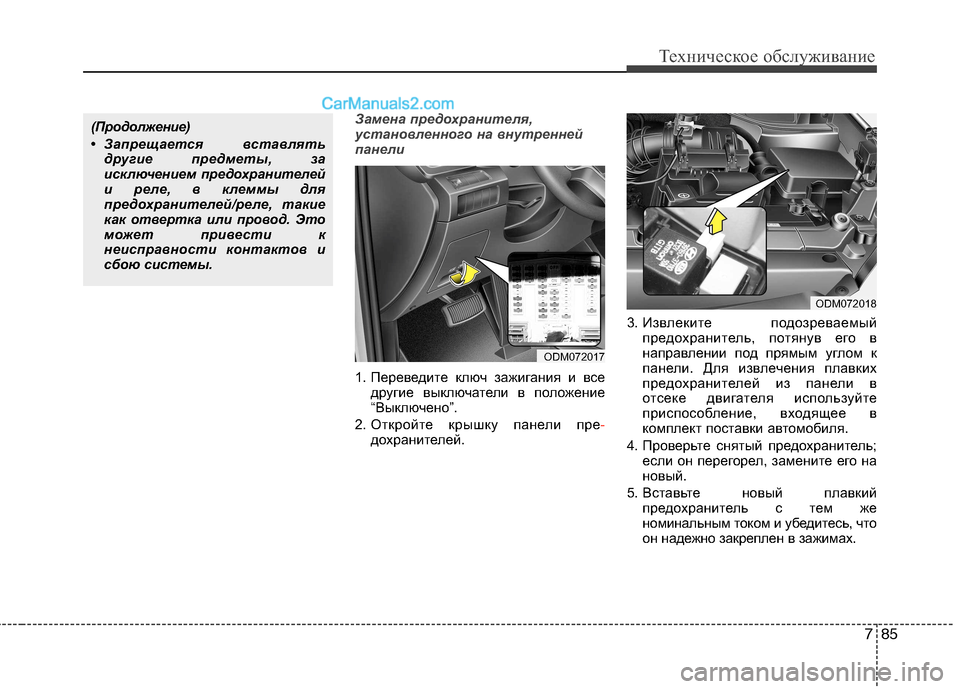

Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и вседругие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре
-дохранителей. 3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
5. Вставьте новый плавкий предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.
(Продолжение)
• Запрещается вставлятьдругие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.
ODM072017
ODM072018

Техническое обслуживание
86
7

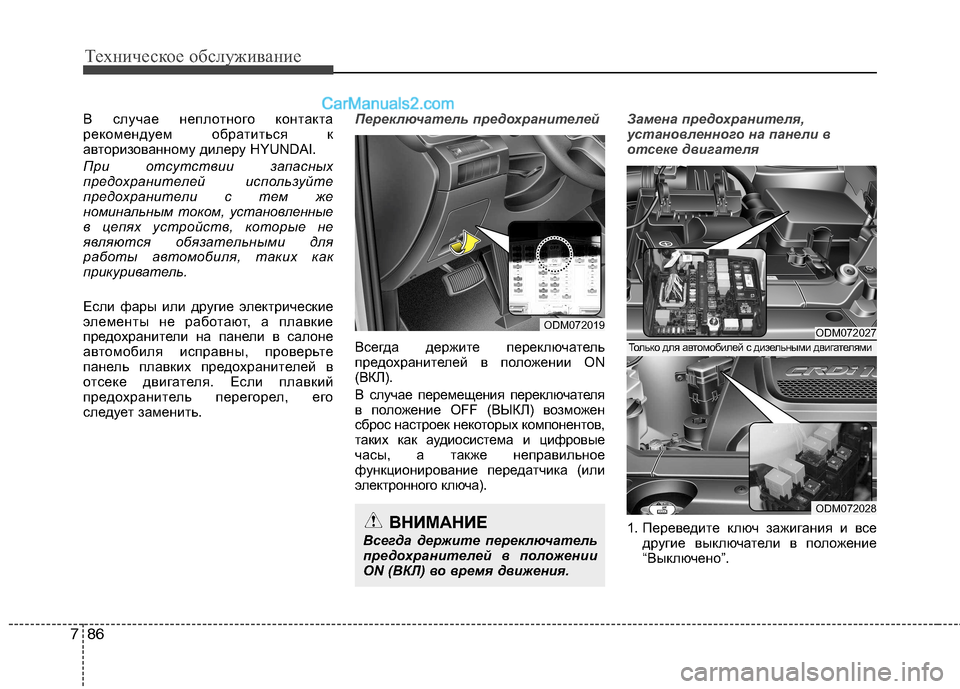

В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить. Переключатель предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
ODM072019
ВНИМАНИЕ
Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.
ODM072027
ODM072028
Только для автомобилей с дизельными двигателями

787
Техническое обслуживание

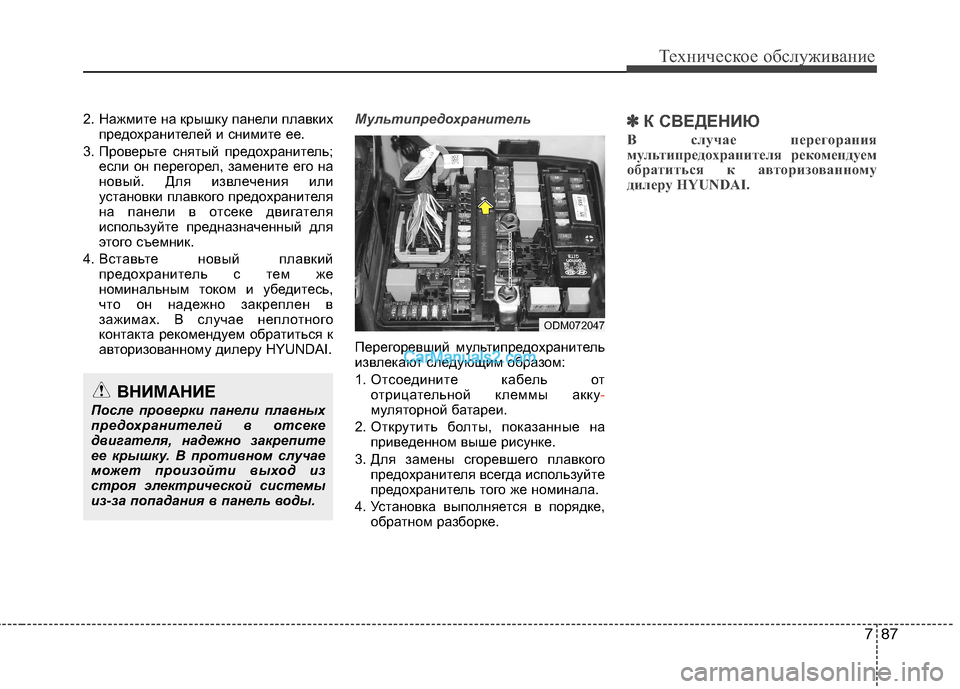

2. Нажмите на крышку панели плавкихпредохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.Мультипредохранитель
Перегоревший мультипредохранитель
извлекают следующим образом:
1. Отсоедините кабель от
отрицательной клеммы акку
-муляторной батареи.
2. Открутить болты, показанные на приведенном выше рисунке.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
ODM072047

Техническое обслуживание
88
7

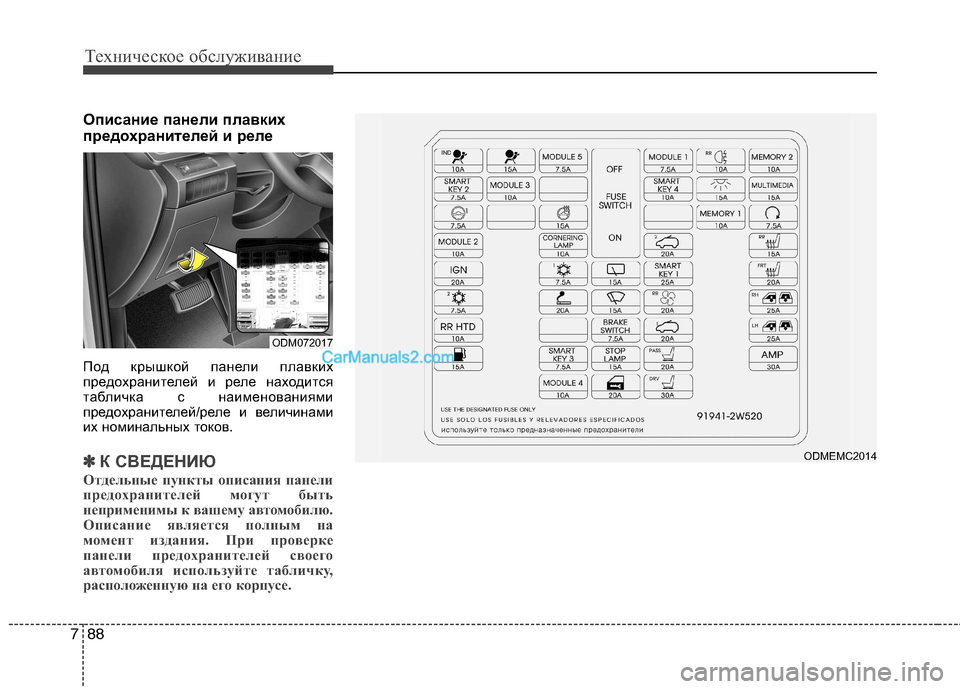

Описание панели плавких
предохранителей и реле
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
✽✽
К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
ODM072017
ODMEMC2014
