Действия в непредвиденных случаях

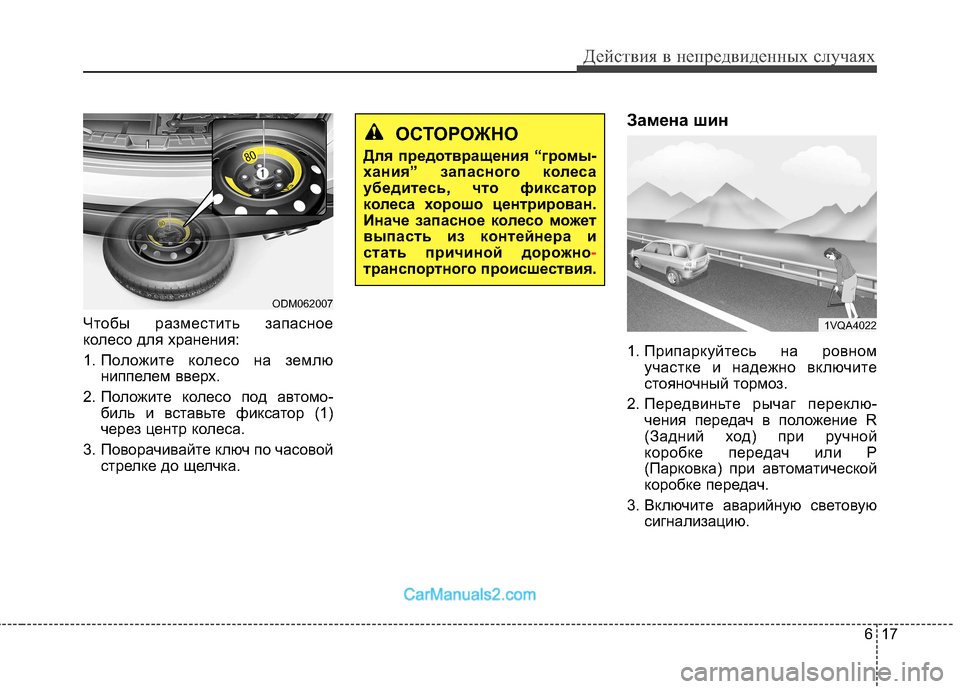

Чтобы разместить запасное
колесо для хранения:
1. Положите колесо на землюниппелем вверх.
2. Положите колесо под автомо- биль и вставьте фиксатор (1)
через центр колеса.
3. Поворачивайте ключ по часовой стрелке до щелчка. Замена шин
1. Припаркуйтесь на ровном
участке и надежно включите
стояночный тормоз.
2. Передвиньте рычаг переклю- чения передач в положение R
(Задний ход) при ручной
коробке передач или P
(Парковка) при автоматической
коробке передач.
3. Включите аварийную световую сигнализацию.
ОСТОРОЖНО
Для предотвращения “громы-
хания” запасного колеса
убедитесь, что фиксатор
колеса хорошо центрирован.
Иначе запасное колесо м ожет
выпасть из контейнера и
стать причиной дорожно
-
транспортного происшествия.
ODM062007
1VQA4022

Действия в непредвиденных случаях
18
6

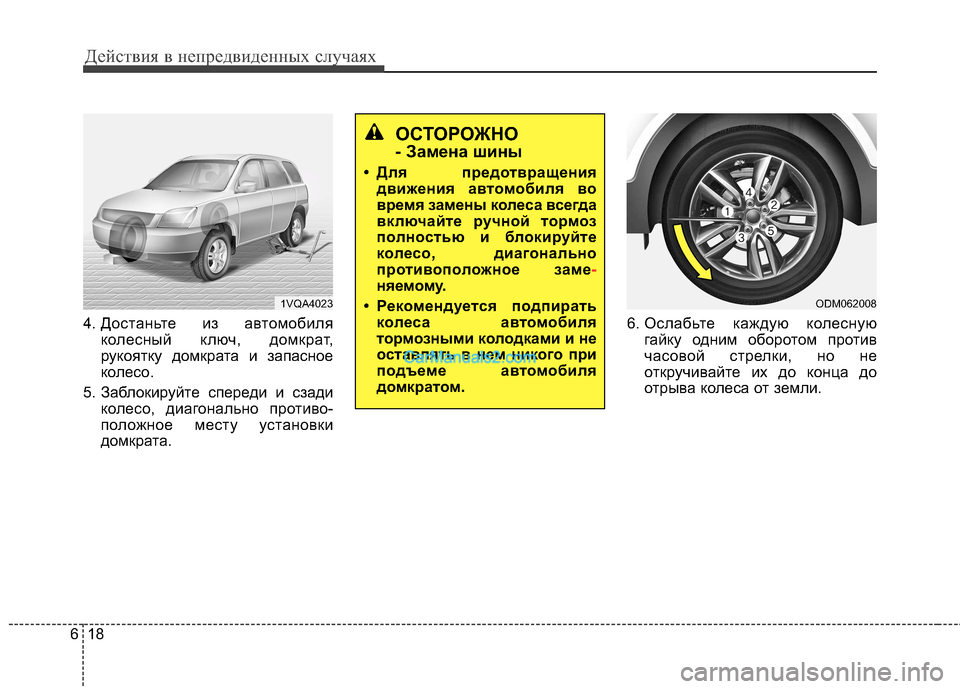

4. Достаньте из автомобиля
колесный ключ, домкрат,
рукоятку домкрата и запасное
колесо.
5. Заблокируйте спереди и сзади колесо, диагонально противо-
положное месту установки
домкрата. 6. Ослабьте каждую колесную
гайку одним оборотом против
часовой стрелки, но не
откручивайте их до конца до
отрыва колеса от земли.
ОСТОРОЖНО
- Замена шины
• Для предотвращения движения автомобиля во
время замены колеса всегда
включайте ручной тормоз
полностью и блокируйте
колесо, диагонально
противоположное заме
-
няемому.
• Рекоменд уется подпирать
колеса автомобиля
тормозными колодками и не
оставлять в нем никого при
подъеме автомобиля
домкратом.
1VQA4023ODM062008

619
Действия в непредвиденных случаях

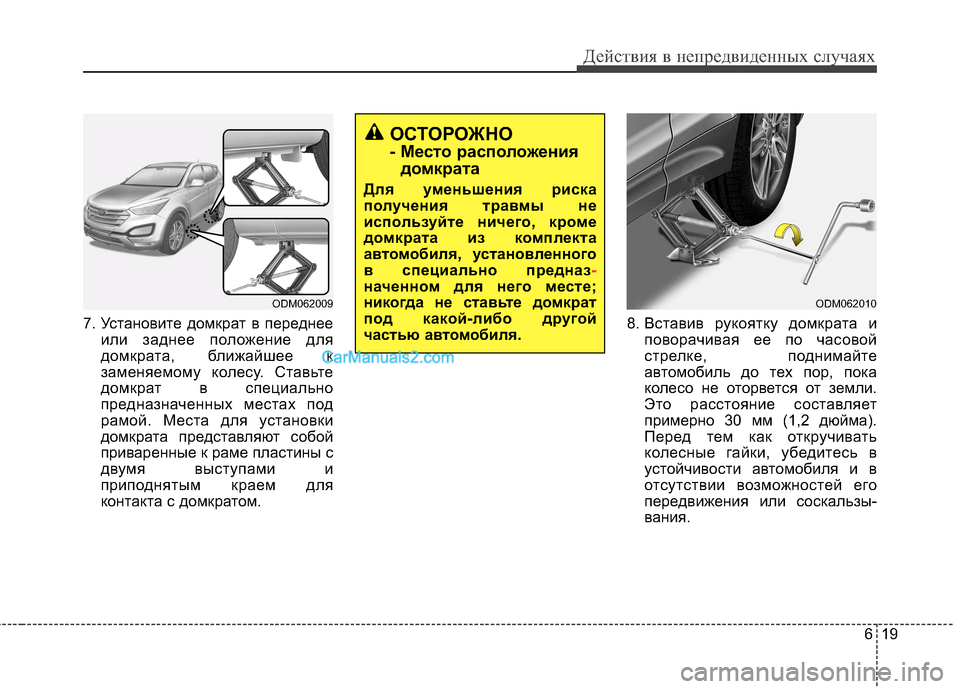

7. Установите домкрат в переднееили заднее положение для
домкрата, ближайшее к
заменяемому колесу. Ставьте
домкрат в специально
предназначенных местах под
рамой. Места для установки
домкрата представляют собой
приваренные к раме пластины с
двумя выступами и
приподнятым краем для
контакта с домкратом. 8. Вставив рукоятку домкрата и
поворачивая ее по часовой
стрелке, поднимайте
автомобиль до тех пор, пока
колесо не оторвется от земли.
Это расстояние составляет
примерно 30 мм (1,2 дюйма).
Перед тем как откручивать
колесные гайки, убедитесь в
устойчивости автомобиля и в
отсутствии возможностей его
передвижения или соскальзы-
вания.
ОСТОРОЖНО
- Место распо ложения
домкрата
Для уменьшения риска
получения травмы не
используйте ничего, кроме
домкрата из комплекта
автом обиля, установленного
в специально предназ
-
наченном для него месте;
никогда не ставьте домкрат
под какой-либо другой
частью ав томобиля.
ODM062009ODM062010

Действия в непредвиденных случаях
20
6

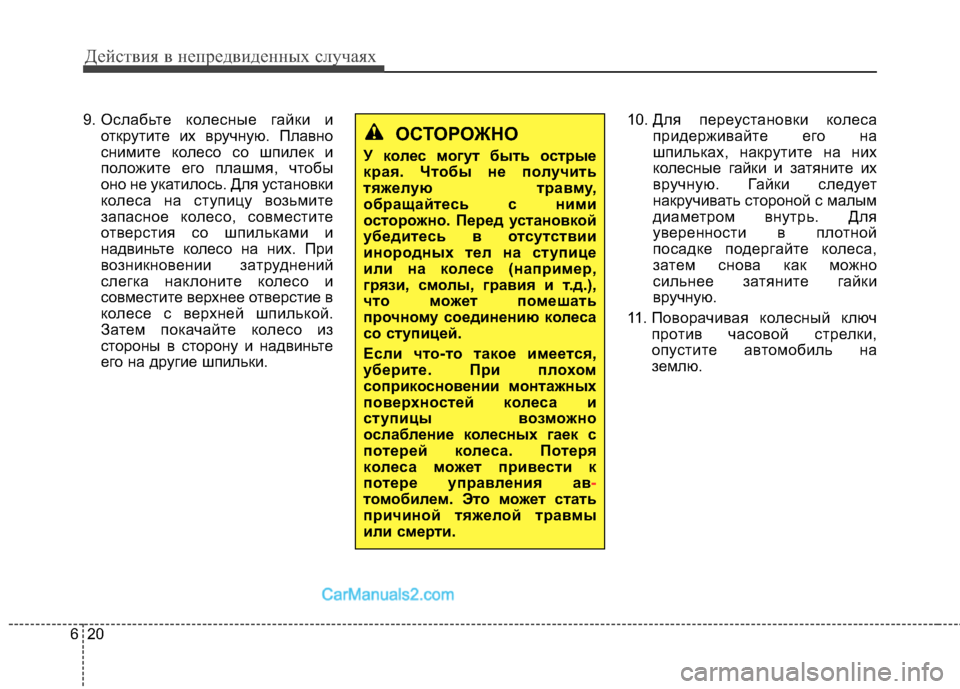

9. Ослабьте колесные гайки и
открутите их вручную. Плавно
снимите колесо со шпилек и
положите его плашмя, чтобы
оно не укатилось. Для установки
колеса на ступицу возьмите
запасное колесо, совместите
отверстия со шпильками и
надвиньте колесо на них. При
возникновении затруднений
слегка наклоните колесо и
совместите верхнее отверстие в
колесе с верхней шпилькой.
Затем покачайте колесо из
стороны в сторону и надвиньте
его на другие шпильки. 10.
Для переустановки колеса
придерживайте его на
шпильках, накрутите на них
колесные гайки и затяните их
вручную. Гайки следует
накручивать стороной с малым
диаметром внутрь. Для
уверенности в плотной
посадке подергайте колеса,
затем снова как можно
сильнее затяните гайки
вручную.
11. Поворачивая колесный ключ против часовой стрелки,
опустите автомобиль на
землю.
ОСТОРОЖНО
У колес могут быть острые
края. Чтобы не получить
тяжелую травму,
обращайтесь с ними
осторожно. Перед установкой
убедитесь в отсутствии
инородных тел на ступице
или на колесе (например,
грязи, смолы, гравия и т.д.),
что может по мешать
прочному соединению колеса
со ступицей.
Если что-то такое имеется,
уберите. При плохом
соприкосновении монтажных
поверхностей колеса и
ступицы возможно
ослабление колесных гаек с
потерей колеса. Потеря
колеса может привести к
потере управления ав
-
томобилем. Это м ожет стать
причиной тяжелой травмы
или смерти.

621
Действия в непредвиденных случаях

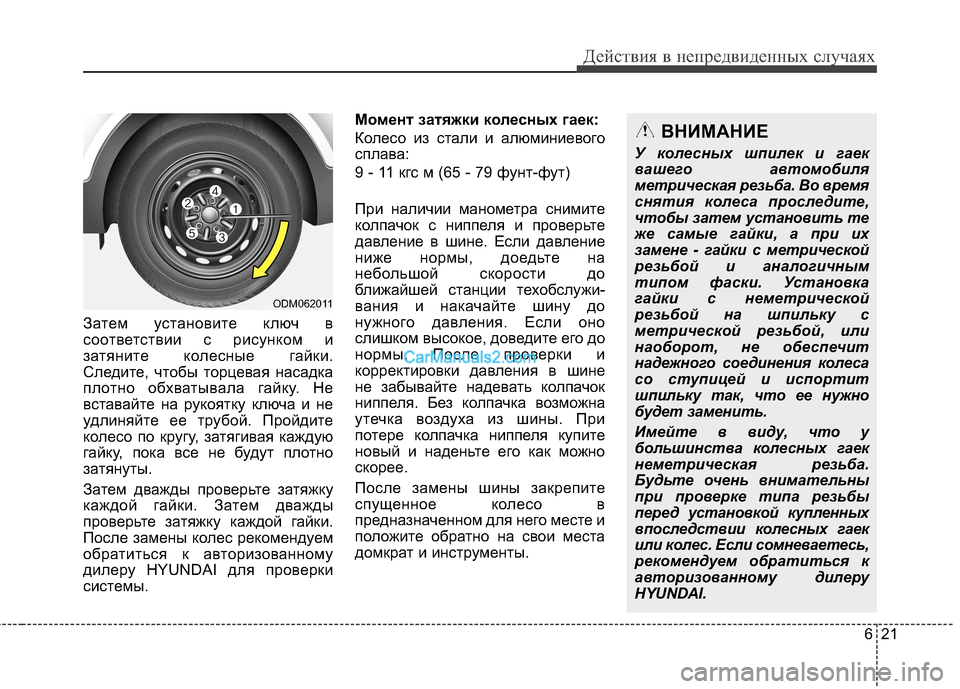

Затем установите ключ в
соответствии с рисунком и
затяните колесные гайки.
Следите, чтобы торцевая насадка
плотно обхватывала гайку. Не
вставайте на рукоятку ключа и не
удлиняйте ее трубой. Пройдите
колесо по кругу, затягивая каждую
гайку, пока все не будут плотно
затянуты.
Затем дважды проверьте затяжку
каждой гайки. Затем дважды
проверьте затяжку каждой гайки.
После замены колес рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.Момент затяжки колесных гаек:
Колесо из стали и алюминиевого
сплава:
9 - 11 кгс м (65 - 79 фунт-фут)
При наличии манометра снимите
колпачок с ниппеля и проверьте
давление в шине. Если давление
ниже нормы, доедьте на
небольшой скорости до
ближайшей станции техобслужи-
вания и накачайте шину до
нужного давления. Если оно
слишком высокое, доведите его до
нормы. После проверки и
корректировки давления в шине
не забывайте надевать колпачок
ниппеля. Без колпачка возможна
утечка воздуха из шины. При
потере колпачка ниппеля купите
новый и наденьте его как можно
скорее.
После замены шины закрепите
спущенное колесо в
предназначенном для него месте и
положите обратно на свои места
домкрат и инструменты.
ВНИМАНИЕ
У колесных шпилек и гаек
вашего автомобиля
метрическая резьба. Во время
снятия колеса проследите,
чтобы затем установить те
же самые гайки, а при их
замене - гайки с метрической
резьбой и аналогичным
типом фаски. Установка
гайки с неметрической
резьбой на шпильку с
метрической резьбой, или
наоборот, не обеспечит
надежного соединения колеса
со ступицей и испортит
шпильку так, что ее нужно
будет заменить.
Имейте в виду, что у
большинства колесных гаек
неметрическая резьба.
Будьте очень внимательны
при проверке типа резьбы
перед установкой купленных
впоследствии колесных гаек
или колес. Если сомневаетесь,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
ODM062011

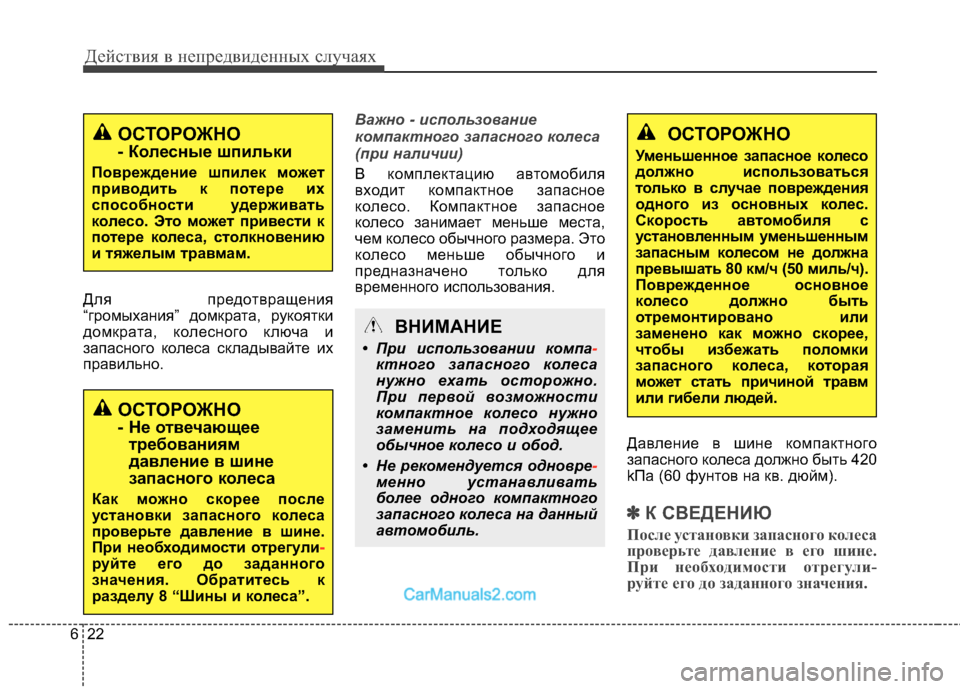

Действия в непредвиденных случаях
22
6
Для предотвращения
“громыхания” домкрата, рукоятки
домкрата, колесного ключа и
запасного колеса складывайте их
правильно.
Важно - использование
компактного запасного колеса
(при наличии)
В комплектацию автомобиля
входит компактное запасное
колесо. Компактное запасное
колесо занимает меньше места,
чем колесо обычного размера. Это
колесо меньше обычного и
предназначено только для
временного использования.
Давление в шине компактного
запасного колеса должно быть 420
kПa (60 фунтов на кв. дюйм).
✽✽К СВЕДЕНИЮ
После установки запасного колеса
проверьте давление в его шине.
При необходимости отрегули-
руйте его до заданного значения.
ВНИМАНИЕ
• При использовании компа
-
ктного запасного колеса
нужно ехать осторожно.
При первой возможности
компактное колесо нужно
заменить на подходящее
обычное колесо и обод.
• Не рекомендуется одновре
-
менно устанавливать
более одного компактного
запасного колеса на данный
автомобиль.
ОСТОРОЖНО
Уменьшенное запасное колесо
должно использоваться
только в случае повреждения
одного из основных колес.
Скорость а втомобиля с
установленным уменьшенным
запасным колесом не должна
превышать 80 км/ч (50 миль/ч).
Поврежденное основное
колесо должно быть
отремонтировано или
заменено как можно скорее,
чтобы избежать поломки
запасного колеса, которая
может стать причиной травм
или гибели людей.ОСТОРОЖНО
- Колесные шпильки
Повреждение шпилек может
приводить к потере их
способности удерживать
колесо. Это м ожет привести к
потере колеса, столкновению
и тяжелым травмам.
ОСТОРОЖНО
- Не отвечающее
требованиям
давление в шине
запасного колеса
Как можно скорее после
установки запасного колеса
проверьте давление в шине.
При необходимости отрегули
-
руйте его до заданного
значения. Обратитесь к
разделу 8 “Шины и колеса”.

623

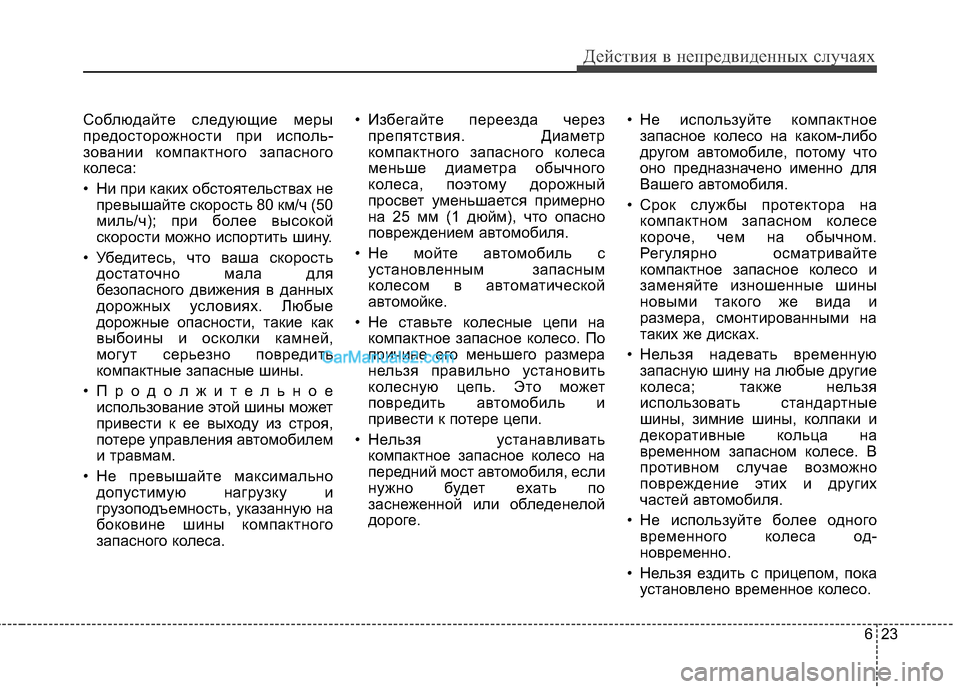

Действия в непредвиденных случаях
Соблюдайте следующие меры
предосторожности при исполь-
зовании компактного запасного
колеса:
• Ни при каких обстоятельствах непревышайте скорость 80 км/ч (50
миль/ч); при более высокой
скорости можно испортить шину.
• Убедитесь, что ваша скорость достаточно мала для
безопасного движения в данных
дорожных условиях. Любые
дорожные опасности, такие как
выбоины и осколки камней,
могут серьезно повредить
компактные запасные шины.
•Продолжительное использование этой шины может
привести к ее выходу из строя,
потере управления автомобилем
и травмам.
• Не превышайте максимально допустимую нагрузку и
грузоподъемность, указанную на
боковине шины компактного
запасного колеса. • Избегайте переезда через
препятствия. Диаметр
компактного запасного колеса
меньше диаметра обычного
колеса, поэтому дорожный
просвет уменьшается примерно
на 25 мм (1 дюйм), что опасно
повреждением автомобиля.
• Не мойте автомобиль с установленным запасным
колесом в автоматической
автомойке.
• Не ставьте колесные цепи на компактное запасное колесо. По
причине его меньшего размера
нельзя правильно установить
колесную цепь. Это может
повредить автомобиль и
привести к потере цепи.
• Нельзя устанавливать компактное запасное колесо на
передний мост автомобиля, если
нужно будет ехать по
заснеженной или обледенелой
дороге. • Не используйте компактное
запасное колесо на каком-либо
другом автомобиле, потому что
оно предназначено именно для
Вашего автомобиля.
• Срок службы протектора на компактном запасном колесе
короче, чем на обычном.
Регулярно осматривайте
компактное запасное колесо и
заменяйте изношенные шины
новыми такого же вида и
размера, смонтированными на
таких же дисках.
• Нельзя надевать временную запасную шину на любые другие
колеса; также нельзя
использовать стандартные
шины, зимние шины, колпаки и
декоративные кольца на
временном запасном колесе. В
противном случае возможно
повреждение этих и других
частей автомобиля.
• Не используйте более одного временного колеса од-
новременно.
• Нельзя ездить с прицепом, пока установлено временное колесо.

Действия в непредвиденных случаях
24
6

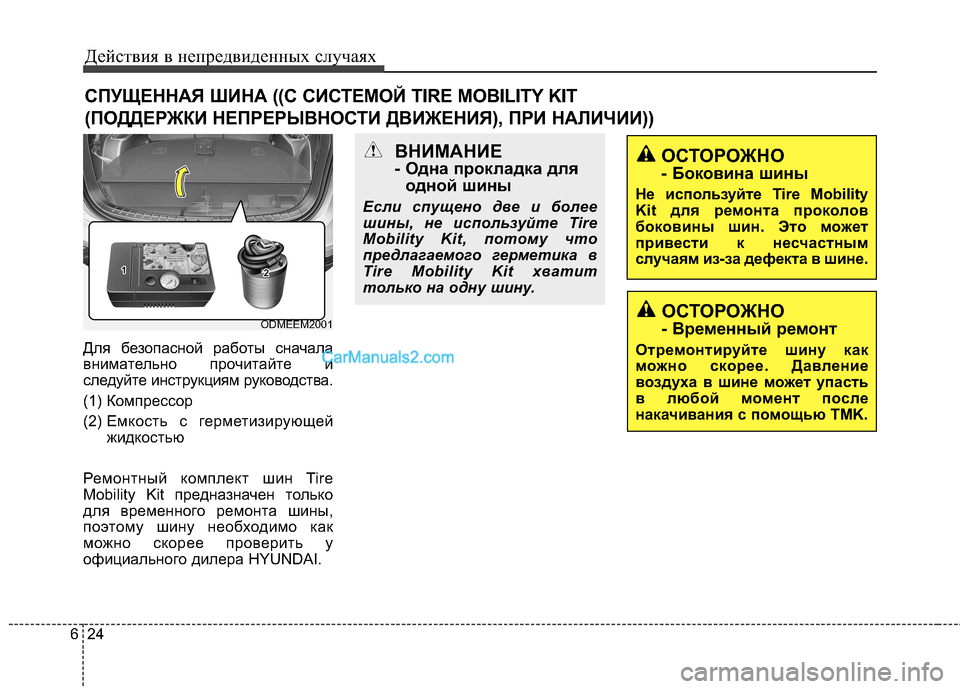

Для безопасной работы сначала
внимательно прочитайте и
следуйте инструкциям руководства.
(1) Компрессор
(2) Емк ость с герметизирующей
жидкостью
Ремонтный комплект шин Tire
Mobility Kit предназначен только
для временного ремонта шины,
поэтому шину необходимо как
можно скорее проверить у
официального дилера HYUNDAI. СПУЩЕННАЯ ШИНА ((С СИСТЕМОЙ TIRE MOBILITY KIT
(ПОДДЕРЖКИ НЕПРЕРЫВНОСТИ ДВИЖЕНИЯ), ПРИ НАЛИЧИИ))
ODMEEM2001
ВНИМАНИЕ
- Одна прокладка для
одной шины
Если спущено две и более
шины, не используйте Tire
Mobility Kit, потому что
предлагаемого герметика в
Tire Mobility Kit хватит
только на одну шину.ОСТОРОЖНО
- Боковина шины
Не используйте Tire Mobility
Kit для ремонта проколов
боковины шин. Это м ожет
привести к несчастным
случаям из-за дефекта в шине.
ОСТОРОЖНО
- Временный ремонт
Отремонтируйте шину как
можно скорее. Давление
воздуха в шине м ожет упасть
в любой момент после
накачивания с помощью TMK.

625
Действия в непредвиденных случаях
Введение

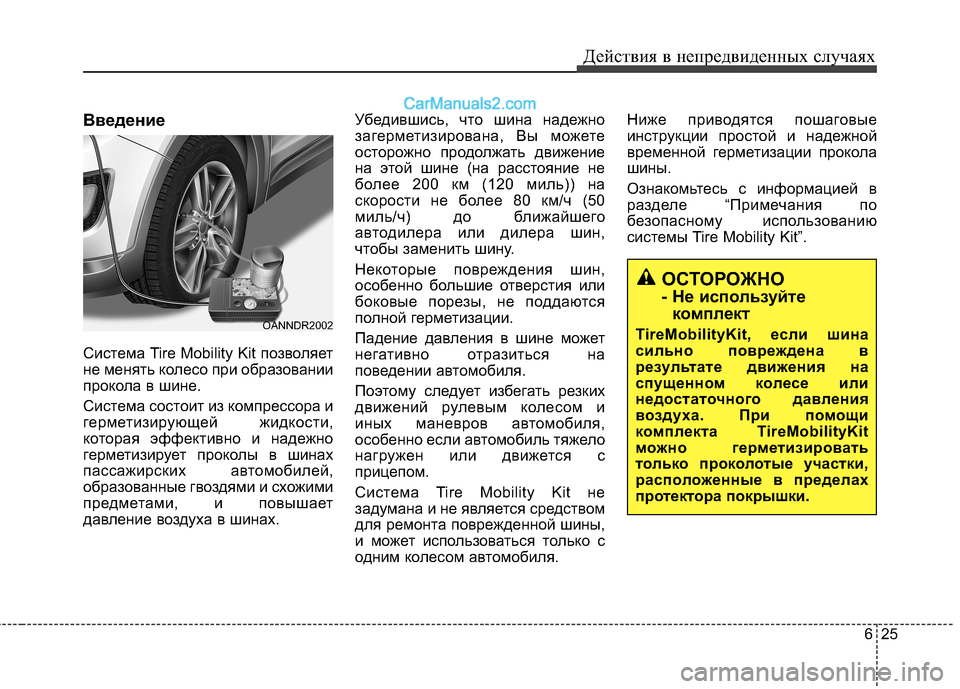

Система Tire Mobility Kit позволяет
не менять колесо при образовании
прокола в шине.
Система состоит из компрессора и
герметизирующей жидкости,
которая эффективно и надежно
герметизирует проколы в шинах
пассажирских автомобилей,
образованные гвоздями и схожими
предметами, и повышает
давление воздуха в шинах.
Убедившись, что шина надежно
загерметизирована, Вы можете
осторожно продолжать движение
на этой шине (на расстояние не
более 200 км (120 миль)) на
скорости не более 80 км/ч (50
миль/ч) до ближайшего
автодилера или дилера шин,
чтобы заменить шину.
Некоторые повреждения шин,
особенно большие отверстия или
боковые порезы, не поддаются
полной герметизации.
Падение давления в шине может
негативно отразиться на
поведении автомобиля.
Поэтому следует избегать резких
движений рулевым колесом и
иных маневров автомобиля,
особенно если автомобиль тяжело
нагружен или движется с
прицепом.
Система Tire Mobility Kit не
задумана и не является средством
для ремонта поврежденной шины,
и может использоваться только с
одним колесом автомобиля.Ниже приводятся пошаговые
инструкции простой и надежной
временной герметизации прокола
шины.
Ознакомьтесь с информацией в
разделе “Примечания по
безопасному использованию
системы Tire Mobility Kit”.
OANNDR2002
ОСТОРОЖНО
- Не используйте
комплект
TireMobilityKit, если шина
сильно повреждена в
результате движения на
спущенном колесе или
недостаточного давления
воздуха. При помощи
комплекта TireMobilityKit
можно герметизировать
только проколотые участки,
распо ложенные в пределах
протектора покрышки.

Действия в непредвиденных случаях
26
6
0. Ярлык ограничения скорости
1. Емкость с герметизирующей
жидкостью и с ограничением
скорости
2. Наливной шланг, соединяющий емкость с герметизирующей
жидкостью и колесо 3. Соединители и кабель для
подключения непосредственно
к разъему питания
4. Держатель для емкости с герметизирующей жидкостью
5. Компрессор
6. Выключатель питания 7. Манометр для отображения
давления в шине
8. Кнопка сброса давления в шине
9. Шланг для соединения
компрессора и емкости с
герметизирующей жидкостью
или компрессора и колеса
Разъемы, кабель и
соединительный шланг находятся
в корпусе компрессора.
OXM069022L

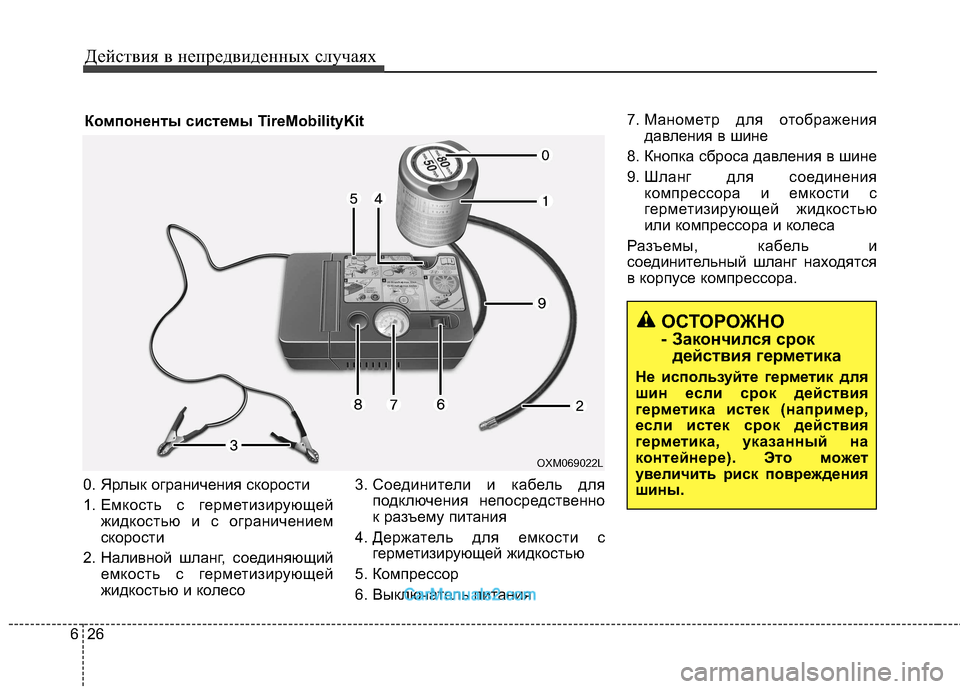

Компоненты системы TireMobilityKit
ОСТОРОЖНО
- Закончился срок
действия герметика
Не используйте герметик для
шин если срок действия
герметика истек (например,
если истек срок действия
герметика, указанный на
контейнере). Это м ожет
увеличить риск повреждения
шины.
