Hyundai Santa Fe 2013 Инструкция по эксплуатации (in Russian)

7129
Техническое обслуживание
• Использование неразрешенныхэлектронных устройств может стать
причиной нарушения управления
автомобилем, повреждения
проводки, разрядки аккумулятора и
пожара. Для собственной
безопасности не используйте
неодобренные электронные
устройства.Меры предосторожности,
касающиеся выхлопных газов
двигателя (угарный газ)
• Угарный газ может присутствоватьсреди прочих выхлопных газов. Таким
образом, при появлении любого
запаха выхлопных газов внутри
вашего автомобиля, необходимо,
чтобы автомобиль был немедленно
проверен и отремонтирован. Если вы
подозреваете, что выхлопные газы
попадают в салон, дальнейшее
движение в автомобиле допускается,
только если все окна открыты. В этом
случае автомобиль также должен
быть незамедлительно проверен и
отремонтирован. • Не держите двигатель включенным
в закрытых помещениях (таких, как
гаражи) дольше, чем это
необходимо для въезда или выезда
из помещения.
• Если автомобиль стоит с включенным двигателем на
открытом пространстве в течение
достаточно продолжительного
времени, настройте систему
вентиляции (по мере
необходимости) таким образом,
чтобы происходила подача
наружного воздуха в салон.
• Не следует сидеть в припаркованном или остановленном
автомобиле с включенным
двигателем в течение
продолжительного времени.
• Если двигатель глохнет или не может завестись, чрезмерное
количество попыток запустить
двигатель может привести к выходу
из строя системы снижения
токсичности выбросов.
ОСТОРОЖНО
- Выхлопные газы
Выхлопные газы двигателя
содержат угарный газ (СО).
Несмотря на отсутствие у него
цвета и запаха, он является
опасным и может привести к
смерти при его вдыхании. Во
избежание отравления CO
следуйте указаниям,
перечисленным ниже.

Техническое обслуживание
130
7

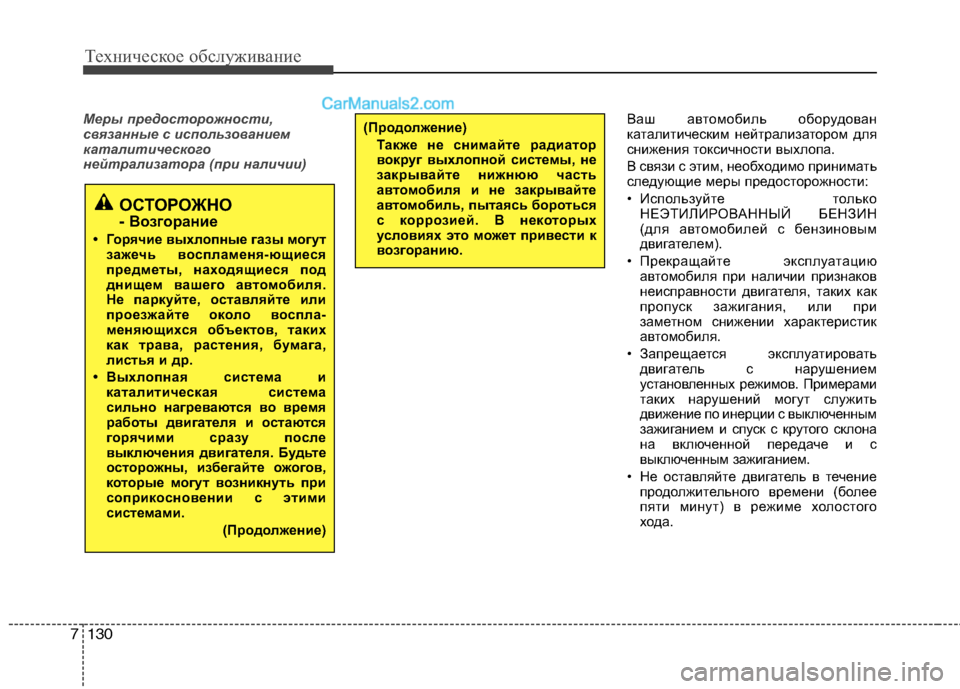

Меры предосторожности,
связанные с использованием
каталитического
нейтрализатора (при наличии)Ваш автомобиль оборудован
каталитическим нейтрализатором для
снижения токсичности выхлопа.
В связи с этим, необходимо принимать
следующие меры предосторожности:
• Используйте только
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
(для автомобилей с бензиновым
двигателем).
• Прекращайте эксплуатацию автомобиля при наличии признаков
неисправности двигателя, таких как
пропуск зажигания, или при
заметном снижении характеристик
автомобиля.
• Запрещается эксплуатировать двигатель с нарушением
установленных режимов. Примерами
таких нарушений могут служить
движение по инерции с выключенным
зажиганием и спуск с крутого склона
на включенной передаче и с
выключенным зажиганием.
• Не оставляйте двигатель в течение продолжительного времени (более
пяти минут) в режиме холостого
хода.(Продолжение)
Также не снимайте радиатор
вокруг выхлопной системы, не
закрывайте нижнюю часть
автом обиля и не закрывайте
автом обиль, пытаясь бороться
с коррозией. В некоторых
условиях это может привести к
возгоранию.
ОСТОРОЖНО
- Возгорание
• Горячие выхлопные газы могут зажечь воспламеня-ющиеся
предметы, находящиеся под
днищем вашего а втомобиля.
Не паркуйте, оставляйте или
проезжайте около воспла-
меняющихся объектов, таких
как трава, растения, бумага,
листья и др.
• Выхлопная система и каталитическая система
сильно нагреваются во время
работы двигателя и остаются
горячими сразу после
выключения двигателя. Будьте
осторожны, избегайте ожогов,
которые могут возникнуть при
соприкосновении с этими
системами.
(Продолжение)

7131
Техническое обслуживание

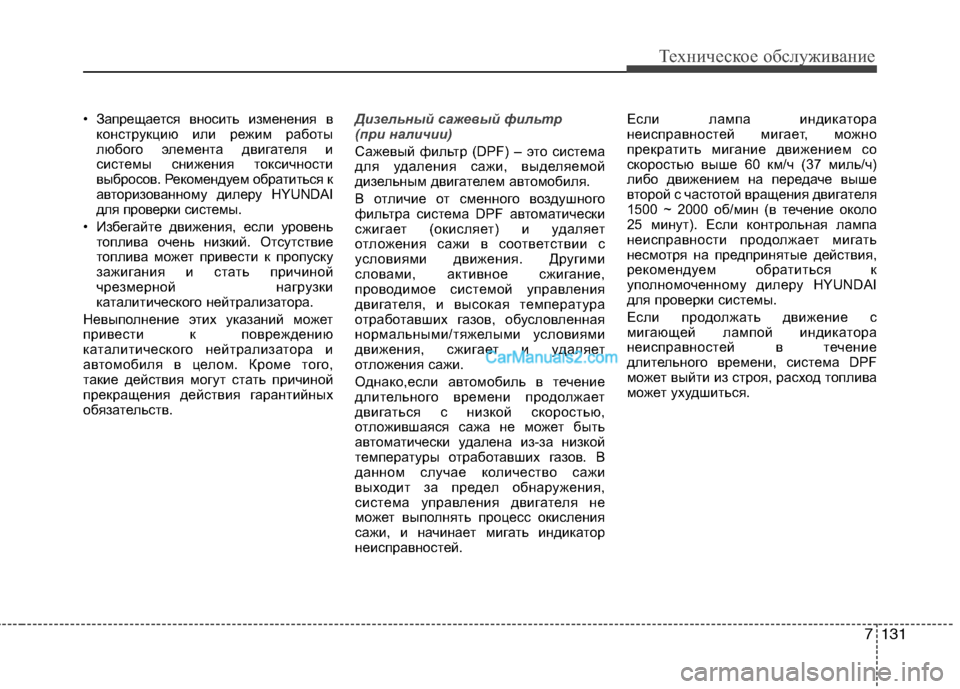

• Запрещается вносить изменения вконструкцию или режим работы
любого элемента двигателя и
системы снижения токсичности
выбросов. Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
• Избегайте движения, если уровень топлива очень низкий. Отсутствие
топлива может привести к пропуску
зажигания и стать причиной
чрезмерной нагрузки
каталитического нейтрализатора.
Невыполнение этих указаний может
привести к повреждению
каталитического нейтрализатора и
автомобиля в целом. Кроме того,
такие действия могут стать причиной
прекращения действия гарантийных
обязательств. Дизельный сажевый фильтр
(при наличии)
Сажевый фильтр (DPF) – это система
для удаления сажи, выделяемой
дизельным двигателем автомобиля.
В отличие от сменного воздушного
фильтра система DPF автоматически
сжигает (окисляет) и удаляет
отложения сажи в соответствии с
условиями движения. Другими
словами, активное сжигание,
проводимое системой управления
двигателя, и высокая температура
отработавших газов, обусловленная
нормальными/тяжелыми условиями
движения, сжигает и удаляет
отложения сажи.
Однако,если автомобиль в течение
длительного времени продолжает
двигаться с низкой скоростью,
отложившаяся сажа не может быть
автоматически удалена из-за низкой
температуры отработавших газов. В
данном случае количество сажи
выходит за предел обнаружения,
система управления двигателя не
может выполнять процесс окисления
сажи, и начинает мигать индикатор
неисправностей. Если лампа индикатора
неисправностей мигает, можно
прекратить мигание движением со
скоростью выше 60 км/ч (37 миль/ч)
либо движением на передаче выше
второй с частотой вращения двигателя
1500 ~ 2000 об/мин (в течение около
25 минут). Если контрольная лампа
неисправности продолжает мигать
несмотря на предпринятые действия,
рекомендуем обратиться к
уполномоченному дилеру HYUNDAI
для проверки системы.
Если продолжать движение с
мигающей лампой индикатора
неисправностей в течение
длительного времени, система DPF
может выйти из строя, расход топлива
может ухудшиться.

Техническое обслуживание
132
7

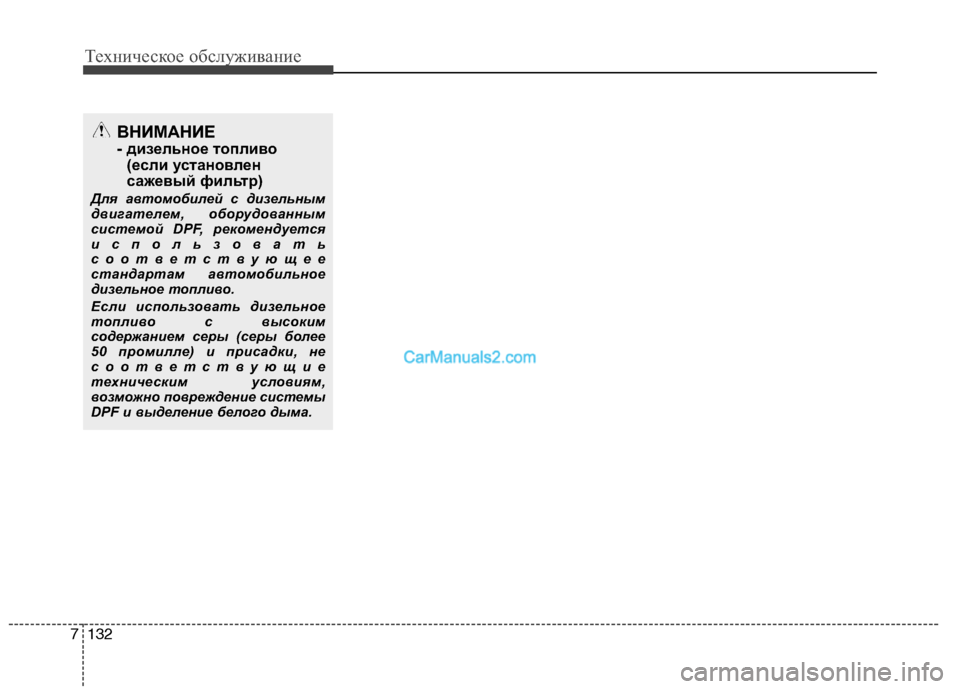

ВНИМАНИЕ
- дизельное топливо
(если установлен
сажевый фильтр)
Для автомобилей с дизельным
двигателем, оборудованным
системой DPF, рекомендуется
использовать
соответствующее
стандартам автомобильное
дизельное топливо.
Если использовать дизельное
топливо с высоким
содержанием серы (серы более
50 промилле) и присадки, не
соответствующие
техническим условиям,
возможно повреждение системы
DPF и выделение белого дыма.

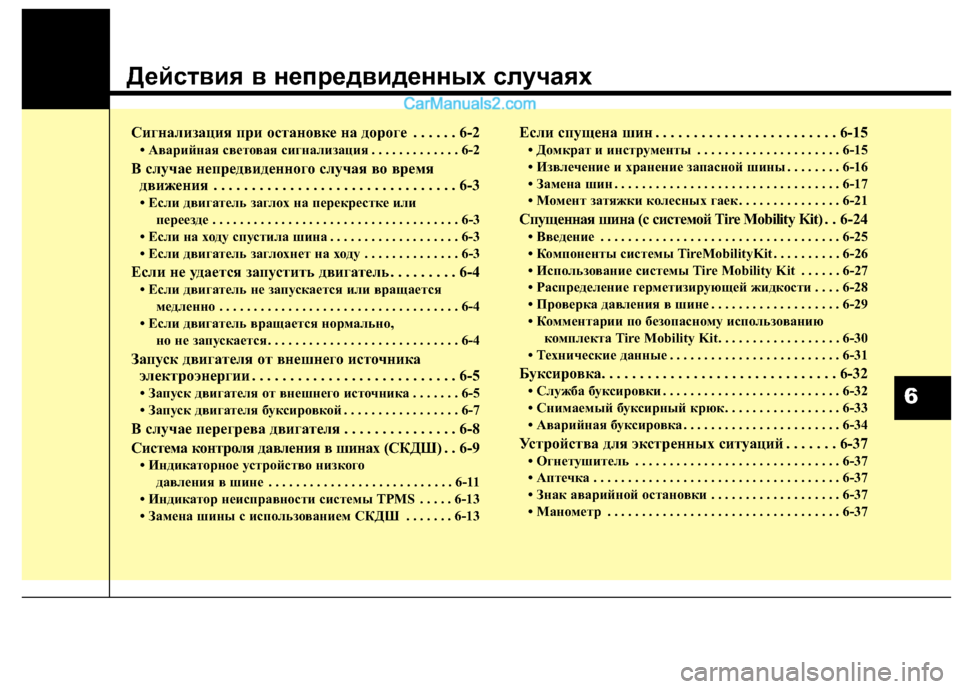

Действия в непредвиденных случаях
Сигнализация при остановке на дороге . . . . . . 6-2• Аварийная световая сигнализация . . . . . . . . . . . . . 6-2
В случае непредвиденного случая во время движения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3• Если двигатель заглох на перекрестке или переезде . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Если на ходу спустила шина . . . . . . . . . . . . . . . . . . . 6-3
• Если двигатель заглохнет на ходу . . . . . . . . . . . . . . 6-3
Если не удается запустить двигатель . . . . . . . . . 6-4 • Если двигатель не запускается или вращается медленно . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
• Если двигатель вращается нормально, но не запускается. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Запуск двигателя от внешнего источника электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5• Запуск двигателя от внешнего источника . . . . . . . 6-5
• Запуск двигателя буксировкой . . . . . . . . . . . . . . . . . 6-7
В случае перегрева двигателя . . . . . . . . . . . . . . . 6-8
Система контроля давления в шинах (СКДШ) . . 6-9 • Индикаторное устройство низкого давления в шине . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
• Индикатор неисправности системы TPMS . . . . . 6-13
• Замена шины с использованием СКДШ . . . . . . . 6-13 Если спущена шин . . . . . . . . . . . . . . . . . . . . . . . . 6-15
• Домкрат и инструменты . . . . . . . . . . . . . . . . . . . . . 6-15
• Извлечение и хранение запасной шины . . . . . . . . 6-16
• Замена шин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
• Момент затяжки колесных гаек . . . . . . . . . . . . . . . 6-21
Спущенная шина (с системой Tire Mobility Kit) . . 6-24
• Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
• Компоненты системы TireMobilityKit . . . . . . . . . . 6-26
• Использование системы Tire Mobility Kit . . . . . . 6-27
• Распределение герметизирующей жидкости . . . . 6-28
• Проверка давления в шине . . . . . . . . . . . . . . . . . . . 6-29
• Комментарии по безопасному использованию комплекта Tire Mobility Kit. . . . . . . . . . . . . . . . . . 6-30
• Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . 6-31
Буксировка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32 • Служба буксировки . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
• Снимаемый буксирный крюк. . . . . . . . . . . . . . . . . 6-33
• Аварийная буксировка . . . . . . . . . . . . . . . . . . . . . . . 6-34
Устройства для экстренных ситуаций . . . . . . . 6-37 • Огнетушитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
• Аптечка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
• Знак аварийной остановки . . . . . . . . . . . . . . . . . . . 6-37
• Манометр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
6

Действия в непредвиденных случаях
2
6

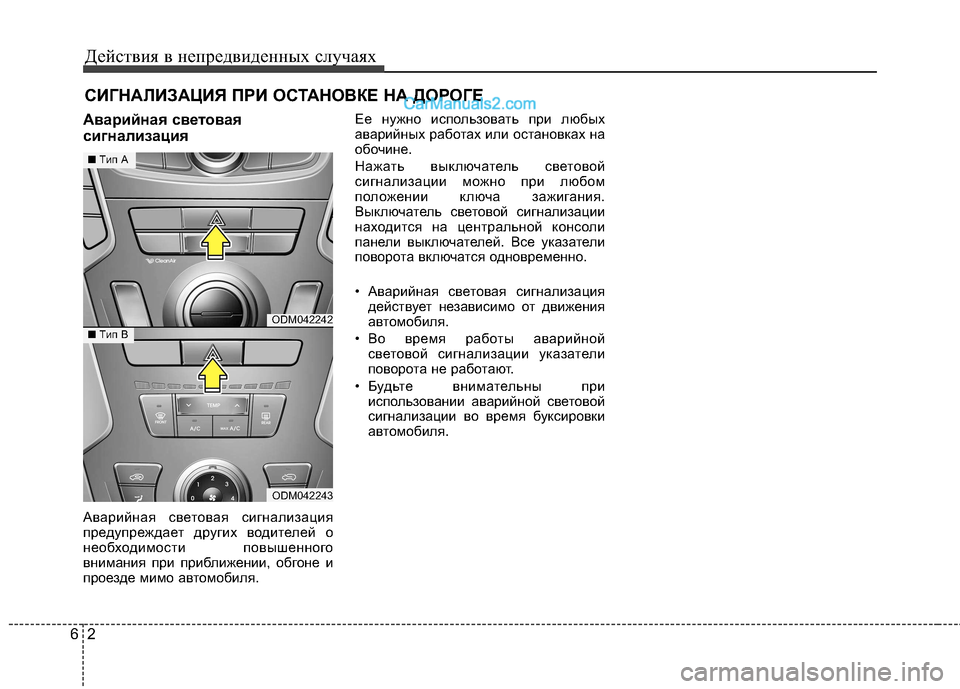

СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной световой сигнализации указатели
поворота не работают.
• Будьте внимательны при использовании аварийной световой
сигнализации во время буксировки
автомобиля.
ODM042242
ODM042243
■Tип А
■Tип В

63
Действия в непредвиденных случаях

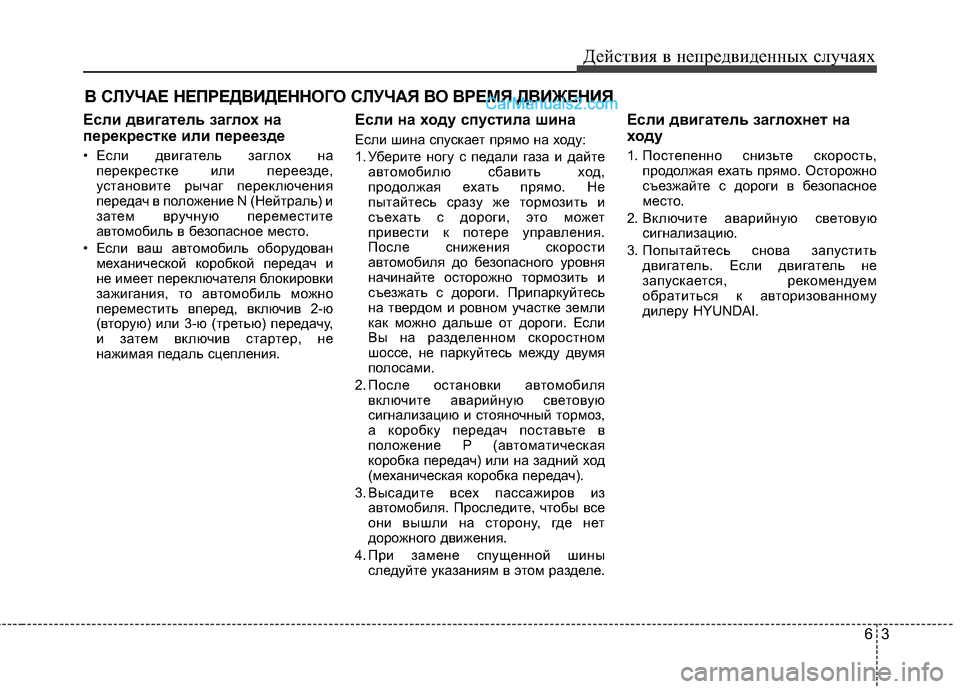

В СЛУЧАЕ НЕПРЕДВИДЕННОГО СЛУЧАЯ ВО ВРЕМЯ ДВИЖЕНИЯ
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления. Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход,
продолжая ехать прямо. Не
пытайтесь сразу же тормозить и
съехать с дороги, это может
привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь
на твердом и ровном участке земли
как можно дальше от дороги. Если
Вы на разделенном скоростном
шоссе, не паркуйтесь между двумя
полосами.
2. После остановки автомобиля включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины следуйте указаниям в этом разделе. Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую сигнализацию.
3. Попытайтесь снова запустить двигатель. Если двигатель не
запускается, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Действия в непредвиденных случаях
4
6
Если двигатель не запускается
или вращается медленно
1. Если в автомобиле установлена
автоматическая коробка передач,
поставьте рычаг переключения
передач в положение N (Нейтраль)
или P (Парковка), и включите
аварийный тормоз.
2. Проверьте чистоту и надежность подключения контактов
батарейного кабеля.
3. Включите освещение салона. Если свет тускнеет или гаснет при работе
стартера, батарея разряжена.
4. Проверьте контакты стартера, они должны быть прочно соединены.
5. Не толкайте и не тяните автомобиль для запуска двигателя.
См. инструкции “Запуск двигателя
от внешнего источника
электроэнергии”. Если двигатель вращается
нормально, но не запускается
1. Проверьте уровень топлива.
2. Повернув ключ зажигания в
положение LOCK/OFF (Блокировка),
проверьте все соединения, катушку
и свечи зажигания. Восстановите
разъединенные или ослабленные
соединения.
3. Проверьте топливопровод в отсеке двигателя.
4. Если двигатель по прежнему не запускается, рекомендуем
обратиться по телефону к
авторизованному дилеру HYUNDAI.
ЕСЛИ НЕ УДАЕТСЯ ЗАПУСТИТЬ ДВИГАТЕЛЬ
ОСТОРОЖНО
Если двигатель не запускается,
не толкайте и не тяните
автом обиль для его запуска. Это
может привести к столкновению
или другим повреждениям.
Запуск двигателя таким образом
может также вызвать перегрузку
каталитического нейтрализатора
и создать опасность
возникновения пожара.

65
Действия в непредвиденных случаях
ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА ЭЛЕКТРОЭНЕРГИИ
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной. Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к
неисправимому повреждению
последних.
ОСТОРОЖНО
- Аккумуляторная батарея
• Не допускайте открытого огня или искр вблизи акку
-муляторной батареи. Она
выделяет газообразный
водород, который может
взорваться в их присутствии.
Во избежание серьезных травм
и повреждения а втомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь
за квалифицированной
помощью. Автомобильные
аккумуляторные батареи
содержат серную кислоту.
(Продолжение)
ОСТОРОЖНО
- Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.
1VQA4001
Разряженный аккумулятор
Кабели для запуска двигателя от
внешнего источника
Внешняя аккумуляторная батарея

Действия в непредвиденных случаях
6
6

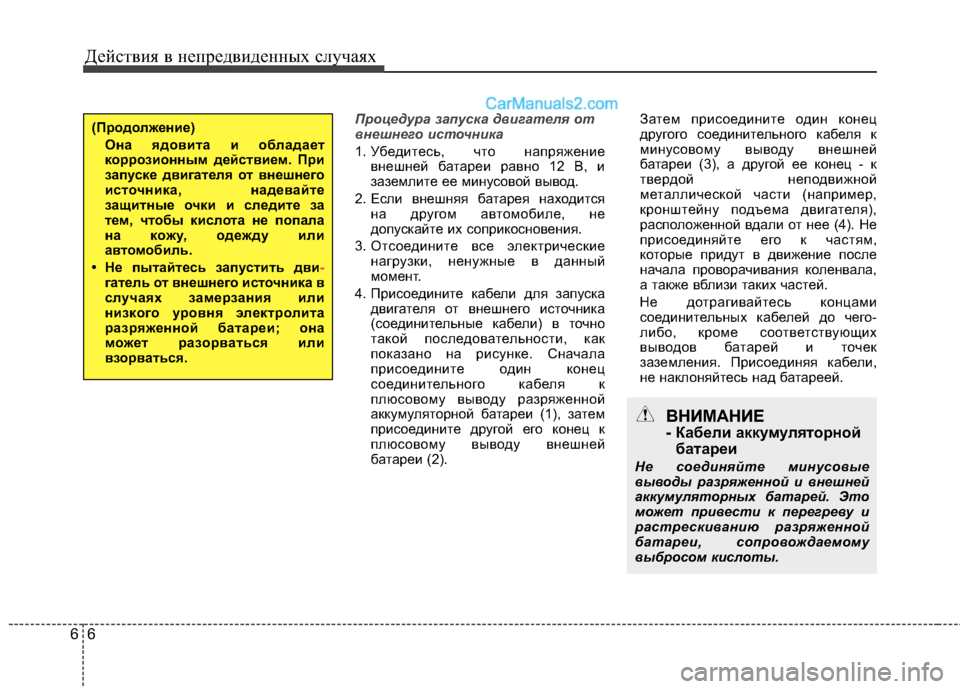

Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все электрические нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.
ВНИМАНИЕ
- Кабели аккумуляторной
батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
(Продолжение)
Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте
защитные очки и следите за
тем, чтобы кислота не попала
на кожу, одежду или
автом обиль.
• Не пытайтесь запустить дви
-гатель от внешнего источника в
случаях замерзания или
низкого уровня электролита
разряженной батареи; она
может разорв аться или
взорваться.
