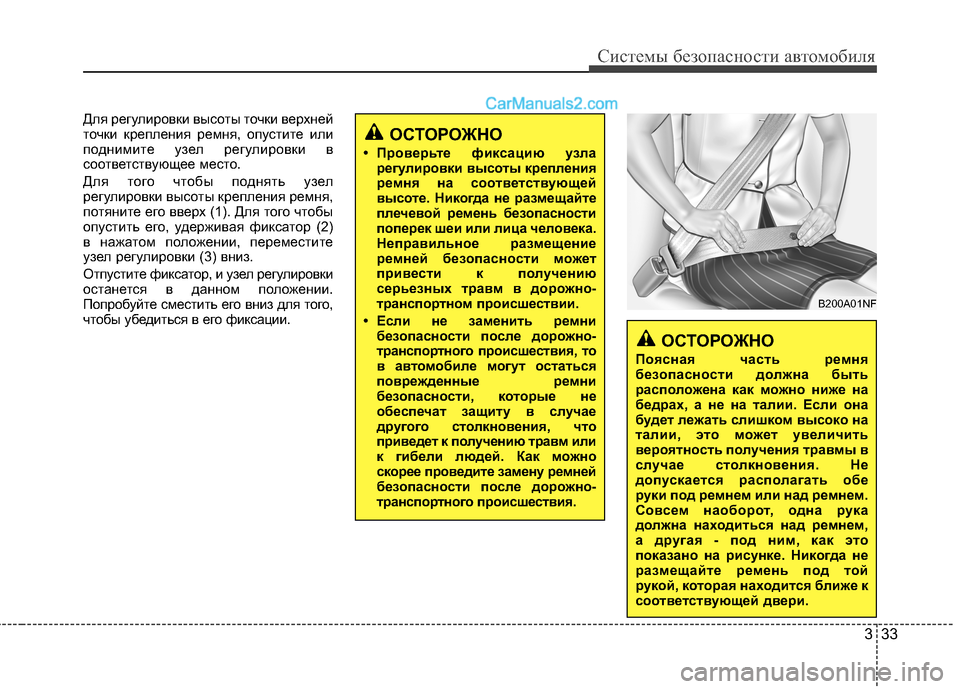

Page 321 of 797

333
Системы безопасности автомобиля
Для регулировки высоты точки верхней
точки крепления ремня, опустите или
поднимите узел регулировки в
соответствующее место.
Для того чтобы поднять узел
регулировки высоты крепления ремня,
потяните его вверх (1). Для того чтобы
опустить его, удерживая фиксатор (2)
в нажатом положении, переместите
узел регулировки (3) вниз.
Отпустите фиксатор, и узел регулировки
останется в данном положении.
Попробуйте сместить его вниз для того,
чтобы убедиться в его фиксации.
ОСТОРОЖНО
• Проверьте фиксацию узла регулировки высоты крепления
ремня на соот ветствующей
высоте. Никогда не размещайте
плечевой ремень безопасности
поперек шеи или лица человека.
Неправильное размещение
ремней безопасности может
привести к получению
серьезных травм в дорожно-
транспортном происшествии.
• Если не заменить ремни безопасности после дорожно-
транспортного происшествия, то
в автом обиле могут остаться
поврежденные ремни
безопасности, которые не
обеспечат защиту в случае
другого столкновения, что
приведет к получению травм или
к гибели людей. Как можно
скорее проведите замену ремней
безопасности после дорожно-
транспортного происшествия.
ОСТОРОЖНО
Поясная часть ремня
безопасности должна быть
распо ложена как можно ниже на
бедрах, а не на талии. Если она
будет лежать слишком высоко на
талии, это может увеличить
вероятность получения травмы в
случае столкновения. Не
допускается располагать обе
руки под ремнем или над ремнем.
Совсем наоборот, одна рука
должна находиться над ремнем,
а другая - под ним, как это
показано на рисунке. Никогда не
размещайте ремень под той
рукой, которая находится ближе к
соответствующей двери.
B200A01NF

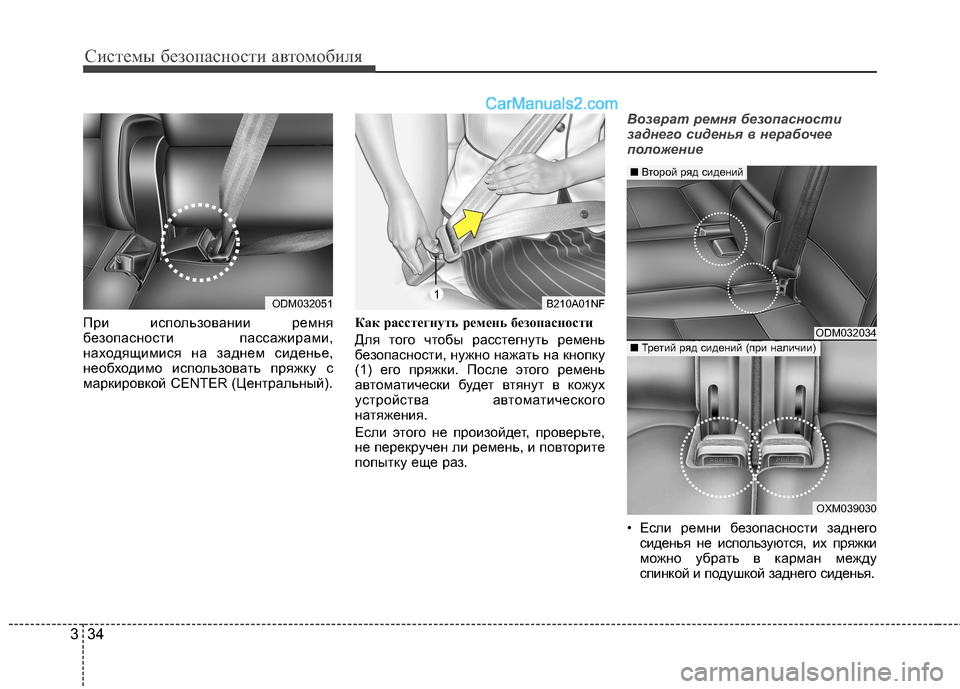

Page 322 of 797

Системы безопасности автомобиля
34
3
При использовании ремня
безопасности пассажирами,
находящимися на заднем сиденье,
необходимо использовать пряжку с
маркировкой CENTER (Центральный). Как расстегнуть ремень безопасности
Для того чтобы расстегнуть ремень
безопасности, нужно нажать на кнопку
(1) его пряжки. После этого ремень
автоматически будет втянут в кожух
устройства автоматического
натяжения.
Если этого не произойдет, проверьте,
не перекручен ли ремень, и повторите
попытку еще раз.
Возврат ремня безопасности
заднего сиденья в нерабочее
положение
• Если ремни безопасности заднего
сиденья не используются, их пряжки
можно убрать в карман между
спинкой и подушкой заднего сиденья.
B210A01NF1ODM032051
ODM032034
OXM039030
■Второй ряд сидений
■Третий ряд сидений (при наличии)

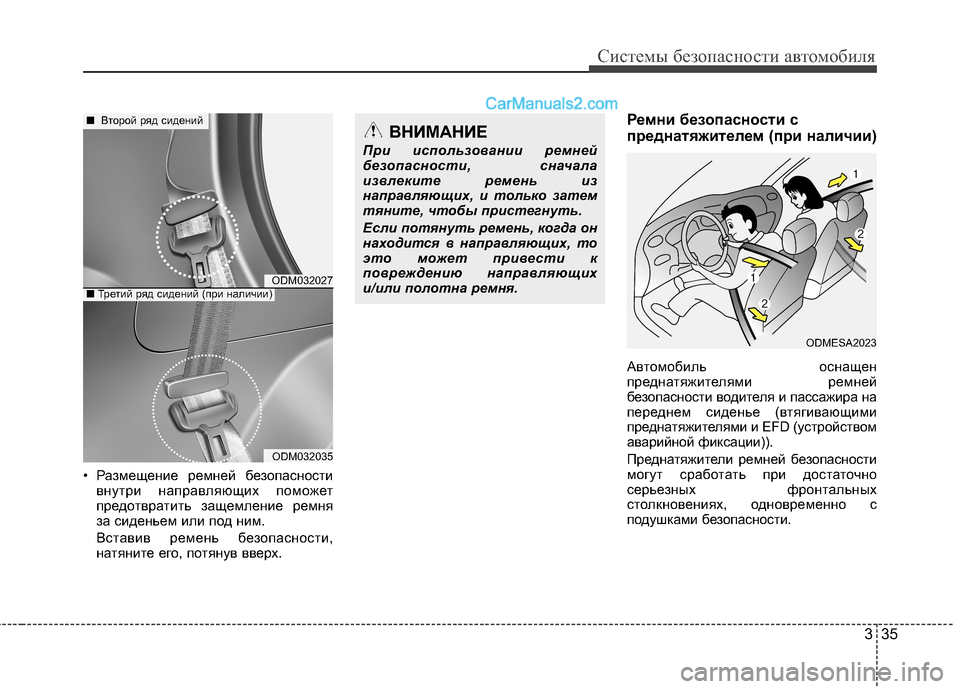

Page 323 of 797

335
Системы безопасности автомобиля
• Размещение ремней безопасностивнутри направляющих поможет
предотвратить защемление ремня
за сиденьем или под ним.
Вставив ремень безопасности,
натяните его, потянув вверх. Ремни безопасности с
преднатяжителем (при наличии)
Автомобиль оснащен
преднатяжителями ремней
безопасности водителя и пассажира на
переднем сиденье (втягивающими
преднатяжителями и EFD (устройством
аварийной фиксации)).
Преднатяжители ремней безопасности
могут сработать при достаточно
серьезных фронтальных
столкновениях, одновременно с
подушками безопасности.
ВНИМАНИЕ
При использовании ремней
безопасности, сначала
извлеките ремень из
направляющих, и только затем
тяните, чтобы пристегнуть.
Если потянуть ремень, когда он
находится в направляющих, то
это может привести к
повреждению направляющих
и/или полотна ремня.
ODM032027
ODM032035
■ Второй ряд сидений
■Третий ряд сидений (при наличии)
ODMESA2023

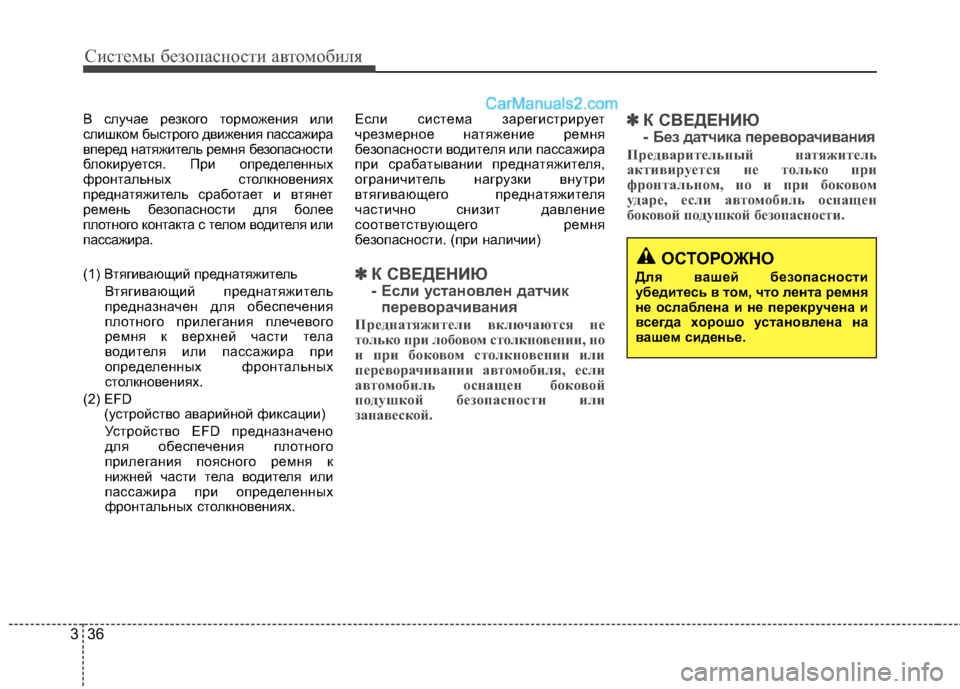

Page 324 of 797

Системы безопасности автомобиля
36
3
В случае резкого торможения или
слишком быстрого движения пассажира
вперед натяжитель ремня безопасности
блокируется. При определенных
фронтальных столкновениях
преднатяжитель сработает и втянет
ремень безопасности для более
плотного контакта с телом водителя или
пассажира.
(1) В тягивающий преднатяжитель
Втягивающий преднатяжитель
предназначен для обеспечения
плотного прилегания плечевого
ремня к верхней части тела
водителя или пассажира при
определенных фронтальных
столкновениях.
(2) EFD (устройство аварийной фиксации)
Устройство EFD предназначено
для обеспечения плотного
прилегания поясного ремня к
нижней части тела водителя или
пассажира при определенных
фронтальных столкновениях. Если система зарегистрирует
чрезмерное натяжение ремня
безопасности водителя или пассажира
при срабатывании преднатяжителя,
ограничитель нагрузки внутри
втягивающего преднатяжителя
частично снизит давление
соответствующего ремня
безопасности. (при наличии)
✽✽
К СВЕДЕНИЮ
- Если установлен датчик
переворачивания
Преднатяжители включаются не
только при лобовом столкновении, но
и при боковом столкновении или
переворачивании автомобиля, если
автомобиль оснащен боковой
подушкой безопасности или
занавеской. ✽
✽
К СВЕДЕНИЮ
- Без датчика переворачивания
Предварительный натяжитель
активируется не только при
фронтальном, но и при боковом
ударе, если автомобиль оснащен
боковой подушкой безопасности.
ОСТОРОЖНО
Для вашей безопасности
убедитесь в том, что лента ремня
не ослаблена и не перекручена и
всегда хорошо установлена на
вашем сиденье.

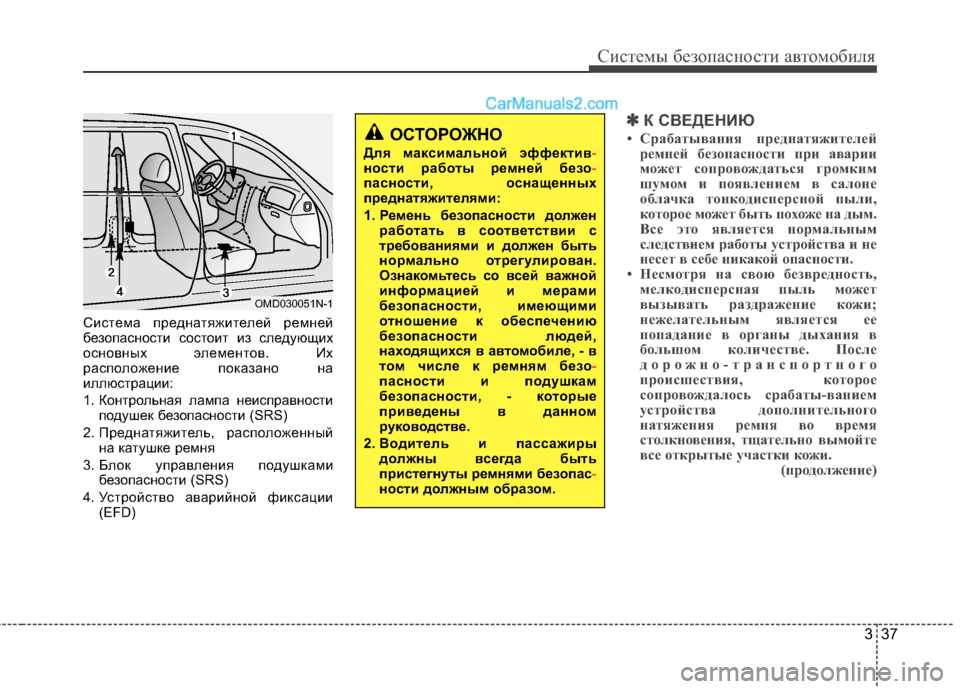

Page 325 of 797

337
Системы безопасности автомобиля
Система преднатяжителей ремней
безопасности состоит из следующих
основных элементов. Их
расположение показано на
иллюстрации:
1. Контрольная лампа неисправностиподушек безопасности (SRS)
2. Преднатяжитель, расположенный на катушке ремня
3. Блок управления подушками безопасности (SRS)
4. Устройство аварийной фиксации (EFD)
✽✽ К СВЕДЕНИЮ
• Срабатывания преднатяжителей ремней безопасности при аварии
может сопровождаться громким
шумом и появлением в салоне
облачка тонкодисперсной пыли,
которое может быть похоже на дым.
Все это является нормальным
следствием работы устройства и не
несет в себе никакой опасности.
• Несмотря на свою безвредность,
мелкодисперсная пыль может
вызывать раздражение кожи;
нежелательным является ее
попадание в органы дыхания в
большом количестве. После
дорожно-транспортного
происшествия, которое
сопровождалось срабаты-ванием
устройства дополнительного
натяжения ремня во время
столкновения, тщательно вымойте
все открытые участки кожи. (продолжение)ОСТОРОЖНО
Для максимальной эффектив
-ности работы ремней безо-пасности, оснащенных
преднатяжителями:
1. Ремень безопасности должен работать в соответствии с
требованиями и должен быть
нормально отрегулирован.
Ознакомьтесь со всей важной
информацией и мерами
безопасности, имеющими
отношение к обеспечению
безопасности людей,
находящихся в а втомобиле, - в
том числе к ремням безо
-пасности и подушкам
безопасности, - которые
приведены в данном
руководстве.
2. Водитель и пассажиры должны всегда быть
пристегнуты ремнями безопас
-ности должным образом.
OMD030051N-1

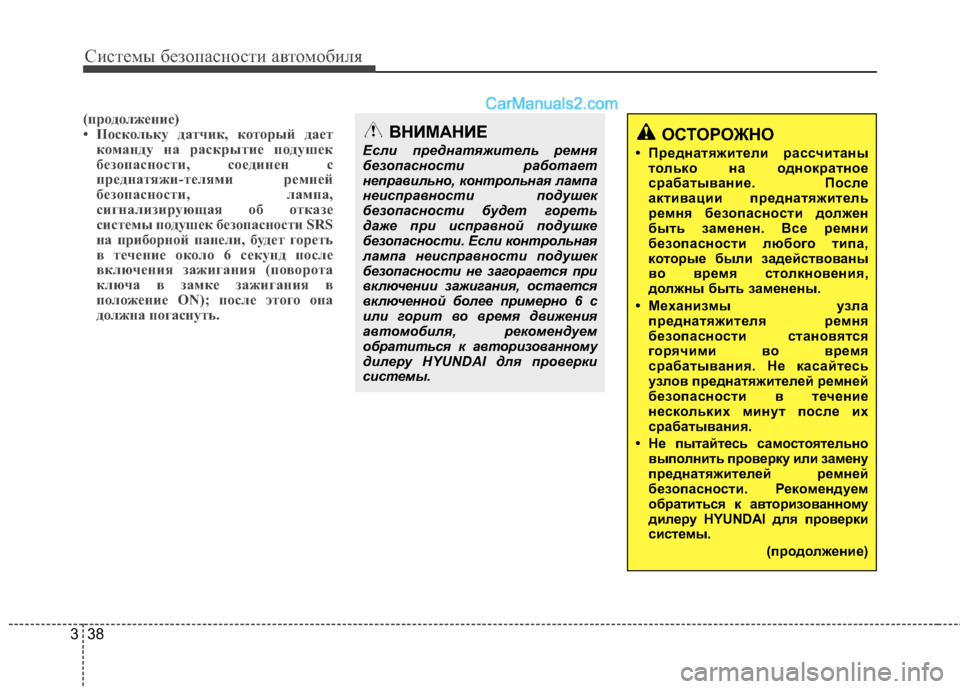

Page 326 of 797

Системы безопасности автомобиля
38
3
(продолжение)
• Поскольку датчик, который дает
команду на раскрытие подушек
безопасности, соединен с
преднатяжи-телями ремней
безопасности, лампа,
сигнализирующая об отказе
системы подушек безопасности SRS
на приборной панели, будет гореть
в течение около 6 секунд после
включения зажигания (поворота
ключа в замке зажигания в
положение ON); после этого она
должна погаснуть.ВНИМАНИЕ
Если преднатяжитель ремня
безопасности работает
неправильно, контрольная лампа
неисправности подушек
безопасности будет гореть
даже при исправной подушке
безопасности. Если контрольная
лампа неисправности подушек
безопасности не загорается при
включении зажигания, остается
включенной более примерно 6 с
или горит во время движения
автомобиля, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.ОСТОРОЖНО
• Преднатяжители рассчитаны только на однократное
срабатывание. После
активации преднатяжитель
ремня безопасности должен
быть заменен. Все ремни
безопасности любого типа,
которые были задействованы
во время столкновения,
должны быть заменены.
• Механизмы узла преднатяжителя ремня
безопасности становятся
горячими во время
срабатывания. Не касайтесь
узлов преднатяжителей ремней
безопасности в течение
нескольких минут после их
срабатывания.
• Не пытайтесь самостоятельно выполнить проверку или замену
преднатяжителей ремней
безопасности. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
(продолжение)

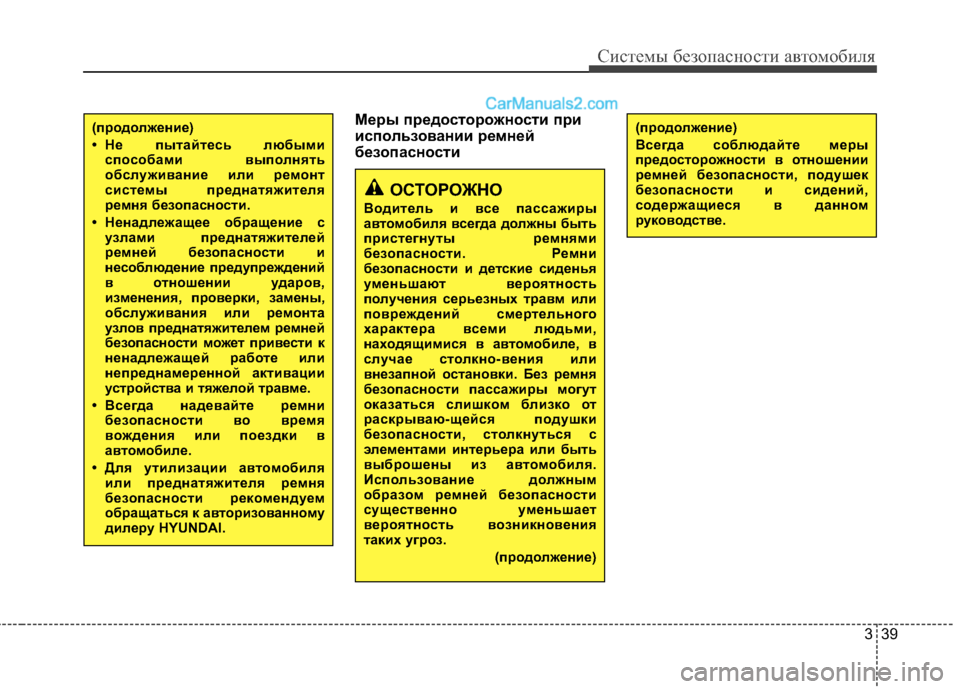

Page 327 of 797

339
Системы безопасности автомобиля
Меры предосторожности при
использовании ремней
безопасности(продолжение)
• Не пытайтесь любымиспособами выполнять
обслуживание или ремонт
системы преднатяжителя
ремня безопасности.
• Ненадлежащее обращение с узлами преднатяжителей
ремней безопасности и
несоблюдение предупреждений
в отношении ударов,
изменения, проверки, замены,
обслуживания или ремонта
узлов преднатяжителем ремней
безопасности м ожет привести к
ненадлежащей работе или
непреднамеренной активации
устройства и тяжелой травме.
• Всегда надевайте ремни безопасности во время
вождения или поездки в
автом обиле.
• Для утилизации а втомобиля
или преднатяжителя ремня
безопасности рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
ОСТОРОЖНО
Водитель и все пассажиры
автом обиля всегда должны быть
пристегнуты ремнями
безопасности. Ремни
безопасности и детские сиденья
уменьшают вероятность
получения серьезных травм или
повреждений смертельного
характера всеми людьми,
находящимися в а втомобиле, в
случае столкно-вения или
внезапной остановки. Без ремня
безопасности пассажиры могут
оказаться слишком близко от
раскрываю-щейся подушки
безопасности, столкнуться с
элементами интерьера или быть
выброшены из а втомобиля.
Использование должным
образом ремней безопасности
существенно уменьшает
вероятность возникновения
таких угроз.
(продолжение)
(продолжение)
Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности, подушек
безопасности и сидений,
содержащиеся в данном
руководстве.

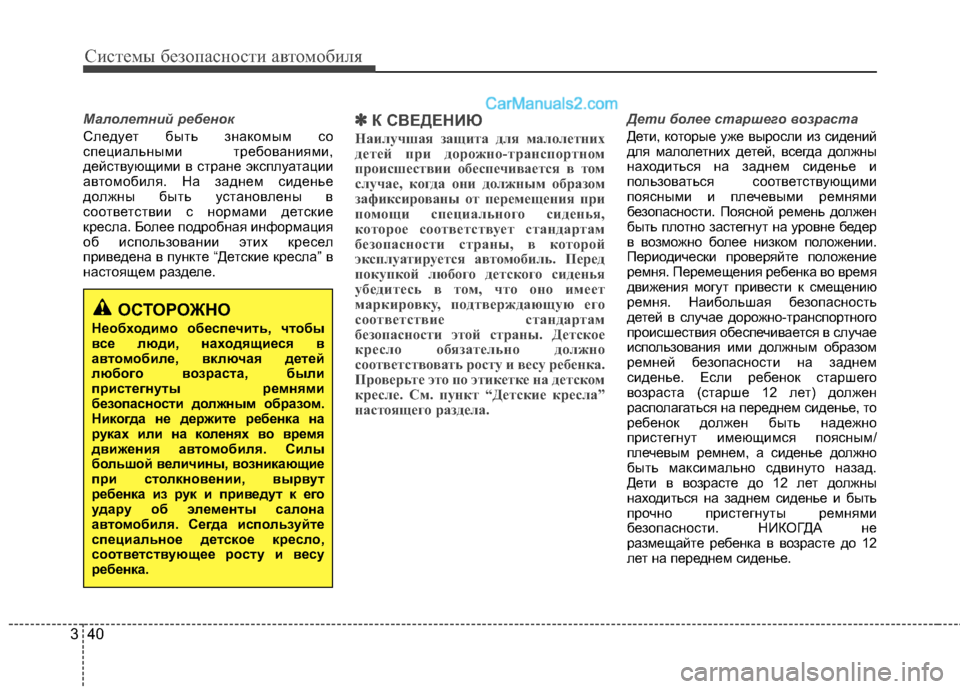

Page 328 of 797

Системы безопасности автомобиля
40
3
Малолетний ребенок
Следует быть знакомым со
специальными требованиями,
действующими в стране эксплуатации
автомобиля. На заднем сиденье
должны быть установлены в
соответствии с нормами детские
кресла. Более подробная информация
об использовании этих кресел
приведена в пункте “Детские кресла” в
настоящем разделе.✽✽
К СВЕДЕНИЮ
Наилучшая защита для малолетних
детей при дорожно-транспортном
происшествии обеспечивается в том
случае, когда они должным образом
зафиксированы от перемещения при
помощи специального сиденья,
которое соответствует стандартам
безопасности страны, в которой
эксплуатируется автомобиль. Перед
покупкой любого детского сиденья
убедитесь в том, что оно имеет
маркировку, подтверждающую его
соответствие стандартам
безопасности этой страны. Детское
кресло обязательно должно
соответствовать росту и весу ребенка.
Проверьте это по этикетке на детском
кресле. См. пункт “Детские кресла”
настоящего раздела. Дети более старшего возрастаДети, которые уже выросли из сидений
для малолетних детей, всегда должны
находиться на заднем сиденье и
пользоваться соответствующими
поясными и плечевыми ремнями
безопасности. Поясной ремень должен
быть плотно застегнут на уровне бедер
в возможно более низком положении.
Периодически проверяйте положение
ремня. Перемещения ребенка во время
движения могут привести к смещению
ремня. Наибольшая безопасность
детей в случае дорожно-транспортного
происшествия обеспечивается в случае
использования ими должным образом
ремней безопасности на заднем
сиденье. Если ребенок старшего
возраста (старше 12 лет) должен
располагаться на переднем сиденье, то
ребенок должен быть надежно
пристегнут имеющимся поясным/
плечевым ремнем, а сиденье должно
быть максимально сдвинуто назад.
Дети в возрасте до 12 лет должны
находиться на заднем сиденье и быть
прочно пристегнуты ремнями
безопасности. НИКОГДА не
размещайте ребенка в возрасте до 12
лет на переднем сиденье.
ОСТОРОЖНО
Необходимо обеспечить, чтобы
все люди, находящиеся в
автомобиле, включая детей
любого возраста, были
пристегнуты ремнями
безопасности должным образом.
Никогда не держите ребенка на
руках или на коленях во время
движения автомобиля. Силы
большой величины, возникающие
при столкновении, вырвут
ребенка из рук и приведут к его
удару об элементы салона
автом обиля. Cегда используйте
специальное детское кресло,
соответствующее росту и весу
ребенка.
Page 329 of 797

341
Системы безопасности автомобиля

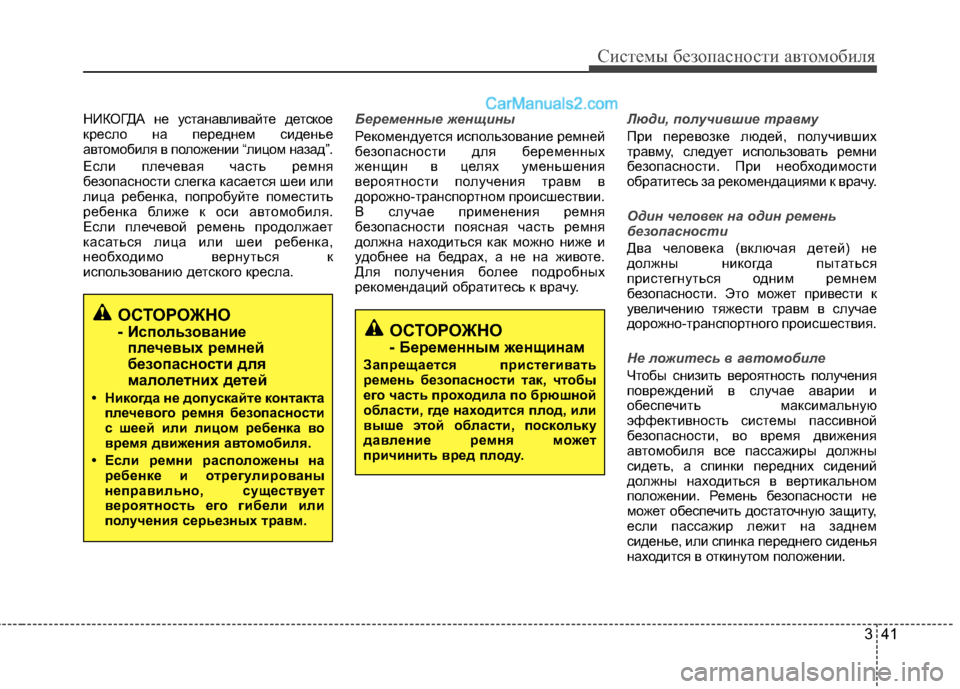

НИКОГДА не устанавливайте детское
кресло на переднем сиденье
автомобиля в положении “лицом назад”.
Если плечевая часть ремня
безопасности слегка касается шеи или
лица ребенка, попробуйте поместить
ребенка ближе к оси автомобиля.
Если плечевой ремень продолжает
касаться лица или шеи ребенка,
необходимо вернуться к
использованию детского кресла.Беременные женщины
Рекомендуется использование ремней
безопасности для беременных
женщин в целях уменьшения
вероятности получения травм в
дорожно-транспортном происшествии.
В случае применения ремня
безопасности поясная часть ремня
должна находиться как можно ниже и
удобнее на бедрах, а не на животе.
Для получения более подробных
рекомендаций обратитесь к врачу.
Люди, получившие травму
При перевозке людей, получивших
травму, следует использовать ремни
безопасности. При необходимости
обратитесь за рекомендациями к врачу.
Один человек на один ремень
безопасности
Два человека (включая детей) не
должны никогда пытаться
пристегнуться одним ремнем
безопасности. Это может привести к
увеличению тяжести травм в случае
дорожно-транспортного происшествия.
Не ложитесь в автомобиле
Чтобы снизить вероятность получения
повреждений в случае аварии и
обеспечить максимальную
эффективность системы пассивной
безопасности, во время движения
автомобиля все пассажиры должны
сидеть, а спинки передних сидений
должны находиться в вертикальном
положении. Ремень безопасности не
может обеспечить достаточную защиту,
если пассажир лежит на заднем
сиденье, или спинка переднего сиденья
находится в откинутом положении.
ОСТОРОЖНО
- Использованиеплечевых ремней
безопасности для
малолетних детей
• Никогда не допускайте контакта плечевого ремня безопасности
с шеей или лицом ребенка во
время движения а втомобиля.
• Если ремни расположены на ребенке и отрегулированы
неправильно, существует
вероятность его гибели или
получения серьезных травм.
ОСТОРОЖНО
- Беременным женщинам
Запрещается пристегивать
ремень безопасности так, чтобы
его часть проходила по брюшной
области, где находится плод, или
выше этой области, поскольку
давление ремня может
причинить вред плоду.
Page 330 of 797

Системы безопасности автомобиля
42
3

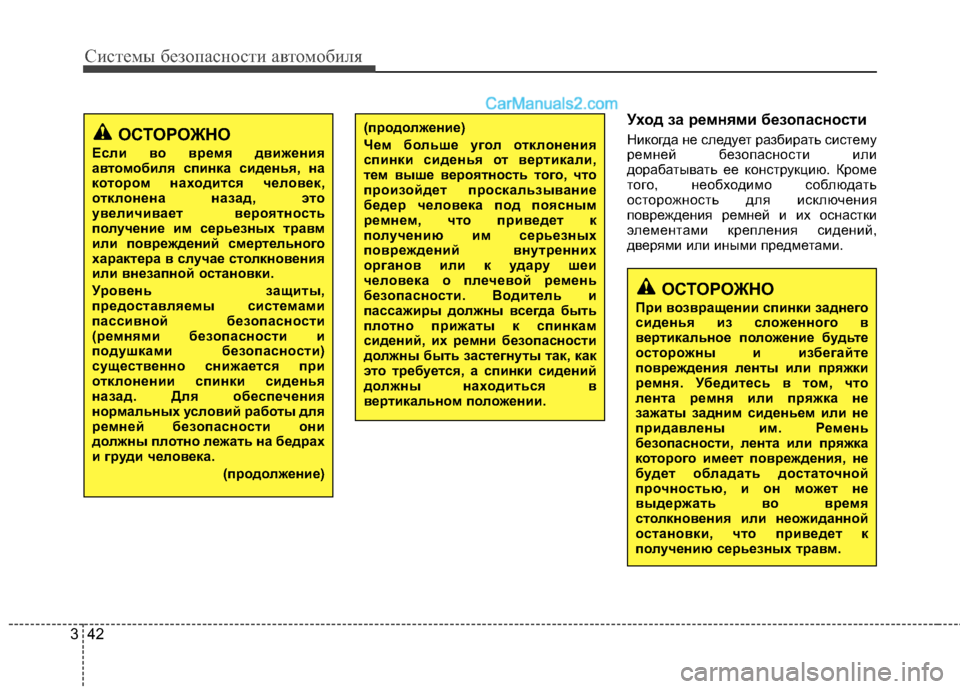

Уход за ремнями безопасности
Никогда не следует разбирать систему
ремней безопасности или
дорабатывать ее конструкцию. Кроме
того, необходимо соблюдать
осторожность для исключения
повреждения ремней и их оснастки
элементами крепления сидений,
дверями или иными предметами.(продолжение)
Чем больше угол отклонения
спинки сиденья от вертикали,
тем выше вероятность того, что
произойдет проскальзывание
бедер человека под поясным
ремнем, что приведет к
получению им серьезных
повреждений внутренних
органов или к удару шеи
человека о плечевой ремень
безопасности. Водитель и
пассажиры должны всегда быть
плотно прижаты к спинкам
сидений, их ремни безопасности
должны быть застегнуты так, как
это требует ся, а спинки сидений
должны находиться в
вертикальном по ложении.ОСТОРОЖНО
Если во время движения
автом обиля спинка сиденья, на
котором находится человек,
отклонена назад, это
увеличивает вероятность
получение им серьезных травм
или повреждений смертельного
характера в случае столкновения
или внезапной остановки.
Уровень защиты,
предоставляемы системами
пассивной безопасности
(ремнями безопасности и
подушками безопасности)
существенно снижается при
отклонении спинки сиденья
назад. Для обеспечения
нормальных условий работы для
ремней безопасности они
должны плотно лежать на бедрах
и груди человека.
(продолжение)
ОСТОРОЖНО
При возвращении спинки заднего
сиденья из сложенного в
вертикальное положение будьте
осторожны и избегайте
повреждения ленты или пряжки
ремня. Убедитесь в том, что
лента ремня или пряжка не
зажаты задним сиденьем или не
придавлены им. Ремень
безопасности, лента или пряжка
которого имеет повреждения, не
будет обладать достаточной
прочностью, и он может не
выдержать во время
столкновения или неожиданной
остановки, что приведет к
получению серьезных травм.
