Hyundai Santa Fe 2013 Инструкция по эксплуатации (in Russian)

373
Системы безопасности автомобиля

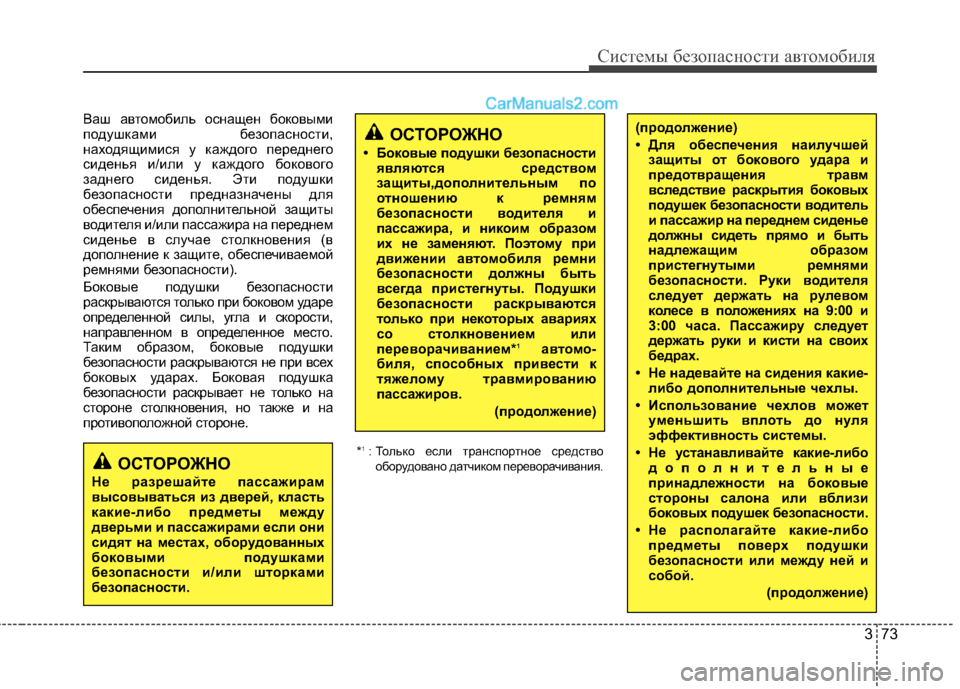

Ваш автомобиль оснащен боковыми
подушками безопасности,
находящимися у каждого переднего
сиденья и/или у каждого бокового
заднего сиденья. Эти подушки
безопасности предназначены для
обеспечения дополнительной защиты
водителя и/или пассажира на переднем
сиденье в случае столкновения (в
дополнение к защите, обеспечиваемой
ремнями безопасности).
Боковые подушки безопасности
раскрываются только при боковом ударе
определенной силы, угла и скорости,
направленном в определенное место.
Таким образом, боковые подушки
безопасности раскрываются не при всех
боковых ударах. Боковая подушка
безопасности раскрывает не только на
стороне столкновения, но также и на
противоположной стороне.
ОСТОРОЖНО
• Боковые подушки безопасности являются средством
защиты,дополнительным по
отношению к ремням
безопасности водителя и
пассажира, и никоим образом
их не заменяют. П оэтому при
движении а втомобиля ремни
безопасности должны быть
всегда пристегнуты. Подушки
безопасности раскрываются
только при некоторых авариях
со столкновением или
переворачиванием* 1
автомо-
биля, способных привести к
тяжелому травмированию
пассажиров.
(продолжение)
ОСТОРОЖНО
Не разрешайте пассажирам
высовываться из дверей, класть
какие-либо предметы между
дверьми и пассажирами если они
сидят на местах, оборудованных
боковыми подушками
безопасности и/или шторками
безопасности.
(продолжение)
• Для обеспечения наилучшей защиты от бокового удара и
предотвращения травм
вследствие раскрытия боковых
подушек безопасности водитель
и пассажир на переднем сиденье
должны сидеть прямо и быть
надлежащим образом
пристегнутыми ремнями
безопасности. Руки водителя
следует держать на рулевом
колесе в положениях на 9:00 и
3:00 часа. Пассажиру следует
держать руки и кисти на своих
бедрах.
• Не надевайте на сидения какие- либо дополнительные чехлы.
• Использование чехлов может
уменьшить вплоть до нуля
эффективность системы.
• Не устанавливайте какие-либо дополнительные
принадлежности на боковые
стороны салона или вблизи
боковых подушек безопасности.
• Не располагайте какие-либо предметы поверх подушки
безопасности или между ней и
собой.
(продолжение)
*1
: Только если транспортное средство
оборудовано датчиком переворачивания.

Системы безопасности автомобиля
74
3

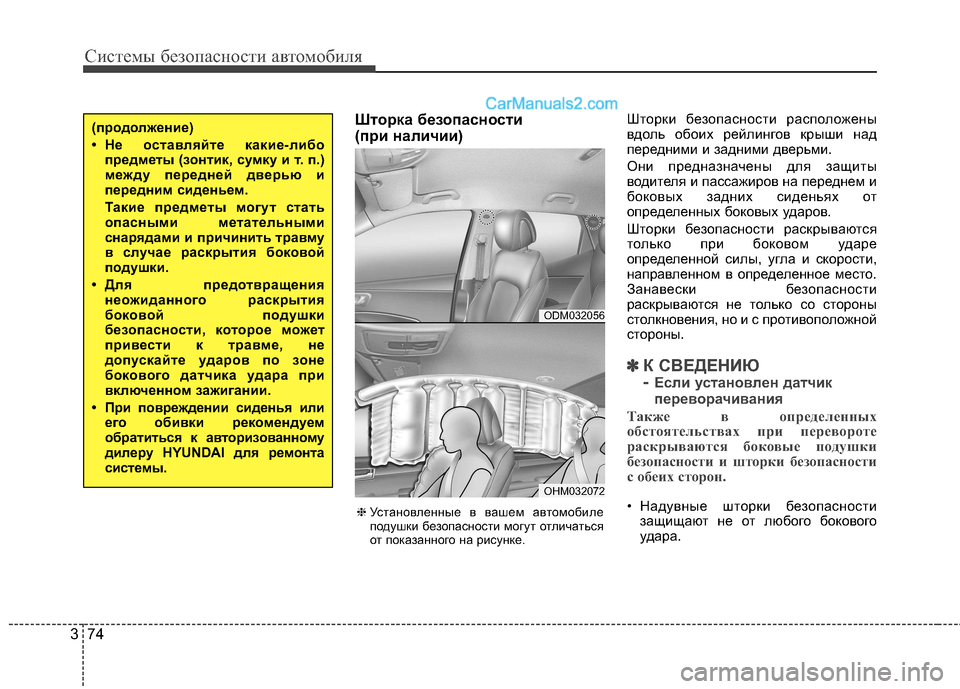

Шторка безопасности
(при наличии) Шторки безопасности расположены
вдоль обоих рейлингов крыши над
передними и задними дверьми.
Они предназначены для защиты
водителя и пассажиров на переднем и
боковых задних сиденьях от
определенных боковых ударов.
Шторки безопасности раскрываются
только при боковом ударе
определенной силы, угла и скорости,
направленном в определенное место.
Занавески безопасности
раскрываются не только со стороны
столкновения, но и с противоположной
стороны.
✽✽
К СВЕДЕНИЮ
- Если установлен датчик
переворачивания
Также в определенных
обстоятельствах при перевороте
раскрываются боковые подушки
безопасности и шторки безопасности
с обеих сторон.
• Надувные шторки безопасности защищают не от любого бокового
удара.
(продолжение)
• Не оставляйте какие-либопредметы (зонтик, сумку и т. п.)
между передней дверью и
передним сиденьем.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия боковой
подушки.
• Для предотвращения неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к травме, не
допускайте ударов по зоне
бокового датчика удара при
включенном зажигании.
• При повреждении сиденья или его обивки рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ремонта
системы.
ODM032056
OHM032072
❈ Установленные в вашем автомобиле
подушки безопасности могут отличаться
от показанного на рисунке.

375
Системы безопасности автомобиля
(продолжение)
• Не разрешайте пассажирамприслоняться к дверям
головой или другими частями
тела, высовывать руки из окон
и класть какие-либо предметы
между дверьми и собой, если
их сиденье оснащено
боковыми подушками
безопасности и/или шторками
безопасности.
• Запрещается самостоятельно вскрывать или ремонтировать
любые компоненты системы
шторок безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
Невыполнение указанных выше
инструкций может в случае ДТП
привести к травмированию или
смерти водителя или
пассажиров.ОСТОРОЖНО

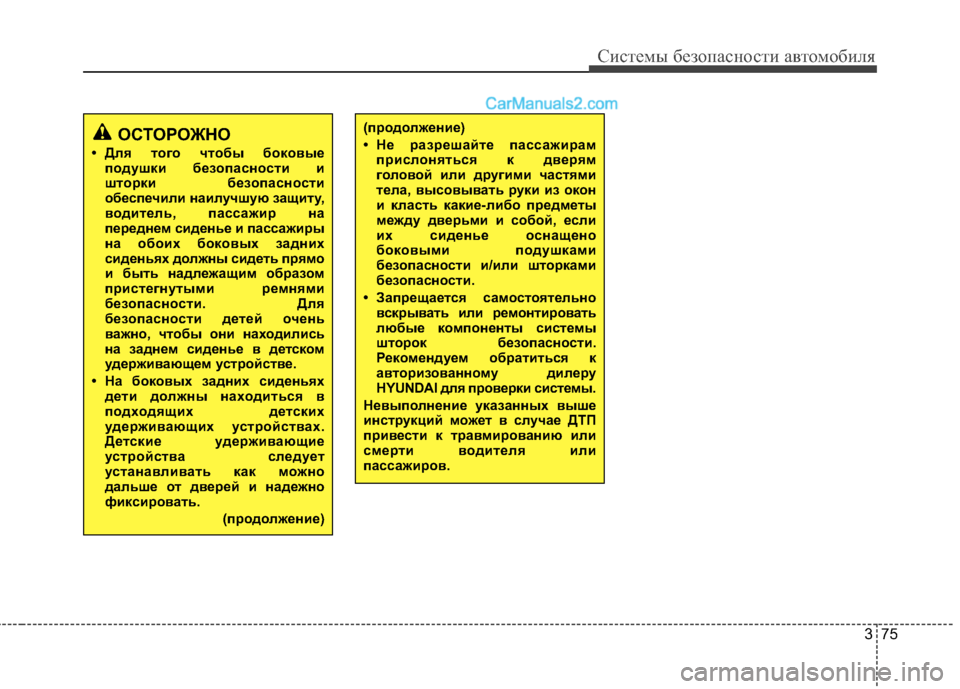

• Для того чтобы боковые подушки безопасности и
шторки безопасности
обеспечили наилучшую защиту,
водитель, пассажир на
переднем сиденье и пассажиры
на обоих боковых задних
сиденьях должны сидеть прямо
и быть надлежащим образом
пристегнутыми ремнями
безопасности. Для
безопасности детей очень
важно, чтобы они находились
на заднем сиденье в детском
удерживающем устройстве.
• На боковых задних сиденьях дети должны находиться в
подходящих детских
удерживающих устройствах.
Детские удерживающие
устройства следует
устанавливать как можно
дальше от дверей и надежно
фиксировать.
(продолжение)

Системы безопасности автомобиля
76
3

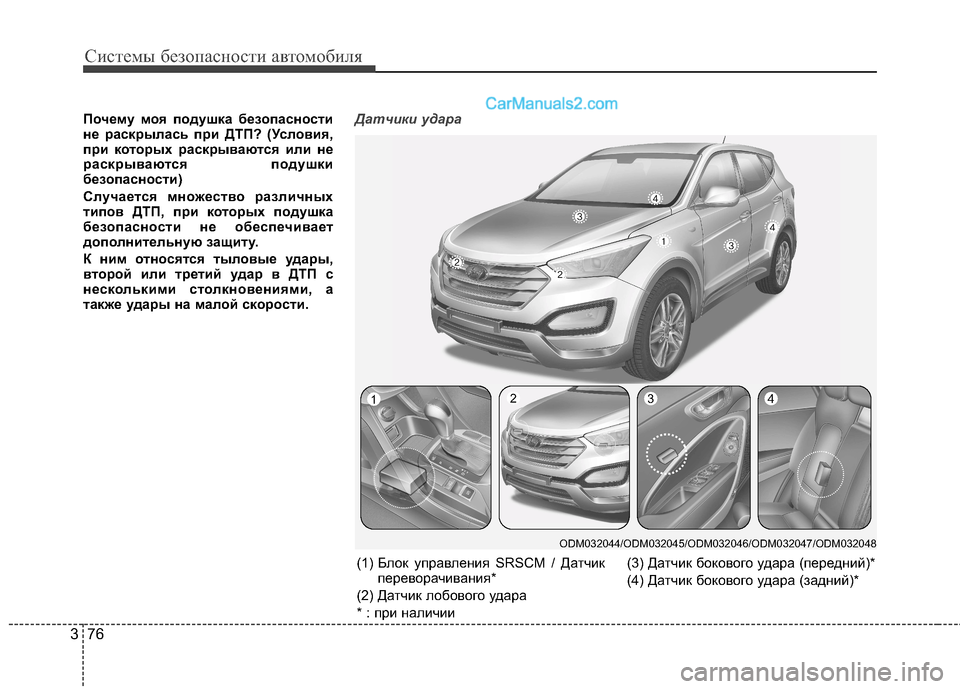

Почему моя подушка безопасности
не раскрылась при ДТП? (Условия,
при которых раскрываются или не
раскрываются подушки
безопасности)
Случается множество различных
типов ДТП, при которых подушка
безопасности не обеспечивает
дополнительную защиту.
К ним относятся тыловые удары,
второй или третий удар в ДТП с
несколькими столкновениями, а
также удары на малой скорости.Датчики удара
ODM032044/ODM032045/ODM032046/ODM032047/ODM032048
1234
(1) Блок управления SRSCM / Датчик
переворачивания*
(2) Датчик лобового удара
* : при наличии (3) Датчик бокового удара (передний)*
(4) Датчик бокового удара (задний)*

377
Системы безопасности автомобиля

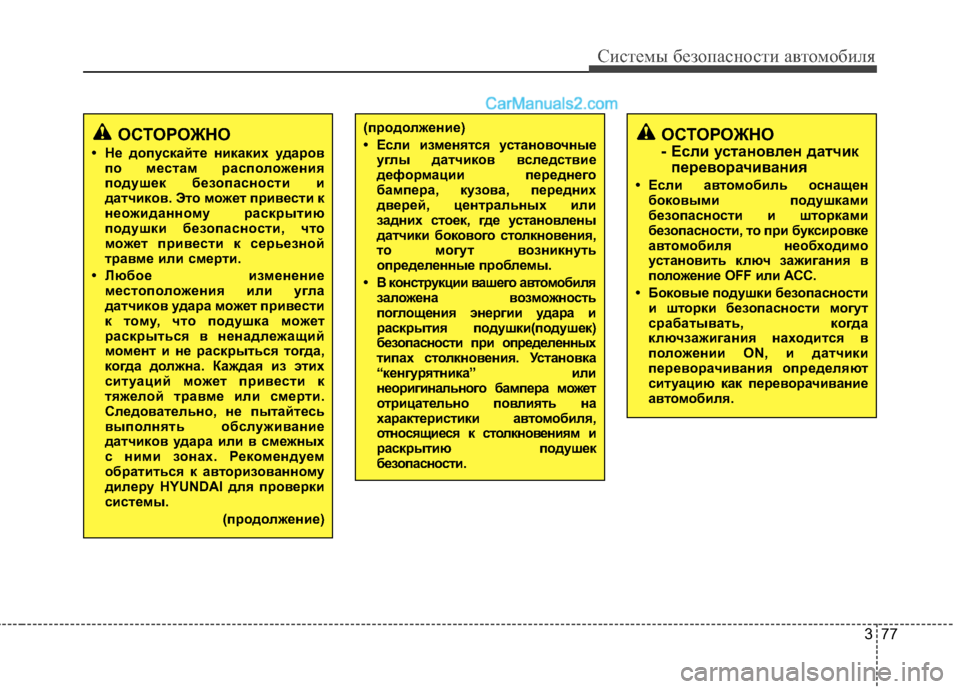

ОСТОРОЖНО
• Не допускайте никаких ударов по местам распо ложения
подушек безопасности и
датчиков. Это может привести к
неожиданному раскрытию
подушки безопасности, что
может привести к серьезной
травме или смерти.
• Любое изменение местоположения или угла
датчиков удара может привести
к тому, что под ушка может
раскрыться в ненадлежащий
момент и не раскрыться тогда,
когда должна. Каждая из этих
ситуаций может привести к
тяжелой травме или смерти.
Следовательно, не пытайтесь
выполнять обслуживание
датчиков удара или в смежных
с ними зонах. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
(продолжение)(продолжение)
• Если изменятся установочныеуглы датчиков вследствие
деформации переднего
бампера, кузова, передних
дверей, центральных или
задних стоек, где установлены
датчики бокового столкновения,
то могут возникнуть
определенные проблемы.
• В конструкции вашего ав томобиля
заложена возможность
поглощения энергии удара и
раскрытия подушки(подушек)
безопасности при определенных
типах столкновения. Установка
“кенгурятника” или
неоригинального бампера м ожет
отрицательно повлиять на
характеристики а втомобиля,
относящиеся к столкновениям и
раскрытию подушек
безопасности.ОСТОРОЖНО
- Если установлен датчик
переворачивания
• Если а втомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автом обиля необходимо
установить ключ зажигания в
положение OFF или ACC.
• Боковые подушки безопасности и шторки безопасности могут
срабатывать, когда
ключзажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автом обиля.

Системы безопасности автомобиля
78
3

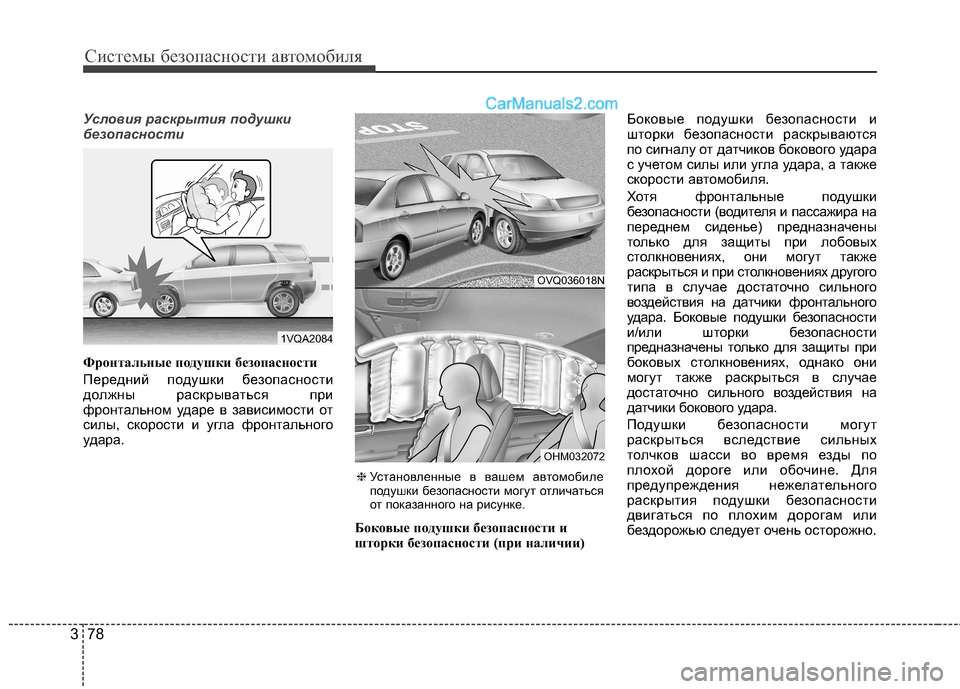

Условия раскрытия подушки
безопасности
Фронтальные подушки безопасности
Передний подушки безопасности
должны раскрываться при
фронтальном ударе в зависимости от
силы, скорости и угла фронтального
удара.
Боковые подушки безопасности и
шторки безопасности (при наличии)Боковые подушки безопасности и
шторки безопасности раскрываются
по сигналу от датчиков бокового удара
с учетом силы или угла удара, а также
скорости автомобиля.
Хотя фронтальные подушки
безопасности (водителя и пассажира на
переднем сиденье) предназначены
только для защиты при лобовых
столкновениях, они могут также
раскрыться и при столкновениях другого
типа в случае достаточно сильного
воздействия на датчики фронтального
удара. Боковые подушки безопасности
и/или шторки безопасности
предназначены только для защиты при
боковых столкновениях, однако они
могут также раскрыться в случае
достаточно сильного воздействия на
датчики бокового удара.
Подушки безопасности могут
раскрыться вследствие сильных
толчков шасси во время езды по
плохой дороге или обочине. Для
предупреждения нежелательного
раскрытия подушки безопасности
двигаться по плохим дорогам или
бездорожью следует очень осторожно.
OVQ036018N
OHM032072
1VQA2084
❈Установленные в вашем автомобиле
подушки безопасности могут отличаться
от показанного на рисунке.

379
Системы безопасности автомобиля

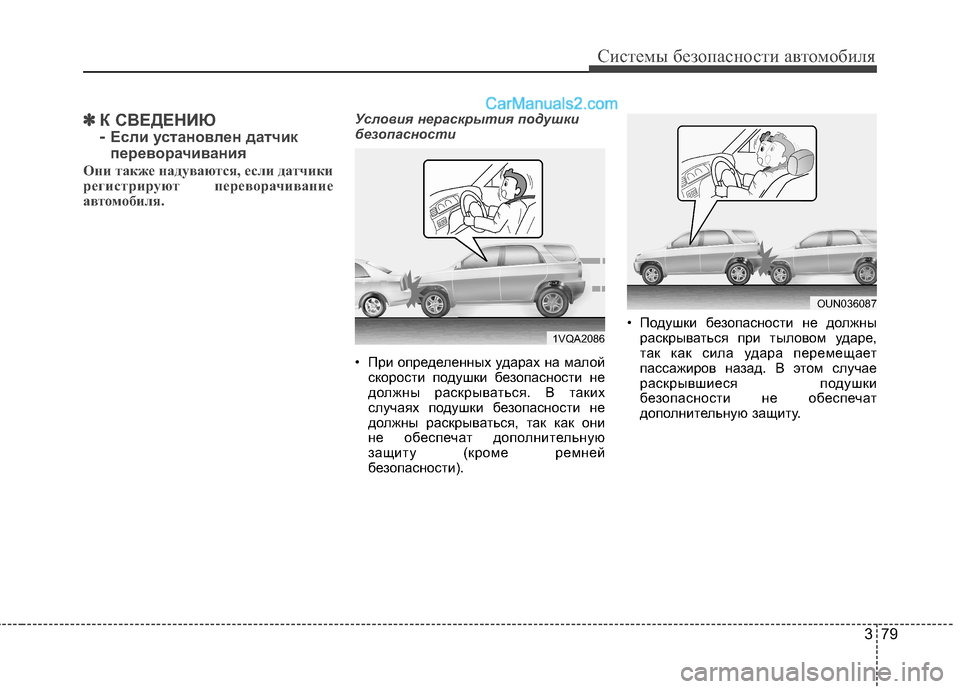

✽✽К СВЕДЕНИЮ
- Если установлен датчик
переворачивания
Они также надуваются, если датчики
регистрируют переворачивание
автомобиля. Условия нераскрытия подушки
безопасности
• При определенных ударах на малой
скорости подушки безопасности не
должны раскрываться. В таких
случаях подушки безопасности не
должны раскрываться, так как они
не обеспечат дополнительную
защиту (кроме ремней
безопасности). • Подушки безопасности не должны
раскрываться при тыловом ударе,
так как сила удара перемещает
пассажиров назад. В этом случае
раскрывшиеся подушки
безопасности не обеспечат
дополнительную защиту.
OUN036087
1VQA2086

Системы безопасности автомобиля
80
3

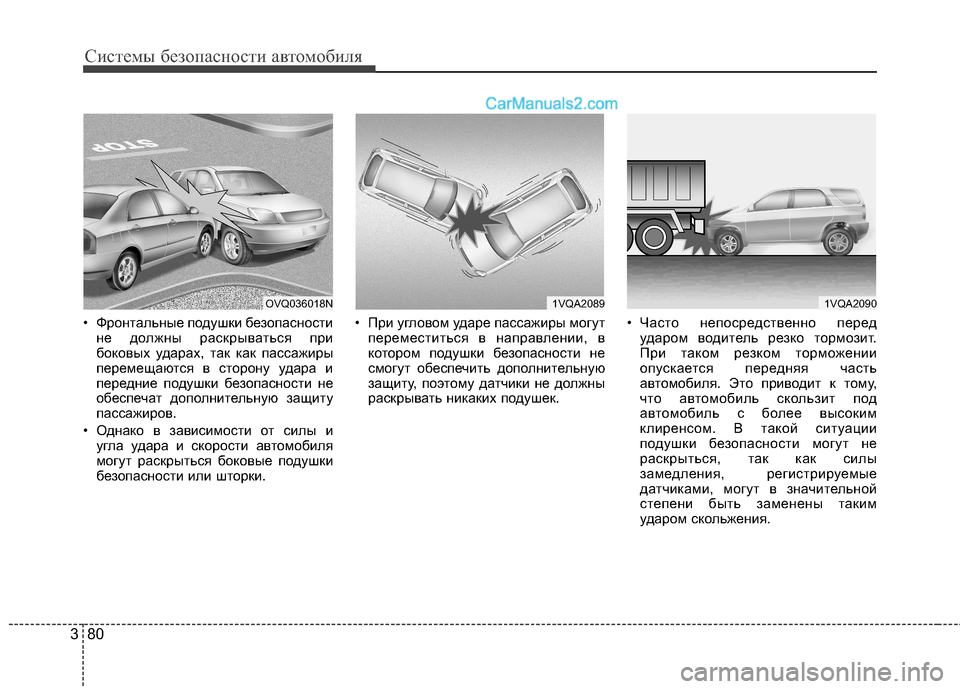

• Фронтальные подушки безопасности
не должны раскрываться при
боковых ударах, так как пассажиры
перемещаются в сторону удара и
передние подушки безопасности не
обеспечат дополнительную защиту
пассажиров.
• Однако в зависимости от силы и угла удара и скорости автомобиля
могут раскрыться боковые подушки
безопасности или шторки. • При угловом ударе пассажиры могут
переместиться в направлении, в
котором подушки безопасности не
смогут обеспечить дополнительную
защиту, поэтому датчики не должны
раскрывать никаких подушек. • Часто непосредственно перед
ударом водитель резко тормозит.
При таком резком торможении
опускается передняя часть
автомобиля. Это приводит к тому,
что автомобиль скользит под
автомобиль с более высоким
клиренсом. В такой ситуации
подушки безопасности могут не
раскрыться, так как силы
замедления, регистрируемые
датчиками, могут в значительной
степени быть заменены таким
ударом скольжения.
1VQA20901VQA2089OVQ036018N

381
Системы безопасности автомобиля

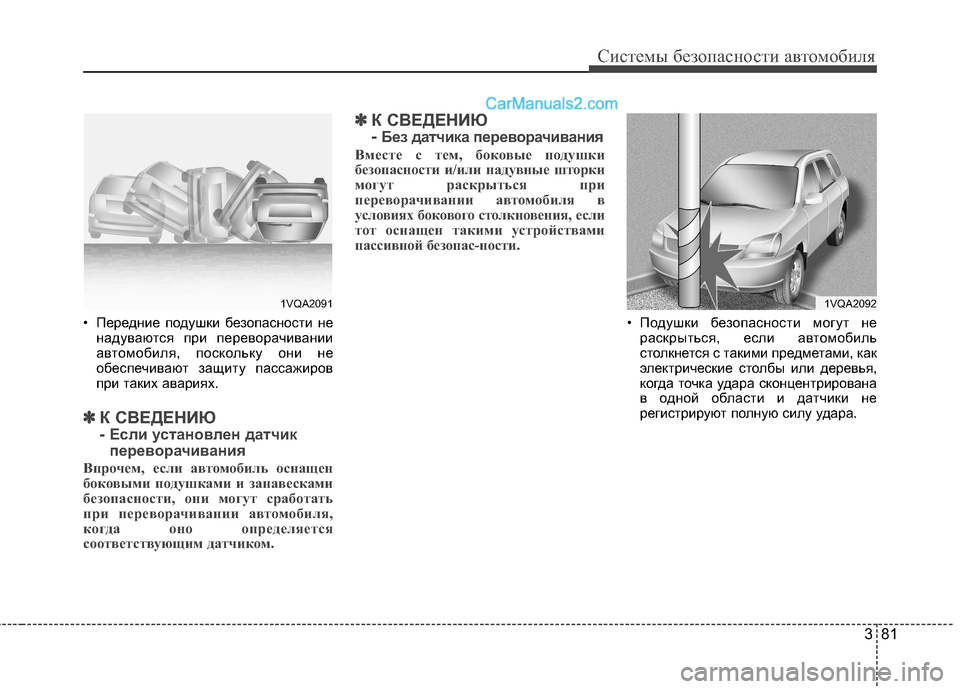

• Передние подушки безопасности ненадуваются при переворачивании
автомобиля, поскольку они не
обеспечивают защиту пассажиров
при таких авариях.
✽✽ К СВЕДЕНИЮ
- Если установлен датчик
переворачивания
Впрочем, если автомобиль оснащен
боковыми подушками и занавесками
безопасности, они могут сработать
при переворачивании автомобиля,
когда оно определяется
соответствующим датчиком. ✽
✽
К СВЕДЕНИЮ
- Без датчика переворачивания
Вместе с тем, боковые подушки
безопасности и/или надувные шторки
могут раскрыться при
переворачивании автомобиля в
условиях бокового столкновения, если
тот оснащен такими устройствами
пассивной безопас-ности.
• Подушки безопасности могут не раскрыться, если автомобиль
столкнется с такими предметами, как
электрические столбы или деревья,
когда точка удара сконцентрирована
в одной области и датчики не
регистрируют полную силу удара.
1VQA20921VQA2091

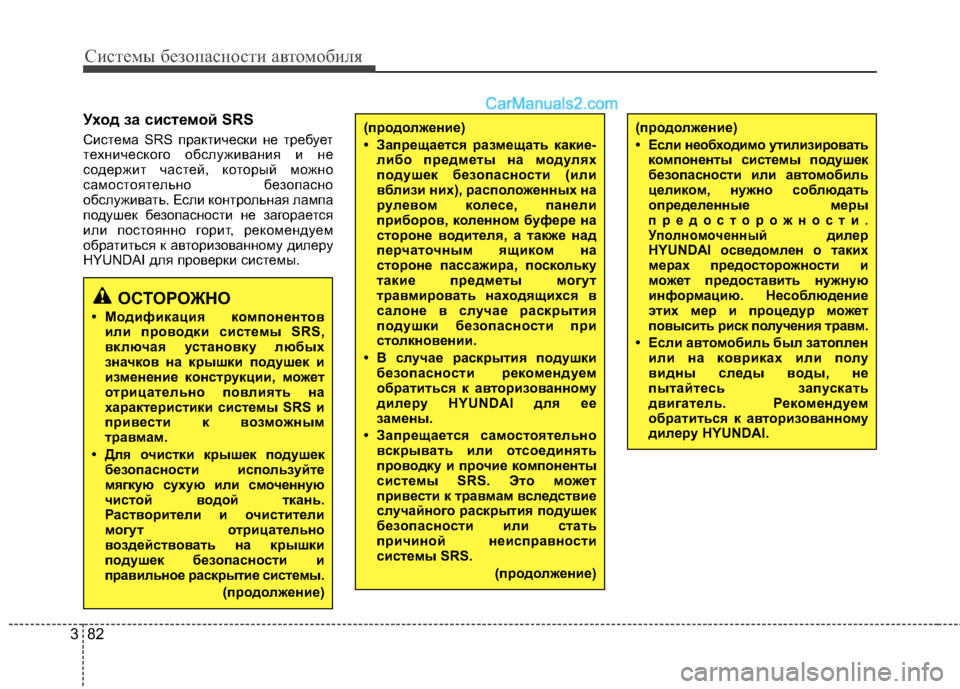

Системы безопасности автомобиля
82
3
Уход за системой SRS
Система SRS практически не требует
технического обслуживания и не
содержит частей, который можно
самостоятельно безопасно
обслуживать. Если контрольная лампа
подушек безопасности не загорается
или постоянно горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
ОСТОРОЖНО
• Модификация компонентов или проводки системы SRS,
включая установку любых
значков на крышки подушек и
изменение конструкции, может
отрицательно повлиять на
характеристики системы SRS и
привести к возможным
травмам.
• Для очистки крышек подушек безопасности используйте
мягкую сухую или смоченную
чистой водой ткань.
Растворители и очистители
могут отрицательно
воздействовать на крышки
подушек безопасности и
правильное раскрытие системы.
(продолжение)
(продолжение)
• Запрещается размещать какие-либо предметы на модулях
подушек безопасности (или
вблизи них), расположенных на
рулевом коле се, панели
приборов, коленном буфере на
стороне водителя, а также над
перчаточным ящиком на
стороне пассажира, поскольку
такие предметы могут
травмировать находящихся в
салоне в случае раскрытия
подушки безопасности при
столкновении.
• В случае раскрытия подушки безопасности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ее
замены.
• Запрещается самостоятельно вскрывать или отсоединять
проводку и прочие компоненты
системы SRS. Это может
привести к травмам вследствие
случайного раскрытия подушек
безопасности или стать
причиной неисправности
системы SRS.
(продолжение)(продолжение)
• Если необходимо утилизироватькомпоненты системы подушек
безопасности или а втомобиль
целиком, нужно соблюдать
определенные меры
предосторожности.
Уполномоченныйдилер
HYUNDAI осведомлен о таких
мерах предосторожности и
может предоставить нужную
информацию. Несоблюдение
этих мер и процедур может
повысить риск получения травм.
• Если а втомобиль был затоплен
или на ковриках или полу
видны следы воды, не
пытайтесь запускать
двигатель. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
