Mantenimiento
38 7

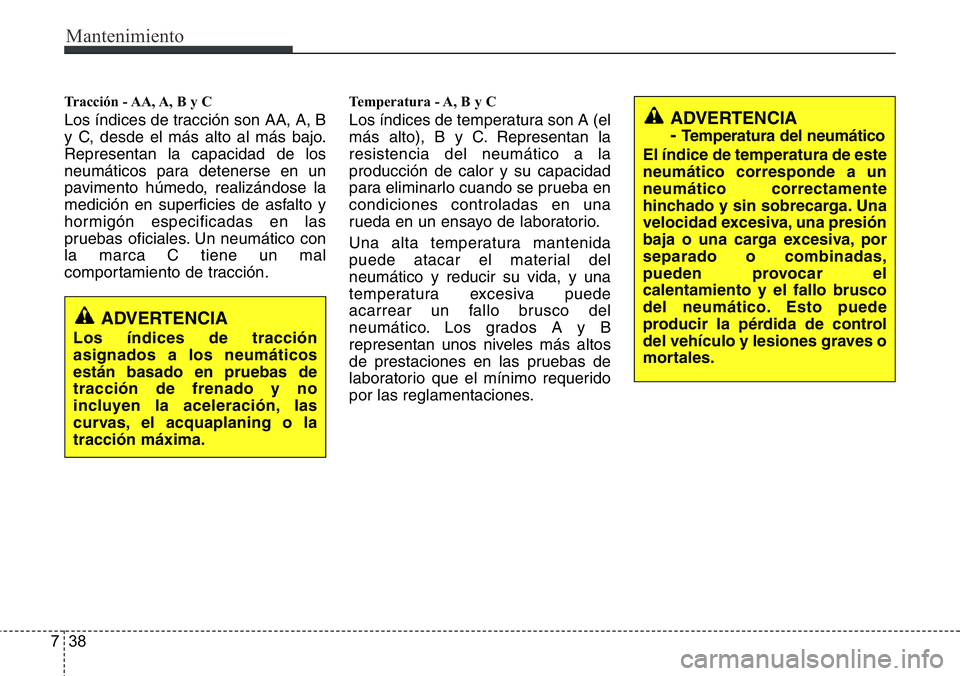

Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.
Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático con
la marca C tiene un mal
comportamiento de tracción.
Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan la
resistencia del neumático a la
producción de calor y su capacidad
para eliminarlo cuando se prueba en
condiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material del
neumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.ADVERTENCIA
-
Temperatura del neumático
El índice de temperatura de este
neumático corresponde a un
neumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, por
separado o combinadas,
pueden provocar el
calentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción
asignados a los neumáticos
están basado en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o la
tracción máxima.

739
Mantenimiento

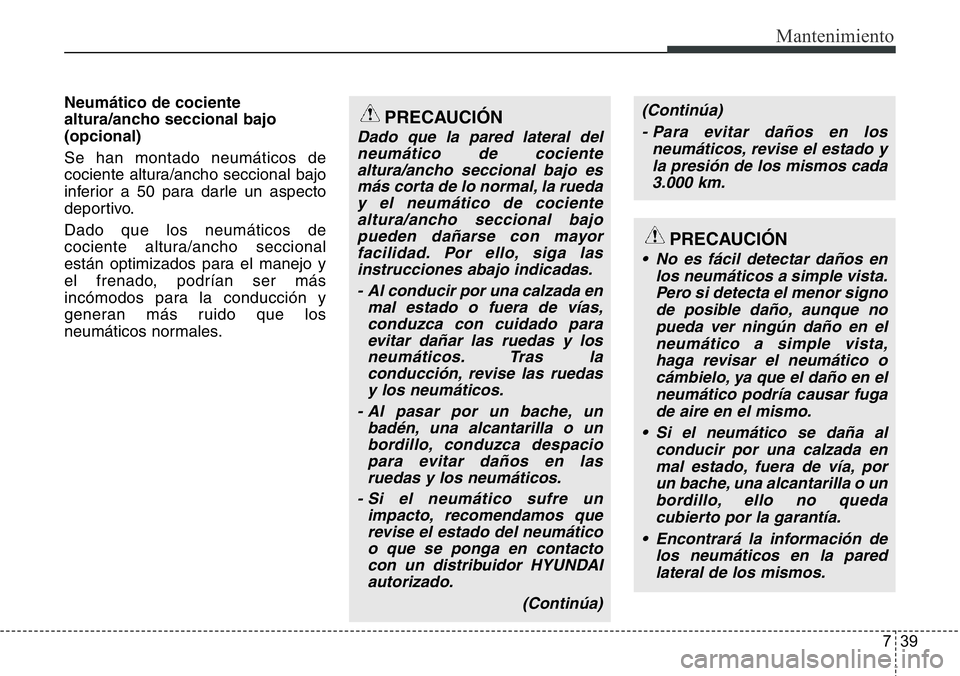

Neumático de cociente
altura/ancho seccional bajo
(opcional)
Se han montado neumáticos de
cociente altura/ancho seccional bajo
inferior a 50 para darle un aspecto
deportivo.
Dado que los neumáticos de
cociente altura/ancho seccional
están optimizados para el manejo y
el frenado, podrían ser más
incómodos para la conducción y
generan más ruido que los
neumáticos normales.PRECAUCIÓN
Dado que la pared lateral del
neumático de cociente
altura/ancho seccional bajo es
más corta de lo normal, la rueda
y el neumático de cociente
altura/ancho seccional bajo
pueden dañarse con mayor
facilidad. Por ello, siga las
instrucciones abajo indicadas.
- Al conducir por una calzada en
mal estado o fuera de vías,
conduzca con cuidado para
evitar dañar las ruedas y los
neumáticos. Tras la
conducción, revise las ruedas
y los neumáticos.
- Al pasar por un bache, un
badén, una alcantarilla o un
bordillo, conduzca despacio
para evitar daños en las
ruedas y los neumáticos.
- Si el neumático sufre un
impacto, recomendamos que
revise el estado del neumático
o que se ponga en contacto
con un distribuidor HYUNDAI
autorizado.
(Continúa)
PRECAUCIÓN
• No es fácil detectar daños en
los neumáticos a simple vista.
Pero si detecta el menor signo
de posible daño, aunque no
pueda ver ningún daño en el
neumático a simple vista,
haga revisar el neumático o
cámbielo, ya que el daño en el
neumático podría causar fuga
de aire en el mismo.
• Si el neumático se daña al
conducir por una calzada en
mal estado, fuera de vía, por
un bache, una alcantarilla o un
bordillo, ello no queda
cubierto por la garantía.
• Encontrará la información de
los neumáticos en la pared
lateral de los mismos.
(Continúa)
- Para evitar daños en los
neumáticos, revise el estado y
la presión de los mismos cada
3.000 km.

Mantenimiento
40 7

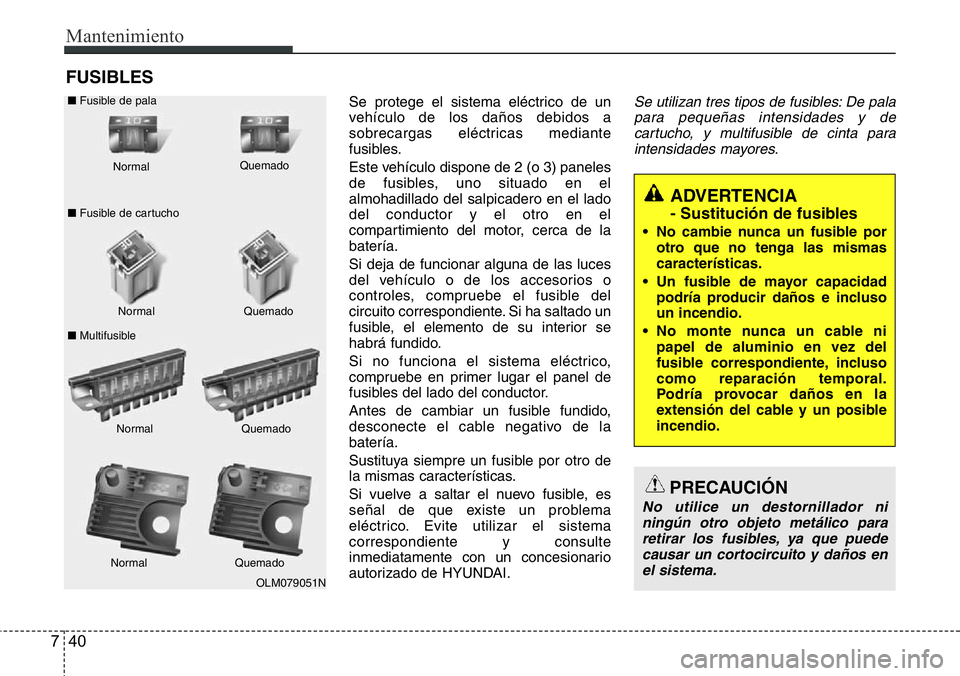

FUSIBLES
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles.
Este vehículo dispone de 2 (o 3) paneles
de fusibles, uno situado en el
almohadillado del salpicadero en el lado
del conductor y el otro en el
compartimiento del motor, cerca de la
batería.
Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Antes de cambiar un fusible fundido,
desconecte el cable negativo de la
batería.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistema
correspondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y multifusible de cinta para
intensidades mayores.
ADVERTENCIA
- Sustitución de fusibles
• No cambie nunca un fusible por
otro que no tenga las mismas
características.
• Un fusible de mayor capacidad
podría producir daños e incluso
un incendio.
• No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente, incluso
como reparación temporal.
Podría provocar daños en la
extensión del cable y un posible
incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para
retirar los fusibles, ya que puede
causar un cortocircuito y daños en
el sistema.
OLM079051N Normal Normal ■Fusible de pala
■Fusible de cartucho
■MultifusibleQuemado
Quemado
Normal Quemado
Normal Quemado

741
Mantenimiento

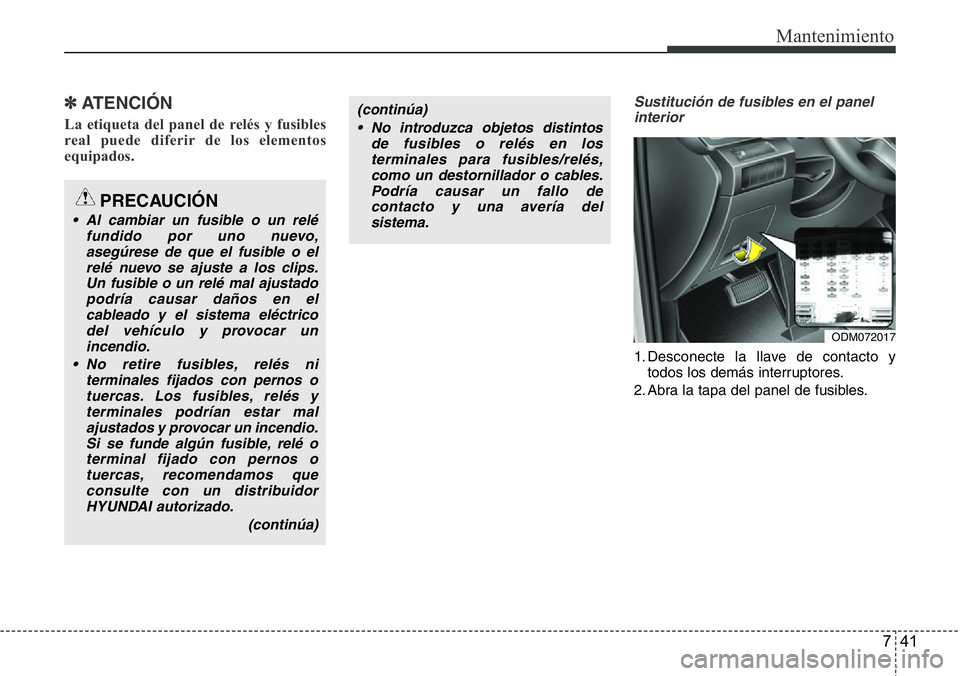

✽ ATENCIÓN
La etiqueta del panel de relés y fusibles
real puede diferir de los elementos
equipados.
Sustitución de fusibles en el panel
interior
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Abra la tapa del panel de fusibles.
PRECAUCIÓN
• Al cambiar un fusible o un relé
fundido por uno nuevo,
asegúrese de que el fusible o el
relé nuevo se ajuste a los clips.
Un fusible o un relé mal ajustado
podría causar daños en el
cableado y el sistema eléctrico
del vehículo y provocar un
incendio.
• No retire fusibles, relés ni
terminales fijados con pernos o
tuercas. Los fusibles, relés y
terminales podrían estar mal
ajustados y provocar un incendio.
Si se funde algún fusible, relé o
terminal fijado con pernos o
tuercas, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
(continúa)
(continúa)
• No introduzca objetos distintos
de fusibles o relés en los
terminales para fusibles/relés,
como un destornillador o cables.
Podría causar un fallo de
contacto y una avería del
sistema.
ODM072017

Mantenimiento
42 7

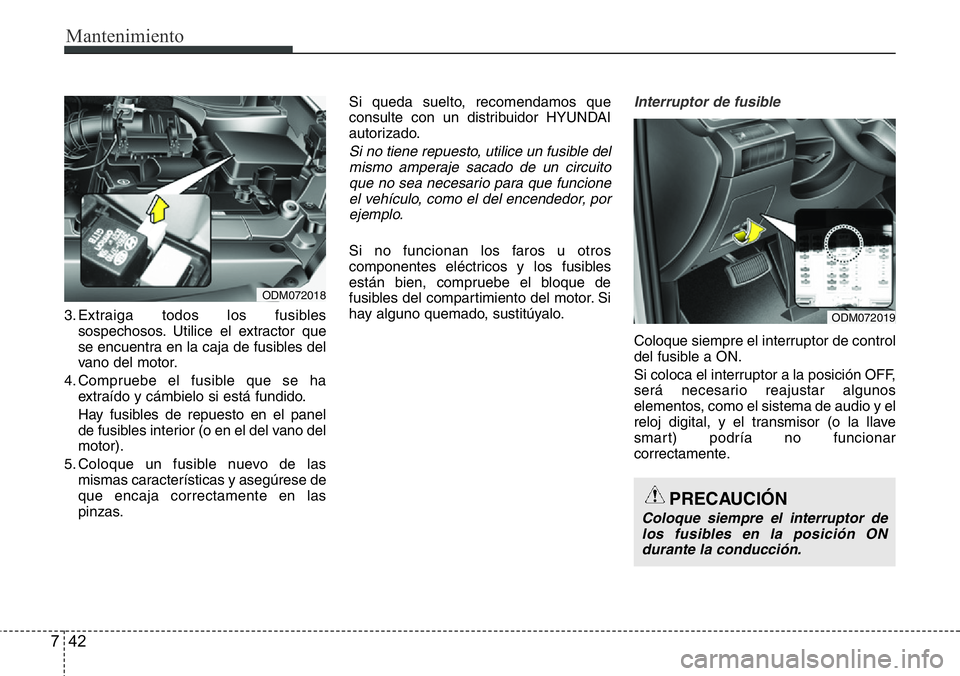

3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano del
motor).
5. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja correctamente en las
pinzas.Si queda suelto, recomendamos que
consulte con un distribuidor HYUNDAI
autorizado.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito
que no sea necesario para que funcione
el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
Interruptor de fusible
Coloque siempre el interruptor de control
del fusible a ON.
Si coloca el interruptor a la posición OFF,
será necesario reajustar algunos
elementos, como el sistema de audio y el
reloj digital, y el transmisor (o la llave
smart) podría no funcionar
correctamente.
ODM072019
PRECAUCIÓN
Coloque siempre el interruptor de
los fusibles en la posición ON
durante la conducción.
ODM072018

743
Mantenimiento

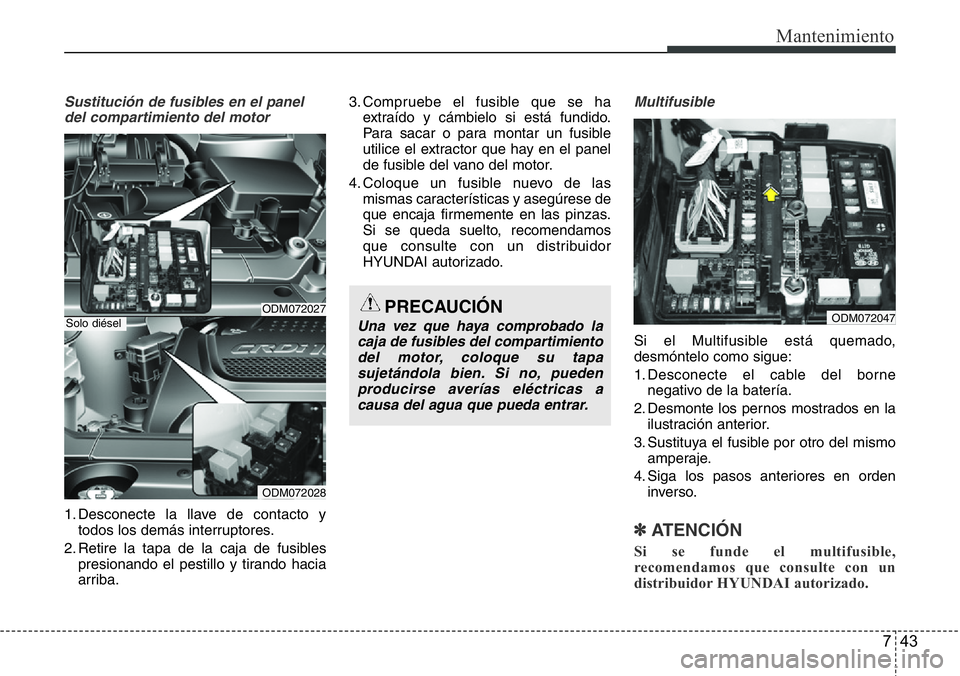

Sustitución de fusibles en el panel
del compartimiento del motor
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja firmemente en las pinzas.
Si se queda suelto, recomendamos
que consulte con un distribuidor
HYUNDAI autorizado.
Multifusible
Si el Multifusible está quemado,
desmóntelo como sigue:
1. Desconecte el cable del borne
negativo de la batería.
2. Desmonte los pernos mostrados en la
ilustración anterior.
3. Sustituya el fusible por otro del mismo
amperaje.
4. Siga los pasos anteriores en orden
inverso.
✽ ATENCIÓN
Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Una vez que haya comprobado la
caja de fusibles del compartimiento
del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.ODM072047ODM072027
ODM072028
Solo diésel

Mantenimiento
44 7

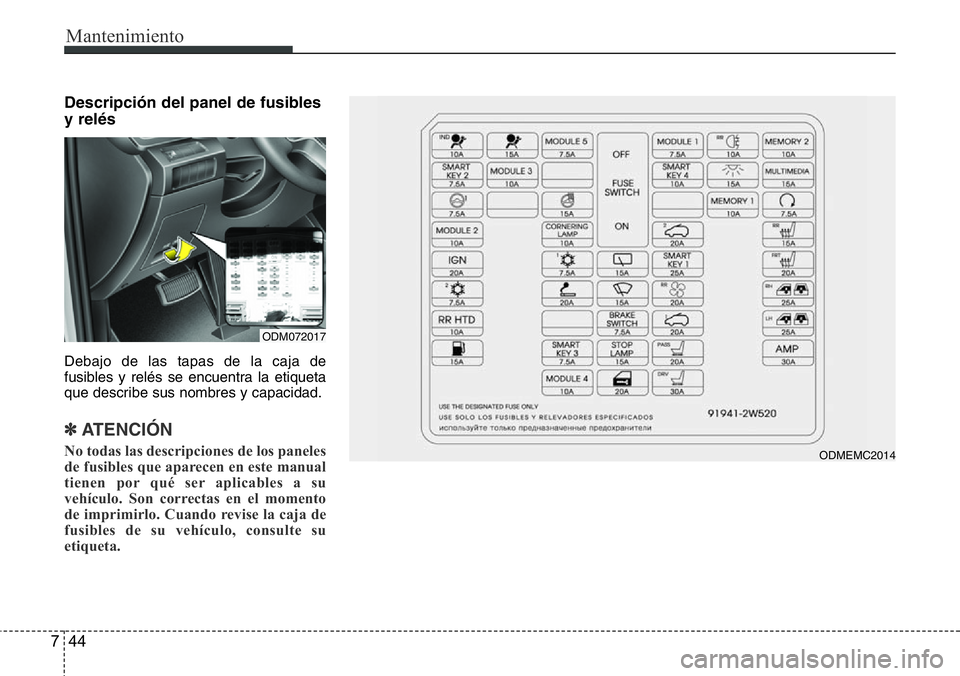

Descripción del panel de fusibles
y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.ODMEMC2014
ODM072017

745
Mantenimiento

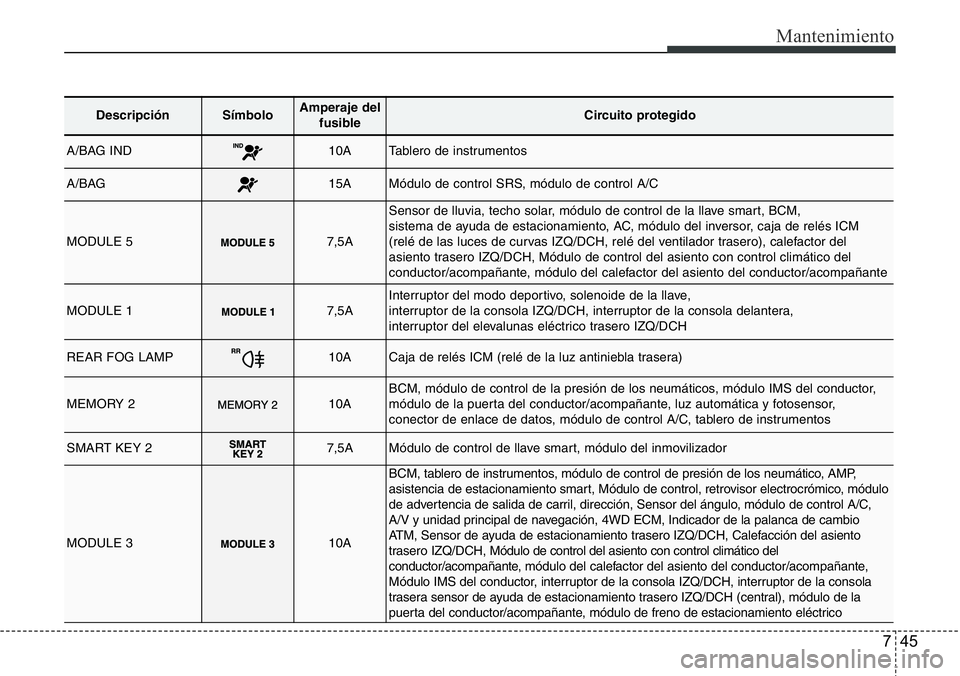

DescripciónSímbolo Amperaje del
fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos
A/BAG15AMódulo de control SRS, módulo de control A/C
MODULE 57,5A
Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM,
sistema de ayuda de estacionamiento, AC, módulo del inversor, caja de relés ICM
(relé de las luces de curvas IZQ/DCH, relé del ventilador trasero), calefactor del
asiento trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante
MODULE 17,5AInterruptor del modo deportivo, solenoide de la llave,
interruptor de la consola IZQ/DCH, interruptor de la consola delantera,
interruptor del elevalunas eléctrico trasero IZQ/DCH
REAR FOG LAMP10ACaja de relés ICM (relé de la luz antiniebla trasera)
MEMORY 210ABCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor,
módulo de la puerta del conductor/acompañante, luz automática y fotosensor,
conector de enlace de datos, módulo de control A/C, tablero de instrumentos
SMART KEY 27,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE 310A
BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP,
asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico, módulo
de advertencia de salida de carril, dirección, Sensor del ángulo, módulo de control A/C,
A/V y unidad principal de navegación, 4WD ECM, Indicador de la palanca de cambio
ATM, Sensor de ayuda de estacionamiento trasero IZQ/DCH, Calefacción del asiento
trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante,módulo del calefactor del asiento del conductor/acompañante,
Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola
trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la
puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico

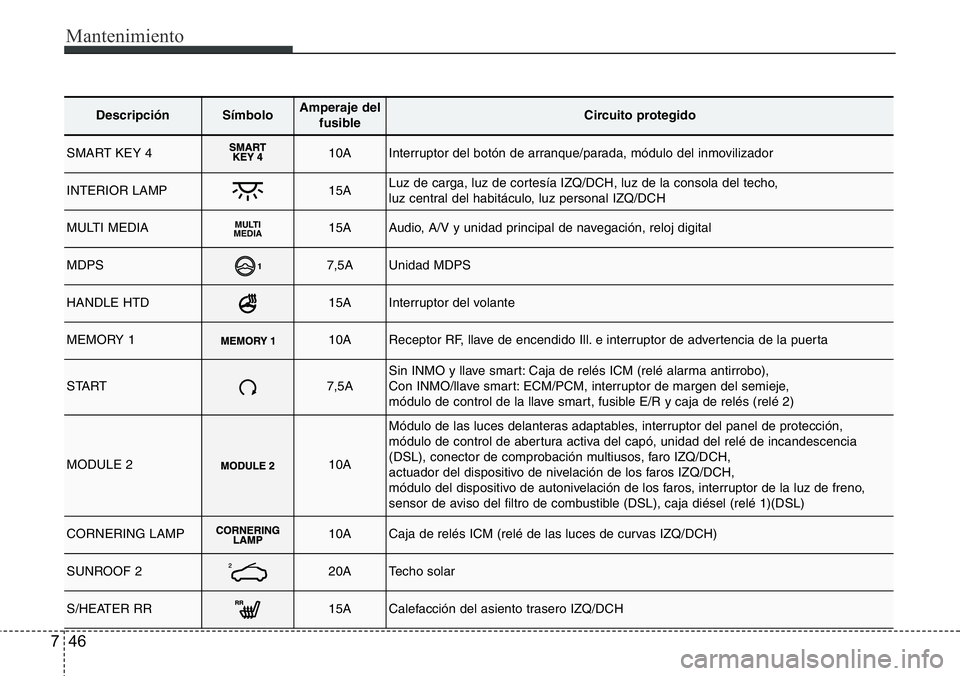

Mantenimiento
46 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIAMULTI
MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
módulo de control de abertura activa del capó, unidad del relé de incandescencia
(DSL), conector de comprobación multiusos, faro IZQ/DCH,
actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1)(DSL)
CORNERING LAMP 10ACaja de relés ICM (relé de las luces de curvas IZQ/DCH)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

747

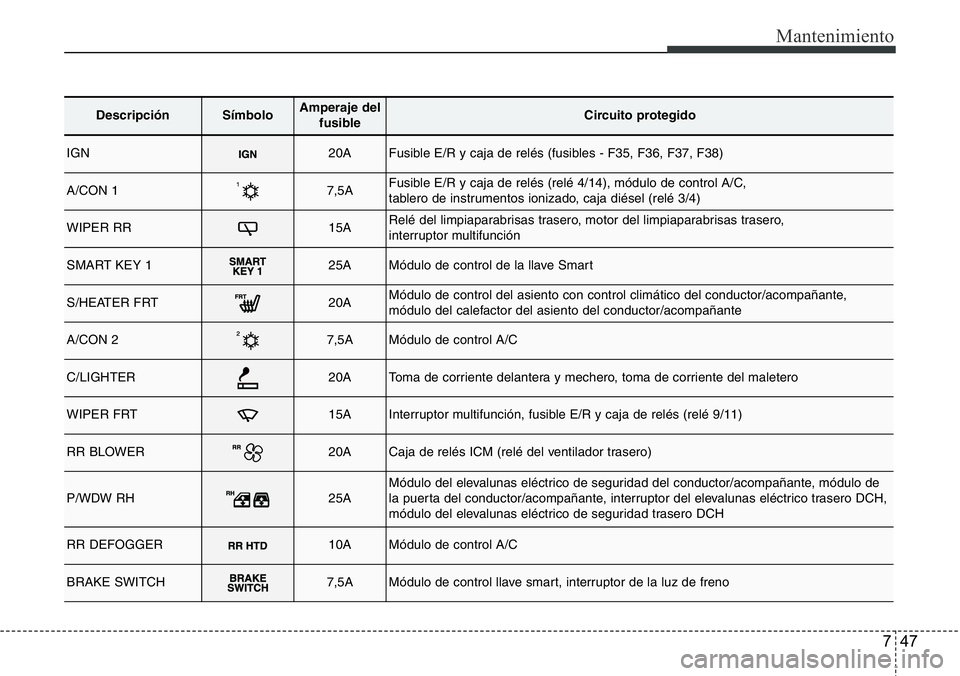

Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
IGN20AFusible E/R y caja de relés (fusibles - F35, F36, F37, F38)
A/CON 17,5AFusible E/R y caja de relés (relé 4/14), módulo de control A/C,
tablero de instrumentos ionizado, caja diésel (relé 3/4)
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero,
interruptor multifunción
SMART KEY 125AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control del asiento con control climático del conductor/acompañante,
módulo del calefactor del asiento del conductor/acompañante
A/CON 27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (relé 9/11)
RR BLOWER20ACaja de relés ICM (relé del ventilador trasero)
P/WDW RH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH,
módulo del elevalunas eléctrico de seguridad trasero DCH
RR DEFOGGER10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno
