Hyundai Santa Fe 2015 Manual del propietario (in Spanish)

Mantenimiento
18 7

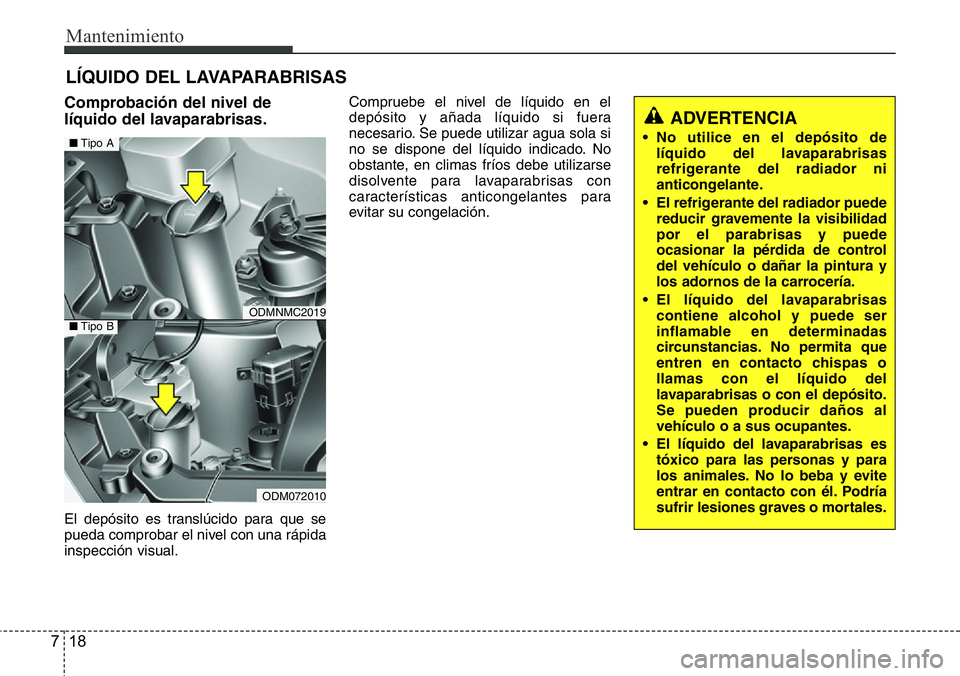

LÍQUIDO DEL LAVAPARABRISAS
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
• El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
• El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
ODMNMC2019
ODM072010
■Tipo A
■Tipo B

719
Mantenimiento

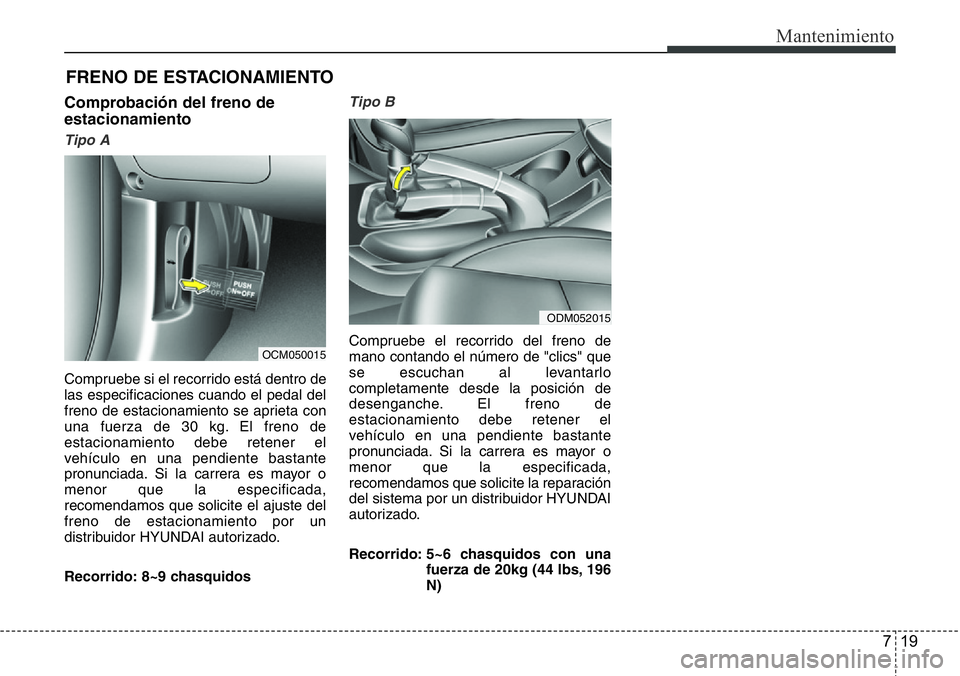

FRENO DE ESTACIONAMIENTO
Comprobación del freno de
estacionamiento
Tipo A
Compruebe si el recorrido está dentro de
las especificaciones cuando el pedal del
freno de estacionamiento se aprieta con
una fuerza de 30 kg. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor o
menor que la especificada,
recomendamos que solicite el ajuste del
freno de estacionamiento por un
distribuidor HYUNDAI autorizado.
Recorrido: 8~9 chasquidos
Tipo B
Compruebe el recorrido del freno de
mano contando el número de "clics" que
se escuchan al levantarlo
completamente desde la posición de
desenganche. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor o
menor que la especificada,
recomendamos que solicite la reparación
del sistema por un distribuidor HYUNDAI
autorizado.
Recorrido: 5~6 chasquidos con una
fuerza de 20kg (44 lbs, 196
N)OCM050015
ODM052015

Mantenimiento
20 7

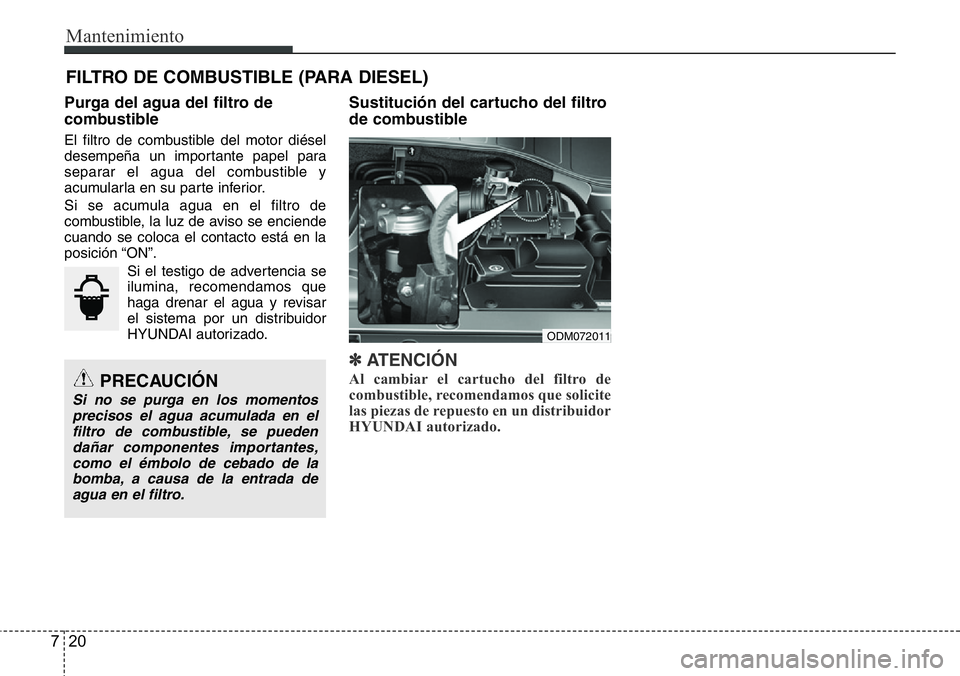

FILTRO DE COMBUSTIBLE (PARA DIESEL)
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el filtro de
combustible, la luz de aviso se enciende
cuando se coloca el contacto está en la
posición “ON”.
Si el testigo de advertencia se
ilumina, recomendamos que
haga drenar el agua y revisar
el sistema por un distribuidor
HYUNDAI autorizado.
Sustitución del cartucho del filtro
de combustible
✽ATENCI

721
Mantenimiento

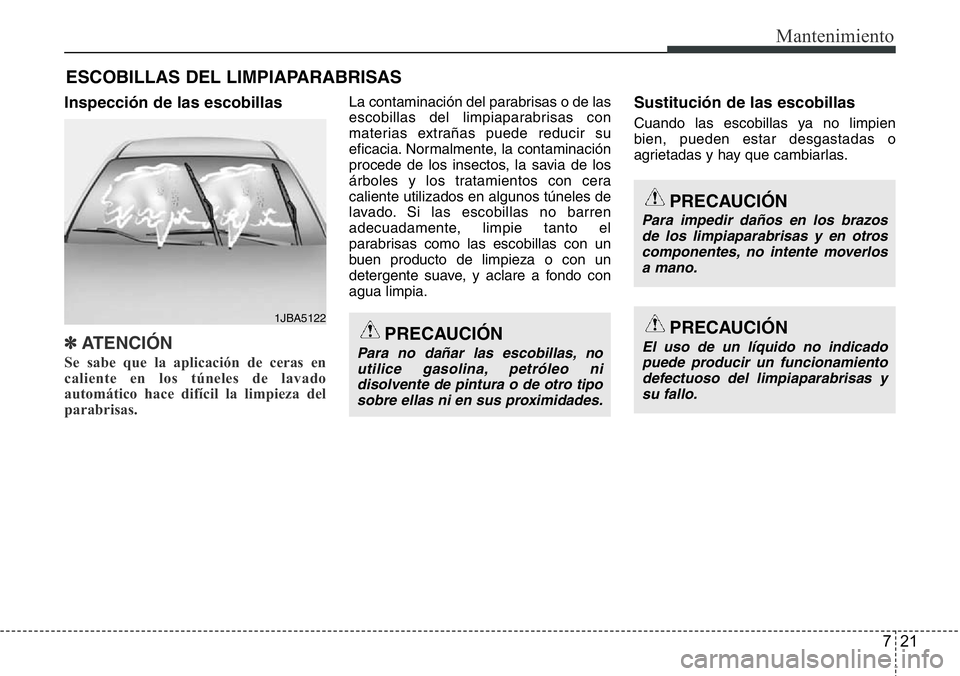

ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillas
✽ATENCI

Mantenimiento
22 7

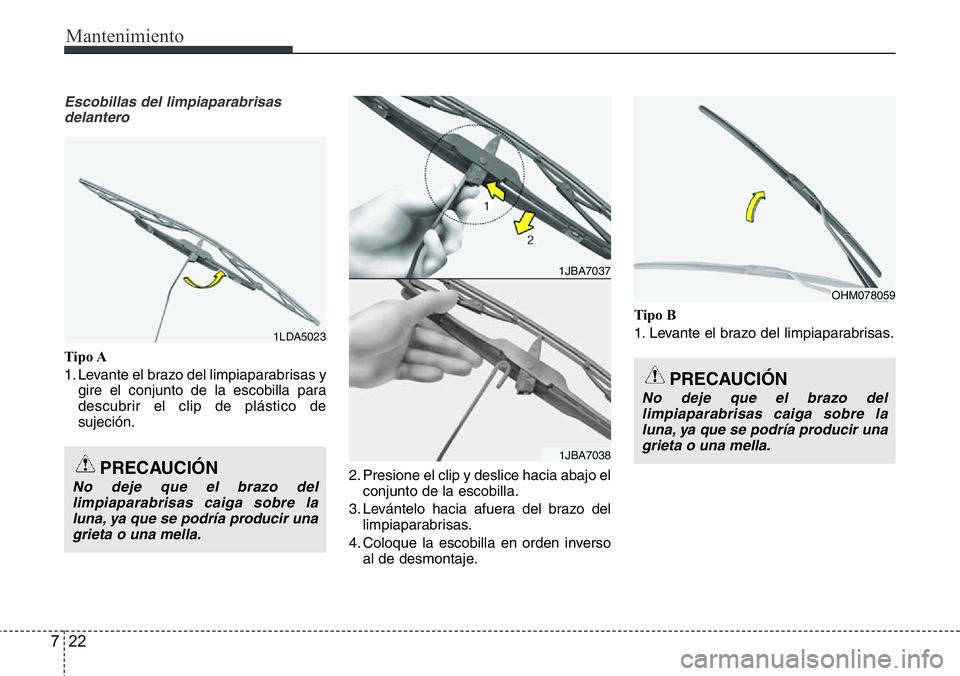

Escobillas del limpiaparabrisas
delantero
Tipo A
1. Levante el brazo del limpiaparabrisas y
gire el conjunto de la escobilla para
descubrir el clip de plástico de
sujeción.
2. Presione el clip y deslice hacia abajo el
conjunto de la escobilla.
3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.Tipo B
1. Levante el brazo del limpiaparabrisas.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
1LDA5023
1JBA7037
1JBA7038
OHM078059
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.

723
Mantenimiento

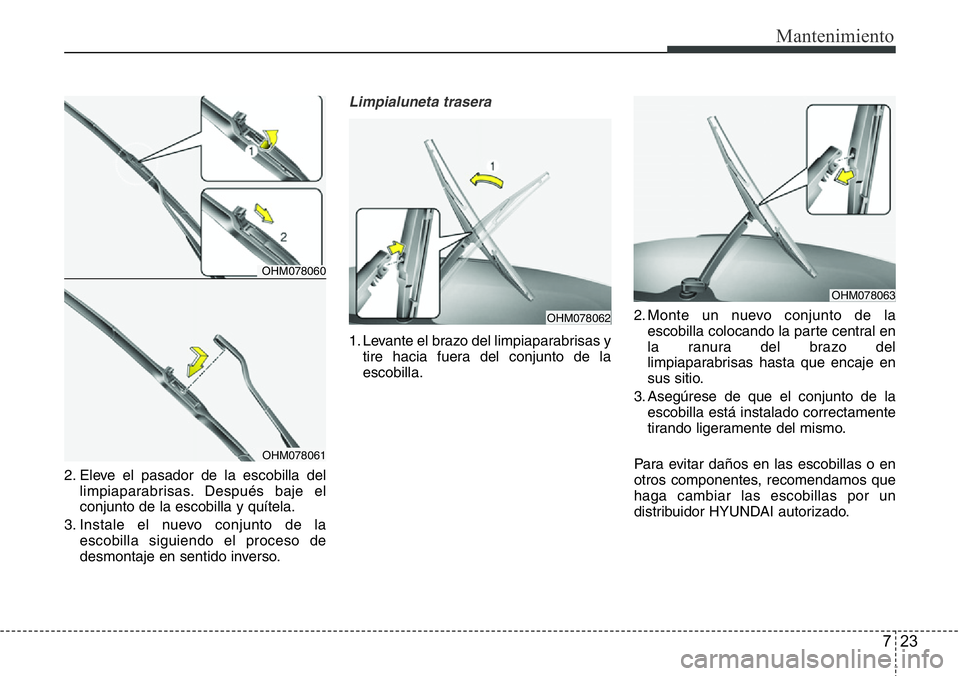

2. Eleve el pasador de la escobilla del
limpiaparabrisas. Después baje el
conjunto de la escobilla y quítela.
3. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
Limpialuneta trasera
1. Levante el brazo del limpiaparabrisas y
tire hacia fuera del conjunto de la
escobilla.2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos que
haga cambiar las escobillas por un
distribuidor HYUNDAI autorizado.
OHM078060
OHM078061
OHM078062
OHM078063

Mantenimiento
24 7

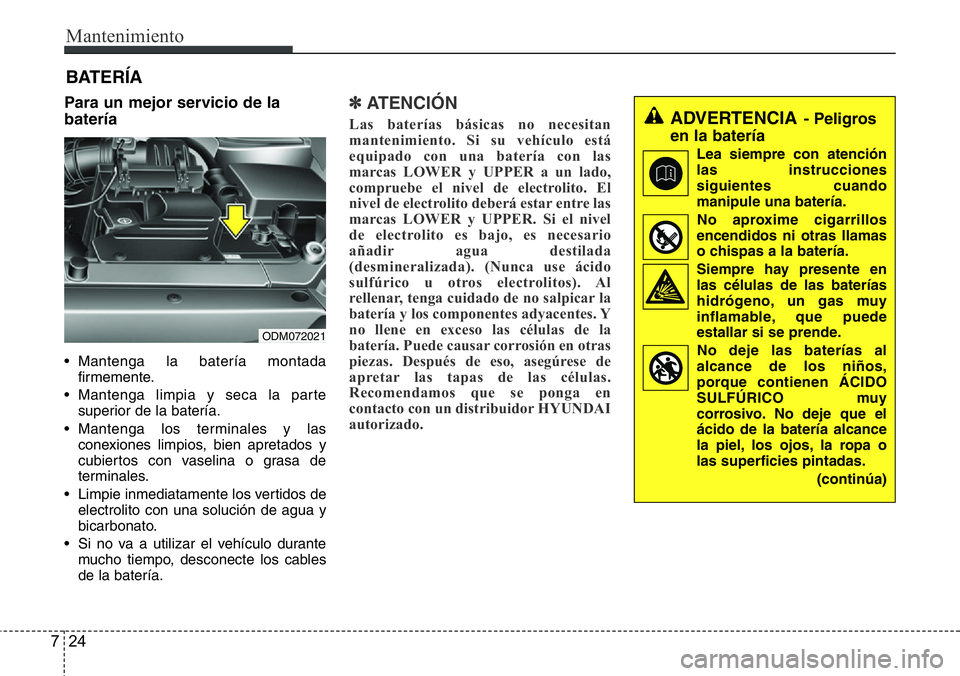

Para un mejor servicio de la
batería
• Mantenga la batería montada
firmemente.
• Mantenga limpia y seca la parte
superior de la batería.
• Mantenga los terminales y las
conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
• Limpie inmediatamente los vertidos de
electrolito con una solución de agua y
bicarbonato.
• Si no va a utilizar el vehículo durante
mucho tiempo, desconecte los cables
de la batería.
✽ ATENCIÓN
Las baterías básicas no necesitan
mantenimiento. Si su vehículo está
equipado con una batería con las
marcas LOWER y UPPER a un lado,
compruebe el nivel de electrolito. El
nivel de electrolito deberá estar entre las
marcas LOWER y UPPER. Si el nivel
de electrolito es bajo, es necesario
añadir agua destilada
(desmineralizada). (Nunca use ácido
sulfúrico u otros electrolitos). Al
rellenar, tenga cuidado de no salpicar la
batería y los componentes adyacentes. Y
no llene en exceso las células de la
batería. Puede causar corrosión en otras
piezas. Después de eso, asegúrese de
apretar las tapas de las células.
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
BATERÍA
ADVERTENCIA- Peligros
en la batería
Lea siempre con atención
las instrucciones
siguientes cuando
manipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que el
ácido de la batería alcance
la piel, los ojos, la ropa o
las superficies pintadas.
(continúa)
ODM072021

725
Mantenimiento

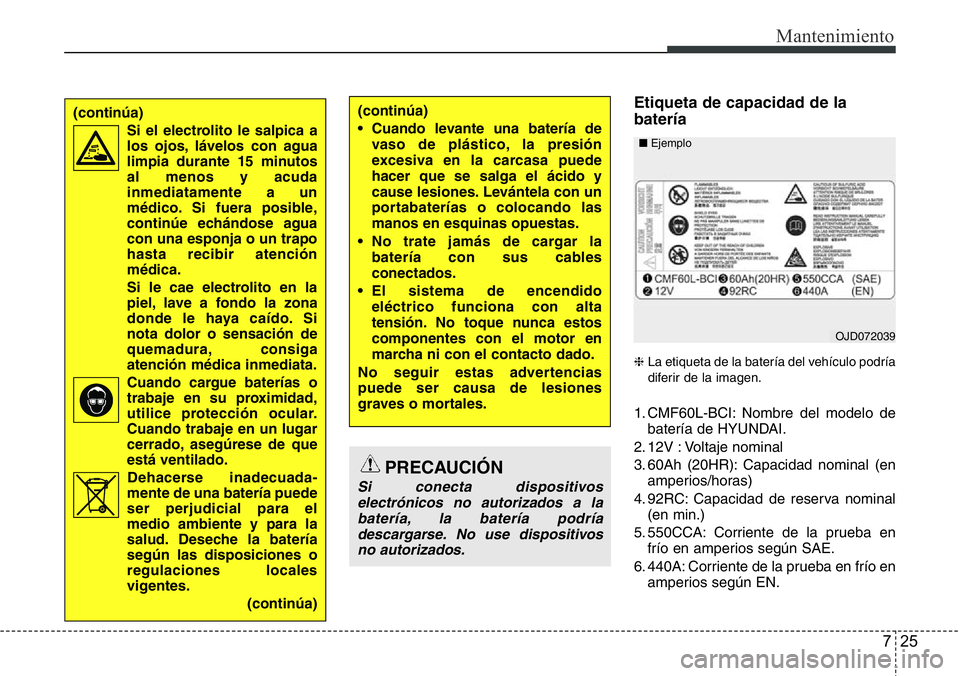

Etiqueta de capacidad de la
batería
❈La etiqueta de la batería del vehículo podría
diferir de la imagen.
1. CMF60L-BCI: Nombre del modelo de
batería de HYUNDAI.
2. 12V : Voltaje nominal
3. 60Ah (20HR): Capacidad nominal (en
amperios/horas)
4. 92RC: Capacidad de reserva nominal
(en min.)
5. 550CCA: Corriente de la prueba en
frío en amperios según SAE.
6. 440A: Corriente de la prueba en frío en
amperios según EN.
PRECAUCIÓN
Si conecta dispositivos
electrónicos no autorizados a la
batería, la batería podría
descargarse. No use dispositivos
no autorizados.
OJD072039
(continúa)
• Cuando levante una batería de
vaso de plástico, la presión
excesiva en la carcasa puede
hacer que se salga el ácido y
cause lesiones. Levántela con un
portabaterías o colocando las
manos en esquinas opuestas.
• No trate jamás de cargar la
batería con sus cables
conectados.
• El sistema de encendido
eléctrico funciona con alta
tensión. No toque nunca estos
componentes con el motor en
marcha ni con el contacto dado.
No seguir estas advertencias
puede ser causa de lesiones
graves o mortales.
■Ejemplo
(continúa)
Si el electrolito le salpica a
los ojos, lávelos con agua
limpia durante 15 minutos
al menos y acuda
inmediatamente a un
médico. Si fuera posible,
continúe echándose agua
con una esponja o un trapo
hasta recibir atención
médica.
Si le cae electrolito en la
piel, lave a fondo la zona
donde le haya caído. Si
nota dolor o sensación de
quemadura, consiga
atención médica inmediata.
Cuando cargue baterías o
trabaje en su proximidad,
utilice protección ocular.
Cuando trabaje en un lugar
cerrado, asegúrese de que
está ventilado.
Dehacerse inadecuada-
mente de una batería puede
ser perjudicial para el
medio ambiente y para la
salud. Deseche la batería
según las disposiciones o
regulaciones locales
vigentes.
(continúa)

Mantenimiento
26 7

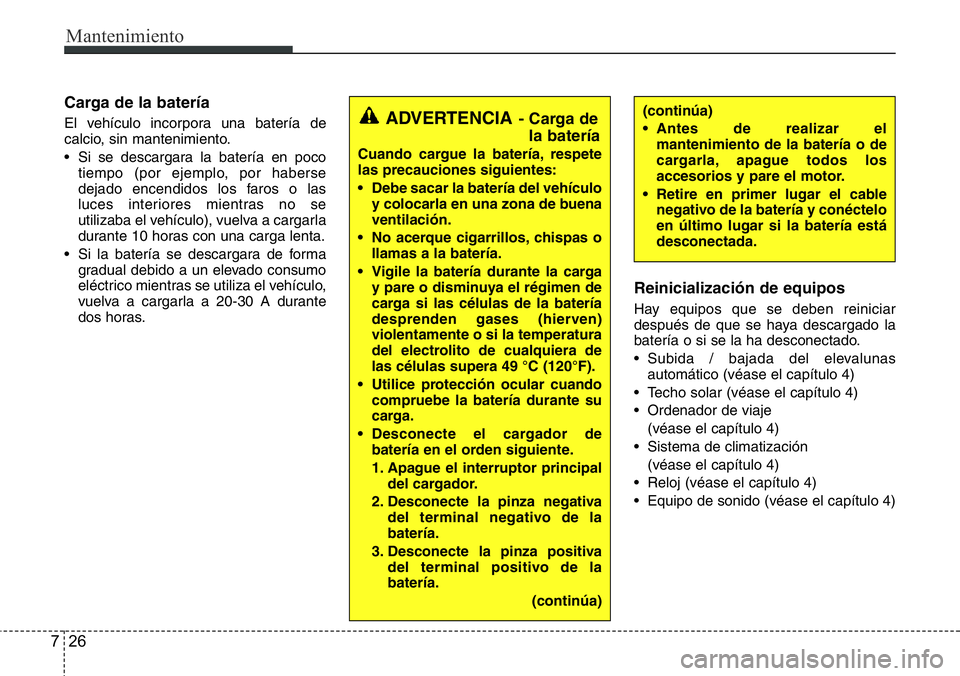

Carga de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
• Si se descargara la batería en poco
tiempo (por ejemplo, por haberse
dejado encendidos los faros o las
luces interiores mientras no se
utilizaba el vehículo), vuelva a cargarla
durante 10 horas con una carga lenta.
• Si la batería se descargara de forma
gradual debido a un elevado consumo
eléctrico mientras se utiliza el vehículo,
vuelva a cargarla a 20-30 A durante
dos horas.
Reinicialización de equipos
Hay equipos que se deben reiniciar
después de que se haya descargado la
batería o si se la ha desconectado.
• Subida / bajada del elevalunas
automático (véase el capítulo 4)
• Techo solar (véase el capítulo 4)
• Ordenador de viaje
(véase el capítulo 4)
• Sistema de climatización
(véase el capítulo 4)
• Reloj (véase el capítulo 4)
• Equipo de sonido (véase el capítulo 4)
ADVERTENCIA- Carga de
la batería
Cuando cargue la batería, respete
las precauciones siguientes:
• Debe sacar la batería del vehículo
y colocarla en una zona de buena
ventilación.
• No acerque cigarrillos, chispas o
llamas a la batería.
• Vigile la batería durante la carga
y pare o disminuya el régimen de
carga si las células de la batería
desprenden gases (hierven)
violentamente o si la temperatura
del electrolito de cualquiera de
las células supera 49 °C (120°F).
• Utilice protección ocular cuando
compruebe la batería durante su
carga.
• Desconecte el cargador de
batería en el orden siguiente.
1. Apague el interruptor principal
del cargador.
2. Desconecte la pinza negativa
del terminal negativo de la
batería.
3. Desconecte la pinza positiva
del terminal positivo de la
batería.
(continúa)
(continúa)
• Antes de realizar el
mantenimiento de la batería o de
cargarla, apague todos los
accesorios y pare el motor.
• Retire en primer lugar el cable
negativo de la batería y conéctelo
en último lugar si la batería está
desconectada.

727
Mantenimiento

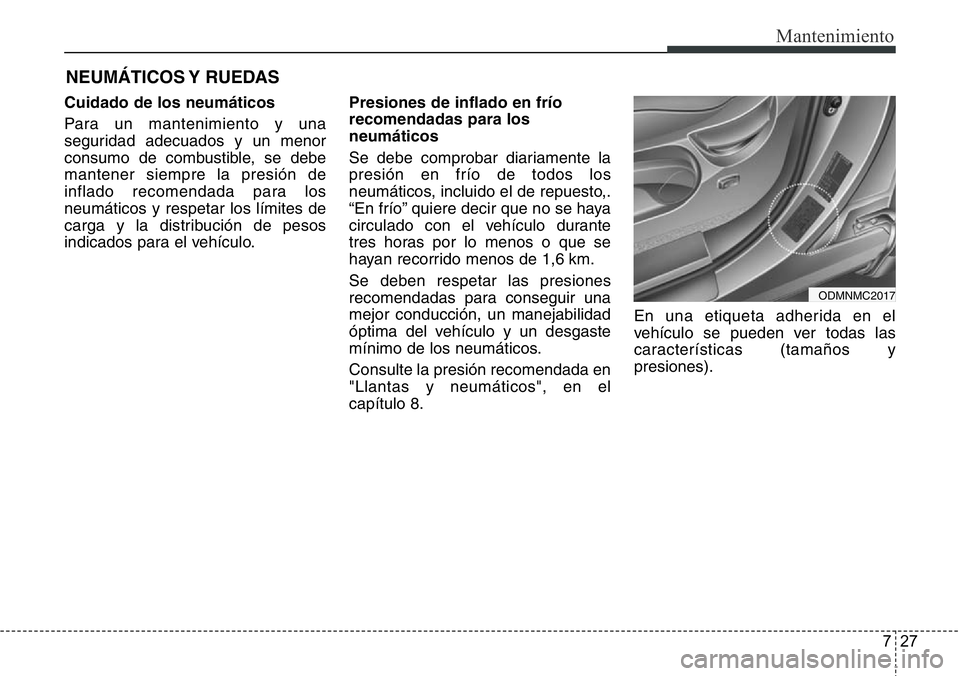

NEUMÁTICOS Y RUEDAS
Cuidado de los neumáticos
Para un mantenimiento y una
seguridad adecuados y un menor
consumo de combustible, se debe
mantener siempre la presión de
inflado recomendada para los
neumáticos y respetar los límites de
carga y la distribución de pesos
indicados para el vehículo.Presiones de inflado en frío
recomendadas para los
neumáticos
Se debe comprobar diariamente la
presión en frío de todos los
neumáticos, incluido el de repuesto,.
“En frío” quiere decir que no se haya
circulado con el vehículo durante
tres horas por lo menos o que se
hayan recorrido menos de 1,6 km.
Se deben respetar las presiones
recomendadas para conseguir una
mejor conducción, un manejabilidad
óptima del vehículo y un desgaste
mínimo de los neumáticos.
Consulte la presión recomendada en
"Llantas y neumáticos", en el
capítulo 8.En una etiqueta adherida en el
vehículo se pueden ver todas las
características (tamaños y
presiones).
ODMNMC2017
