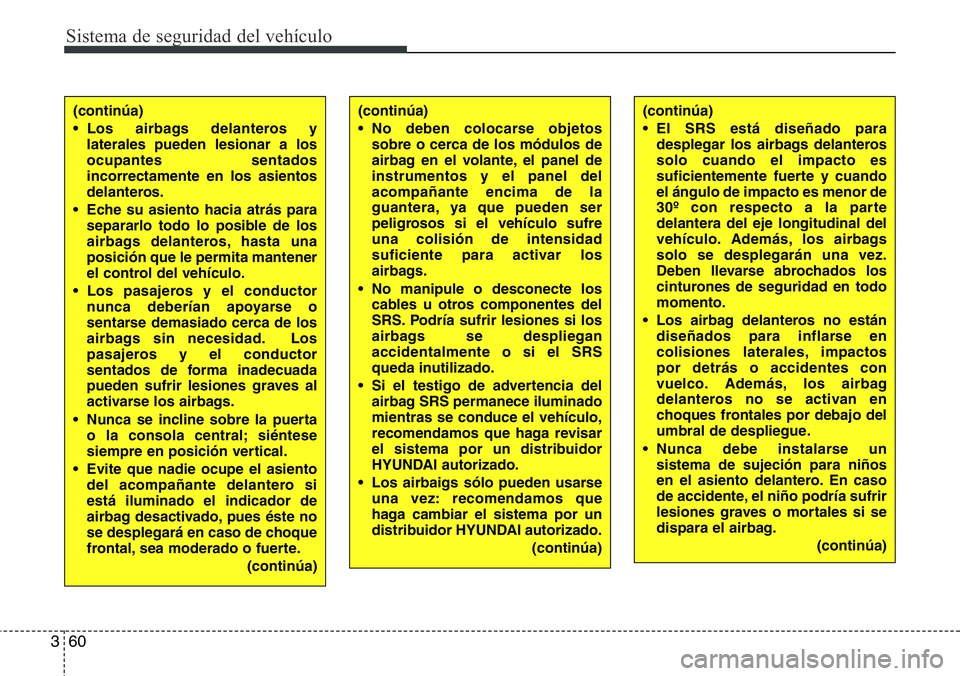

Sistema de seguridad del vehículo
60 3
(continúa)
• Los airbags delanteros y
laterales pueden lesionar a los
ocupantes sentados
incorrectamente en los asientos
delanteros.
• Eche su asiento hacia atrás para
separarlo todo lo posible de los
airbags delanteros, hasta una
posición que le permita mantener
el control del vehículo.
• Los pasajeros y el conductor
nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
• Nunca se incline sobre la puerta
o la consola central; siéntese
siempre en posición vertical.
• Evite que nadie ocupe el asiento
del acompañante delantero si
está iluminado el indicador de
airbag desactivado, pues éste no
se desplegará en caso de choque
frontal, sea moderado o fuerte.
(continúa)(continúa)
• No deben colocarse objetos
sobre o cerca de los módulos de
airbag en el volante, el panel de
instrumentos y el panel del
acompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufre
una colisión de intensidad
suficiente para activar los
airbags.
• No manipule o desconecte los
cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se despliegan
accidentalmente o si el SRS
queda inutilizado.
• Si el testigo de advertencia del
airbag SRS permanece iluminado
mientras se conduce el vehículo,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
• Los airbaigs sólo pueden usarse
una vez: recomendamos que
haga cambiar el sistema por un
distribuidor HYUNDAI autorizado.
(continúa)(continúa)
• El SRS está diseñado para
desplegar los airbags delanteros
solo cuando el impacto es
suficientemente fuerte y cuando
el ángulo de impacto es menor de
30º con respecto a la parte
delantera del eje longitudinal del
vehículo. Además, los airbags
solo se desplegarán una vez.
Deben llevarse abrochados los
cinturones de seguridad en todo
momento.
• Los airbag delanteros no están
diseñados para inflarse en
colisiones laterales, impactos
por detrás o accidentes con
vuelco. Además, los airbag
delanteros no se activan en
choques frontales por debajo del
umbral de despliegue.
• Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero. En caso
de accidente, el niño podría sufrir
lesiones graves o mortales si se
dispara el airbag.
(continúa)
Page 82 of 710
361
Sistema de seguridad del vehículo

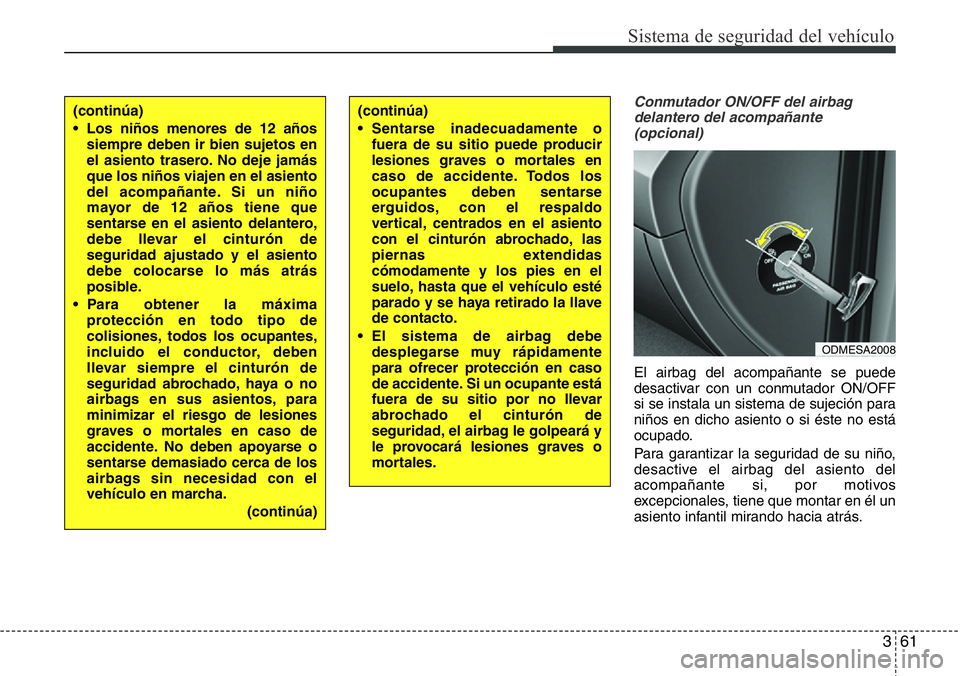

Conmutador ON/OFF del airbag
delantero del acompañante
(opcional)
El airbag del acompañante se puede
desactivar con un conmutador ON/OFF
si se instala un sistema de sujeción para
niños en dicho asiento o si éste no está
ocupado.
Para garantizar la seguridad de su niño,
desactive el airbag del asiento del
acompañante si, por motivos
excepcionales, tiene que montar en él un
asiento infantil mirando hacia atrás.
(continúa)
• Sentarse inadecuadamente o
fuera de su sitio puede producir
lesiones graves o mortales en
caso de accidente. Todos los
ocupantes deben sentarse
erguidos, con el respaldo
vertical, centrados en el asiento
con el cinturón abrochado, las
piernas extendidas
cómodamente y los pies en el
suelo, hasta que el vehículo esté
parado y se haya retirado la llave
de contacto.
• El sistema de airbag debe
desplegarse muy rápidamente
para ofrecer protección en caso
de accidente. Si un ocupante está
fuera de su sitio por no llevar
abrochado el cinturón de
seguridad, el airbag le golpeará y
le provocará lesiones graves o
mortales.(continúa)
• Los niños menores de 12 años
siempre deben ir bien sujetos en
el asiento trasero. No deje jamás
que los niños viajen en el asiento
del acompañante. Si un niño
mayor de 12 años tiene que
sentarse en el asiento delantero,
debe llevar el cinturón de
seguridad ajustado y el asiento
debe colocarse lo más atrás
posible.
• Para obtener la máxima
protección en todo tipo de
colisiones, todos los ocupantes,
incluido el conductor, deben
llevar siempre el cinturón de
seguridad abrochado, haya o no
airbags en sus asientos, para
minimizar el riesgo de lesiones
graves o mortales en caso de
accidente. No deben apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad con el
vehículo en marcha.
(continúa)
ODMESA2008
Page 83 of 710
Sistema de seguridad del vehículo
62 3

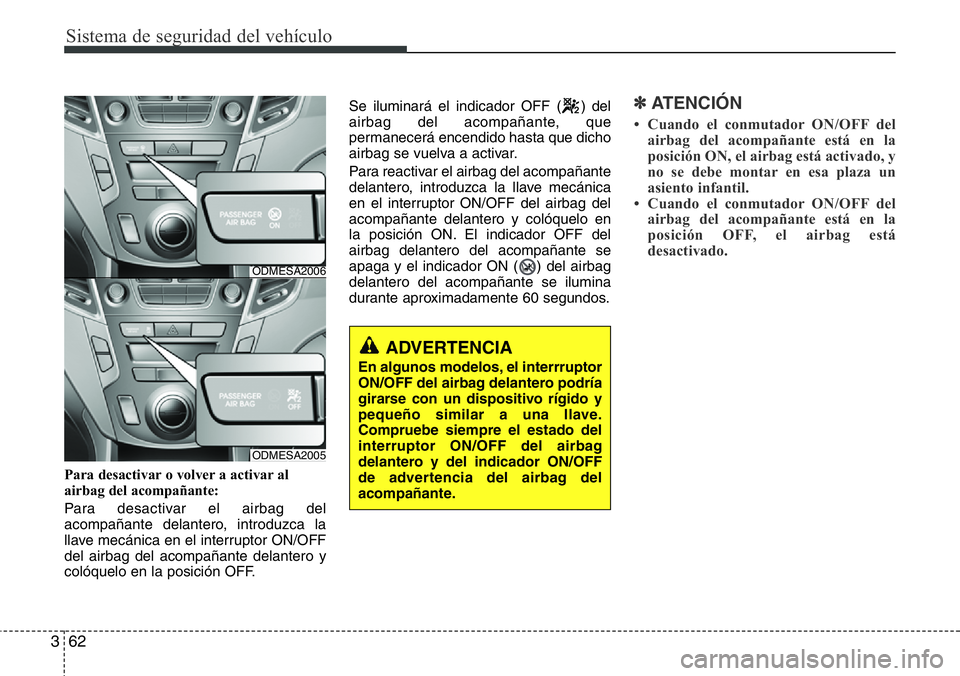

Para desactivar o volver a activar al
airbag del acompañante:
Para desactivar el airbag del
acompañante delantero, introduzca la
llave mecánica en el interruptor ON/OFF
del airbag del acompañante delantero y
colóquelo en la posición OFF.Se iluminará el indicador OFF ( ) del
airbag del acompañante, que
permanecerá encendido hasta que dicho
airbag se vuelva a activar.
Para reactivar el airbag del acompañante
delantero, introduzca la llave mecánica
en el interruptor ON/OFF del airbag del
acompañante delantero y colóquelo en
la posición ON. El indicador OFF del
airbag delantero del acompañante se
apaga y el indicador ON ( ) del airbag
delantero del acompañante se ilumina
durante aproximadamente 60 segundos.
✽ATENCIÓN
• Cuando el conmutador ON/OFF del
airbag del acompañante está en la
posición ON, el airbag está activado, y
no se debe montar en esa plaza un
asiento infantil.
• Cuando el conmutador ON/OFF del
airbag del acompañante está en la
posición OFF, el airbag está
desactivado.
ADVERTENCIA
En algunos modelos, el interrruptor
ON/OFF del airbag delantero podría
girarse con un dispositivo rígido y
pequeño similar a una llave.
Compruebe siempre el estado del
interruptor ON/OFF del airbag
delantero y del indicador ON/OFF
de advertencia del airbag del
acompañante.
ODMESA2006
ODMESA2005
Page 84 of 710

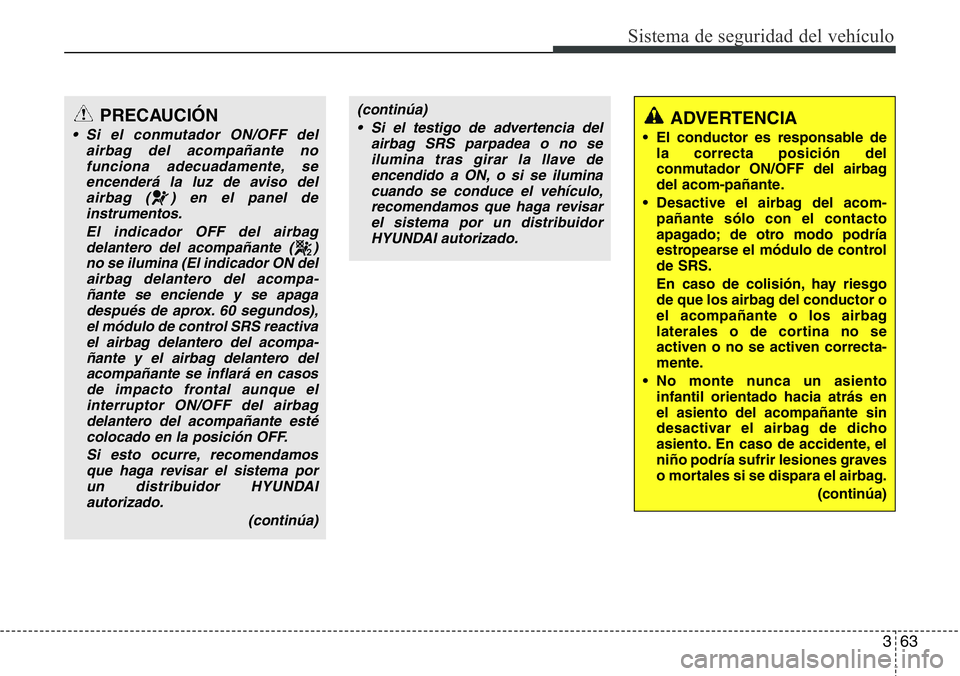

363
Sistema de seguridad del vehículo
(continúa)
• Si el testigo de advertencia del
airbag SRS parpadea o no se
ilumina tras girar la llave de
encendido a ON, o si se ilumina
cuando se conduce el vehículo,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.ADVERTENCIA
• El conductor es responsable de
la correcta posición del
conmutador ON/OFF del airbag
del acom-pañante.
• Desactive el airbag del acom-
pañante sólo con el contacto
apagado; de otro modo podría
estropearse el módulo de control
de SRS.
En caso de colisión, hay riesgo
de que los airbag del conductor o
el acompañante o los airbag
laterales o de cortina no se
activen o no se activen correcta-
mente.
• No monte nunca un asiento
infantil orientado hacia atrás en
el asiento del acompañante sin
desactivar el airbag de dicho
asiento. En caso de accidente, el
niño podría sufrir lesiones graves
o mortales si se dispara el airbag.
(continúa)
PRECAUCIÓN
• Si el conmutador ON/OFF del
airbag del acompañante no
funciona adecuadamente, se
encenderá la luz de aviso del
airbag ( ) en el panel de
instrumentos.
El indicador OFF del airbag
delantero del acompañante ( )
no se ilumina (El indicador ON del
airbag delantero del acompa-
ñante se enciende y se apaga
después de aprox. 60 segundos),
el módulo de control SRS reactiva
el airbag delantero del acompa-
ñante y el airbag delantero del
acompañante se inflará en casos
de impacto frontal aunque el
interruptor ON/OFF del airbag
delantero del acompañante esté
colocado en la posición OFF.
Si esto ocurre, recomendamos
que haga revisar el sistema por
un distribuidor HYUNDAI
autorizado.
(continúa)
Page 85 of 710
Sistema de seguridad del vehículo
64 3

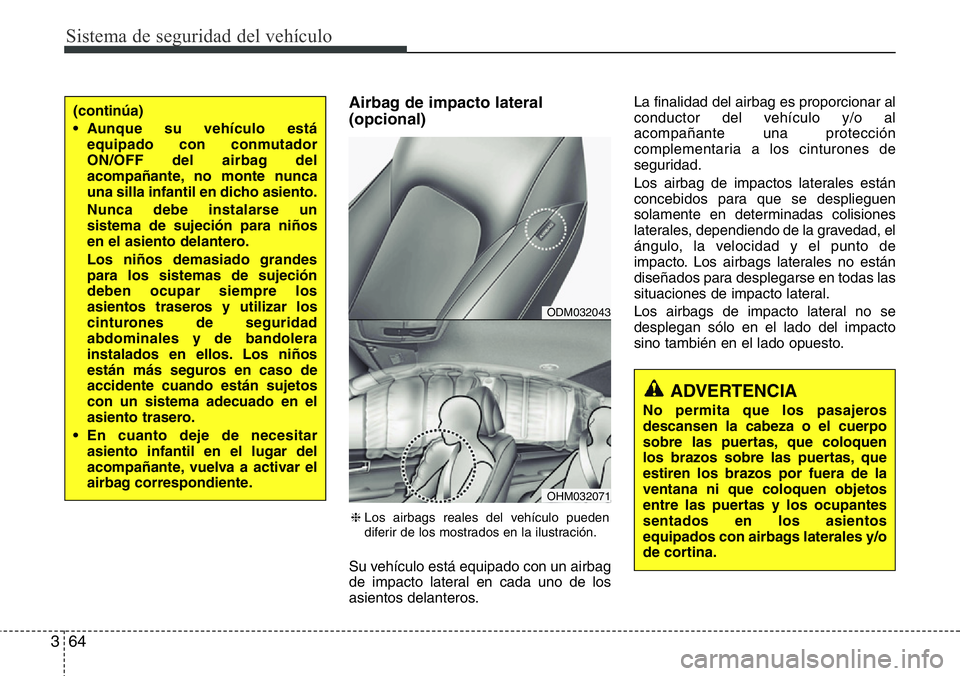

Airbag de impacto lateral
(opcional)
Su vehículo está equipado con un airbag
de impacto lateral en cada uno de los
asientos delanteros.La finalidad del airbag es proporcionar al
conductor del vehículo y/o al
acompañante una protección
complementaria a los cinturones de
seguridad.
Los airbag de impactos laterales están
concebidos para que se desplieguen
solamente en determinadas colisiones
laterales, dependiendo de la gravedad, el
ángulo, la velocidad y el punto de
impacto. Los airbags laterales no están
diseñados para desplegarse en todas las
situaciones de impacto lateral.
Los airbags de impacto lateral no se
desplegan sólo en el lado del impacto
sino también en el lado opuesto.
(continúa)
• Aunque su vehículo está
equipado con conmutador
ON/OFF del airbag del
acompañante, no monte nunca
una silla infantil en dicho asiento.
Nunca debe instalarse un
sistema de sujeción para niños
en el asiento delantero.
Los niños demasiado grandes
para los sistemas de sujeción
deben ocupar siempre los
asientos traseros y utilizar los
cinturones de seguridad
abdominales y de bandolera
instalados en ellos. Los niños
están más seguros en caso de
accidente cuando están sujetos
con un sistema adecuado en el
asiento trasero.
• En cuanto deje de necesitar
asiento infantil en el lugar del
acompañante, vuelva a activar el
airbag correspondiente.
ODM032043
OHM032071
❈Los airbags reales del vehículo pueden
diferir de los mostrados en la ilustración.
ADVERTENCIA
No permita que los pasajeros
descansen la cabeza o el cuerpo
sobre las puertas, que coloquen
los brazos sobre las puertas, que
estiren los brazos por fuera de la
ventana ni que coloquen objetos
entre las puertas y los ocupantes
sentados en los asientos
equipados con airbags laterales y/o
de cortina.
Page 86 of 710
365
Sistema de seguridad del vehículo

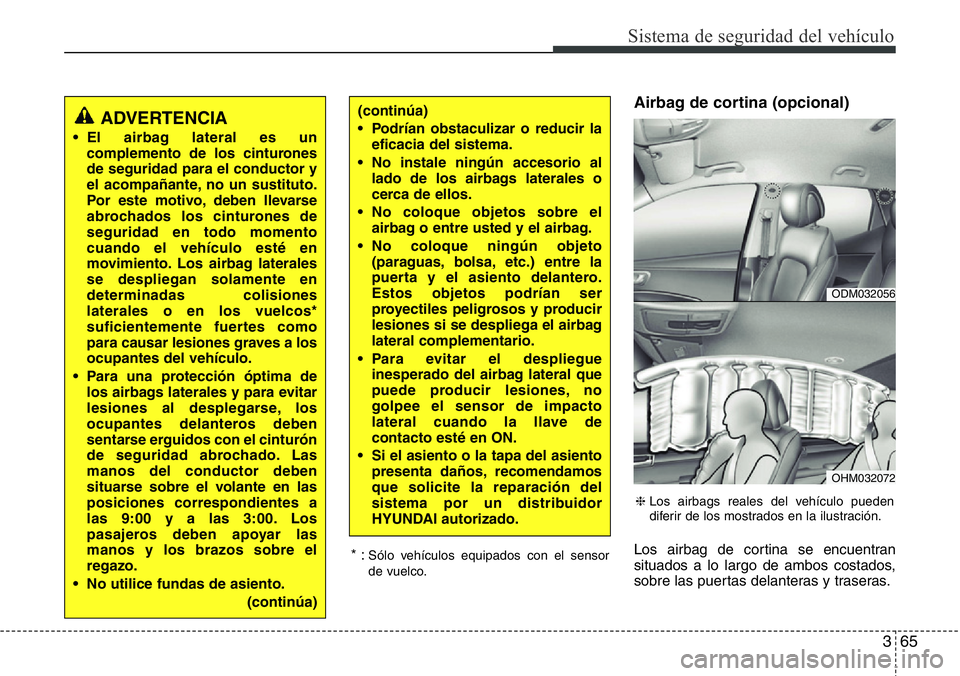

Airbag de cortina (opcional)
Los airbag de cortina se encuentran
situados a lo largo de ambos costados,
sobre las puertas delanteras y traseras. * :Sólo vehículos equipados con el sensor
de vuelco.
(continúa)
• Podrían obstaculizar o reducir la
eficacia del sistema.
• No instale ningún accesorio al
lado de los airbags laterales o
cerca de ellos.
• No coloque objetos sobre el
airbag o entre usted y el airbag.
• No coloque ningún objeto
(paraguas, bolsa, etc.) entre la
puerta y el asiento delantero.
Estos objetos podrían ser
proyectiles peligrosos y producir
lesiones si se despliega el airbag
lateral complementario.
• Para evitar el despliegue
inesperado del airbag lateral que
puede producir lesiones, no
golpee el sensor de impacto
lateral cuando la llave de
contacto esté en ON.
• Si el asiento o la tapa del asiento
presenta daños, recomendamos
que solicite la reparación del
sistema por un distribuidor
HYUNDAI autorizado.ADVERTENCIA
• El airbag lateral es un
complemento de los cinturones
de seguridad para el conductor y
el acompañante, no un sustituto.
Por este motivo, deben llevarse
abrochados los cinturones de
seguridad en todo momento
cuando el vehículo esté en
movimiento. Los airbag laterales
se despliegan solamente en
determinadas colisiones
laterales o en los vuelcos*
suficientemente fuertes como
para causar lesiones graves a los
ocupantes del vehículo.
• Para una protección óptima de
los airbags laterales y para evitar
lesiones al desplegarse, los
ocupantes delanteros deben
sentarse erguidos con el cinturón
de seguridad abrochado. Las
manos del conductor deben
situarse sobre el volante en las
posiciones correspondientes a
las 9:00 y a las 3:00. Los
pasajeros deben apoyar las
manos y los brazos sobre el
regazo.
• No utilice fundas de asiento.
(continúa)
ODM032056
OHM032072
❈Los airbags reales del vehículo pueden
diferir de los mostrados en la ilustración.
Page 87 of 710
Sistema de seguridad del vehículo
66 3

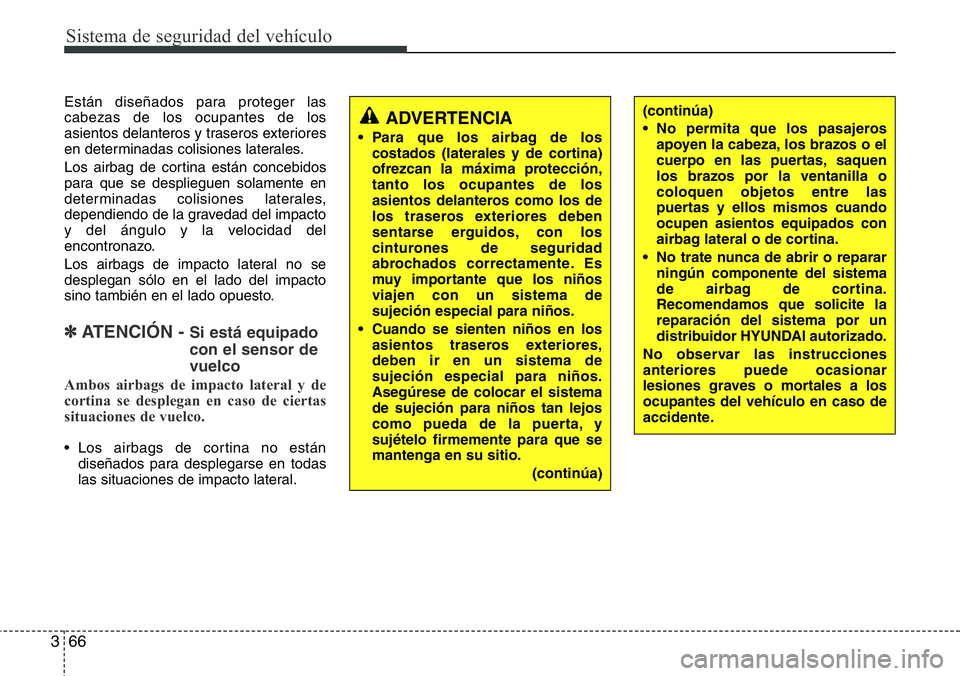

Están diseñados para proteger las
cabezas de los ocupantes de los
asientos delanteros y traseros exteriores
en determinadas colisiones laterales.
Los airbag de cortina están concebidos
para que se desplieguen solamente en
determinadas colisiones laterales,
dependiendo de la gravedad del impacto
y del ángulo y la velocidad del
encontronazo.
Los airbags de impacto lateral no se
desplegan sólo en el lado del impacto
sino también en el lado opuesto.
✽ATENCIÓN - Si está equipado
con el sensor de
vuelco
Ambos airbags de impacto lateral y de
cortina se desplegan en caso de ciertas
situaciones de vuelco.
• Los airbags de cortina no están
diseñados para desplegarse en todas
las situaciones de impacto lateral.
(continúa)
• No permita que los pasajeros
apoyen la cabeza, los brazos o el
cuerpo en las puertas, saquen
los brazos por la ventanilla o
coloquen objetos entre las
puertas y ellos mismos cuando
ocupen asientos equipados con
airbag lateral o de cortina.
• No trate nunca de abrir o reparar
ningún componente del sistema
de airbag de cortina.
Recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.
No observar las instrucciones
anteriores puede ocasionar
lesiones graves o mortales a los
ocupantes del vehículo en caso de
accidente.ADVERTENCIA
• Para que los airbag de los
costados (laterales y de cortina)
ofrezcan la máxima protección,
tanto los ocupantes de los
asientos delanteros como los de
los traseros exteriores deben
sentarse erguidos, con los
cinturones de seguridad
abrochados correctamente. Es
muy importante que los niños
viajen con un sistema de
sujeción especial para niños.
• Cuando se sienten niños en los
asientos traseros exteriores,
deben ir en un sistema de
sujeción especial para niños.
Asegúrese de colocar el sistema
de sujeción para niños tan lejos
como pueda de la puerta, y
sujételo firmemente para que se
mantenga en su sitio.
(continúa)
Page 88 of 710
367
Sistema de seguridad del vehículo

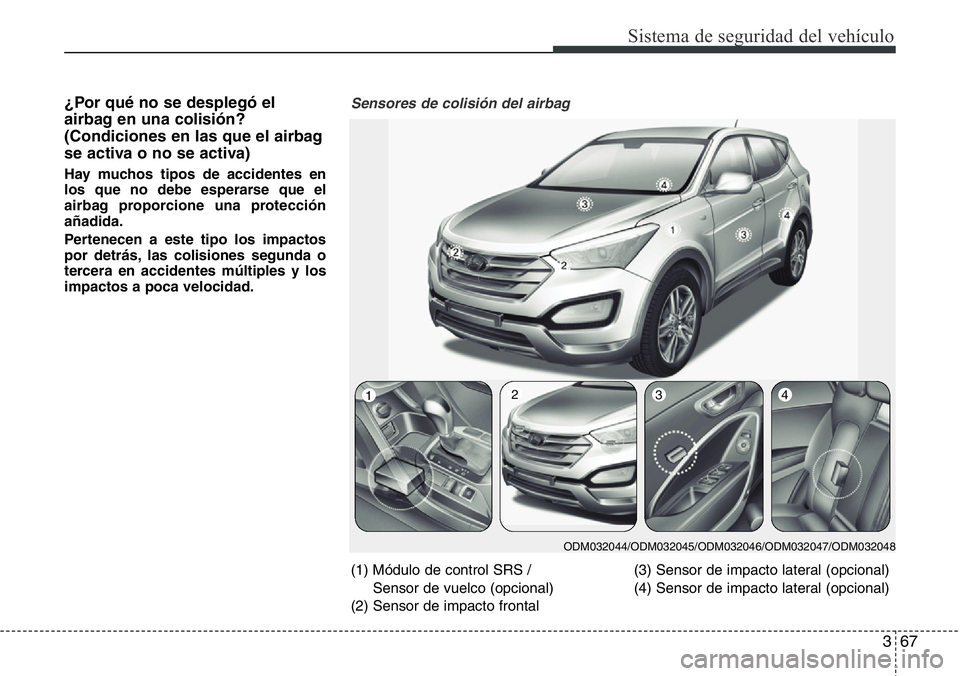

¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protección
añadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad.
(1) Módulo de control SRS /
Sensor de vuelco (opcional)
(2) Sensor de impacto frontal(3) Sensor de impacto lateral (opcional)
(4) Sensor de impacto lateral (opcional)
ODM032044/ODM032045/ODM032046/ODM032047/ODM032048
1234
Sensores de colisión del airbag
Page 89 of 710
Sistema de seguridad del vehículo
68 3

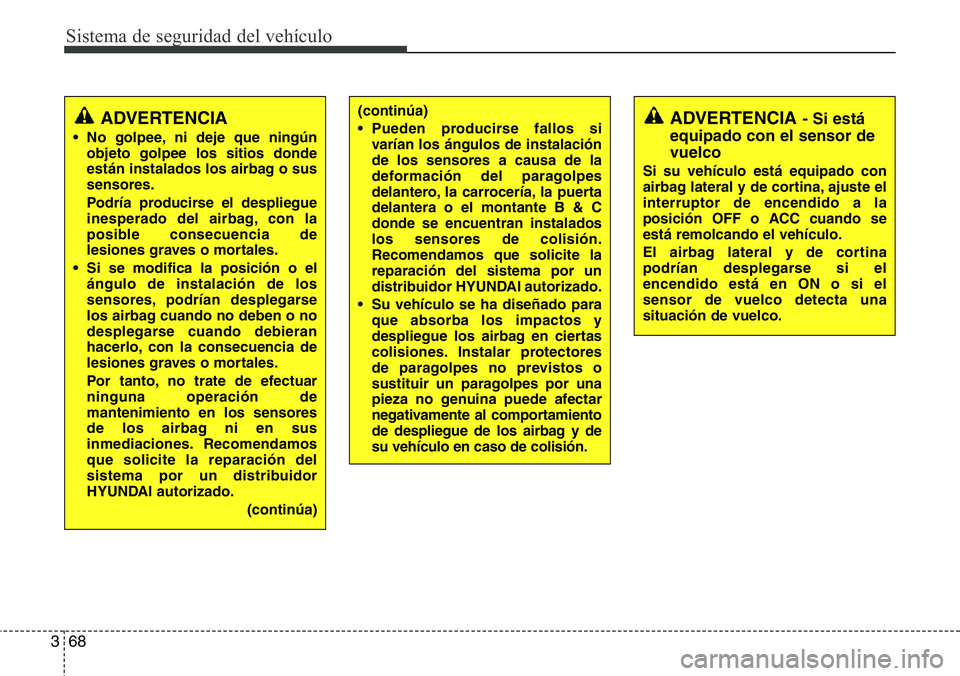

ADVERTENCIA - Si está
equipado con el sensor de
vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste el
interruptor de encendido a la
posición OFF o ACC cuando se
está remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON o si el
sensor de vuelco detecta una
situación de vuelco.
ADVERTENCIA
• No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o sus
sensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
• Si se modifica la posición o el
ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar
ninguna operación de
mantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Recomendamos
que solicite la reparación del
sistema por un distribuidor
HYUNDAI autorizado.
(continúa)
(continúa)
• Pueden producirse fallos si
varían los ángulos de instalación
de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería, la puerta
delantera o el montante B & C
donde se encuentran instalados
los sensores de colisión.
Recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.
• Su vehículo se ha diseñado para
que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al comportamiento
de despliegue de los airbag y de
su vehículo en caso de colisión.
Page 90 of 710
369
Sistema de seguridad del vehículo

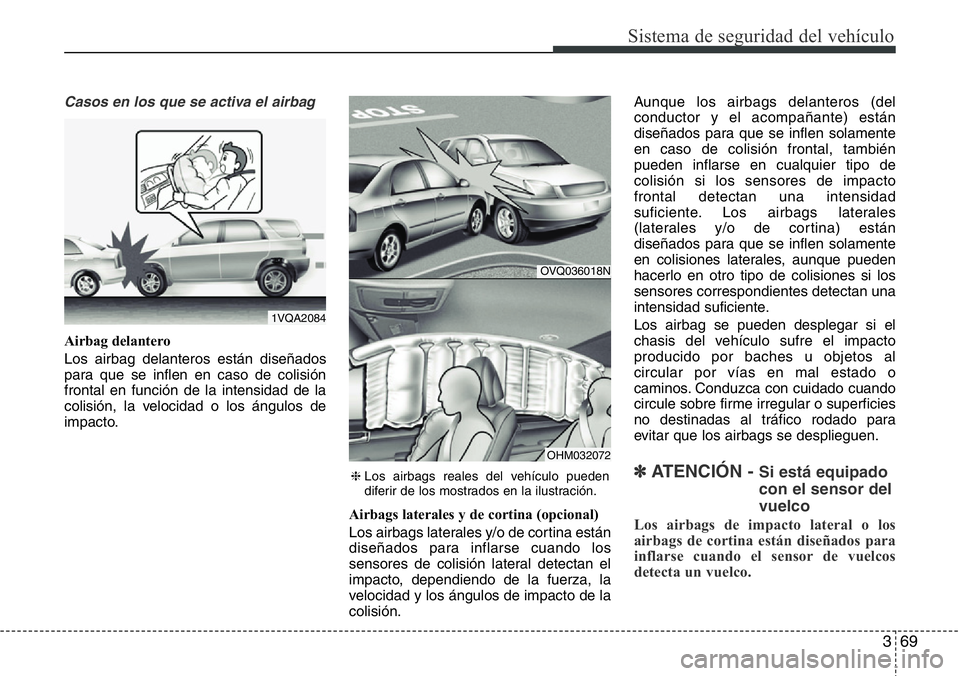

Casos en los que se activa el airbag
Airbag delantero
Los airbag delanteros están diseñados
para que se inflen en caso de colisión
frontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto.
Airbags laterales y de cortina (opcional)
Los airbags laterales y/o de cortina están
diseñados para inflarse cuando los
sensores de colisión lateral detectan el
impacto, dependiendo de la fuerza, la
velocidad y los ángulos de impacto de la
colisión.Aunque los airbags delanteros (del
conductor y el acompañante) están
diseñados para que se inflen solamente
en caso de colisión frontal, también
pueden inflarse en cualquier tipo de
colisión si los sensores de impacto
frontal detectan una intensidad
suficiente. Los airbags laterales
(laterales y/o de cortina) están
diseñados para que se inflen solamente
en colisiones laterales, aunque pueden
hacerlo en otro tipo de colisiones si los
sensores correspondientes detectan una
intensidad suficiente.
Los airbag se pueden desplegar si el
chasis del vehículo sufre el impacto
producido por baches u objetos al
circular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.
✽ATENCIÓN - Si está equipado
con el sensor del
vuelco
Los airbags de impacto lateral o los
airbags de cortina están diseñados para
inflarse cuando el sensor de vuelcos
detecta un vuelco.
1VQA2084
OVQ036018N
OHM032072
❈Los airbags reales del vehículo pueden
diferir de los mostrados en la ilustración.
