29
Ihr Fahrzeug im Überblick
OXM079100

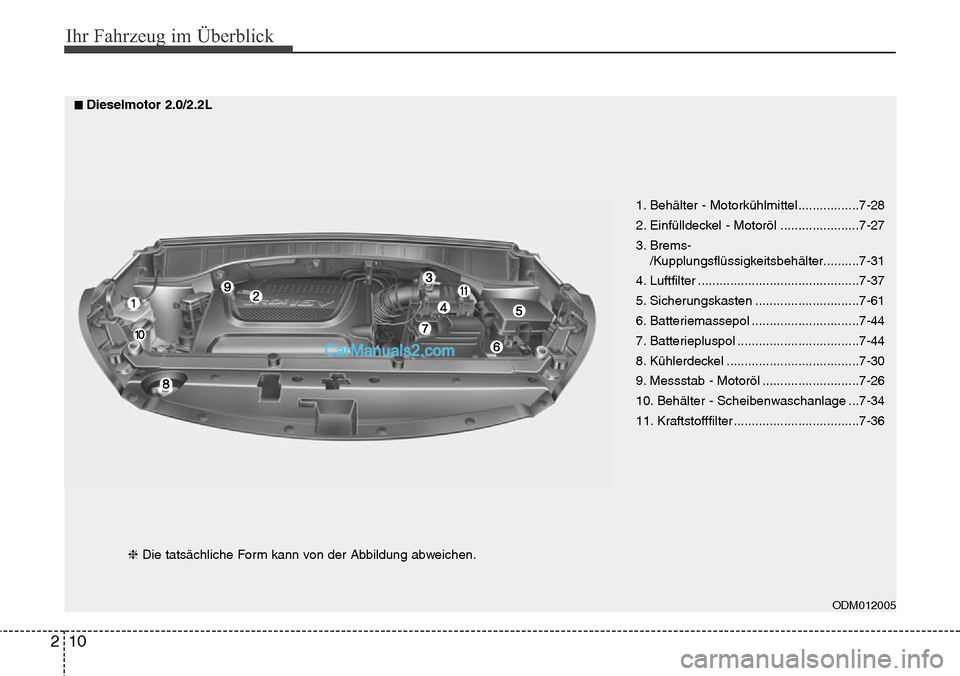

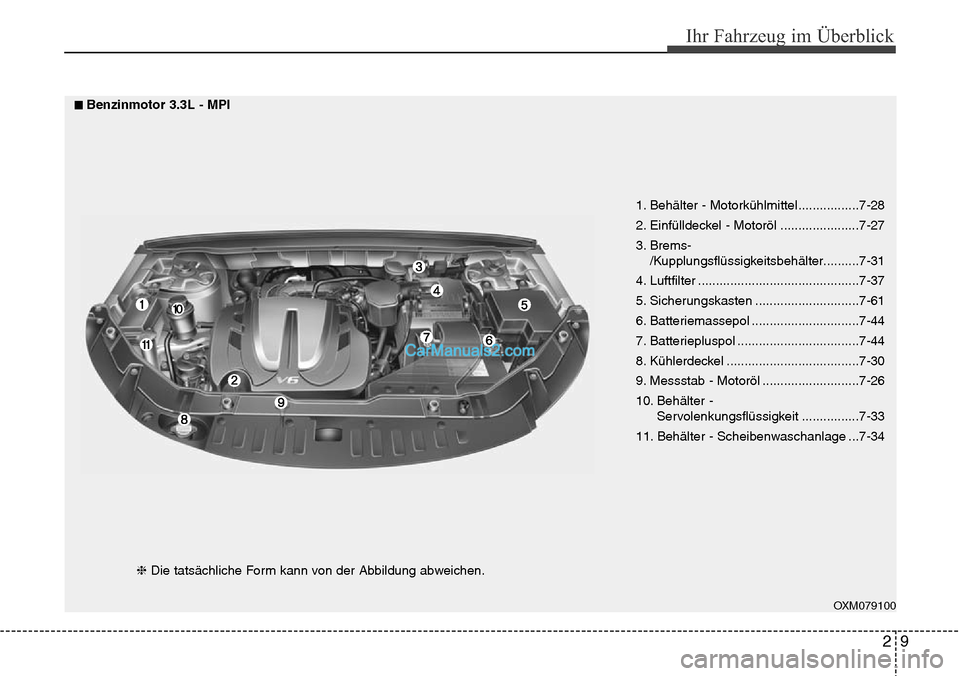

1. Behälter - Motorkühlmittel.................7-28
2. Einfülldeckel - Motoröl ......................7-27
3. Brems-/Kupplungsflüssigkeitsbehälter..........7-31
4. Luftfilter .............................................7-37
5. Sicherungskasten .............................7-61
6. Batteriemassepol ..............................7-44
7. Batteriepluspol ..................................7-44
8. Kühlerdeckel .....................................7-30
9. Messstab - Motoröl ...........................7-26
10. Behälter - Servolenkungsflüssigkeit ................7-33
11. Behälter - Scheibenwaschanlage ...7-34
■Benzinmotor 3.3L - MPI
❈ Die tatsächliche Form kann von der Abbildung abweichen.
Page 22 of 749
Ihr Fahrzeug im Überblick
10
2
ODM012005
1. Behälter - Motorkühlmittel.................7-28
2. Einfülldeckel - Motoröl ......................7-27
3. Brems-
/Kupplungsflüssigkeitsbehälter..........7-31
4. Luftfilter .............................................7-37
5. Sicherungskasten .............................7-61
6. Batteriemassepol ..............................7-44
7. Batteriepluspol ..................................7-44
8. Kühlerdeckel .....................................7-30
9. Messstab - Motoröl ...........................7-26
10. Behälter - Scheibenwaschanlage ...7-34
11. Kraftstofffilter ...................................7-36
■Dieselmotor 2.0/2.2L
❈ Die tatsächliche Form kann von der Abbildung abweichen.
Page 23 of 749

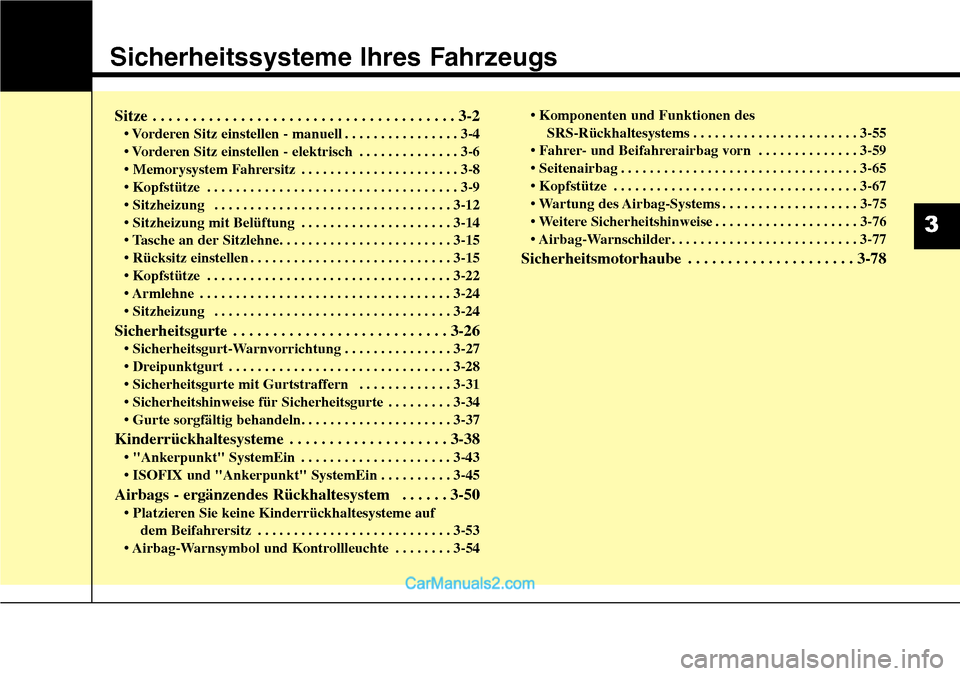

Sicherheitssysteme Ihres Fahrzeugs
Sitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 3-2
• Vorderen Sitz einstellen - manuell . . . . . . . . . . . . . . . . 3-4
• Vorderen Sitz einstellen - elektrisch . . . . . . . . . . . . . . 3-6
• Memorysystem Fahrersitz . . . . . . . . . . . . . . . . . . . . . . 3-8
• Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-\
9
• Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
• Sitzheizung mit Belüftung . . . . . . . . . . . . . . . . . . . . . 3-14
• Tasche an der Sitzlehne. . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Rücksitz einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22\
• Armlehne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-\
24
• Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
• Sicherheitsgurt-Warnvorrichtung . . . . . . . . . . . . . . . 3-27
• Dreipunktgurt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
• Sicherheitsgurte mit Gurtstraffern . . . . . . . . . . . . . 3-31
• Sicherheitshinweise für Sicherheitsgurte . . . . . . . . . 3-34
• Gurte sorgfältig behandeln. . . . . . . . . . . . . . . . . . . . . 3-37
Kinderrückhaltesysteme . . . . . . . . . . . . . . . . . . . . 3-38
• "Ankerpunkt" SystemEin . . . . . . . . . . . . . . . . . . . . . 3-43
• ISOFIX und "Ankerpunkt" SystemEin . . . . . . . . . . 3-45
Airbags - ergänzendes Rückhaltesystem . . . . . . 3-50
• Platzieren Sie keine Kinderrückhaltesysteme aufdem Beifahrersitz . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
• Airbag-Warnsymbol und Kontrollleuchte . . . . . . . . 3-54 • Komponenten und Funktionen des
SRS-Rückhaltesystems . . . . . . . . . . . . . . . . . . . . . . . 3-55
• Fahrer- und Beifahrerairbag vorn . . . . . . . . . . . . . . 3-59
• Seitenairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65
• Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67\
• Wartung des Airbag-Systems . . . . . . . . . . . . . . . . . . . 3-75
• Weitere Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 3-76
• Airbag-Warnschilder. . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
Sicherheitsmotorhaube . . . . . . . . . . . . . . . . . . . . . 3-78
3
Page 24 of 749
Sicherheitssysteme Ihres Fahrzeugs
23

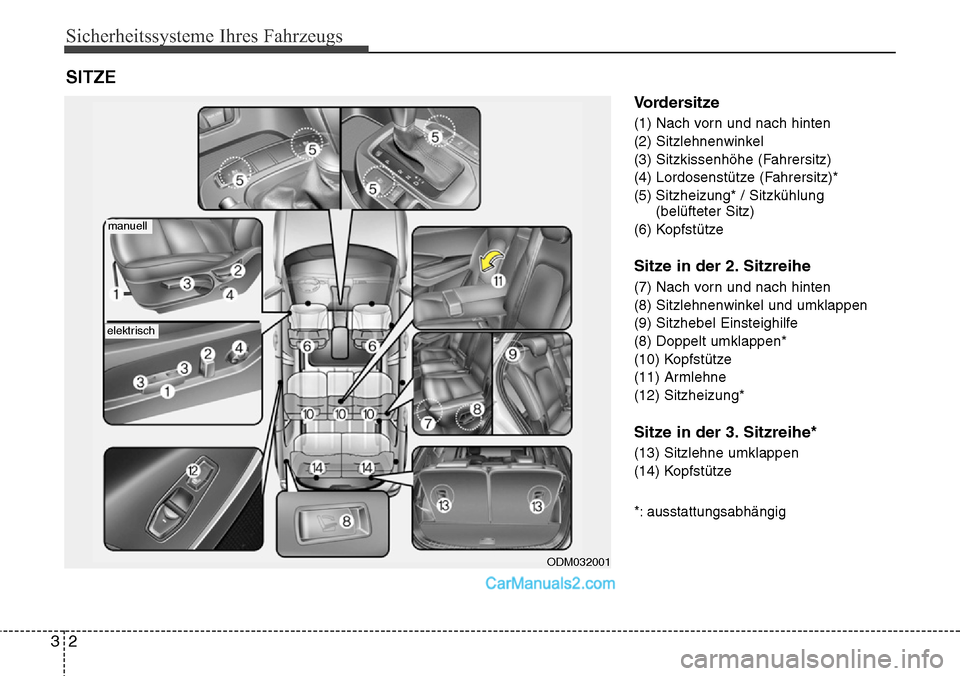

Vordersitze
(1) Nach vorn und nach hinten
(2) Sitzlehnenwinkel
(3) Sitzkissenhöhe (Fahrersitz)
(4) Lordosenstütze (Fahrersitz)*
(5) Sitzheizung* / Sitzkühlung(belüfteter Sitz)
(6) Kopfstütze
Sitze in der 2. Sitzreihe
(7) Nach vorn und nach hinten
(8) Sitzlehnenwinkel und umklappen
(9) Sitzhebel Einsteighilfe
(8) Doppelt umklappen*
(10) Kopfstütze
(11) Armlehne
(12) Sitzheizung*
Sitze in der 3. Sitzreihe*
(13) Sitzlehne umklappen
(14) Kopfstütze
*: ausstattungsabhängig
SITZE
ODM032001
manuell
elektrisch
Page 25 of 749
33
Sicherheitssysteme Ihres Fahrzeugs

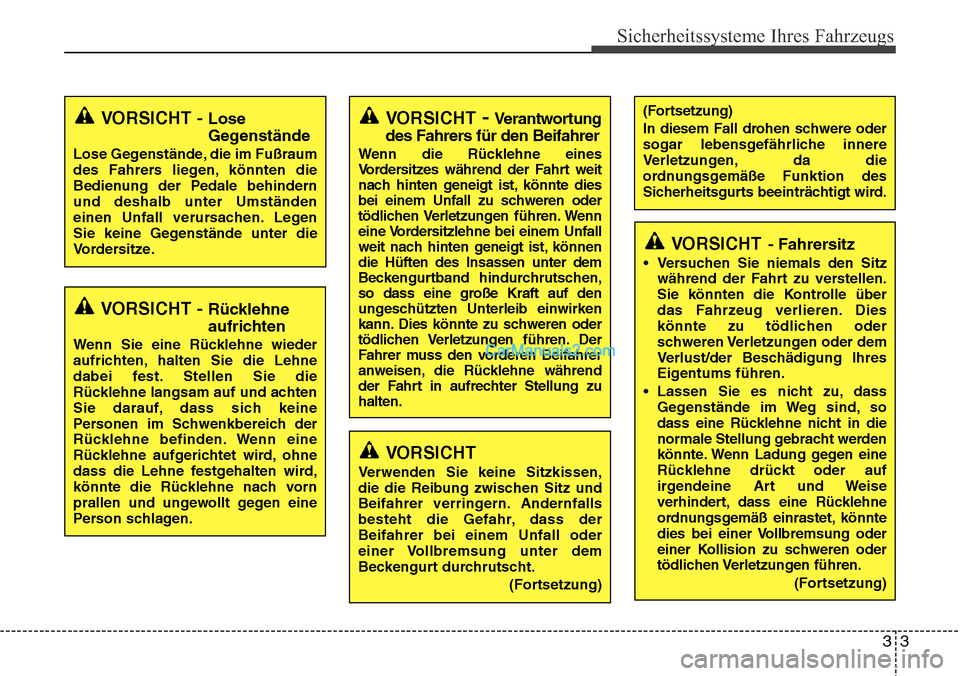

VORSICHT - Rücklehne
aufrichten
Wenn Sie eine Rücklehne wieder
aufrichten, halten Sie die Lehne
dabei fest. Stellen Sie die
Rücklehne langsam auf und achten
Sie darauf, dass sich keine
Personen im Schwenkbereich der
Rücklehne befinden. Wenn eine
Rücklehne aufgerichtet wird, ohne
dass die Lehne festgehalten wird,
könnte die Rücklehne nach vorn
prallen und ungewollt gegen eine
Person schlagen.
VORSICHT - Lose
Gegenstände
Lose Gegenstände, die im Fußraum
des Fahrers liegen, könnten die
Bedienung der Pedale behindern
und deshalb unter Umständen
einen Unfall verursachen. Legen
Sie keine Gegenstände unter die
Vordersitze.
VORSICHT- Verantwortung
des Fahrers für den Beifahrer
Wenn die Rücklehne eines
Vordersitzes während der Fahrt weit
nach hinten geneigt ist, könnte dies
bei einem Unfall zu schweren oder
tödlichen Verletzungen führen. Wenn
eine Vordersitzlehne bei einem Unfall
weit nach hinten geneigt ist, können
die Hüften des Insassen unter dem
Beckengurtband hindurchrutschen,
so dass eine große Kraft auf den
ungeschützten Unterleib einwirken
kann. Dies könnte zu schweren oder
tödlichen Verletzungen führen. Der
Fahrer muss den vorderen Beifahrer
anweisen, die Rücklehne während
der Fahrt in aufrechter Stellung zu
halten.
VORSICHT
Verwenden Sie keine Sitzkissen,
die die Reibung zwischen Sitz und
Beifahrer verringern. Andernfalls
besteht die Gefahr, dass der
Beifahrer bei einem Unfall oder
einer Vollbremsung unter dem
Beckengurt durchrutscht.
(Fortsetzung)
(Fortsetzung)
In diesem Fall drohen schwere oder
sogar lebensgefährliche innere
Verletzungen, da die
ordnungsgemäße Funktion des
Sicherheitsgurts beeinträchtigt wird.
VORSICHT- Fahrersitz
• Versuchen Sie niemals den Sitzwährend der Fahrt zu verstellen.
Sie könnten die Kontrolle über
das Fahrzeug verlieren. Dies
könnte zu tödlichen oder
schweren Verletzungen oder dem
Verlust/der Beschädigung Ihres
Eigentums führen.
• Lassen Sie es nicht zu, dass Gegenstände im Weg sind, so
dass eine Rücklehne nicht in die
normale Stellung gebracht werden
könnte. Wenn Ladung gegen eine
Rücklehne drückt oder auf
irgendeine Art und Weise
verhindert, dass eine Rücklehne
ordnungsgemäß einrastet, könnte
dies bei einer Vollbremsung oder
einer Kollision zu schweren oder
tödlichen Verletzungen führen.
(Fortsetzung)
Page 26 of 749
Sicherheitssysteme Ihres Fahrzeugs
43

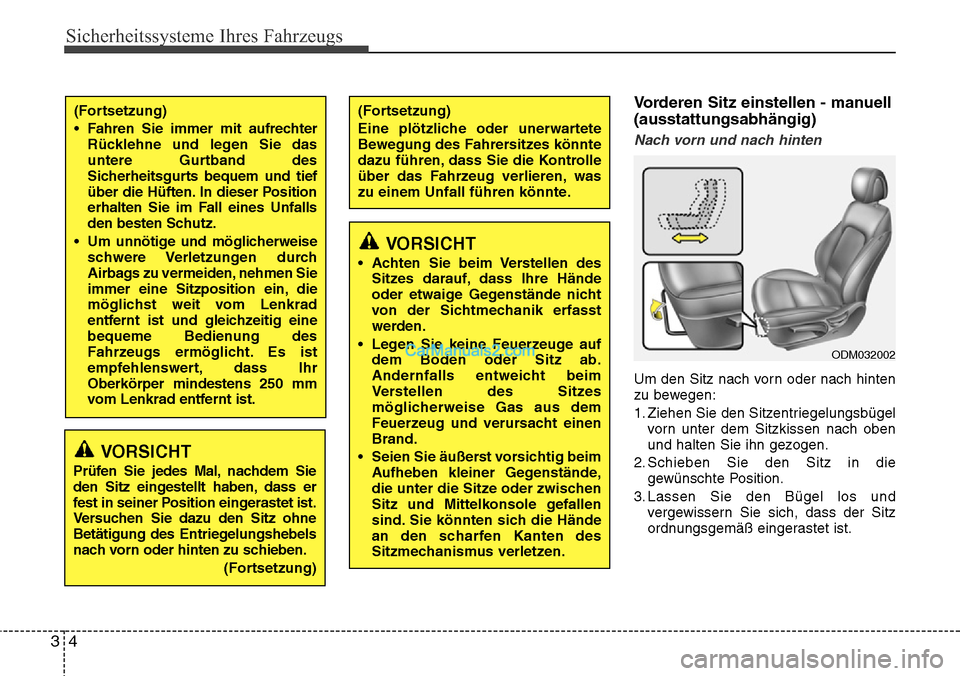

Vorderen Sitz einstellen - manuell
(ausstattungsabhängig)
Nach vorn und nach hinten
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie den Sitzentriegelungsbügelvorn unter dem Sitzkissen nach oben
und halten Sie ihn gezogen.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist.
VORSICHT
Prüfen Sie jedes Mal, nachdem Sie
den Sitz eingestellt haben, dass er
fest in seiner Position eingerastet ist.
Versuchen Sie dazu den Sitz ohne
Betätigung des Entriegelungshebels
nach vorn oder hinten zu schieben.
(Fortsetzung)
(Fortsetzung)
Eine plötzliche oder unerwartete
Bewegung des Fahrersitzes könnte
dazu führen, dass Sie die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall führen könnte.(Fortsetzung)
• Fahren Sie immer mit aufrechterRücklehne und legen Sie das
untere Gurtband des
Sicherheitsgurts bequem und tief
über die Hüften. In dieser Position
erhalten Sie im Fall eines Unfalls
den besten Schutz.
• Um unnötige und möglicherweise schwere Verletzungen durch
Airbags zu vermeiden, nehmen Sie
immer eine Sitzposition ein, die
möglichst weit vom Lenkrad
entfernt ist und gleichzeitig eine
bequeme Bedienung des
Fahrzeugs ermöglicht. Es ist
empfehlenswert, dass Ihr
Oberkörper mindestens 250 mm
vom Lenkrad entfernt ist.
VORSICHT
• Achten Sie beim Verstellen desSitzes darauf, dass Ihre Hände
oder etwaige Gegenstände nicht
von der Sichtmechanik erfasst
werden.
• Legen Sie keine Feuerzeuge auf dem Boden oder Sitz ab.
Andernfalls entweicht beim
Verstellen des Sitzes
möglicherweise Gas aus dem
Feuerzeug und verursacht einen
Brand.
• Seien Sie äußerst vorsichtig beim Aufheben kleiner Gegenstände,
die unter die Sitze oder zwischen
Sitz und Mittelkonsole gefallen
sind. Sie könnten sich die Hände
an den scharfen Kanten des
Sitzmechanismus verletzen.
ODM032002
Page 27 of 749
35
Sicherheitssysteme Ihres Fahrzeugs
Stellen Sie den Sitz vor Fahrtantritt ein
und vergewissern Sie sich, dass der Sitz
fest eingerastet ist, indem Sie versuchen,
den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben. Wenn sich der
Sitz bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.Rücklehnenneigung

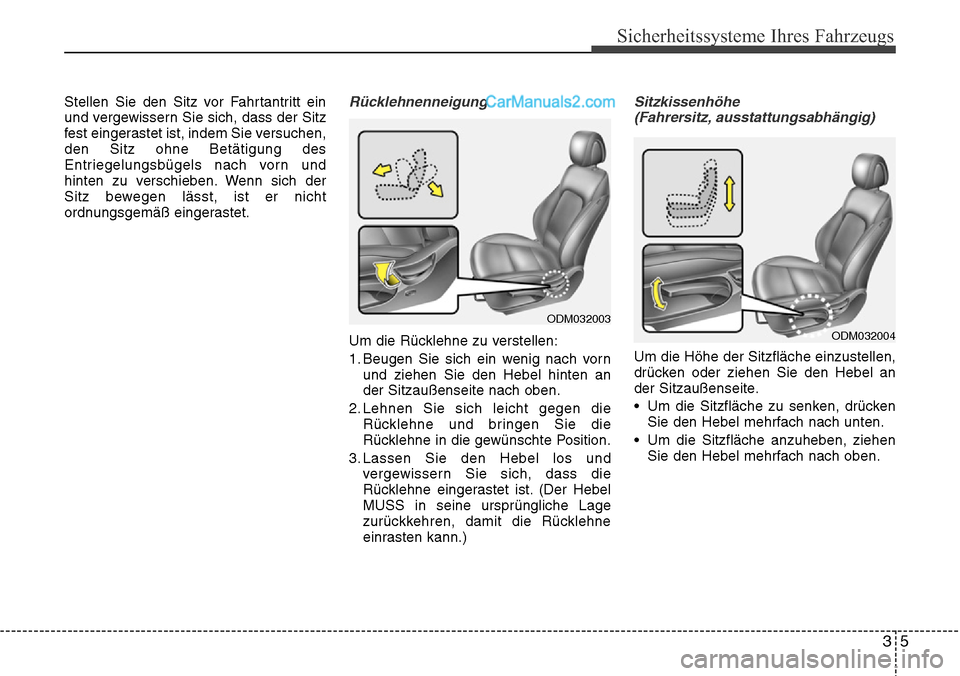

Um die Rücklehne zu verstellen:
1. Beugen Sie sich ein wenig nach vornund ziehen Sie den Hebel hinten an
der Sitzaußenseite nach oben.
2. Lehnen Sie sich leicht gegen die Rücklehne und bringen Sie die
Rücklehne in die gewünschte Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der Hebel
MUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.)
Sitzkissenhöhe(Fahrersitz, ausstattungsabhängig)
Um die Höhe der Sitzfläche einzustellen,
drücken oder ziehen Sie den Hebel an
der Sitzaußenseite.
• Um die Sitzfläche zu senken, drücken Sie den Hebel mehrfach nach unten.
• Um die Sitzfläche anzuheben, ziehen Sie den Hebel mehrfach nach oben.
ODM032003
ODM032004
Page 28 of 749
Sicherheitssysteme Ihres Fahrzeugs
63

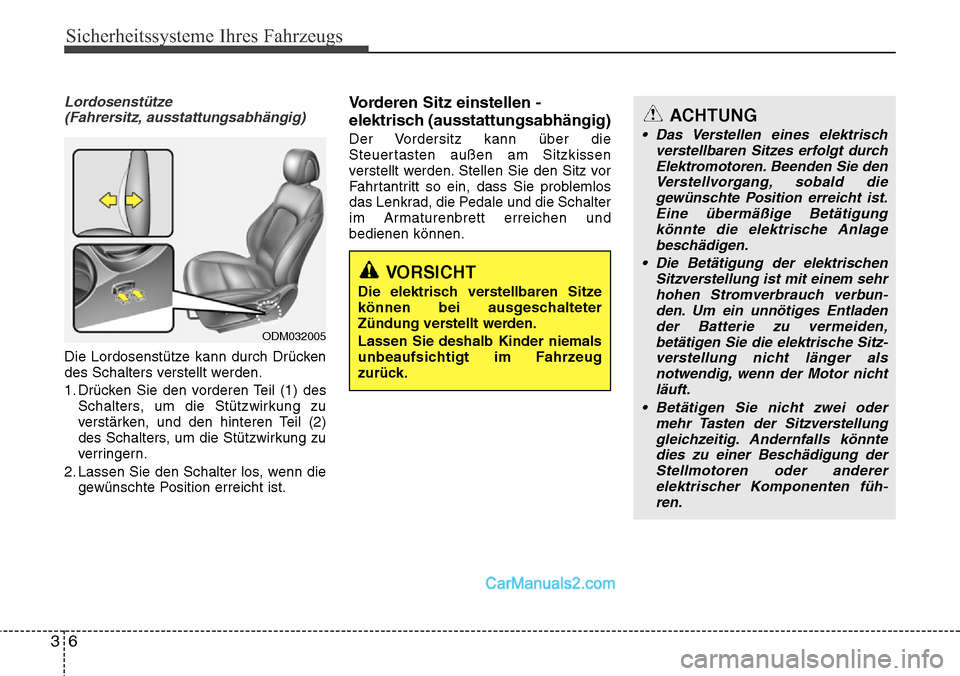

Lordosenstütze(Fahrersitz, ausstattungsabhängig)
Die Lordosenstütze kann durch Drücken
des Schalters verstellt werden.
1. Drücken Sie den vorderen Teil (1) des Schalters, um die Stützwirkung zu
verstärken, und den hinteren Teil (2)
des Schalters, um die Stützwirkung zu
verringern.
2. Lassen Sie den Schalter los, wenn die gewünschte Position erreicht ist.
Vorderen Sitz einstellen -
elektrisch (ausstattungsabhängig)
Der Vordersitz kann über die
Steuertasten außen am Sitzkissen
verstellt werden. Stellen Sie den Sitz vor
Fahrtantritt so ein, dass Sie problemlos
das Lenkrad, die Pedale und die Schalter
im Armaturenbrett erreichen und
bedienen können.
VORSICHT
Die elektrisch verstellbaren Sitze
können bei ausgeschalteter
Zündung verstellt werden.
Lassen Sie deshalb Kinder niemals
unbeaufsichtigt im Fahrzeug
zurück.
ACHTUNG
• Das Verstellen eines elektrisch verstellbaren Sitzes erfolgt durchElektromotoren. Beenden Sie den Verstellvorgang, sobald diegewünschte Position erreicht ist.Eine übermäßige Betätigung könnte die elektrische Anlagebeschädigen.
• Die Betätigung der elektrischen Sitzverstellung ist mit einem sehrhohen Stromverbrauch verbun -
den. Um ein unnötiges Entladen der Batterie zu vermeiden, betätig en Sie die elektrische Sitz
-
verstellung nic
ht länger als
notwendig, wenn der Motor nicht
läuft.
• Betätig
en Sie nicht zwei oder
mehr Tasten der Sitzverstellung gleichzeitig. Andernfalls könntedies zu einer Beschädigung der Stellmotoren oder andererelektrischer Komponenten füh -
ren.
ODM032005
Page 29 of 749

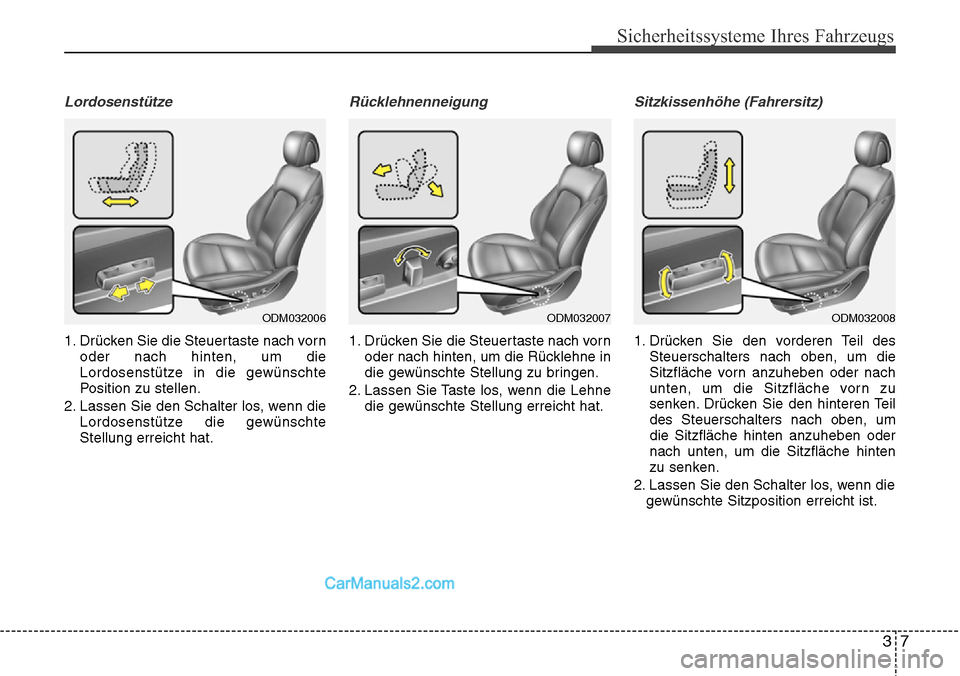

37
Sicherheitssysteme Ihres Fahrzeugs
Lordosenstütze
1. Drücken Sie die Steuertaste nach vornoder nach hinten, um die
Lordosenstütze in die gewünschte
Position zu stellen.
2. Lassen Sie den Schalter los, wenn die Lordosenstütze die gewünschte
Stellung erreicht hat.
Rücklehnenneigung
1. Drücken Sie die Steuertaste nach vornoder nach hinten, um die Rücklehne in
die gewünschte Stellung zu bringen.
2. Lassen Sie Taste los, wenn die Lehne die gewünschte Stellung erreicht hat.
Sitzkissenhöhe (Fahrersitz)
1. Drücken Sie den vorderen Teil desSteuerschalters nach oben, um die
Sitzfläche vorn anzuheben oder nach
unten, um die Sitzfläche vorn zu
senken. Drücken Sie den hinteren Teil
des Steuerschalters nach oben, um
die Sitzfläche hinten anzuheben oder
nach unten, um die Sitzfläche hinten
zu senken.
2. Lassen Sie den Schalter los, wenn die gewünschte Sitzposition erreicht ist.
ODM032008ODM032006ODM032007
Page 30 of 749

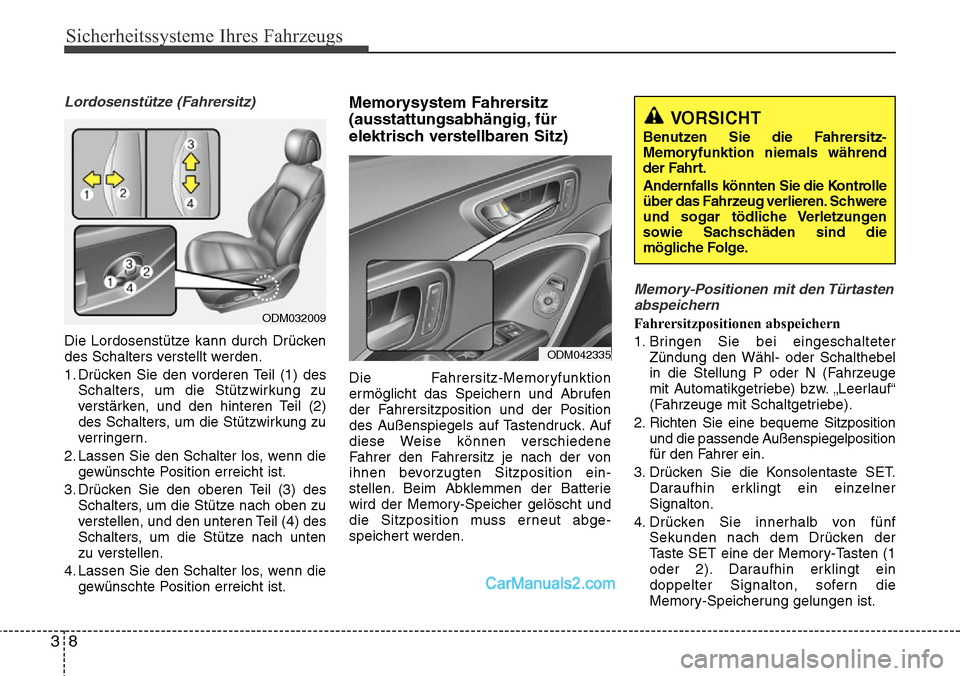

Sicherheitssysteme Ihres Fahrzeugs
83
Lordosenstütze (Fahrersitz)
Die Lordosenstütze kann durch Drücken
des Schalters verstellt werden.
1. Drücken Sie den vorderen Teil (1) desSchalters, um die Stützwirkung zu
verstärken, und den hinteren Teil (2)
des Schalters, um die Stützwirkung zu
verringern.
2. Lassen Sie den Schalter los, wenn die gewünschte Position erreicht ist.
3. Drücken Sie den oberen Teil (3) des Schalters, um die Stütze nach oben zu
verstellen, und den unteren Teil (4) des
Schalters, um die Stütze nach unten
zu verstellen.
4. Lassen Sie den Schalter los, wenn die gewünschte Position erreicht ist.
Memorysystem Fahrersitz
(ausstattungsabhängig, für
elektrisch verstellbaren Sitz)
Die Fahrersitz-Memoryfunktion
ermöglicht das Speichern und Abrufen
der Fahrersitzposition und der Position
des Außenspiegels auf Tastendruck. Auf
diese Weise können verschiedene
Fahrer den Fahrersitz je nach der von
ihnen bevorzugten Sitzposition ein-
stellen. Beim Abklemmen der Batterie
wird der Memory-Speicher gelöscht und
die Sitzposition muss erneut abge-
speichert werden.
Memory-Positionen mit den Türtastenabspeichern
Fahrersitzpositionen abspeichern
1. Bringen Sie bei eingeschalteter Zündung den Wähl- oder Schalthebel
in die Stellung P oder N (Fahrzeuge
mit Automatikgetriebe) bzw. „Leerlauf“
(Fahrzeuge mit Schaltgetriebe).
2. Richten Sie eine bequeme Sitzposition und die passende Außenspiegelposition
für den Fahrer ein.
3. Drücken Sie die Konsolentaste SET. Daraufhin erklingt ein einzelner
Signalton.
4. Drücken Sie innerhalb von fünf Sekunden nach dem Drücken der
Taste SET eine der Memory-Tasten (1
oder 2). Daraufhin erklingt ein
doppelter Signalton, sofern die
Memory-Speicherung gelungen ist.
VORSICHT
Benutzen Sie die Fahrersitz-
Memoryfunktion niemals während
der Fahrt.
Andernfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren. Schwere
und sogar tödliche Verletzungen
sowie Sachschäden sind die
mögliche Folge.
ODM042335
ODM032009
