319
Sicherheitssysteme Ihres Fahrzeugs

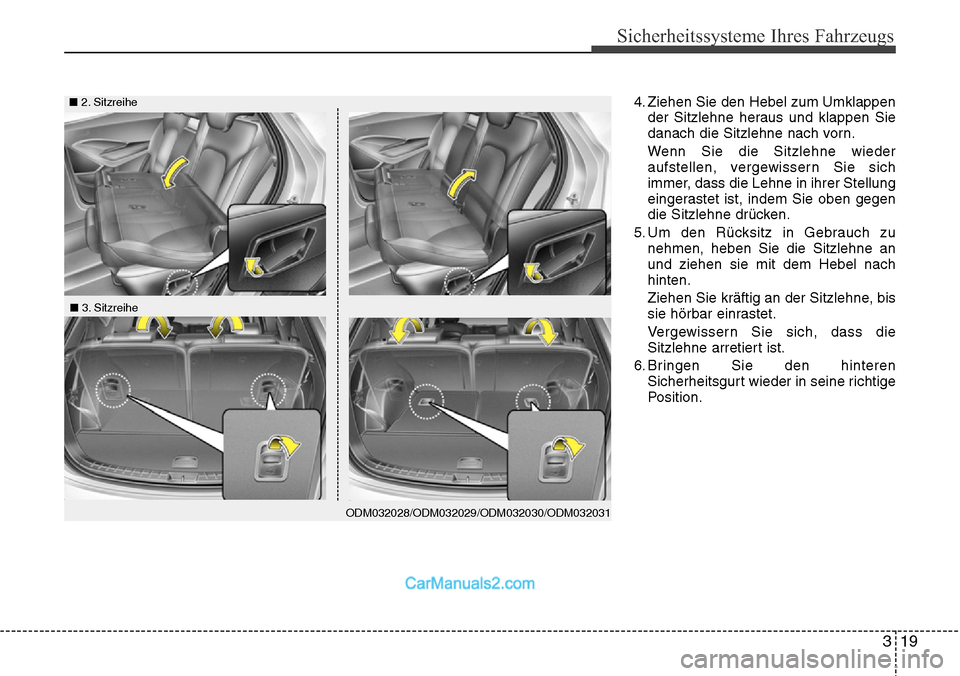

4. Ziehen Sie den Hebel zum Umklappender Sitzlehne heraus und klappen Sie
danach die Sitzlehne nach vorn.
Wenn Sie die Sitzlehne wieder
aufstellen, vergewissern Sie sich
immer, dass die Lehne in ihrer Stellung
eingerastet ist, indem Sie oben gegen
die Sitzlehne drücken.
5. Um den Rücksitz in Gebrauch zu nehmen, heben Sie die Sitzlehne an
und ziehen sie mit dem Hebel nach
hinten.
Ziehen Sie kräftig an der Sitzlehne, bis
sie hörbar einrastet.
Vergewissern Sie sich, dass die
Sitzlehne arretiert ist.
6. Bringen Sie den hinteren Sicherheitsgurt wieder in seine richtige
Position.■ 2. Sitzreihe
ODM032028/ODM032029/ODM032030/ODM032031
■3. Sitzreihe

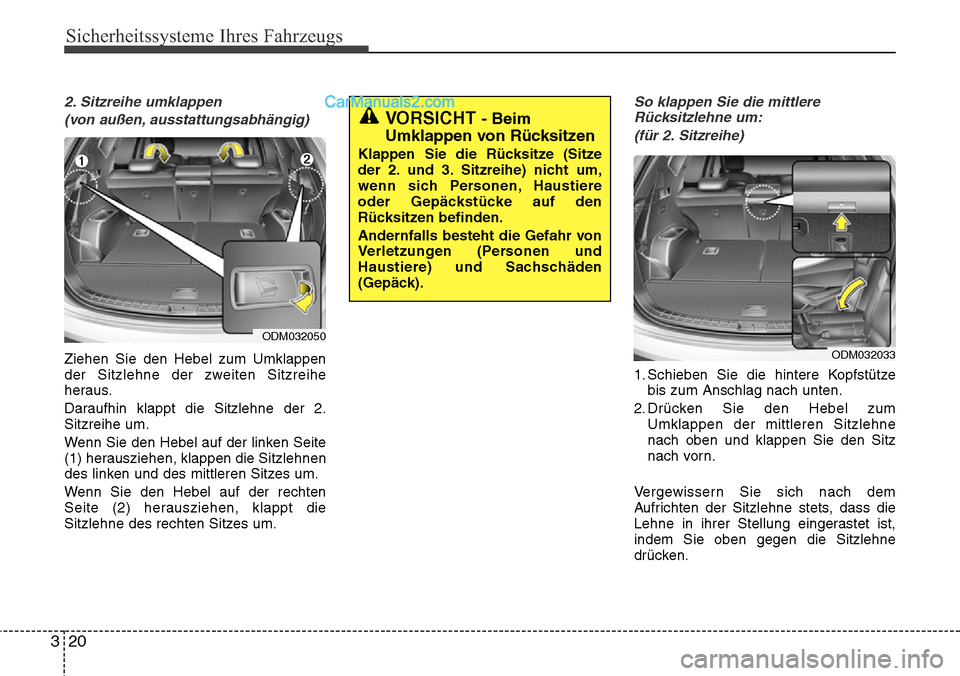

Page 42 of 749
Sicherheitssysteme Ihres Fahrzeugs
20
3
2. Sitzreihe umklappen
(von außen, ausstattungsabhängig)
Ziehen Sie den Hebel zum Umklappen
der Sitzlehne der zweiten Sitzreihe
heraus.
Daraufhin klappt die Sitzlehne der 2.
Sitzreihe um.
Wenn Sie den Hebel auf der linken Seite
(1) herausziehen, klappen die Sitzlehnen
des linken und des mittleren Sitzes um.
Wenn Sie den Hebel auf der rechten
Seite (2) herausziehen, klappt die
Sitzlehne des rechten Sitzes um.
So klappen Sie die mittlereRücksitzlehne um:
(für 2. Sitzreihe)
1. Schieben Sie die hintere Kopfstütze bis zum Anschlag nach unten.
2. Drücken Sie den Hebel zum Umklappen der mittleren Sitzlehne
nach oben und klappen Sie den Sitz
nach vorn.
Vergewissern Sie sich nach dem
Aufrichten der Sitzlehne stets, dass die
Lehne in ihrer Stellung eingerastet ist,
indem Sie oben gegen die Sitzlehne
drücken.
ODM032050
VORSICHT - Beim
Umklappen von Rücksitzen
Klappen Sie die Rücksitze (Sitze
der 2. und 3. Sitzreihe) nicht um,
wenn sich Personen, Haustiere
oder Gepäckstücke auf den
Rücksitzen befinden.
Andernfalls besteht die Gefahr von
Verletzungen (Personen und
Haustiere) und Sachschäden
(Gepäck).
ODM032033
Page 43 of 749
321
Sicherheitssysteme Ihres Fahrzeugs

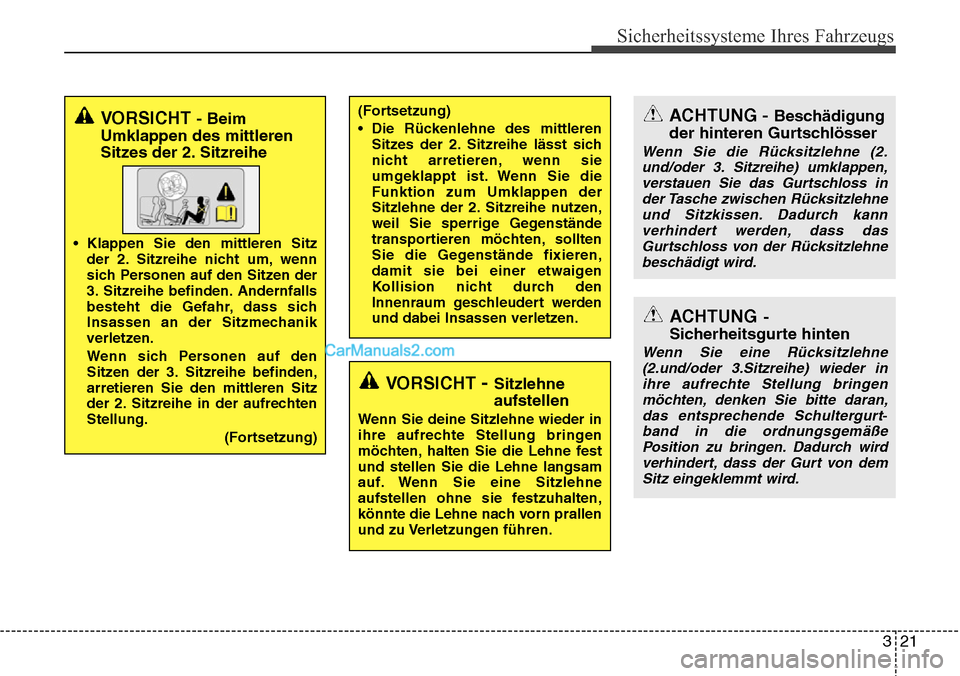

VORSICHT - Beim
Umklappen des mittleren
Sitzes der 2. Sitzreihe
• Klappen Sie den mittleren Sitz
der 2. Sitzreihe nicht um, wenn
sich Personen auf den Sitzen der
3. Sitzreihe befinden. Andernfalls
besteht die Gefahr, dass sich
Insassen an der Sitzmechanik
verletzen.
Wenn sich Personen auf den
Sitzen der 3. Sitzreihe befinden,
arretieren Sie den mittleren Sitz
der 2. Sitzreihe in der aufrechten
Stellung.
(Fortsetzung)
(Fortsetzung)
• Die Rückenlehne des mittlerenSitzes der 2. Sitzreihe lässt sich
nicht arretieren, wenn sie
umgeklappt ist. Wenn Sie die
Funktion zum Umklappen der
Sitzlehne der 2. Sitzreihe nutzen,
weil Sie sperrige Gegenstände
transportieren möchten, sollten
Sie die Gegenstände fixieren,
damit sie bei einer etwaigen
Kollision nicht durch den
Innenraum geschleudert werden
und dabei Insassen verletzen.
VORSICHT - Sitzlehne
aufstellen
Wenn Sie deine Sitzlehne wieder in
ihre aufrechte Stellung bringen
möchten, halten Sie die Lehne fest
und stellen Sie die Lehne langsam
auf. Wenn Sie eine Sitzlehne
aufstellen ohne sie festzuhalten,
könnte die Lehne nach vorn prallen
und zu Verletzungen führen.
ACHTUNG - Beschädigung
der hinteren Gurtschlösser
Wenn Sie die Rücksitzlehne (2.
und/oder 3. Sitzreihe) umklappen, verstauen Sie das Gurtschloss inder Tasche zwischen Rücksitzlehneund Sitzkissen. Dadurch kannverhindert werden, dass das Gurtschloss von der Rücksitzlehnebeschädigt wird.
ACHTUNG-
Sicherheitsgurte hinten
Wenn Sie eine Rücksitzlehne
(2.und/oder 3.Sitzreihe) wieder in ihre aufrechte Stellung bringenmöchten, denken Sie bitte daran, das entsprechende Schultergurt
-band in die ordnungsgemäßePosition zu bringen. Dadurch wirdverhindert, dass der Gurt von dem Sitz eingeklemmt wird.
Page 44 of 749
Sicherheitssysteme Ihres Fahrzeugs
22
3

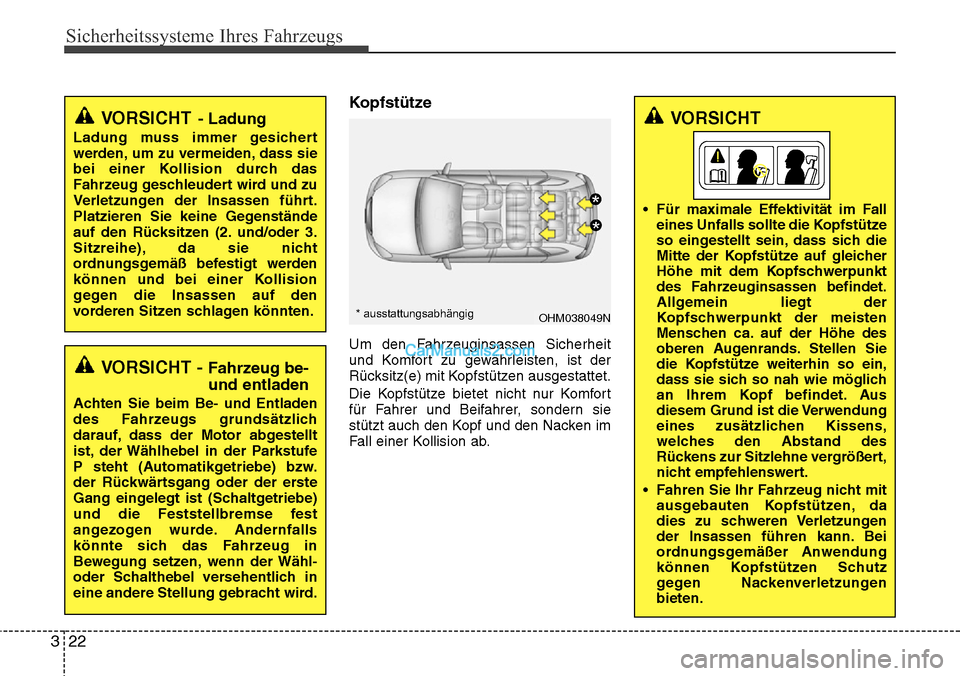

Kopfstütze
Um den Fahrzeuginsassen Sicherheit
und Komfort zu gewährleisten, ist der
Rücksitz(e) mit Kopfstützen ausgestattet.
Die Kopfstütze bietet nicht nur Komfort
für Fahrer und Beifahrer, sondern sie
stützt auch den Kopf und den Nacken im
Fall einer Kollision ab.
VORSICHT- Ladung
Ladung muss immer gesichert
werden, um zu vermeiden, dass sie
bei einer Kollision durch das
Fahrzeug geschleudert wird und zu
Verletzungen der Insassen führt.
Platzieren Sie keine Gegenstände
auf den Rücksitzen (2. und/oder 3.
Sitzreihe), da sie nicht
ordnungsgemäß befestigt werden
können und bei einer Kollision
gegen die Insassen auf den
vorderen Sitzen schlagen könnten.
VORSICHT - Fahrzeug be-
und entladen
Achten Sie beim Be- und Entladen
des Fahrzeugs grundsätzlich
darauf, dass der Motor abgestellt
ist, der Wählhebel in der Parkstufe
P steht (Automatikgetriebe) bzw.
der Rückwärtsgang oder der erste
Gang eingelegt ist (Schaltgetriebe)
und die Feststellbremse fest
angezogen wurde. Andernfalls
könnte sich das Fahrzeug in
Bewegung setzen, wenn der Wähl-
oder Schalthebel versehentlich in
eine andere Stellung gebracht wird.
VORSICHT
• Für maximale Effektivität im Fall
eines Unfalls sollte die Kopfstütze
so eingestellt sein, dass sich die
Mitte der Kopfstütze auf gleicher
Höhe mit dem Kopfschwerpunkt
des Fahrzeuginsassen befindet.
Allgemein liegt der
Kopfschwerpunkt der meisten
Menschen ca. auf der Höhe des
oberen Augenrands. Stellen Sie
die Kopfstütze weiterhin so ein,
dass sie sich so nah wie möglich
an Ihrem Kopf befindet. Aus
diesem Grund ist die Verwendung
eines zusätzlichen Kissens,
welches den Abstand des
Rückens zur Sitzlehne vergrößert,
nicht empfehlenswert.
• Fahren Sie Ihr Fahrzeug nicht mit ausgebauten Kopfstützen, da
dies zu schweren Verletzungen
der Insassen führen kann. Bei
ordnungsgemäßer Anwendung
können Kopfstützen Schutz
gegen Nackenverletzungen
bieten.
OHM038049N
*
*
* ausstattungsabhängig
Page 45 of 749
323
Sicherheitssysteme Ihres Fahrzeugs
Einstellung der Höhe
So heben Sie die Kopfstütze an:
1. Ziehen Sie sie bis zur gewünschtenPosition (1) nach oben.
So senken Sie die Kopfstütze ab:
1. Drücken Sie die Entriegelungstaste (2) an der Kopfstützenhalterung und
halten Sie die Taste gedrückt.
2. Drücken Sie die Kopfstütze bis zur gewünschten Position (3) nach unten.
Aus- und Einbau
So entfernen Sie die Kopfstütze:
1. Ziehen Sie sie bis zum Anschlag nachoben.
2. Drücken Sie die Entriegelungstaste (1), während Sie die Kopfstütze nach
oben (2) ziehen.
So bauen Sie die Kopfstütze wieder ein:
1. Führen Sie die Stangen (3) der Kopfstütze in die Öffnungen ein,
während Sie die Entriegelungstaste (1)
drücken.
2. Stellen Sie gewünschte Höhe der Kopfstütze ein.
ODM032023ODM032024
VORSICHT
Achten Sie darauf, dass die
Kopfstütze in ihrer Stellung
einrastet, nachdem Sie eingestellt
wurde, um den Fahrzeuginsassen
gut zu schützen.
Page 46 of 749
Sicherheitssysteme Ihres Fahrzeugs
24
3

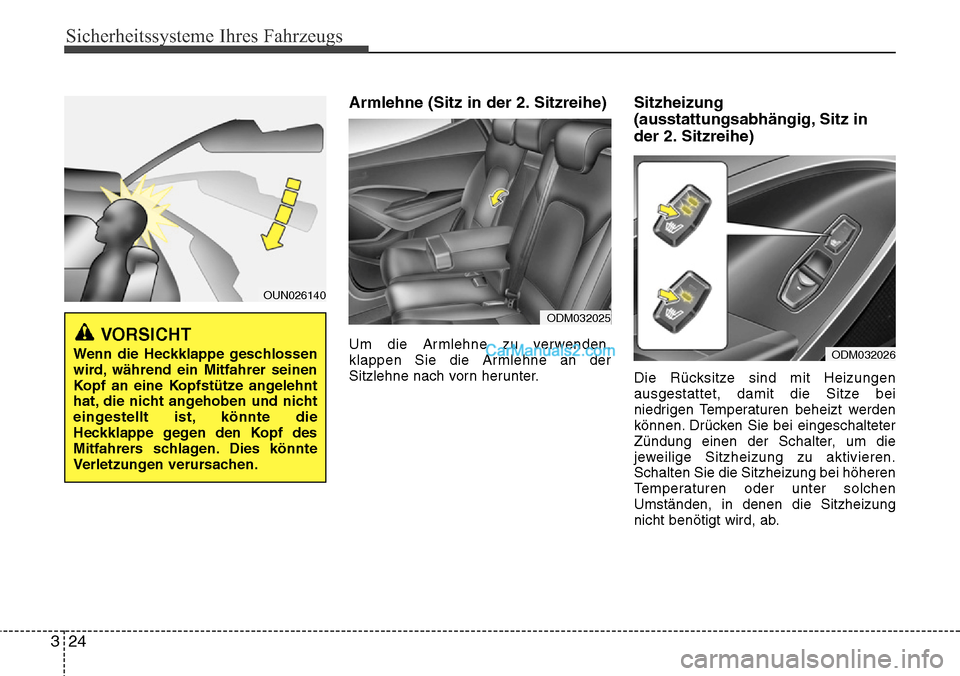

Armlehne (Sitz in der 2. Sitzreihe)
Um die Armlehne zu verwenden,
klappen Sie die Armlehne an der
Sitzlehne nach vorn herunter.
Sitzheizung
(ausstattungsabhängig, Sitz in
der 2. Sitzreihe)
Die Rücksitze sind mit Heizungen
ausgestattet, damit die Sitze bei
niedrigen Temperaturen beheizt werden
können. Drücken Sie bei eingeschalteter
Zündung einen der Schalter, um die
jeweilige Sitzheizung zu aktivieren.
Schalten Sie die Sitzheizung bei höheren
Temperaturen oder unter solchen
Umständen, in denen die Sitzheizung
nicht benötigt wird, ab.
ODM032025
ODM032026
OUN026140
VORSICHT
Wenn die Heckklappe geschlossen
wird, während ein Mitfahrer seinen
Kopf an eine Kopfstütze angelehnt
hat, die nicht angehoben und nicht
eingestellt ist, könnte die
Heckklappe gegen den Kopf des
Mitfahrers schlagen. Dies könnte
Verletzungen verursachen.
Page 47 of 749
325
Sicherheitssysteme Ihres Fahrzeugs

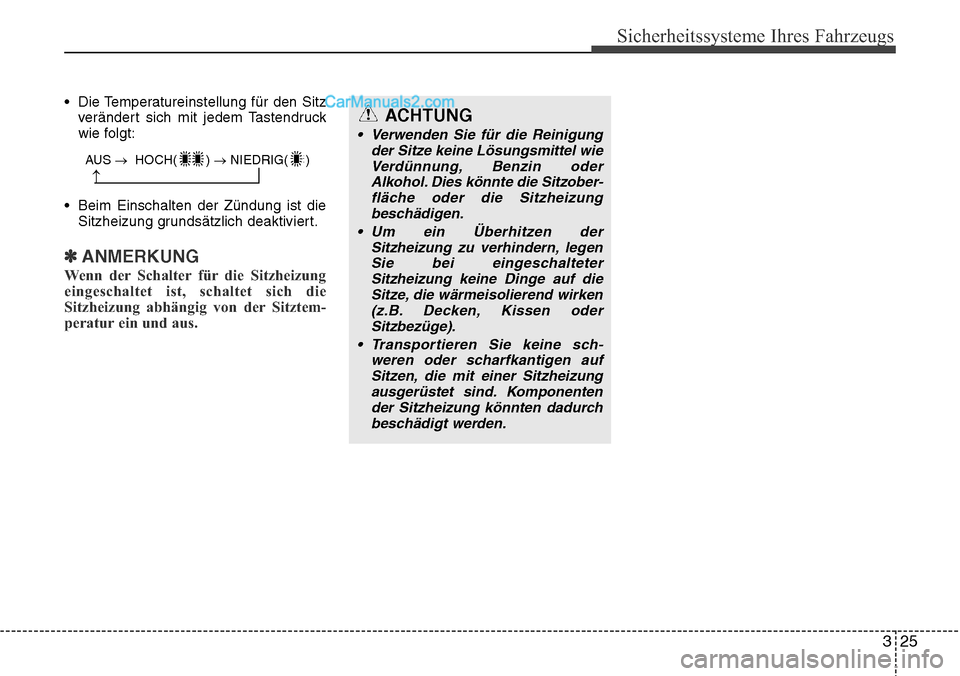

• Die Temperatureinstellung für den Sitzverändert sich mit jedem Tastendruck
wie folgt:
• Beim Einschalten der Zündung ist die Sitzheizung grundsätzlich deaktiviert.
✽ANMERKUNG
Wenn der Schalter für die Sitzheizung
eingeschaltet ist, schaltet sich die
Sitzheizung abhängig von der Sitztem-
peratur ein und aus.
ACHTUNG
• Verwenden Sie für die Reinigung der Sitze keine Lösungsmittel wieVerdünnung, Benzin oderAlkohol. Dies könnte die Sitzober -
fläche oder die Sitzheizung beschädigen.
• Um ein Überhitz
en der
Sitzheizung zu verhindern, legen Sie bei eingeschalteterSitzheizung keine Dinge auf dieSitze, die wärmeisolierend wirken(z.B. Decken, Kissen oderSitzbezüge).
• Transportieren Sie keine sch- weren oder scharfkantigen aufSitz en, die mit einer Sitzheizung
ausg erüstet sind.
Komponenten
der Sitzheizung könnten dadurch beschädigt werden.
AUS → HOCH( ) → NIEDRIG( )
→
Page 48 of 749
Sicherheitssysteme Ihres Fahrzeugs
26
3

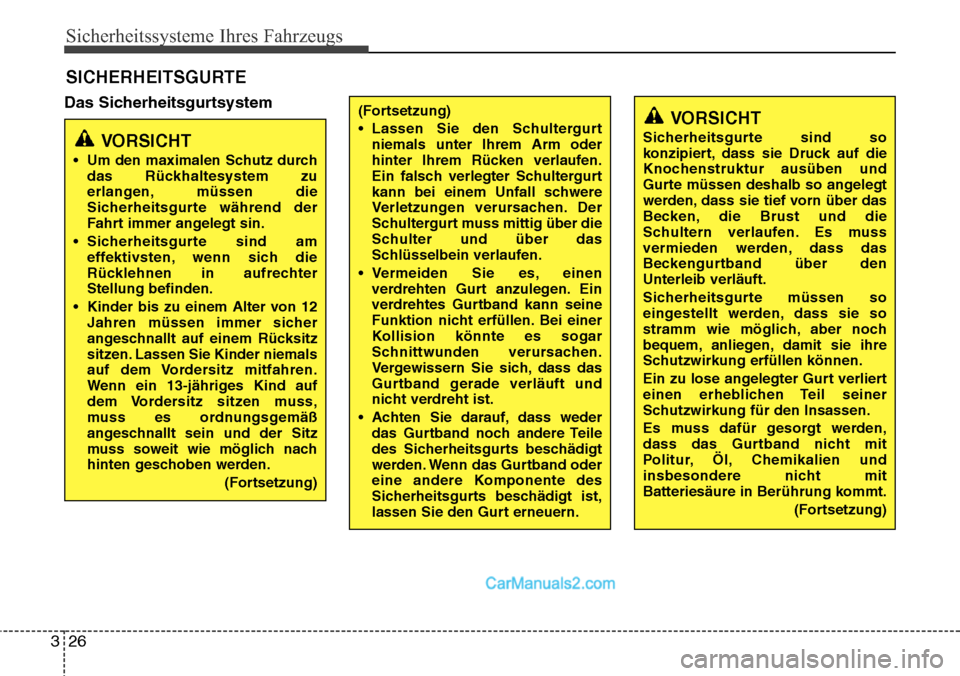

Das Sicherheitsgurtsystem
SICHERHEITSGURTE
VORSICHT
• Um den maximalen Schutz durch
das Rückhaltesystem zu
erlangen, müssen die
Sicherheitsgurte während der
Fahrt immer angelegt sin.
• Sicherheitsgurte sind am effektivsten, wenn sich die
Rücklehnen in aufrechter
Stellung befinden.
• Kinder bis zu einem Alter von 12 Jahren müssen immer sicher
angeschnallt auf einem Rücksitz
sitzen. Lassen Sie Kinder niemals
auf dem Vordersitz mitfahren.
Wenn ein 13-jähriges Kind auf
dem Vordersitz sitzen muss,
muss es ordnungsgemäß
angeschnallt sein und der Sitz
muss soweit wie möglich nach
hinten geschoben werden.
(Fortsetzung)
VORSICHT
Sicherheitsgurte sind so
konzipiert, dass sie Druck auf die
Knochenstruktur ausüben und
Gurte müssen deshalb so angelegt
werden, dass sie tief vorn über das
Becken, die Brust und die
Schultern verlaufen. Es muss
vermieden werden, dass das
Beckengurtband über den
Unterleib verläuft.
Sicherheitsgurte müssen so
eingestellt werden, dass sie so
stramm wie möglich, aber noch
bequem, anliegen, damit sie ihre
Schutzwirkung erfüllen können.
Ein zu lose angelegter Gurt verliert
einen erheblichen Teil seiner
Schutzwirkung für den Insassen.
Es muss dafür gesorgt werden,
dass das Gurtband nicht mit
Politur, Öl, Chemikalien und
insbesondere nicht mit
Batteriesäure in Berührung kommt. (Fortsetzung)
(Fortsetzung)
• Lassen Sie den Schultergurtniemals unter Ihrem Arm oder
hinter Ihrem Rücken verlaufen.
Ein falsch verlegter Schultergurt
kann bei einem Unfall schwere
Verletzungen verursachen. Der
Schultergurt muss mittig über die
Schulter und über das
Schlüsselbein verlaufen.
• Vermeiden Sie es, einen verdrehten Gurt anzulegen. Ein
verdrehtes Gurtband kann seine
Funktion nicht erfüllen. Bei einer
Kollision könnte es sogar
Schnittwunden verursachen.
Vergewissern Sie sich, dass das
Gurtband gerade verläuft und
nicht verdreht ist.
• Achten Sie darauf, dass weder das Gurtband noch andere Teile
des Sicherheitsgurts beschädigt
werden. Wenn das Gurtband oder
eine andere Komponente des
Sicherheitsgurts beschädigt ist,
lassen Sie den Gurt erneuern.
Page 49 of 749
327
Sicherheitssysteme Ihres Fahrzeugs

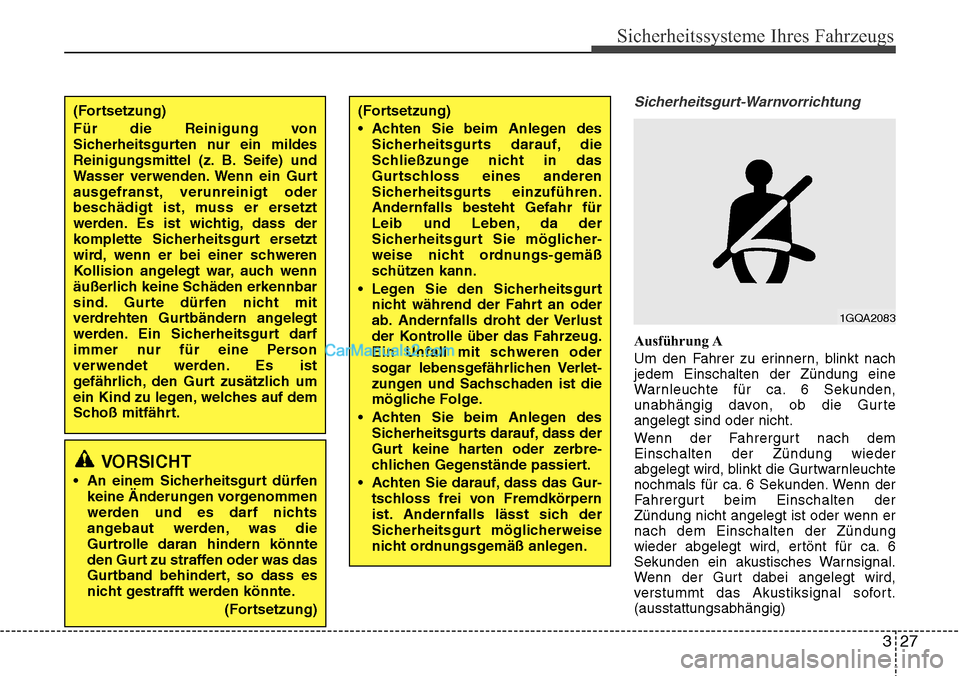

Sicherheitsgurt-Warnvorrichtung
Ausführung A
Um den Fahrer zu erinnern, blinkt nach
jedem Einschalten der Zündung eine
Warnleuchte für ca. 6 Sekunden,
unabhängig davon, ob die Gurte
angelegt sind oder nicht.
Wenn der Fahrergurt nach dem
Einschalten der Zündung wieder
abgelegt wird, blinkt die Gurtwarnleuchte
nochmals für ca. 6 Sekunden. Wenn der
Fahrergurt beim Einschalten der
Zündung nicht angelegt ist oder wenn er
nach dem Einschalten der Zündung
wieder abgelegt wird, ertönt für ca. 6
Sekunden ein akustisches Warnsignal.
Wenn der Gurt dabei angelegt wird,
verstummt das Akustiksignal sofort.
(ausstattungsabhängig)
(Fortsetzung)
Für die Reinigung von
Sicherheitsgurten nur ein mildes
Reinigungsmittel (z. B. Seife) und
Wasser verwenden. Wenn ein Gurt
ausgefranst, verunreinigt oder
beschädigt ist, muss er ersetzt
werden. Es ist wichtig, dass der
komplette Sicherheitsgurt ersetzt
wird, wenn er bei einer schweren
Kollision angelegt war, auch wenn
äußerlich keine Schäden erkennbar
sind. Gurte dürfen nicht mit
verdrehten Gurtbändern angelegt
werden. Ein Sicherheitsgurt darf
immer nur für eine Person
verwendet werden. Es ist
gefährlich, den Gurt zusätzlich um
ein Kind zu legen, welches auf dem
Schoß mitfährt.
VORSICHT
• An einem Sicherheitsgurt dürfenkeine Änderungen vorgenommen
werden und es darf nichts
angebaut werden, was die
Gurtrolle daran hindern könnte
den Gurt zu straffen oder was das
Gurtband behindert, so dass es
nicht gestrafft werden könnte.
(Fortsetzung)
1GQA2083
(Fortsetzung)
• Achten Sie beim Anlegen desSicherheitsgurts darauf, die
Schließzunge nicht in das
Gurtschloss eines anderen
Sicherheitsgurts einzuführen.
Andernfalls besteht Gefahr für
Leib und Leben, da der
Sicherheitsgurt Sie möglicher -
weise nicht ordnungs-gemäß
sc hützen kann.
• Leg
en Sie den Sicherheitsgurt
nicht während der Fahrt an oder
ab. Andernfalls droht der Verlust
der Kontrolle über das Fahrzeug.
Ein Unfall mit schweren oder
sogar lebensgefährlichen Verlet-
zungen und Sachschaden ist die
mögliche Folge.
• Achten Sie beim Anlegen des Sicherheitsgurts darauf, dass der
Gurt keine harten oder zerbre -
chlichen Gegenstände passiert.
• Achten Sie darauf ,
dass das Gur-
tschloss frei von Fremdkörpern
ist. Andernfalls lässt sich der
Sic herheitsgur
t möglicherweise
nicht ordnungsgemäß anlegen.
Page 50 of 749

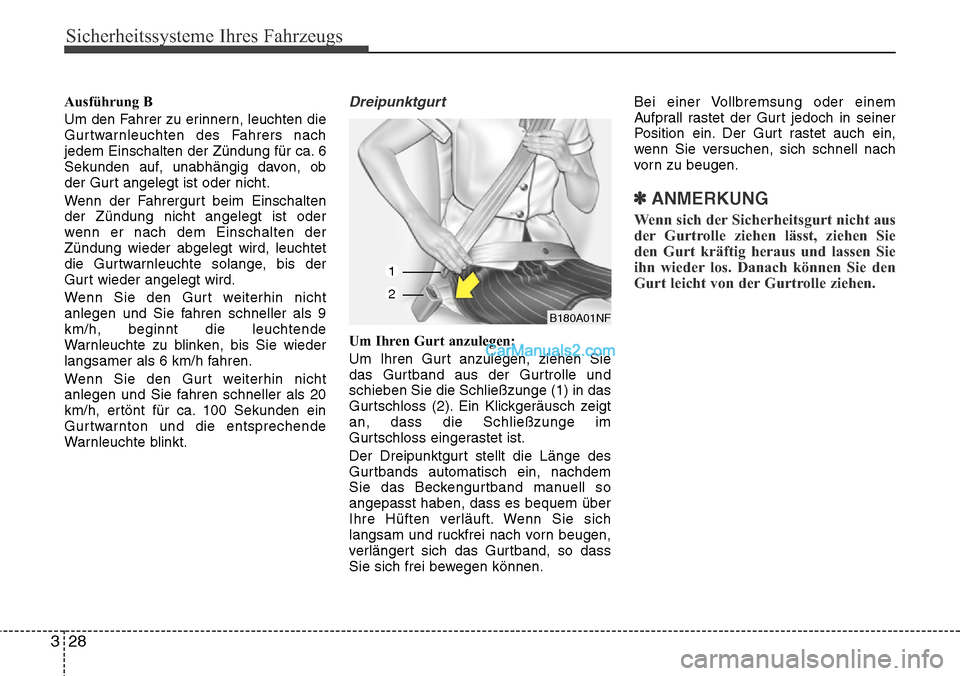

Sicherheitssysteme Ihres Fahrzeugs
28
3
Ausführung B
Um den Fahrer zu erinnern, leuchten die
Gurtwarnleuchten des Fahrers nach
jedem Einschalten der Zündung für ca. 6
Sekunden auf, unabhängig davon, ob
der Gurt angelegt ist oder nicht.
Wenn der Fahrergurt beim Einschalten
der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten der
Zündung wieder abgelegt wird, leuchtet
die Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als 9
km/h, beginnt die leuchtende
Warnleuchte zu blinken, bis Sie wieder
langsamer als 6 km/h fahren.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als 20
km/h, ertönt für ca. 100 Sekunden ein
Gurtwarnton und die entsprechende
Warnleuchte blinkt.Dreipunktgurt
Um Ihren Gurt anzulegen:
Um Ihren Gurt anzulegen, ziehen Sie
das Gurtband aus der Gurtrolle und
schieben Sie die Schließzunge (1) in das
Gurtschloss (2). Ein Klickgeräusch zeigt
an, dass die Schließzunge im
Gurtschloss eingerastet ist.
Der Dreipunktgurt stellt die Länge des
Gurtbands automatisch ein, nachdem
Sie das Beckengurtband manuell so
angepasst haben, dass es bequem über
Ihre Hüften verläuft. Wenn Sie sich
langsam und ruckfrei nach vorn beugen,
verlängert sich das Gurtband, so dass
Sie sich frei bewegen können. Bei einer Vollbremsung oder einem
Aufprall rastet der Gurt jedoch in seiner
Position ein. Der Gurt rastet auch ein,
wenn Sie versuchen, sich schnell nach
vorn zu beugen.
✽ANMERKUNG
Wenn sich der Sicherheitsgurt nicht aus
der Gurtrolle ziehen lässt, ziehen Sie
den Gurt kräftig heraus und lassen Sie
ihn wieder los. Danach können Sie den
Gurt leicht von der Gurtrolle ziehen.
B180A01NF
1
2
