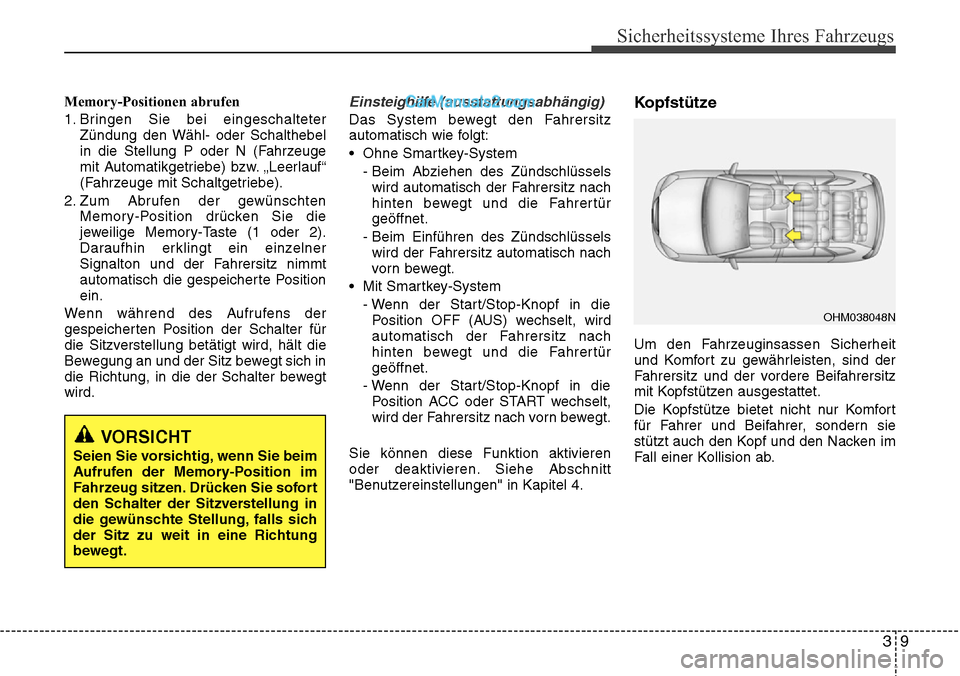

39
Sicherheitssysteme Ihres Fahrzeugs
Memory-Positionen abrufen
1. Bringen Sie bei eingeschalteterZündung den Wähl- oder Schalthebel
in die Stellung P oder N (Fahrzeuge
mit Automatikgetriebe) bzw. „Leerlauf“
(Fahrzeuge mit Schaltgetriebe).
2. Zum Abrufen der gewünschten Memory-Position drücken Sie die
jeweilige Memory-Taste (1 oder 2).
Daraufhin erklingt ein einzelner
Signalton und der Fahrersitz nimmt
automatisch die gespeicherte Position
ein.
Wenn während des Aufrufens der
gespeicherten Position der Schalter für
die Sitzverstellung betätigt wird, hält die
Bewegung an und der Sitz bewegt sich in
die Richtung, in die der Schalter bewegt
wird.Einsteighilfe (ausstattungsabhängig)
Das System bewegt den Fahrersitz
automatisch wie folgt:
• Ohne Smartkey-System - Beim Abziehen des Zündschlüsselswird automatisch der Fahrersitz nach
hinten bewegt und die Fahrertür
geöffnet.
- Beim Einführen des Zündschlüssels wird der Fahrersitz automatisch nach
vorn bewegt.
• Mit Smartkey-System - Wenn der Start/Stop-Knopf in diePosition OFF (AUS) wechselt, wird
automatisch der Fahrersitz nach
hinten bewegt und die Fahrertür
geöffnet.
- Wenn der Start/Stop-Knopf in die Position ACC oder START wechselt,
wird der Fahrersitz nach vorn bewegt.
Sie können diese Funktion aktivieren
oder deaktivieren. Siehe Abschnitt
"Benutzereinstellungen" in Kapitel 4.
Kopfstütze
Um den Fahrzeuginsassen Sicherheit
und Komfort zu gewährleisten, sind der
Fahrersitz und der vordere Beifahrersitz
mit Kopfstützen ausgestattet.
Die Kopfstütze bietet nicht nur Komfort
für Fahrer und Beifahrer, sondern sie
stützt auch den Kopf und den Nacken im
Fall einer Kollision ab.
VORSICHT
Seien Sie vorsichtig, wenn Sie beim
Aufrufen der Memory-Position im
Fahrzeug sitzen. Drücken Sie sofort
den Schalter der Sitzverstellung in
die gewünschte Stellung, falls sich
der Sitz zu weit in eine Richtung
bewegt.
OHM038048N
Page 32 of 749

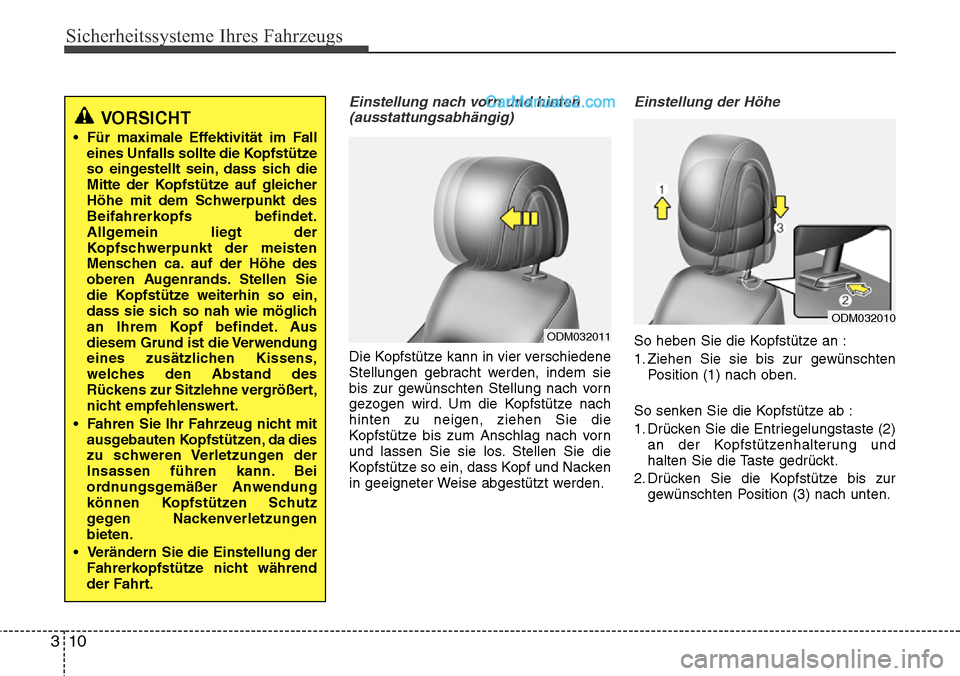

Sicherheitssysteme Ihres Fahrzeugs
10
3
Einstellung nach vorn und hinten
(ausstattungsabhängig)
Die Kopfstütze kann in vier verschiedene
Stellungen gebracht werden, indem sie
bis zur gewünschten Stellung nach vorn
gezogen wird. Um die Kopfstütze nach
hinten zu neigen, ziehen Sie die
Kopfstütze bis zum Anschlag nach vorn
und lassen Sie sie los. Stellen Sie die
Kopfstütze so ein, dass Kopf und Nacken
in geeigneter Weise abgestützt werden.
Einstellung der Höhe
So heben Sie die Kopfstütze an :
1. Ziehen Sie sie bis zur gewünschten Position (1) nach oben.
So senken Sie die Kopfstütze ab :
1. Drücken Sie die Entriegelungstaste (2) an der Kopfstützenhalterung und
halten Sie die Taste gedrückt.
2. Drücken Sie die Kopfstütze bis zur gewünschten Position (3) nach unten.
VORSICHT
• Für maximale Effektivität im Falleines Unfalls sollte die Kopfstütze
so eingestellt sein, dass sich die
Mitte der Kopfstütze auf gleicher
Höhe mit dem Schwerpunkt des
Beifahrerkopfs befindet.
Allgemein liegt der
Kopfschwerpunkt der meisten
Menschen ca. auf der Höhe des
oberen Augenrands. Stellen Sie
die Kopfstütze weiterhin so ein,
dass sie sich so nah wie möglich
an Ihrem Kopf befindet. Aus
diesem Grund ist die Verwendung
eines zusätzlichen Kissens,
welches den Abstand des
Rückens zur Sitzlehne vergrößert,
nicht empfehlenswert.
• Fahren Sie Ihr Fahrzeug nicht mit ausgebauten Kopfstützen, da dies
zu schweren Verletzungen der
Insassen führen kann. Bei
ordnungsgemäßer Anwendung
können Kopfstützen Schutz
gegen Nackenverletzungen
bieten.
• Verändern Sie die Einstellung der Fahrerkopfstütze nicht während
der Fahrt.
ODM032011
ODM032010
Page 33 of 749

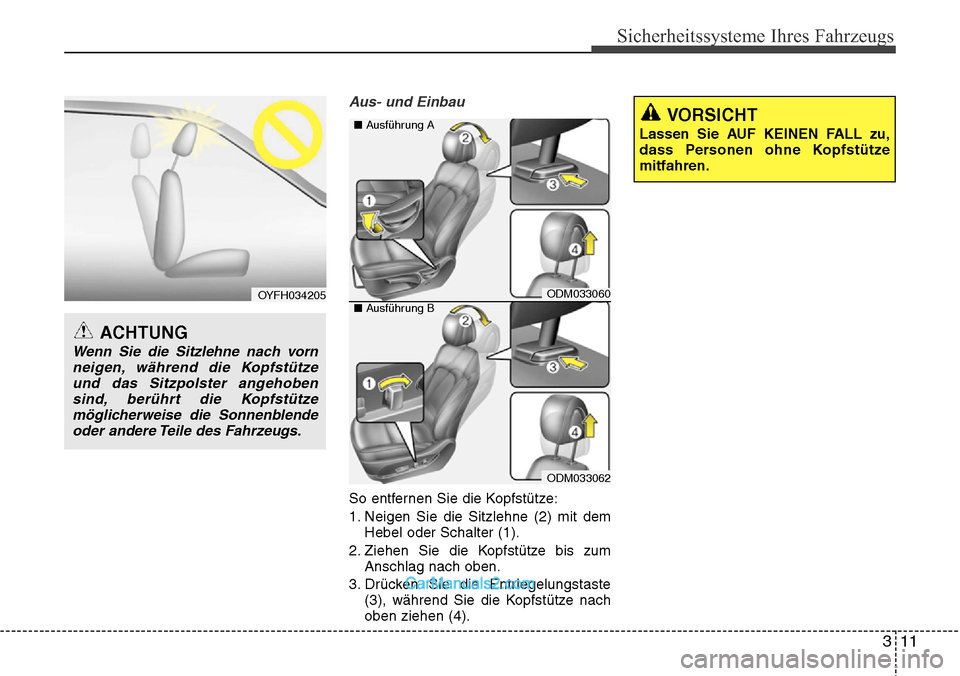

311
Sicherheitssysteme Ihres Fahrzeugs
Aus- und Einbau
So entfernen Sie die Kopfstütze:
1. Neigen Sie die Sitzlehne (2) mit demHebel oder Schalter (1).
2. Ziehen Sie die Kopfstütze bis zum Anschlag nach oben.
3. Drücken Sie die Entriegelungstaste (3), während Sie die Kopfstütze nach
oben ziehen (4).
ODM033060
ODM033062
■Ausführung A
■Ausführung B
VORSICHT
Lassen Sie AUF KEINEN FALL zu,
dass Personen ohne Kopfstütze
mitfahren.
OYFH034205
ACHTUNG
Wenn Sie die Sitzlehne nach vorn
neigen, während die Kopfstützeund das Sitzpolster angehobensind, berührt die Kopfstütze möglicherweise die Sonnenblendeoder andere Teile des Fahrzeugs.
Page 34 of 749

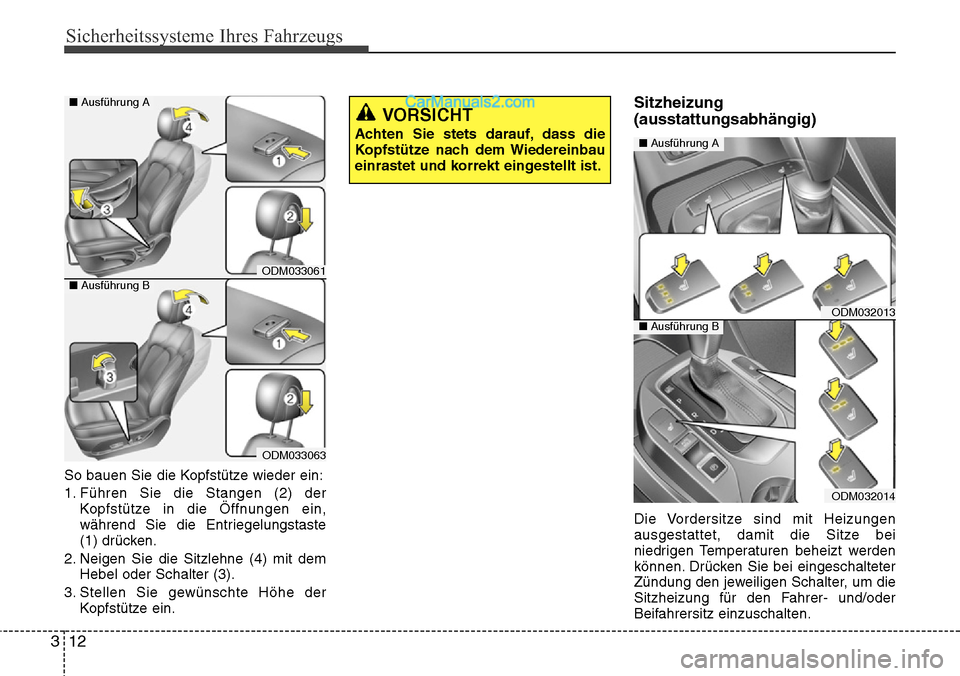

Sicherheitssysteme Ihres Fahrzeugs
12
3
So bauen Sie die Kopfstütze wieder ein:
1. Führen Sie die Stangen (2) der
Kopfstütze in die Öffnungen ein,
während Sie die Entriegelungstaste
(1) drücken.
2. Neigen Sie die Sitzlehne (4) mit dem Hebel oder Schalter (3).
3. Stellen Sie gewünschte Höhe der Kopfstütze ein.
Sitzheizung
(ausstattungsabhängig)
Die Vordersitze sind mit Heizungen
ausgestattet, damit die Sitze bei
niedrigen Temperaturen beheizt werden
können. Drücken Sie bei eingeschalteter
Zündung den jeweiligen Schalter, um die
Sitzheizung für den Fahrer- und/oder
Beifahrersitz einzuschalten.
ODM032013
ODM032014
■Ausführung A
■Ausführung B
VORSICHT
Achten Sie stets darauf, dass die
Kopfstütze nach dem Wiedereinbau
einrastet und korrekt eingestellt ist.
ODM033061
ODM033063
■Ausführung A
■Ausführung B
Page 35 of 749

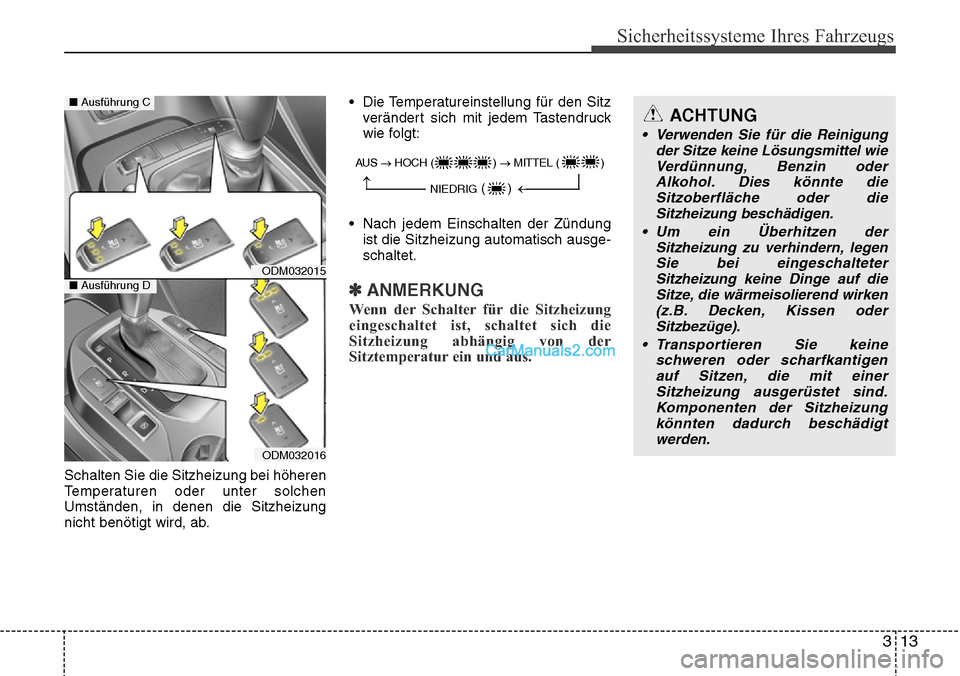

313
Sicherheitssysteme Ihres Fahrzeugs
Schalten Sie die Sitzheizung bei höheren
Temperaturen oder unter solchen
Umständen, in denen die Sitzheizung
nicht benötigt wird, ab.• Die Temperatureinstellung für den Sitz
verändert sich mit jedem Tastendruck
wie folgt:
• Nach jedem Einschalten der Zündung ist die Sitzheizung automatisch ausge-
schaltet.
✽ANMERKUNG
Wenn der Schalter für die Sitzheizung
eingeschaltet ist, schaltet sich die
Sitzheizung abhängig von der
Sitztemperatur ein und aus.
ACHTUNG
• Verwenden Sie für die Reinigung der Sitze keine Lösungsmittel wieVerdünnung, Benzin oder Alkohol. Dies könnte dieSitzoberfläche oder dieSitzheizung beschädigen.
• Um ein Überhitzen der Sitzheizung zu verhindern, legenSie bei eingeschalteter Sitzheizung keine Dinge auf dieSitze, die wärmeisolierend wirken (z.B. Decken, Kissen oderSitzbezüge).
• Transportieren Sie keine schweren oder scharfkantigenauf Sitzen, die mit einerSitzheizung ausgerüstet sind.Komponenten der Sitzheizungkönnten dadurch beschädigt werden.
ODM032015
ODM032016
■ Ausführung C
■Ausführung D
AUS → HOCH ( ) → MITTEL ( )
NIEDRIG
()→→
Page 36 of 749

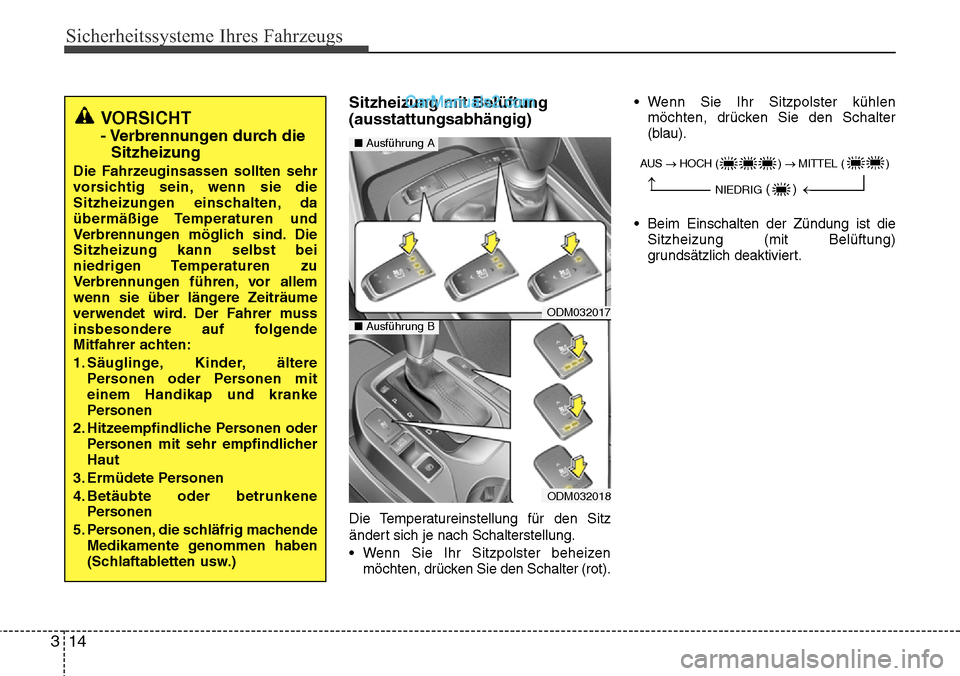

Sicherheitssysteme Ihres Fahrzeugs
14
3
Sitzheizung mit Belüftung
(ausstattungsabhängig)
Die Temperatureinstellung für den Sitz
ändert sich je nach Schalterstellung.
• Wenn Sie Ihr Sitzpolster beheizen
möchten, drücken Sie den Schalter (rot). • Wenn Sie Ihr Sitzpolster kühlen
möchten, drücken Sie den Schalter
(blau).
• Beim Einschalten der Zündung ist die Sitzheizung (mit Belüftung)
grundsätzlich deaktiviert.
AUS → HOCH ( ) → MITTEL ( )
NIEDRIG
()→→
ODM032017
ODM032018
■ Ausführung A
■Ausführung B
VORSICHT
- Verbrennungen durch die
Sitzheizung
Die Fahrzeuginsassen sollten sehr
vorsichtig sein, wenn sie die
Sitzheizungen einschalten, da
übermäßige Temperaturen und
Verbrennungen möglich sind. Die
Sitzheizung kann selbst bei
niedrigen Temperaturen zu
Verbrennungen führen, vor allem
wenn sie über längere Zeiträume
verwendet wird. Der Fahrer muss
insbesondere auf folgende
Mitfahrer achten:
1. Säuglinge, Kinder, ältere
Personen oder Personen mit
einem Handikap und kranke
Personen
2. Hitzeempfindliche Personen oder Personen mit sehr empfindlicher
Haut
3. Ermüdete Personen
4. Betäubte oder betrunkene Personen
5. Personen, die schläfrig machende Medikamente genommen haben
(Schlaftabletten usw.)
Page 37 of 749

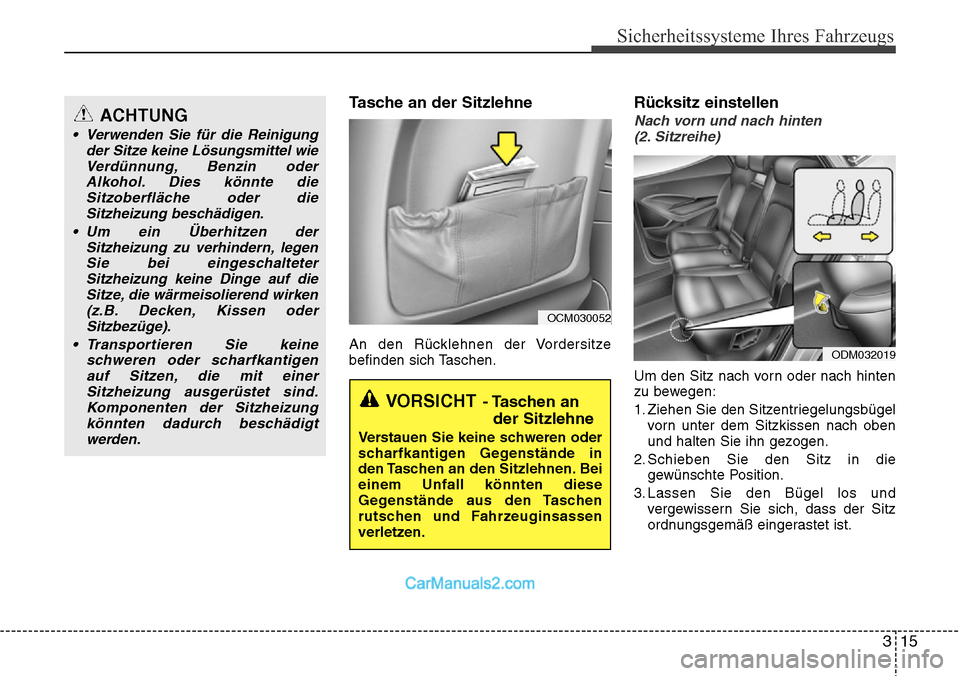

315
Sicherheitssysteme Ihres Fahrzeugs
Tasche an der Sitzlehne
An den Rücklehnen der Vordersitze
befinden sich Taschen.
Rücksitz einstellen
Nach vorn und nach hinten(2. Sitzreihe)
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie den Sitzentriegelungsbügel vorn unter dem Sitzkissen nach oben
und halten Sie ihn gezogen.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist.
ODM032019
OCM030052
VORSICHT- Taschen ander Sitzlehne
Verstauen Sie keine schweren oder
scharfkantigen Gegenstände in
den Taschen an den Sitzlehnen. Bei
einem Unfall könnten diese
Gegenstände aus den Taschen
rutschen und Fahrzeuginsassen
verletzen.
ACHTUNG
• Verwenden Sie für die Reinigung
der Sitze keine Lösungsmittel wieVerdünnung, Benzin oderAlkohol. Dies könnte dieSitzoberfläche oder die Sitzheizung beschädigen.
• Um ein Überhitzen der Sitzheizung zu verhindern, legenSie bei eingeschalteterSitzheizung keine Dinge auf dieSitze, die wärmeisolierend wirken(z.B. Decken, Kissen oderSitzbezüge).
• Transportieren Sie keine schweren oder scharfkantigenauf Sitzen, die mit einerSitzheizung ausgerüstet sind.Komponenten der Sitzheizung könnten dadurch beschädigtwerden.
Page 38 of 749

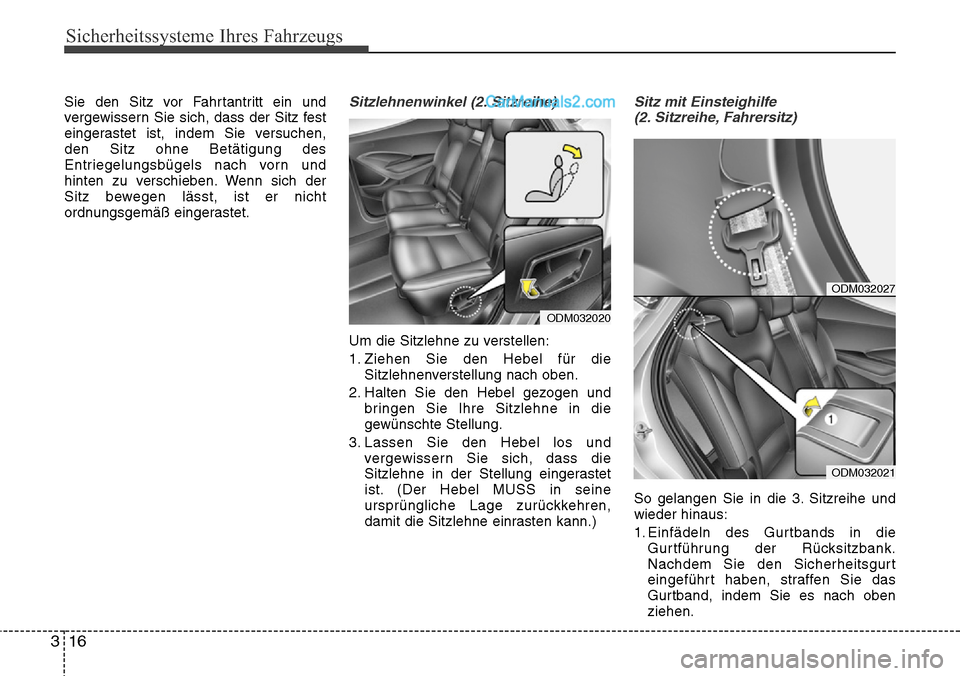

Sicherheitssysteme Ihres Fahrzeugs
16
3
Sie den Sitz vor Fahrtantritt ein und
vergewissern Sie sich, dass der Sitz fest
eingerastet ist, indem Sie versuchen,
den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben. Wenn sich der
Sitz bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.Sitzlehnenwinkel (2. Sitzreihe)
Um die Sitzlehne zu verstellen:
1. Ziehen Sie den Hebel für die
Sitzlehnenverstellung nach oben.
2. Halten Sie den Hebel gezogen und bringen Sie Ihre Sitzlehne in die
gewünschte Stellung.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Sitzlehne in der Stellung eingerastet
ist. (Der Hebel MUSS in seine
ursprüngliche Lage zurückkehren,
damit die Sitzlehne einrasten kann.)
Sitz mit Einsteighilfe(2. Sitzreihe, Fahrersitz)
So gelangen Sie in die 3. Sitzreihe und
wieder hinaus:
1. Einfädeln des Gurtbands in die Gurtführung der Rücksitzbank.
Nachdem Sie den Sicherheitsgurt
eingeführt haben, straffen Sie das
Gurtband, indem Sie es nach oben
ziehen.
ODM032027
ODM032021
ODM032020
Page 39 of 749

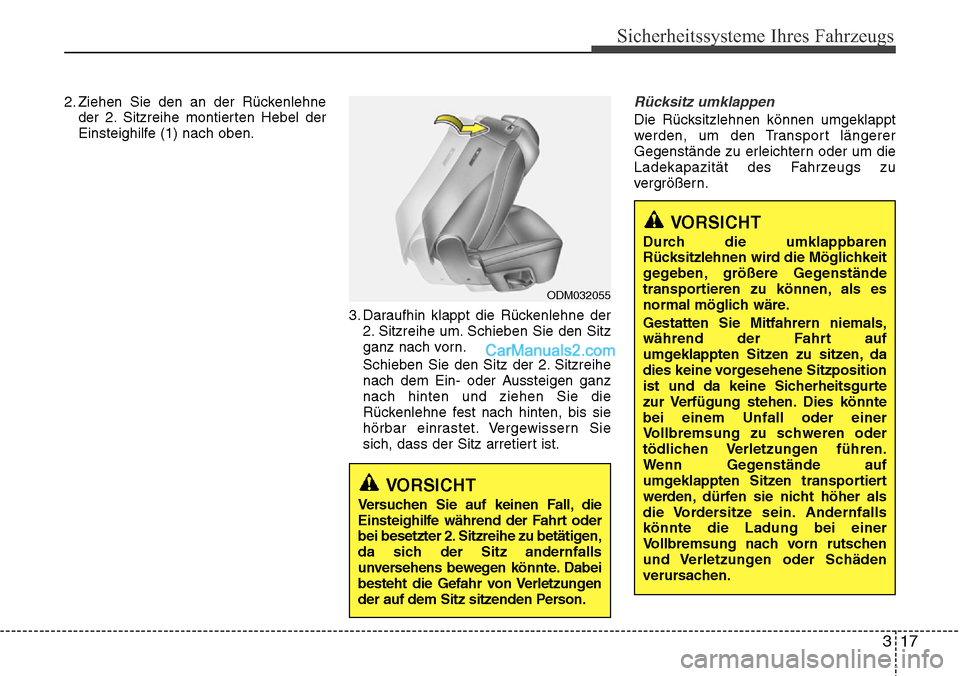

317
Sicherheitssysteme Ihres Fahrzeugs
2. Ziehen Sie den an der Rückenlehneder 2. Sitzreihe montierten Hebel der
Einsteighilfe (1) nach oben.
3. Daraufhin klappt die Rückenlehne der2. Sitzreihe um. Schieben Sie den Sitz
ganz nach vorn.
Schieben Sie den Sitz der 2. Sitzreihe
nach dem Ein- oder Aussteigen ganz
nach hinten und ziehen Sie die
Rückenlehne fest nach hinten, bis sie
hörbar einrastet. Vergewissern Sie
sich, dass der Sitz arretiert ist.Rücksitz umklappen
Die Rücksitzlehnen können umgeklappt
werden, um den Transport längerer
Gegenstände zu erleichtern oder um die
Ladekapazität des Fahrzeugs zu
vergrößern.
ODM032055
VORSICHT
Versuchen Sie auf keinen Fall, die
Einsteighilfe während der Fahrt oder
bei besetzter 2. Sitzreihe zu betätigen,
da sich der Sitz andernfalls
unversehens bewegen könnte. Dabei
besteht die Gefahr von Verletzungen
der auf dem Sitz sitzenden Person.
VORSICHT
Durch die umklappbaren
Rücksitzlehnen wird die Möglichkeit
gegeben, größere Gegenstände
transportieren zu können, als es
normal möglich wäre.
Gestatten Sie Mitfahrern niemals,
während der Fahrt auf
umgeklappten Sitzen zu sitzen, da
dies keine vorgesehene Sitzposition
ist und da keine Sicherheitsgurte
zur Verfügung stehen. Dies könnte
bei einem Unfall oder einer
Vollbremsung zu schweren oder
tödlichen Verletzungen führen.
Wenn Gegenstände auf
umgeklappten Sitzen transportiert
werden, dürfen sie nicht höher als
die Vordersitze sein. Andernfalls
könnte die Ladung bei einer
Vollbremsung nach vorn rutschen
und Verletzungen oder Schäden
verursachen.
Page 40 of 749

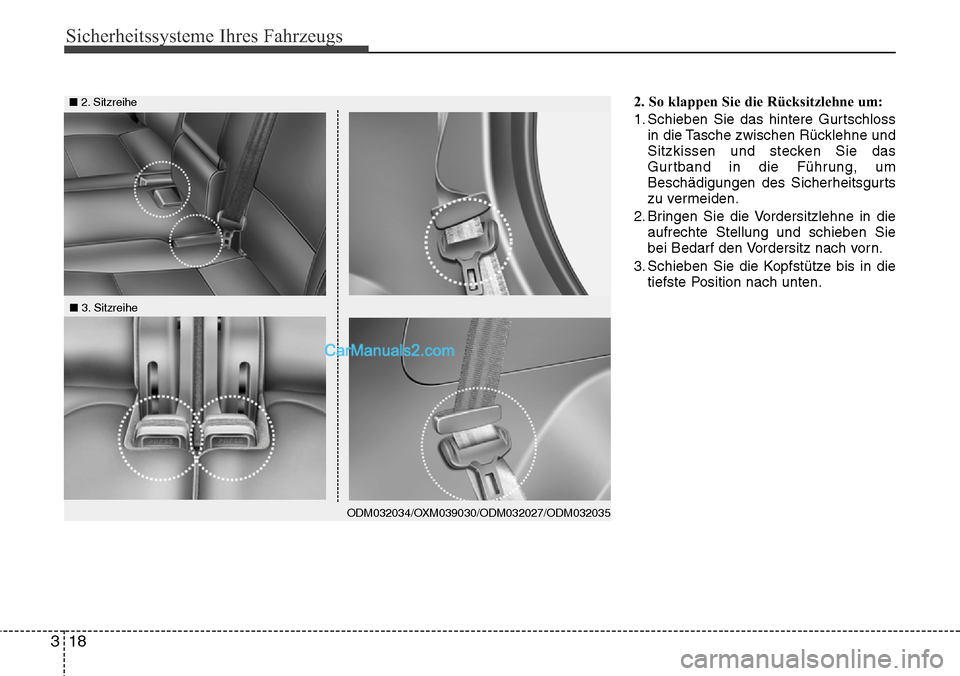

Sicherheitssysteme Ihres Fahrzeugs
18
3
2. So klappen Sie die Rücksitzlehne um:
1. Schieben Sie das hintere Gurtschloss
in die Tasche zwischen Rücklehne und
Sitzkissen und stecken Sie das
Gurtband in die Führung, um
Beschädigungen des Sicherheitsgurts
zu vermeiden.
2. Bringen Sie die Vordersitzlehne in die aufrechte Stellung und schieben Sie
bei Bedarf den Vordersitz nach vorn.
3. Schieben Sie die Kopfstütze bis in die tiefste Position nach unten.■ 2. Sitzreihe
ODM032034/OXM039030/ODM032027/ODM032035
■3. Sitzreihe
