184 4
Équipements de votre véhicule

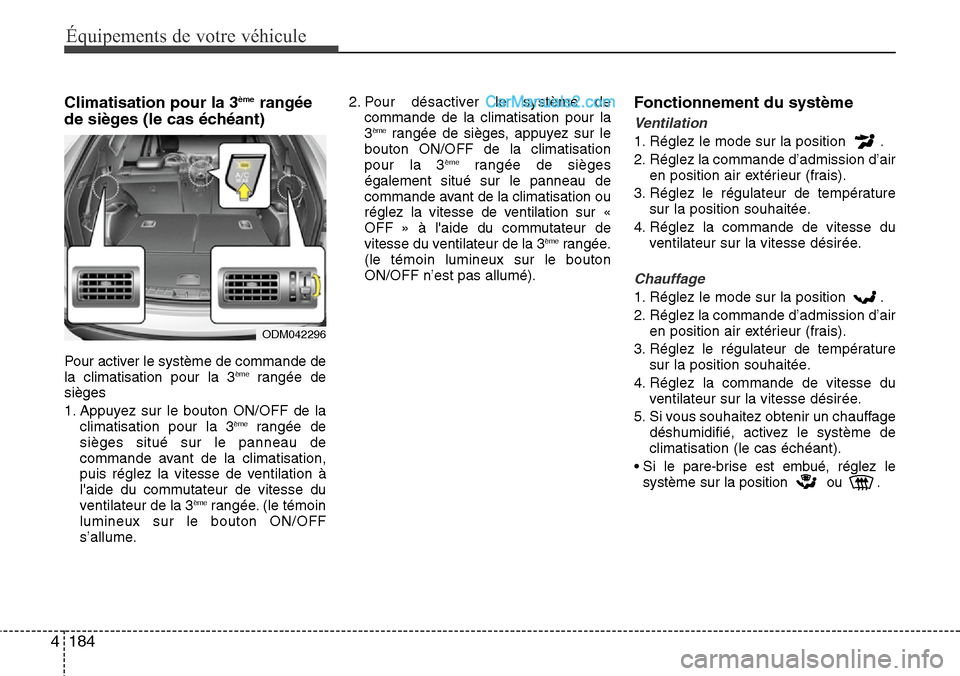

Climatisation pour la 3èmerangée
de sièges (le cas échéant)
Pour activer le système de commande de
la climatisation pour la 3èmerangée de
sièges
1. Appuyez sur le bouton ON/OFF de la
climatisation pour la 3
èmerangée de
sièges situé sur le panneau de
commande avant de la climatisation,
puis réglez la vitesse de ventilation à
l'aide du commutateur de vitesse du
ventilateur de la 3
èmerangée. (le témoin
lumineux sur le bouton ON/OFF
s’allume.2. Pour désactiver le système de
commande de la climatisation pour la
3
èmerangée de sièges, appuyez sur le
bouton ON/OFF de la climatisation
pour la 3
èmerangée de sièges
également situé sur le panneau de
commande avant de la climatisation ou
réglez la vitesse de ventilation sur «
OFF » à l'aide du commutateur de
vitesse du ventilateur de la 3
èmerangée.
(le témoin lumineux sur le bouton
ON/OFF n’est pas allumé).
Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
5. Si vous souhaitez obtenir un chauffage
déshumidifié, activez le système de
climatisation (le cas échéant).
• Si le pare-brise est embué, réglez le
système sur la position ou .
ODM042296

4185
Équipements de votre véhicule

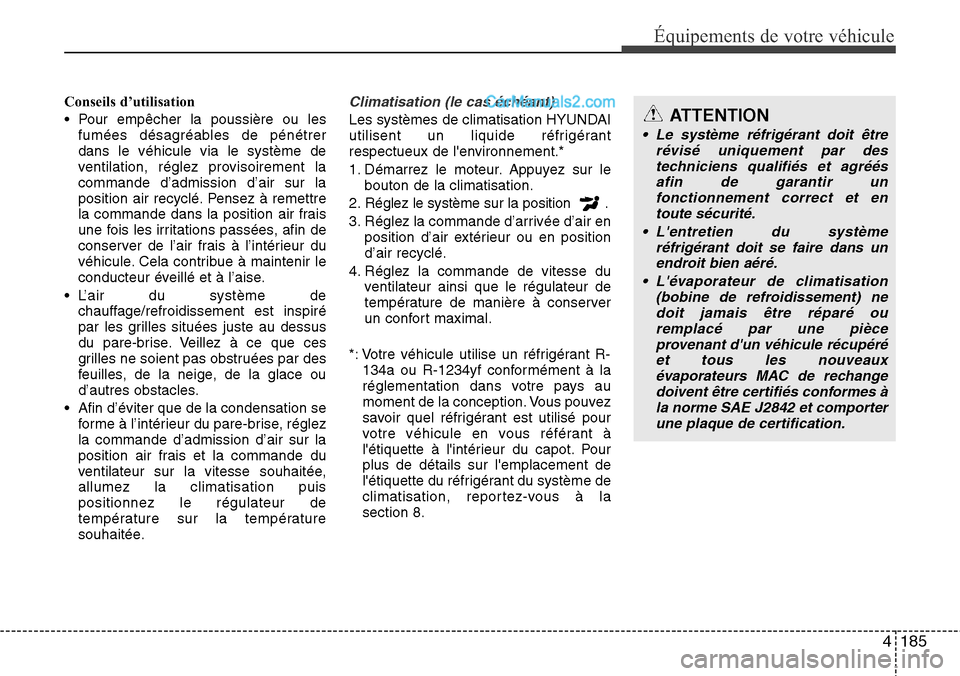

Conseils d’utilisation
• Pour empêcher la poussière ou les
fumées désagréables de pénétrer
dans le véhicule via le système de
ventilation, réglez provisoirement la
commande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
• L’air du système de
chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
• Afin d’éviter que de la condensation se
forme à l’intérieur du pare-brise, réglez
la commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,
allumez la climatisation puis
positionnez le régulateur de
température sur la température
souhaitée.Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
utilisent un liquide réfrigérant
respectueux de l'environnement.*
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position .
3. Réglez la commande d’arrivée d’air en
position d’air extérieur ou en position
d’air recyclé.
4. Réglez la commande de vitesse du
ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
*: Votre véhicule utilise un réfrigérant R-
134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour
votre véhicule en vous référant à
l'étiquette à l'intérieur du capot. Pour
plus de détails sur l'emplacement de
l'étiquette du réfrigérant du système de
climatisation, reportez-vous à la
section 8.ATTENTION
• Le système réfrigérant doit être
révisé uniquement par des
techniciens qualifiés et agréés
afin de garantir un
fonctionnement correct et en
toute sécurité.
• L'entretien du système
réfrigérant doit se faire dans un
endroit bien aéré.
• L'évaporateur de climatisation
(bobine de refroidissement) ne
doit jamais être réparé ou
remplacé par une pièce
provenant d'un véhicule récupéré
et tous les nouveaux
évaporateurs MAC de rechange
doivent être certifiés conformes à
la norme SAE J2842 et comporter
une plaque de certification.

186 4
Équipements de votre véhicule

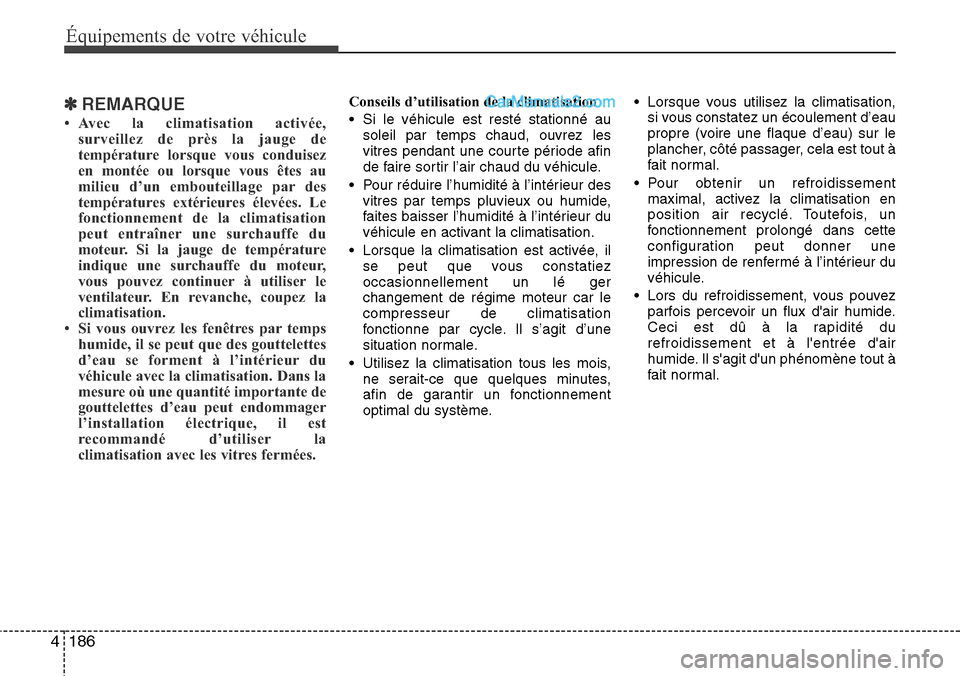

✽REMARQUE
• Avec la climatisation activée,
surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
• Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.
Conseils d’utilisation de la climatisation
• Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
• Pour réduire l’humidité à l’intérieur des
vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
• Lorsque la climatisation est activée, il
se peut que vous constatiez
occasionnellement un lé ger
changement de régime moteur car le
compresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
• Utilisez la climatisation tous les mois,
ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.• Lorsque vous utilisez la climatisation,
si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout à
fait normal.
• Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
• Lors du refroidissement, vous pouvez
parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité du
refroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.

4187
Équipements de votre véhicule
Filtre à air de la climatisation
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la poussière
et les autres polluants qui proviennent de
l’extérieur et pénètrent dans le véhicule
via le système de chauffage et de
climatisation. Au bout d’un certain temps,
l’accumulation de poussière ou d’autres
polluants dans le filtre peut réduire le flux
d’air provenant des ventilateurs. Aussi,
l’humidité se forme plus facilement à
l’intérieur du pare-brise, même lorsque la
position d’air extérieur (frais) est
sélectionnée. Dans ce cas de figure, nous
vous conseillons de confier le
remplacement du filtre à air de
climatisation de votre véhicule à un
concessionnaire HYUNDAI agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue soudainement,
nous vous conseillons de faire vérifier
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
Étiquette du fluide réfrigérant de
climatisation
❈L'étiquette du fluide réfrigérant de
climatisation de votre véhicule peut
différer de celle présentée dans
l'illustration.
1LDA5047
Air extérieur
Air recyclé
Filtre à air de la
climatisationSoufflerie
ÉvaporateurRadiateur de
chauffage
ODMECL2006
ODMECL2007 ■Par Exemple
Type B
Type A

188 4
Équipements de votre véhicule
Chaque symbole et spécification sur
l'étiquette du fluide réfrigérant de
climatisation possède la signification ci-
dessous :
1. Classification du fluide réfrigérant
2. Quantité de fluide réfrigérant
3.Classification du lubrifiant du
compresseur
Une étiquette située à l'intérieur du
compartiment moteur indique le type de
réfrigérant adapté au système de
climatisation de votre véhicule.
Pour plus d'informations sur
l'emplacement de cette étiquette,
reportez-vous à la section 8.Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent si vous remarquez une
anomalie au niveau du fonctionnement,
nous vous conseillons de faire inspecter
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
*: Votre véhicule utilise un réfrigérant R-
134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-134a*
Comme le réfrigérant est
à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est important
d'utiliser le type et la quantité
appropriés d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou entraîner
des blessures corporelles.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-1234yf*
Comme le réfrigérant est
relativement inflammable
et à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est
important d'utiliser le type
et la quantité appropriés
d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessures corporelles.

4189
Équipements de votre véhicule

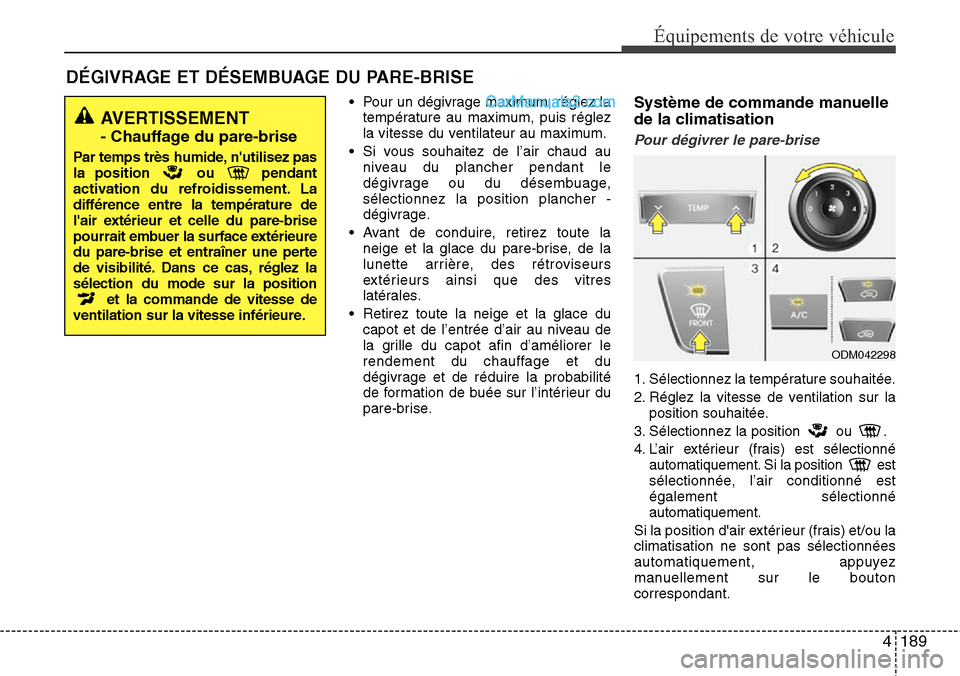

DÉGIVRAGE ET DÉSEMBUAGE DU PARE-BRISE
• Pour un dégivrage maximum, réglez la
température au maximum, puis réglez
la vitesse du ventilateur au maximum.
• Si vous souhaitez de l’air chaud au
niveau du plancher pendant le
dégivrage ou du désembuage,
sélectionnez la position plancher -
dégivrage.
• Avant de conduire, retirez toute la
neige et la glace du pare-brise, de la
lunette arrière, des rétroviseurs
extérieurs ainsi que des vitres
latérales.
• Retirez toute la neige et la glace du
capot et de l’entrée d’air au niveau de
la grille du capot afin d’améliorer le
rendement du chauffage et du
dégivrage et de réduire la probabilité
de formation de buée sur l’intérieur du
pare-brise.Système de commande manuelle
de la climatisation
Pour dégivrer le pare-brise
1. Sélectionnez la température souhaitée.
2. Réglez la vitesse de ventilation sur la
position souhaitée.
3. Sélectionnez la position ou .
4. L’air extérieur (frais) est sélectionné
automatiquement. Si la position est
sélectionnée, l’air conditionné est
également sélectionné
automatiquement.
Si la position d'air extérieur (frais) et/ou la
climatisation ne sont pas sélectionnées
automatiquement, appuyez
manuellement sur le bouton
correspondant.
AVERTISSEMENT
- Chauffage du pare-brise
Par temps très humide, n'utilisez pas
la position ou pendant
activation du refroidissement. La
différence entre la température de
l'air extérieur et celle du pare-brise
pourrait embuer la surface extérieure
du pare-brise et entraîner une perte
de visibilité. Dans ce cas, réglez la
sélection du mode sur la position
et la commande de vitesse de
ventilation sur la vitesse inférieure.
ODM042298

190 4
Équipements de votre véhicule

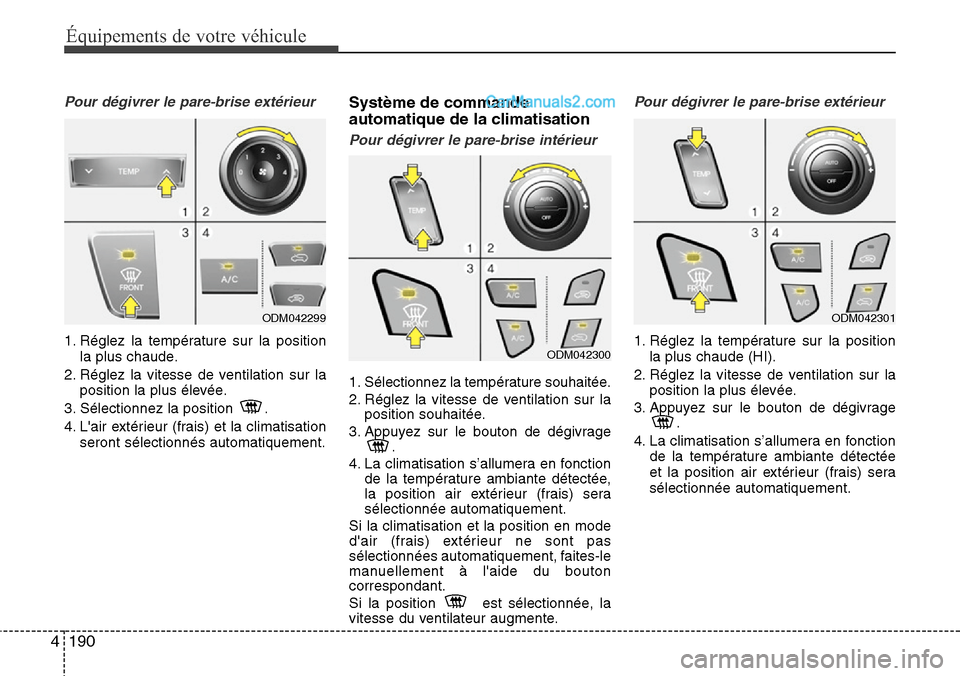

Pour dégivrer le pare-brise extérieur
1. Réglez la température sur la position
la plus chaude.
2. Réglez la vitesse de ventilation sur la
position la plus élevée.
3. Sélectionnez la position .
4. L'air extérieur (frais) et la climatisation
seront sélectionnés automatiquement.
Système de commande
automatique de la climatisation
Pour dégivrer le pare-brise intérieur
1. Sélectionnez la température souhaitée.
2. Réglez la vitesse de ventilation sur la
position souhaitée.
3. Appuyez sur le bouton de dégivrage
.
4. La climatisation s’allumera en fonction
de la température ambiante détectée,
la position air extérieur (frais) sera
sélectionnée automatiquement.
Si la climatisation et la position en mode
d'air (frais) extérieur ne sont pas
sélectionnées automatiquement, faites-le
manuellement à l'aide du bouton
correspondant.
Si la position est sélectionnée, la
vitesse du ventilateur augmente.
Pour dégivrer le pare-brise extérieur
1. Réglez la température sur la position
la plus chaude (HI).
2. Réglez la vitesse de ventilation sur la
position la plus élevée.
3. Appuyez sur le bouton de dégivrage
.
4. La climatisation s’allumera en fonction
de la température ambiante détectée
et la position air extérieur (frais) sera
sélectionnée automatiquement.
ODM042299
ODM042300
ODM042301

4191
Équipements de votre véhicule

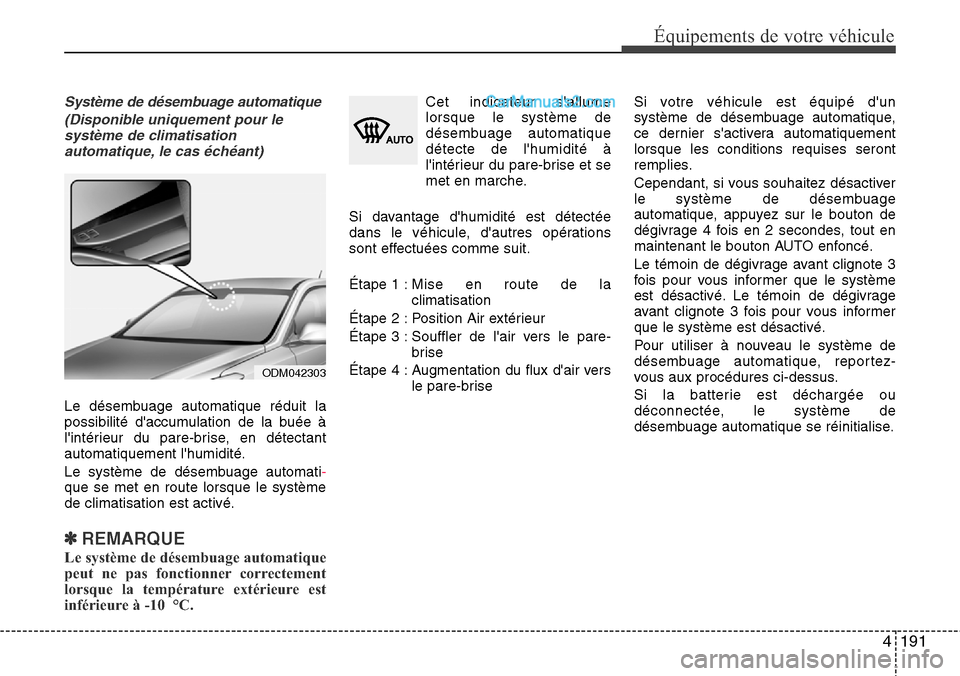

Système de désembuage automatique
(Disponible uniquement pour le
système de climatisation
automatique, le cas échéant)
Le désembuage automatique réduit la
possibilité d'accumulation de la buée à
l'intérieur du pare-brise, en détectant
automatiquement l'humidité.
Le système de désembuage automati-
que se met en route lorsque le système
de climatisation est activé.
✽REMARQUE
Le système de désembuage automatique
peut ne pas fonctionner correctement
lorsque la température extérieure est
inférieure à -10 °C.
Cet indicateur s'allume
lorsque le système de
désembuage automatique
détecte de l'humidité à
l'intérieur du pare-brise et se
met en marche.
Si davantage d'humidité est détectée
dans le véhicule, d'autres opérations
sont effectuées comme suit.
Étape 1 :Mise en route de la
climatisation
Étape 2 : Position Air extérieur
Étape 3 : Souffler de l'air vers le pare-
brise
Étape 4 : Augmentation du flux d'air vers
le pare-briseSi votre véhicule est équipé d'un
système de désembuage automatique,
ce dernier s'activera automatiquement
lorsque les conditions requises seront
remplies.
Cependant, si vous souhaitez désactiver
le système de désembuage
automatique, appuyez sur le bouton de
dégivrage 4 fois en 2 secondes, tout en
maintenant le bouton AUTO enfoncé.
Le témoin de dégivrage avant clignote 3
fois pour vous informer que le système
est désactivé. Le témoin de dégivrage
avant clignote 3 fois pour vous informer
que le système est désactivé.
Pour utiliser à nouveau le système de
désembuage automatique, reportez-
vous aux procédures ci-dessus.
Si la batterie est déchargée ou
déconnectée, le système de
désembuage automatique se réinitialise.
ODM042303

192 4
Équipements de votre véhicule

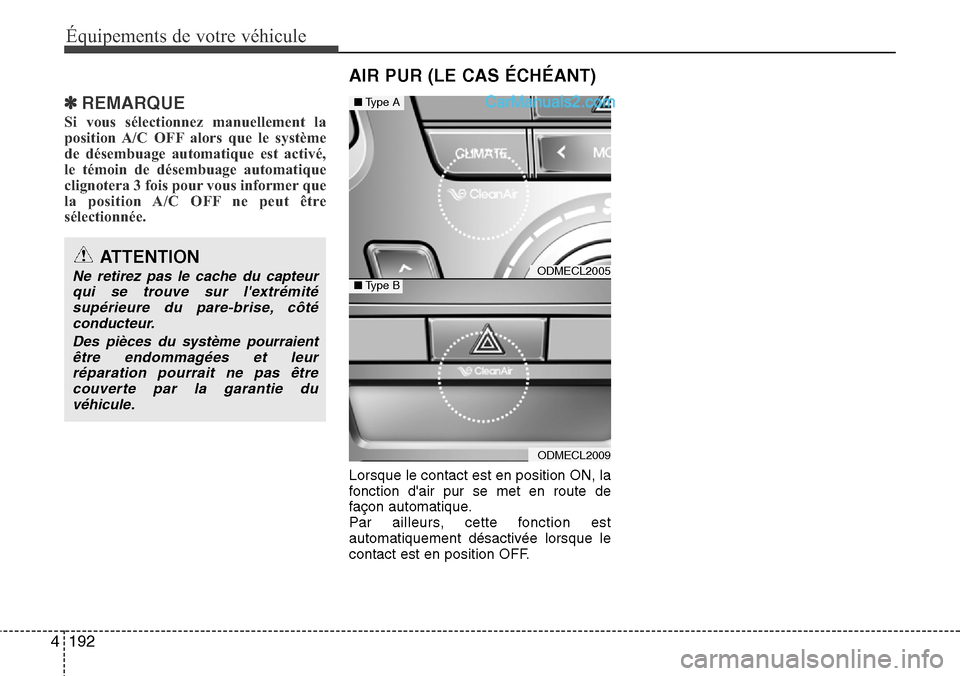

✽REMARQUE
Si vous sélectionnez manuellement la
position A/C OFF alors que le système
de désembuage automatique est activé,
le témoin de désembuage automatique
clignotera 3 fois pour vous informer que
la position A/C OFF ne peut être
sélectionnée.
Lorsque le contact est en position ON, la
fonction d'air pur se met en route de
façon automatique.
Par ailleurs, cette fonction est
automatiquement désactivée lorsque le
contact est en position OFF.
AIR PUR (LE CAS ÉCHÉANT)
ODMECL2005
ODMECL2009
■Type A
■Type B
ATTENTION
Ne retirez pas le cache du capteur
qui se trouve sur l'extrémité
supérieure du pare-brise, côté
conducteur.
Des pièces du système pourraient
être endommagées et leur
réparation pourrait ne pas être
couverte par la garantie du
véhicule.

4193
Équipements de votre véhicule

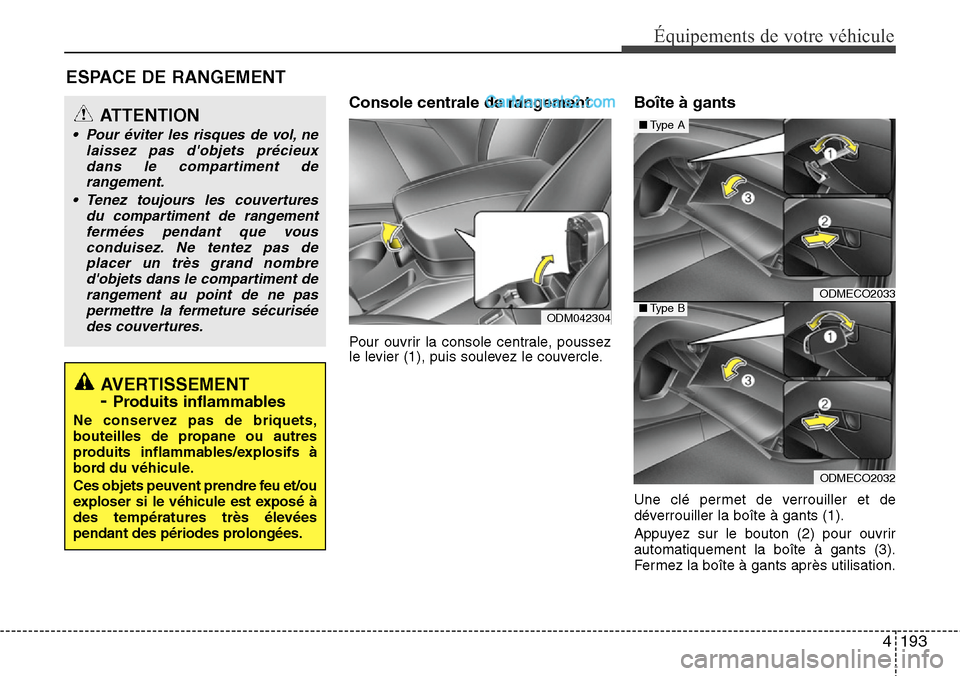

Console centrale de rangement
Pour ouvrir la console centrale, poussez
le levier (1), puis soulevez le couvercle.
Boîte à gants
Une clé permet de verrouiller et de
déverrouiller la boîte à gants (1).
Appuyez sur le bouton (2) pour ouvrir
automatiquement la boîte à gants (3).
Fermez la boîte à gants après utilisation.
ESPACE DE RANGEMENT
AVERTISSEMENT
- Produits inflammables
Ne conservez pas de briquets,
bouteilles de propane ou autres
produits inflammables/explosifs à
bord du véhicule.
Ces objets peuvent prendre feu et/ou
exploser si le véhicule est exposé à
des températures très élevées
pendant des périodes prolongées.
ATTENTION
• Pour éviter les risques de vol, ne
laissez pas d'objets précieux
dans le compartiment de
rangement.
• Tenez toujours les couvertures
du compartiment de rangement
fermées pendant que vous
conduisez. Ne tentez pas de
placer un très grand nombre
d'objets dans le compartiment de
rangement au point de ne pas
permettre la fermeture sécurisée
des couvertures.
ODMECO2033
ODMECO2032
■Type A
■Type BODM042304
