Page 11 of 604

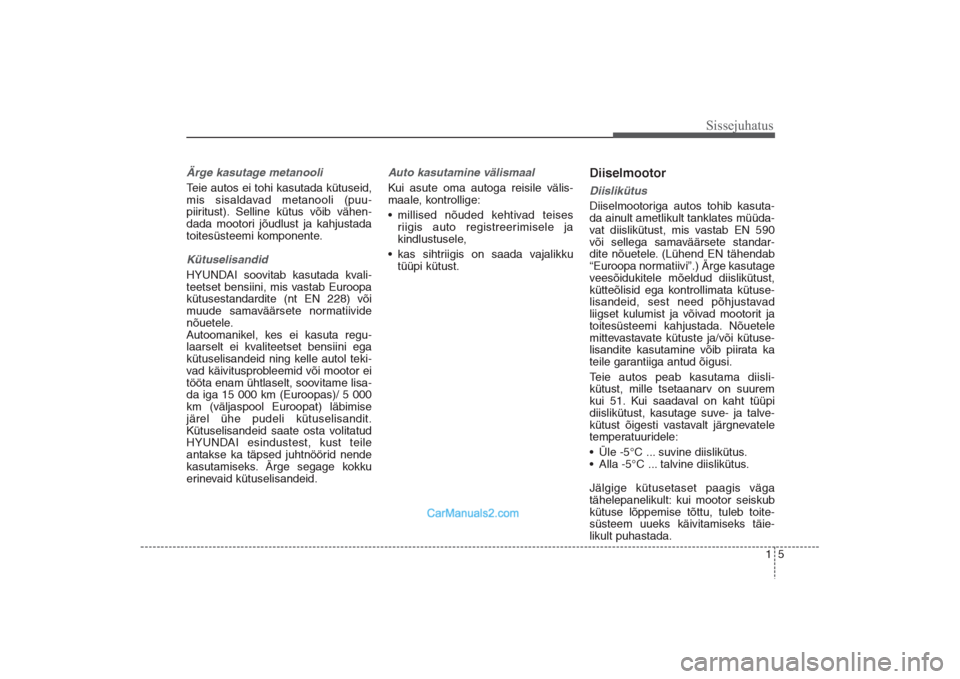

15
Sissejuhatus
Ärge kasutage metanooliTeie autos ei tohi kasutada kütuseid,
mis sisaldavad metanooli (puu-
piiritust). Selline kütus võib vähen-
dada mootori jõudlust ja kahjustada
toitesüsteemi komponente.KütuselisandidHYUNDAI soovitab kasutada kvali-
teetset bensiini, mis vastab Euroopa
kütusestandardite (nt EN 228) või
muude samaväärsete normatiivide
nõuetele.
Autoomanikel, kes ei kasuta regu-
laarselt ei kvaliteetset bensiini ega
kütuselisandeid ning kelle autol teki-
vad käivitusprobleemid või mootor ei
tööta enam ühtlaselt, soovitame lisa-
da iga 15 000 km (Euroopas)/ 5 000
km (väljaspool Euroopat) läbimise
järel ühe pudeli kütuselisandit.
Kütuselisandeid saate osta volitatud
HYUNDAI esindustest, kust teile
antakse ka täpsed juhtnöörid nende
kasutamiseks. Ärge segage kokku
erinevaid kütuselisandeid.
Auto kasutamine välismaalKui asute oma autoga reisile välis-
maale, kontrollige:
• millised nõuded kehtivad teises
riigis auto registreerimisele ja
kindlustusele,
• kas sihtriigis on saada vajalikku
tüüpi kütust.
DiiselmootorDiislikütusDiiselmootoriga autos tohib kasuta-
da ainult ametlikult tanklates müüda-
vat diislikütust, mis vastab EN 590
või sellega samaväärsete standar-
dite nõuetele. (Lühend EN tähendab
“Euroopa normatiivi”.) Ärge kasutage
veesõidukitele mõeldud diislikütust,
kütteõlisid ega kontrollimata kütuse-
lisandeid, sest need põhjustavad
liigset kulumist ja võivad mootorit ja
toitesüsteemi kahjustada. Nõuetele
mittevastavate kütuste ja/või kütuse-
lisandite kasutamine võib piirata ka
teile garantiiga antud õigusi.
Teie autos peab kasutama diisli-
kütust, mille tsetaanarv on suurem
kui 51. Kui saadaval on kaht tüüpi
diislikütust, kasutage suve- ja talve-
kütust õigesti vastavalt järgnevatele
temperatuuridele:
• Üle -5°C ... suvine diislikütus.
• Alla -5°C ... talvine diislikütus.
Jälgige kütusetaset paagis väga
tähelepanelikult: kui mootor seiskub
kütuse lõppemise tõttu, tuleb toite-
süsteem uueks käivitamiseks täie-
likult puhastada.
DM eng 1_est_2016_LM (FL).qxd 21.11.2016 23:19 Page 5
Page 12 of 604

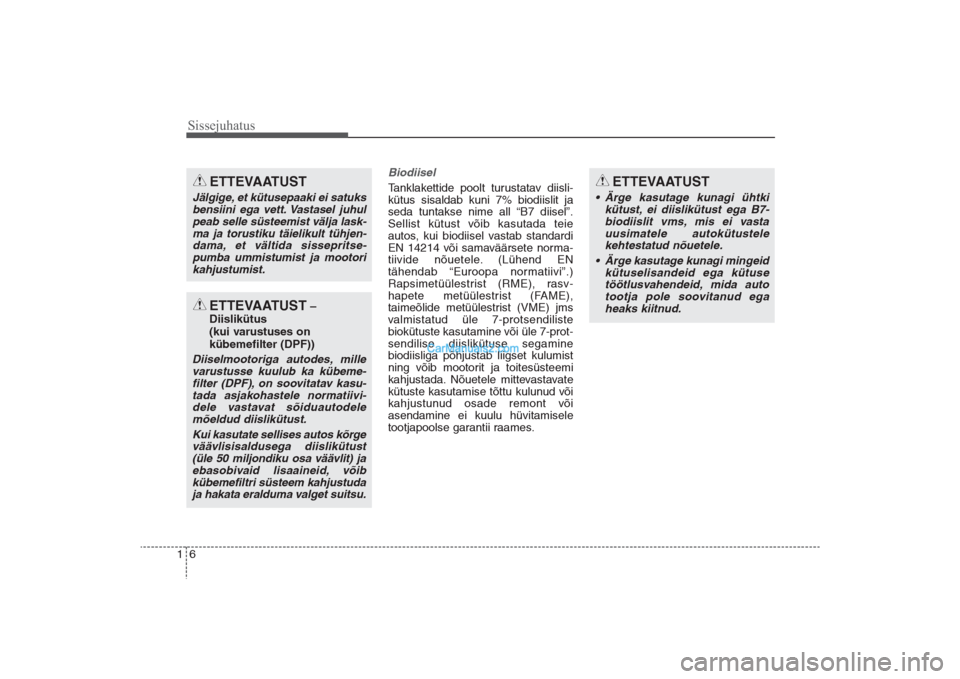

Sissejuhatus6 1
Biodiisel Tanklakettide poolt turustatav diisli-
kütus sisaldab kuni 7% biodiislit ja
seda tuntakse nime all “B7 diisel”.
Sellist kütust võib kasutada teie
autos, kui biodiisel vastab standardi
EN 14214 või samaväärsete norma-
tiivide nõuetele. (Lühend EN
tähendab “Euroopa normatiivi”.)
Rapsimetüülestrist (RME), rasv-
hapete metüülestrist (FAME),
taimeõlide metüülestrist (VME) jms
valmistatud üle 7-protsendiliste
biokütuste kasutamine või üle 7-prot-
sendilise diislikütuse segamine
biodiisliga põhjustab liigset kulumist
ning võib mootorit ja toitesüsteemi
kahjustada. Nõuetele mittevastavate
kütuste kasutamise tõttu kulunud või
kahjustunud osade remont või
asendamine ei kuulu hüvitamisele
tootjapoolse garantii raames.
ETTEVAATUST
Jälgige, et kütusepaaki ei satuks
bensiini ega vett. Vastasel juhul
peab selle süsteemist välja lask-
ma ja torustiku täielikult tühjen-
dama, et vältida sissepritse-
pumba ummistumist ja mootori
kahjustumist.
ETTEVAATUST
–
Diislikütus
(kui varustuses on
kübemefilter (DPF))
Diiselmootoriga autodes, mille
varustusse kuulub ka kübeme-
filter (DPF), on soovitatav kasu-
tada asjakohastele normatiivi-
dele vastavat sõiduautodele
mõeldud diislikütust.
Kui kasutate sellises autos kõrge
väävlisisaldusega diislikütust
(üle 50 miljondiku osa väävlit) ja
ebasobivaid lisaaineid, võib
kübemefiltri süsteem kahjustuda
ja hakata eralduma valget suitsu.
ETTEVAATUST
• Ärge kasutage kunagi ühtki
kütust, ei diislikütust ega B7-
biodiislit vms, mis ei vasta
uusimatele autokütustele
kehtestatud nõuetele.
• Ärge kasutage kunagi mingeid
kütuselisandeid ega kütuse
töötlusvahendeid, mida auto
tootja pole soovitanud ega
heaks kiitnud.
DM eng 1_est_2016_LM (FL).qxd 21.11.2016 23:19 Page 6

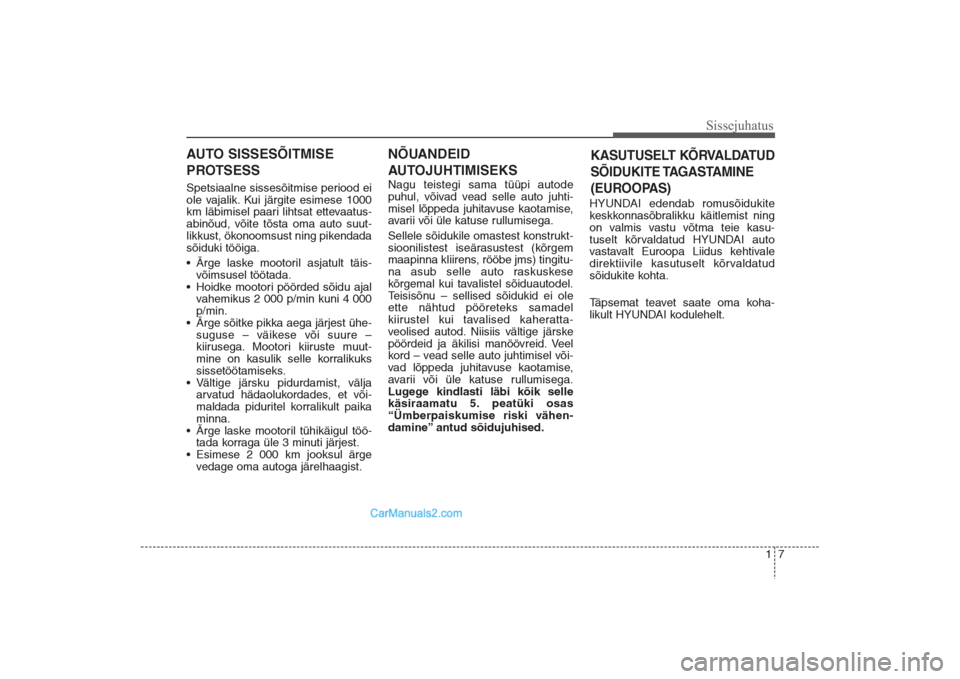

Page 13 of 604
17
Sissejuhatus
Spetsiaalne sissesõitmise periood ei
ole vajalik. Kui järgite esimese 1000
km läbimisel paari lihtsat ettevaatus-
abinõud, võite tõsta oma auto suut-
likkust, ökonoomsust ning pikendada
sõiduki tööiga.
• Ärge laske mootoril asjatult täis-
võimsusel töötada.
• Hoidke mootori pöörded sõidu ajal
vahemikus 2 000 p/min kuni 4 000
p/min.
• Ärge sõitke pikka aega järjest ühe-
suguse – väikese või suure –
kiirusega. Mootori kiiruste muut-
mine on kasulik selle korralikuks
sissetöötamiseks.
• Vältige järsku pidurdamist, välja
arvatud hädaolukordades, et või-
maldada piduritel korralikult paika
minna.
• Ärge laske mootoril tühikäigul töö-
tada korraga üle 3 minuti järjest.
• Esimese 2 000 km jooksul ärge
vedage oma autoga järelhaagist.Nagu teistegi sama tüüpi autode
puhul, võivad vead selle auto juhti-
misel lõppeda juhitavuse kaotamise,
avarii või üle katuse rullumisega.
Sellele sõidukile omastest konstrukt-
sioonilistest iseärasustest (kõrgem
maapinna kliirens, rööbe jms) tingitu-
na asub selle auto raskuskese
kõrgemal kui tavalistel sõiduautodel.
Teisisõnu – sellised sõidukid ei ole
ette nähtud pööreteks samadel
kiirustel kui tavalised kaheratta-
veolised autod. Niisiis vältige järske
pöördeid ja äkilisi manöövreid. Veel
kord – vead selle auto juhtimisel või-
vad lõppeda juhitavuse kaotamise,
avarii või üle katuse rullumisega.
Lugege kindlasti läbi kõik selle
käsiraamatu 5. peatüki osas
“Ümberpaiskumise riski vähen-
damine” antud sõidujuhised.HYUNDAI edendab romusõidukite
keskkonnasõbralikku käitlemist ning
on valmis vastu võtma teie kasu-
tuselt kõrvaldatud HYUNDAI auto
vastavalt Euroopa Liidus kehtivale
direktiivile kasutuselt kõrvaldatud
sõidukite kohta.
Täpsemat teavet saate oma koha-
likult HYUNDAI kodulehelt.
NÕUANDEID
AUTOJUHTIMISEKS AUTO SISSESÕITMISE
PROTSESS
KASUTUSELT KÕRVALDATUD
SÕIDUKITE TAGASTAMINE
(EUROOPAS)
DM eng 1_est_2016_LM (FL).qxd 21.11.2016 23:19 Page 7
Page 14 of 604
Sissejuhatus8 1
DM eng 1_est_2016_LM (FL).qxd 21.11.2016 23:19 Page 8
Page 15 of 604
Teie auto ühe pilgugaVälisvaade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Sisevaade (I) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Sisevaade (II) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Armatuurlaua ülevaade . . . . . . . . . . . . . . . . . . . . . . 26
Mootoriruum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2
DM eng 2_est_2106_LM (FL).qxd 21.11.2016 23:18 Page 1
Page 16 of 604

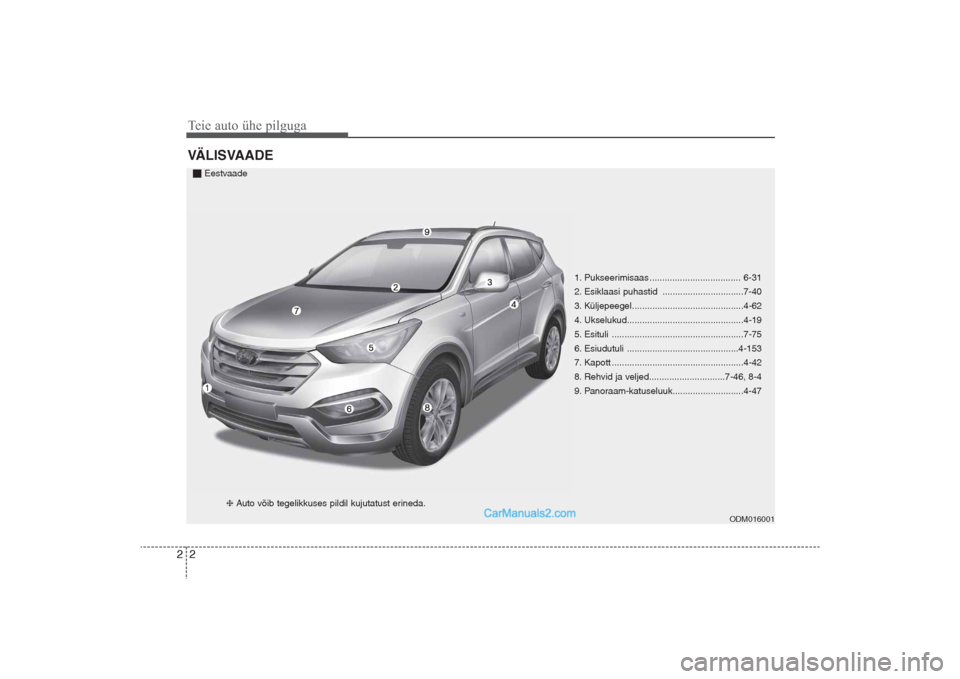

Teie auto ühe pilguga2 2VÄLISVAADE
1. Pukseerimisaas .................................... 6-31
2. Esiklaasi puhastid ................................7-40
3. Küljepeegel............................................4-62
4. Ukselukud..............................................4-19
5. Esituli ....................................................7-75
6. Esiudutuli ............................................4-153
7. Kapott ....................................................4-42
8. Rehvid ja veljed..............................7-46, 8-4
9. Panoraam-katuseluuk............................4-47
ODM016001
Eestvaade
Auto võib tegelikkuses pildil kujutatust erineda.
DM eng 2_est_2106_LM (FL).qxd 21.11.2016 23:18 Page 2
Page 17 of 604

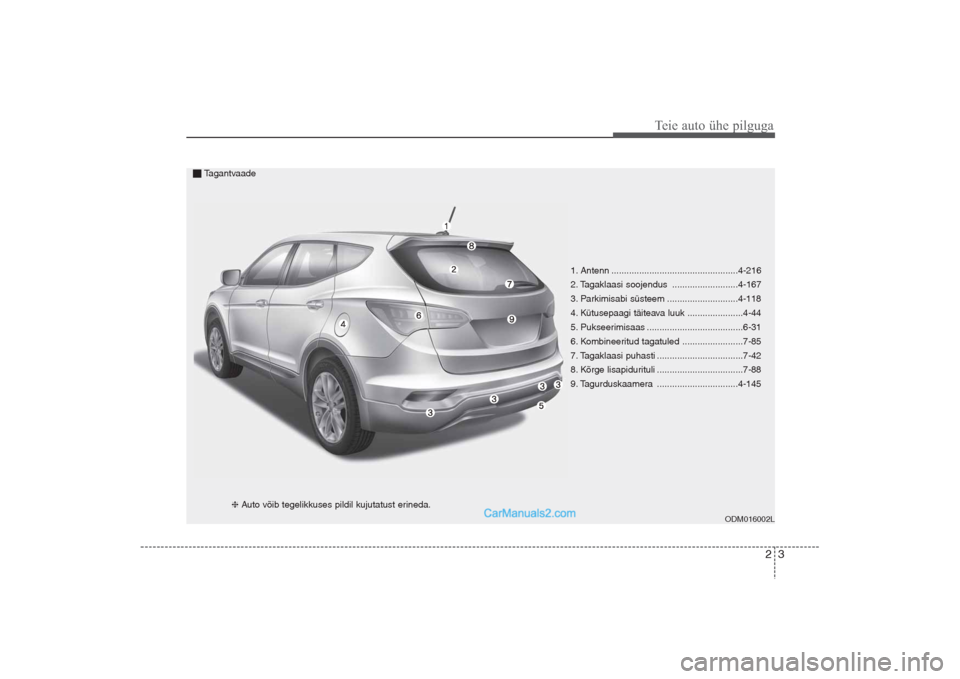

23
Teie auto ühe pilguga
1. Antenn ..................................................4-216
2. Tagaklaasi soojendus ..........................4-167
3. Parkimisabi süsteem ............................4-118
4. Kütusepaagi täiteava luuk ......................4-44
5. Pukseerimisaas ......................................6-31
6. Kombineeritud tagatuled ........................7-85
7. Tagaklaasi puhasti ..................................7-42
8. Kõrge lisapidurituli ..................................7-88
9. Tagurduskaamera ................................4-145
ODM016002L
Tagantvaade
Auto võib tegelikkuses pildil kujutatust erineda.
DM eng 2_est_2106_LM (FL).qxd 21.11.2016 23:18 Page 3
Page 18 of 604

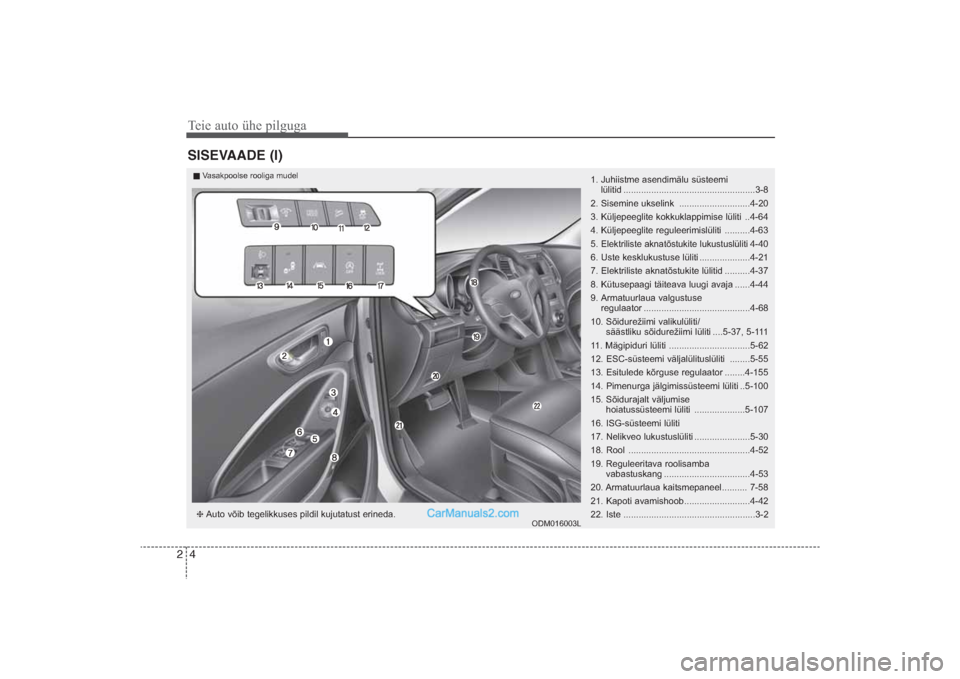

Teie auto ühe pilguga4 2SISEVAADE (I)
1. Juhiistme asendimälu süsteemi
lülitid ....................................................38
2. Sisemine ukselink ............................420
3. Küljepeeglite kokkuklappimise lüliti ..464
4. Küljepeeglite reguleerimislüliti ..........463
5. Elektriliste aknatõstukite lukustuslüliti
440
6. Uste kesklukustuse lüliti ....................421
7. Elektriliste aknatõstukite lülitid ..........437
8. Kütusepaagi täiteava luugi avaja ......444
9. Armatuurlaua valgustuse
regulaator ..........................................468
10. Sõidurežiimi valikulüliti/
säästliku sõidurežiimi lüliti ....537, 5111
11. Mägipiduri lüliti ................................562
12. ESCsüsteemi väljalülituslüliti ........555
13. Esitulede kõrguse regulaator ........4155
14. Pimenurga jälgimissüsteemi lüliti ..5100
15. Sõidurajalt väljumise
hoiatussüsteemi lüliti ....................5107
16. ISGsüsteemi lüliti
17. Nelikveo lukustuslüliti ......................530
18. Rool ................................................452
19. Reguleeritava roolisamba
vabastuskang ..................................453
20. Armatuurlaua kaitsmepaneel.......... 758
21. Kapoti avamishoob..........................442
22. Iste ....................................................32
ODM016003L
Auto võib tegelikkuses pildil kujutatust erineda.Vasakpoolse rooliga mudel
DM eng 2_est_2106_LM (FL).qxd 21.11.2016 23:18 Page 4
Page 19 of 604
25
Teie auto ühe pilguga

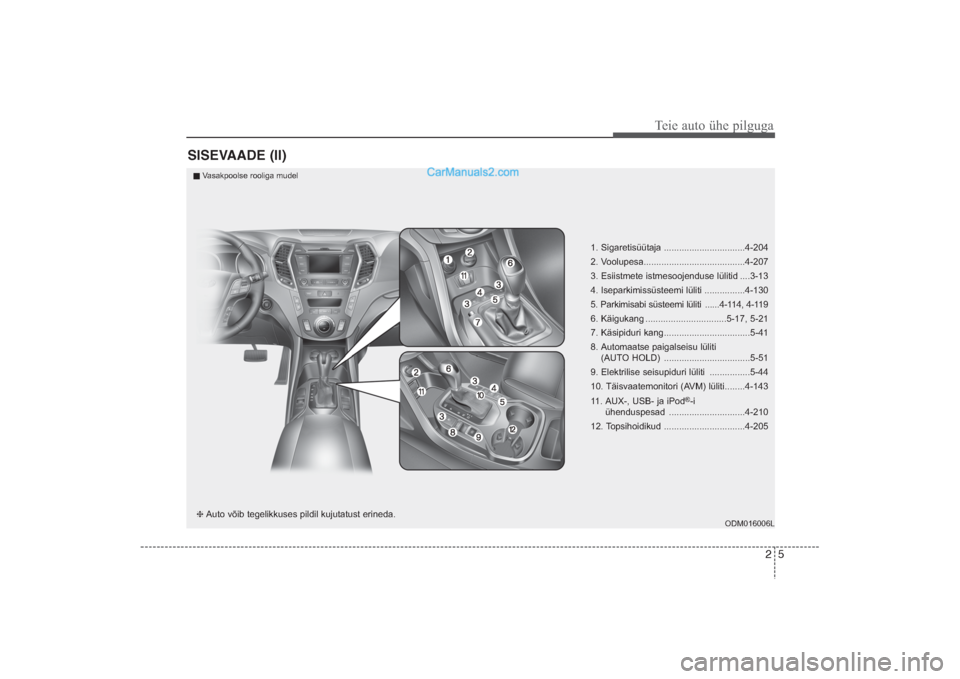

SISEVAADE (II)
1. Sigaretisüütaja ................................4204
2. Voolupesa........................................4207
3. Esiistmete istmesoojenduse lülitid ....313
4. Iseparkimissüsteemi lüliti ................4130
5. Parkimisabi süsteemi lüliti ......4114, 4119
6. Käigukang ................................517, 521
7. Käsipiduri kang..................................541
8. Automaatse paigalseisu lüliti
(AUTO HOLD) ..................................551
9. Elektrilise seisupiduri lüliti ................544
10. Täisvaatemonitori (AVM) lüliti........4143
11. AUX, USB ja iPod
®i
ühenduspesad ..............................4210
12. Topsihoidikud ................................4205
ODM016006L
Auto võib tegelikkuses pildil kujutatust erineda.Vasakpoolse rooliga mudel
DM eng 2_est_2106_LM (FL).qxd 21.11.2016 23:18 Page 5
Page 20 of 604

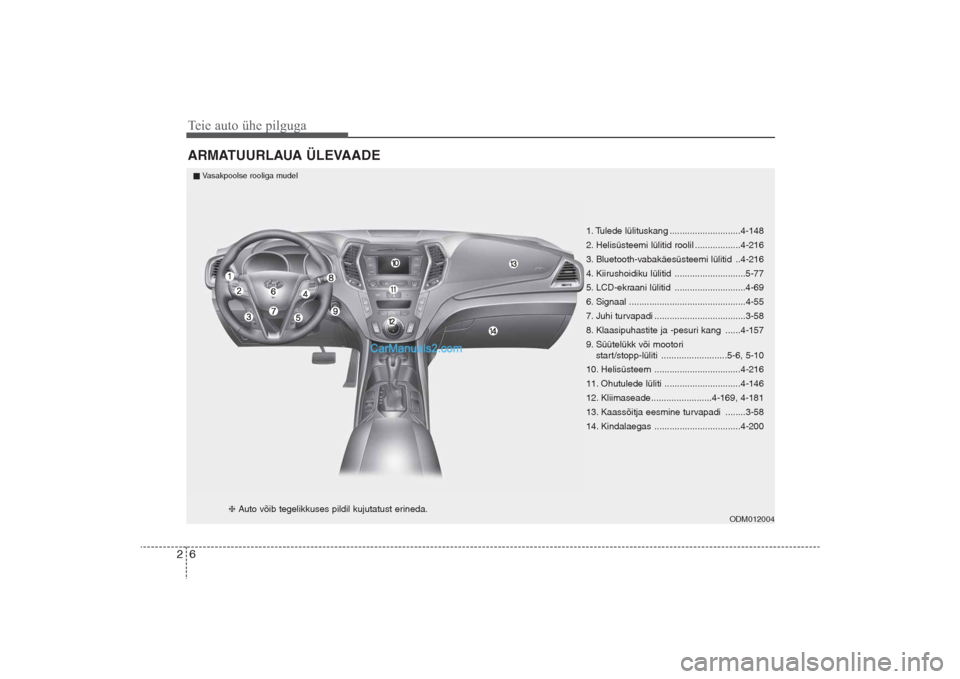

Teie auto ühe pilguga6 26 2ARMATUURLAUA ÜLEVAADE
1. Tulede lülituskang ............................4-148
2. Helisüsteemi lülitid roolil ..................4-216
3. Bluetooth-vabakäesüsteemi lülitid ..4-216
4. Kiirushoidiku lülitid ............................5-77
5. LCD-ekraani lülitid ............................4-69
6. Signaal ..............................................4-55
7. Juhi turvapadi ....................................3-58
8. Klaasipuhastite ja -pesuri kang ......4-157
9. Süütelükk või mootori
start/stopp-lüliti ..........................5-6, 5-10
10. Helisüsteem ..................................4-216
11. Ohutulede lüliti ..............................4-146
12. Kliimaseade........................4-169, 4-181
13. Kaassõitja eesmine turvapadi ........3-58
14. Kindalaegas ..................................4-200
ODM012004
Auto võib tegelikkuses pildil kujutatust erineda.
Vasakpoolse rooliga mudel
DM eng 2_est_2106_LM (FL).qxd 21.11.2016 23:18 Page 6
