437
Aracınızın özellikleri
Eğer aracınızda açılır tavan varsa,
baş üstü konsol üzerinde yer alan
açılır tavan kontrol kolu ile açılır ta-
vanınızı eğimli hale getirebilir veya
kaydırabilirsiniz.
Açılır tavan, sadece kontak anahtarı
ON konumunda iken açılabilir, ka-
patılabilir veya eğimli hale getirilebilir.• Soğuk ve nemli iklimlerde, buzlan-
ma nedeniyle, açılır tavan düzgün
çalışmayabilir.
• Araç yıkama sonrasında veya yağ-
murlu havalarda, açılır tavanı kul-
lanmadan önce üzerinde birikmiş
olan suları temizleyiniz.
Açılır tavan açık uyarısı
(varsa)
Açılır tavan tamamen kapanmadığı
zaman, sürücü kontak anahtarını
(akıllı anahtar: motoru durdurur) çı-
karırsa, uyarı alarm sesi yaklaşık 7
saniye duyulur ve "Sunroof Open"
(Açılır tavan açık) mesajı LCD ek-
ranında görüntülenir.
Aracınızı terk ederken, açılır tavanı
emniyetli bir şekilde kapayınız.
PANORAMİK AÇILIR TAVAN (SUNROOF) (VARSA)
ODM042028
DİKKAT - Açılır tavan
kumanda kolu
Açılır tavan tam olarak açık,
kapalı veya eğik konuma geldik-
ten sonra, açılır tavan kumanda
kolunu hareket ettirmeye devam
etmeyiniz. Açılır tavan motoru
veya sistem parçalarında hasar
oluşabilir.
DİKKAT
Aracınızı terk ederken, açılır ta-
vanın tam olarak kapandığından
emin olunuz. Tavan açık ise,
buradan yağmur ve kar girebilir,
içerisi ıslanabilir. Ayrıca hırsız-
lık da olabilir.
ODMEDI2019TU/ODMEDI2047TU nA TipinB Tipi

Aracınızın özellikleri
38 4

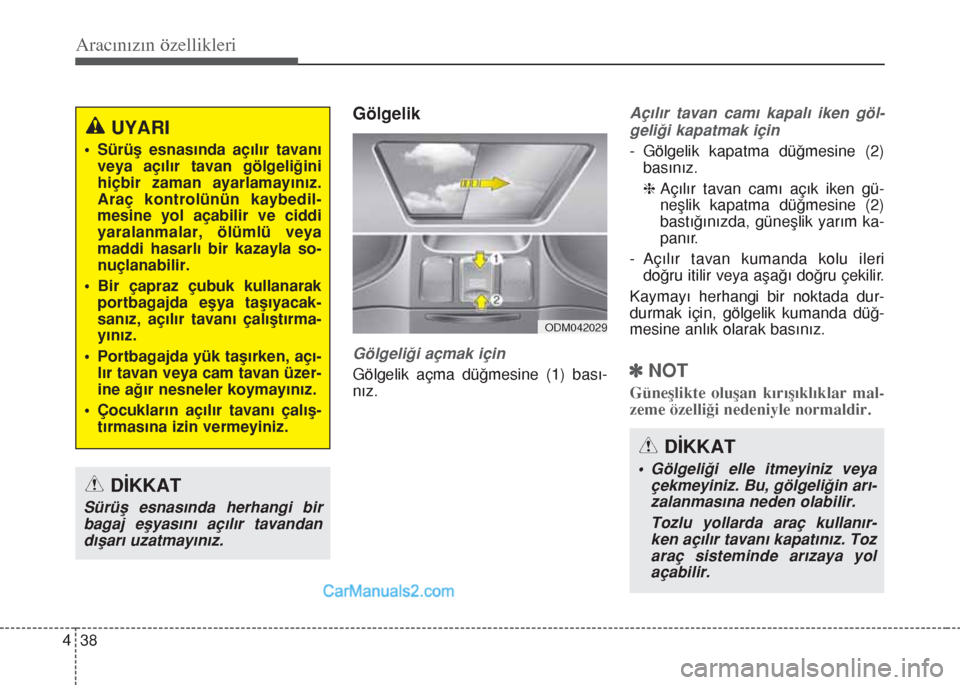

Gölgelik
Gölgeliği açmak için
Gölgelik açma düğmesine (1) bası-
nız.
Açılır tavan camı kapalı iken göl-
geliği kapatmak için
- Gölgelik kapatma düğmesine (2)
basınız.
hAçılır tavan camı açık iken gü-
neşlik kapatma düğmesine (2)
bastığınızda, güneşlik yarım ka-
panır.
- Açılır tavan kumanda kolu ileri
doğru itilir veya aşağı doğru çekilir.
Kaymayı herhangi bir noktada dur-
durmak için, gölgelik kumanda düğ-
mesine anlık olarak basınız.
]NOT
Güneşlikte oluşan kırışıklıklar mal-
zeme özelliği nedeniyle normaldir.
ODM042029
UYARI
• Sürüş esnasında açılır tavanı
veya açılır tavan gölgeliğini
hiçbir zaman ayarlamayınız.
Araç kontrolünün kaybedil-
mesine yol açabilir ve ciddi
yaralanmalar, ölümlü veya
maddi hasarlı bir kazayla so-
nuçlanabilir.
• Bir çapraz çubuk kullanarak
portbagajda eşya taşıyacak-
sanız, açılır tavanı çalıştırma-
yınız.
• Portbagajda yük taşırken, açı-
lır tavan veya cam tavan üzer-
ine ağır nesneler koymayınız.
• Çocukların açılır tavanı çalış-
tırmasına izin vermeyiniz.
DİKKAT
Sürüş esnasında herhangi bir
bagaj eşyasını açılır tavandan
dışarı uzatmayınız.
DİKKAT
• Gölgeliği elle itmeyiniz veya
çekmeyiniz. Bu, gölgeliğin arı-
zalanmasına neden olabilir.
Tozlu yollarda araç kullanır-
ken açılır tavanı kapatınız. Toz
araç sisteminde arızaya yol
açabilir.

439
Aracınızın özellikleri

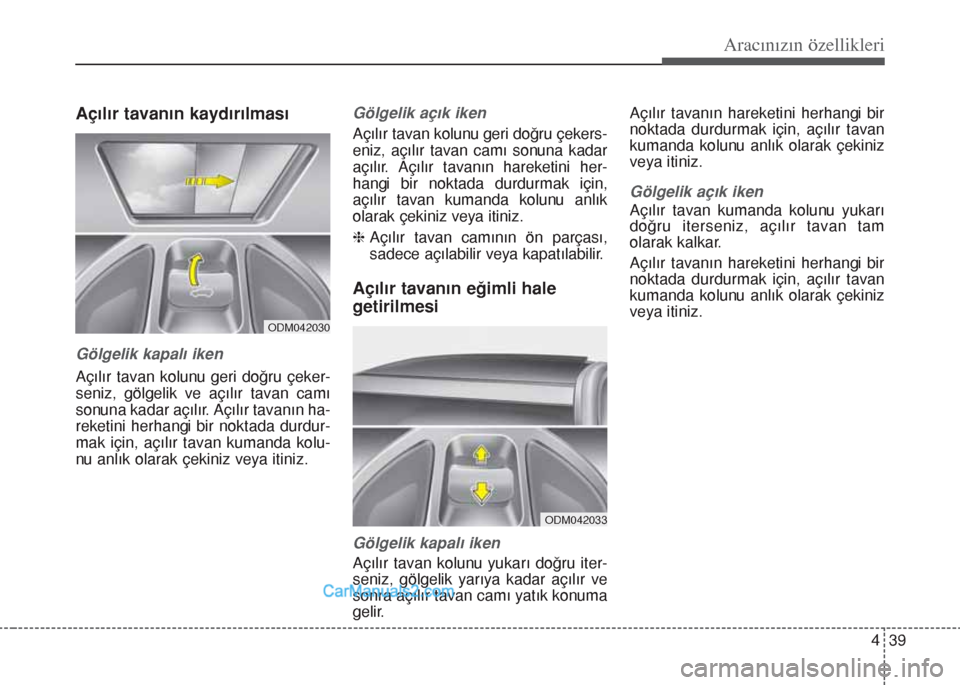

Açılır tavanın kaydırılması
Gölgelik kapalı iken
Açılır tavan kolunu geri doğru çeker-
seniz, gölgelik ve açılır tavan camı
sonuna kadar açılır. Açılır tavanın ha-
reketini herhangi bir noktada durdur-
mak için, açılır tavan kumanda kolu-
nu anlık olarak çekiniz veya itiniz.
Gölgelik açık iken
Açılır tavan kolunu geri doğru çekers-
eniz, açılır tavan camı sonuna kadar
açılır. Açılır tavanın hareketini her-
hangi bir noktada durdurmak için,
açılır tavan kumanda kolunu anlık
olarak çekiniz veya itiniz.
hAçılır tavan camının ön parçası,
sadece açılabilir veya kapatılabilir.
Açılır tavanın eğimli hale
getirilmesi
Gölgelik kapalı iken
Açılır tavan kolunu yukarı doğru iter-
seniz, gölgelik yarıya kadar açılır ve
sonra açılır tavan camı yatık konuma
gelir.Açılır tavanın hareketini herhangi bir
noktada durdurmak için, açılır tavan
kumanda kolunu anlık olarak çekiniz
veya itiniz.
Gölgelik açık iken
Açılır tavan kumanda kolunu yukarı
doğru iterseniz, açılır tavan tam
olarak kalkar.
Açılır tavanın hareketini herhangi bir
noktada durdurmak için, açılır tavan
kumanda kolunu anlık olarak çekiniz
veya itiniz.
ODM042030
ODM042033

Aracınızın özellikleri
40 4
Açılır tavanın kapatılması
Gölgelik ile açılır tavanı kapatmak
için
Açılır tavan kumanda kolunu ileri ve-
ya aşağı doğru itiniz. Açılır tavan ca-
mı gölgeliği otomatik olarak kapana-
caktır.
Açılır tavanın hareketini herhangi bir
noktada durdurmak için, açılır tavan
kumanda kolunu anlık olarak çekiniz
veya itiniz.
Otomatik geri döndürme
Açılır tavan camı veya gölgelik oto-
matik olarak kapanırken bir nesne ya
da vücudun bir kısmı algılanırsa yö-
nü ters çevirir ve ardından durur.
Kayar cam veya gölgelik ile açılır ta-
van çerçevesi arasında çok küçük bir
cisim varsa otomatik geri döndürme
işlevi çalışmaz. Açılır tavanı kapat-
madan önce daima tüm yolcu ve
nesnelerin açılır tavandan uzakta
olduklarını kontrol etmeniz gerekir.
OYF049215
UYARI - Açılır tavan
• Açılır tavan kapanırken, baş,
el veya vücudun herhangi bir
uzvu tarafından engellenme-
mesine dikkat ediniz.
• Sürüş esnasında yüzünüzü,
boynunuzu, kollarınızı veya
gövdenizi açılır tavandan dı-
şarı çıkartmayınız.
• Açılır tavanı kapatmadan önce
ellerinizin ve başınızın emni-
yetli şekilde geri çekildiğin-
den emin olunuz.
DİKKAT
• Kılavuz raylarda birikmiş olan
pislikleri düzenli olarak temiz-
leyiniz.
• Sıcaklık donma noktasının al-
tındayken veya açılır tavan kar
veya buzla kaplıyken tavanı
açmaya çalışırsanız, açılır ta-
van camı veya motoru hasar
görebilir.

441
Aracınızın özellikleri

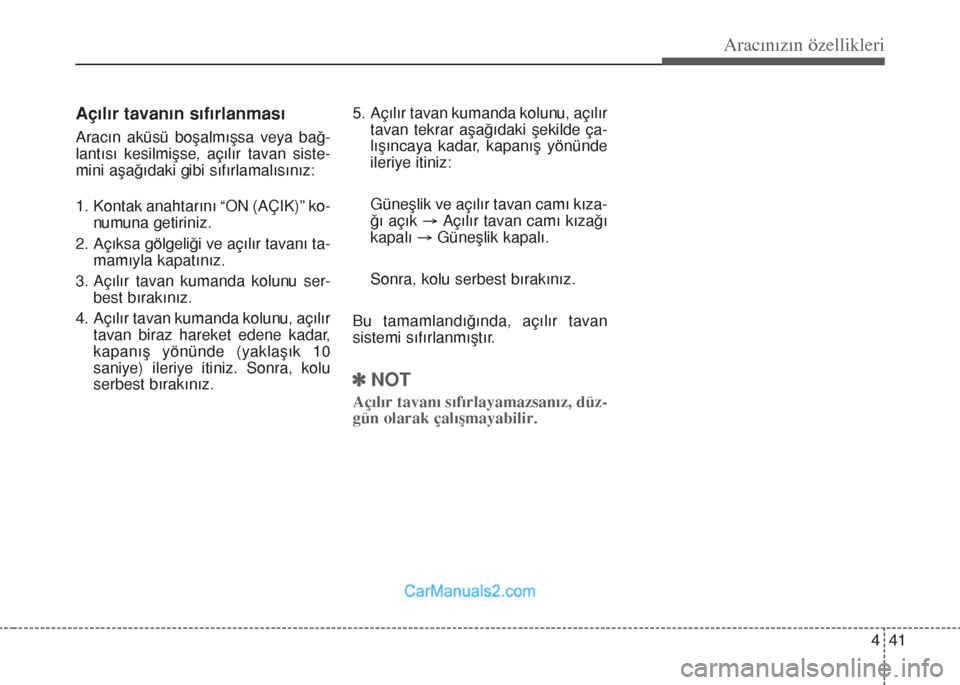

Açılır tavanın sıfırlanması
Aracın aküsü boşalmışsa veya bağ-
lantısı kesilmişse, açılır tavan siste-
mini aşağıdaki gibi sıfırlamalısınız:
1. Kontak anahtarını “ON (AÇIK)” ko-
numuna getiriniz.
2. Açıksa gölgeliği ve açılır tavanı ta-
mamıyla kapatınız.
3. Açılır tavan kumanda kolunu ser-
best bırakınız.
4. Açılır tavan kumanda kolunu, açılır
tavan biraz hareket edene kadar,
kapanış yönünde (yaklaşık 10
saniye) ileriye itiniz. Sonra, kolu
serbest bırakınız.5. Açılır tavan kumanda kolunu, açılır
tavan tekrar aşağıdaki şekilde ça-
lışıncaya kadar, kapanış yönünde
ileriye itiniz:
Güneşlik ve açılır tavan camı kıza-
ğı açık →Açılır tavan camı kızağı
kapalı →Güneşlik kapalı.
Sonra, kolu serbest bırakınız.
Bu tamamlandığında, açılır tavan
sistemi sıfırlanmıştır.
]NOT
Açılır tavanı sıfırlayamazsanız, düz-
gün olarak çalışmayabilir.

Aracınızın özellikleri
42 4

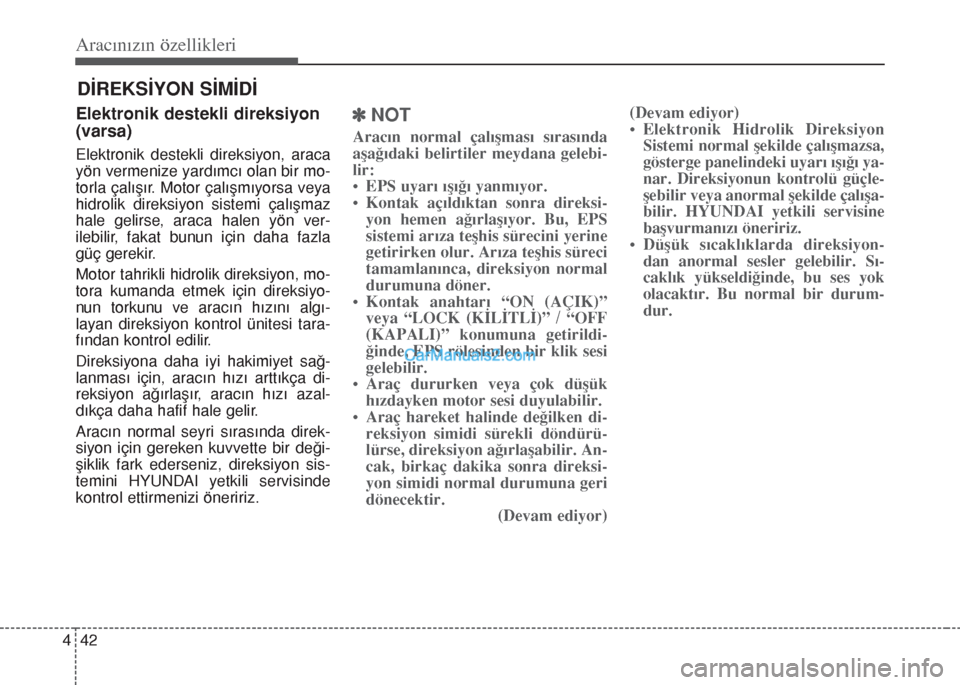

Elektronik destekli direksiyon
(varsa)
Elektronik destekli direksiyon, araca
yön vermenize yardımcı olan bir mo-
torla çalışır. Motor çalışmıyorsa veya
hidrolik direksiyon sistemi çalışmaz
hale gelirse, araca halen yön ver-
ilebilir, fakat bunun için daha fazla
güç gerekir.
Motor tahrikli hidrolik direksiyon, mo-
tora kumanda etmek için direksiyo-
nun torkunu ve aracın hızını algı-
layan direksiyon kontrol ünitesi tara-
fından kontrol edilir.
Direksiyona daha iyi hakimiyet sağ-
lanması için, aracın hızı arttıkça di-
reksiyon ağırlaşır, aracın hızı azal-
dıkça daha hafif hale gelir.
Aracın normal seyri sırasında direk-
siyon için gereken kuvvette bir deği-
şiklik fark ederseniz, direksiyon sis-
temini HYUNDAI yetkili servisinde
kontrol ettirmenizi öneririz.
]NOT
Aracın normal çalışması sırasında
aşağıdaki belirtiler meydana gelebi-
lir:
• EPS uyarı ışığı yanmıyor.
• Kontak açıldıktan sonra direksi-
yon hemen ağırlaşıyor. Bu, EPS
sistemi arıza teşhis sürecini yerine
getirirken olur. Arıza teşhis süreci
tamamlanınca, direksiyon normal
durumuna döner.
• Kontak anahtarı “ON (AÇIK)”
veya “LOCK (KİLİTLİ)” / “OFF
(KAPALI)” konumuna getirildi-
ğinde, EPS rölesinden bir klik sesi
gelebilir.
• Araç dururken veya çok düşük
hızdayken motor sesi duyulabilir.
• Araç hareket halinde değilken di-
reksiyon simidi sürekli döndürü-
lürse, direksiyon ağırlaşabilir. An-
cak, birkaç dakika sonra direksi-
yon simidi normal durumuna geri
dönecektir.
(Devam ediyor)(Devam ediyor)
• Elektronik Hidrolik Direksiyon
Sistemi normal şekilde çalışmazsa,
gösterge panelindeki uyarı ışığı ya-
nar. Direksiyonun kontrolü güçle-
şebilir veya anormal şekilde çalışa-
bilir. HYUNDAI yetkili servisine
başvurmanızı öneririz.
• Düşük sıcaklıklarda direksiyon-
dan anormal sesler gelebilir. Sı-
caklık yükseldiğinde, bu ses yok
olacaktır. Bu normal bir durum-
dur.
DİREKSİYON SİMİDİ

443
Aracınızın özellikleri

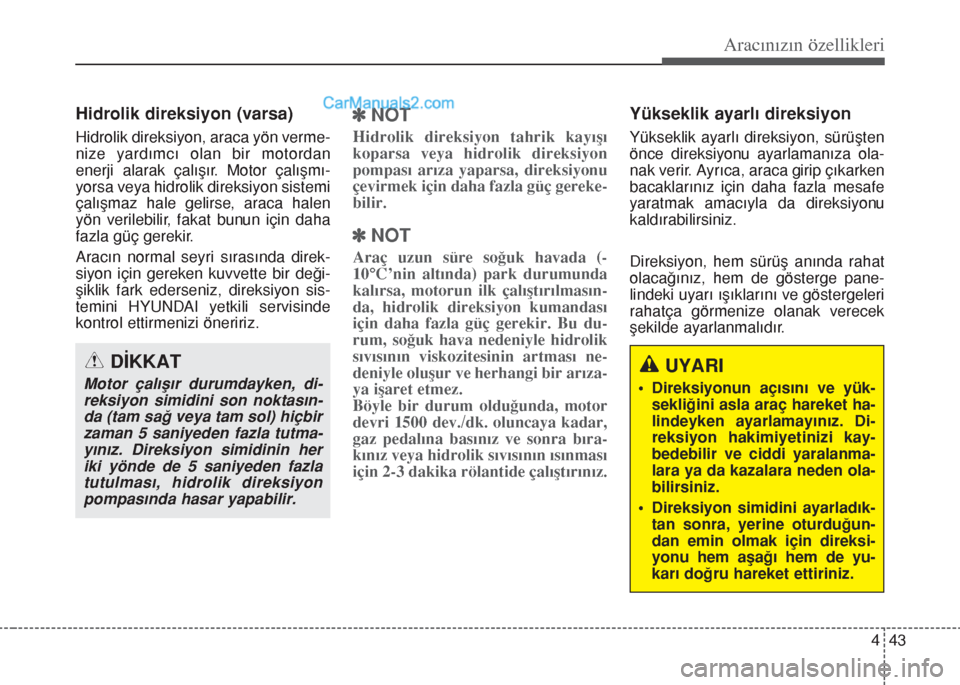

Hidrolik direksiyon (varsa)
Hidrolik direksiyon, araca yön verme-
nize yardımcı olan bir motordan
enerji alarak çalışır. Motor çalışmı-
yorsa veya hidrolik direksiyon sistemi
çalışmaz hale gelirse, araca halen
yön verilebilir, fakat bunun için daha
fazla güç gerekir.
Aracın normal seyri sırasında direk-
siyon için gereken kuvvette bir deği-
şiklik fark ederseniz, direksiyon sis-
temini HYUNDAI yetkili servisinde
kontrol ettirmenizi öneririz.
]NOT
Hidrolik direksiyon tahrik kayışı
koparsa veya hidrolik direksiyon
pompası arıza yaparsa, direksiyonu
çevirmek için daha fazla güç gereke-
bilir.
]NOT
Araç uzun süre soğuk havada (-
10°C’nin altında) park durumunda
kalırsa, motorun ilk çalıştırılmasın-
da, hidrolik direksiyon kumandası
için daha fazla güç gerekir. Bu du-
rum, soğuk hava nedeniyle hidrolik
sıvısının viskozitesinin artması ne-
deniyle oluşur ve herhangi bir arıza-
ya işaret etmez.
Böyle bir durum olduğunda, motor
devri 1500 dev./dk. oluncaya kadar,
gaz pedalına basınız ve sonra bıra-
kınız veya hidrolik sıvısının ısınması
için 2-3 dakika rölantide çalıştırınız.
Yükseklik ayarlı direksiyon
Yükseklik ayarlı direksiyon, sürüşten
önce direksiyonu ayarlamanıza ola-
nak verir. Ayrıca, araca girip çıkarken
bacaklarınız için daha fazla mesafe
yaratmak amacıyla da direksiyonu
kaldırabilirsiniz.
Direksiyon, hem sürüş anında rahat
olacağınız, hem de gösterge pane-
lindeki uyarı ışıklarını ve göstergeleri
rahatça görmenize olanak verecek
şekilde ayarlanmalıdır.
DİKKAT
Motor çalışır durumdayken, di-
reksiyon simidini son noktasın-
da (tam sağ veya tam sol) hiçbir
zaman 5 saniyeden fazla tutma-
yınız. Direksiyon simidinin her
iki yönde de 5 saniyeden fazla
tutulması, hidrolik direksiyon
pompasında hasar yapabilir.
UYARI
• Direksiyonun açısını ve yük-
sekliğini asla araç hareket ha-
lindeyken ayarlamayınız. Di-
reksiyon hakimiyetinizi kay-
bedebilir ve ciddi yaralanma-
lara ya da kazalara neden ola-
bilirsiniz.
• Direksiyon simidini ayarladık-
tan sonra, yerine oturduğun-
dan emin olmak için direksi-
yonu hem aşağı hem de yu-
karı doğru hareket ettiriniz.

Aracınızın özellikleri
44 4

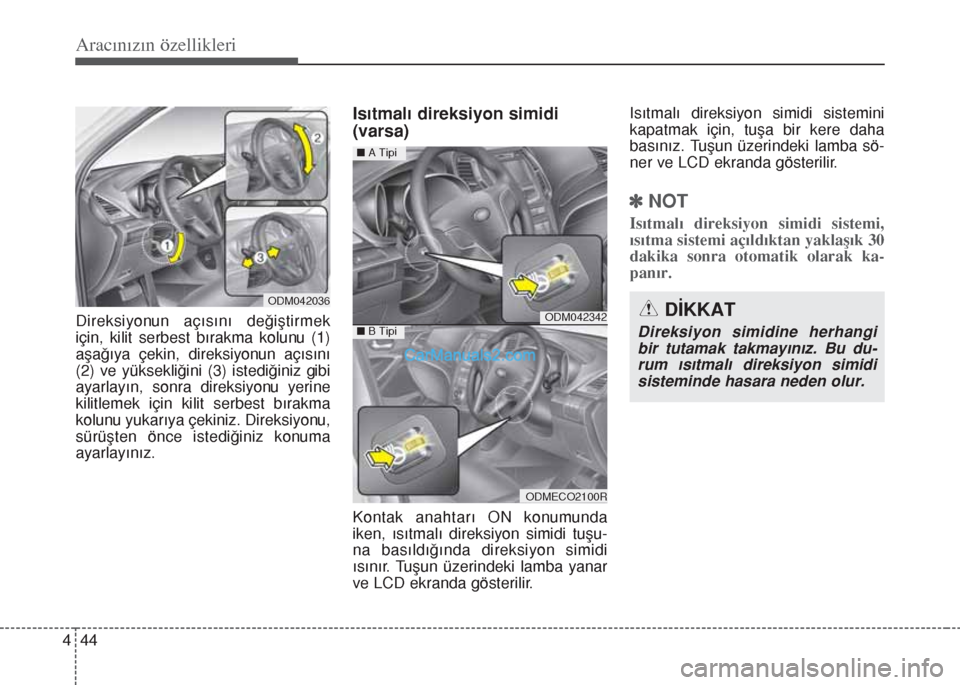

Direksiyonun açısını değiştirmek
için, kilit serbest bırakma kolunu (1)
aşağıya çekin, direksiyonun açısını
(2) ve yüksekliğini (3) istediğiniz gibi
ayarlayın, sonra direksiyonu yerine
kilitlemek için kilit serbest bırakma
kolunu yukarıya çekiniz. Direksiyonu,
sürüşten önce istediğiniz konuma
ayarlayınız.
Isıtmalı direksiyon simidi
(varsa)
Kontak anahtarı ON konumunda
iken, ısıtmalı direksiyon simidi tuşu-
na basıldığında direksiyon simidi
ısınır. Tuşun üzerindeki lamba yanar
ve LCD ekranda gösterilir.Isıtmalı direksiyon simidi sistemini
kapatmak için, tuşa bir kere daha
basınız. Tuşun üzerindeki lamba sö-
ner ve LCD ekranda gösterilir.
]NOT
Isıtmalı direksiyon simidi sistemi,
ısıtma sistemi açıldıktan yaklaşık 30
dakika sonra otomatik olarak ka-
panır.
ODM042036DİKKAT
Direksiyon simidine herhangi
bir tutamak takmayınız. Bu du-
rum ısıtmalı direksiyon simidi
sisteminde hasara neden olur.
ODM042342
ODMECO2100R
nA Tipi
nB Tipi

445
Aracınızın özellikleri
Korna
Kornayı çalmak için, direksiyonun
üzerindeki korna sembolüne basınız.
Düzgün çalıştığından emin olmak
için kornayı düzenli olarak kontrol
ediniz.
]NOT
Kornayı çalmak için, direksiyonun
üzerindeki korna sembolüyle göste-
rilen alana basınız (şekle bakınız).
Korna, sadece bu alana basıldığında
çalar.
Esnek direksiyon simidi
(varsa)
Esnek direksiyon simidi, direksiyon
eforunu sürücünün tercihine veya yol
durumuna bağlı olarak kontrol eder.
Direksiyon modu tuşuna basarak, is-
tenen direksiyon modunu seçebi-
lirsiniz.
DİKKAT
Çalmak için kornaya şiddetle
veya yumruğunuz ile vurmayı-
nız. Kornaya sivri uçlu bir nesne
ile basmayınız.
ODM042038ODM042039

Aracınızın özellikleri
46 4
Direksiyon modu tuşuna bastığınız-
da, seçilmiş olan direksiyon modu
LCD ekranda görünür.
Direksiyon modu tuşuna 4 saniye
içinde basarsanız, direksiyon modu
yukarıda bulunan resimlerdeki gibi
değişir.
Direksiyon modu tuşuna yaklaşık 4
saniye basılmazsa, LCD ekran önce-
ki konuma geçer.Normal mod
Normal mod orta direksiyon eforu
sağlar.
ODM044041TU
ODM044045TU
nA Tipi
nB Tipi
ODM044044TU nA Tipi
nB Tipi
ODM044040TU
