Hyundai Santa Fe 2019 Manuel du propriétaire (in French)

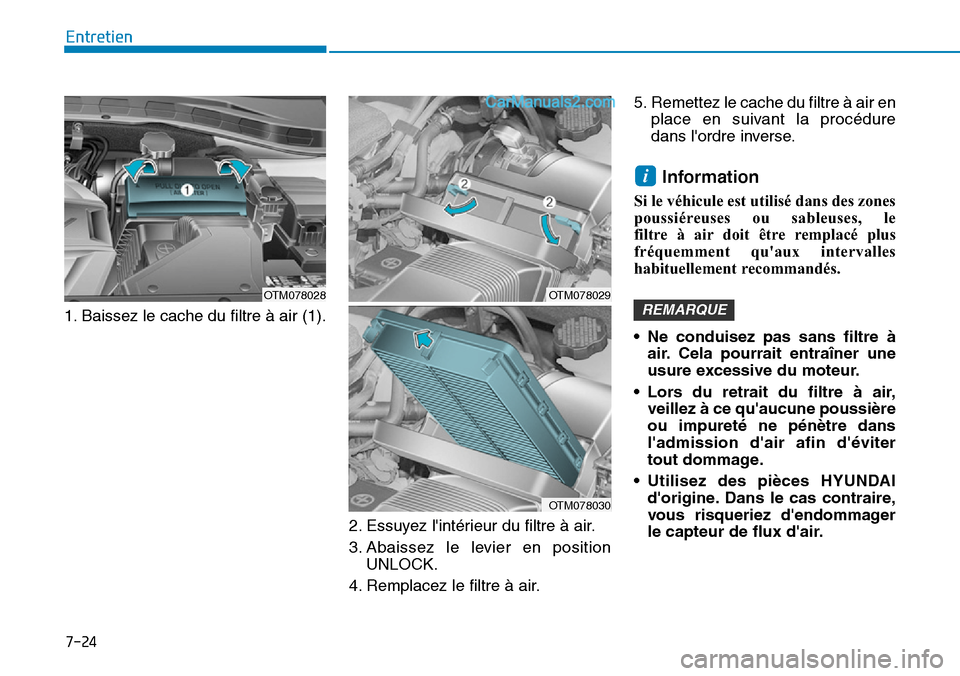

7-24
Entretien
1. Baissez le cache du filtre à air (1).
2. Essuyez l'intérieur du filtre à air.
3. Abaissez le levier en position
UNLOCK.
4. Remplacez le filtre à air.5. Remettez le cache du filtre à air en
place en suivant la procédure
dans l'ordre inverse.
Information
Si le véhicule est utilisé dans des zones
poussiéreuses ou sableuses, le
filtre à air doit être remplacé plus
fréquemment qu'aux intervalles
habituellement recommandés.
• Ne conduisez pas sans filtre à
air. Cela pourrait entraîner une
usure excessive du moteur.
• Lors du retrait du filtre à air,
veillez à ce qu'aucune poussière
ou impureté ne pénètre dans
l'admission d'air afin d'éviter
tout dommage.
• Utilisez des pièces HYUNDAI
d'origine. Dans le cas contraire,
vous risqueriez d'endommager
le capteur de flux d'air.
REMARQUE
i
OTM078028OTM078029
OTM078030

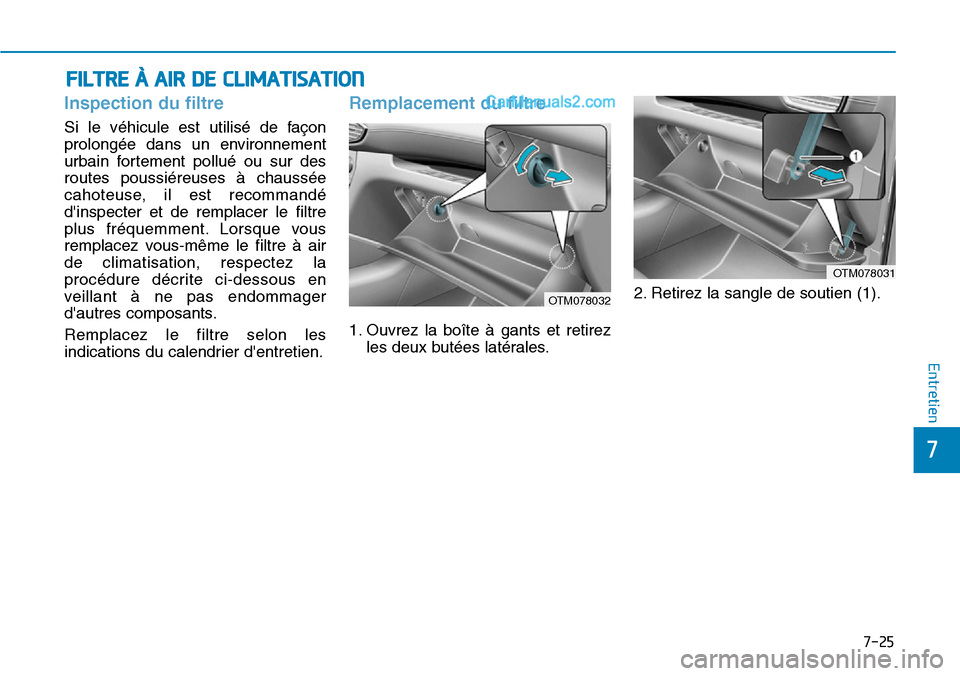

7-25
7
Entretien
Inspection du filtre
Si le véhicule est utilisé de façon
prolongée dans un environnement
urbain fortement pollué ou sur des
routes poussiéreuses à chaussée
cahoteuse, il est recommandé
d'inspecter et de remplacer le filtre
plus fréquemment. Lorsque vous
remplacez vous-même le filtre à air
de climatisation, respectez la
procédure décrite ci-dessous en
veillant à ne pas endommager
d'autres composants.
Remplacez le filtre selon les
indications du calendrier d'entretien.
Remplacement du filtre
1. Ouvrez la boîte à gants et retirez
les deux butées latérales.2. Retirez la sangle de soutien (1).
FILTRE À AIR DE CLIMATISATION
OTM078032
OTM078031

7-26
Entretien

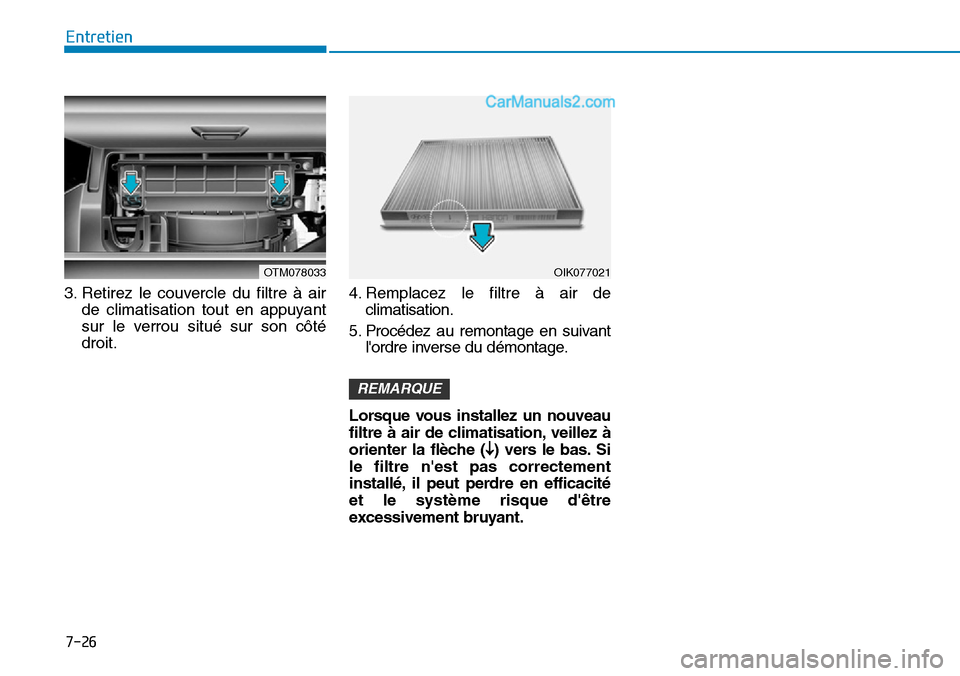

3. Retirez le couvercle du filtre à air
de climatisation tout en appuyant
sur le verrou situé sur son côté
droit.4. Remplacez le filtre à air de
climatisation.
5. Procédez au remontage en suivant
l'ordre inverse du démontage.
Lorsque vous installez un nouveau
filtre à air de climatisation, veillez à
orienter la flèche (
↓) vers le bas. Si
le filtre n'est pas correctement
install

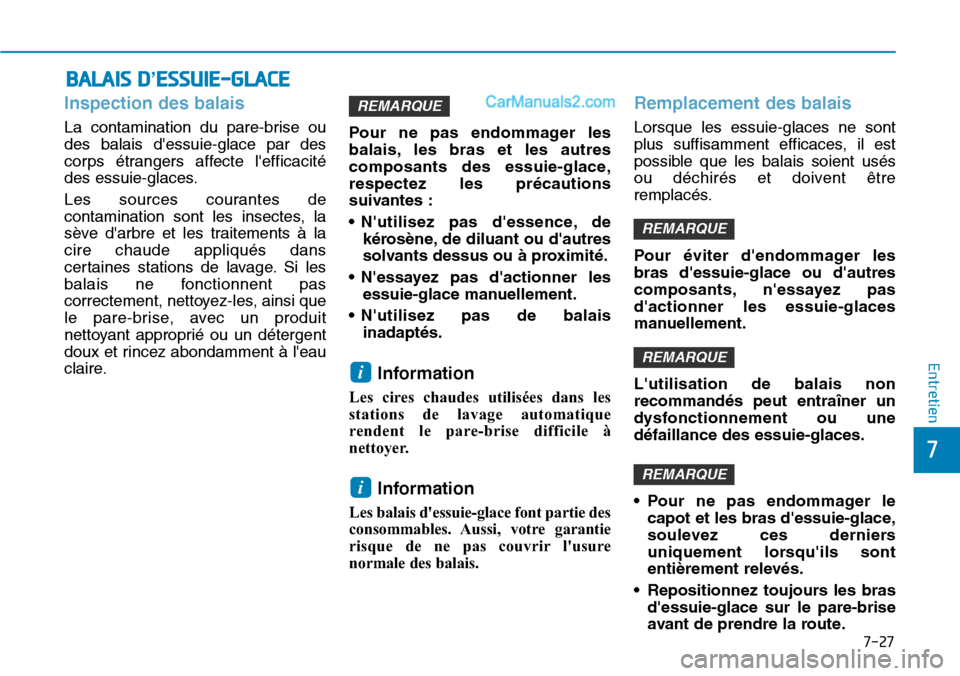

7-27
7
Entretien
Inspection des balais
La contamination du pare-brise ou
des balais d'essuie-glace par des
corps étrangers affecte l'efficacité
des essuie-glaces.
Les sources courantes de
contamination sont les insectes, la
sève d'arbre et les traitements à la
cire chaude appliqués dans
certaines stations de lavage. Si les
balais ne fonctionnent pas
correctement, nettoyez-les, ainsi que
le pare-brise, avec un produit
nettoyant approprié ou un détergent
doux et rincez abondamment à l'eau
claire.Pour ne pas endommager les
balais, les bras et les autres
composants des essuie-glace,
respectez les précautions
suivantes :
• N'utilisez pas d'essence, de
kérosène, de diluant ou d'autres
solvants dessus ou à proximité.
• N'essayez pas d'actionner les
essuie-glace manuellement.
• N'utilisez pas de balais
inadaptés.
Information
Les cires chaudes utilisées dans les
stations de lavage automatique
rendent le pare-brise difficile à
nettoyer.
Information
Les balais d'essuie-glace font partie des
consommables. Aussi, votre garantie
risque de ne pas couvrir l'usure
normale des balais.
Remplacement des balais
Lorsque les essuie-glaces ne sont
plus suffisamment efficaces, il est
possible que les balais soient usés
ou déchirés et doivent être
remplacés.
Pour éviter d'endommager les
bras d'essuie-glace ou d'autres
composants, n'essayez pas
d'actionner les essuie-glaces
manuellement.
L'utilisation de balais non
recommandés peut entraîner un
dysfonctionnement ou une
défaillance des essuie-glaces.
• Pour ne pas endommager le
capot et les bras d'essuie-glace,
soulevez ces derniers
uniquement lorsqu'ils sont
entièrement relevés.
• Repositionnez toujours les bras
d'essuie-glace sur le pare-brise
avant de prendre la route.
REMARQUE
REMARQUE
REMARQUE
i
i
REMARQUE
BALAIS D

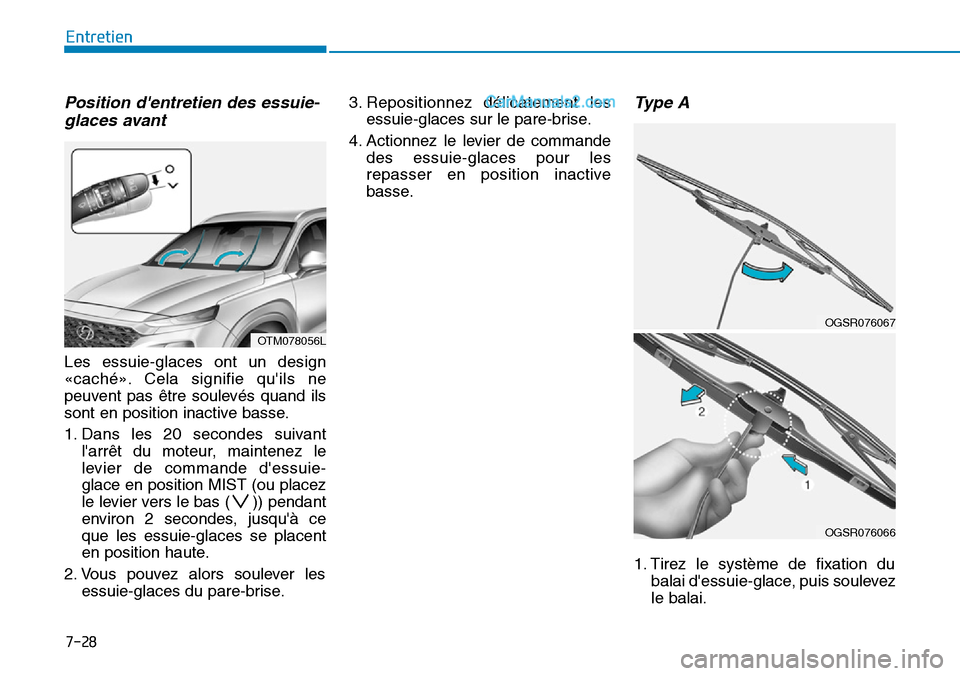

7-28
Entretien
Position d'entretien des essuie-
glaces avant
Les essuie-glaces ont un design
«caché». Cela signifie qu'ils ne
peuvent pas être soulevés quand ils
sont en position inactive basse.
1. Dans les 20 secondes suivant
l'arrêt du moteur, maintenez le
levier de commande d'essuie-
glace en position MIST (ou placez
le levier vers le bas ( )) pendant
environ 2 secondes, jusqu'à ce
que les essuie-glaces se placent
en position haute.
2. Vous pouvez alors soulever les
essuie-glaces du pare-brise.3. Repositionnez délicatement les
essuie-glaces sur le pare-brise.
4. Actionnez le levier de commande
des essuie-glaces pour les
repasser en position inactive
basse.
Type A
1. Tirez le système de fixation du
balai d'essuie-glace, puis soulevez
le balai.
OGSR076067
OGSR076066
OTM078056L

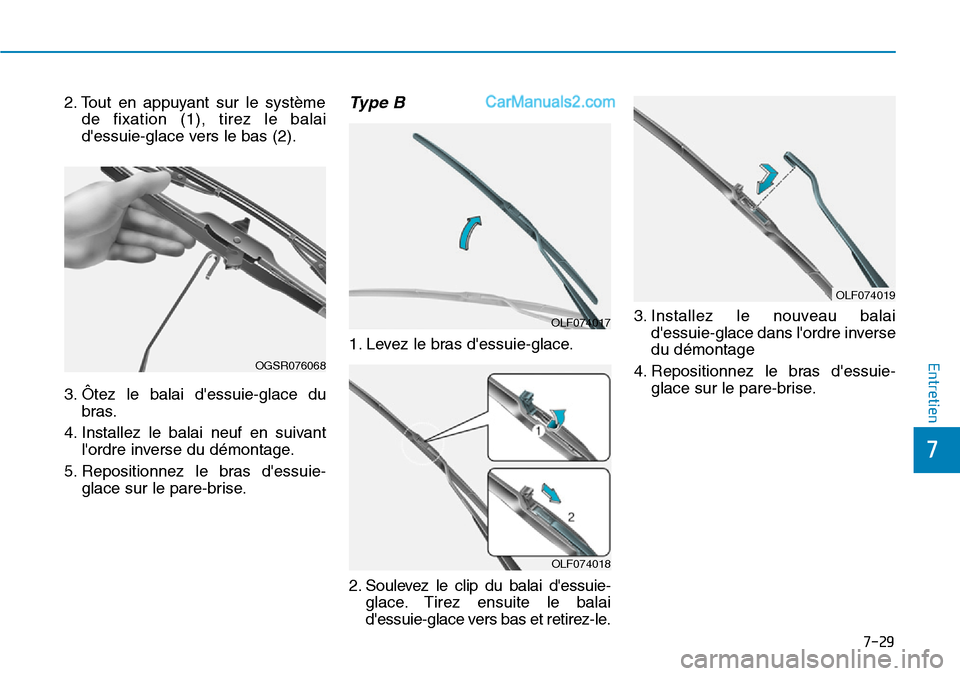

7-29
7
Entretien
2. Tout en appuyant sur le système
de fixation (1), tirez le balai
d'essuie-glace vers le bas (2).
3. Ôtez le balai d'essuie-glace du
bras.
4. Installez le balai neuf en suivant
l'ordre inverse du démontage.
5. Repositionnez le bras d'essuie-
glace sur le pare-brise.Type B
1. Levez le bras d'essuie-glace.
2. Soulevez le clip du balai d'essuie-
glace. Tirez ensuite le balai
d'essuie-glace vers bas et retirez-le.3. Installez le nouveau balai
d'essuie-glace dans l'ordre inverse
du démontage
4. Repositionnez le bras d'essuie-
glace sur le pare-brise.
OGSR076068
OLF074017
OLF074018
OLF074019

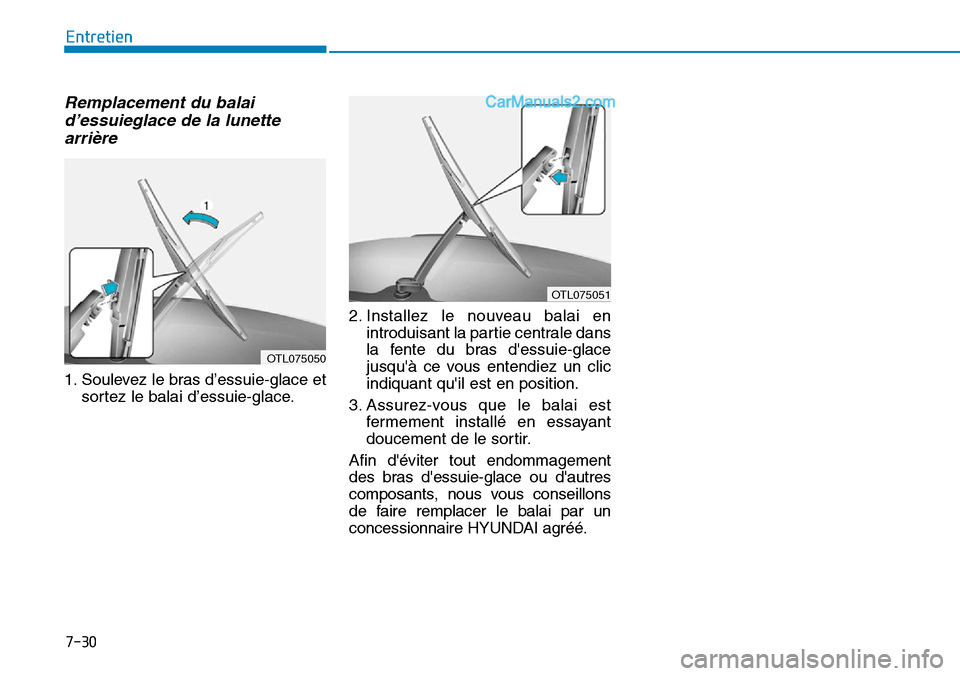

7-30
Entretien
Remplacement du balai
d’essuieglace de la lunette
arrière
1. Soulevez le bras d’essuie-glace et
sortez le balai d’essuie-glace.2. Installez le nouveau balai en
introduisant la partie centrale dans
la fente du bras d'essuie-glace
jusqu'à ce vous entendiez un clic
indiquant qu'il est en position.
3. Assurez-vous que le balai est
fermement installé en essayant
doucement de le sortir.
Afin d'éviter tout endommagement
des bras d'essuie-glace ou d'autres
composants, nous vous conseillons
de faire remplacer le balai par un
concessionnaire HYUNDAI agréé.
OTL075050
OTL075051

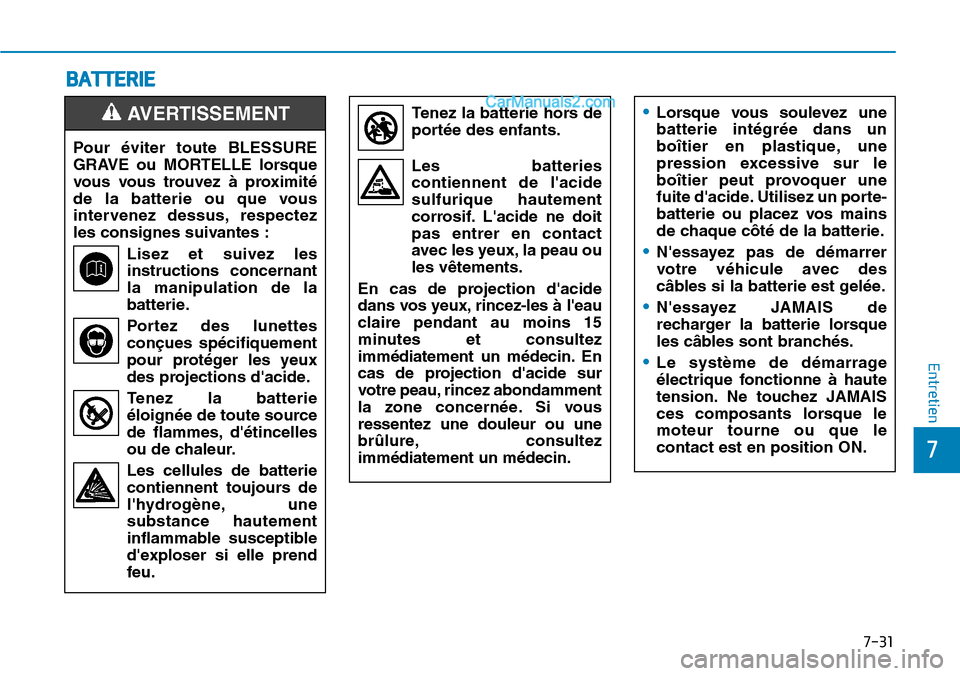

7-31
7
Entretien
BATTERIE
Pour éviter toute BLESSURE
GRAVE ou MORTELLE lorsque
vous vous trouvez à proximité
de la batterie ou que vous
intervenez dessus, respectez
les consignes suivantes :
Lisez et suivez les
instructions concernant
la manipulation de la
batterie.
Portez des lunettes
conçues spécifiquement
pour protéger les yeux
des projections d'acide.
Tenez la batterie
éloignée de toute source
de flammes, d'étincelles
ou de chaleur.
Les cellules de batterie
contiennent toujours de
l'hydrogène, une
substance hautement
inflammable susceptible
d'exploser si elle prend
feu.
AVERTISSEMENT Tenez la batterie hors de
portée des enfants.
Les batteries
contiennent de l'acide
sulfurique hautement
corrosif. L'acide ne doit
pas entrer en contact
avec les yeux, la peau ou
les vêtements.
En cas de projection d'acide
dans vos yeux, rincez-les à l'eau
claire pendant au moins 15
minutes et consultez
immédiatement un médecin. En
cas de projection d'acide sur
votre peau, rincez abondamment
la zone concernée. Si vous
ressentez une douleur ou une
brûlure, consultez
immédiatement un médecin.•Lorsque vous soulevez une
batterie intégrée dans un
boîtier en plastique, une
pression excessive sur le
boîtier peut provoquer une
fuite d'acide. Utilisez un porte-
batterie ou placez vos mains
de chaque côté de la batterie.
•N'essayez pas de démarrer
votre véhicule avec des
câbles si la batterie est gelée.
•N'essayez JAMAIS de
recharger la batterie lorsque
les câbles sont branchés.
•Le système de démarrage
électrique fonctionne à haute
tension. Ne touchez JAMAIS
ces composants lorsque le
moteur tourne ou que le
contact est en position ON.

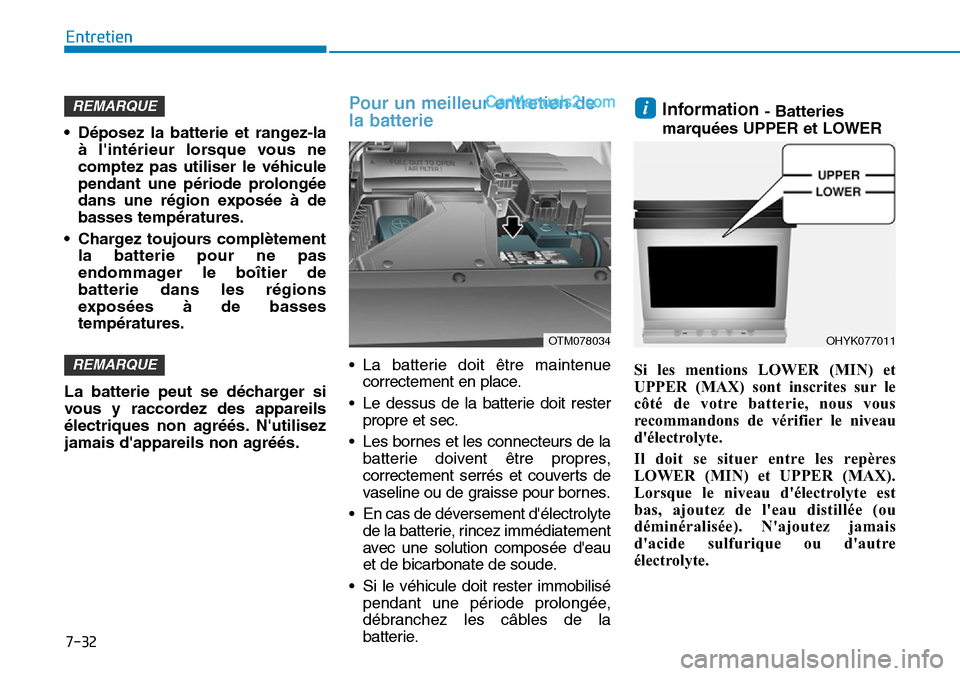

7-32
Entretien
• Déposez la batterie et rangez-la
à l'intérieur lorsque vous ne
comptez pas utiliser le véhicule
pendant une période prolongée
dans une région exposée à de
basses températures.
• Chargez toujours complètement
la batterie pour ne pas
endommager le boîtier de
batterie dans les régions
exposées à de basses
températures.
La batterie peut se décharger si
vous y raccordez des appareils
électriques non agréés. N'utilisez
jamais d'appareils non agréés.
Pour un meilleur entretien de
la batterie
• La batterie doit être maintenue
correctement en place.
• Le dessus de la batterie doit rester
propre et sec.
• Les bornes et les connecteurs de la
batterie doivent être propres,
correctement serrés et couverts de
vaseline ou de graisse pour bornes.
• En cas de déversement d'électrolyte
de la batterie, rincez immédiatement
avec une solution composée d'eau
et de bicarbonate de soude.
• Si le véhicule doit rester immobilisé
pendant une période prolongée,
débranchez les câbles de la
batterie.
Information - Batteries
marquées UPPER et LOWER
Si les mentions LOWER (MIN) et
UPPER (MAX) sont inscrites sur le
côté de votre batterie, nous vous
recommandons de vérifier le niveau
d'électrolyte.
Il doit se situer entre les repères
LOWER (MIN) et UPPER (MAX).
Lorsque le niveau d'électrolyte est
bas, ajoutez de l'eau distillée (ou
déminéralisée). N'ajoutez jamais
d'acide sulfurique ou d'autre
électrolyte.i
REMARQUE
REMARQUE
OHYK077011 OTM078034

7-33
7
Entretien

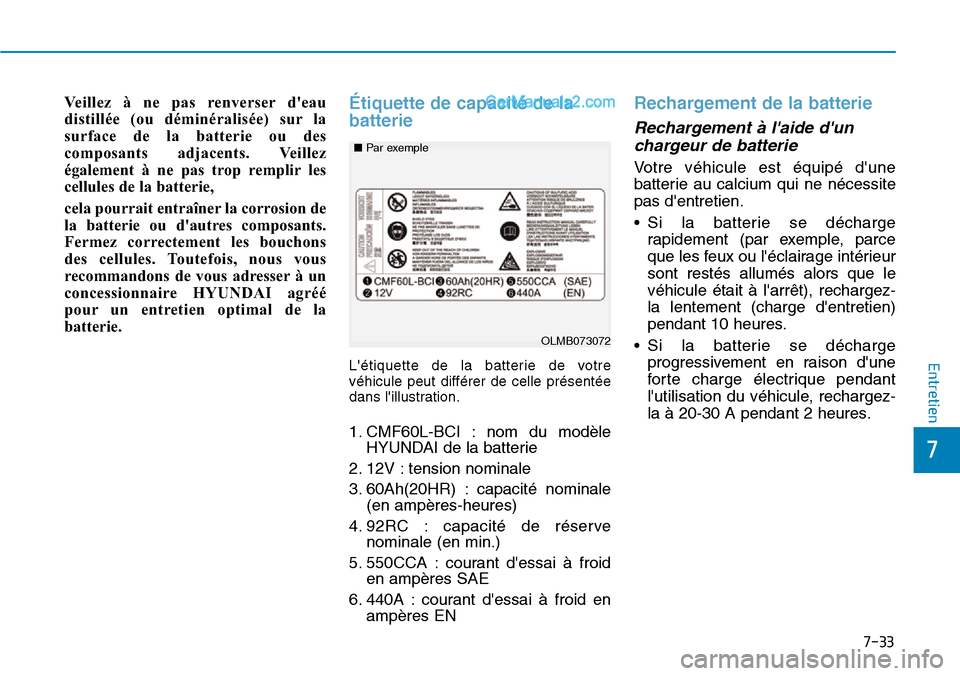

Veillez à ne pas renverser d'eau
distillée (ou déminéralisée) sur la
surface de la batterie ou des
composants adjacents. Veillez
également à ne pas trop remplir les
cellules de la batterie,
cela pourrait entraîner la corrosion de
la batterie ou d'autres composants.
Fermez correctement les bouchons
des cellules. Toutefois, nous vous
recommandons de vous adresser à un
concessionnaire HYUNDAI agréé
pour un entretien optimal de la
batterie.Étiquette de capacité de la
batterie
L'étiquette de la batterie de votre
véhicule peut différer de celle présentée
dans l'illustration.
1. CMF60L-BCI : nom du modèle
HYUNDAI de la batterie
2. 12V : tension nominale
3. 60Ah(20HR) : capacité nominale
(en ampères-heures)
4. 92RC : capacité de réserve
nominale (en min.)
5. 550CCA : courant d'essai à froid
en ampères SAE
6. 440A : courant d'essai à froid en
ampères EN
Rechargement de la batterie
Rechargement à l'aide d'un
chargeur de batterie
Votre véhicule est équipé d'une
batterie au calcium qui ne nécessite
pas d'entretien.
• Si la batterie se décharge
rapidement (par exemple, parce
que les feux ou l'éclairage intérieur
sont restés allumés alors que le
véhicule était à l'arrêt), rechargez-
la lentement (charge d'entretien)
pendant 10 heures.
• Si la batterie se décharge
progressivement en raison d'une
forte charge électrique pendant
l'utilisation du véhicule, rechargez-
la à 20-30 A pendant 2 heures.
OLMB073072 ■Par exemple
