6-35
Mesures à prendre en cas d'urgence
6

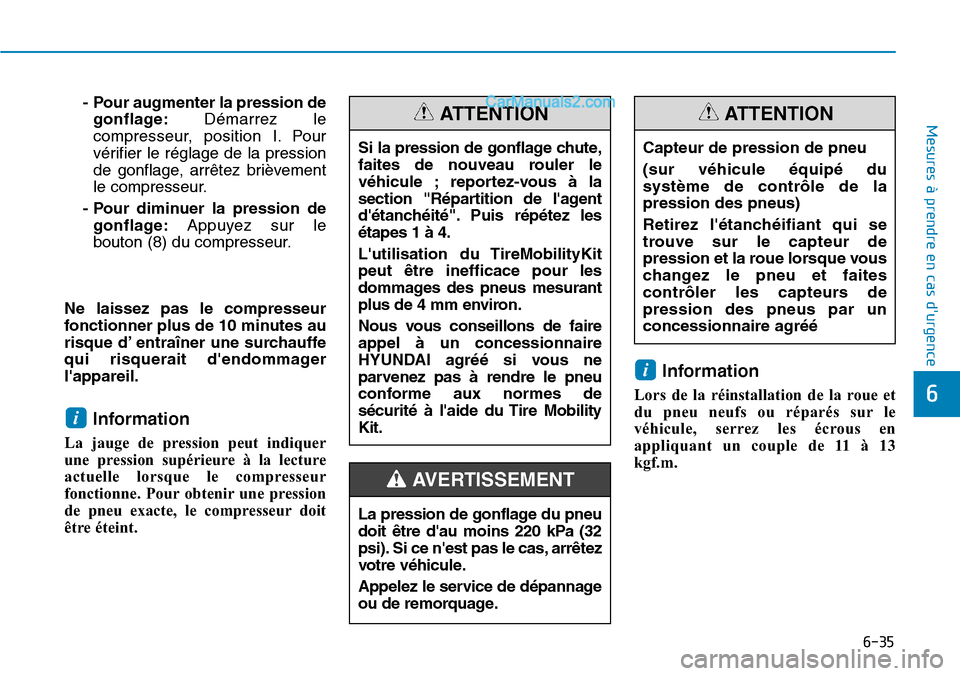

- Pour augmenter la pression de
gonflage:Démarrez le
compresseur, position I. Pour
vérifier le réglage de la pression
de gonflage, arrêtez brièvement
le compresseur.
- Pour diminuer la pression de
gonflage:Appuyez sur le
bouton (8) du compresseur.
Ne laissez pas le compresseur
fonctionner plus de 10 minutes au
risque d’ entraîner une surchauffe
qui risquerait d'endommager
l'appareil.
Information
La jauge de pression peut indiquer
une pression supérieure à la lecture
actuelle lorsque le compresseur
fonctionne. Pour obtenir une pression
de pneu exacte, le compresseur doit
être éteint.
Information
Lors de la réinstallation de la roue et
du pneu neufs ou réparés sur le
véhicule, serrez les écrous en
appliquant un couple de 11 à 13
kgf.m.
i
i
Si la pression de gonflage chute,
faites de nouveau rouler le
véhicule ; reportez-vous à la
section "Répartition de l'agent
d'étanchéité". Puis répétez les
étapes 1 à 4.
L'utilisation du TireMobilityKit
peut être inefficace pour les
dommages des pneus mesurant
plus de 4 mm environ.
Nous vous conseillons de faire
appel à un concessionnaire
HYUNDAI agréé si vous ne
parvenez pas à rendre le pneu
conforme aux normes de
sécurité à l'aide du Tire Mobility
Kit.
ATTENTION
La pression de gonflage du pneu
doit être d'au moins 220 kPa (32
psi). Si ce n'est pas le cas, arrêtez
votre véhicule.
Appelez le service de dépannage
ou de remorquage.
AVERTISSEMENT
Capteur de pression de pneu
(sur véhicule équipé du
système de contrôle de la
pression des pneus)
Retirez l'étanchéifiant qui se
trouve sur le capteur de
pression et la roue lorsque vous
changez le pneu et faites
contrôler les capteurs de
pression des pneus par un
concessionnaire agréé
ATTENTION

6-36
Mesures à prendre en cas d'urgence
Service de remorquage
[A] : Chariot
Si un remorquage d'urgence est
nécessaire, nous vous
recommandons de faire appel à un
concessionnaire HYUNDAI agréé ou
à un service de remorquage
professionnel.Des procédures de levage et de
remorquage appropriées doivent être
suivies pour ne pas endommager le
véhicule. L'utilisation de chariots
porte-roues ou d'une remorque-
plateau est recommandée.
Si l’une des roues ou l’un des
composants de la suspension
chargé est endommagé ou si le
véhicule est remorqué avec les
roues avant sur le sol, utilisez une
plate-forme roulante sous les roues
avant.
Lors du remorquage par une
dépanneuse commerciale sans
chariots porte-roues, c’est toujours
l’avant du véhicule qui doit être levé,
et non l’arrière.
REMORQUAGE
•Pour ne pas endommager le
véhicule, ne le remorquez pas
avec les roues avant au sol.
•Ne remorquez pas le véhicule
avec un équipement à
élingue. Utilisez un chariot
porte-roues ou une remorque-
plateau.
ATTENTION
OTM068013
OTM068012
Un véhicule 4 roues motrices ne
doit jamais être remorqué avec
les roues au sol. Le non-respect
de cette consigne pourrait
endommager gravement la
boîte-pont ou le système 4
roues motrices.
ATTENTION
OTM068010L

6-37
Mesures à prendre en cas d'urgence
6

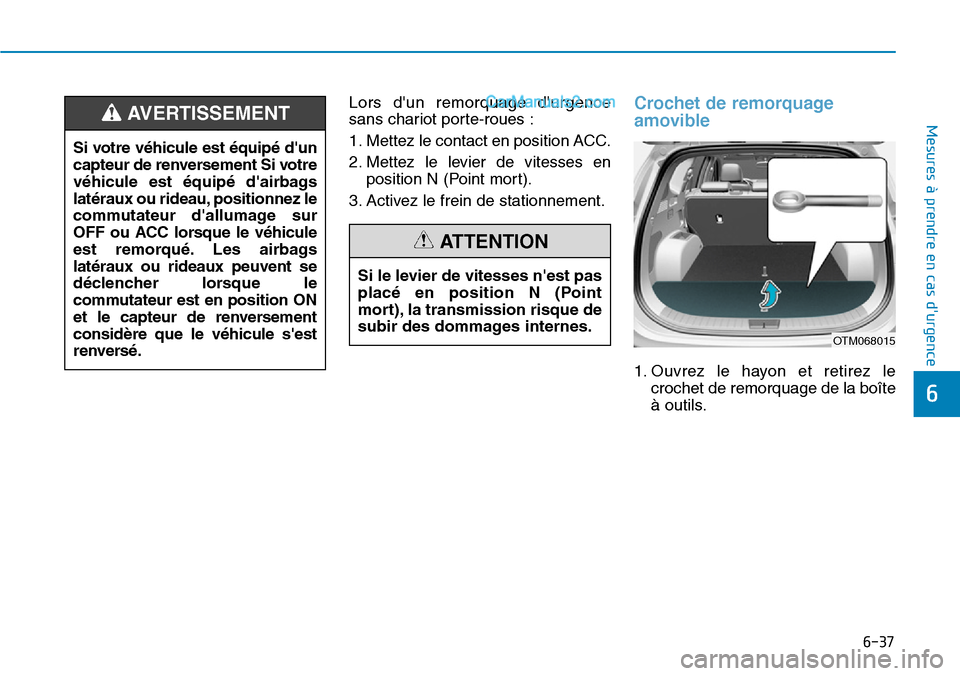

Lors d'un remorquage d'urgence
sans chariot porte-roues :
1. Mettez le contact en position ACC.
2. Mettez le levier de vitesses en
position N (Point mort).
3. Activez le frein de stationnement.Crochet de remorquage
amovible
1. Ouvrez le hayon et retirez le
crochet de remorquage de la boîte
à outils. Si votre véhicule est équipé d'un
capteur de renversement Si votre
véhicule est équipé d'airbags
latéraux ou rideau, positionnez le
commutateur d'allumage sur
OFF ou ACC lorsque le véhicule
est remorqué. Les airbags
latéraux ou rideaux peuvent se
déclencher lorsque le
commutateur est en position ON
et le capteur de renversement
considère que le véhicule s'est
renversé.
AVERTISSEMENT
Si le levier de vitesses n'est pas
placé en position N (Point
mort), la transmission risque de
subir des dommages internes.
ATTENTION
OTM068015

6-38
Mesures à prendre en cas d'urgence
2. Retirez le cache de l'orifice en
appuyant sur la partie basse du
cache sur le pare-chocs avant.3. Introduisez le crochet dans l'orifice
et tournez-le dans le sens horaire
jusqu'à ce qu'il soit solidement fixé.
4. Après utilisation, retirez le crochet
et remettez le cache en place.
Remorquage d'urgence
Si un remorquage est nécessaire,
nous vous recommandons de faire
appel à un concessionnaire
HYUNDAI agréé ou à un service de
remorquage professionnel.
OTM068016
OTM068017
■Avant
■ Arrière
OTM068019
OTM068018
■ Arrière
■Avant

6-39
Mesures à prendre en cas d'urgence
6

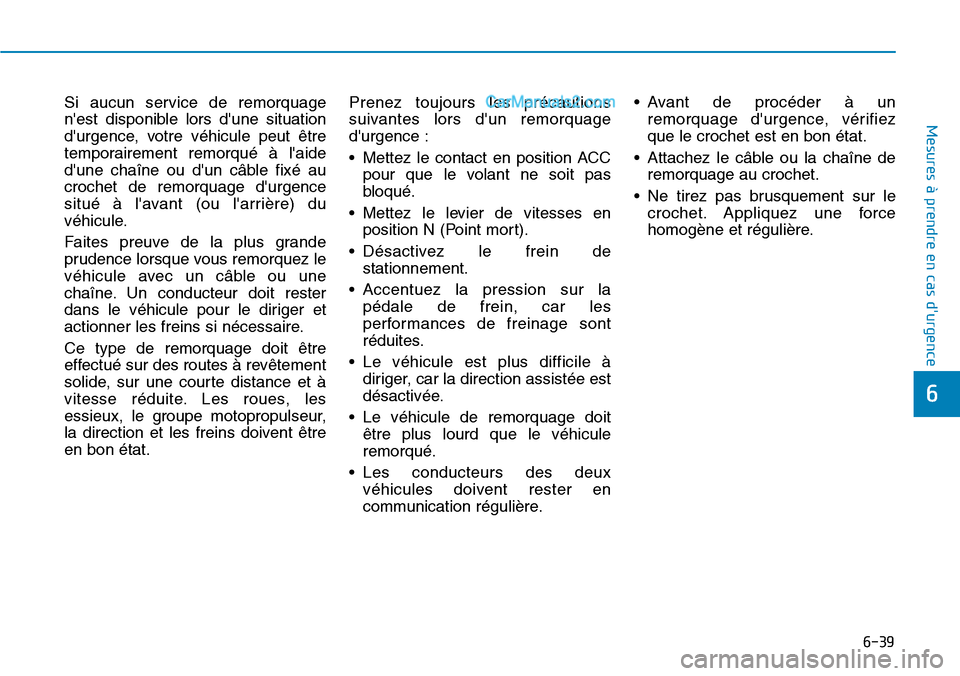

Si aucun service de remorquage
n'est disponible lors d'une situation
d'urgence, votre véhicule peut être
temporairement remorqué à l'aide
d'une chaîne ou d'un câble fixé au
crochet de remorquage d'urgence
situé à l'avant (ou l'arrière) du
véhicule.
Faites preuve de la plus grande
prudence lorsque vous remorquez le
véhicule avec un câble ou une
chaîne. Un conducteur doit rester
dans le véhicule pour le diriger et
actionner les freins si nécessaire.
Ce type de remorquage doit être
effectué sur des routes à revêtement
solide, sur une courte distance et à
vitesse réduite. Les roues, les
essieux, le groupe motopropulseur,
la direction et les freins doivent être
en bon état.Prenez toujours les précautions
suivantes lors d'un remorquage
d'urgence :
• Mettez le contact en position ACC
pour que le volant ne soit pas
bloqué.
• Mettez le levier de vitesses en
position N (Point mort).
• Désactivez le frein de
stationnement.
• Accentuez la pression sur la
pédale de frein, car les
performances de freinage sont
réduites.
• Le véhicule est plus difficile à
diriger, car la direction assistée est
désactivée.
• Le véhicule de remorquage doit
être plus lourd que le véhicule
remorqué.
• Les conducteurs des deux
véhicules doivent rester en
communication régulière.• Avant de procéder à un
remorquage d'urgence, vérifiez
que le crochet est en bon état.
• Attachez le câble ou la chaîne de
remorquage au crochet.
• Ne tirez pas brusquement sur le
crochet. Appliquez une force
homogène et régulière.

6-40
Mesures à prendre en cas d'urgence

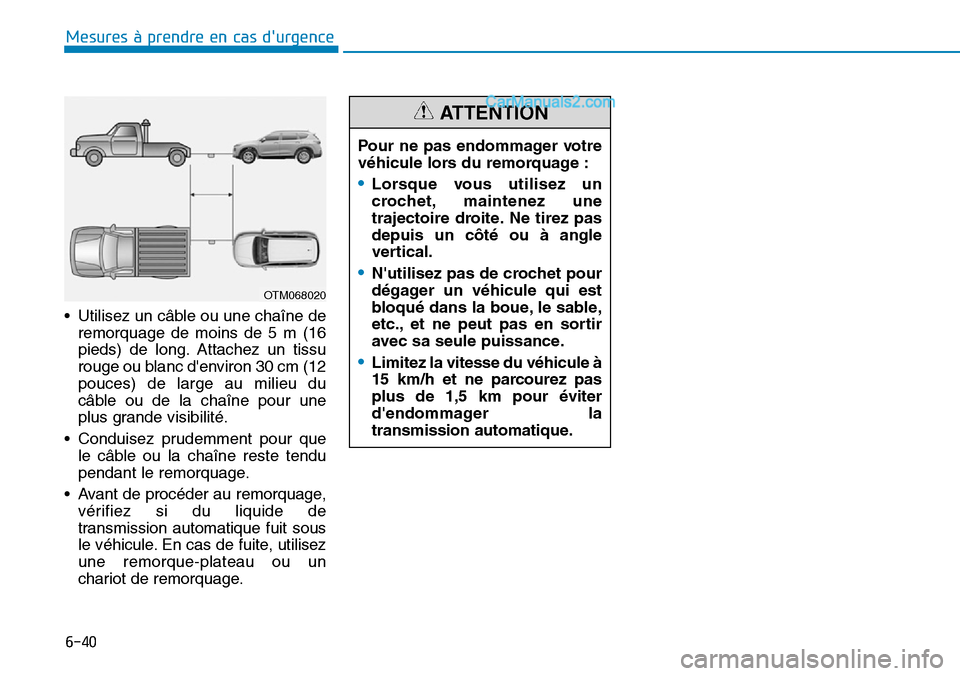

• Utilisez un câble ou une chaîne de
remorquage de moins de 5 m (16
pieds) de long. Attachez un tissu
rouge ou blanc d'environ 30 cm (12
pouces) de large au milieu du
câble ou de la chaîne pour une
plus grande visibilité.
• Conduisez prudemment pour que
le câble ou la chaîne reste tendu
pendant le remorquage.
• Avant de procéder au remorquage,
vérifiez si du liquide de
transmission automatique fuit sous
le véhicule. En cas de fuite, utilisez
une remorque-plateau ou un
chariot de remorquage.Pour ne pas endommager votre
véhicule lors du remorquage :
•Lorsque vous utilisez un
crochet, maintenez une
trajectoire droite. Ne tirez pas
depuis un côté ou à angle
vertical.
•N'utilisez pas de crochet pour
dégager un véhicule qui est
bloqué dans la boue, le sable,
etc., et ne peut pas en sortir
avec sa seule puissance.
•Limitez la vitesse du véhicule à
15 km/h et ne parcourez pas
plus de 1,5 km pour éviter
d'endommager la
transmission automatique.
ATTENTION
OTM068020

6-41
Mesures à prendre en cas d'urgence
6

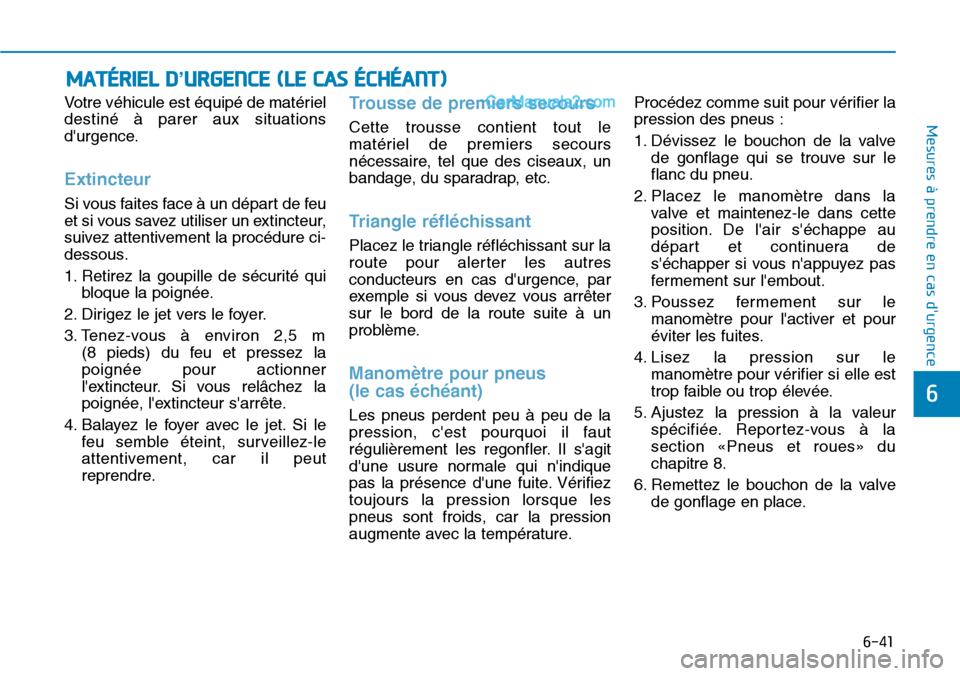

Votre véhicule est équipé de matériel
destiné à parer aux situations
d'urgence.
Extincteur
Si vous faites face à un départ de feu
et si vous savez utiliser un extincteur,
suivez attentivement la procédure ci-
dessous.
1. Retirez la goupille de sécurité qui
bloque la poignée.
2. Dirigez le jet vers le foyer.
3. Tenez-vous à environ 2,5 m
(8 pieds) du feu et pressez la
poignée pour actionner
l'extincteur. Si vous relâchez la
poignée, l'extincteur s'arrête.
4. Balayez le foyer avec le jet. Si le
feu semble éteint, surveillez-le
attentivement, car il peut
reprendre.
Trousse de premiers secours
Cette trousse contient tout le
matériel de premiers secours
nécessaire, tel que des ciseaux, un
bandage, du sparadrap, etc.
Triangle réfléchissant
Placez le triangle réfléchissant sur la
route pour alerter les autres
conducteurs en cas d'urgence, par
exemple si vous devez vous arrêter
sur le bord de la route suite à un
problème.
Manomètre pour pneus
(le cas échéant)
Les pneus perdent peu à peu de la
pression, c'est pourquoi il faut
régulièrement les regonfler. Il s'agit
d'une usure normale qui n'indique
pas la présence d'une fuite. Vérifiez
toujours la pression lorsque les
pneus sont froids, car la pression
augmente avec la température.Procédez comme suit pour vérifier la
pression des pneus :
1. Dévissez le bouchon de la valve
de gonflage qui se trouve sur le
flanc du pneu.
2. Placez le manomètre dans la
valve et maintenez-le dans cette
position. De l'air s'échappe au
départ et continuera de
s'échapper si vous n'appuyez pas
fermement sur l'embout.
3. Poussez fermement sur le
manomètre pour l'activer et pour
éviter les fuites.
4. Lisez la pression sur le
manomètre pour vérifier si elle est
trop faible ou trop élevée.
5. Ajustez la pression à la valeur
spécifiée. Reportez-vous à la
section «Pneus et roues» du
chapitre 8.
6. Remettez le bouchon de la valve
de gonflage en place.
MATÉRIEL D’URGENCE (LE CAS ÉCHÉANT)

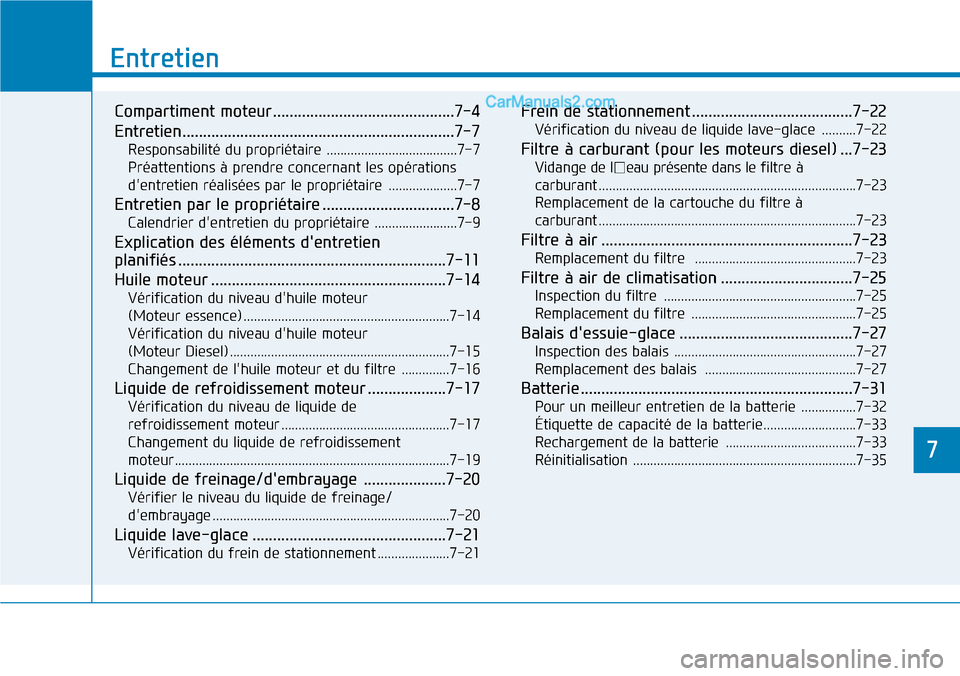

7
Entretien
7
Entretien
7
Compartiment moteur ............................................7-4
Entretien..................................................................7-7
Responsabilité du propriétaire ......................................7-7
Préattentions à prendre concernant les opérations
d'entretien réalisées par le propriétaire ....................7-7
Entretien par le propriétaire ................................7-8
Calendrier d'entretien du propriétaire ........................7-9
Explication des éléments d'entretien
planifiés .................................................................7-11
Huile moteur .........................................................7-14
Vérification du niveau d'huile moteur
(Moteur essence) ............................................................7-14
Vérification du niveau d'huile moteur
(Moteur Diesel) ................................................................7-15
Changement de l'huile moteur et du filtre ..............7-16
Liquide de refroidissement moteur ...................7-17
Vérification du niveau de liquide de
refroidissement moteur .................................................7-17
Changement du liquide de refroidissement
moteur................................................................................7-19
Liquide de freinage/d'embrayage ....................7-20
Vérifier le niveau du liquide de freinage/
d'embrayage .....................................................................7-20
Liquide lave-glace ...............................................7-21
Vérification du frein de stationnement .....................7-21
Frein de stationnement .......................................7-22
Vérification du niveau de liquide lave-glace ..........7-22
Filtre à carburant (pour les moteurs diesel) ...7-23
Vidange de l
eau présente dans le filtre à
carburant ...........................................................................7-23
Remplacement de la cartouche du filtre à
carburant ...........................................................................7-23
Filtre à air .............................................................7-23
Remplacement du filtre ...............................................7-23
Filtre à air de climatisation ................................7-25
Inspection du filtre ........................................................7-25
Remplacement du filtre ................................................7-25
Balais d'essuie-glace ..........................................7-27
Inspection des balais .....................................................7-27
Remplacement des balais ............................................7-27
Batterie ..................................................................7-31
Pour un meilleur entretien de la batterie ................7-32
Étiquette de capacité de la batterie...........................7-33
Rechargement de la batterie ......................................7-33
Réinitialisation .................................................................7-35

7

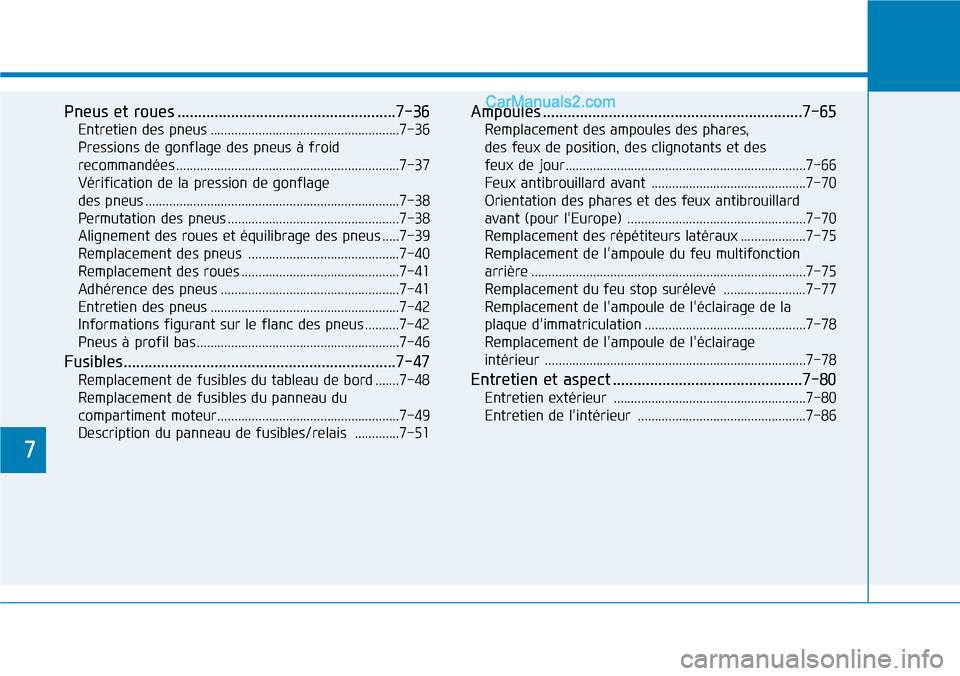

Pneus et roues .....................................................7-36
Entretien des pneus .......................................................7-36
Pressions de gonflage des pneus à froid
recommandées .................................................................7-37
Vérification de la pression de gonflage
des pneus ..........................................................................7-38
Permutation des pneus ..................................................7-38
Alignement des roues et équilibrage des pneus .....7-39
Remplacement des pneus ............................................7-40
Remplacement des roues ..............................................7-41
Adhérence des pneus ....................................................7-41
Entretien des pneus .......................................................7-42
Informations figurant sur le flanc des pneus ..........7-42
Pneus à profil bas ...........................................................7-46
Fusibles..................................................................7-47
Remplacement de fusibles du tableau de bord .......7-48
Remplacement de fusibles du panneau du
compartiment moteur.....................................................7-49
Description du panneau de fusibles/relais .............7-51
Ampoules ...............................................................7-65
Remplacement des ampoules des phares,
des feux de position, des clignotants et des
feux de jour......................................................................7-66
Feux antibrouillard avant .............................................7-70
Orientation des phares et des feux antibrouillard
avant (pour l'Europe) ....................................................7-70
Remplacement des répétiteurs latéraux ...................7-75
Remplacement de l'ampoule du feu multifonction
arrière ................................................................................7-75
Remplacement du feu stop surélevé ........................7-77
Remplacement de l'ampoule de l'éclairage de la
plaque d'immatriculation ...............................................7-78
Remplacement de l'ampoule de l'éclairage
intérieur ............................................................................7-78
Entretien et aspect ..............................................7-80
Entretien extérieur ........................................................7-80
Entretien de l'intérieur .................................................7-86

7
Entretien
77

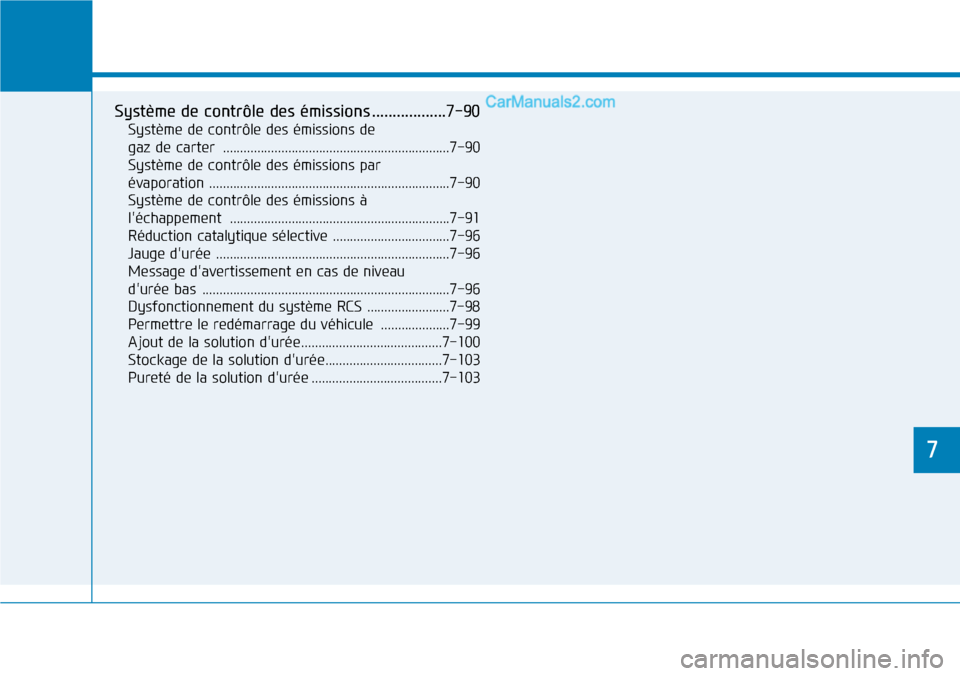

Système de contrôle des émissions ..................7-90
Système de contrôle des émissions de
gaz de carter ..................................................................7-90
Système de contrôle des émissions par
évaporation ......................................................................7-90
Système de contrôle des émissions à
l'échappement ................................................................7-91
Réduction catalytique sélective ..................................7-96
Jauge d'urée ....................................................................7-96
Message d'avertissement en cas de niveau
d'urée bas ........................................................................7-96
Dysfonctionnement du système RCS ........................7-98
Permettre le redémarrage du véhicule ....................7-99
Ajout de la solution d'urée.........................................7-100
Stockage de la solution d'urée..................................7-103
Pureté de la solution d'urée ......................................7-103
