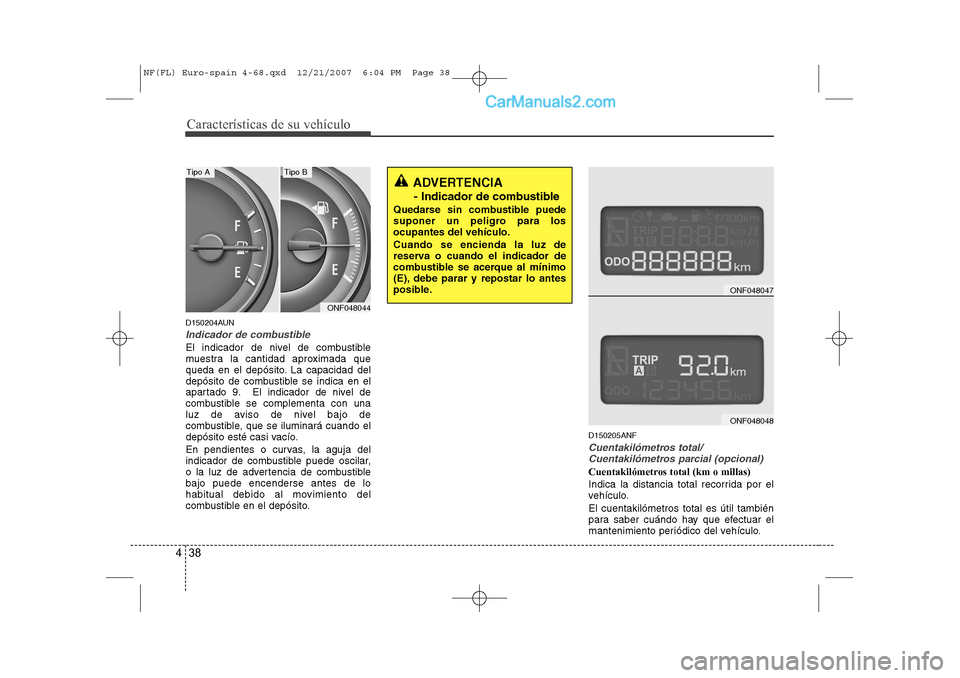

Page 111 of 348

Características de su vehículo
38
4
D150204AUN
Indicador de combustible
El indicador de nivel de combustible
muestra la cantidad aproximada que
queda en el depósito. La capacidad del
depósito de combustible se indica en el
apartado 9. El indicador de nivel de
combustible se complementa con una
luz de aviso de nivel bajo de
combustible, que se iluminará cuando el
depósito esté casi vacío.
En pendientes o curvas, la aguja del
indicador de combustible puede oscilar,
o la luz de advertencia de combustiblebajo puede encenderse antes de lo
habitual debido al movimiento del
combustible en el depósito. D150205ANF
Cuentakilómetros total/
Cuentakilómetros parcial (opcional)
Cuentakilómetros total (km o millas)
Indica la distancia total recorrida por el
vehículo. El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
ONF048044
Tipo ATipo B
ADVERTENCIA
- Indicador de combustible
Quedarse sin combustible puede
suponer un peligro para losocupantes del vehículo. Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
(E), debe parar y repostar lo antes
posible.
ONF048047
ONF048048
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:04 PM Page 38

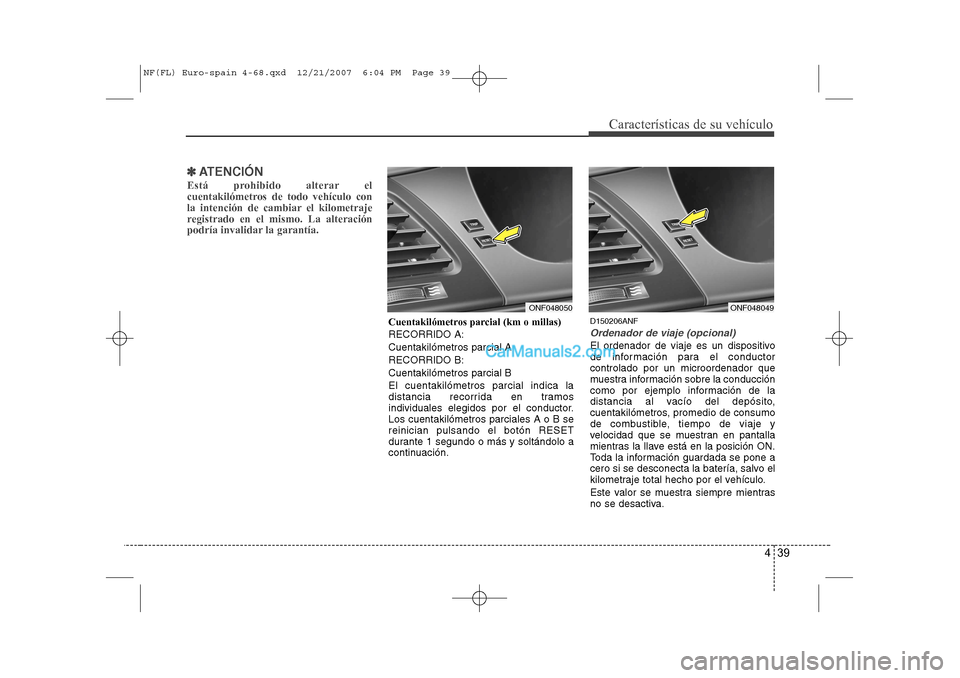

Page 112 of 348

439
Características de su vehículo
✽✽ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
Cuentakilómetros parcial (km o millas) RECORRIDO A:Cuentakilómetros parcial ARECORRIDO B:Cuentakilómetros parcial BEl cuentakilómetros parcial indica la
distancia recorrida en tramos
individuales elegidos por el conductor.Los cuentakilómetros parciales A o B sereinician pulsando el botón RESET
durante 1 segundo o más y soltándolo a
continuación. D150206ANFOrdenador de viaje (opcional)
El ordenador de viaje es un dispositivo
de información para el conductorcontrolado por un microordenador que
muestra información sobre la conducción
como por ejemplo información de la
distancia al vacío del depósito,
cuentakilómetros, promedio de consumo
de combustible, tiempo de viaje y
velocidad que se muestran en pantalla
mientras la llave está en la posición ON.
Toda la información guardada se pone a
cero si se desconecta la batería, salvo el
kilometraje total hecho por el vehículo.
Este valor se muestra siempre mientras
no se desactiva.
ONF048050ONF048049
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:04 PM Page 39

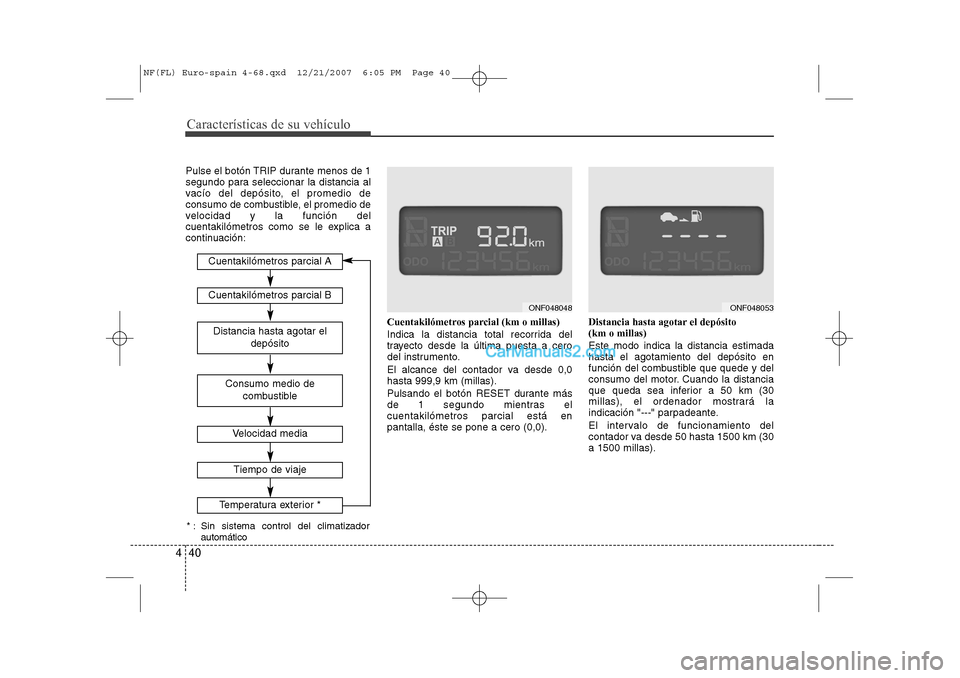

Page 113 of 348

Características de su vehículo
40
4
Pulse el botón TRIP durante menos de 1
segundo para seleccionar la distancia al
vacío del depósito, el promedio de
consumo de combustible, el promedio de
velocidad y la función del
cuentakilómetros como se le explica a
continuación:
Cuentakilómetros parcial (km o millas)
Indica la distancia total recorrida del
trayecto desde la última puesta a cero
del instrumento.
El alcance del contador va desde 0,0 hasta 999,9 km (millas).
Pulsando el botón RESET durante más
de 1 segundo mientras elcuentakilómetros parcial está enpantalla, éste se pone a cero (0,0).Distancia hasta agotar el depósito (km o millas) Este modo indica la distancia estimada hasta el agotamiento del depósito en
función del combustible que quede y del
consumo del motor. Cuando la distancia
que queda sea inferior a 50 km (30
millas), el ordenador mostrará la
indicación "---" parpadeante.
El intervalo de funcionamiento del
contador va desde 50 hasta 1500 km (30a 1500 millas).
Cuentakilómetros parcial B
Consumo medio de
combustible
Velocidad media
Tiempo de viaje
Cuentakilómetros parcial A
Distancia hasta agotar el depósito
Temperatura exterior *
ONF048053ONF048048
* : Sin sistema control del climatizador automático
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 40

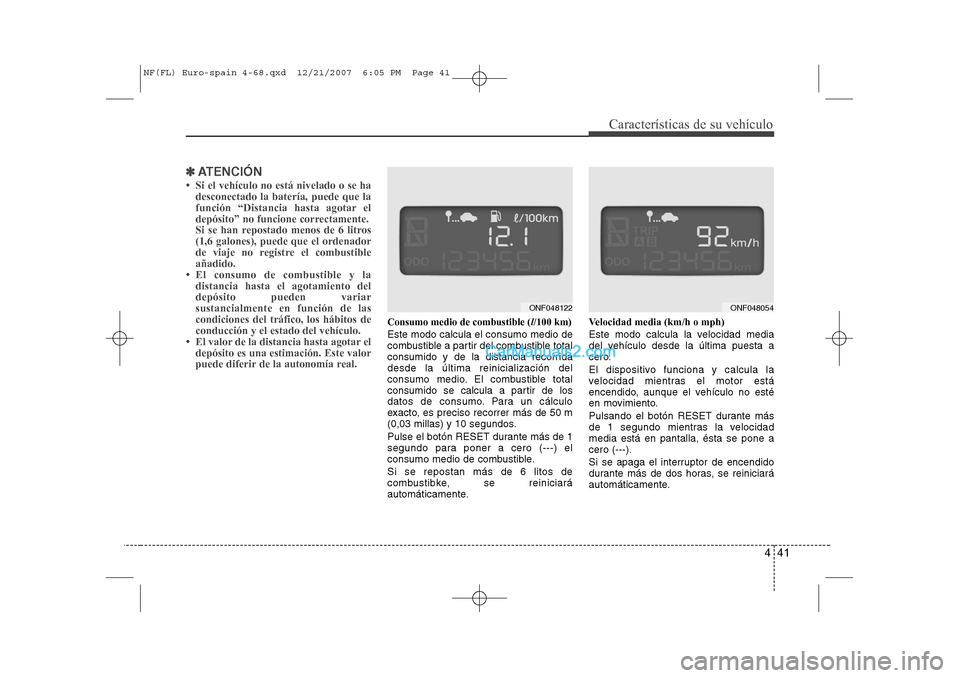

Page 114 of 348

441
Características de su vehículo
✽✽ATENCIÓN

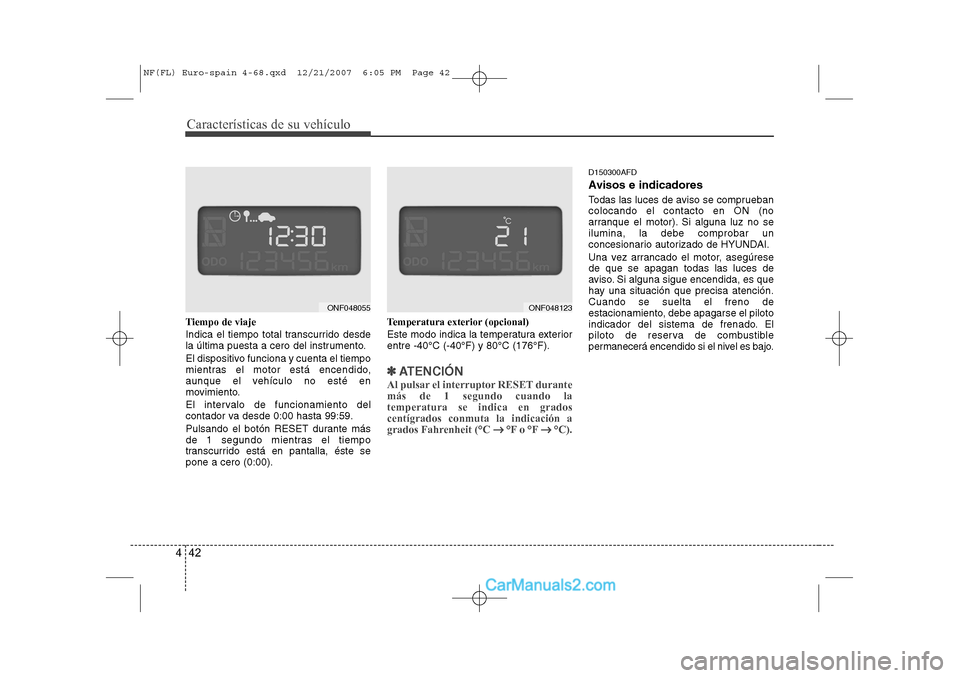

Page 115 of 348

Características de su vehículo
42
4
Tiempo de viaje
Indica el tiempo total transcurrido desde
la última puesta a cero del instrumento.
El dispositivo funciona y cuenta el tiempo
mientras el motor está encendido,
aunque el vehículo no esté en
movimiento.
El intervalo de funcionamiento del
contador va desde 0:00 hasta 99:59.
Pulsando el botón RESET durante más
de 1 segundo mientras el tiempo
transcurrido está en pantalla, éste sepone a cero (0:00). Temperatura exterior (opcional)
Este modo indica la temperatura exterior entre -40°C (-40°F) y 80°C (176°F).
✽✽
ATENCIÓN
Al pulsar el interruptor RESET durante más de 1 segundo cuando latemperatura se indica en gradoscentígrados conmuta la indicación a
grados Fahrenheit (°C
°F o °F
°C).
D150300AFD
Avisos e indicadores
Todas las luces de aviso se comprueban colocando el contacto en ON (no
arranque el motor). Si alguna luz no seilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo.
ONF048123ONF048055
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 42

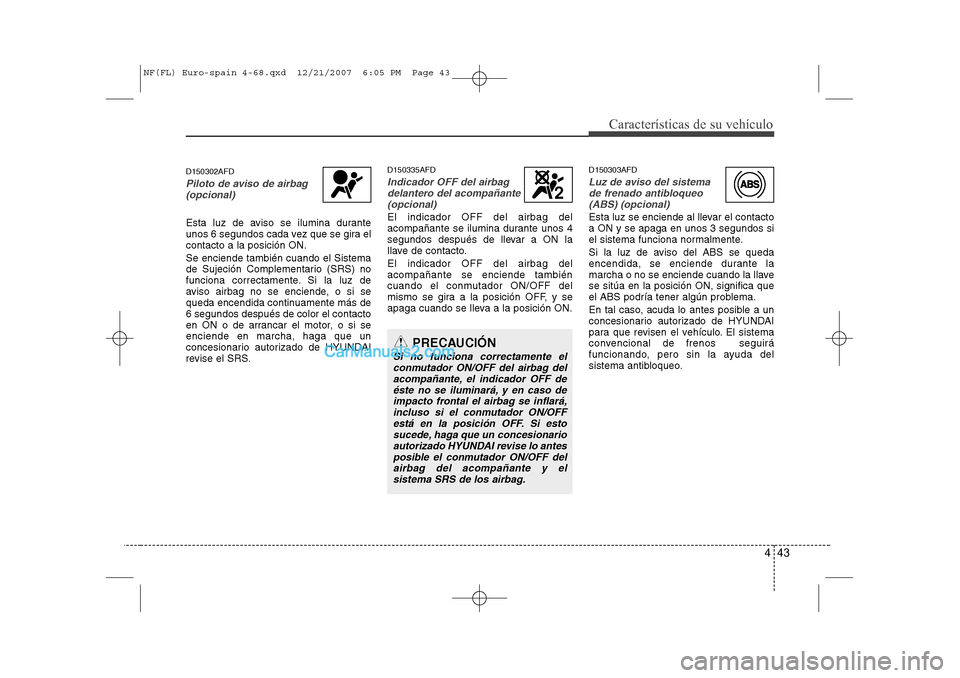

Page 116 of 348

443
Características de su vehículo
D150302AFD
Piloto de aviso de airbag (opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira elcontacto a la posición ON. Se enciende también cuando el Sistema
de Sujeción Complementario (SRS) no
funciona correctamente. Si la luz de
aviso airbag no se enciende, o si se
queda encendida continuamente más de6 segundos después de color el contacto
en ON o de arrancar el motor, o si seenciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS. D150335AFD
Indicador OFF del airbag
delantero del acompañante (opcional)
El indicador OFF del airbag del
acompañante se ilumina durante unos 4
segundos después de llevar a ON la
llave de contacto. El indicador OFF del airbag del acompañante se enciende también
cuando el conmutador ON/OFF del
mismo se gira a la posición OFF, y se
apaga cuando se lleva a la posición ON. D150303AFD
Luz de aviso del sistema
de frenado antibloqueo(ABS) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.
PRECAUCIÓN
Si no funciona correctamente elconmutador ON/OFF del airbag del
acompañante, el indicador OFF de éste no se iluminará, y en caso deimpacto frontal el airbag se inflará,incluso si el conmutador ON/OFFestá en la posición OFF. Si esto
sucede, haga que un concesionario autorizado HYUNDAI revise lo antesposible el conmutador ON/OFF del airbag del acompañante y el
sistema SRS de los airbag.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 43

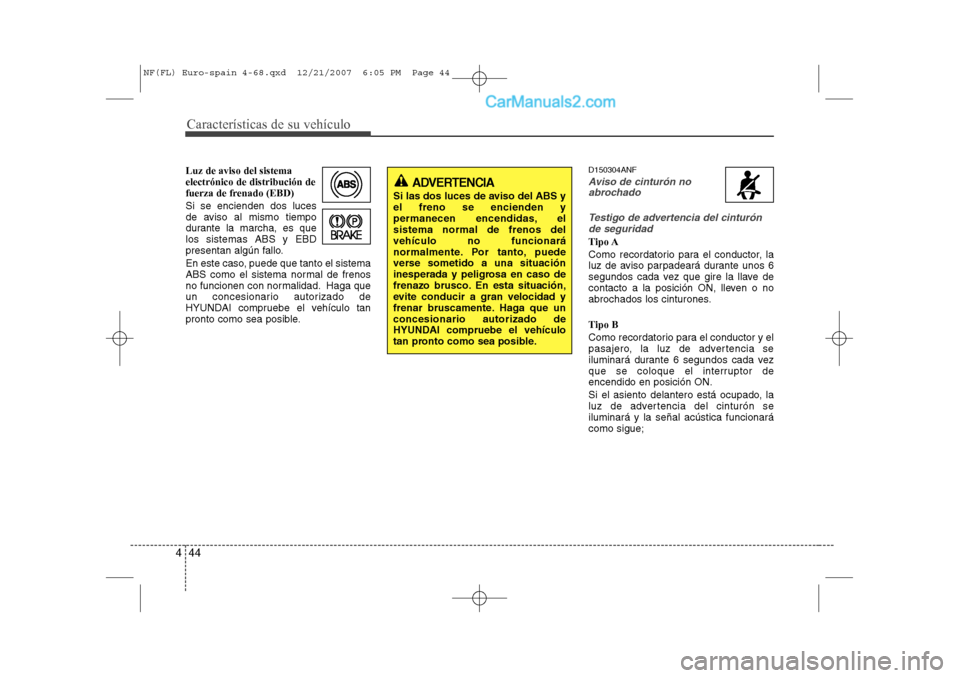

Page 117 of 348

Características de su vehículo
44
4
Luz de aviso del sistema electrónico de distribución de
fuerza de frenado (EBD) Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es quelos sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible. D150304ANFAviso de cinturón no
abrochado
Testigo de advertencia del cinturónde seguridad
Tipo A
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Tipo B
Como recordatorio para el conductor y el
pasajero, la luz de advertencia se
iluminará durante 6 segundos cada vez
que se coloque el interruptor deencendido en posición ON.
Si el asiento delantero está ocupado, la
luz de advertencia del cinturón seiluminará y la señal acústica funcionarácomo sigue;
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 44

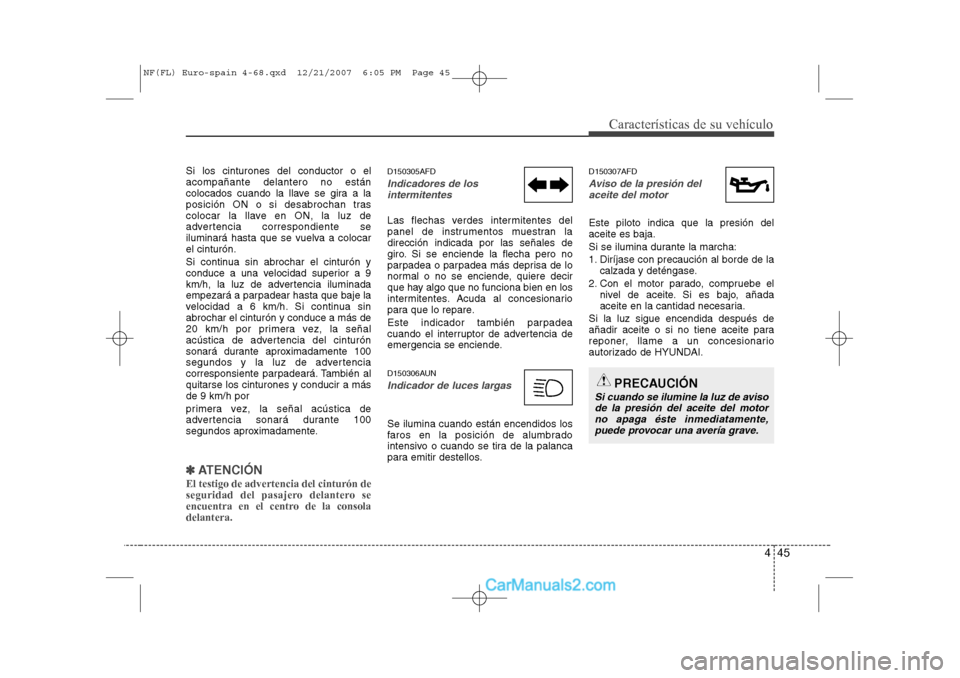

Page 118 of 348

445
Características de su vehículo
Si los cinturones del conductor o el acompañante delantero no están
colocados cuando la llave se gira a la
posición ON o si desabrochan tras
colocar la llave en ON, la luz de
advertencia correspondiente se
iluminará hasta que se vuelva a colocarel cinturón.
Si continua sin abrochar el cinturón y
conduce a una velocidad superior a 9
km/h, la luz de advertencia iluminada
empezará a parpadear hasta que baje la
velocidad a 6 km/h. Si continua sinabrochar el cinturón y conduce a más de
20 km/h por primera vez, la señal
acústica de advertencia del cinturón
sonará durante aproximadamente 100
segundos y la luz de advertencia
corresponsiente parpadeará. También alquitarse los cinturones y conducir a másde 9 km/h por
primera vez, la señal acústica de
advertencia sonará durante 100
segundos aproximadamente.
✽✽ATENCIÓN
El testigo de advertencia del cinturón de
seguridad del pasajero delantero se
encuentra en el centro de la consoladelantera.
D150305AFD
Indicadores de los intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos. D150307AFD
Aviso de la presión del
aceite del motor
Este piloto indica que la presión del aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la calzada y deténgase.
2. Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso de la presión del aceite del motor
no apaga éste inmediatamente,puede provocar una avería grave.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 45

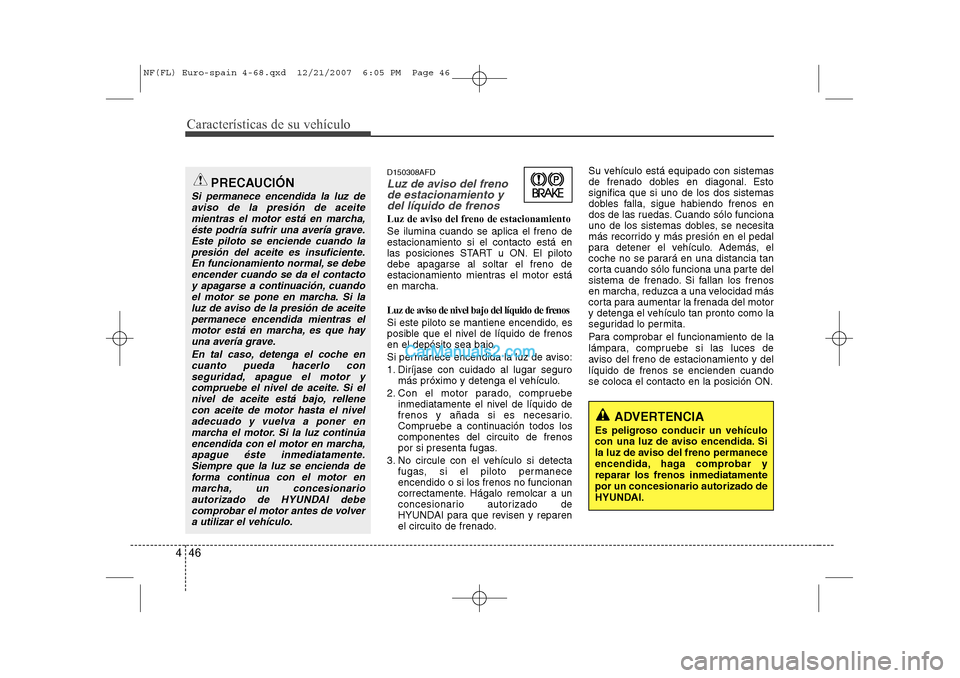

Page 119 of 348

Características de su vehículo
46
4
D150308AFD
Luz de aviso del freno
de estacionamiento ydel líquido de frenos
Luz de aviso del freno de estacionamiento Se ilumina cuando se aplica el freno de estacionamiento si el contacto está en
las posiciones START u ON. El pilotodebe apagarse al soltar el freno de
estacionamiento mientras el motor estáen marcha.
Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro más próximo y detenga el vehículo.
2. Con el motor parado, compruebe inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos loscomponentes del circuito de frenos
por si presenta fugas.
3. No circule con el vehículo si detecta fugas, si el piloto permaneceencendido o si los frenos no funcionan
correctamente. Hágalo remolcar a un
concesionario autorizado de
HYUNDAI para que revisen y reparen
el circuito de frenado. Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Estosignifica que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo. Además, el
coche no se parará en una distancia tan
corta cuando sólo funciona una parte del
sistema de frenado. Si fallan los frenos
en marcha, reduzca a una velocidad más
corta para aumentar la frenada del motor
y detenga el vehículo tan pronto como la
seguridad lo permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y dellíquido de frenos se encienden cuandose coloca el contacto en la posición ON.
PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceitemientras el motor está en marcha,éste podría sufrir una avería grave.
Este piloto se enciende cuando la presión del aceite es insuficiente.En funcionamiento normal, se debeencender cuando se da el contacto
y apagarse a continuación, cuandoel motor se pone en marcha. Si laluz de aviso de la presión de aceite
permanece encendida mientras elmotor está en marcha, es que hayuna avería grave.
En tal caso, detenga el coche encuanto pueda hacerlo con
seguridad, apague el motor y compruebe el nivel de aceite. Si elnivel de aceite está bajo, rellene con aceite de motor hasta el nivel
adecuado y vuelva a poner enmarcha el motor. Si la luz continúaencendida con el motor en marcha, apague éste inmediatamente.
Siempre que la luz se encienda deforma continua con el motor enmarcha, un concesionario autorizado de HYUNDAI debe
comprobar el motor antes de volvera utilizar el vehículo.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
la luz de aviso del freno permanece
encendida, haga comprobar yreparar los frenos inmediatamentepor un concesionario autorizado de
HYUNDAI.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 46
Page 120 of 348

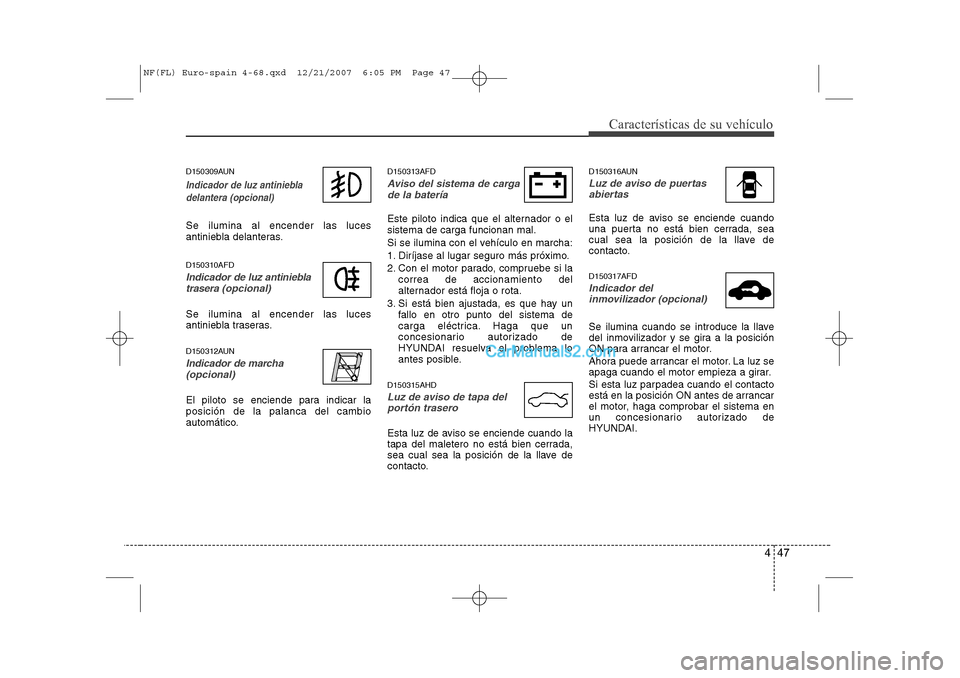

447
Características de su vehículo
D150309AUN
Indicador de luz antiniebladelantera (opcional)
Se ilumina al encender las luces
antiniebla delanteras. D150310AFD
Indicador de luz antinieblatrasera (opcional)
Se ilumina al encender las luces
antiniebla traseras.
D150312AUN
Indicador de marcha
(opcional)
El piloto se enciende para indicar la posición de la palanca del cambio
automático. D150313AFD
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un fallo en otro punto del sistema de
carga eléctrica. Haga que un
concesionario autorizado de
HYUNDAI resuelva el problema lo
antes posible.
D150315AHD
Luz de aviso de tapa del portón trasero
Esta luz de aviso se enciende cuando la
tapa del maletero no está bien cerrada,
sea cual sea la posición de la llave de
contacto. D150316AUN
Luz de aviso de puertas
abiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto. D150317AFD
Indicador del inmovilizador (opcional)
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si esta luz parpadea cuando el contacto
está en la posición ON antes de arrancar
el motor, haga comprobar el sistema en
un concesionario autorizado de
HYUNDAI.
NF(FL) Euro-spain 4-68.qxd 12/21/2007 6:05 PM Page 47
