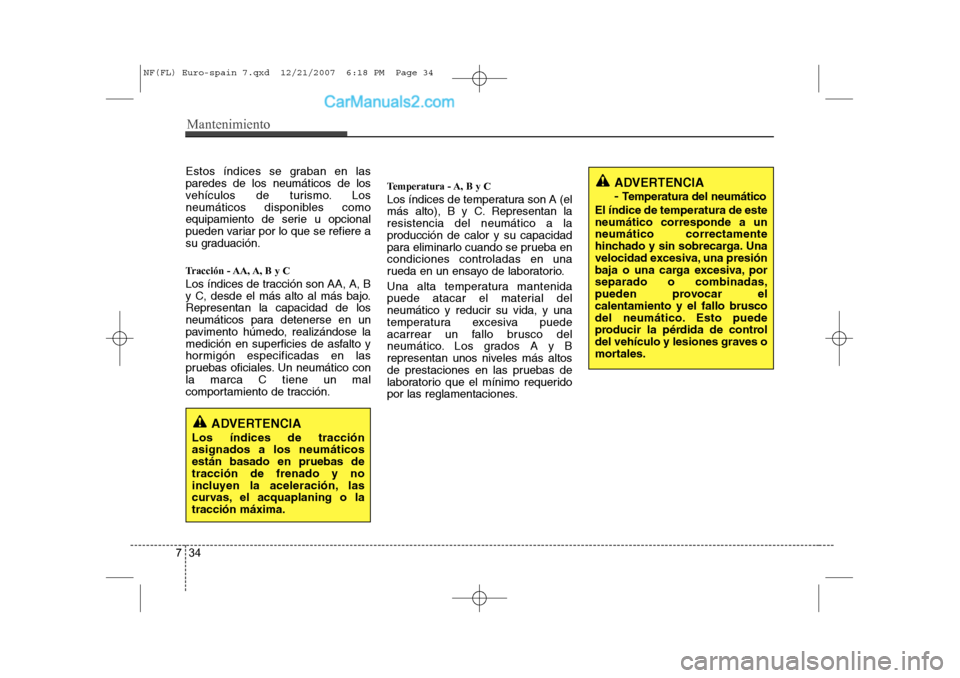

Estos índices se graban en las paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.
Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático conla marca C tiene un mal
comportamiento de tracción. Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan laresistencia del neumático a laproducción de calor y su capacidad
para eliminarlo cuando se prueba encondiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material delneumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.
ADVERTENCIA -
Temperatura del neumático
El índice de temperatura de este neumático corresponde a unneumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, porseparado o combinadas,
pueden provocar elcalentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción asignados a los neumáticosestán basado en pruebas detracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o latracción máxima.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 34

735
Mantenimiento
FUSIBLES
G210000AFD

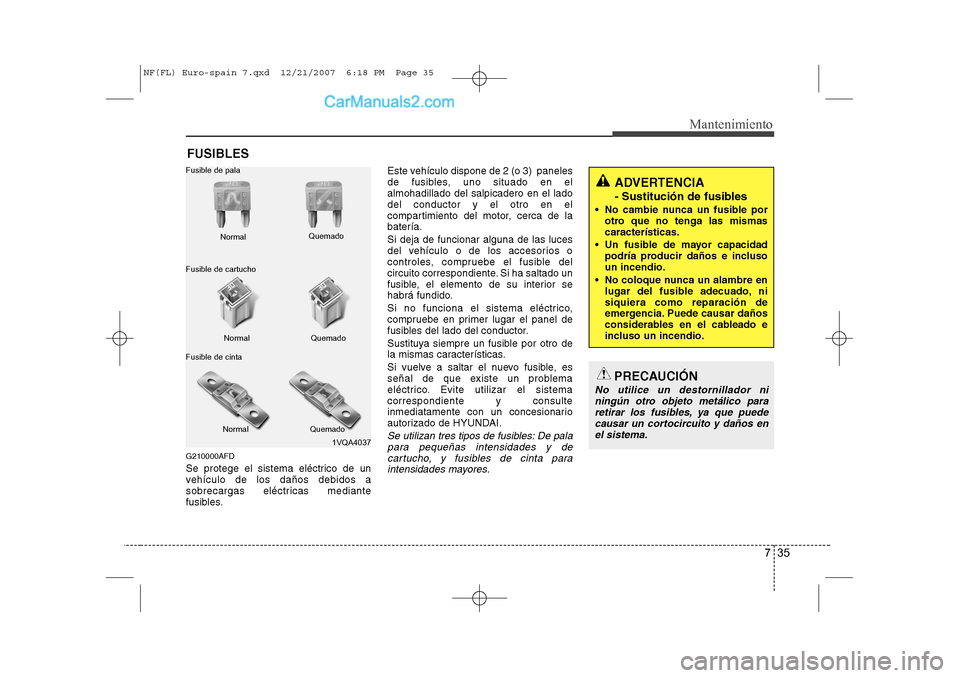

Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles. Este vehículo dispone de 2 (o 3) paneles
de fusibles, uno situado en elalmohadillado del salpicadero en el ladodel conductor y el otro en el
compartimiento del motor, cerca de labatería. Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistemacorrespondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y fusibles de cinta para intensidades mayores.1VQA4037
Normal
Normal
Fusible de pala Fusible de cartucho
Fusible de cinta Quemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
 No cambie nunca un fusible por otro que no tenga las mismas características.
 Un fusible de mayor capacidad podría producir daños e inclusoun incendio.
 No coloque nunca un alambre en lugar del fusible adecuado, nisiquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico pararetirar los fusibles, ya que puedecausar un cortocircuito y daños en
el sistema.
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 35

Mantenimiento
36
7
G210100AUN

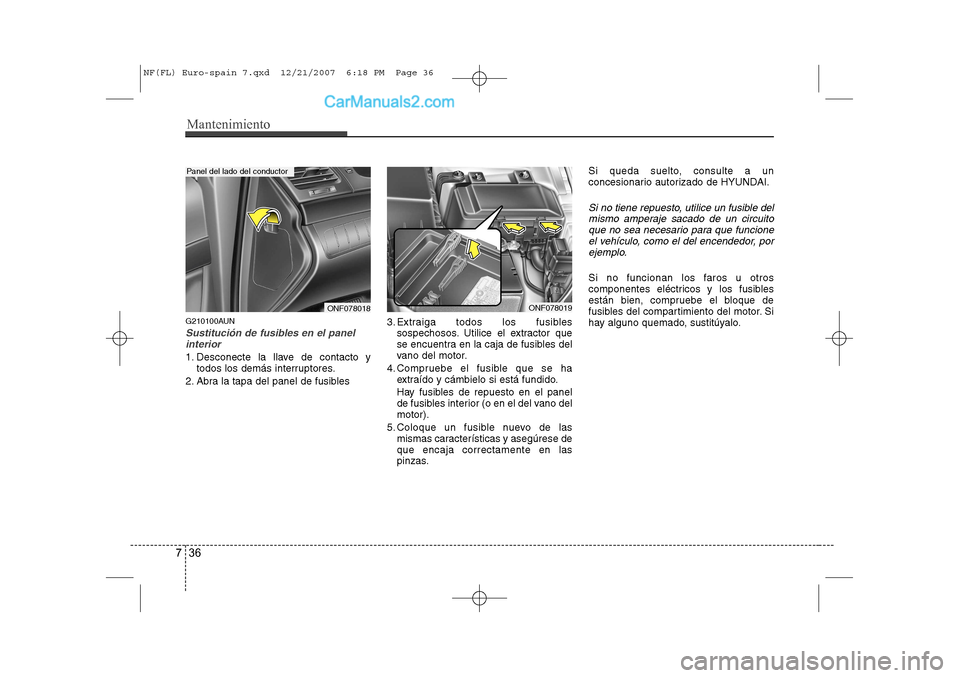

Sustitución de fusibles en el panel
interior
1. Desconecte la llave de contacto y todos los demás interruptores.
2. Abra la tapa del panel de fusibles 3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano delmotor).
5. Coloque un fusible nuevo de las mismas características y asegúrese deque encaja correctamente en las
pinzas. Si queda suelto, consulte a un
concesionario autorizado de HYUNDAI.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito que no sea necesario para que funcioneel vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
ONF078018
Panel del lado del conductor
ONF078019
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 36

737
Mantenimiento
G210101AUN

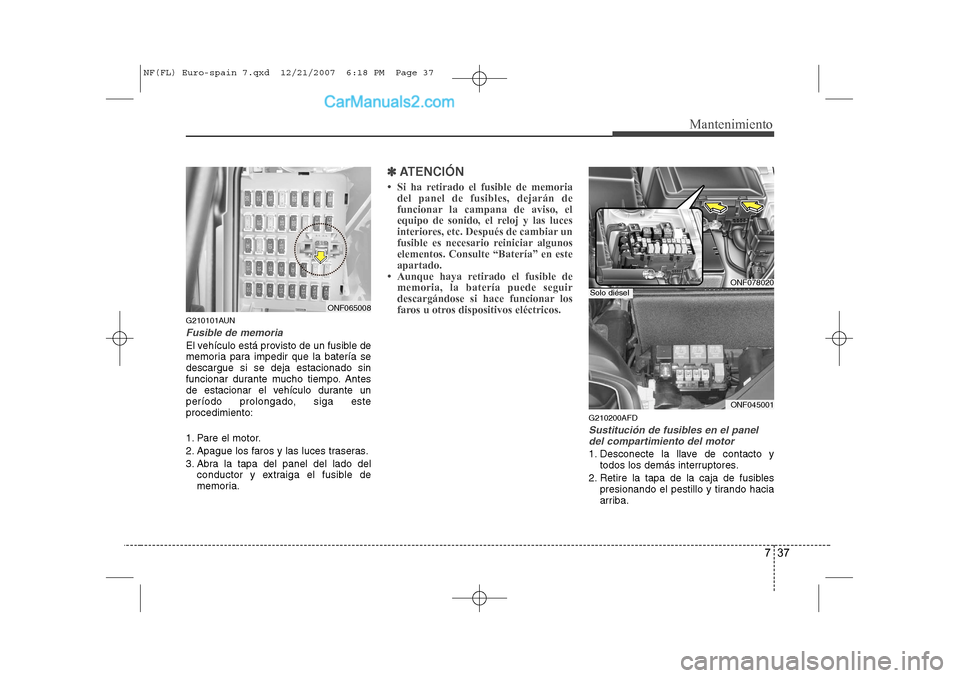

Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería sedescargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga esteprocedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado delconductor y extraiga el fusible de
memoria.
✽✽
ATENCIÓN

Mantenimiento
38
7

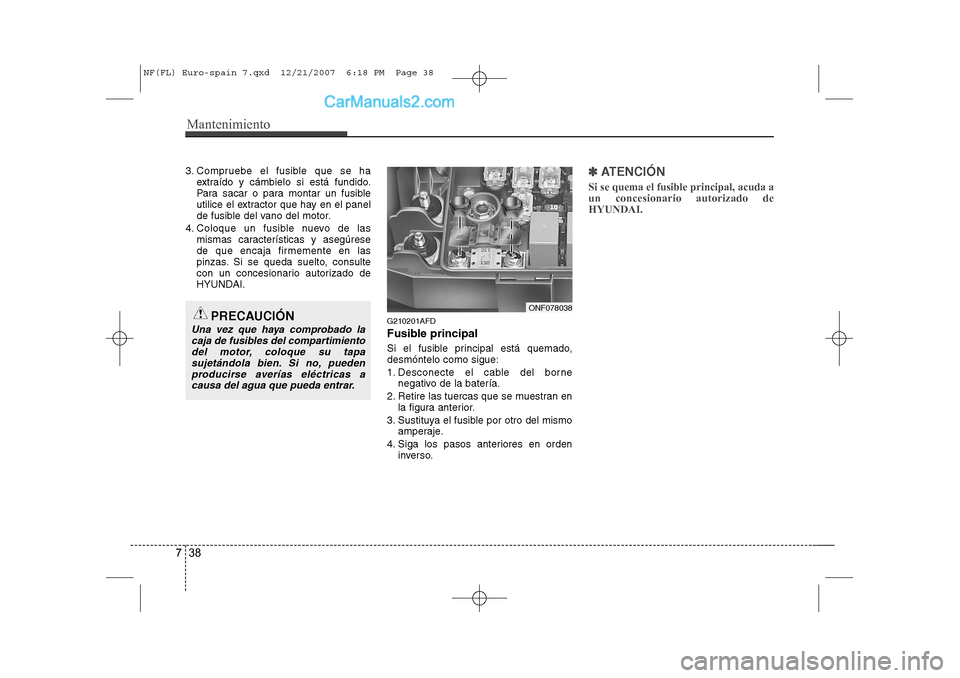

3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI.
G210201AFD
Fusible principal
Si el fusible principal está quemado, desmóntelo como sigue:
1. Desconecte el cable del bornenegativo de la batería.
2. Retire las tuercas que se muestran en la figura anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.✽✽
ATENCIÓN
Si se quema el fusible principal, acuda a un concesionario autorizado deHYUNDAI.
PRECAUCIÓN
Una vez que haya comprobado la caja de fusibles del compartimiento
del motor, coloque su tapasujetándola bien. Si no, pueden producirse averías eléctricas a
causa del agua que pueda entrar.
ONF078038
NF(FL) Euro-spain 7.qxd 12/21/2007 6:18 PM Page 38

739
Mantenimiento
✽✽
ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja defusibles de su vehículo, consulte suetiqueta.G210300ANF

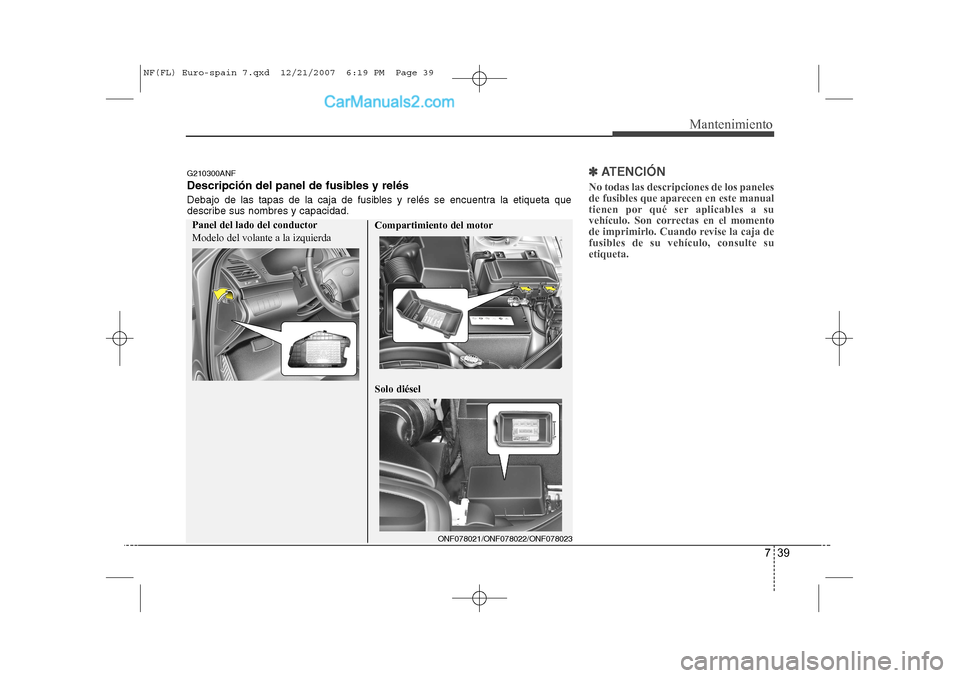

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que
describe sus nombres y capacidad.
Compartimiento del motor
ONF078021/ONF078022/ONF078023
Solo diésel
Panel del lado del conductor Modelo del volante a la izquierda
NF(FL) Euro-spain 7.qxd 12/21/2007 6:19 PM Page 39

Mantenimiento
40
7

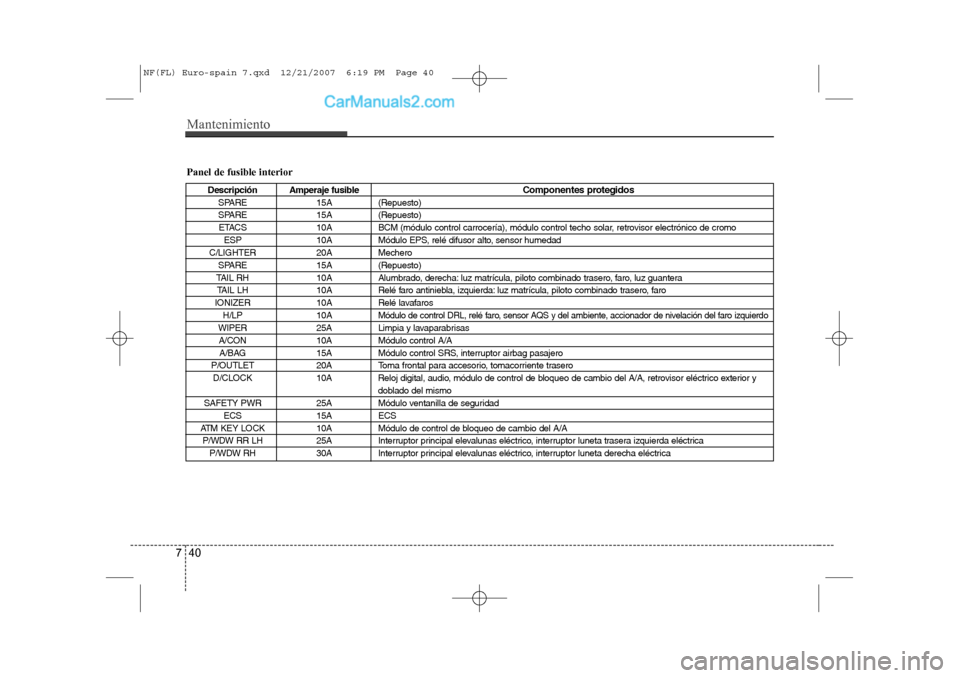

Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
SPARE 15A (Repuesto)
SPARE 15A (Repuesto) ETACS 10A BCM (módulo control carrocería), módulo control techo solar, retrovisor electrónico de cromo ESP 10A Módulo EPS, relé difusor alto, sensor humedad
C/LIGHTER 20A Mechero SPARE 15A (Repuesto)
TAIL RH 10A Alumbrado, derecha: luz matrícula, piloto combinado trasero, faro, luz guantera TAIL LH 10A Relé faro antiniebla, izquierda: luz matrícula, piloto combinado trasero, faro
IONIZER 10A Relé lavafaros H/LP 10A
Módulo de control DRL, relé faro, sensor AQS y del ambiente, accionador de nivelación del faro izquierdo
WIPER 25A Limpia y lavaparabrisasA/CON 10A Módulo control A/A A/BAG 15A Módulo control SRS, interruptor airbag pasajero
P/OUTLET 20A Toma frontal para accesorio, tomacorriente trasero D/CLOCK 10A Reloj digital, audio, módulo de control de bloqueo de cambio del A/A, retrovisor eléctrico exterior y doblado del mismo
SAFETY PWR 25A Módulo ventanilla de seguridad ECS 15A ECS
ATM KEY LOCK 10A Módulo de control de bloqueo de cambio del A/A P/WDW RR LH 25A Interruptor principal elevalunas eléctrico, interruptor luneta trasera izquierda eléctrica P/WDW RH 30A Interruptor principal elevalunas eléctrico, interruptor luneta derecha eléctrica
NF(FL) Euro-spain 7.qxd 12/21/2007 6:19 PM Page 40

741
Mantenimiento

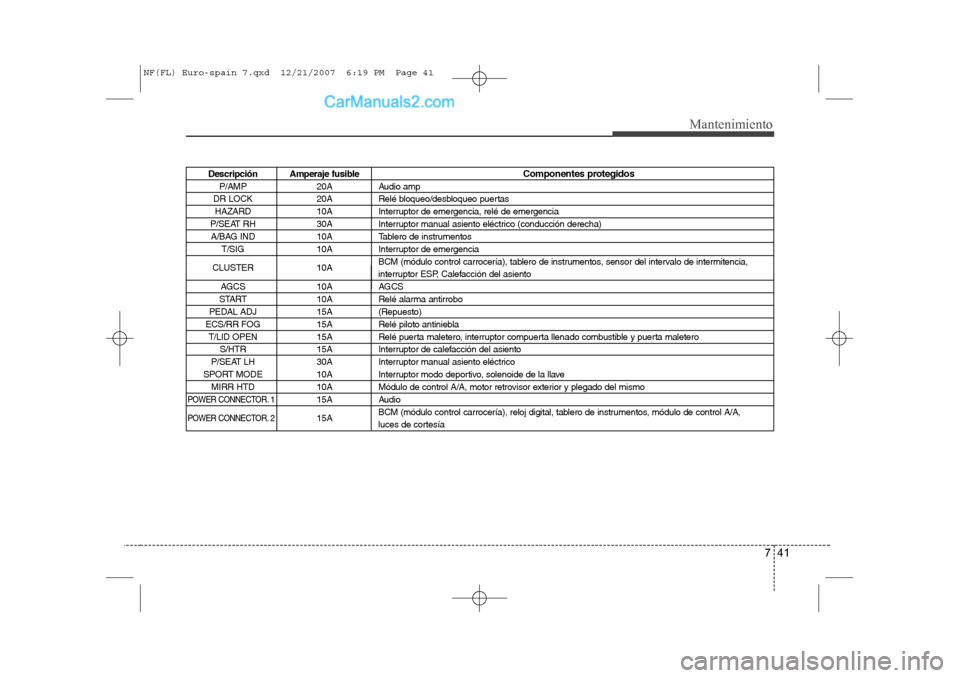

Descripción Amperaje fusibleComponentes protegidos
P/AMP 20A Audio amp
DR LOCK 20A Relé bloqueo/desbloqueo puertas HAZARD 10A Interruptor de emergencia, relé de emergencia
P/SEAT RH 30A Interruptor manual asiento eléctrico (conducción derecha) A/BAG IND 10A Tablero de instrumentos T/SIG 10A Interruptor de emergencia
CLUSTER 10A BCM (módulo control carrocería), tablero de instrumentos, sensor del intervalo de intermitencia,
interruptor ESP, Calefacción del asiento
AGCS 10A AGCS
START 10A Relé alarma antirrobo
PEDAL ADJ 15A (Repuesto)
ECS/RR FOG 15A Relé piloto antiniebla T/LID OPEN 15A Relé puerta maletero, interruptor compuerta llenado combustible y puerta maletero S/HTR 15A Interruptor de calefacción del asiento
P/SEAT LH 30A Interruptor manual asiento eléctrico
SPORT MODE 10A Interruptor modo deportivo, solenoide de la llave MIRR HTD 10A Módulo de control A/A, motor retrovisor exterior y plegado del mismo
POWER CONNECTOR. 115A Audio
POWER CONNECTOR. 215A BCM (módulo control carrocería), reloj digital, tablero de instrumentos, módulo de control A/A,
luces de cortesía
NF(FL) Euro-spain 7.qxd 12/21/2007 6:19 PM Page 41

Mantenimiento
42
7

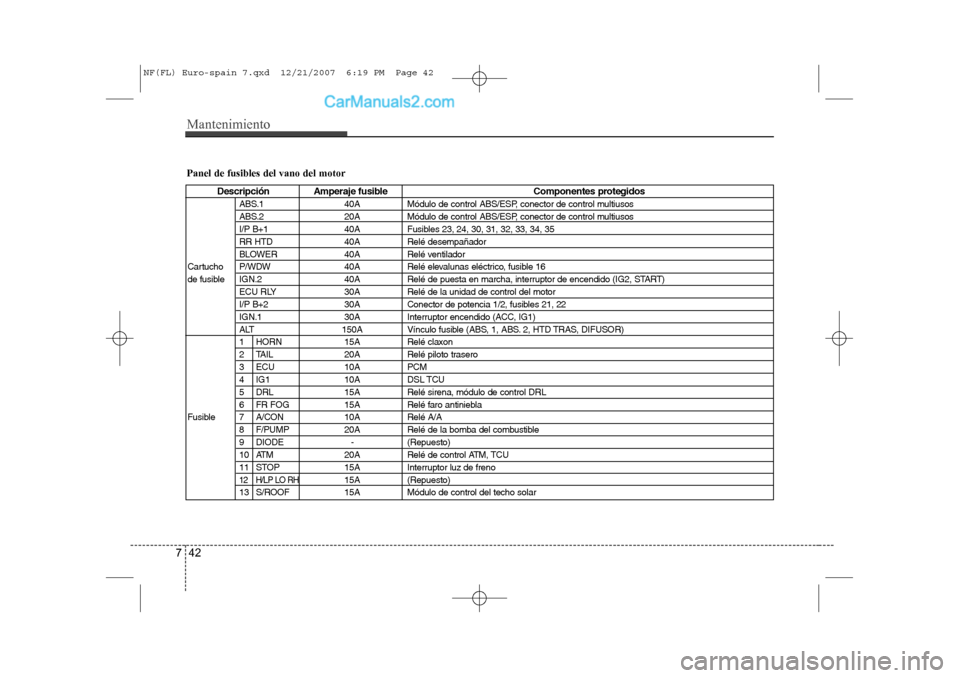

Panel de fusibles del vano del motor
Descripción Amperaje fusible Componentes protegidos
ABS.1 40A Módulo de control ABS/ESP, conector de control multiusos
ABS.2 20A Módulo de control ABS/ESP, conector de control multiusos
I/P B+1 40A Fusibles 23, 24, 30, 31, 32, 33, 34, 35
RR HTD 40A Relé desempañador
BLOWER 40A Relé ventilador
Cartucho P/WDW 40A Relé elevalunas eléctrico, fusible 16
de fusible IGN.2 40A Relé de puesta en marcha, interruptor de encendido (IG2, START) ECU RLY 30A Relé de la unidad de control del motor
I/P B+2 30A Conector de potencia 1/2, fusibles 21, 22
IGN.1 30A Interruptor encendido (ACC, IG1)
ALT 150A Vínculo fusible (ABS, 1, ABS. 2, HTD TRAS, DIFUSOR)
1 HORN 15A Relé claxon
2 TAIL 20A Relé piloto trasero
3 ECU 10A PCM
4 IG1 10A DSL TCU
5 DRL 15A Relé sirena, módulo de control DRL
6 FR FOG 15A Relé faro antiniebla
Fusible 7 A/CON 10A Relé A/A 8 F/PUMP 20A Relé de la bomba del combustible
9 DIODE - (Repuesto)
10 ATM 20A Relé de control ATM, TCU
11 STOP 15A Interruptor luz de freno
12 H/LP LO RH15A (Repuesto)
13 S/ROOF 15A Módulo de control del techo solar
NF(FL) Euro-spain 7.qxd 12/21/2007 6:19 PM Page 42

743
Mantenimiento
Descripción Amperaje fusible Componentes protegidos14 H/LP 20A Motor del lavafaros
WASHER
15 H/LP HI 20A Relé faro (largas)
16 ECU 10A DSL, TCU, ALT
17 SNSR.2 10A Sensor de oxígeno, relé de la bomba del combustible
18 SNSR.1 15A Sensor de flujo del aire, sensor de la posición del árbol del cigüeñal/árbol de levas, válvula de control del aceite, SMATRA
Fusible 19 SNSR.3 15A Relé A/A, relé del ventilador refrigerante, inyectores 20 B/UP 10A Interruptor luz de marcha atrás, generador de impulsos, sensor velocidad vehículo
21 IGN COIL 20A Bobinas de encendido, condensador
22 ECU (IG1) 10A PCM, generador de impulsos
23 H/LP LO 20A Relé faro (cortas)
24 ABS 10A Módulo de control ABS/ESP, conector de control multiusos
Descripción Amperaje fusible Componentes protegidos

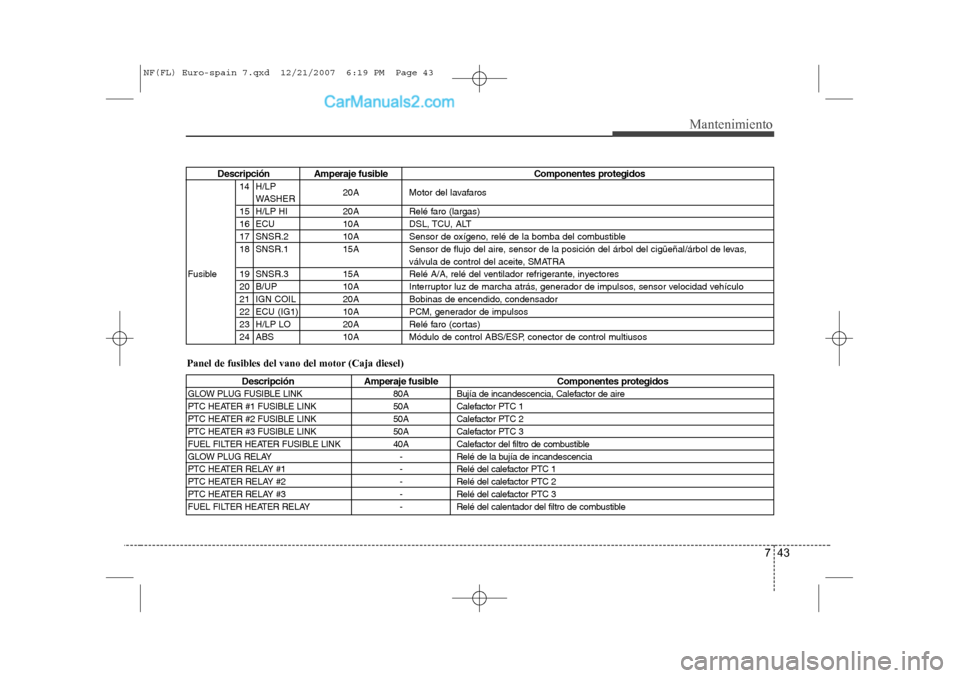

GLOW PLUG FUSIBLE LINK 80A Bujía de incandescencia, Calefactor de aire
PTC HEATER #1 FUSIBLE LINK 50A Calefactor PTC 1
PTC HEATER #2 FUSIBLE LINK 50A Calefactor PTC 2
PTC HEATER #3 FUSIBLE LINK 50A Calefactor PTC 3
FUEL FILTER HEATER FUSIBLE LINK 40A Calefactor del filtro de combustible
GLOW PLUG RELAY - Relé de la bujía de incandescencia
PTC HEATER RELAY #1 - Relé del calefactor PTC 1
PTC HEATER RELAY #2 - Relé del calefactor PTC 2
PTC HEATER RELAY #3 - Relé del calefactor PTC 3
FUEL FILTER HEATER RELAY - Relé del calentador del filtro de combustible
Panel de fusibles del vano del motor (Caja diesel)
