1COMPONENTES DE SU HYUNDAI
48

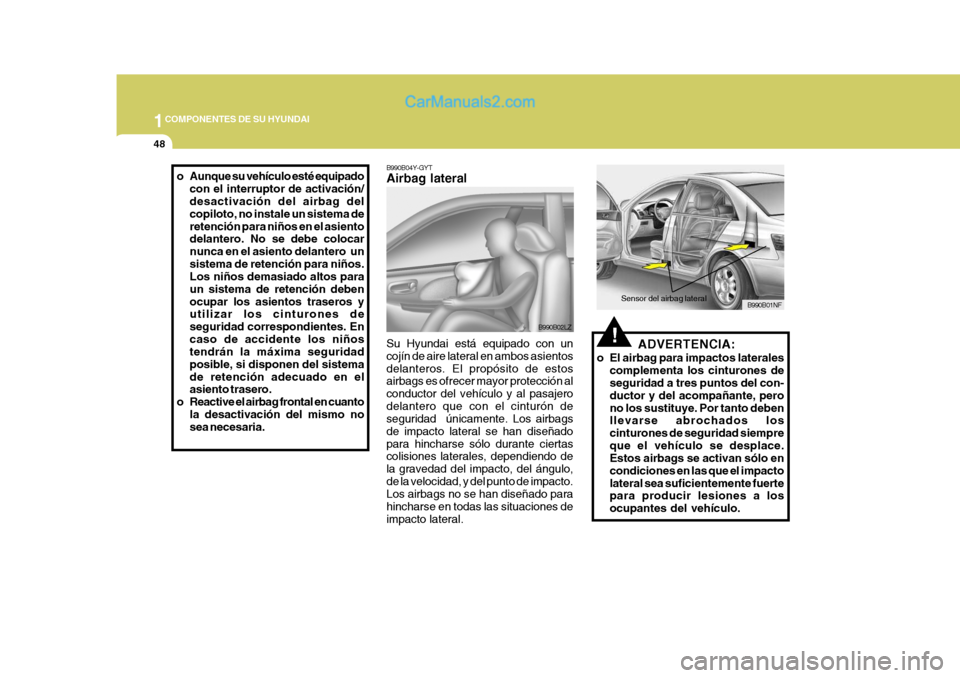

!ADVERTENCIA:
o El airbag para impactos laterales complementa los cinturones de seguridad a tres puntos del con- ductor y del acompañante, perono los sustituye. Por tanto deben llevarse abrochados los cinturones de seguridad siempreque el vehículo se desplace. Estos airbags se activan sólo en condiciones en las que el impactolateral sea suficientemente fuerte para producir lesiones a los ocupantes del vehículo. B990B01NF
Sensor del airbag lateral
B990B04Y-GYT Airbag lateral Su Hyundai está equipado con un cojín de aire lateral en ambos asientosdelanteros. El propósito de estos airbags es ofrecer mayor protección al conductor del vehículo y al pasajerodelantero que con el cinturón de seguridad únicamente. Los airbags de impacto lateral se han diseñadopara hincharse sólo durante ciertas colisiones laterales, dependiendo de la gravedad del impacto, del ángulo,de la velocidad, y del punto de impacto. Los airbags no se han diseñado para hincharse en todas las situaciones deimpacto lateral.
B990B02LZ
o Aunque su vehículo esté equipado
con el interruptor de activación/ desactivación del airbag del copiloto, no instale un sistema deretención para niños en el asiento delantero. No se debe colocar nunca en el asiento delantero unsistema de retención para niños. Los niños demasiado altos para un sistema de retención debenocupar los asientos traseros y utilizar los cinturones de seguridad correspondientes. Encaso de accidente los niños tendrán la máxima seguridad posible, si disponen del sistemade retención adecuado en el asiento trasero.
o Reactive el airbag frontal en cuanto la desactivación del mismo nosea necesaria.

1
COMPONENTES DE SU HYUNDAI
49

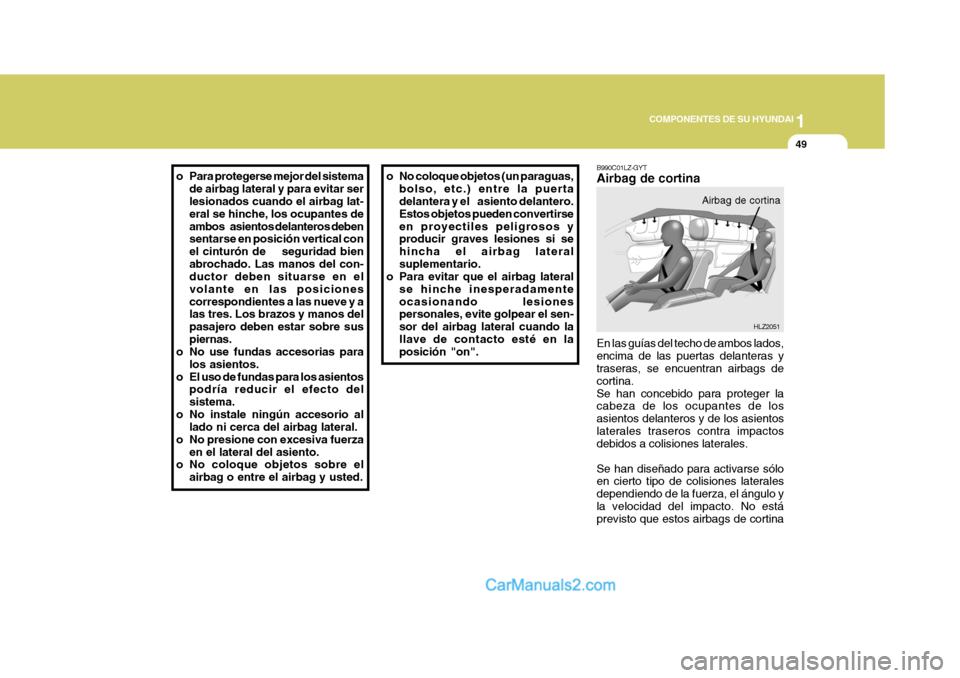

o Para protegerse mejor del sistema
de airbag lateral y para evitar ser lesionados cuando el airbag lat- eral se hinche, los ocupantes deambos asientos delanteros deben sentarse en posición vertical con el cinturón de seguridad bienabrochado. Las manos del con- ductor deben situarse en el volante en las posicionescorrespondientes a las nueve y a las tres. Los brazos y manos del pasajero deben estar sobre suspiernas.
o No use fundas accesorias para
los asientos.
o El uso de fundas para los asientos podría reducir el efecto delsistema.
o No instale ningún accesorio al lado ni cerca del airbag lateral.
o No presione con excesiva fuerza en el lateral del asiento.
o No coloque objetos sobre el
airbag o entre el airbag y usted. o No coloque objetos (un paraguas,
bolso, etc.) entre la puerta delantera y el asiento delantero. Estos objetos pueden convertirseen proyectiles peligrosos y producir graves lesiones si se hincha el airbag lateralsuplementario.
o Para evitar que el airbag lateral
se hinche inesperadamenteocasionando lesiones personales, evite golpear el sen- sor del airbag lateral cuando lallave de contacto esté en la posición "on".B990C01LZ-GYT Airbag de cortina En las guías del techo de ambos lados, encima de las puertas delanteras y traseras, se encuentran airbags de cortina.Se han concebido para proteger la cabeza de los ocupantes de los asientos delanteros y de los asientoslaterales traseros contra impactos debidos a colisiones laterales. Se han diseñado para activarse sólo en cierto tipo de colisiones laterales dependiendo de la fuerza, el ángulo yla velocidad del impacto. No está previsto que estos airbags de cortina HLZ2051
Airbag de cortina

1COMPONENTES DE SU HYUNDAI
50
!

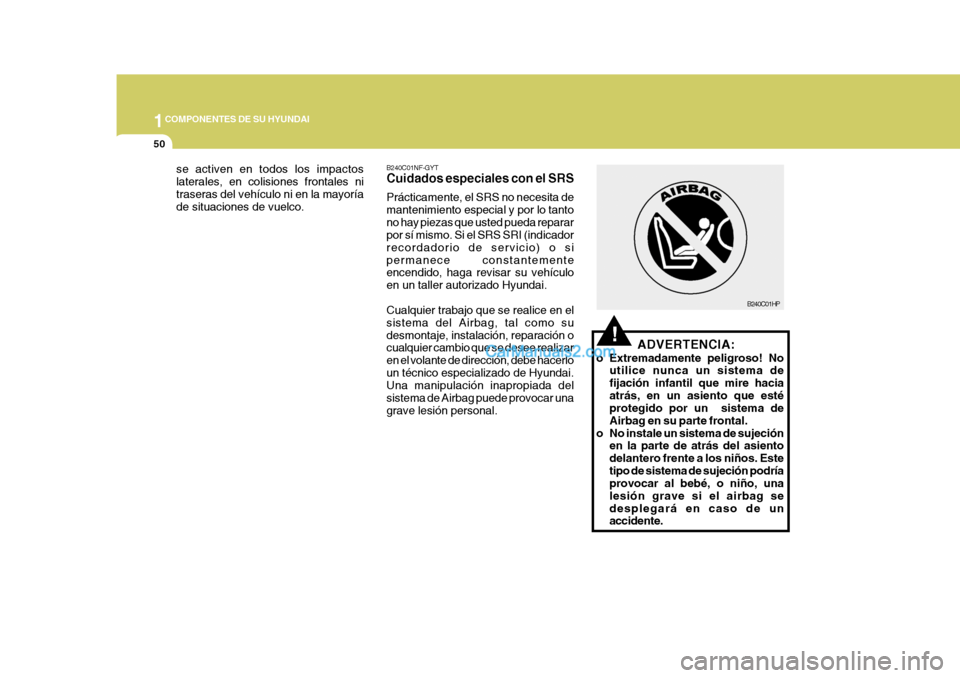

B240C01HP
ADVERTENCIA:
o Extremadamente peligroso! No utilice nunca un sistema de fijación infantil que mire haciaatrás, en un asiento que esté protegido por un sistema de Airbag en su parte frontal.
o No instale un sistema de sujeción en la parte de atrás del asientodelantero frente a los niños. Estetipo de sistema de sujeción podría provocar al bebé, o niño, una lesión grave si el airbag sedesplegará en caso de un accidente.
B240C01NF-GYT Cuidados especiales con el SRS Prácticamente, el SRS no necesita de mantenimiento especial y por lo tantono hay piezas que usted pueda reparar por sí mismo. Si el SRS SRI (indicador recordadorio de servicio) o sipermanece constantemente encendido, haga revisar su vehículo en un taller autorizado Hyundai. Cualquier trabajo que se realice en el sistema del Airbag, tal como sudesmontaje, instalación, reparación o cualquier cambio que se desee realizar en el volante de dirección, debe hacerloun técnico especializado de Hyundai. Una manipulación inapropiada del sistema de Airbag puede provocar unagrave lesión personal.
se activen en todos los impactoslaterales, en colisiones frontales nitraseras del vehículo ni en la mayoría de situaciones de vuelco.

1
COMPONENTES DE SU HYUNDAI
51

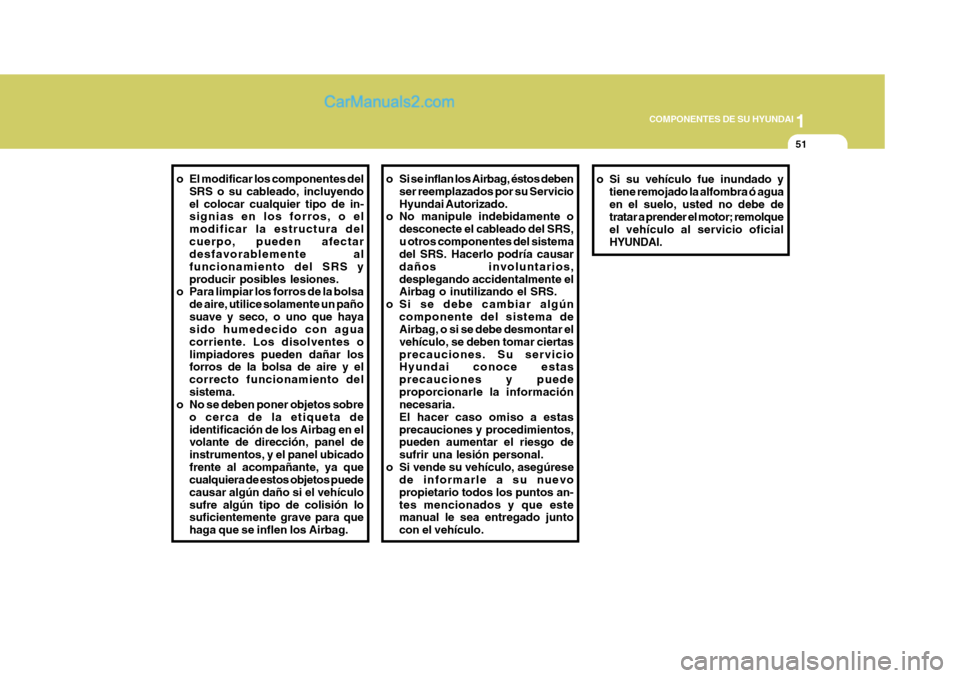

o Si se inflan los Airbag, éstos deben
ser reemplazados por su Servicio Hyundai Autorizado.
o No manipule indebidamente o
desconecte el cableado del SRS,u otros componentes del sistema del SRS. Hacerlo podría causar daños involuntarios,desplegando accidentalmente el Airbag o inutilizando el SRS.
o Si se debe cambiar algún componente del sistema deAirbag, o si se debe desmontar el vehículo, se deben tomar ciertasprecauciones. Su servicio Hyundai conoce estas precauciones y puedeproporcionarle la información necesaria. El hacer caso omiso a estasprecauciones y procedimientos, pueden aumentar el riesgo de sufrir una lesión personal.
o Si vende su vehículo, asegúrese de informarle a su nuevopropietario todos los puntos an-tes mencionados y que este manual le sea entregado junto con el vehículo.
o El modificar los componentes del
SRS o su cableado, incluyendoel colocar cualquier tipo de in- signias en los forros, o el modificar la estructura delcuerpo, pueden afectar desfavorablemente al funcionamiento del SRS yproducir posibles lesiones.
o Para limpiar los forros de la bolsa
de aire, utilice solamente un pañosuave y seco, o uno que haya sido humedecido con agua corriente. Los disolventes olimpiadores pueden dañar los forros de la bolsa de aire y el correcto funcionamiento delsistema.
o No se deben poner objetos sobre
o cerca de la etiqueta deidentificación de los Airbag en el volante de dirección, panel de instrumentos, y el panel ubicadofrente al acompañante, ya que cualquiera de estos objetos puede causar algún daño si el vehículosufre algún tipo de colisión lo suficientemente grave para que haga que se inflen los Airbag. o Si su vehículo fue inundado y
tiene remojado la alfombra ó aguaen el suelo, usted no debe de tratar a prender el motor; remolque el vehículo al servicio oficialHYUNDAI.

1COMPONENTES DE SU HYUNDAI

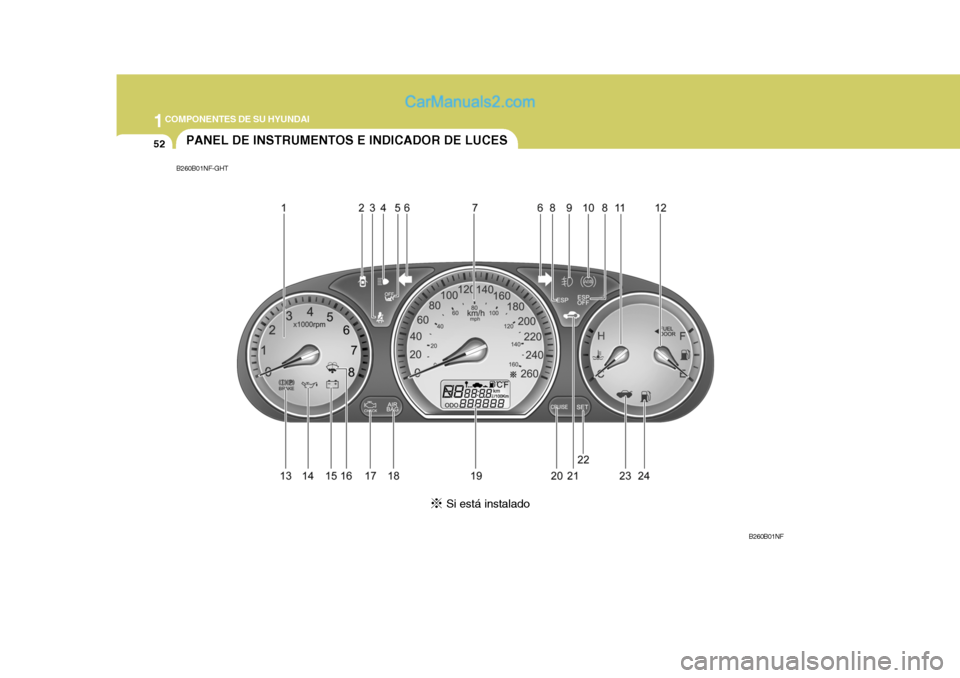

52PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260B01NF-GHT
B260B01NF
Si está instalado

1
COMPONENTES DE SU HYUNDAI
53

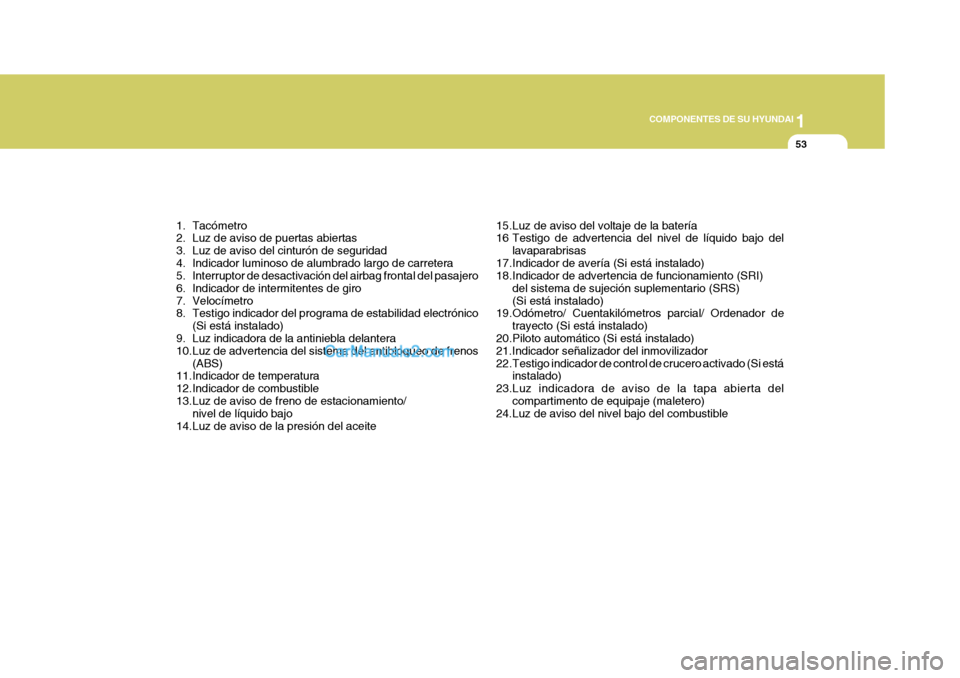

1. Tacómetro
2. Luz de aviso de puertas abiertas
3. Luz de aviso del cinturón de seguridad
4. Indicador luminoso de alumbrado largo de carretera
5. Interruptor de desactivación del airbag frontal del pasajero
6. Indicador de intermitentes de giro
7. Velocímetro
8. Testigo indicador del programa de estabilidad electrónico (Si está instalado)
9. Luz indicadora de la antiniebla delantera
10.Luz de advertencia del sistema del antibloqueo de frenos
(ABS)
11.Indicador de temperatura
12.Indicador de combustible
13.Luz de aviso de freno de estacionamiento/ nivel de líquido bajo
14.Luz de aviso de la presión del aceite 15.Luz de aviso del voltaje de la batería
16 Testigo de advertencia del nivel de líquido bajo del
lavaparabrisas
17.Indicador de avería (Si está instalado)
18.Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS) (Si está instalado)
19.Odómetro/ Cuentakilómetros parcial/ Ordenador de
trayecto (Si está instalado)
20.Piloto automático (Si está instalado)21.Indicador señalizador del inmovilizador
22.Testigo indicador de control de crucero activado (Si está instalado)
23.Luz indicadora de aviso de la tapa abierta del
compartimento de equipaje (maletero)
24.Luz de aviso del nivel bajo del combustible

1COMPONENTES DE SU HYUNDAI
54

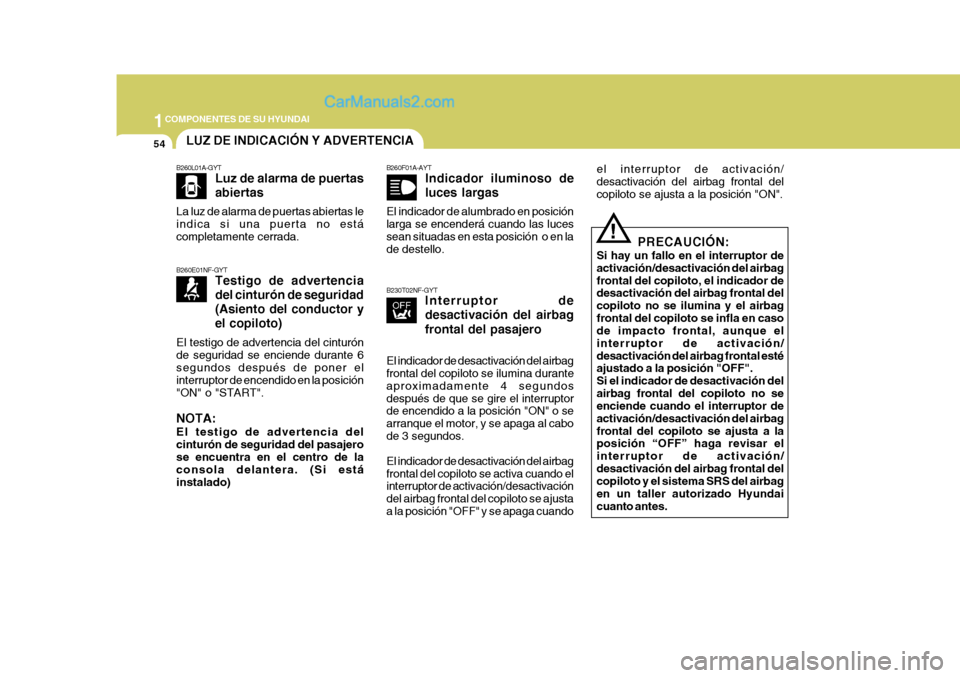

B260L01A-GYT
Luz de alarma de puertas abiertas
La luz de alarma de puertas abiertas le indica si una puerta no estácompletamente cerrada.B260F01A-AYT Indicador iluminoso de luces largas
El indicador de alumbrado en posición larga se encenderá cuando las lucessean situadas en esta posición o en la de destello.
B260E01NF-GYT Testigo de advertencia del cinturón de seguridad(Asiento del conductor yel copiloto)
El testigo de advertencia del cinturón de seguridad se enciende durante 6 segundos después de poner el interruptor de encendido en la posición"ON" o "START". NOTA: El testigo de advertencia del cinturón de seguridad del pasajero se encuentra en el centro de la consola delantera. (Si estáinstalado)
B230T02NF-GYT Interruptor de desactivación del airbag frontal del pasajero
El indicador de desactivación del airbag frontal del copiloto se ilumina durante aproximadamente 4 segundosdespués de que se gire el interruptor de encendido a la posición "ON" o se arranque el motor, y se apaga al cabode 3 segundos. El indicador de desactivación del airbag frontal del copiloto se activa cuando el interruptor de activación/desactivación del airbag frontal del copiloto se ajustaa la posición "OFF" y se apaga cuando
!
LUZ DE INDICACIÓN Y ADVERTENCIA
el interruptor de activación/ desactivación del airbag frontal delcopiloto se ajusta a la posición "ON".
PRECAUCIÓN:
Si hay un fallo en el interruptor deactivación/desactivación del airbagfrontal del copiloto, el indicador de desactivación del airbag frontal del copiloto no se ilumina y el airbagfrontal del copiloto se infla en caso de impacto frontal, aunque el interruptor de activación/desactivación del airbag frontal esté ajustado a la posición "OFF". Si el indicador de desactivación delairbag frontal del copiloto no se enciende cuando el interruptor de activación/desactivación del airbagfrontal del copiloto se ajusta a la posición “OFF” haga revisar el interruptor de activación/desactivación del airbag frontal del copiloto y el sistema SRS del airbag en un taller autorizado Hyundaicuanto antes.

1
COMPONENTES DE SU HYUNDAI
55

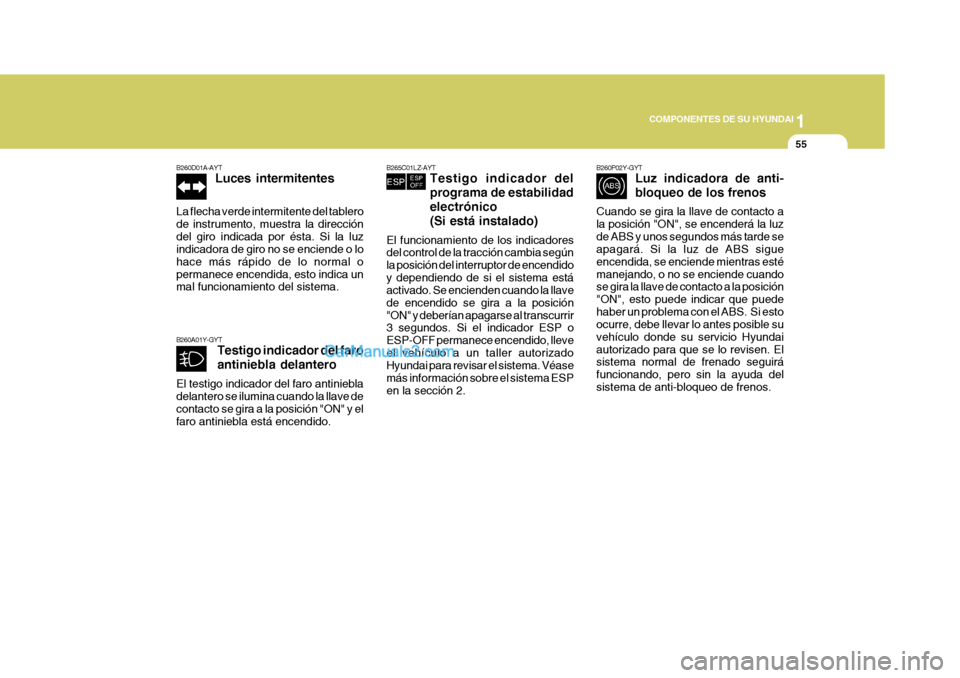

B260A01Y-GYT
Testigo indicador del faro antiniebla delantero
El testigo indicador del faro antiniebla delantero se ilumina cuando la llave de contacto se gira a la posición "ON" y elfaro antiniebla está encendido. B260P02Y-GYT
Luz indicadora de anti- bloqueo de los frenos
Cuando se gira la llave de contacto a la posición "ON", se encenderá la luzde ABS y unos segundos más tarde se apagará. Si la luz de ABS sigue encendida, se enciende mientras estémanejando, o no se enciende cuando se gira la llave de contacto a la posición "ON", esto puede indicar que puedehaber un problema con el ABS. Si esto ocurre, debe llevar lo antes posible su vehículo donde su servicio Hyundaiautorizado para que se lo revisen. El sistema normal de frenado seguirá funcionando, pero sin la ayuda delsistema de anti-bloqueo de frenos.
B265C01LZ-AYT Testigo indicador del programa de estabilidadelectrónico(Si está instalado)
El funcionamiento de los indicadores del control de la tracción cambia según la posición del interruptor de encendidoy dependiendo de si el sistema está activado. Se encienden cuando la llave de encendido se gira a la posición"ON" y deberían apagarse al transcurrir 3 segundos. Si el indicador ESP o ESP-OFF permanece encendido, lleveel vehículo a un taller autorizado Hyundai para revisar el sistema. Véase más información sobre el sistema ESPen la sección 2.B260D01A-AYT Luces intermitentes
La flecha verde intermitente del tablero de instrumento, muestra la direccióndel giro indicada por ésta. Si la luz indicadora de giro no se enciende o lo hace más rápido de lo normal opermanece encendida, esto indica un mal funcionamiento del sistema.

1COMPONENTES DE SU HYUNDAI
56

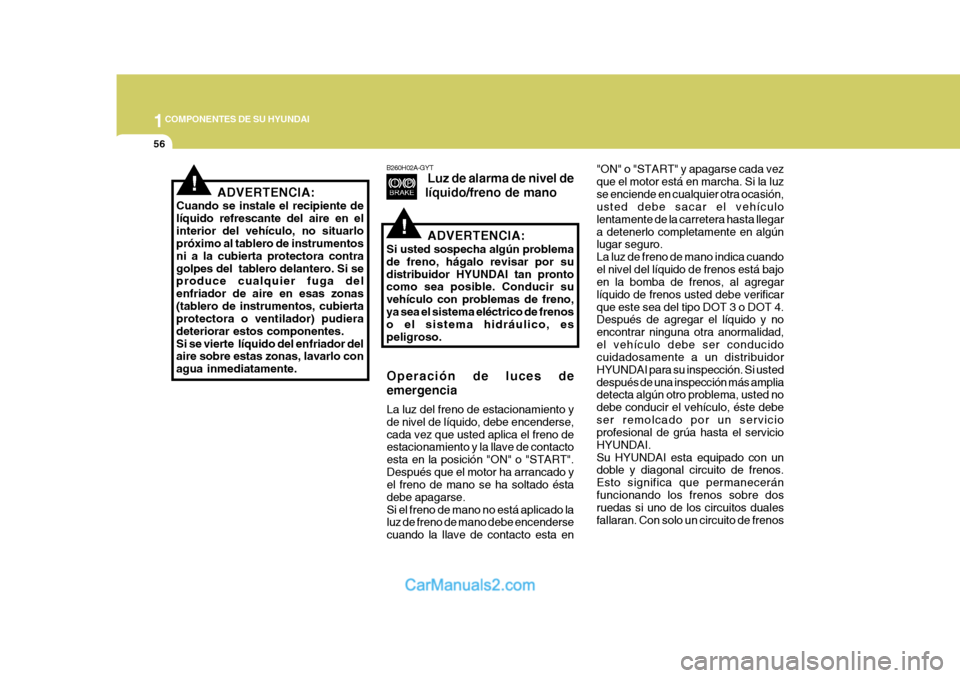

ADVERTENCIA:
Cuando se instale el recipiente de líquido refrescante del aire en elinterior del vehículo, no situarlo próximo al tablero de instrumentos ni a la cubierta protectora contragolpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas(tablero de instrumentos, cubierta protectora o ventilador) pudiera deteriorar estos componentes.Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
!
B260H02A-GYT Luz de alarma de nivel de
líquido/freno de mano
ADVERTENCIA:
Si usted sospecha algún problema de freno, hágalo revisar por sudistribuidor HYUNDAI tan pronto como sea posible. Conducir su vehículo con problemas de freno,ya sea el sistema eléctrico de frenos o el sistema hidráulico, es peligroso.
!
Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse,cada vez que usted aplica el freno de estacionamiento y la llave de contacto esta en la posición "ON" o "START".Después que el motor ha arrancado y el freno de mano se ha soltado ésta debe apagarse.Si el freno de mano no está aplicado la luz de freno de mano debe encenderse cuando la llave de contacto esta en "ON" o "START" y apagarse cada vezque el motor está en marcha. Si la luzse enciende en cualquier otra ocasión, usted debe sacar el vehículo lentamente de la carretera hasta llegara detenerlo completamente en algún lugar seguro. La luz de freno de mano indica cuandoel nivel del líquido de frenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificarque este sea del tipo DOT 3 o DOT 4. Después de agregar el líquido y no encontrar ninguna otra anormalidad,el vehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Si usteddespués de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo, éste debeser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI.Su HYUNDAI esta equipado con un doble y diagonal circuito de frenos. Esto significa que permaneceránfuncionando los frenos sobre dos ruedas si uno de los circuitos duales fallaran. Con solo un circuito de frenos

1
COMPONENTES DE SU HYUNDAI
57

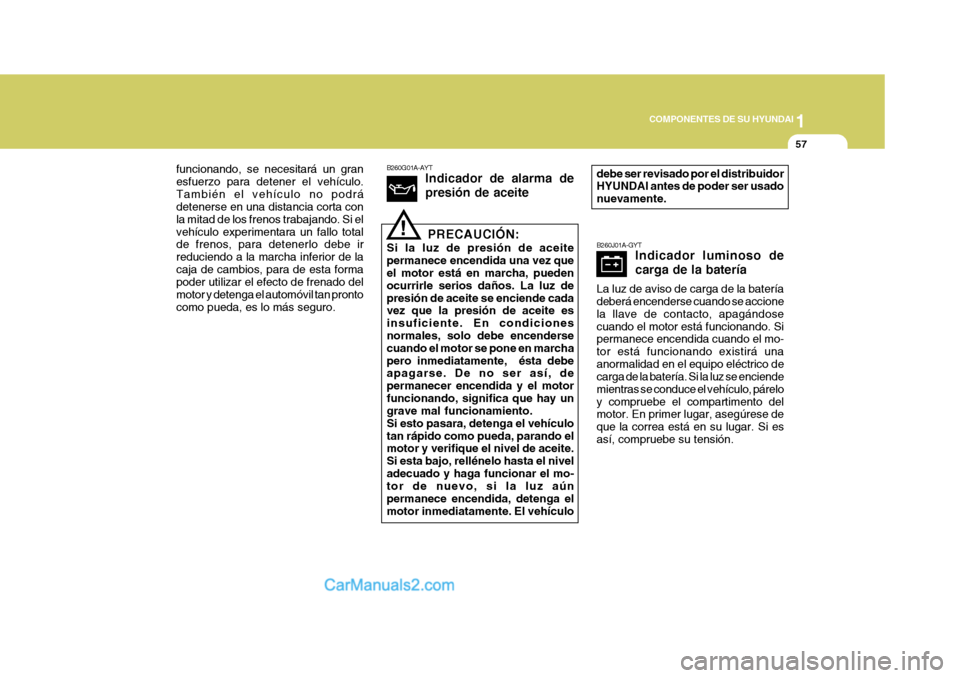

B260G01A-AYT Indicador de alarma de presión de aceite
PRECAUCIÓN:
Si la luz de presión de aceite permanece encendida una vez que el motor está en marcha, pueden ocurrirle serios daños. La luz depresión de aceite se enciende cada vez que la presión de aceite es insuficiente. En condiciones normales, solo debe encenderse cuando el motor se pone en marchapero inmediatamente, ésta debe apagarse. De no ser así, de permanecer encendida y el motorfuncionando, significa que hay un grave mal funcionamiento. Si esto pasara, detenga el vehículotan rápido como pueda, parando el motor y verifique el nivel de aceite. Si esta bajo, rellénelo hasta el niveladecuado y haga funcionar el mo- tor de nuevo, si la luz aún permanece encendida, detenga elmotor inmediatamente. El vehículo
!
funcionando, se necesitará un gran esfuerzo para detener el vehículo.
También el vehículo no podrá detenerse en una distancia corta con la mitad de los frenos trabajando. Si elvehículo experimentara un fallo total de frenos, para detenerlo debe ir reduciendo a la marcha inferior de lacaja de cambios, para de esta forma poder utilizar el efecto de frenado del motor y detenga el automóvil tan prontocomo pueda, es lo más seguro. debe ser revisado por el distribuidor HYUNDAI antes de poder ser usado nuevamente.
B260J01A-GYT
Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá encenderse cuando se accione la llave de contacto, apagándose cuando el motor está funcionando. Si permanece encendida cuando el mo- tor está funcionando existirá unaanormalidad en el equipo eléctrico de carga de la batería. Si la luz se enciende mientras se conduce el vehículo, páreloy compruebe el compartimento del motor. En primer lugar, asegúrese de que la correa está en su lugar. Si esasí, compruebe su tensión.
