6SELBSTHILFE
6

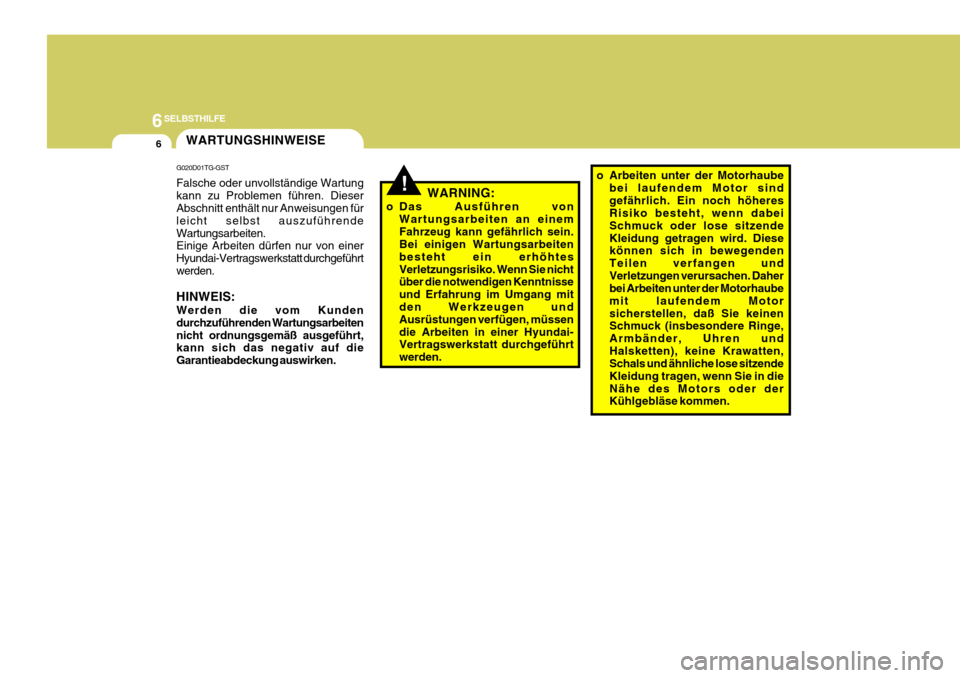

!WARNING:
o Das Ausführen von Wartungsarbeiten an einem Fahrzeug kann gefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtesVerletzungsrisiko. Wenn Sie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mitden Werkzeugen und Ausrüstungen verfügen, müssen die Arbeiten in einer Hyundai- Vertragswerkstatt durchgeführt werden.
o Arbeiten unter der Motorhaube
bei laufendem Motor sind gefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder lose sitzendeKleidung getragen wird. Diese können sich in bewegenden Teilen verfangen undVerletzungen verursachen. Daher bei Arbeiten unter der Motorhaube mit laufendem Motorsicherstellen, daß Sie keinen Schmuck (insbesondere Ringe, Armbänder, Uhren undHalsketten), keine Krawatten, Schals und ähnliche lose sitzende Kleidung tragen, wenn Sie in dieNähe des Motors oder der Kühlgebläse kommen.
WARTUNGSHINWEISE
G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten. Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstatt durchgeführtwerden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeitennicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken.

6
SELBSTHILFE
7ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST Empfohlenes Öl Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ, SL oder DARÜBER, ILSAC GF-3 oder DARÜBER G030B01JM
HINWEIS:
o Um einen sparsamen
Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE5W-20(5W-30) unabhängig von den regionalen Bestimmungen und der Version des Motorsbevorzugt.
o Wenn kein Motoröl der Kategorie
SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenes Motoröl für den entsprechendenTemperaturbereich verwendet werden.
G030B01MC
G030B03FC-GST Empfohlenes Öl Dieselmotor
Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungen gefahrenwird. Die Motorölqualität muß die folgende Klassifikation erfüllen: API-Klasse: CH-4 oder DARÜBER ACEA-Klasse: B4 oder DARÜBER

6SELBSTHILFE
8

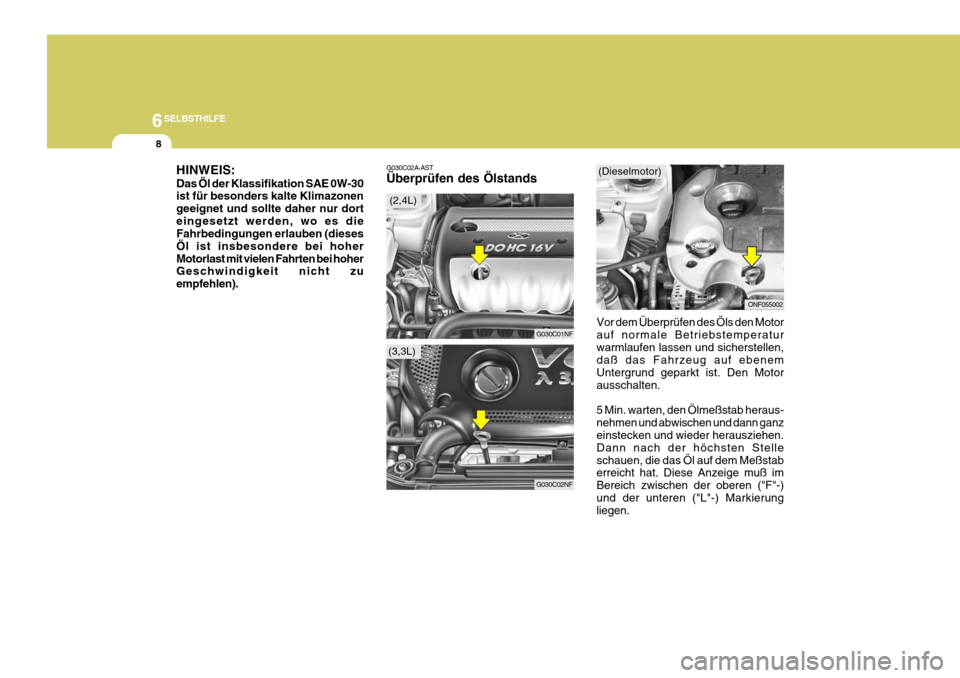

G030C02A-AST Überprüfen des Ölstands
G030C01NF
G030C02NF
(2,4L)
(3,3L)
HINWEIS: Das Öl der Klassifikation SAE 0W-30 ist für besonders kalte Klimazonen geeignet und sollte daher nur dorteingesetzt werden, wo es die Fahrbedingungen erlauben (dieses Öl ist insbesondere bei hoherMotorlast mit vielen Fahrten bei hoher Geschwindigkeit nicht zu empfehlen).
ONF055002
(Dieselmotor)
Vor dem Überprüfen des Öls den Motor auf normale Betriebstemperaturwarmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motorausschalten. 5 Min. warten, den Ölmeßstab heraus- nehmen und abwischen und dann ganz einstecken und wieder herausziehen. Dann nach der höchsten Stelleschauen, die das Öl auf dem Meßstab erreicht hat. Diese Anzeige muß im Bereich zwischen der oberen ("F"-)und der unteren ("L"-) Markierung liegen.

6
SELBSTHILFE
9

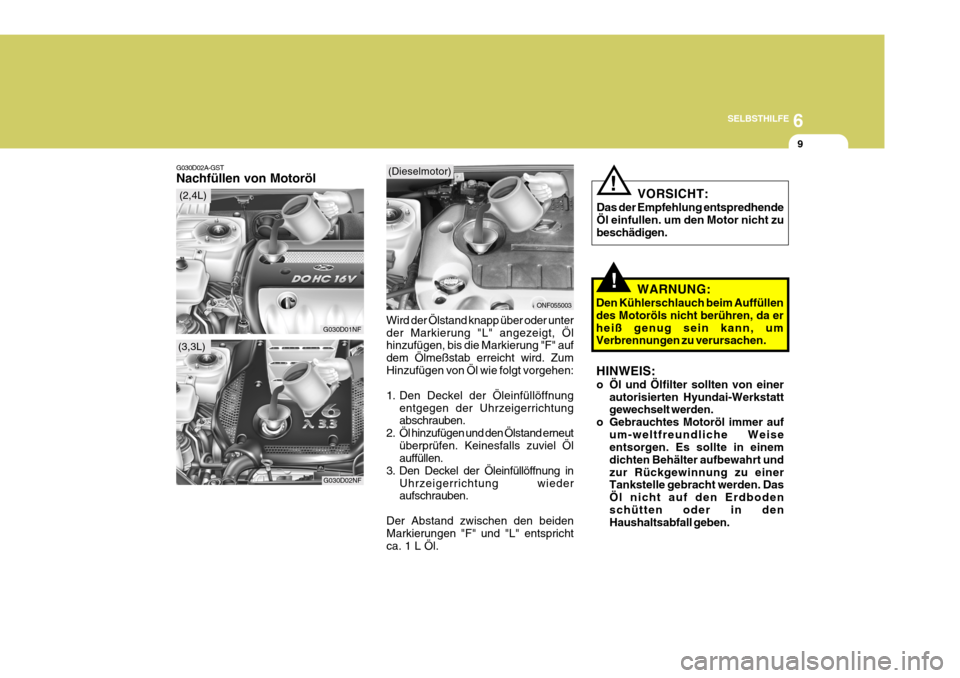

G030D02A-GST Nachfüllen von Motoröl
Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. ZumHinzufügen von Öl wie folgt vorgehen:
1. Den Deckel der Öleinfüllöffnungentgegen der Uhrzeigerrichtung abschrauben.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfalls zuviel Ölauffüllen.
3. Den Deckel der Öleinfüllöffnung in Uhrzeigerrichtung wiederaufschrauben.
Der Abstand zwischen den beidenMarkierungen "F" und "L" entspricht ca. 1 L Öl.
G030D01NF
G030D02NF
(3,3L)
(2,4L)
ONF055003
(Dieselmotor)
! VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zubeschädigen.
!WARNUNG:
Den Kühlerschlauch beim Auffüllen des Motoröls nicht berühren, da er heiß genug sein kann, um Verbrennungen zu verursachen.
HINWEIS:
o Öl und Ölfilter sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.
o Gebrauchtes Motoröl immer auf um-weltfreundliche Weiseentsorgen. Es sollte in einem dichten Behälter aufbewahrt undzur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf den Erdbodenschütten oder in den Haushaltsabfall geben.

6SELBSTHILFE
10
G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Motoröl verbraucht. Die Ursachen fürden Ölverbrauch in einem normalen Motor sind wie folgt: o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf derZylinderwand. Durch hohen
Unterdruck, der während des Motorbetriebs erzeugt wird, wird
etwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird währenddes Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
o Der Ölverbrauch hängt in besonderem Maße von der Viskosität und derQualität des Öls, der Motordrehzahlund dem Fahrverhalten usw. ab. Bei schwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. beihohen Geschwindigkeiten und häufigem Beschleunigen und Abbremsen.
!WARNUNG:

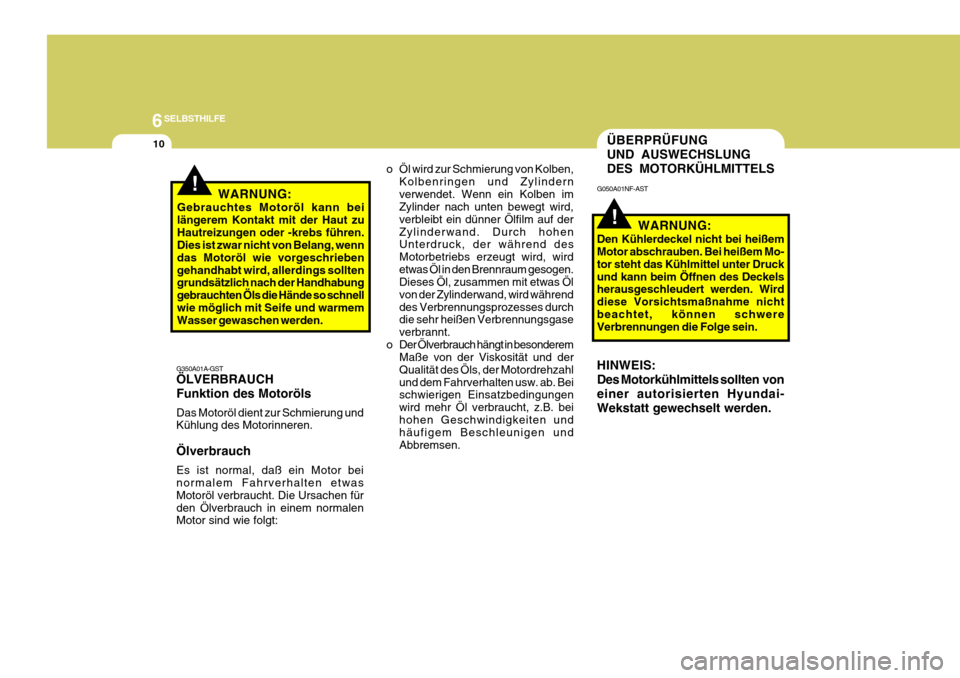

Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zuHautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschriebengehandhabt wird, allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnellwie möglich mit Seife und warmem Wasser gewaschen werden.
ÜBERPRÜFUNG UND AUSWECHSLUNGDES MOTORKÜHLMITTELS
!
G050A01NF-AST
WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Mo- tor steht das Kühlmittel unter Druckund kann beim Öffnen des Deckels herausgeschleudert werden. Wird diese Vorsichtsmaßnahme nichtbeachtet, können schwere Verbrennungen die Folge sein. HINWEIS: Des Motorkühlmittels sollten voneiner autorisierten Hyundai-Wekstatt gewechselt werden.

6
SELBSTHILFE
11
G050C01NF

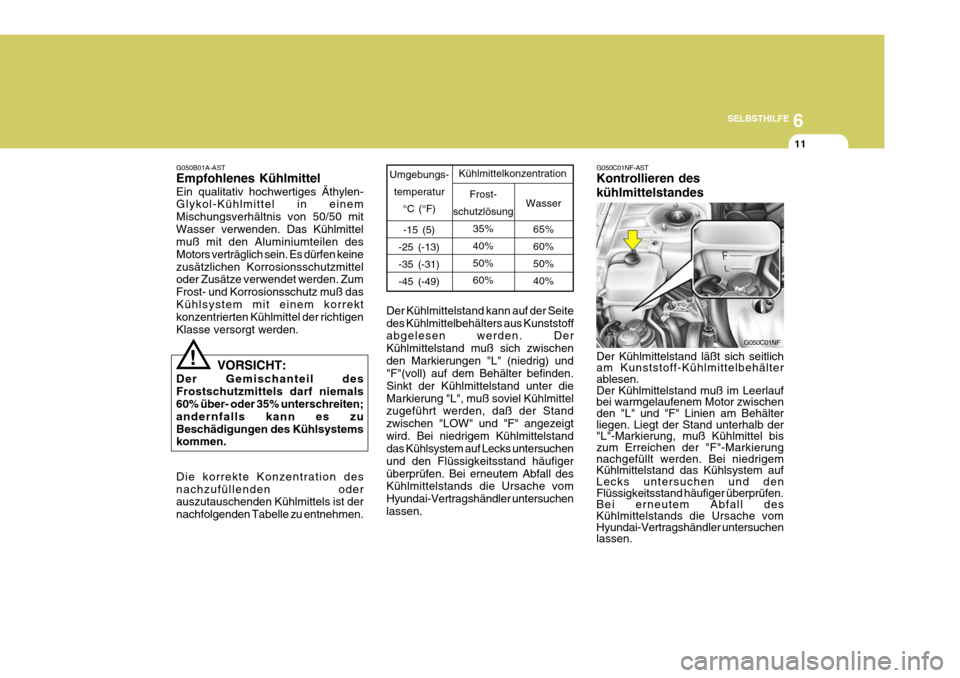

G050C01NF-AST Kontrollieren des kühlmittelstandes Der Kühlmittelstand läßt sich seitlich am Kunststoff-Kühlmittelbehälter ablesen. Der Kühlmittelstand muß im Leerlaufbei warmgelaufenem Motor zwischen den "L" und "F" Linien am Behälter liegen. Liegt der Stand unterhalb der"L"-Markierung, muß Kühlmittel bis zum Erreichen der "F"-Markierung nachgefüllt werden. Bei niedrigemKühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen.Bei erneutem Abfall des Kühlmittelstands die Ursache vom Hyundai-Vertragshändler untersuchenlassen.
-15 (5)
-25 (-13) -35 (-31)-45 (-49)
G050B01A-AST Empfohlenes Kühlmittel Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mitWasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keinezusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- und Korrosionsschutz muß dasKühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgt werden.
KühlmittelkonzentrationUmgebungs-
temperatur °C (°F)
Frost-
schutzlösung
35% 40%50% 60% Wasser
65%60% 50%40%
VORSICHT:
Der Gemischanteil des Frostschutzmittels darf niemals 60% über- oder 35% unterschreiten; andernfalls kann es zuBeschädigungen des Kühlsystems kommen. Der Kühlmittelstand kann auf der Seite des Kühlmittelbehälters aus Kunststoff abgelesen werden. Der
Kühlmittelstand muß sich zwischenden Markierungen "L" (niedrig) und "F"(voll) auf dem Behälter befinden.
Sinkt der Kühlmittelstand unter dieMarkierung "L", muß soviel Kühlmittel
zugeführt werden, daß der Stand zwischen "LOW" und "F" angezeigt
wird. Bei niedrigem Kühlmittelstand
das Kühlsystem auf Lecks untersuchen
und den Flüssigkeitsstand häufigerüberprüfen. Bei erneutem Abfall des
Kühlmittelstands die Ursache vom
Hyundai-Vertragshändler untersuchenlassen.!
Die korrekte Konzentration des nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.

6SELBSTHILFE
12
!
VORSICHT:
o Kühlmittel kann den Lack des Fahrzeugs beschädigen. Verschüttetes Kühlmittel gründlichmit sauberem Wasser abwaschen.
o Der Motor in Ihrem Fahrzeug verfügt
über Aluminiumteile und mußdaher von eine Kühlmittel auf Äthylenglykolbasis vor Korrosion und Einfrieren geschützt werden.Kein hartes Wasser verwenden. Hartes Wasser kann Motorschäden aufgrund von Korrosion,Überhitzung oder Einfrieren verursachen.!WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtigvorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn dieKühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.

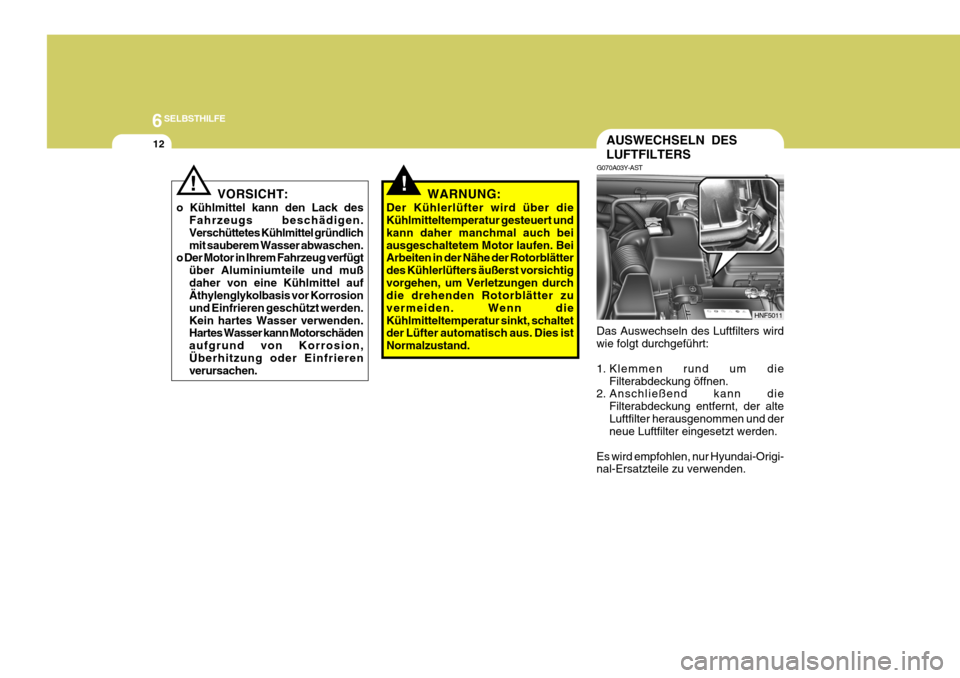

AUSWECHSELN DES LUFTFILTERS
G070A03Y-AST
Das Auswechseln des Luftfilters wird wie folgt durchgeführt:
1. Klemmen rund um die Filterabdeckung öffnen.
2. Anschließend kann die
Filterabdeckung entfernt, der alte Luftfilter herausgenommen und der neue Luftfilter eingesetzt werden.
Es wird empfohlen, nur Hyundai-Origi-nal-Ersatzteile zu verwenden.
HNF5011

6
SELBSTHILFE
13
!

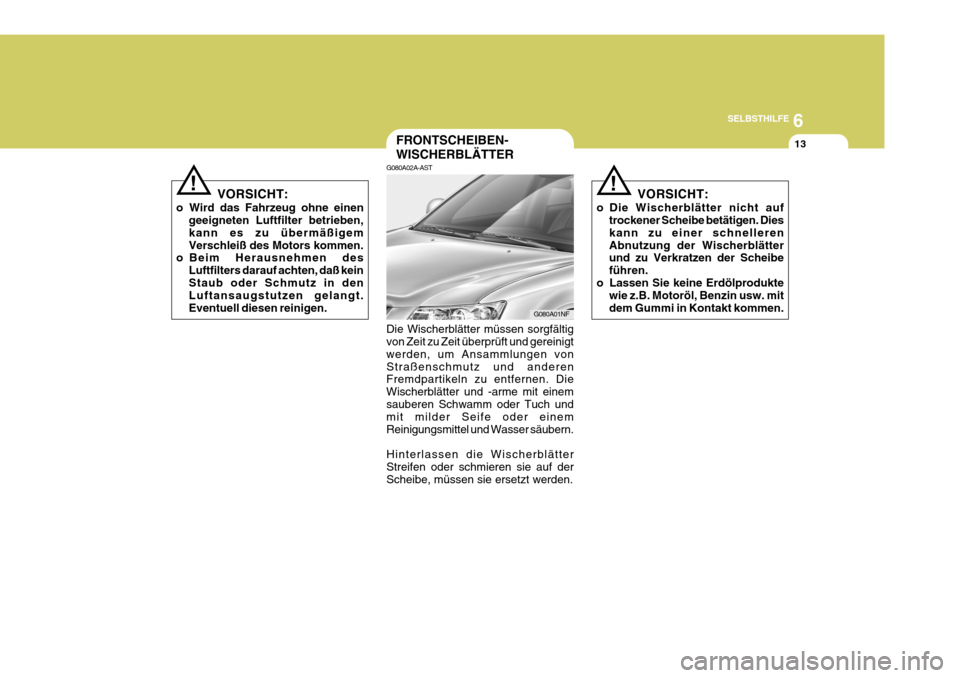

FRONTSCHEIBEN- WISCHERBLÄTTER
G080A02A-AST
VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigemVerschleiß des Motors kommen.
o Beim Herausnehmen des
Luftfilters darauf achten, daß keinStaub oder Schmutz in den Luftansaugstutzen gelangt. Eventuell diesen reinigen.
!
Die Wischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, um Ansammlungen vonStraßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und -arme mit einemsauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischerblätter Streifen oder schmieren sie auf derScheibe, müssen sie ersetzt werden.
G080A01NFVORSICHT:
o Die Wischerblätter nicht auf trockener Scheibe betätigen. Dies kann zu einer schnellerenAbnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mitdem Gummi in Kontakt kommen.

6SELBSTHILFE
14

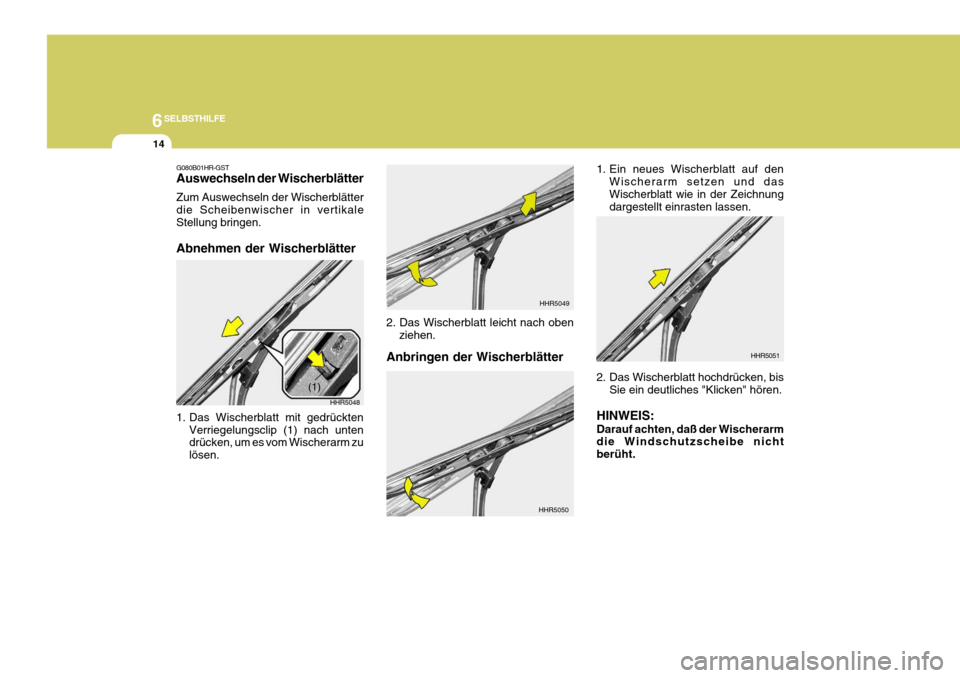

G080B01HR-GST Auswechseln der Wischerblätter Zum Auswechseln der Wischerblätter die Scheibenwischer in vertikaleStellung bringen. Abnehmen der Wischerblätter
1. Das Wischerblatt mit gedrücktenVerriegelungsclip (1) nach unten drücken, um es vom Wischerarm zu lösen.
HHR5048
(1) Anbringen der Wischerblätter
2. Das Wischerblatt leicht nach oben
ziehen.
HHR5049
HHR5050 1. Ein neues Wischerblatt auf den
Wischerarm setzen und das Wischerblatt wie in der Zeichnung dargestellt einrasten lassen.
2. Das Wischerblatt hochdrücken, bis Sie ein deutliches "Klicken" hören.
HINWEIS: Darauf achten, daß der Wischerarm die Windschutzscheibe nicht berüht.
HHR5051

6
SELBSTHILFE
15
!WARNUNG:
o Das Reinigungs- und Frostschutzmittel zum Reinigen der Windschutzscheibe und derHeckscheibe enthält Anteile von Alkohol und ist unter bestimmten Umständen entflammbar. LassenSie deshalb weder Funken noch Feuer an diese Flüssigkeit oder an den Waschwasserbehältergelangen. Das Fahrzeug und die Insassen könnten sonst Schaden nehmen.
o Die Scheiben- Reinigungsflüssigkeit ist fürMenschen und Tiere giftig. DieseFlüssigkeit darf niemals getrunken werden und jeglicher Kontakt sollte vermieden werden. Andernfallskönnten sehr ernste und tödliche Verletzungen möglich sein.
WASCHWASSER- VORRATSBEHÄLTERSKEITSBEHÄLTERS
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel(Motorkühlmittel) verwendet
werden, da hierdurch der Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschwasser- Vorratsbehälter darf dieScheibenwischwaschanlagenicht betätigt werden. Dies kann zu Beschädigungen der Waschwasserpumpe führen
!

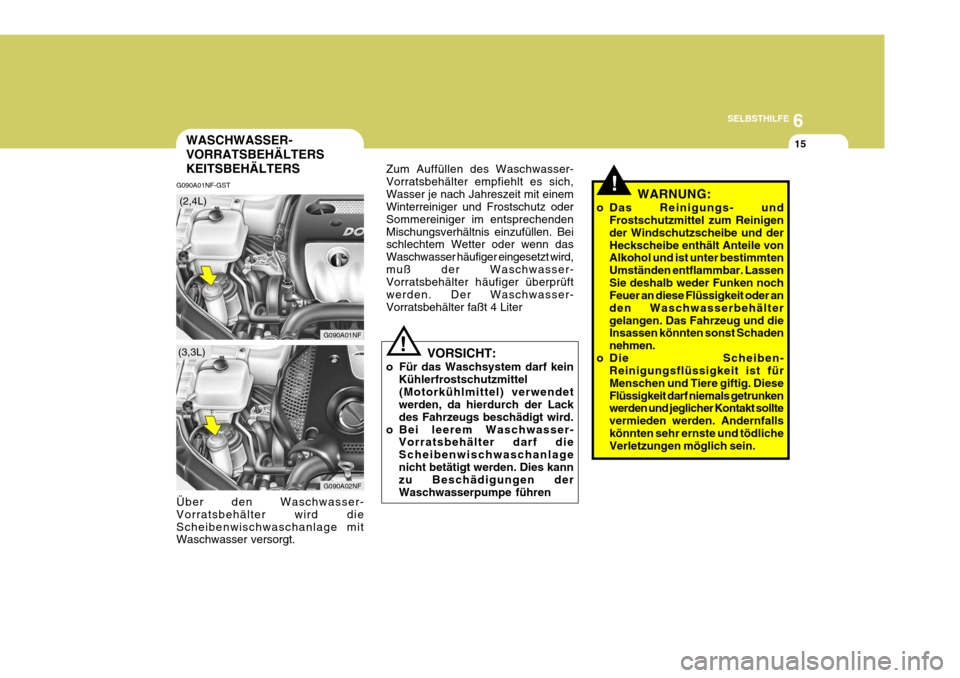

Zum Auffüllen des Waschwasser- Vorratsbehälter empfiehlt es sich,Wasser je nach Jahreszeit mit einem Winterreiniger und Frostschutz oder Sommereiniger im entsprechendenMischungsverhältnis einzufüllen. Bei schlechtem Wetter oder wenn das Waschwasser häufiger eingesetzt wird,muß der Waschwasser- Vorratsbehälter häufiger überprüft werden. Der Waschwasser-Vorratsbehälter faßt 4 Liter
G090A01NF-GST Über den Waschwasser- Vorratsbehälter wird dieScheibenwischwaschanlage mit Waschwasser versorgt.
G090A02NF
G090A01NF
(3,3L)
(2,4L)
