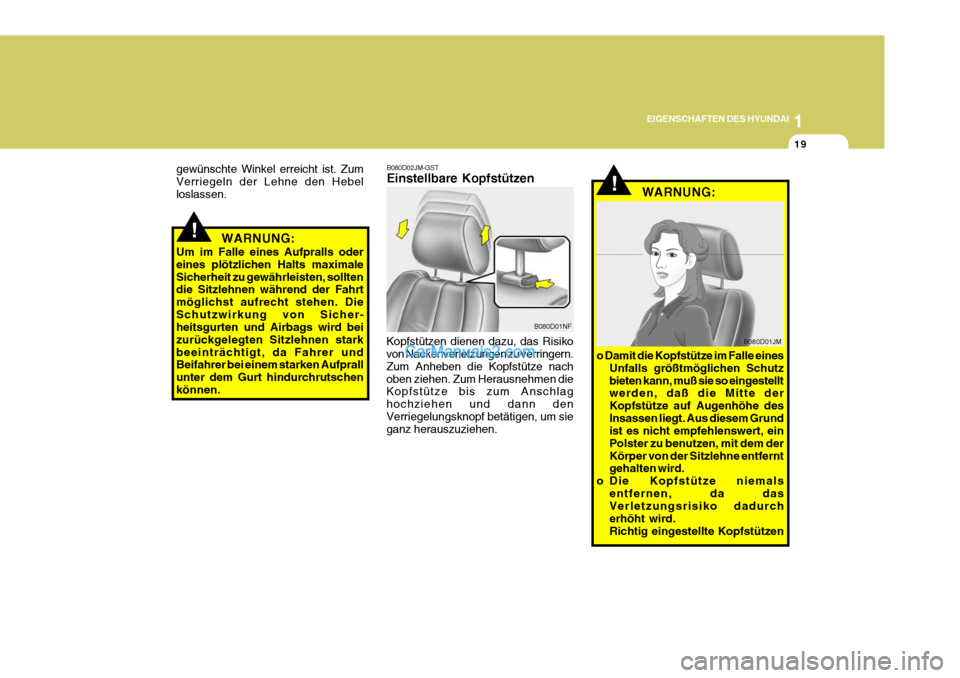

Page 31 of 266
1
EIGENSCHAFTEN DES HYUNDAI
19
!
!
WARNUNG:
WARNUNG:
Um im Falle eines Aufpralls oder eines plötzlichen Halts maximaleSicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrt möglichst aufrecht stehen. DieSchutzwirkung von Sicher- heitsgurten und Airbags wird bei zurückgelegten Sitzlehnen starkbeeinträchtigt, da Fahrer und Beifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschenkönnen. B080D02JM-GST Einstellbare Kopfstützen
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nachoben ziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dann denVerriegelungsknopf betätigen, um sie ganz herauszuziehen. B080D01JM
gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen.
B080D01NF
o Damit die Kopfstütze im Falle einesUnfalls größtmöglichen Schutz bieten kann, muß sie so eingestellt werden, daß die Mitte der Kopfstütze auf Augenhöhe desInsassen liegt. Aus diesem Grund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem derKörper von der Sitzlehne entfernt gehalten wird.
o Die Kopfstütze niemals entfernen, da dasVerletzungsrisiko dadurch erhöht wird.Richtig eingestellte Kopfstützen

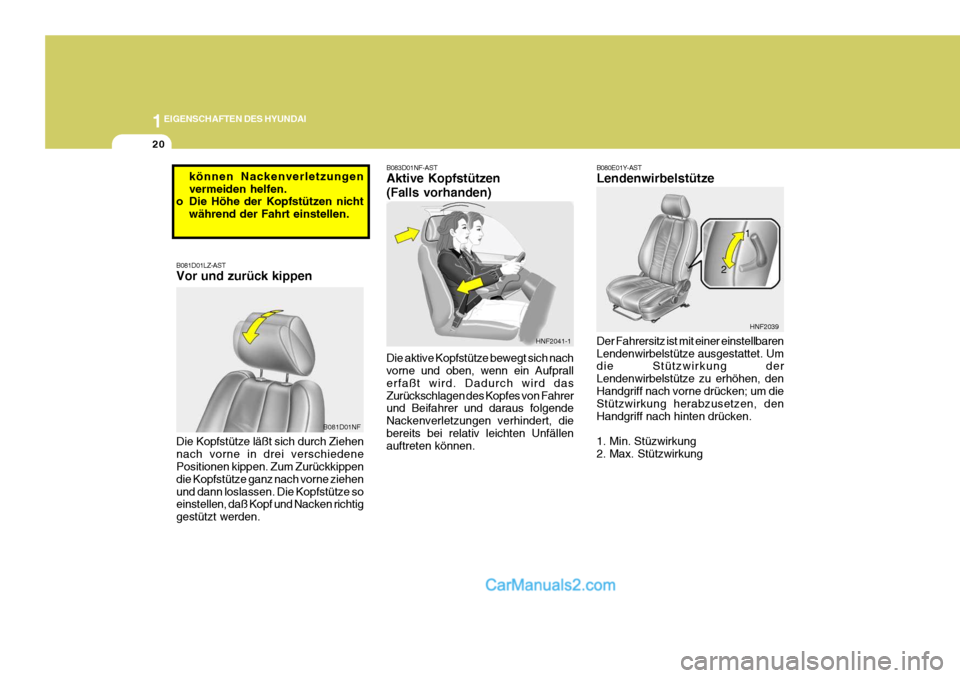

Page 32 of 266
1EIGENSCHAFTEN DES HYUNDAI
20
B080E01Y-AST Lendenwirbelstütze Der Fahrersitz ist mit einer einstellbaren Lendenwirbelstütze ausgestattet. Um die Stützwirkung der Lendenwirbelstütze zu erhöhen, denHandgriff nach vorne drücken; um die Stützwirkung herabzusetzen, den Handgriff nach hinten drücken.
1. Min. Stüzwirkung
2. Max. Stützwirkung HNF2039
1
2
können Nackenverletzungenvermeiden helfen.
o Die Höhe der Kopfstützen nicht
während der Fahrt einstellen. B083D01NF-AST Aktive Kopfstützen (Falls vorhanden) Die aktive Kopfstütze bewegt sich nach vorne und oben, wenn ein Aufprall erfaßt wird. Dadurch wird dasZurückschlagen des Kopfes von Fahrer und Beifahrer und daraus folgende Nackenverletzungen verhindert, diebereits bei relativ leichten Unfällen auftreten können.
B081D01LZ-AST Vor und zurück kippen Die Kopfstütze läßt sich durch Ziehen nach vorne in drei verschiedene Positionen kippen. Zum Zurückkippen die Kopfstütze ganz nach vorne ziehenund dann loslassen. Die Kopfstütze so einstellen, daß Kopf und Nacken richtig gestützt werden.
B081D01NF
HNF2041-1

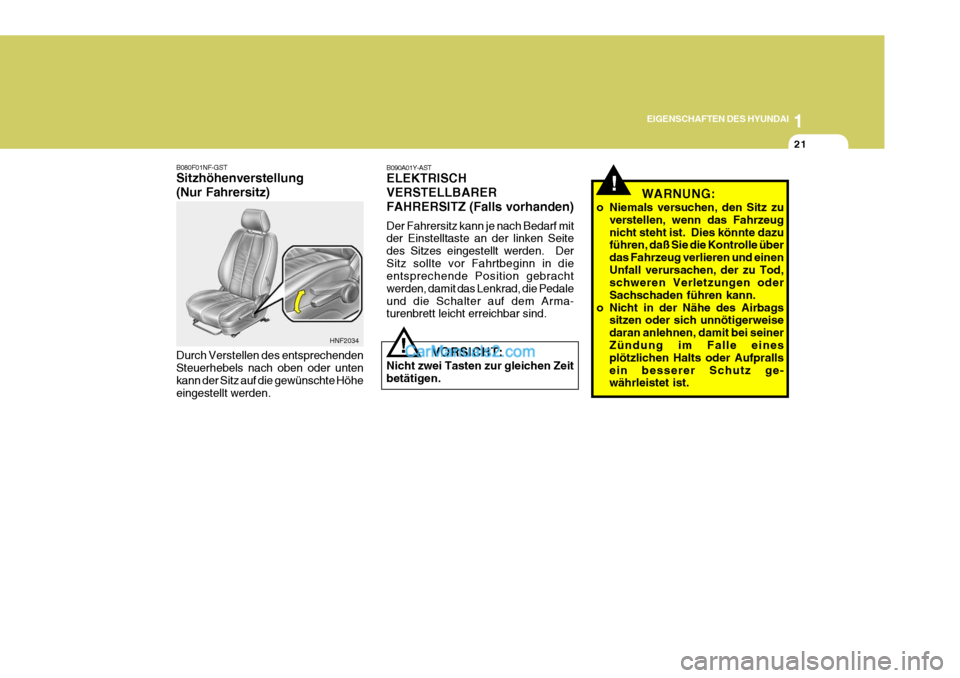

Page 33 of 266
1
EIGENSCHAFTEN DES HYUNDAI
21
!
B080F01NF-GST Sitzhöhenverstellung (Nur Fahrersitz) Durch Verstellen des entsprechenden Steuerhebels nach oben oder untenkann der Sitz auf die gewünschte Höhe eingestellt werden. HNF2034B090A01Y-AST ELEKTRISCH VERSTELLBARERFAHRERSITZ (Falls vorhanden) Der Fahrersitz kann je nach Bedarf mit der Einstelltaste an der linken Seite des Sitzes eingestellt werden. DerSitz sollte vor Fahrtbeginn in die entsprechende Position gebracht werden, damit das Lenkrad, die Pedaleund die Schalter auf dem Arma- turenbrett leicht erreichbar sind.
VORSICHT:
Nicht zwei Tasten zur gleichen Zeit betätigen. WARNUNG:
o Niemals versuchen, den Sitz zu verstellen, wenn das Fahrzeugnicht steht ist. Dies könnte dazu führen, daß Sie die Kontrolle über das Fahrzeug verlieren und einenUnfall verursachen, der zu Tod, schweren Verletzungen oder Sachschaden führen kann.
o Nicht in der Nähe des Airbags sitzen oder sich unnötigerweisedaran anlehnen, damit bei seiner Zündung im Falle eines plötzlichen Halts oder Aufprallsein besserer Schutz ge- währleistet ist.
!

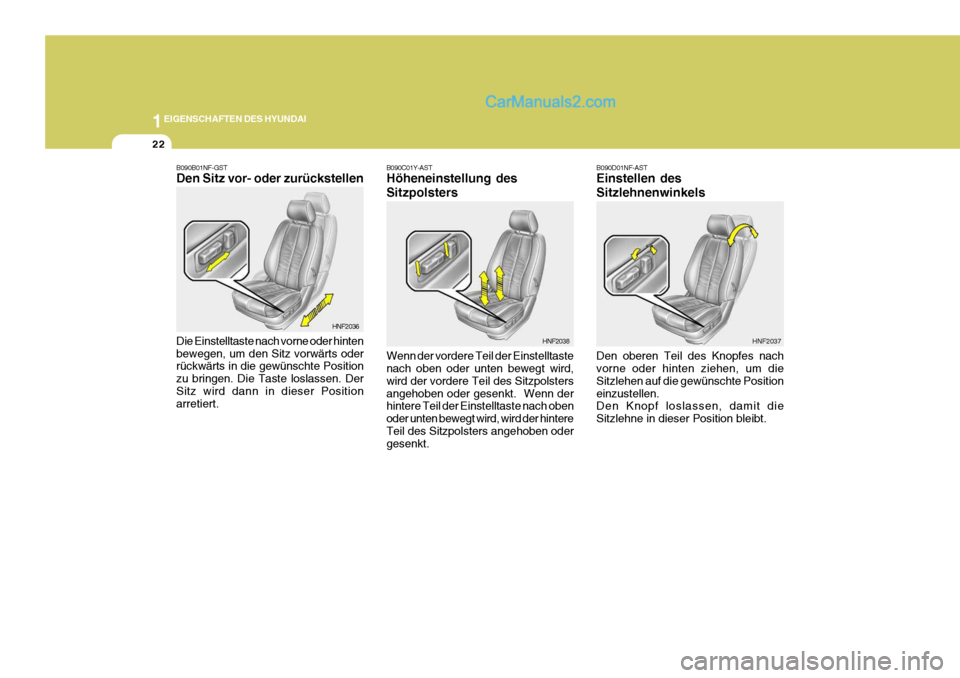

Page 34 of 266
1EIGENSCHAFTEN DES HYUNDAI
22
B090D01NF-AST Einstellen des Sitzlehnenwinkels Den oberen Teil des Knopfes nach vorne oder hinten ziehen, um die Sitzlehen auf die gewünschte Positioneinzustellen. Den Knopf loslassen, damit die Sitzlehne in dieser Position bleibt. HNF2037B090C01Y-AST Höheneinstellung des Sitzpolsters Wenn der vordere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der vordere Teil des Sitzpolstersangehoben oder gesenkt. Wenn der hintere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der hintereTeil des Sitzpolsters angehoben oder gesenkt. HNF2038B090B01NF-GST Den Sitz vor- oder zurückstellen Die Einstelltaste nach vorne oder hinten bewegen, um den Sitz vorwärts oder rückwärts in die gewünschte Position zu bringen. Die Taste loslassen. DerSitz wird dann in dieser Position arretiert.
HNF2036

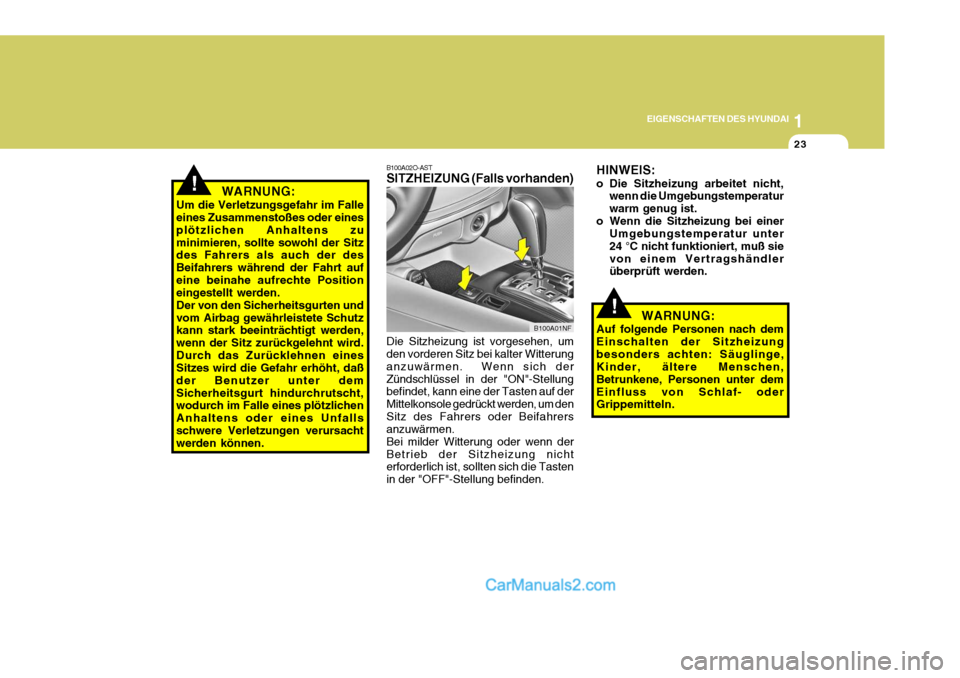

Page 35 of 266
1
EIGENSCHAFTEN DES HYUNDAI
23
!
!
B100A02O-AST SITZHEIZUNG (Falls vorhanden) Die Sitzheizung ist vorgesehen, um den vorderen Sitz bei kalter Witterung anzuwärmen. Wenn sich derZündschlüssel in der "ON"-Stellung befindet, kann eine der Tasten auf der Mittelkonsole gedrückt werden, um denSitz des Fahrers oder Beifahrers anzuwärmen. Bei milder Witterung oder wenn derBetrieb der Sitzheizung nicht erforderlich ist, sollten sich die Tasten in der "OFF"-Stellung befinden. B100A01NFHINWEIS:
o Die Sitzheizung arbeitet nicht,
wenn die Umgebungstemperatur warm genug ist.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter24 °C nicht funktioniert, muß sievon einem Vertragshändler überprüft werden.
WARNUNG:
Auf folgende Personen nach dem Einschalten der Sitzheizungbesonders achten: Säuglinge, Kinder, ältere Menschen, Betrunkene, Personen unter demEinfluss von Schlaf- oder Grippemitteln.
WARNUNG:
Um die Verletzungsgefahr im Falleeines Zusammenstoßes oder eines plötzlichen Anhaltens zuminimieren, sollte sowohl der Sitz des Fahrers als auch der des Beifahrers während der Fahrt aufeine beinahe aufrechte Position eingestellt werden. Der von den Sicherheitsgurten undvom Airbag gewährleistete Schutz kann stark beeinträchtigt werden, wenn der Sitz zurückgelehnt wird.Durch das Zurücklehnen eines Sitzes wird die Gefahr erhöht, daß der Benutzer unter demSicherheitsgurt hindurchrutscht, wodurch im Falle eines plötzlichen Anhaltens oder eines Unfallsschwere Verletzungen verursacht werden können.
Page 36 of 266
1EIGENSCHAFTEN DES HYUNDAI
24
!

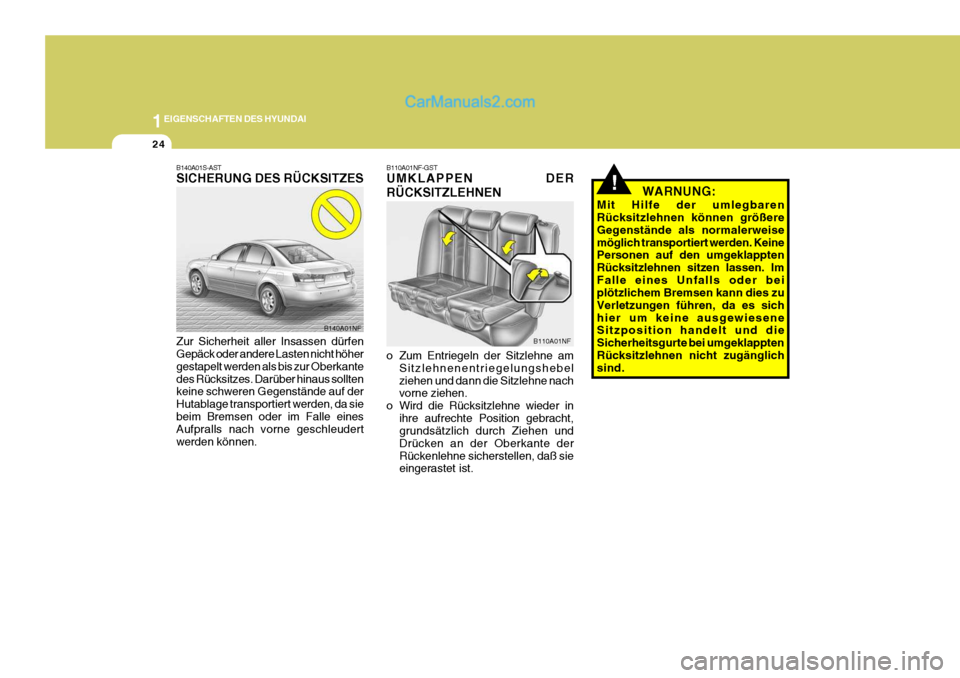

B140A01S-AST SICHERUNG DES RÜCKSITZES Zur Sicherheit aller Insassen dürfen Gepäck oder andere Lasten nicht höher gestapelt werden als bis zur Oberkantedes Rücksitzes. Darüber hinaus sollten keine schweren Gegenstände auf der Hutablage transportiert werden, da siebeim Bremsen oder im Falle eines Aufpralls nach vorne geschleudert werden können. B140A01NF WARNUNG:
Mit Hilfe der umlegbaren Rücksitzlehnen können größere Gegenstände als normalerweisemöglich transportiert werden. Keine Personen auf den umgeklappten Rücksitzlehnen sitzen lassen. ImFalle eines Unfal ls oder bei
plötzlichem Bremsen kann dies zuVerletzungen führen, da es sichhier um keine ausgewiesene Sitzposition handelt und die Sicherheitsgurte bei umgeklapptenRücksitzlehnen nicht zugänglich sind.B110A01NF-GST UMKLAPPEN DER RÜCKSITZLEHNEN
o Zum Entriegeln der Sitzlehne am
Sitzlehnenentriegelungshebel ziehen und dann die Sitzlehne nach vorne ziehen.
o Wird die Rücksitzlehne wieder in ihre aufrechte Position gebracht,grundsätzlich durch Ziehen und Drücken an der Oberkante derRückenlehne sicherstellen, daß sie eingerastet ist. B110A01NF
Page 37 of 266
1
EIGENSCHAFTEN DES HYUNDAI
25SICHERHEITSGURTE

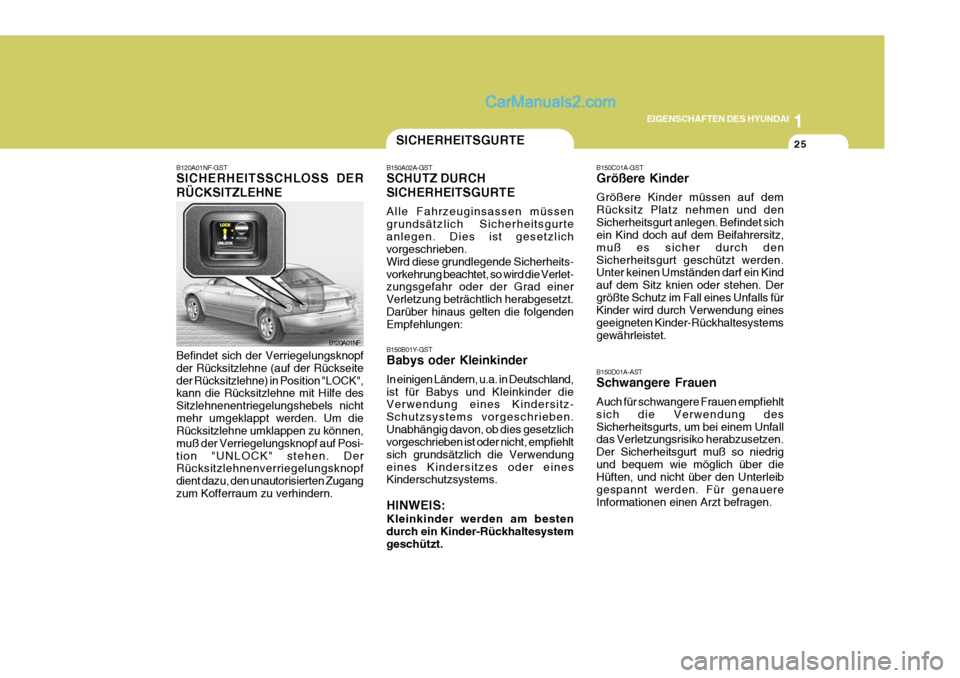

B120A01NF-GST SICHERHEITSSCHLOSS DER RÜCKSITZLEHNE Befindet sich der Verriegelungsknopf der Rücksitzlehne (auf der Rückseiteder Rücksitzlehne) in Position "LOCK", kann die Rücksitzlehne mit Hilfe des Sitzlehnenentriegelungshebels nichtmehr umgeklappt werden. Um die Rücksitzlehne umklappen zu können, muß der Verriegelungsknopf auf Posi-tion "UNLOCK" stehen. Der Rücksitzlehnenverriegelungsknopf dient dazu, den unautorisierten Zugangzum Kofferraum zu verhindern. B120A01NFB150A02A-GST SCHUTZ DURCH SICHERHEITSGURTE Alle Fahrzeuginsassen müssen grundsätzlich Sicherheitsgurteanlegen. Dies ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits-vorkehrung beachtet, so wird die Verlet- zungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt.Darüber hinaus gelten die folgenden Empfehlungen: B150B01Y-GST Babys oder Kleinkinder In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz- Schutzsystems vorgeschrieben.Unabhängig davon, ob dies gesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendungeines Kindersitzes oder eines Kinderschutzsystems. HINWEIS: Kleinkinder werden am besten durch ein Kinder-Rückhaltesystem geschützt. B150C01A-GST Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und denSicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch denSicherheitsgurt geschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Dergrößte Schutz im Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystemsgewährleistet. B150D01A-AST Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung desSicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrigund bequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauereInformationen einen Arzt befragen.

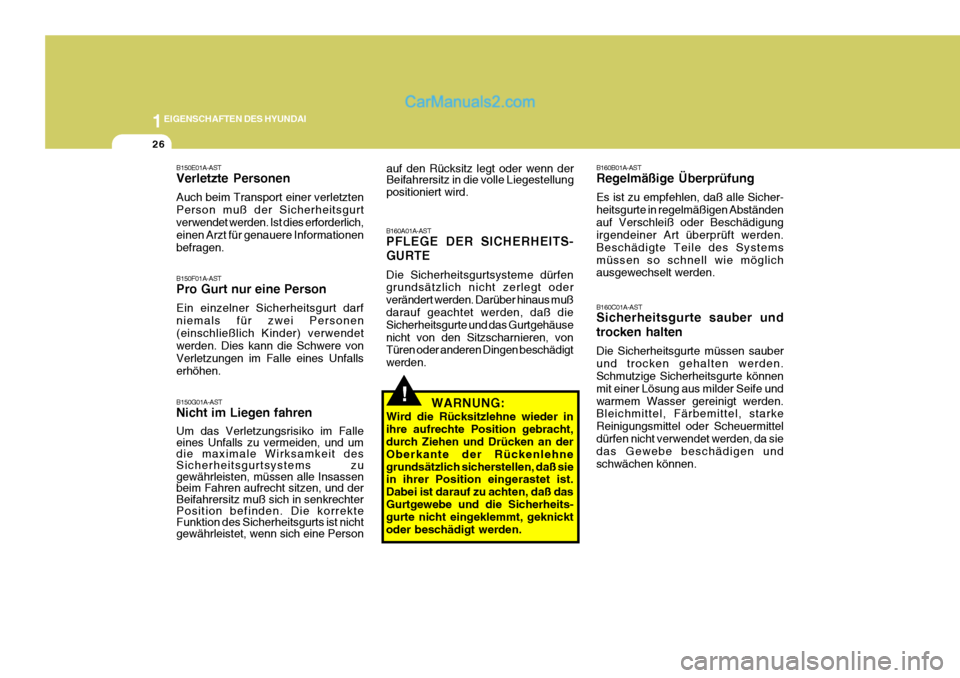

Page 38 of 266
1EIGENSCHAFTEN DES HYUNDAI
26
!
B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurtverwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationen befragen. B150F01A-AST Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen(einschließlich Kinder) verwendet werden. Dies kann die Schwere von Verletzungen im Falle eines Unfallserhöhen. B150G01A-AST Nicht im Liegen fahren Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um die maximale Wirksamkeit desSicherheitsgurtsystems zu gewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und derBeifahrersitz muß sich in senkrechter Position befinden. Die korrekte Funktion des Sicherheitsgurts ist nichtgewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn derBeifahrersitz in die volle Liegestellung positioniert wird.
B160A01A-AST PFLEGE DER SICHERHEITS- GURTE Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht zerlegt oder verändert werden. Darüber hinaus mußdarauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen Dingen beschädigt werden. B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle Sicher- heitsgurte in regelmäßigen Abständenauf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Systemsmüssen so schnell wie möglich ausgewechselt werden. B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife undwarmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermitteldürfen nicht verwendet werden, da sie das Gewebe beschädigen und schwächen können.
WARNUNG:
Wird die Rücksitzlehne wieder inihre aufrechte Position gebracht, durch Ziehen und Drücken an der Oberkante der Rückenlehnegrundsätzlich sicherstellen, daß sie in ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß dasGurtgewebe und die Sicherheits- gurte nicht eingeklemmt, geknickt oder beschädigt werden.

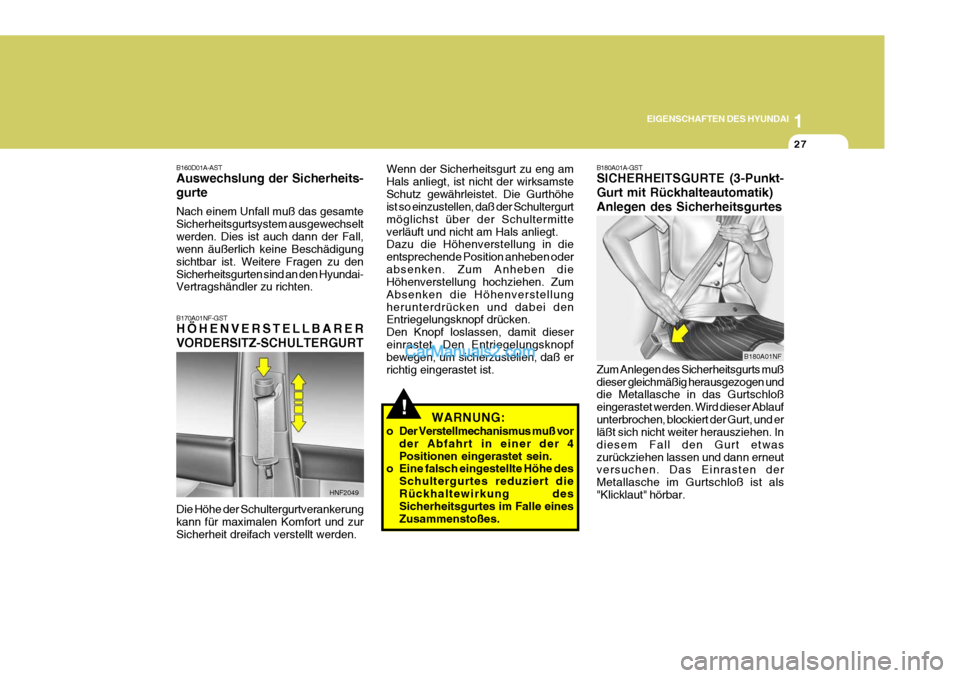

Page 39 of 266
1
EIGENSCHAFTEN DES HYUNDAI
27
!
B180A01A-GST SICHERHEITSGURTE (3-Punkt- Gurt mit Rückhalteautomatik)Anlegen des Sicherheitsgurtes Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird dieser Ablaufunterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwaszurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als"Klicklaut" hörbar. B180A01NF
B170A01NF-GST HÖHENVERSTELLBARER VORDERSITZ-SCHULTERGURT Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamsteSchutz gewährleistet. Die Gurthöhe ist so einzustellen, daß der Schultergurt möglichst über der Schultermitteverläuft und nicht am Hals anliegt. Dazu die Höhenverstellung in die entsprechende Position anheben oderabsenken. Zum Anheben die Höhenverstellung hochziehen. Zum Absenken die Höhenverstellungherunterdrücken und dabei den Entriegelungsknopf drücken. Den Knopf loslassen, damit diesereinrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß er richtig eingerastet ist.
HNF2049
B160D01A-AST Auswechslung der Sicherheits- gurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechseltwerden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu denSicherheitsgurten sind an den Hyundai- Vertragshändler zu richten. Die Höhe der Schultergurtverankerung kann für maximalen Komfort und zurSicherheit dreifach verstellt werden.
WARNUNG:
o Der Verstellmechanismus muß vor der Abfahrt in einer der 4Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des
Schultergurtes reduziert dieRückhaltewirkung des Sicherheitsgurtes im Falle eines Zusammenstoßes.

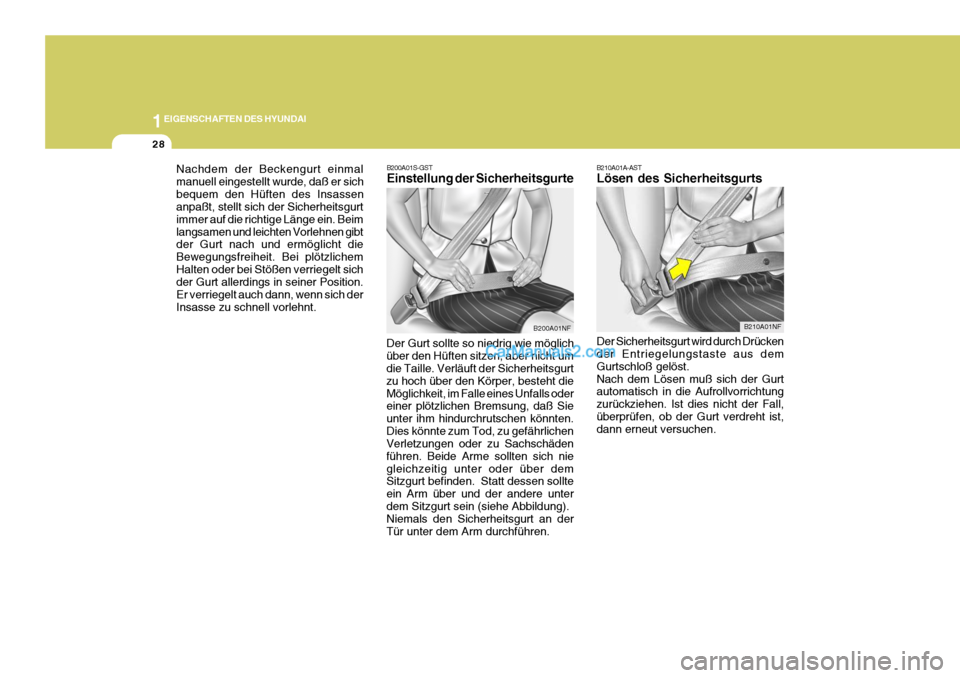

Page 40 of 266
1EIGENSCHAFTEN DES HYUNDAI
28
Nachdem der Beckengurt einmal manuell eingestellt wurde, daß er sichbequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beimlangsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichemHalten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich derInsasse zu schnell vorlehnt. B200A01S-GST Einstellung der Sicherheitsgurte
Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschen könnten.Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Arme sollten sich niegleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und der andere unterdem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen. B210A01A-AST Lösen des Sicherheitsgurts Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste aus dem Gurtschloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.
B210A01NF
B200A01NF
