Hyundai Sonata 2007 Betriebsanleitung (in German)

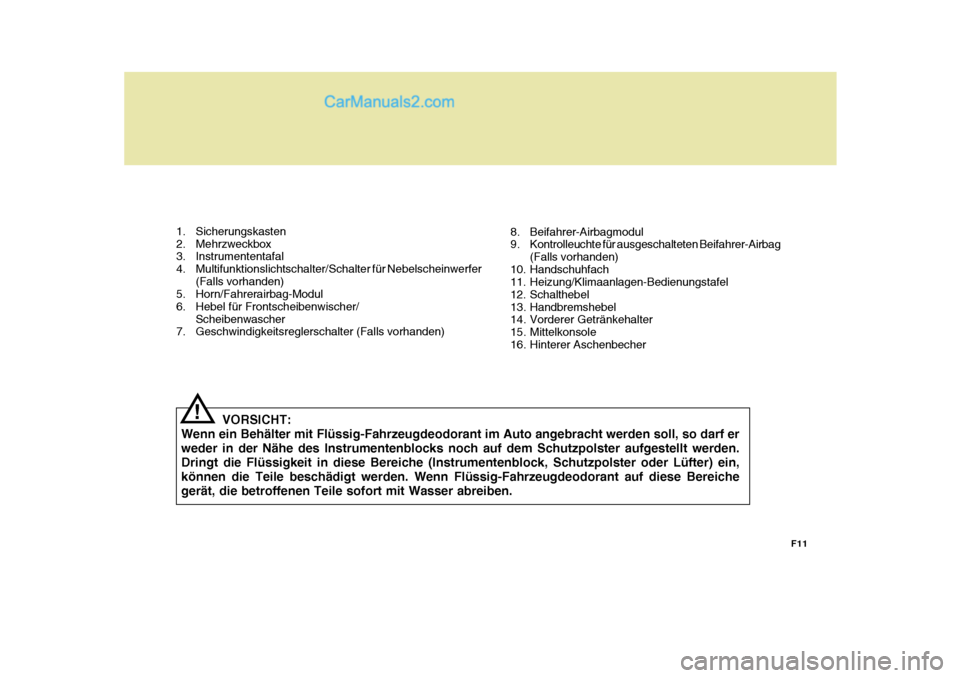

F11
1. Sicherungskasten
2. Mehrzweckbox
3. Instrumententafal
4. Multifunktionslichtschalter/Schalter für Nebelscheinwerfer
(Falls vorhanden)
5. Horn/Fahrerairbag-Modul
6. Hebel für Frontscheibenwischer/
Scheibenwascher
7. Geschwindigkeitsreglerschalter (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein,können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereichegerät, die betroffenen Teile sofort mit Wasser abreiben.
! 8. Beifahrer-Airbagmodul
9. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
(Falls vorhanden)
10. Handschuhfach
11. Heizung/Klimaanlagen-Bedienungstafel
12. Schalthebel
13. Handbremshebel
14. Vorderer Getränkehalter
15. Mittelkonsole
16. Hinterer Aschenbecher

IHR FAHRZEUG AUF EINEN BLICK

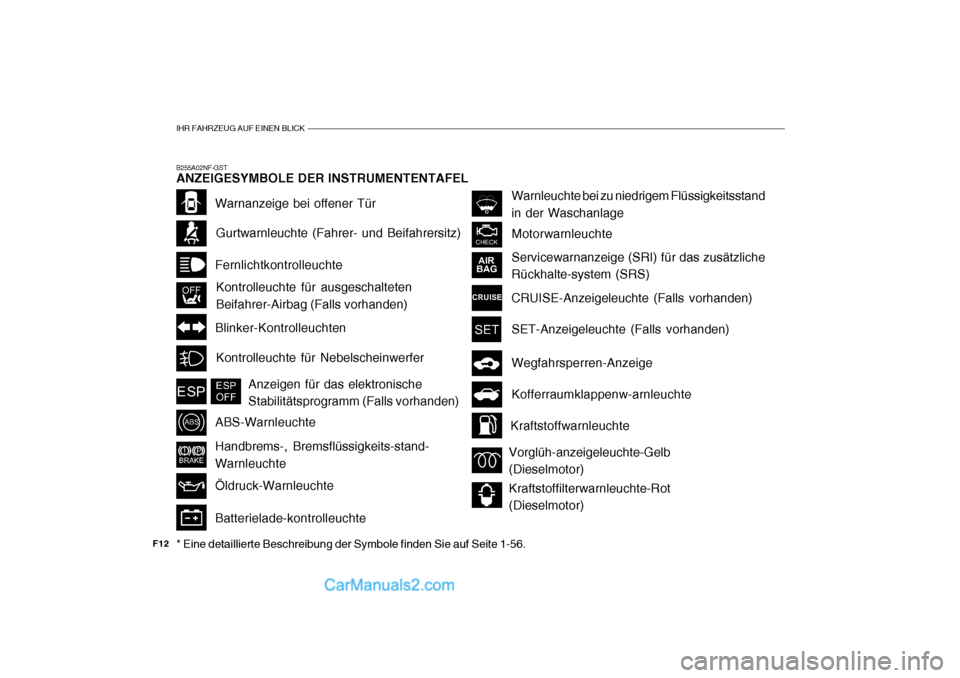

F12
Fernlichtkontrolleuchte
Warnanzeige bei offener Tür
Gurtwarnleuchte (Fahrer- und Beifahrersitz)
Blinker-Kontrolleuchten
Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
ABS-Warnleuchte Öldruck-Warnleuchte
Handbrems-, Bremsflüssigkeits-stand- Warnleuchte Batterielade-kontrolleuchte
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system (SRS)
Motorwarnleuchte
Anzeigen für das elektronischeStabilitätsprogramm (Falls vorhanden)
Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
Kontrolleuchte für Nebelscheinwerfer
B255A02NF-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-56.
CRUISE-Anzeigeleuchte (Falls vorhanden)
SET-Anzeigeleuchte (Falls vorhanden)
Kraftstoffwarnleuchte
Kofferraumklappenw-arnleuchte
Wegfahrsperren-Anzeige
Kraftstoffilterwarnleuchte-Rot (Dieselmotor)
Vorglüh-anzeigeleuchte-Gelb(Dieselmotor)

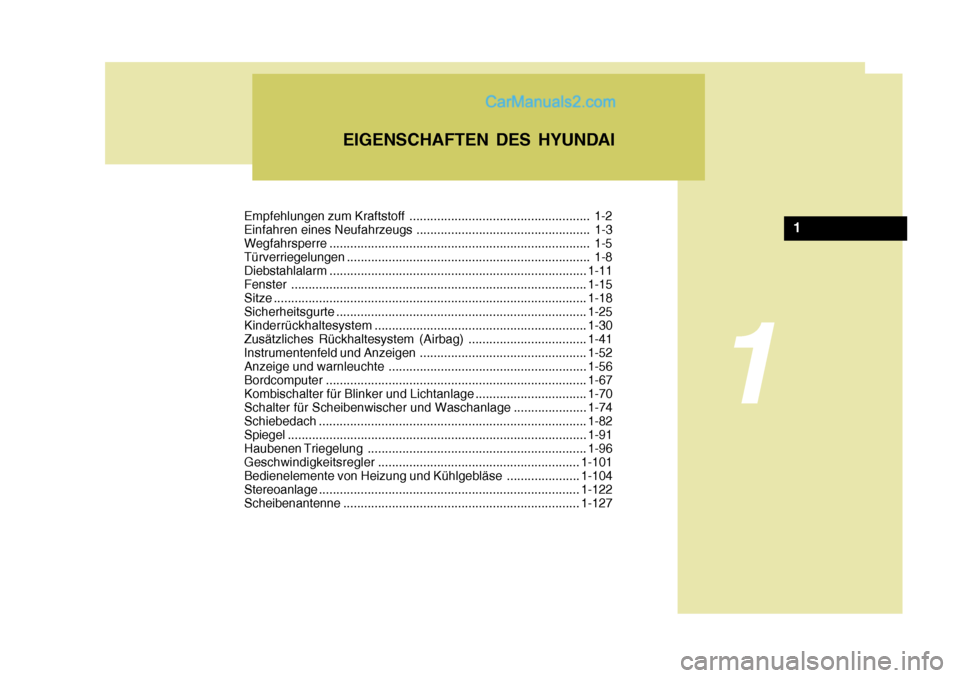

Empfehlungen zum Kraftstoff .................................................... 1-2
Einfahren eines Neufahrzeugs .................................................. 1-3
Wegfahrsperre ........................................................................... 1-5Türverriegelungen...................................................................... 1-8
Diebstahlalarm .......................................................................... 1-11
Fenster ..................................................................................... 1-15
Sitze .......................................................................................... 1-18
Sicherheitsgurte ........................................................................ 1-25
Kinderrückhaltesystem ............................................................. 1-30
Zusätzliches Rückhaltesystem (Airbag) ..................................1-41
Instrumentenfeld und Anzeigen ................................................1-52
Anzeige und warnl euchte......................................................... 1-56
Bordcomputer ........................................................................... 1-67
Kombischalter für Blinker und Lichtanlage ................................ 1-70
Schalter für Scheibenwischer und Waschanlage .....................1-74
Schiebedach .......................... ................................................... 1-82
Spiegel ...................................................................................... 1-91
Haubenen Triegelung ............................................................... 1-96
Geschwindigkeitsregler .......................................................... 1-101
Bedienelemente von Heizung und Kühlgebläse .....................1-104
Stereoanlage ........................................................................... 1-122
Scheibenantenne .................................................................... 1-127
EIGENSCHAFTEN DES HYUNDAI
1
1

1EIGENSCHAFTEN DES HYUNDAI
2

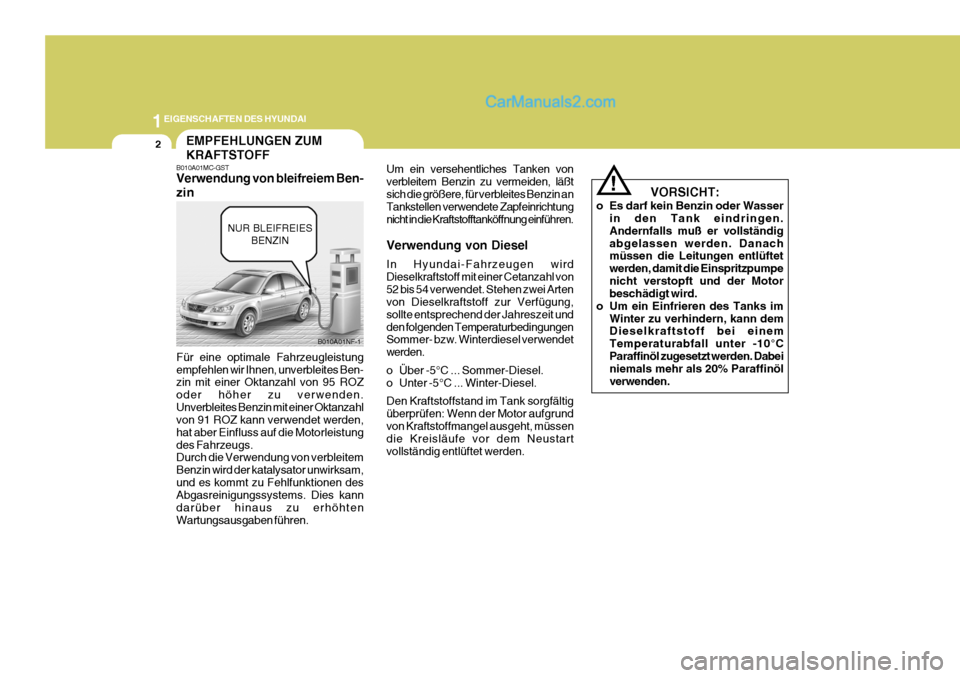

B010A01MC-GST Verwendung von bleifreiem Ben- zin Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Ben- zin mit einer Oktanzahl von 95 ROZ oder höher zu verwenden.Unverbleites Benzin mit einer Oktanzahl von 91 ROZ kann verwendet werden, hat aber Einfluss auf die Motorleistungdes Fahrzeugs. Durch die Verwendung von verbleitem Benzin wird der katalysator unwirksam,und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhtenWartungsausgaben führen.EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A01NF-1
NUR BLEIFREIES
BENZIN VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständigabgelassen werden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpenicht verstopft und der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im
Winter zu verhindern, kann demDieselkraftstoff bei einem Temperaturabfall unter -10°C Paraffinöl zugesetzt werden. Dabei niemals mehr als 20% Paraffinölverwenden.
!
Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Zapfeinrichtung nicht in die Kraftstofftanköffnung einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit undden folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.

1
EIGENSCHAFTEN DES HYUNDAI

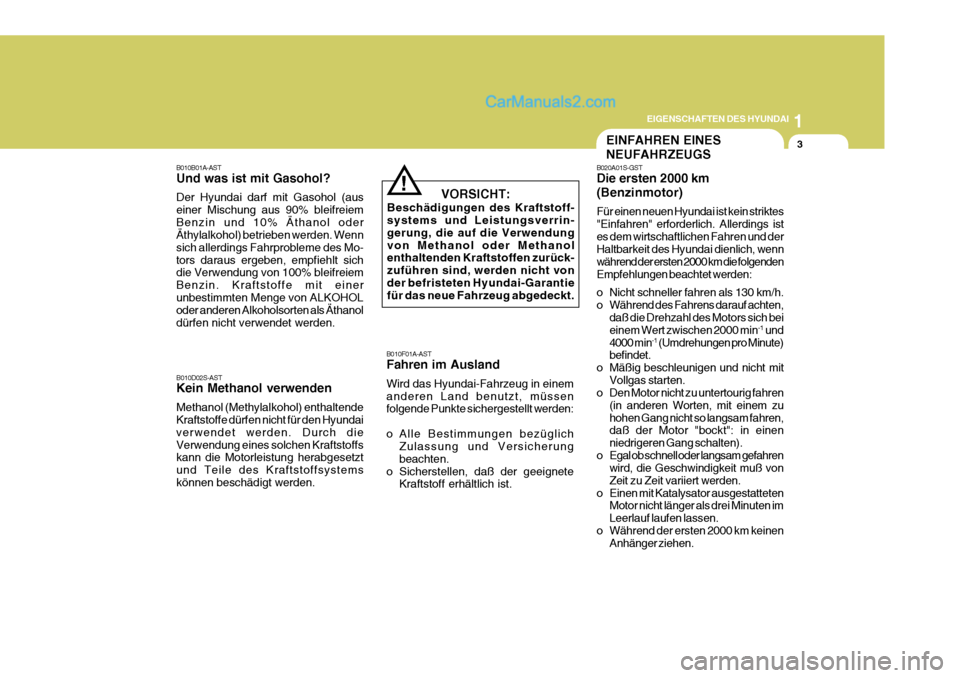

3EINFAHREN EINES NEUFAHRZEUGS
B010D02S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch dieVerwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt und Teile des Kraftstoffsystemskönnen beschädigt werden.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
VORSICHT:
Beschädigungen des Kraftstoff- systems und Leistungsverrin- gerung, die auf die Verwendungvon Methanol oder Methanol enthaltenden Kraftstoffen zurück- zuführen sind, werden nicht vonder befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
!
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist. B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings istes dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgendenEmpfehlungen beachtet werden:
o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf achten,
daß die Drehzahl des Motors sich beieinem Wert zwischen 2000 min -1
und
4000 min -1
(Umdrehungen pro Minute)
befindet.
o Mäßig beschleunigen und nicht mit
Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zuhohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeit muß vonZeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten imLeerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.

1EIGENSCHAFTEN DES HYUNDAI
4

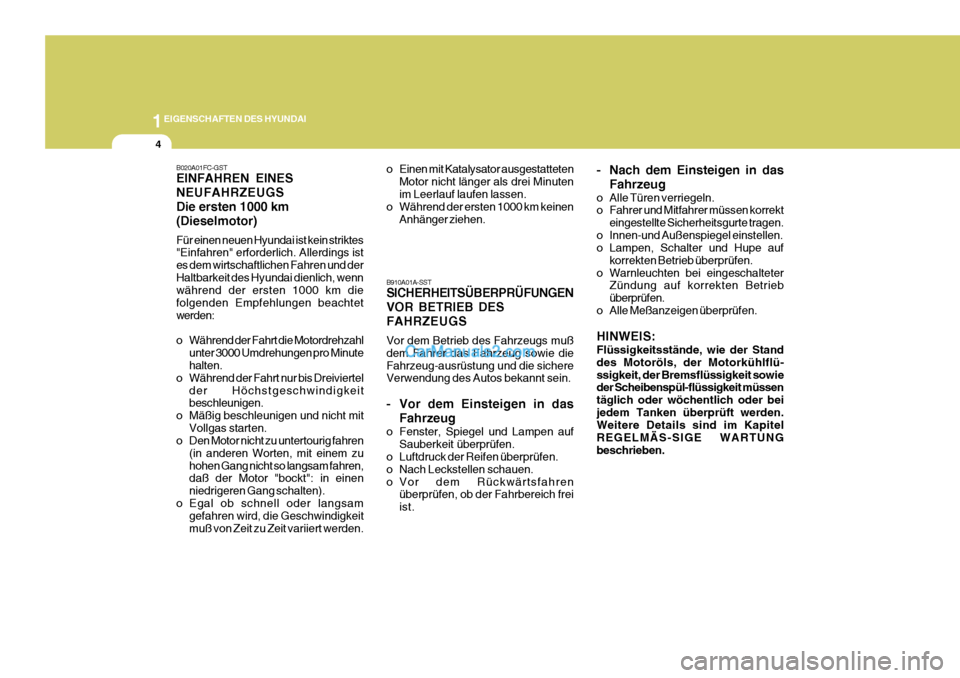

B020A01FC-GST EINFAHREN EINES NEUFAHRZEUGSDie ersten 1000 km(Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und derHaltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtetwerden:
o Während der Fahrt die Motordrehzahlunter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchstgeschwindigkeitbeschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DESFAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie dieFahrzeug-ausrüstung und die sichere Verwendung des Autos bekannt sein.
- Vor dem Einsteigen in das
Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich freiist.
o Einen mit Katalysator ausgestatteten
Motor nicht länger als drei Minutenim Leerlauf laufen lassen.
o Während der ersten 1000 km keinen
Anhänger ziehen. - Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter Zündung auf korrekten Betrieb überprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflü-ssigkeit, der Bremsflüssigkeit sowie der Scheibenspül-flüssigkeit müssen täglich oder wöchentlich oder beijedem Tanken überprüft werden. Weitere Details sind im Kapitel REGELMÄS-SIGE WARTUNGbeschrieben.

1
EIGENSCHAFTEN DES HYUNDAI
5
!
HINWEIS:
o Bevor der Hilfsschlüssel einem
Parkwächter übergeben wird, sicherstellen, daß dieVerriegelungshebel der Rücksitz- Sicherheitsverriegelung und die Kofferraumdeckel-Sicherheits-verriegelungen auf Position "LOCK" stehen.
o Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Siedamit weder das System abstellen noch den Motor anlassen.

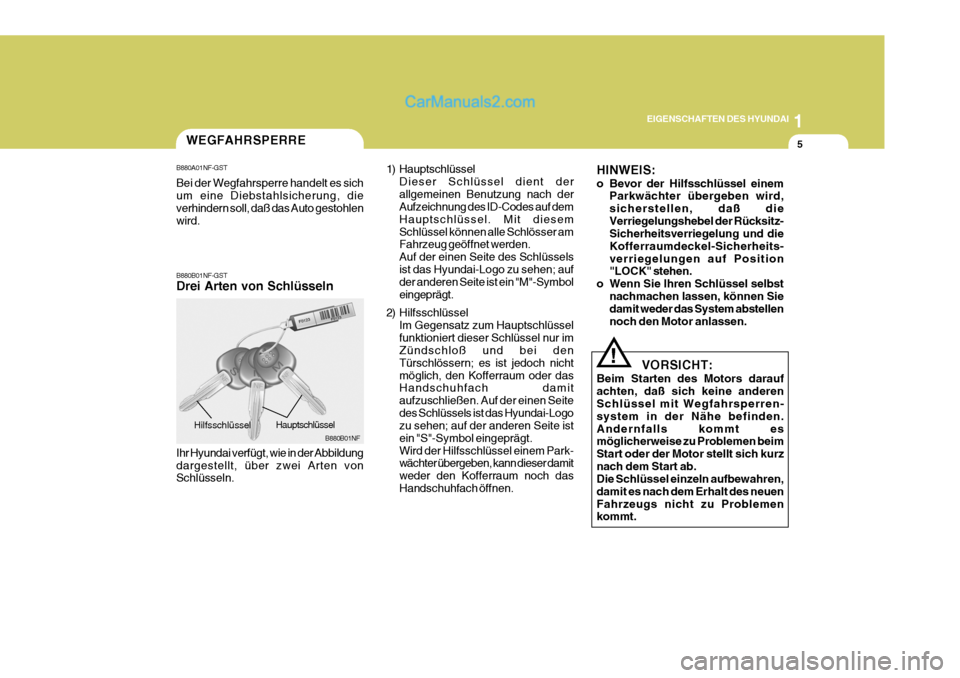

1) Hauptschlüssel
Dieser Schlüssel dient derallgemeinen Benutzung nach der Aufzeichnung des ID-Codes auf dem Hauptschlüssel. Mit diesemSchlüssel können alle Schlösser am Fahrzeug geöffnet werden. Auf der einen Seite des Schlüsselsist das Hyundai-Logo zu sehen; auf der anderen Seite ist ein "M"-Symbol eingeprägt.
2) Hilfsschlüssel Im Gegensatz zum Hauptschlüsselfunktioniert dieser Schlüssel nur im Zündschloß und bei den Türschlössern; es ist jedoch nichtmöglich, den Kofferraum oder das Handschuhfach damit aufzuschließen. Auf der einen Seitedes Schlüssels ist das Hyundai-Logo zu sehen; auf der anderen Seite ist ein "S"-Symbol eingeprägt.Wird der Hilfsschlüssel einem Park- wächter übergeben, kann dieser damit weder den Kofferraum noch dasHandschuhfach öffnen.
WEGFAHRSPERRE
B880A01NF-GST Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B880B01NF-GST Drei Arten von Schlüsseln Ihr Hyundai verfügt, wie in der Abbildung dargestellt, über zwei Arten von Schlüsseln. B880B01NF
Hilfsschlüssel
Hauptschlüssel VORSICHT:
Beim Starten des Motors darauf achten, daß sich keine anderen Schlüssel mit Wegfahrsperren- system in der Nähe befinden.Andernfalls kommt es möglicherweise zu Problemen beim Start oder der Motor stellt sich kurznach dem Start ab. Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuenFahrzeugs nicht zu Problemen kommt.

1EIGENSCHAFTEN DES HYUNDAI
6

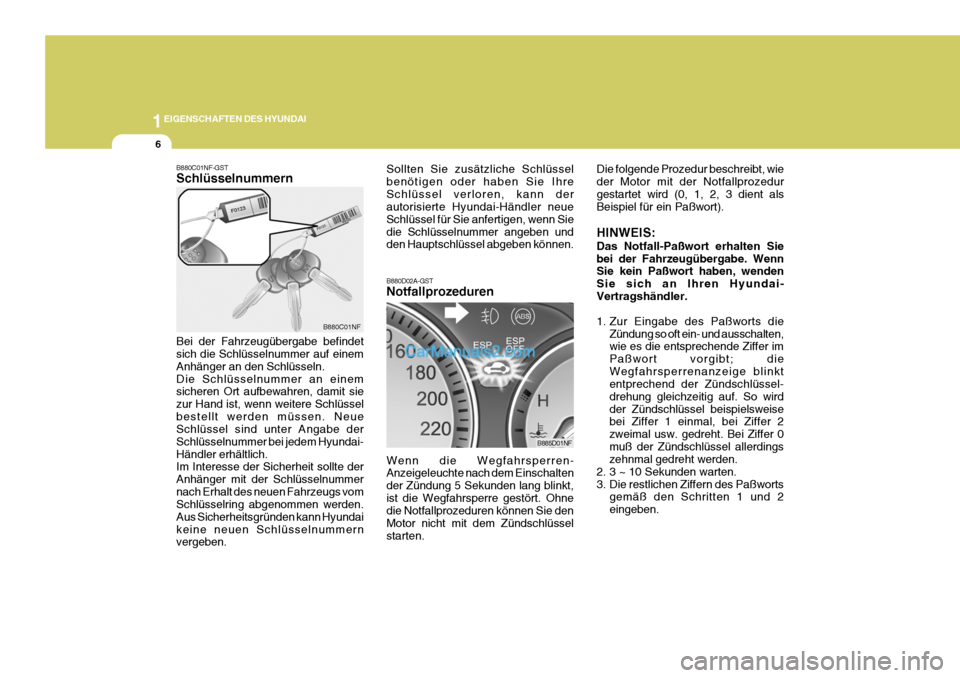

Sollten Sie zusätzliche Schlüssel benötigen oder haben Sie IhreSchlüssel verloren, kann der autorisierte Hyundai-Händler neue Schlüssel für Sie anfertigen, wenn Siedie Schlüsselnummer angeben und den Hauptschlüssel abgeben können.
B880C01NF-GST Schlüsselnummern Bei der Fahrzeugübergabe befindet sich die Schlüsselnummer auf einem Anhänger an den Schlüsseln.Die Schlüsselnummer an einem sicheren Ort aufbewahren, damit sie zur Hand ist, wenn weitere Schlüsselbestellt werden müssen. Neue Schlüssel sind unter Angabe der Schlüsselnummer bei jedem Hyundai-Händler erhältlich. Im Interesse der Sicherheit sollte der Anhänger mit der Schlüsselnummernach Erhalt des neuen Fahrzeugs vom Schlüsselring abgenommen werden. Aus Sicherheitsgründen kann Hyundaikeine neuen Schlüsselnummern vergeben. B880C01NF
B880D02A-GST Notfallprozeduren Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedurgestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die
Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwort vorgibt; dieWegfahrsperrenanzeige blinkt entprechend der Zündschlüssel- drehung gleichzeitig auf. So wirdder Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2eingeben.
B885D01NF
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt,ist die Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüsselstarten.

1
EIGENSCHAFTEN DES HYUNDAI
7

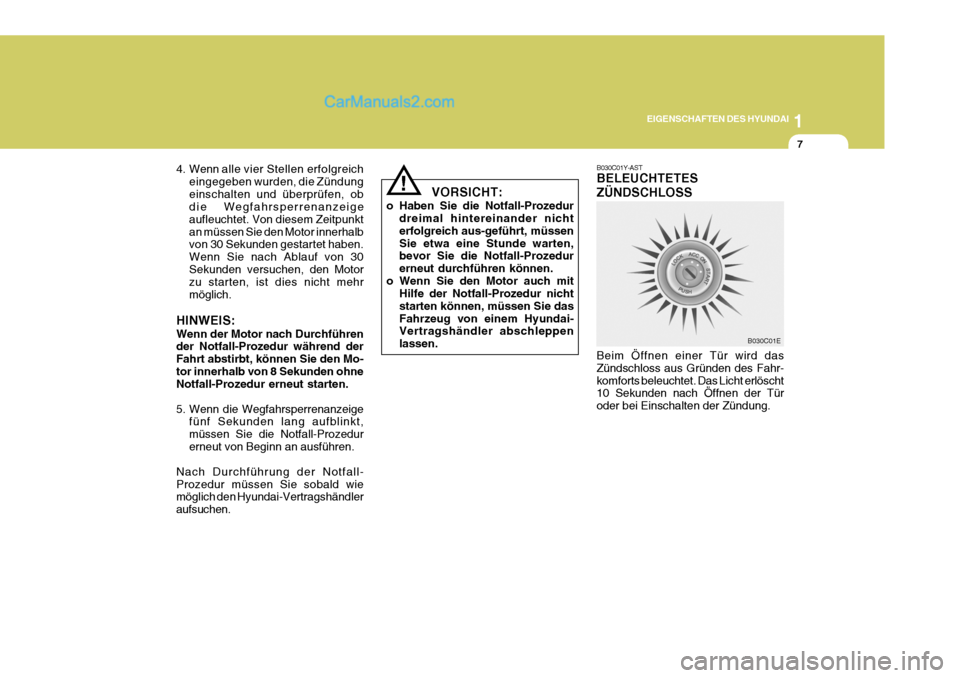

B030C01Y-AST BELEUCHTETES ZÜNDSCHLOSS Beim Öffnen einer Tür wird das Zündschloss aus Gründen des Fahr-komforts beleuchtet. Das Licht erlöscht 10 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung. B030C01E
4. Wenn
alle vier Stellen erfolgreich
eingegeben wurden, die Zündungeinschalten und überprüfen, ob
die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunktan müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. Wenn Sie nach Ablauf von 30
Sekunden versuchen, den Motor
zu starten, ist dies nicht mehrmöglich.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo-tor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedurerneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich den Hyundai-Vertragshändler aufsuchen. VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nichterfolgreich aus-geführt, müssenSie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie dasFahrzeug von einem Hyundai- Vertragshändler abschleppen lassen.
!

1EIGENSCHAFTEN DES HYUNDAI
8
!

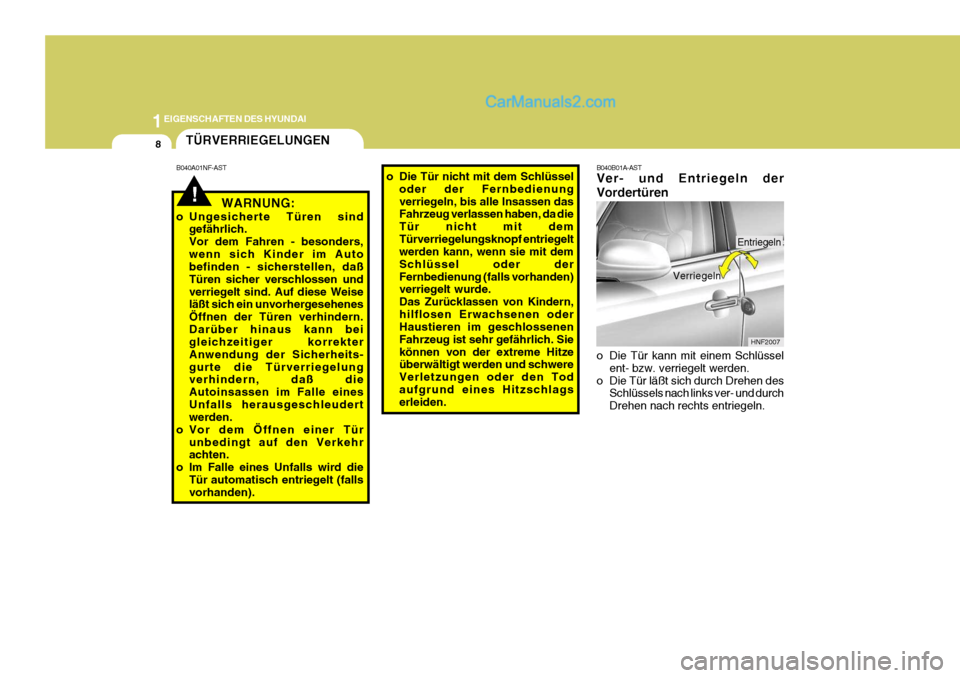

B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. HNF2007
Verriegeln
TÜRVERRIEGELUNGEN
B040A01NF-AST
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders,wenn sich Kinder im Auto befinden - sicherstellen, daß Türen sicher verschlossen undverriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern.Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheits-gurte die Türverriegelung verhindern, daß die Autoinsassen im Falle einesUnfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür
unbedingt auf den Verkehrachten.
o Im Falle eines Unfalls wird die
Tür automatisch entriegelt (fallsvorhanden). o Die Tür nicht mit dem Schlüssel
oder der Fernbedienung verriegeln, bis alle Insassen das Fahrzeug verlassen haben, da die Tür nicht mit demTürverriegelungsknopf entriegelt werden kann, wenn sie mit dem Schlüssel oder derFernbedienung (falls vorhanden) verriegelt wurde. Das Zurücklassen von Kindern,hilflosen Erwachsenen oder Haustieren im geschlossenen Fahrzeug ist sehr gefährlich. Siekönnen von der extreme Hitze überwältigt werden und schwere Verletzungen oder den Todaufgrund eines Hitzschlags erleiden. Entriegeln
