Hyundai Sonata 2016 Manual del propietario (in Spanish)

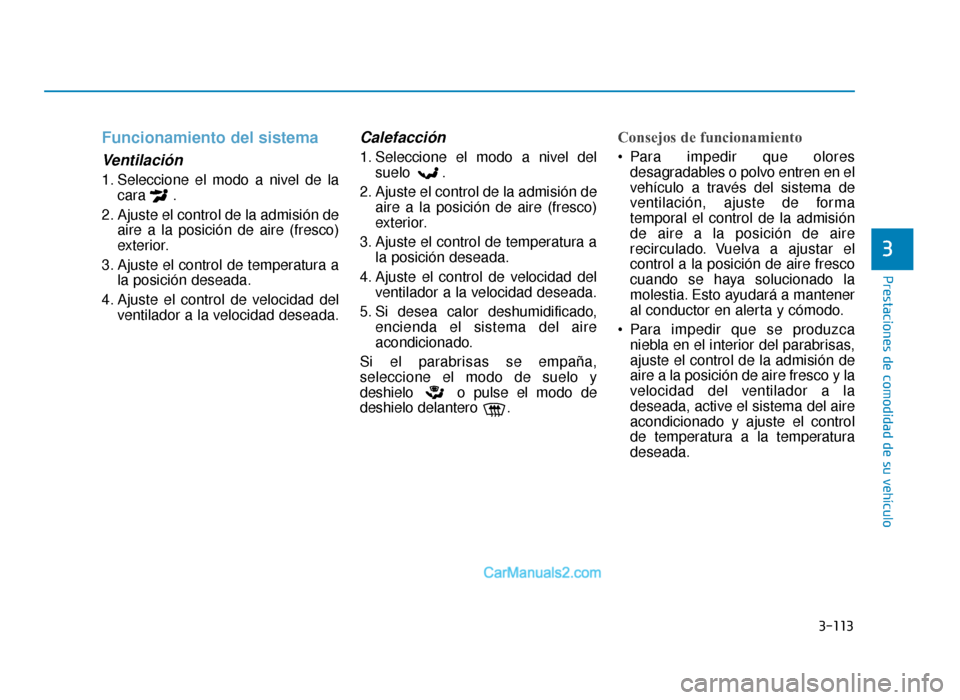

3-113
Prestaciones de comodidad de su vehículo
3
Funcionamiento del sistema
Ventilación
1. Seleccione el modo a nivel de lacara .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Seleccione el modo a nivel delsuelo .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado.
Si el parabrisas se empaña,
seleccione el modo de suelo y
deshielo o pulse el modo de
deshielo delantero .
Consejos de funcionamiento
Para impedir que olores desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Vuelva a ajustar el
control a la posición de aire fresco
cuando se haya solucionado la
molestia. Esto ayudará a mantener
al conductor en alerta y cómodo.
Para impedir que se produzca niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 113

3-114
Prestaciones de comodidad de su vehículo
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-
134a respetuoso con el medio
ambiente.
1. Arranque el motor.
2. Pulse el botón del aireacondicionado.
3. Ajuste el modo al nivel de cara .
4. Ajuste el control de la admisión de aire a la posición de aire
recirculado. Sin embargo, una
operación prolongada en la
posición de aire recirculado puede
secar demasiado el aire. En ese
caso, cambie la posición del aire.
5. Ajuste el control de velocidad del ventilador y el control de
temperatura para mantener una
comodidad máxima.
Si se desea la refrigeración máxima,
ajuste el control de temperatura a la
posición del extremo izquierdo y
ajuste el control de la velocidad a la
velocidad más alta. Mientras utiliza el sistema de aire
acondicionado, controle el
indicador de temperatura del
motor mientras sube pendientes o
durante la conducción en tráfico
denso cuando la temperatura
exterior sea alta. El funciona-
miento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
Consejos para el funcionamiento
del aire acondicionado
Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanas durante un rato para que
el aire caliente dentro del vehículo
desaparezca.
Cuando se haya obtenido suficiente ventilación, conmute de
nuevo de la posición de aire
recirculado a la posición de aire
fresco exterior.
Para reducir la humedad interior en las ventanas en días húmedos
o lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado con las
ventanillas y el techo solar
cerrados.
Para garantizar el máximo rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.
ATENCIÓN
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 114

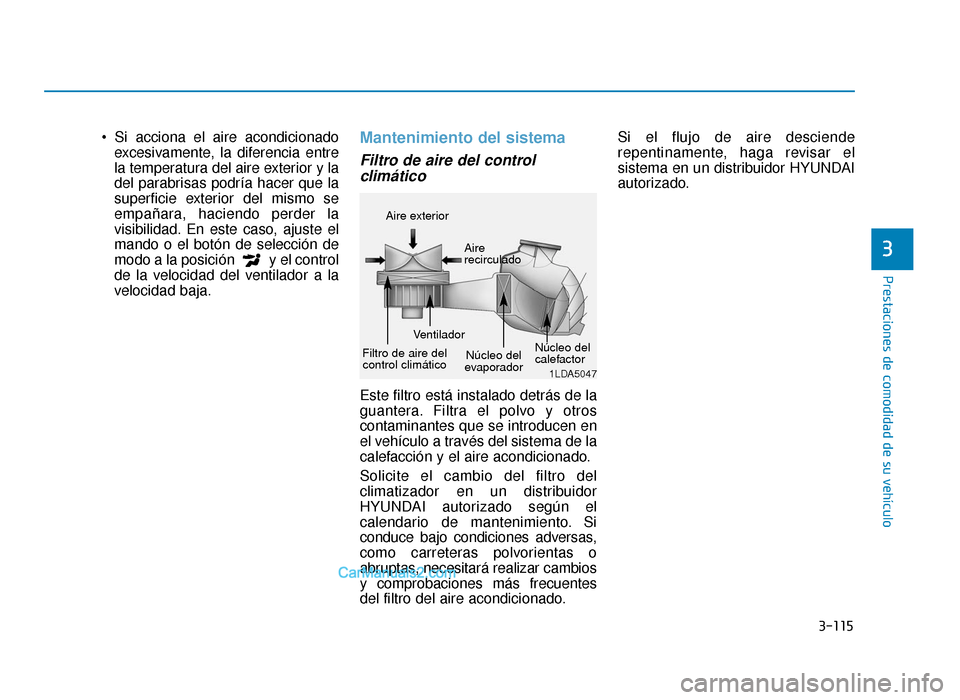

3-115
Prestaciones de comodidad de su vehículo
3
excesivamente, la diferencia entre
la temperatura del aire exterior y la
del parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control
de la velocidad del ventilador a la
velocidad baja.Mantenimiento del sistema
Filtro de aire del controlclimático
Este filtro está instalado detrás de la
guantera. Filtra el polvo y otros
contaminantes que se introducen en
el vehículo a través del sistema de la
calefacción y el aire acondicionado.
Solicite el cambio del filtro del
climatizador en un distribuidor
HYUNDAI autorizado según el
calendario de mantenimiento. Si
conduce bajo condiciones adversas,
como carreteras polvorientas o
abruptas, necesitará realizar cambios
y comprobaciones más frecuentes
del filtro del aire acondicionado. Si el flujo de aire desciende
repentinamente, haga revisar el
sistema en un distribuidor HYUNDAI
autorizado.
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del control climático Ventilador
Núcleo del
evaporador Núcleo del
calefactor
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 115

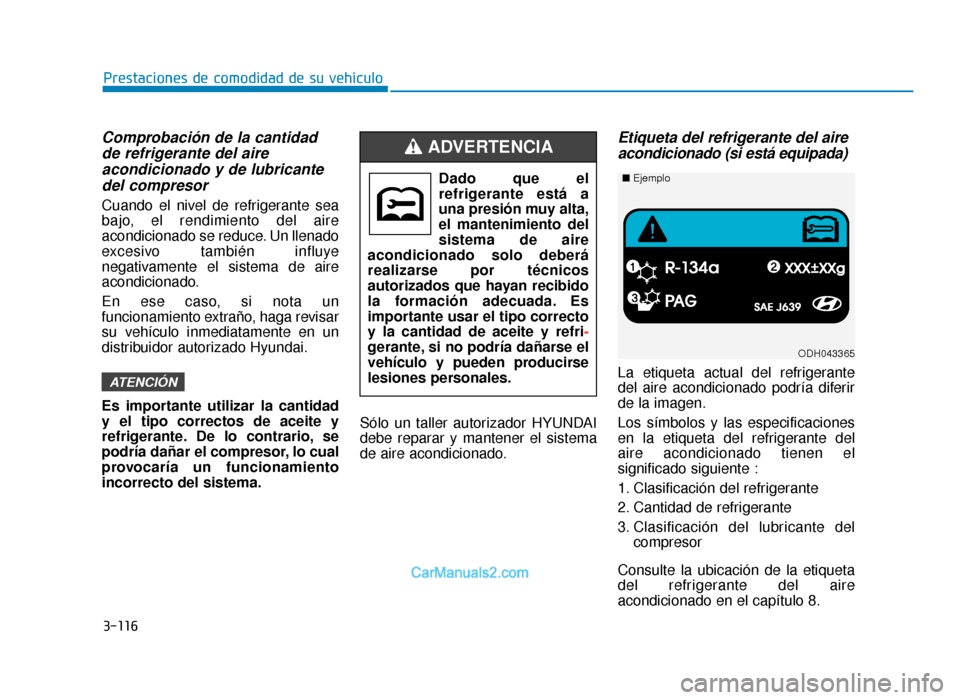

3-116
Prestaciones de comodidad de su vehículo
Comprobación de la cantidadde refrigerante del aireacondicionado y de lubricantedel compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema de aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño, haga revisar
su vehículo inmediatamente en un
distribuidor autorizado Hyundai.
Es importante utilizar la cantidad
y el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema. Sólo un taller autorizador HYUNDAI
debe reparar y mantener el sistema
de aire acondicionado.
Etiqueta del refrigerante del aire
acondicionado (si está equipada)
La etiqueta actual del refrigerante
del aire acondicionado podría diferir
de la imagen.
Los símbolos y las especificaciones
en la etiqueta del refrigerante del
aire acondicionado tienen el
significado siguiente :
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Consulte la ubicación de la etiqueta
del refrigerante del aire
acondicionado en el capítulo 8.ATENCIÓN
ODH043365
■ EjemploDado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante usar el tipo correcto
y la cantidad de aceite y refri -
gerante, si no podría dañarse el
vehículo y pueden producirse
lesiones personales.
ADVERTENCIA
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 116

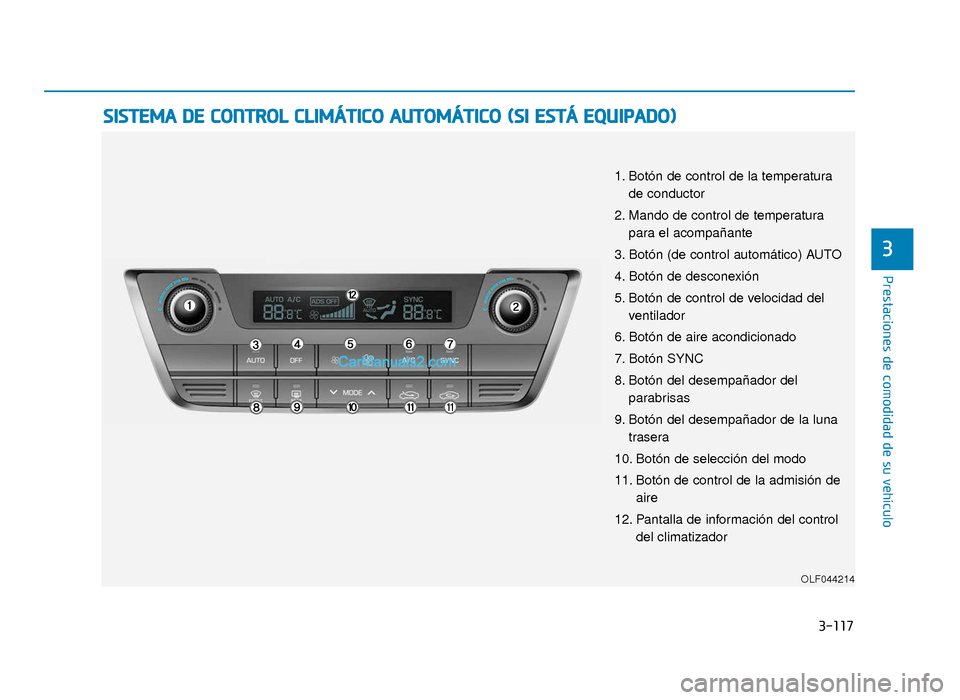

3-117
Prestaciones de comodidad de su vehículo
3
S
SI
IS
S T
T E
EM
M A
A
D
D E
E
C
C O
O N
NT
TR
R O
O L
L
C
C L
LI
IM
M Á
ÁT
TI
IC
C O
O
A
A U
U T
TO
O M
M Á
ÁT
TI
IC
C O
O
(
( S
S I
I
E
E S
ST
T Á
Á
E
E Q
Q U
UI
IP
P A
A D
DO
O )
)
OLF044214
1. Botón de control de la temperatura
de conductor
2. Mando de control de temperatura para el acompañante
3. Botón (de control automático) AUTO
4. Botón de desconexión
5. Botón de control de velocidad del ventilador
6. Botón de aire acondicionado
7. Botón SYNC
8. Botón del desempañador del parabrisas
9. Botón del desempañador de la luna trasera
10. Botón de selección del modo
11. Botón de control de la admisión de aire
12. Pantalla de información del control del climatizador
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 117

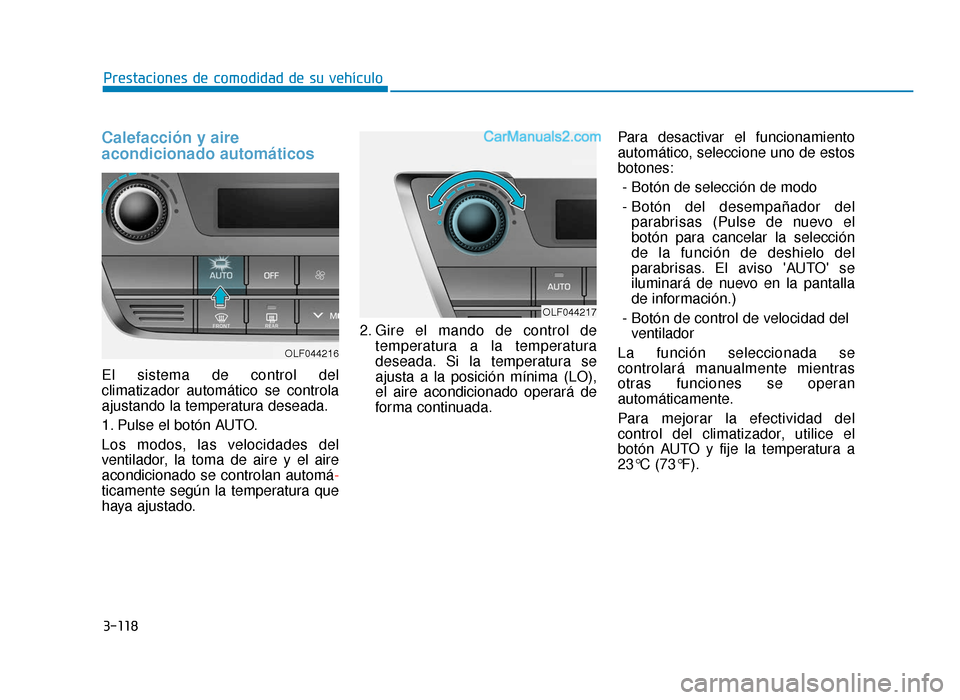

3-118
Prestaciones de comodidad de su vehículo
Calefacción y aire
acondicionado automáticos
El sistema de control del
climatizador automático se controla
ajustando la temperatura deseada.
1. Pulse el botón AUTO.
Los modos, las velocidades del
ventilador, la toma de aire y el aire
acondicionado se controlan automá-
ticamente según la temperatura que
haya ajustado.2. Gire el mando de control de
temperatura a la temperatura
deseada. Si la temperatura se
ajusta a la posición mínima (LO),
el aire acondicionado operará de
forma continuada. Para desactivar el funcionamiento
automático, seleccione uno de estos
botones:
- Botón de selección de modo
- Botón del desempañador del parabrisas (Pulse de nuevo el
botón para cancelar la selección
de la función de deshielo del
parabrisas. El aviso 'AUTO' se
iluminará de nuevo en la pantalla
de información.)
- Botón de control de velocidad del ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
Para mejorar la efectividad del
control del climatizador, utilice el
botón AUTO y fije la temperatura a
23°C (73°F).
OLF044216
OLF044217
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 118

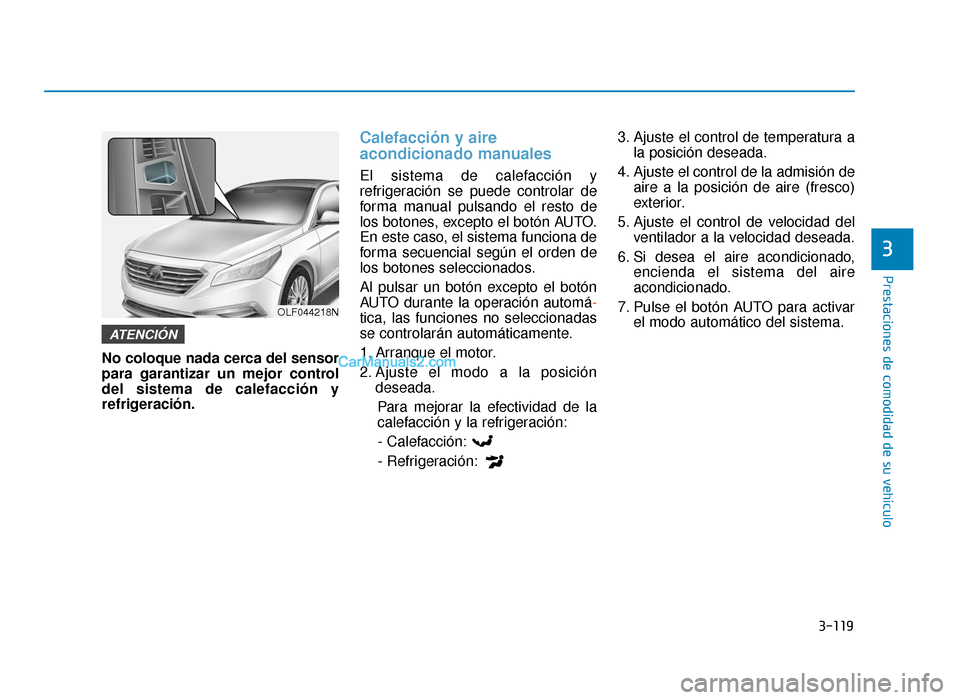

3-119
Prestaciones de comodidad de su vehículo
3
No coloque nada cerca del sensor
para garantizar un mejor control
del sistema de calefacción y
refrigeración.
Calefacción y aire
acondicionado manuales
El sistema de calefacción y
refrigeración se puede controlar de
forma manual pulsando el resto de
los botones, excepto el botón AUTO.
En este caso, el sistema funciona de
forma secuencial según el orden de
los botones seleccionados.
Al pulsar un botón excepto el botón
AUTO durante la operación automá-
tica, las funciones no seleccionadas
se controlarán automáticamente.
1. Arranque el motor.
2. Ajuste el modo a la posicióndeseada.
Para mejorar la efectividad de la
calefacción y la refrigeración:- Calefacción:
- Refrigeración: 3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire
acondicionado.
7. Pulse el botón AUTO para activar el modo automático del sistema.
ATENCIÓN
OLF044218N
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 119

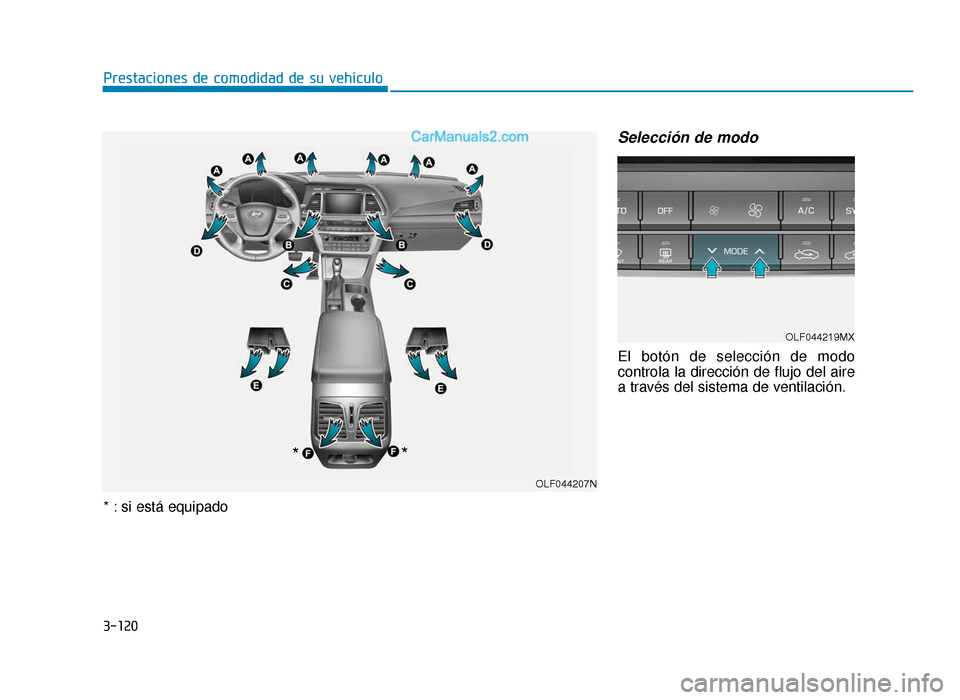

3-120
Prestaciones de comodidad de su vehículo
Selección de modo
El botón de selección de modo
controla la dirección de flujo del aire
a través del sistema de ventilación.
OLF044219MX
OLF044207N
*
*
* : si está equipado
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 120

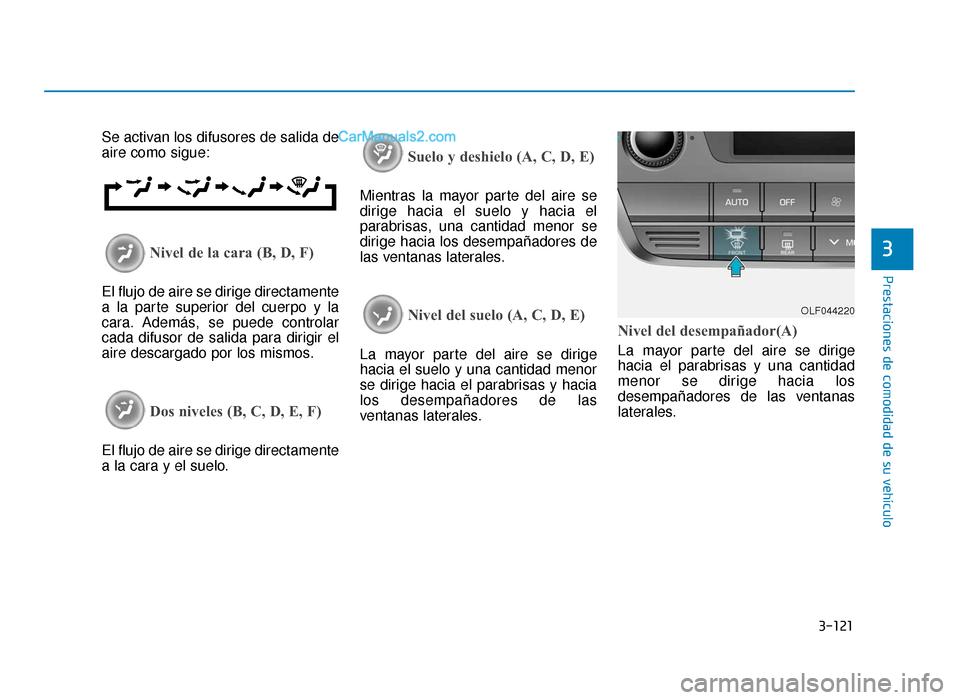

3-121
Prestaciones de comodidad de su vehículo
3
Se activan los difusores de salida de
aire como sigue:
Nivel de la cara (B, D, F)
El flujo de aire se dirige directamente
a la parte superior del cuerpo y la
cara. Además, se puede controlar
cada difusor de salida para dirigir el
aire descargado por los mismos.
Dos niveles (B, C, D, E, F)
El flujo de aire se dirige directamente
a la cara y el suelo.
Suelo y deshielo (A, C, D, E)
Mientras la mayor parte del aire se
dirige hacia el suelo y hacia el
parabrisas, una cantidad menor se
dirige hacia los desempañadores de
las ventanas laterales.
Nivel del suelo (A, C, D, E)
La mayor parte del aire se dirige
hacia el suelo y una cantidad menor
se dirige hacia el parabrisas y hacia
los desempañadores de las
ventanas laterales.
Nivel del desempañador(A)
La mayor parte del aire se dirige
hacia el parabrisas y una cantidad
menor se dirige hacia los
desempañadores de las ventanas
laterales.
OLF044220
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 121

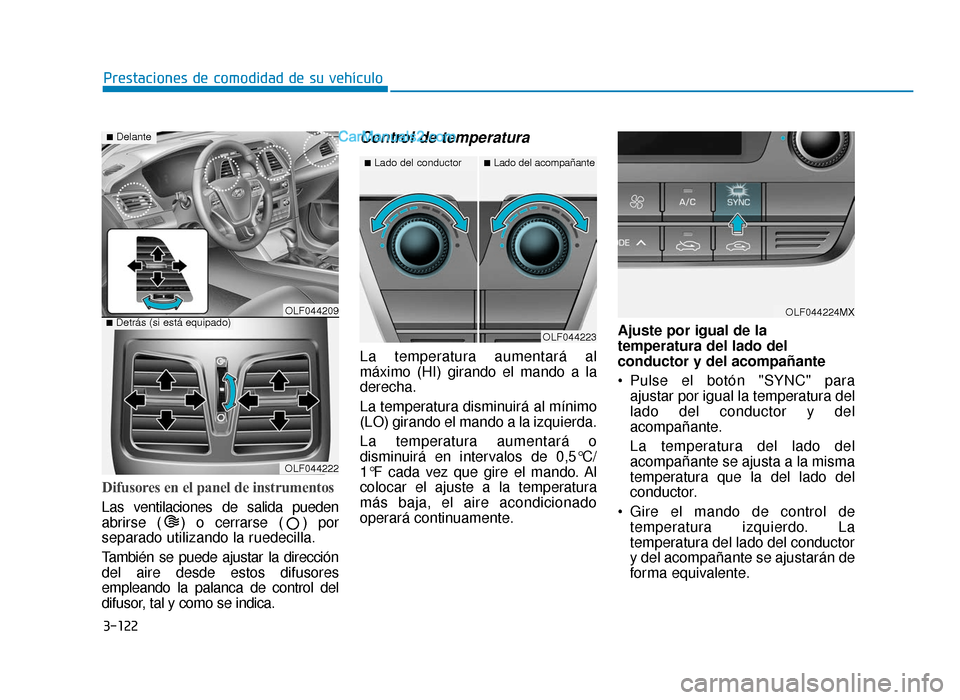

3-122
Prestaciones de comodidad de su vehículo
Difusores en el panel de instrumentos
Las ventilaciones de salida pueden
abrirse ( ) o cerrarse ( ) por
separado utilizando la ruedecilla.
También se puede ajustar la dirección
del aire desde estos difusores
empleando la palanca de control del
difusor, tal y como se indica.
Control de temperatura
La temperatura aumentará al
máximo (HI) girando el mando a la
derecha.
La temperatura disminuirá al mínimo
(LO) girando el mando a la izquierda.
La temperatura aumentará o
disminuirá en intervalos de 0,5°C/
1°F cada vez que gire el mando. Al
colocar el ajuste a la temperatura
más baja, el aire acondicionado
operará continuamente.Ajuste por igual de la
temperatura del lado del
conductor y del acompañante
Pulse el botón "SYNC" para
ajustar por igual la temperatura del
lado del conductor y del
acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
Gire el mando de control de temperatura izquierdo. La
temperatura del lado del conductor
y del acompañante se ajustarán de
forma equivalente.
OLF044222
■Detrás (si está equipado)OLF044209
■Delante
OLF044223
■Lado del conductor■Lado del acompañante
OLF044224MX
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 122
