Hyundai Sonata 2016 Инструкция по эксплуатации (in Russian)

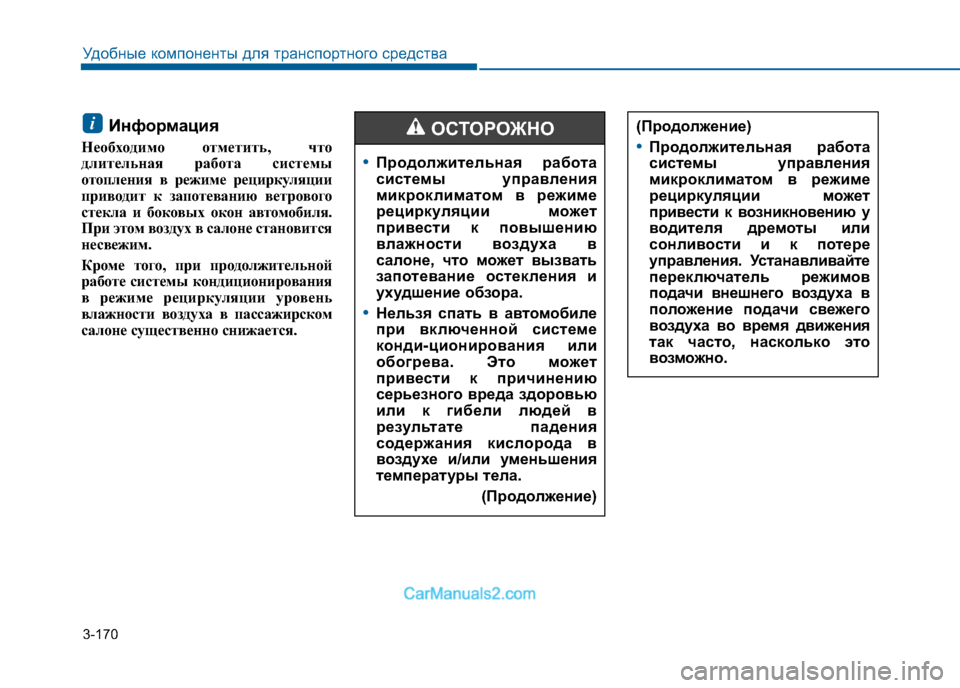

3-170
Удобные компоненты для транспортного средства
Информация
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.i(Продолжение)
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может
привести к возникновению у
водителя дремоты или
сонливости и к потере
управления. Устанавливайте
переключатель режимов
подачи внешнего воздуха в
положе ние подачи с вежего
воздуха во время движения
так часто, насколько это
возможно.
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции м ожет
привести к повышению
влажности воздуха в
салоне, что м ожет вызвать
запотевание остекления и
ухудшение обзора.
•Нельзя спать в ав томобиле
при включенной системе
конди-ционирования или
обогрева. Это м ожет
привести к причинению
серьезного вреда здоровью
или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
(Продолжение)
ОСТОРОЖНО

3-171
Удобные компоненты для транспортного средства3

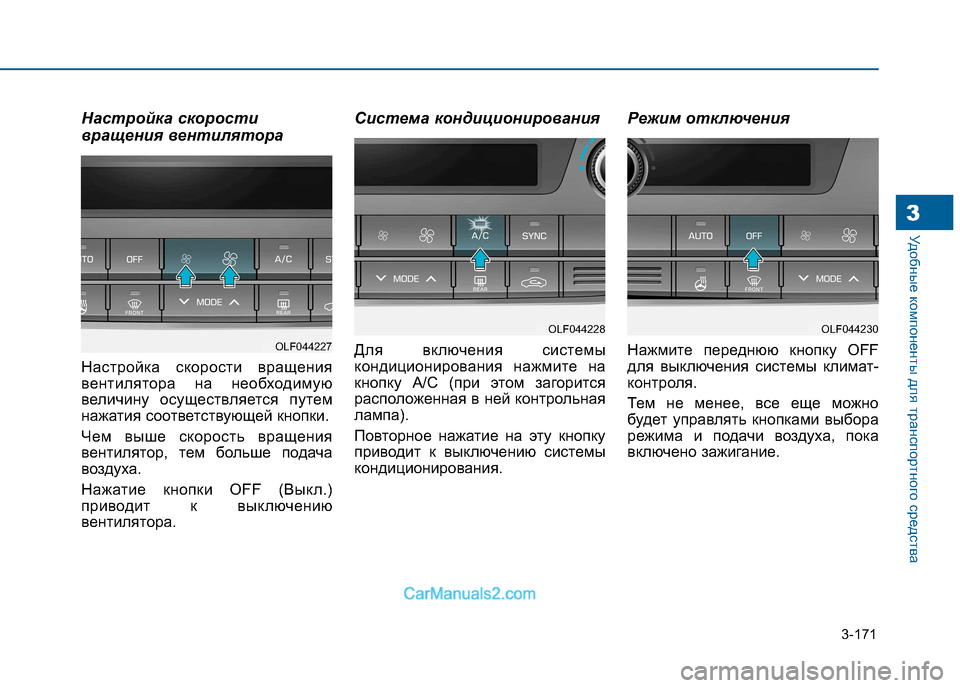

Настройка скорости
вращения вентилятора
Настройка скорости вращения
вентилятора на необходимую
величину осуществляется путем
нажатия соответствующей кнопки.
Чем выше скорость вращения
вентилятор, тем больше подача
воздуха.
Нажатие кнопки OFF (Выкл.)
приводит к выключению
вентилятора.Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
Режим отключения
Нажмите переднюю кнопку OFF
для выключения системы климат-
контроля.
Тем не менее, все еще можно
будет управлять кнопками выбора
режима и подачи воздуха, пока
включено зажигание.
OLF044230OLF044228
OLF044227

3-172
Удобные компоненты для транспортного средства

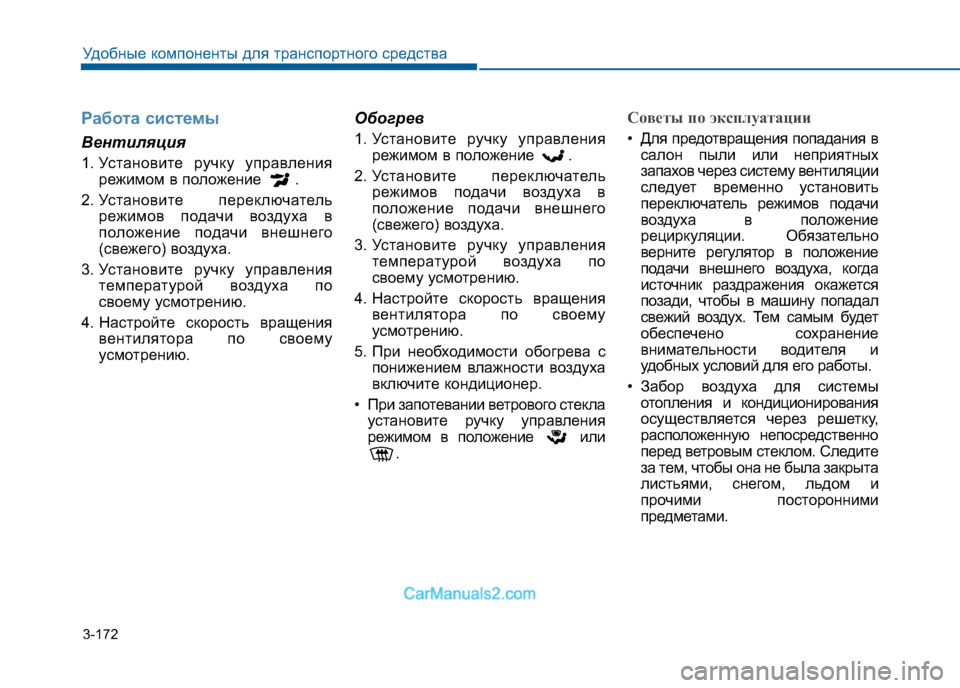

Работа системы
Вентиляция
1. Установите ручку управлениярежимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению. Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
5. При необходимости обогрева с понижением влажности воздуха
включите кондиционер.
• При запотевании ветрового стекла установите ручку управления
режимом в положение или .
Советы по эксплуатации
• Для предотвращения попадания всалон пыли или неприятных
запахов через систему вентиляции
следует временно установить
переключатель режимов подачи
воздуха в положение
рециркуляции. Обязательно
верните регулятор в положение
подачи внешнего воздуха, когда
источник раздражения окажется
позади, чтобы в машину попадал
свежий воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и
удобных условий для его работы.
• Забор воздуха для системы отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и
прочими посторонними
предметами.

3-173
Удобные компоненты для транспортного средства3

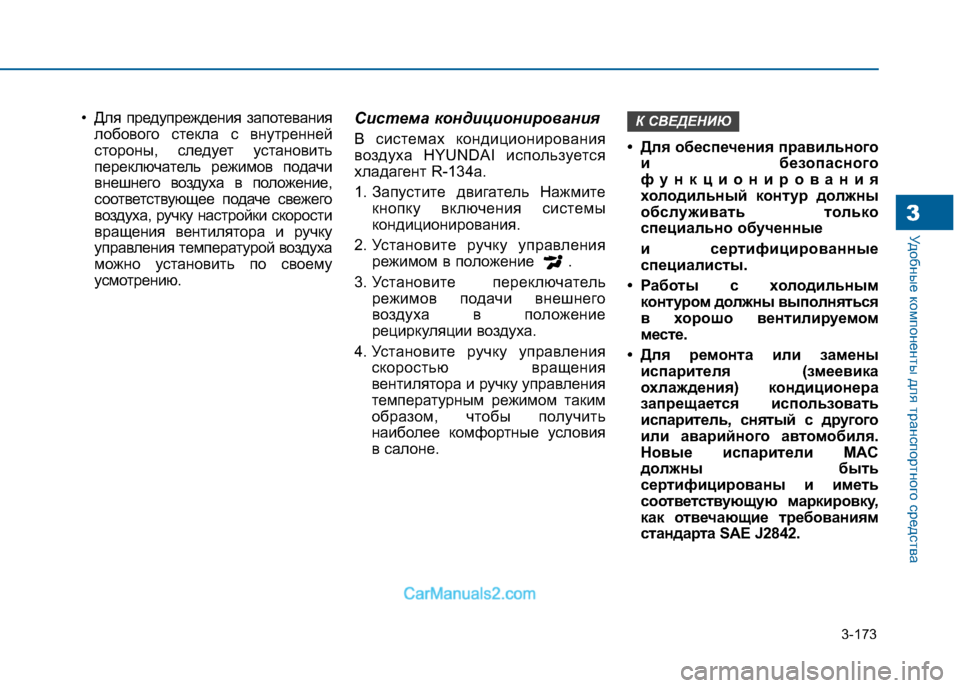

• Для предупреждения запотеваниялобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению. Система кондиционирования
В системах кондиционирования
воздуха HYUNDAI используется
хладагент R-134a.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего
воздуха в положение
рециркуляции воздуха.
4. Установите ручку управления скоростью вращения
вентилятора и ручку управления
температурным режимом таким
образом, чтобы получить
наиболее комфортные условия
в салоне. • Для обеспечения правильного
и безопасного
функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным контуром должны выполняться
в хорошо вентилир уемом
месте.
• Для ремонта или замены испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного ав томобиля.
Новые испарители MAC
должны быть
сертифицированы и иметь
соответствующую маркировку,
как отвечающие требованиям
стандарта SAE J2842.К СВЕДЕНИЮ

3-174
Удобные компоненты для транспортного средства

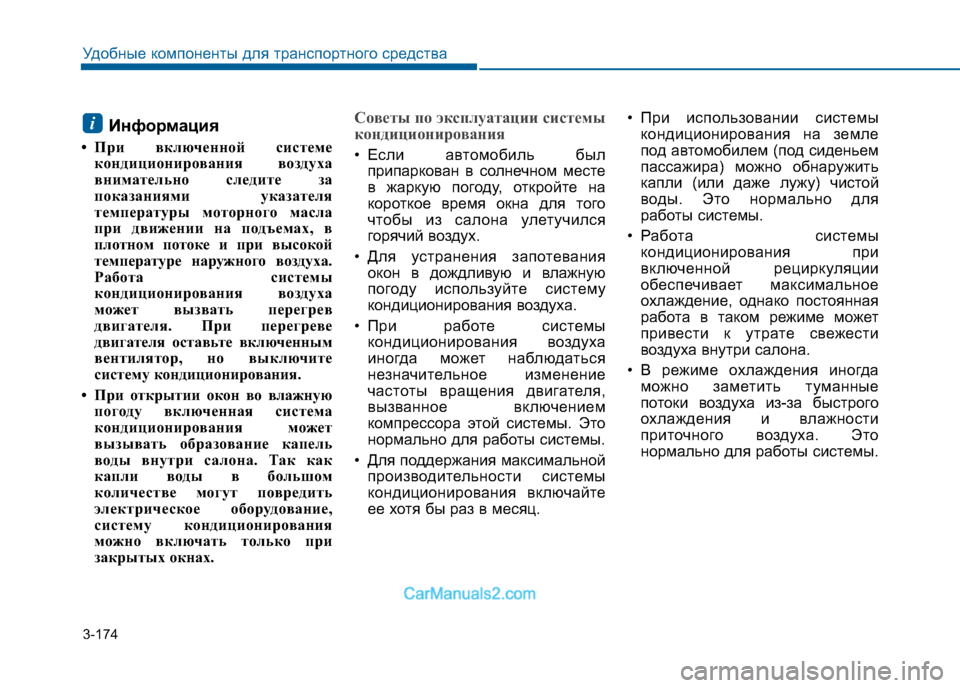

Информация
• При включенной системе кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла
при движении на подъемах, в
плотном потоке и при высокой
температуре наружного воздуха.
Работа системы
кондиционирования воздуха
может вызвать перегрев
двигателя. При перегреве
двигателя оставьте включенным
вентилятор, но выключите
систему кондиционирования.
• При открытии окон во влажную погоду включенная система
кондиционирования может
вызывать образование капель
воды внутри салона. Так как
капли воды в большом
количестве могут повредить
электрическое оборудование,
систему кондиционирования
можно включать только при
закрытых окнах.Советы по эксплуатации системы
кондиционирования
• Если автомобиль былприпаркован в солнечном месте
в жаркую погоду, откройте на
короткое время окна для того
чтобы из салона улетучился
горячий воздух.
• Для устранения запотевания окон в дождливую и влажную
погоду используйте систему
кондиционирования воздуха.
• При работе системы кондиционирования воздуха
иногда может наблюдаться
незначительное изменение
частоты вращения двигателя,
вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной производительности системы
кондиционирования включайте
ее хотя бы раз в месяц. • При использовании системы
кондиционирования на земле
под автомобилем (под сиденьем
пассажира) можно обнаружить
капли (или даже лужу) чистой
воды. Это нормально для
работы системы.
• Работа системы кондиционирования при
включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести
воздуха внутри салона.
• В режиме охлаждения иногда можно заметить туманные
потоки воздуха из-за быстрого
охлаждения и влажности
приточного воздуха. Это
нормально для работы системы.
i

3-175
Удобные компоненты для транспортного средства3

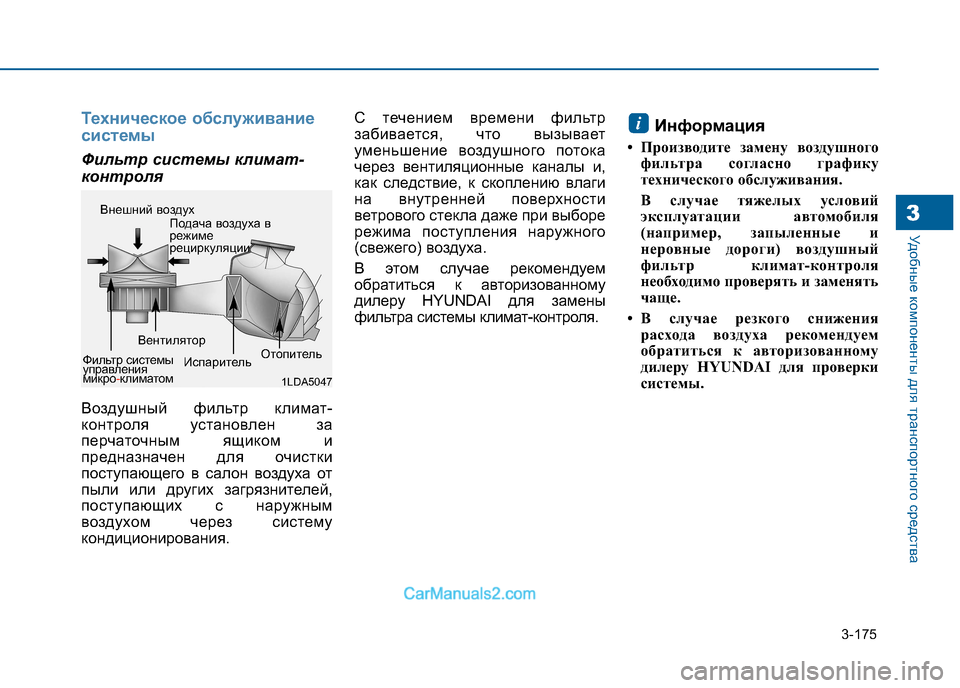

Техническое обслуживание
системы
Фильтр системы климат-
контроля
Воздушный фильтр климат-
контроля установлен за
перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным
воздухом через систему
кондиционирования. С течением времени фильтр
забивается, что вызывает
уменьшение воздушного потока
через вентиляционные каналы и,
как следствие, к скоплению влаги
на внутренней поверхности
ветрового стекла даже при выборе
режима поступления наружного
(свежего) воздуха.
В этом случае рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для замены
фильтра системы климат-контроля.
Информация
• Производите замену воздушного фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и
неровные дороги) воздушный
фильтр климат-контроля
необходимо проверять и заменять
чаще.
• В случае резкого снижения расхода воздуха рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
i
1LDA5047
Внешний воздух
Подача воздуха в
режиме
рециркуляции
Фильтр системы
управления
микро-климатом Вентилятор
Испаритель Отопитель

3-176
Удобные компоненты для транспортного средства

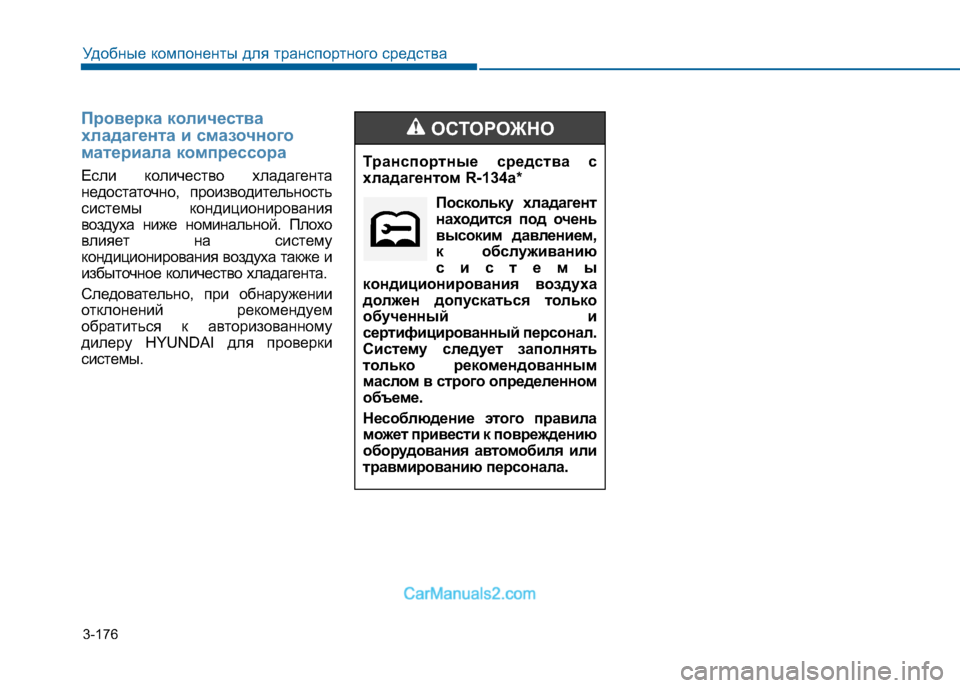

Транспортные средства с
хладагентом R-134a*Поскольку хладагент
находится под очень
высоким давлением,
к обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным
маслом в строго определенном
объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНОПроверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования
воздуха ниже номинальной. Плохо
влияет на систему
кондиционирования воздуха также и
избыточное количество хладагента.
Следовательно, при обнаружении
отклонений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

3-177
Удобные компоненты для транспортного средства3

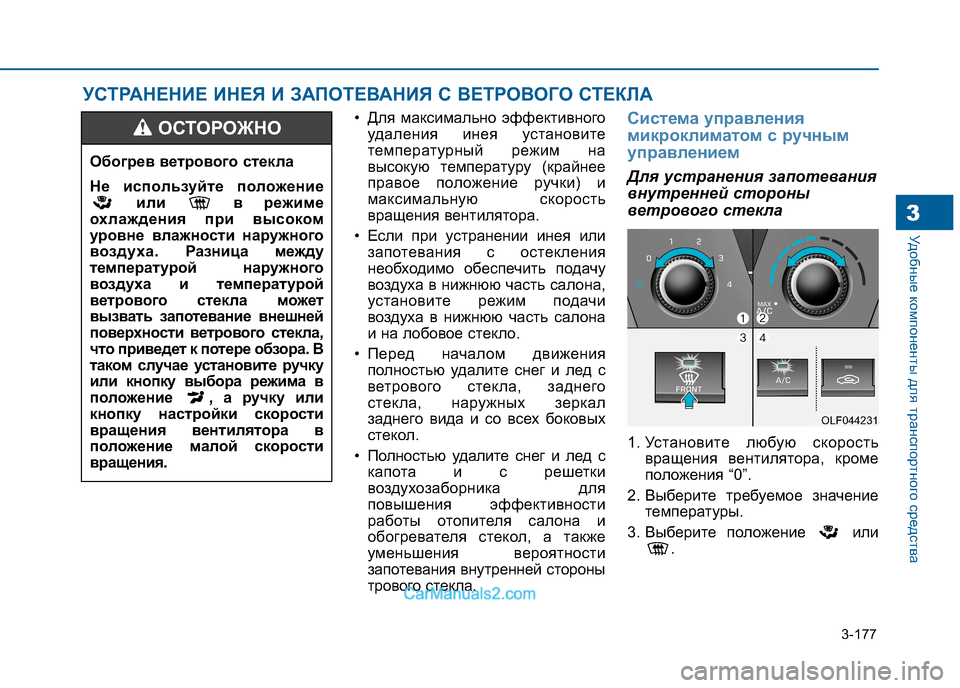

• Для максимально эффективногоудаления инея установите
температурный режим на
высокую температуру (крайнее
правое положение ручки) и
максимальную скорость
вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи
воздуха в нижнюю часть салона
и на лобовое стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего
стекла, наружных зеркал
заднего вида и со всех боковых
стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для
повышения эффективности
работы отопителя салона и
обогревателя стекол, а также
уменьшения вероятности
запотевания внутренней стороны
трового стекла.Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Установите любую скорость вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение температуры.
3. Выберите положение или .
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
OLF044231
Обогрев ветрового стекла
Не используйте по
ложение
или в режиме
охлаждения при высоком
уровне влажности наружного
воздуха. Разница между
температурой наружного
воздуха и температурой
ветрового стекла м ожет
вызвать запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
таком случае установите ручку
или кнопку выбора режима в
положение , а ручку или
кнопку настройки скорости
вращения вентилятора в
положение малой скорости
вращения.
ОСТОРОЖНО

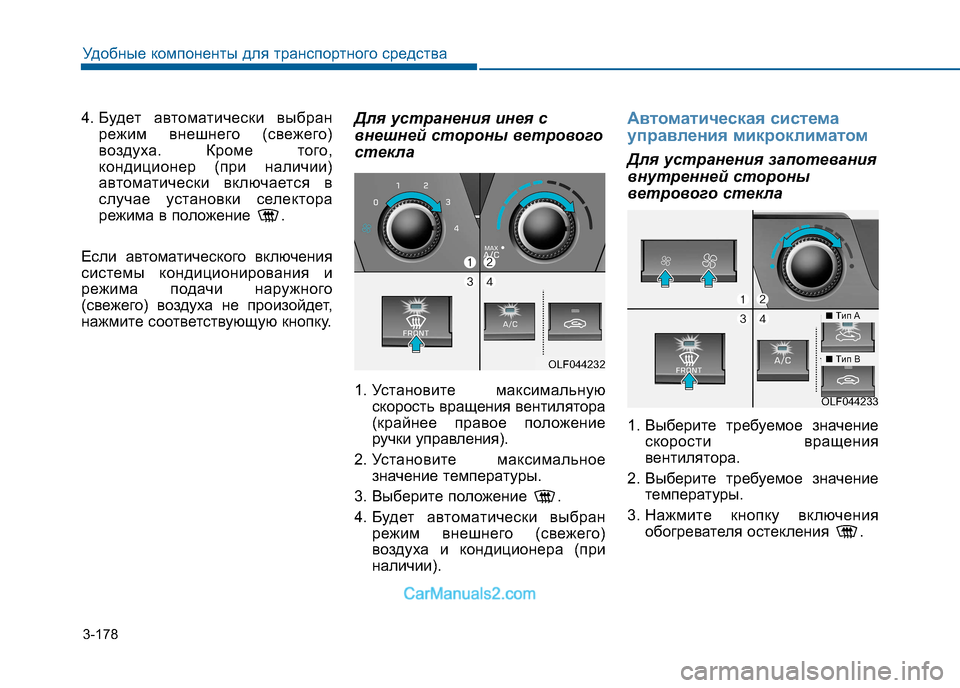

3-178
Удобные компоненты для транспортного средства
4. Будет автоматически выбранрежим внешнего (свежего)
воздуха. Кроме того,
кондиционер (при наличии)
автоматически включается в
случае установки селектора
режима в положение .
Если автоматического включения
системы кондиционирования и
режима подачи наружного
(свежего) воздуха не произойдет,
нажмите соответствующую кнопку. Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора
(крайнее правое положение
ручки управления).
2. Установите максимальное значение температуры.
3. Выберите положение .
4. Будет автоматически выбран режим внешнего (свежего)
воздуха и кондиционера (при
наличии).Автом атическая система
управления микроклиматом
Для устранения запотевания
внутренней стороны
ветрового стекла
1. Выберите требуемое значение скорости вращения
вентилятора.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
OLF044232
OLF044233
■Tип A
■Tип B

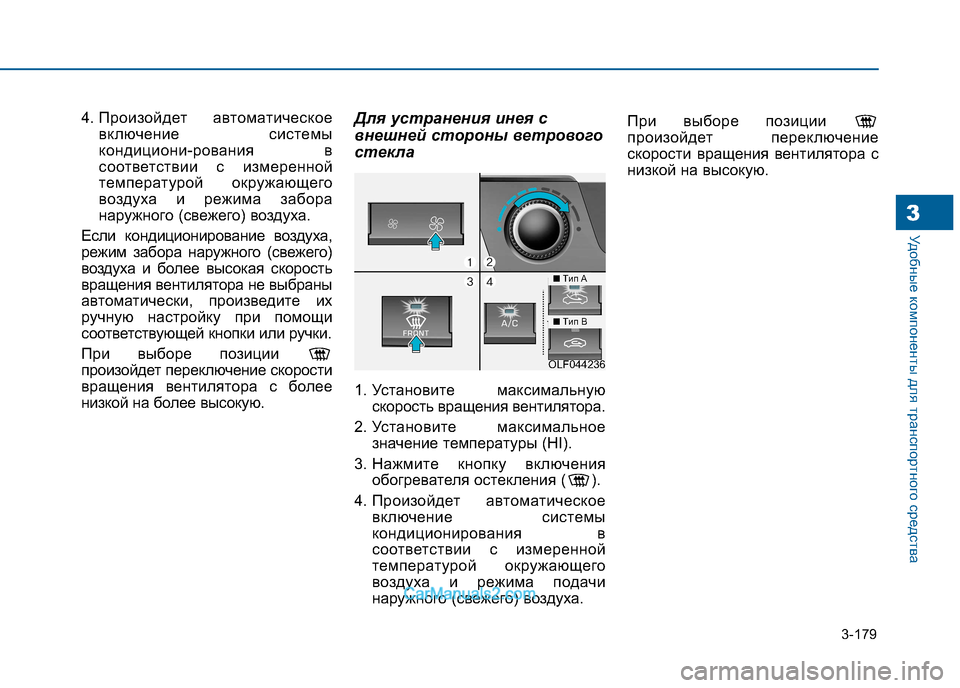

3-179
Удобные компоненты для транспортного средства3
4. Произойдет автоматическоевключение системы
кондициони-рования в
соответствии с измеренной
температурой окружающего
воздуха и режима забора
наружного (свежего) воздуха.
Если кондиционирование воздуха,
режим забора наружного (свежего)
воздуха и более высокая скорость
вращения вентилятора не выбраны
автоматически, произведите их
ручную настройку при помощи
соответствующей кнопки или ручки.
При выборе позиции
произойдет переключение скорости
вращения вентилятора с более
низкой на более высокую. Для устранения инея с
внешней стороны ветрового
стекла
1. Установите максимальную
скорость вращения вентилятора.
2. Установите максимальное значение температуры (HI).
3. Нажмите кнопку включения обогревателя остекления ( ).
4. Произойдет автоматическое включение системы
кондиционирования в
соответствии с измеренной
температурой окружающего
воздуха и режима подачи
наружного (свежего) воздуха. При выборе позиции
произойдет переключение
скорости вращения вентилятора с
низкой на высокую.
OLF044236
■
Tип A
■Tип B
