Hyundai Sonata 2016 Инструкция по эксплуатации (in Russian)

3-150
Удобные компоненты для транспортного средства

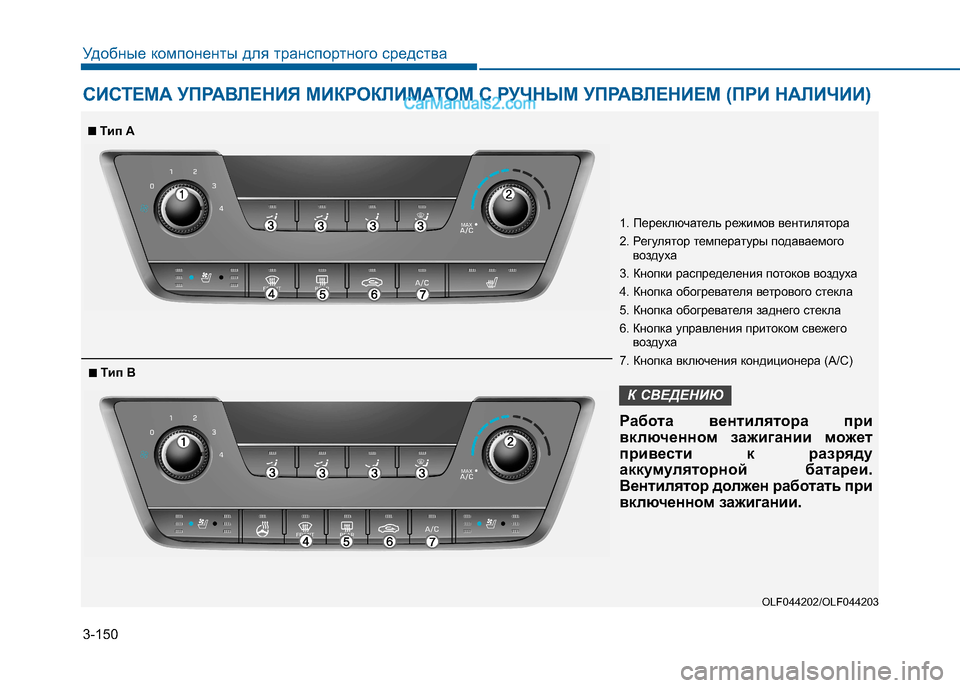

СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ С РУЧНЫМ УПРАВЛЕНИЕМ (ПРИ НАЛИЧИИ)
OLF044202/OLF044203
1. Переключатель режимов вентилятора
2. Регулятор температуры подаваемого
воздуха
3. Кнопки распределения потоков воздуха
4. Кнопка обогревателя ветрового стекла
5. Кнопка обогревателя заднего стекла
6. Кнопка управления притоком свежего воздуха
7. Кнопка включения кондиционера (A/C)
Работа вентилятора при
включенном зажигании м ожет
привести к разряду
аккумуляторной батареи.
Вентилятор должен работать при
включенном зажигании.
К СВЕДЕНИЮ
■■ Tип A
■■Tип B

3-151
Удобные компоненты для транспортного средства3

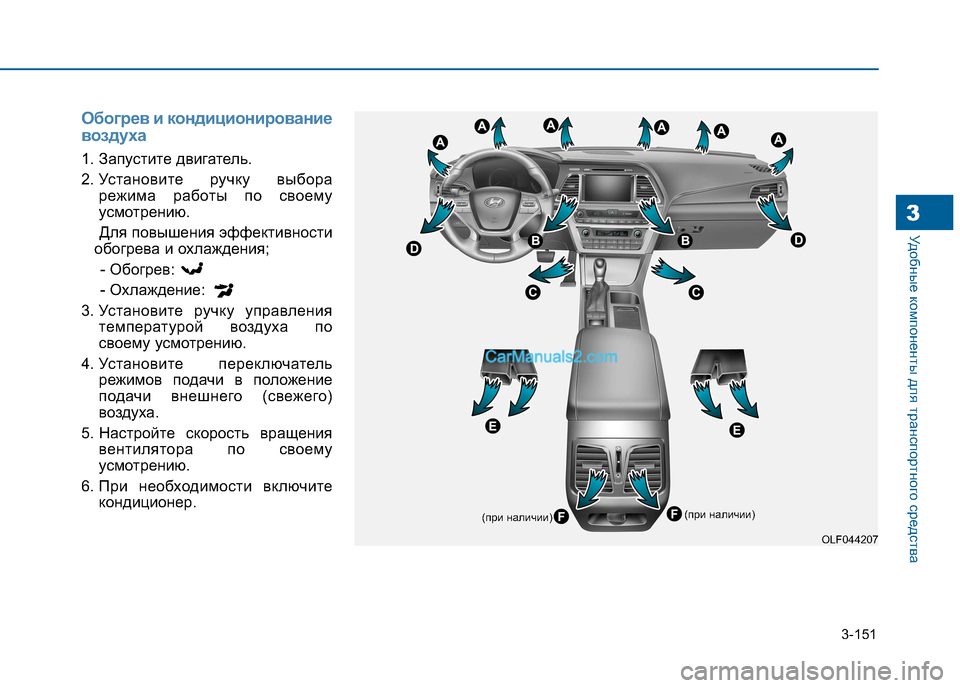

Обогрев и кондиционирование
воздуха
1. Запустите двигатель.
2. Установите ручку выборарежима работы по своему
усмотрению.
Для повышения эффективности
обогрева и охлаждения;
- Обогрев:
- Охлаждение:
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Установите переключатель режимов подачи в положение
подачи внешнего (свежего)
воздуха.
5. Настройте скорость вращения вентилятора по своему
усмотрению.
6. При необходимости включите кондиционер.
OLF044207
(при наличии)
(при наличии)

3-152
Удобные компоненты для транспортного средства

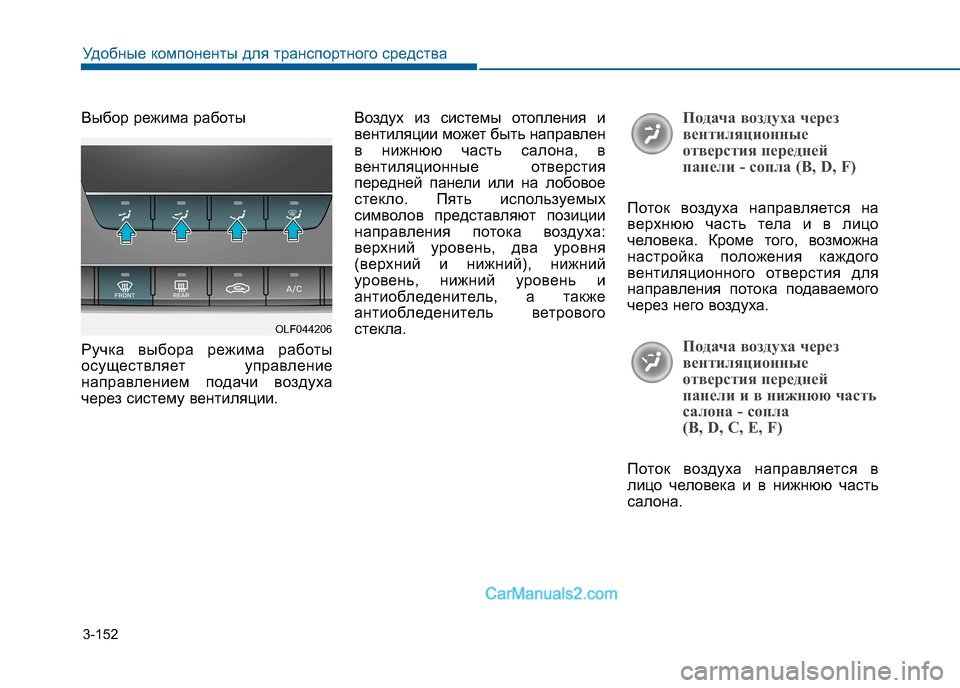

Выбор режима работы
Ручка выбора режима работы
осуществляет управление
направлением подачи воздуха
через систему вентиляции. Воздух из системы отопления и
вентиляции может быть направлен
в нижнюю часть салона, в
вентиляционные отверстия
передней панели или на лобовое
стекло. Пять используемых
символов представляют позиции
направления потока воздуха:
верхний уровень, два уровня
(верхний и нижний), нижний
уровень, нижний уровень и
антиобледенитель, а также
антиобледенитель ветрового
стекла. Подача воздуха через
вентиляционные
отверстия передней
панели - сопла (B, D, F)
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
Подача воздуха через
вентиляционные
отверстия передней
панели и в нижнюю часть
салона - сопла
(B, D, С, Е, F)
Поток воздуха направляется в
лицо человека и в нижнюю часть
салона.
OLF044206

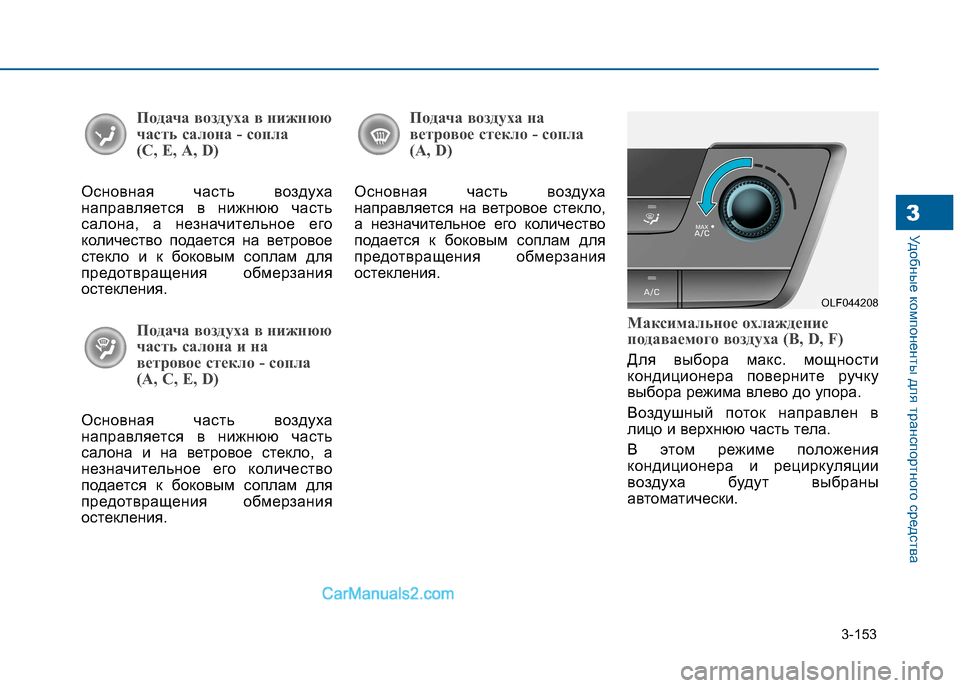

3-153
Удобные компоненты для транспортного средства3
Подача воздуха в нижнюю
часть салона - сопла
(С, Е, А, D)
Основная часть воздуха
направляется в нижнюю часть
салона, а незначительное его
количество подается на ветровое
стекло и к боковым соплам для
предотвращения обмерзания
остекления.
Подача воздуха в нижнюю
часть салона и на
ветровое стекло - сопла
(А, C, E, D)
Основная часть воздуха
направляется в нижнюю часть
салона и на ветровое стекло, а
незначительное его количество
подается к боковым соплам для
предотвращения обмерзания
остекления.
Подача воздуха на
ветровое стекло - сопла
(А, D)
Основная часть воздуха
направляется на ветровое стекло,
а незначительное его количество
подается к боковым соплам для
предотвращения обмерзания
остекления.
Максимальное охлаждение
подаваемого воздуха (B, D, F)
Для выбора макс. мощности
кондиционера поверните ручку
выбора режима влево до упора.
Воздушный поток направлен в
лицо и верхнюю часть тела.
В этом режиме положения
кондиционера и рециркуляции
воздуха будут выбраны
автоматически.
OLF044208

3-154
Удобные компоненты для транспортного средства

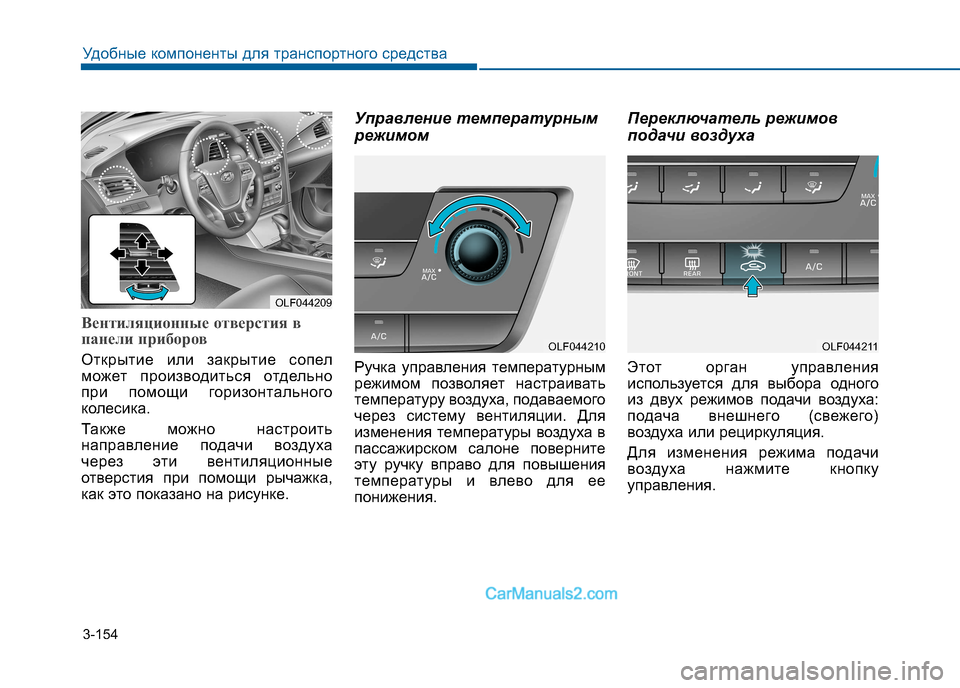

Вентиляционные отверстия в
панели приборов
Открытие или закрытие сопел
может производиться отдельно
при помощи горизонтального
колесика.
Также можно настроить
направление подачи воздуха
через эти вентиляционные
отверстия при помощи рычажка,
как это показано на рисунке.Управление температурным
режимом
Ручка управления температурным
режимом позволяет настраивать
температуру воздуха, подаваемого
через систему вентиляции. Для
изменения температуры воздуха в
пассажирском салоне поверните
эту ручку вправо для повышения
температуры и влево для ее
понижения.Переключатель режимов
подачи воздуха
Этот орган управления
используется для выбора одного
из двух режимов подачи воздуха:
подача внешнего (свежего)
воздуха или рециркуляция.
Для изменения режима подачи
воздуха нажмите кнопку
управления.
OLF044209
OLF044210OLF044211

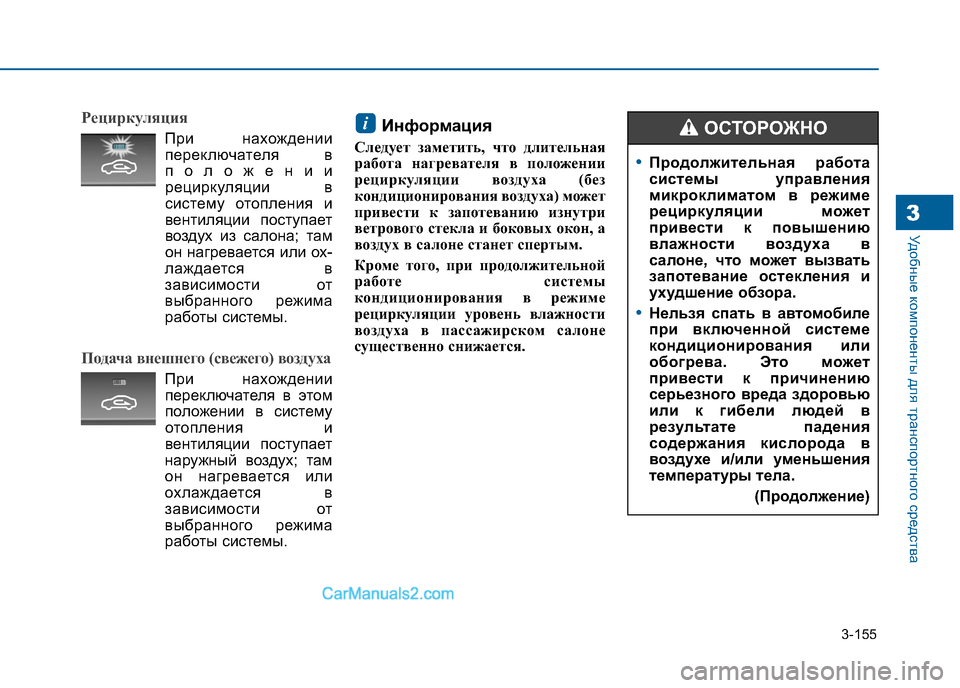

3-155
Удобные компоненты для транспортного средства3
Рециркуляция
При нахождениипереключателя в
положении
рециркуляции в
систему отопления и
вентиляции поступает
воздух из салона; там
он нагревается или ох-
лаждается в
зависимости от
выбранного режима
работы системы.
Подача внешнего (свежего) воздуха
При нахождении переключателя в этом
положении в систему
отопления и
вентиляции поступает
наружный воздух; там
он нагревается или
охлаждается в
зависимости от
выбранного режима
работы системы. Информация
Следует заметить, что длительная
работа нагревателя в положении
рециркуляции воздуха (без
кондиционирования воздуха) может
привести к запотеванию изнутри
ветрового стекла и боковых окон, а
воздух в салоне станет спертым.
Кроме того, при продолжительной
работе системы
кондиционирования в режиме
рециркуляции уровень влажности
воздуха в пассажирском салоне
существенно снижается.
i
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции м ожет
привести к повышению
влажности воздуха в
салоне, что м ожет вызвать
запотевание остекления и
ухудшение обзора.
•Нельзя спать в ав томобиле
при включенной системе
кондиционирования или
обогрева. Это м ожет
привести к причинению
серьезного вреда здоровью
или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
(Продолжение)
ОСТОРОЖНО

3-156
Удобные компоненты для транспортного средства

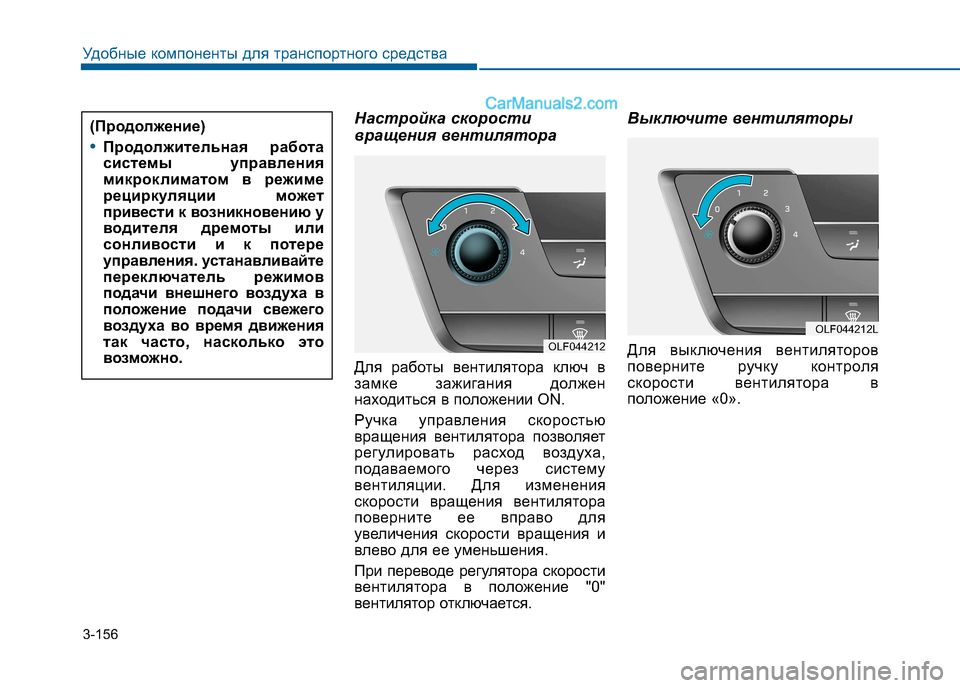

Настройка скорости
вращения вентилятора
Для работы вентилятора ключ в
замке зажигания должен
находиться в положении ON.
Ручка управления скоростью
вращения вентилятора позволяет
регулировать расход воздуха,
подаваемого через систему
вентиляции. Для изменения
скорости вращения вентилятора
поверните ее вправо для
увеличения скорости вращения и
влево для ее уменьшения.
При переводе регулятора скорости
вентилятора в положение "0"
вентилятор отключается.Выключите вентиляторы
Для выключения вентиляторов
поверните ручку контроля
скорости вентилятора в
положение «0».
OLF044212
OLF044212L
(Продолжение)
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции м
ожет
привести к возникновению у
водителя дремоты или
сонливости и к потере
управления. устанавливайте
переключатель режимов
подачи внешнего воздуха в
положение подачи свежего
воздуха во время движения
так часто, насколько это
возможно.

3-157
Удобные компоненты для транспортного средства3

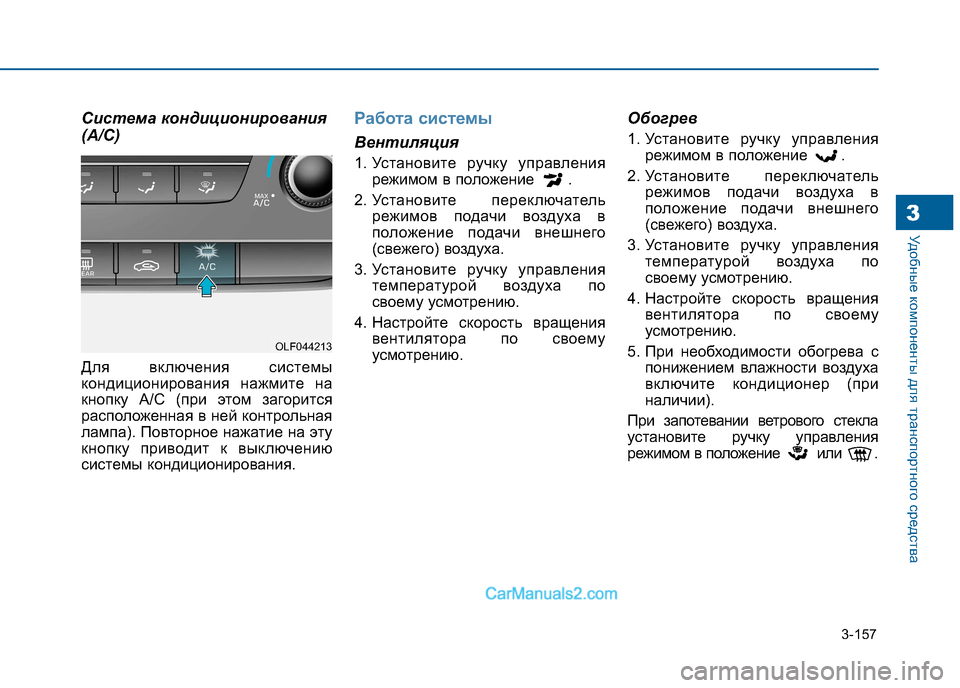

Система кондиционирования
(A/C)
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа). Повторное нажатие на эту
кнопку приводит к выключению
системы кондиционирования.Работа системы
Вентиляция
1. Установите ручку управлениярежимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению. Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
5. При необходимости обогрева с понижением влажности воздуха
включите кондиционер (при
наличии).
При запотевании ветрового стекла
установите ручку управления
режимом в положение или .
OLF044213

3-158
Удобные компоненты для транспортного средства

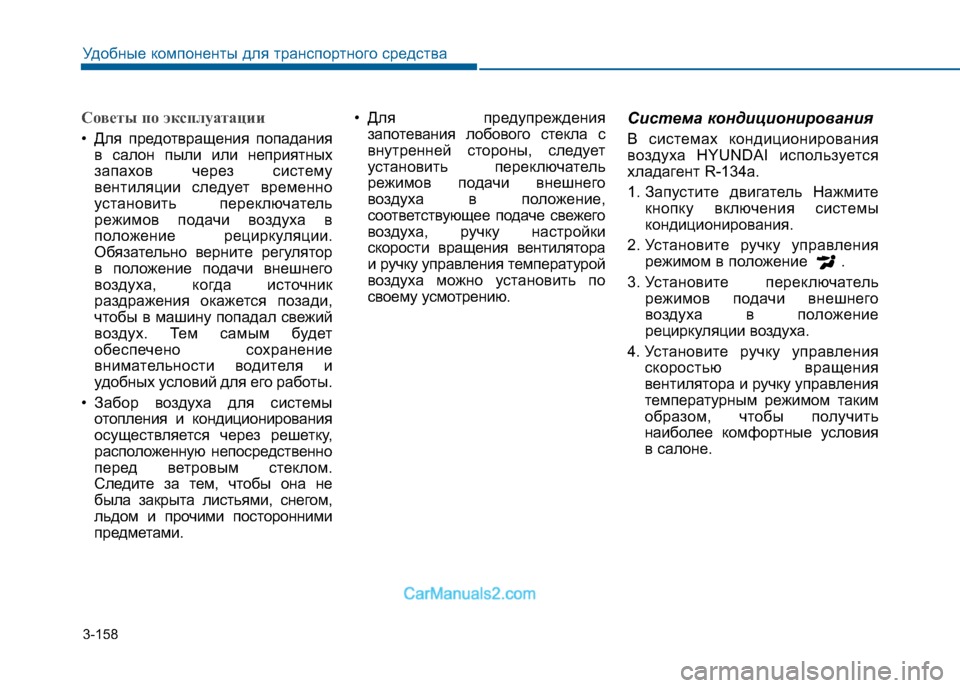

Советы по эксплуатации
• Для предотвращения попаданияв салон пыли или неприятных
запахов через систему
вентиляции следует временно
установить переключатель
режимов подачи воздуха в
положение рециркуляции.
Обязательно верните регулятор
в положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и
удобных условий для его работы.
• Забор воздуха для системы отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом.
Следите за тем, чтобы она не
была закрыта листьями, снегом,
льдом и прочими посторонними
предметами. • Для предупреждения
запотевания лобового стекла с
внутренней стороны, следует
установить переключатель
режимов подачи внешнего
воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки
скорости вращения вентилятора
и ручку управления температурой
воздуха можно установить по
своему усмотрению. Система кондиционирования
В системах кондиционирования
воздуха HYUNDAI используется
хладагент R-134a.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего
воздуха в положение
рециркуляции воздуха.
4. Установите ручку управления скоростью вращения
вентилятора и ручку управления
температурным режимом таким
образом, чтобы получить
наиболее комфортные условия
в салоне.

3-159
Удобные компоненты для транспортного средства3

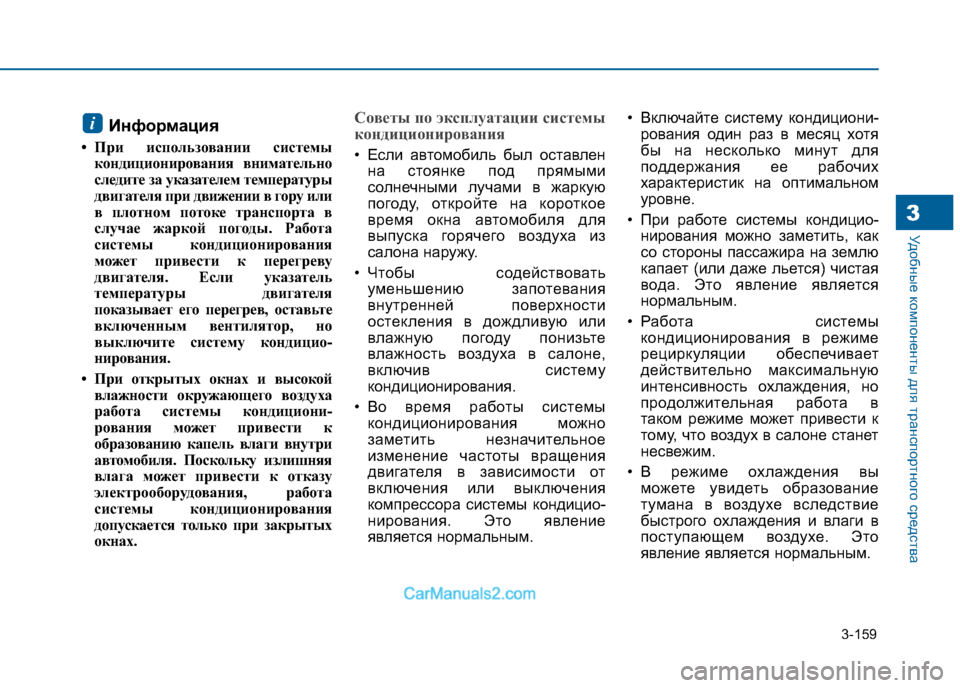

Информация
• При использовании системы кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему кондицио-
нирования.
• При открытых окнах и высокой влажности окружающего воздуха
работа системы кондициони-
рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.Советы по эксплуатации системы
кондиционирования
• Если автомобиль был оставленна стоянке под прямыми
солнечными лучами в жаркую
погоду, откройте на короткое
время окна автомобиля для
выпуска горячего воздуха из
салона наружу.
• Чтобы содействовать уменьшению запотевания
внутренней поверхности
остекления в дождливую или
влажную погоду понизьте
влажность воздуха в салоне,
включив систему
кондиционирования.
• Во время работы системы кондиционирования можно
заметить незначительное
изменение частоты вращения
двигателя в зависимости от
включения или выключения
компрессора системы кондицио-
нирования. Это явление
является нормальным. • Включайте систему кондициони-
рования один раз в месяц хотя
бы на несколько минут для
поддержания ее рабочих
характеристик на оптимальном
уровне.
• При работе системы кондицио- нирования можно заметить, как
со стороны пассажира на землю
капает (или даже льется) чистая
вода. Это явление является
нормальным.
• Работа системы кондиционирования в режиме
рециркуляции обеспечивает
действительно максимальную
интенсивность охлаждения, но
продолжительная работа в
таком режиме может привести к
тому, что воздух в салоне станет
несвежим.
• В режиме охлаждения вы можете увидеть образование
тумана в воздухе вследствие
быстрого охлаждения и влаги в
поступающем воздухе. Это
явление является нормальным.
i
