Hyundai Sonata 2019 Manual del propietario (in Spanish)

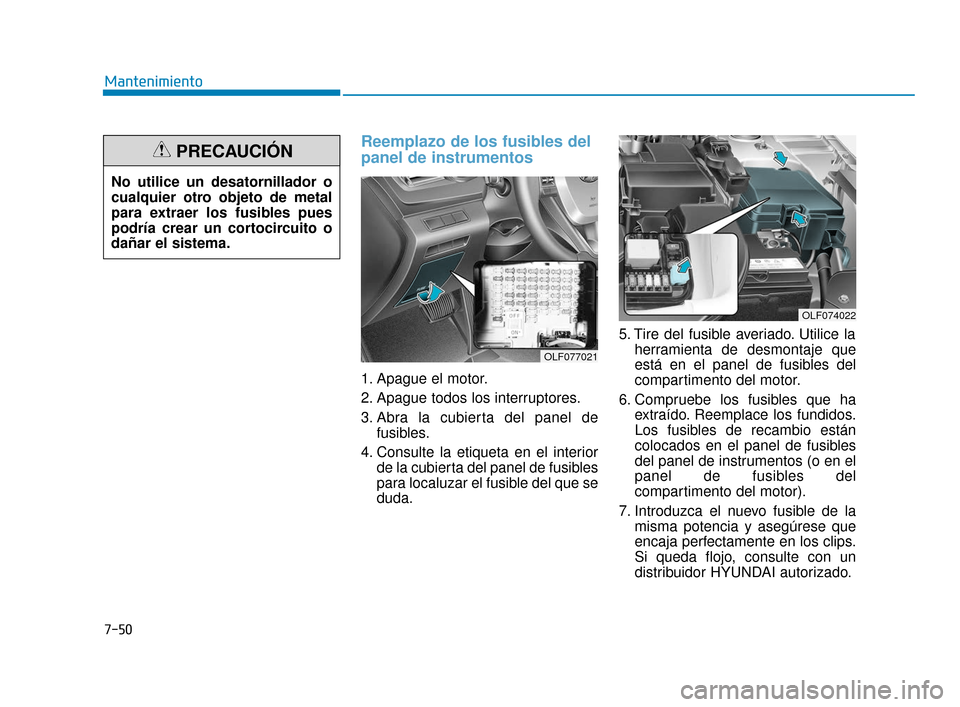

7-50
Mantenimiento
Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel defusibles.
4. Consulte la etiqueta en el interior de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda. 5. Tire del fusible averiado. Utilice la
herramienta de desmontaje que
está en el panel de fusibles del
compartimento del motor.
6. Compruebe los fusibles que ha extraído. Reemplace los fundidos.
Los fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o en el
panel de fusibles del
compartimento del motor).
7. Introduzca el nuevo fusible de la misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, consulte con un
distribuidor HYUNDAI autorizado.
No utilice un desatornillador o
cualquier otro objeto de metal
para extraer los fusibles pues
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN
OLF077021
OLF074022
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 50

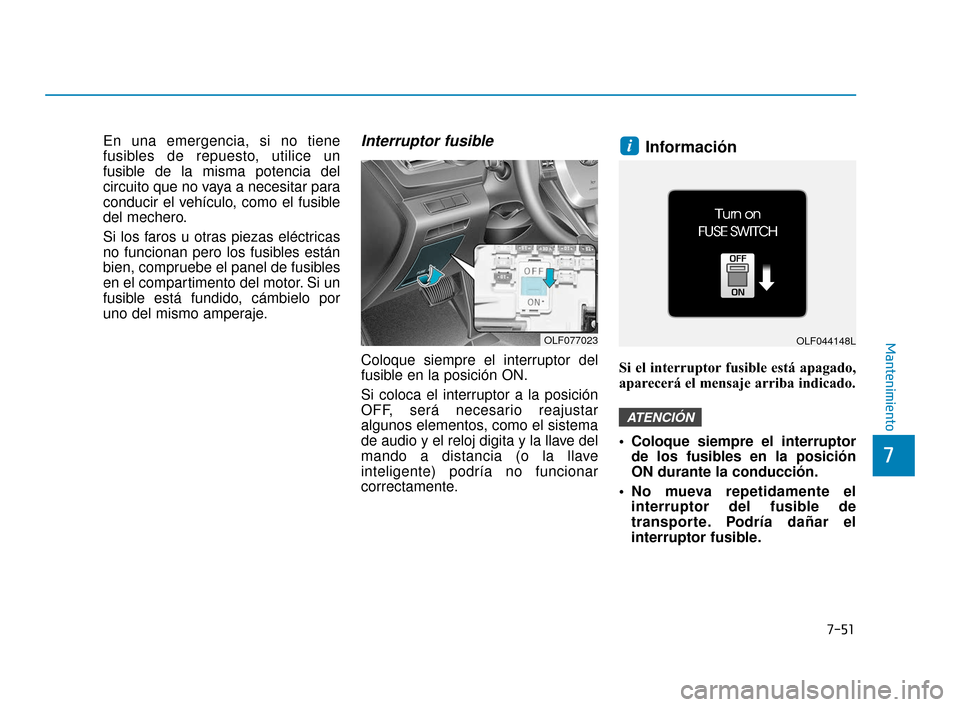

7-51
7
Mantenimiento
En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del motor. Si un
fusible está fundido, cámbielo por
uno del mismo amperaje.Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digita y la llave del
mando a distancia (o la llave
inteligente) podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje arriba indicado.
Coloque siempre el interruptorde los fusibles en la posición
ON durante la conducción.
No mueva repetidamente el interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
ATENCIÓN
i
OLF077023OLF044148L
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 51

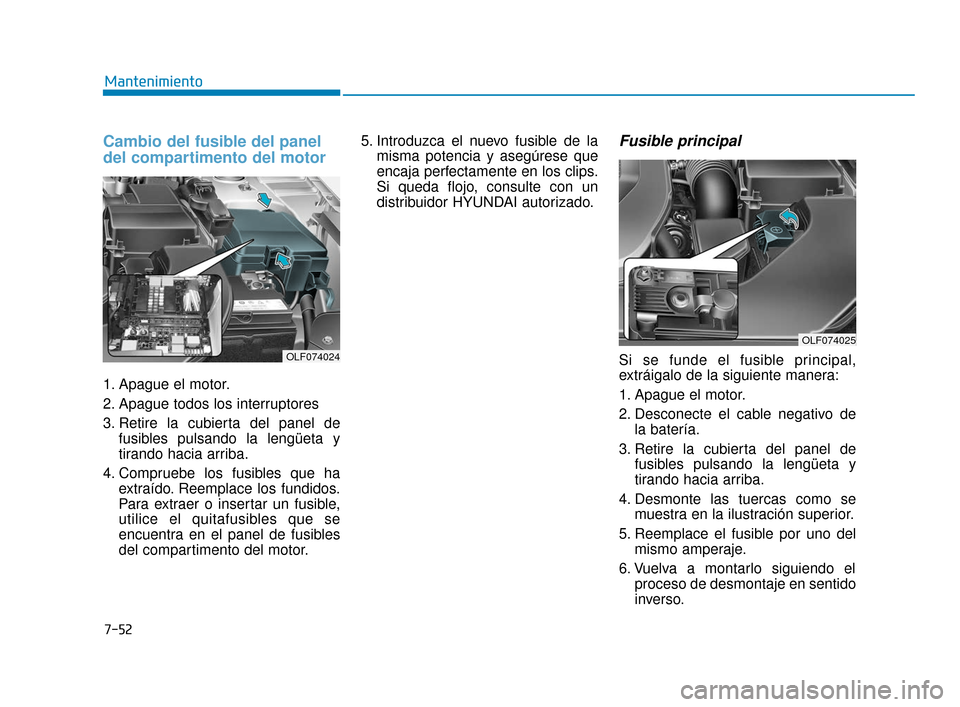

7-52
Mantenimiento
Cambio del fusible del panel
del compartimento del motor
1. Apague el motor.
2. Apague todos los interruptores
3. Retire la cubierta del panel defusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe los fusibles que ha extraído. Reemplace los fundidos.
Para extraer o insertar un fusible,
utilice el quitafusibles que se
encuentra en el panel de fusibles
del compartimento del motor. 5. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, consulte con un
distribuidor HYUNDAI autorizado.
Fusible principal
Si se funde el fusible principal,
extráigalo de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo dela batería.
3. Retire la cubierta del panel de fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se muestra en la ilustración superior.
5. Reemplace el fusible por uno del mismo amperaje.
6. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.OLF074024
OLF074025
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 52

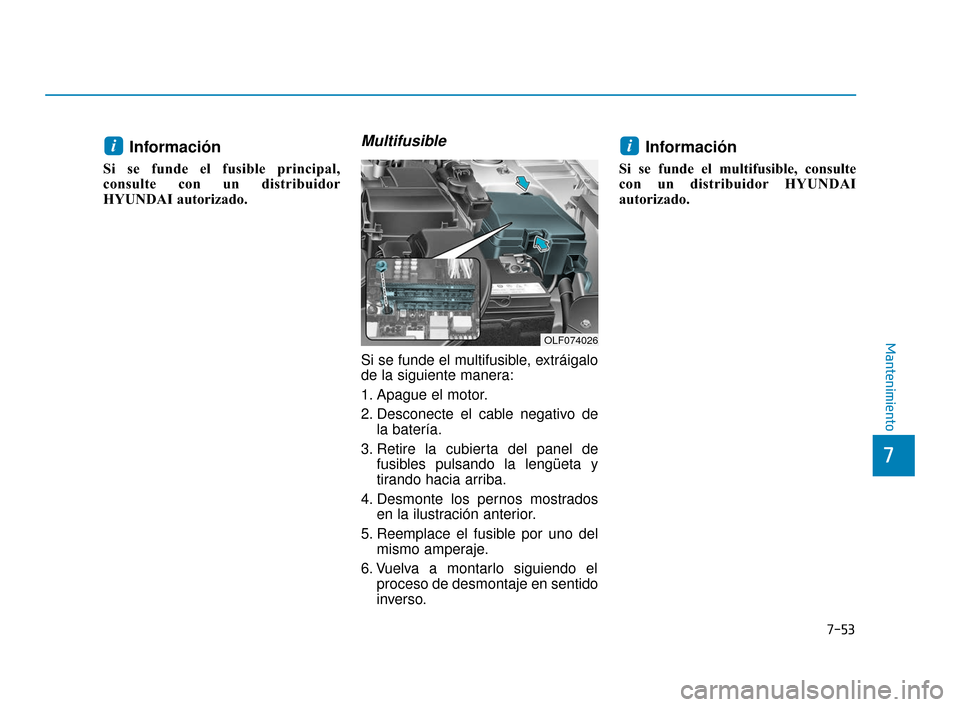

7-53
7
Mantenimiento
Información
Si se funde el fusible principal,
consulte con un distribuidor
HYUNDAI autorizado.
Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo dela batería.
3. Retire la cubierta del panel de fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte los pernos mostrados en la ilustración anterior.
5. Reemplace el fusible por uno del mismo amperaje.
6. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.
Información
Si se funde el multifusible, consulte
con un distribuidor HYUNDAI
autorizado.
ii
OLF074026
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 53

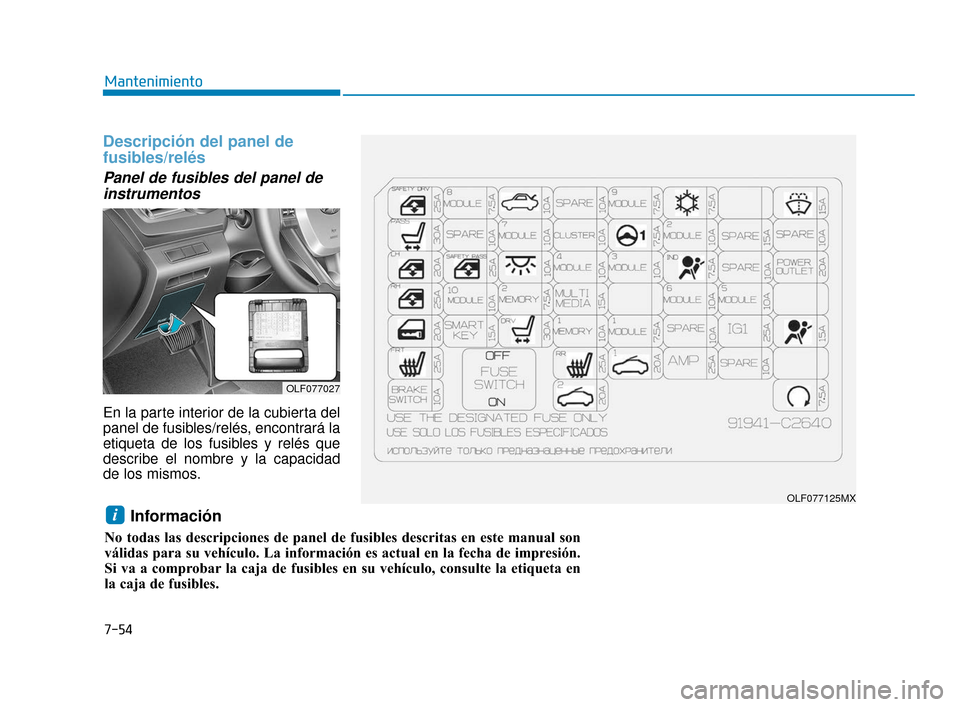

7-54
Mantenimiento
Descripción del panel de
fusibles/relés
Panel de fusibles del panel deinstrumentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
Información
No todas las descripciones de panel de fusibles descritas en este manual\
son
válidas para su vehículo. La información es actual en la fecha \
de impresión.
Si va a comprobar la caja de fusibles en su vehículo, consulte la etiqueta en
la caja de fusibles.
i
OLF077125MX
OLF077027
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 54

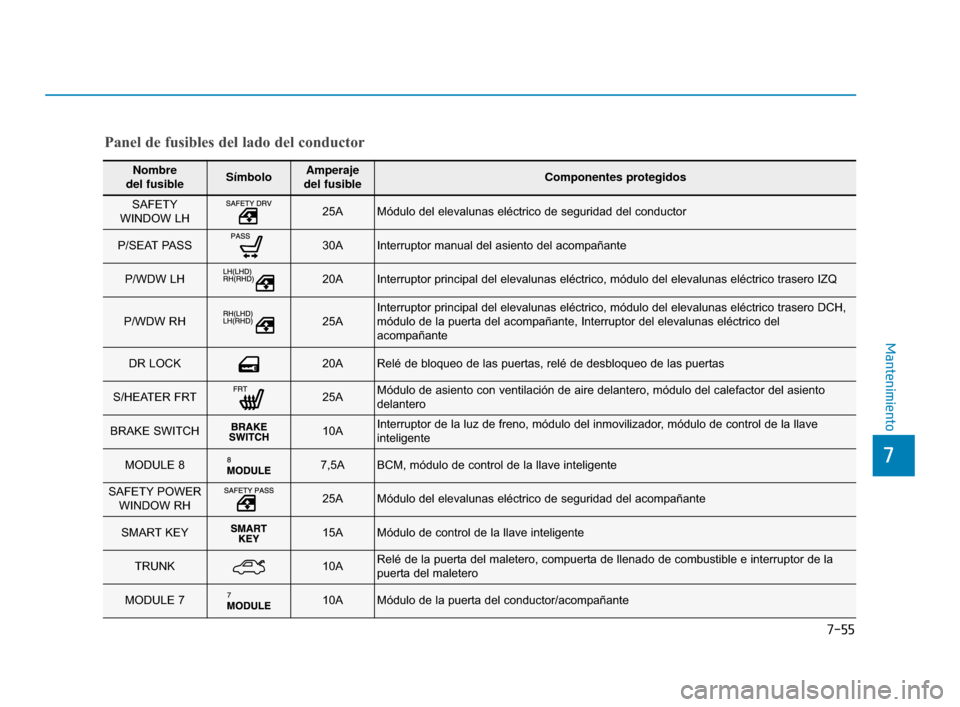

7-55
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
SAFETY
WINDOW LH 25AMódulo del elevalunas eléctrico de seguridad del conductor
P/SEAT PASS 30AInterruptor manual del asiento del acompañante
P/WDW LH 20AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico tr\
asero IZQ
P/WDW RH 25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico tr\
asero DCH,
módulo de la puerta del acompañante, Interruptor del elevalunas eléctrico del
acompañante
DR LOCK 20ARelé de bloqueo de las puertas, relé de desbloqueo de las puertas
S/HEATER FRT25AMódulo de asiento con ventilación de aire delantero, módulo del\
calefactor del asiento
delantero
BRAKE SWITCH 10AInterruptor de la luz de freno, módulo del inmovilizador, módulo de control de la llave
inteligente
MODULE 8 7,5ABCM, módulo de control de la llave inteligente
SAFETY POWER WINDOW RH 25AMódulo del elevalunas eléctrico de seguridad del acompañante
SMART KEY15AMódulo de control de la llave inteligente
TRUNK 10ARelé de la puerta del maletero, compuerta de llenado de combustible e interruptor de la
puerta del maletero
MODULE 7 10AMódulo de la puerta del conductor/acompañante
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 55

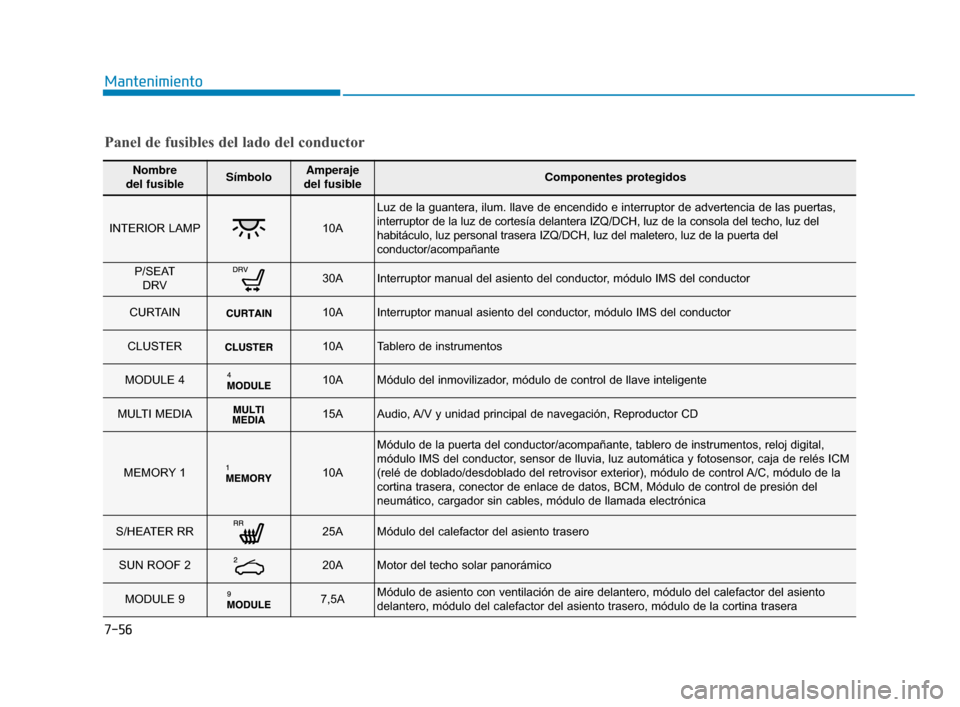

7-56
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
INTERIOR LAMP10A
Luz de la guantera, ilum. llave de encendido e interruptor de advertenci\
a de las puertas,
interruptor de la luz de cortesía delantera IZQ/DCH, luz de la consol\
a del techo, luz del
habitáculo, luz personal trasera IZQ/DCH, luz del maletero, luz de la\
puerta del
conductor/acompañante
P/SEAT DRV 30AInterruptor manual del asiento del conductor, módulo IMS del conductor
CURTAIN 10AInterruptor manual asiento del conductor, módulo IMS del conductor
CLUSTER 10ATablero de instrumentos
MODULE 4 10AMódulo del inmovilizador, módulo de control de llave inteligente
MULTI MEDIA15AAudio, A/V y unidad principal de navegación, Reproductor CD
MEMORY 1 10A
Módulo de la puerta del conductor/acompañante, tablero de instrumentos, reloj digital,
módulo IMS del conductor, sensor de lluvia, luz automática y fotosensor, caja de relés ICM
(relé de doblado/desdoblado del retrovisor exterior), módulo de \
control A/C, módulo de la
cortina trasera, conector de enlace de datos, BCM, Módulo de control \
de presión del
neumático, cargador sin cables, módulo de llamada electrónica
S/HEATER RR 25AMódulo del calefactor del asiento trasero
SUN ROOF 2 20AMotor del techo solar panorámico
MODULE 9 7,5AMódulo de asiento con ventilación de aire delantero, módulo del\
calefactor del asiento
delantero, módulo del calefactor del asiento trasero, módulo de la\
cortina trasera
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 56

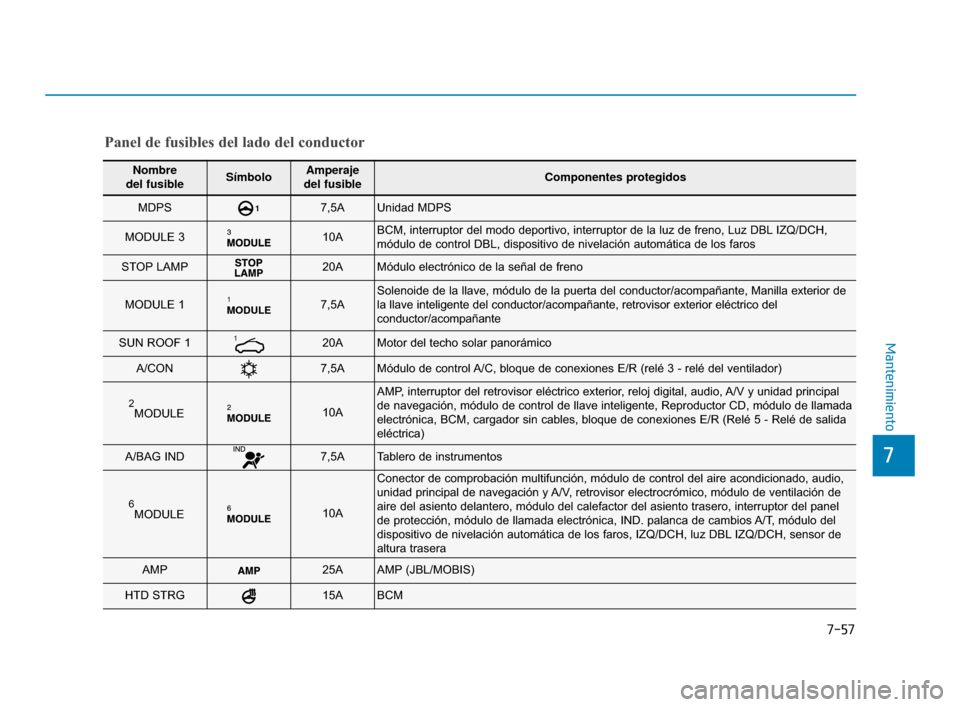

7-57
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
MDPS 17,5AUnidad MDPS
MODULE 3 10ABCM, interruptor del modo deportivo, interruptor de la luz de freno, Luz\
DBL IZQ/DCH,
módulo de control DBL, dispositivo de nivelación automática de \
los faros
STOP LAMP20AMódulo electrónico de la señal de freno
MODULE 1 MODULE17,5ASolenoide de la llave, módulo de la puerta del conductor/acompañante, Manilla exterior de
la llave inteligente del conductor/acompañante, retrovisor exterior eléctrico del
conductor/acompañante
SUN ROOF 1 120AMotor del techo solar panorámico
A/CON 7,5AMódulo de control A/C, bloque de conexiones E/R (relé 3 - relé del ventilador)
2MODULE 10A
AMP, interruptor del retrovisor eléctrico exterior, reloj digital, audio, A/V y unidad principal
de navegación, módulo de control de llave inteligente, Reproductor\
CD, módulo de llamada
electrónica, BCM, cargador sin cables, bloque de conexiones E/R (Rel\
é 5 - Relé de salida
eléctrica)
A/BAG IND 7,5ATablero de instrumentos
6MODULE 10A
Conector de comprobación multifunción, módulo de control del ai\
re acondicionado, audio,
unidad principal de navegación y A/V, retrovisor electrocrómico, módulo de ventilación de
aire del asiento delantero, módulo del calefactor del asiento trasero\
, interruptor del panel
de protección, módulo de llamada electrónica, IND. palanca de cambios A/T, módulo del
dispositivo de nivelación automática de los faros, IZQ/DCH, luz DB\
L IZQ/DCH, sensor de
altura trasera
AMP25AAMP (JBL/MOBIS)
HTD STRG 15ABCM
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 57

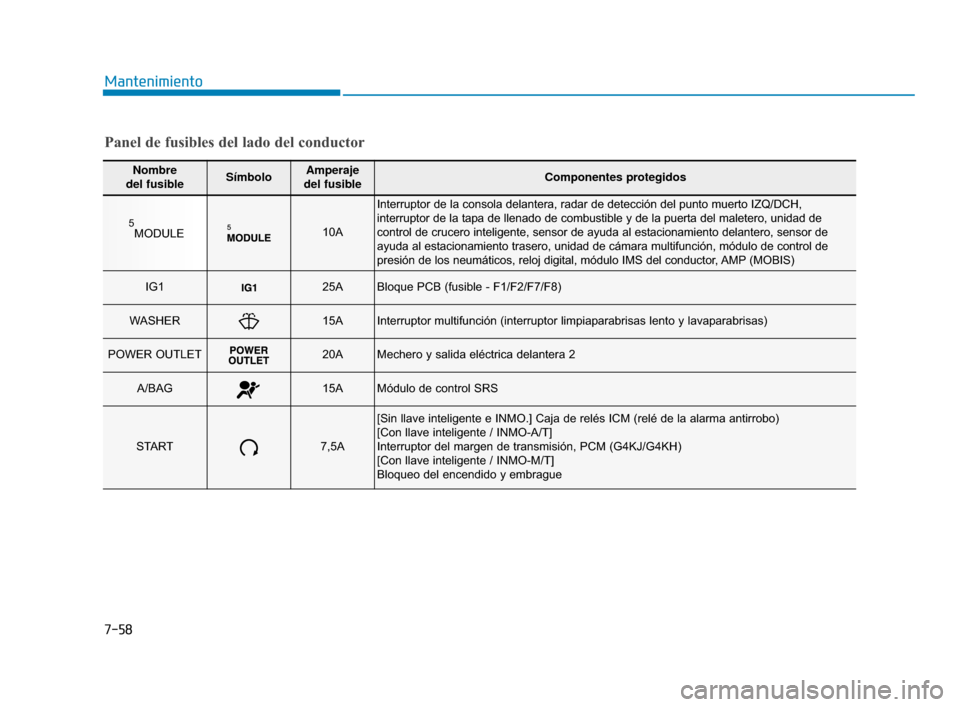

7-58
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
5MODULE10A
Interruptor de la consola delantera, radar de detección del punto mue\
rto IZQ/DCH,
interruptor de la tapa de llenado de combustible y de la puerta del maletero, unidad de
control de crucero inteligente, sensor de ayuda al estacionamiento delantero, sensor de
ayuda al estacionamiento trasero, unidad de cámara multifunción, módulo de \
control de
presión de los neumáticos, reloj digital, módulo IMS del conductor, AMP (MOBIS)
IG1 25ABloque PCB (fusible - F1/F2/F7/F8)
WASHER 15AInterruptor multifunción (interruptor limpiaparabrisas lento y lavaparabrisas)
POWER OUTLET20AMechero y salida eléctrica delantera 2
A/BAG 15AMódulo de control SRS
START7,5A
[Sin llave inteligente e INMO.] Caja de relés ICM (relé de la ala\
rma antirrobo)
[Con llave inteligente / INMO-A/T]
Interruptor del margen de transmisión, PCM (G4KJ/G4KH)
[Con llave inteligente / INMO-M/T]
Bloqueo del encendido y embrague
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 58

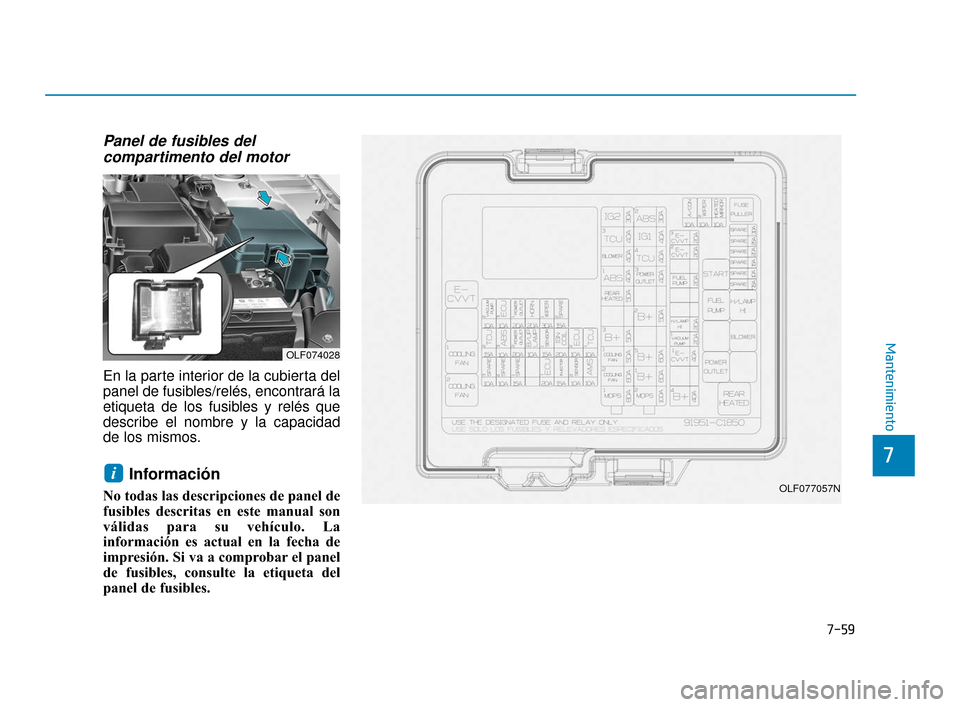

7-59
7
Mantenimiento
Panel de fusibles delcompartimento del motor
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OLF074028
OLF077057N
