Hyundai Sonata

2
COMMENT CONDUIRE VOTRE HYUNDAI
27

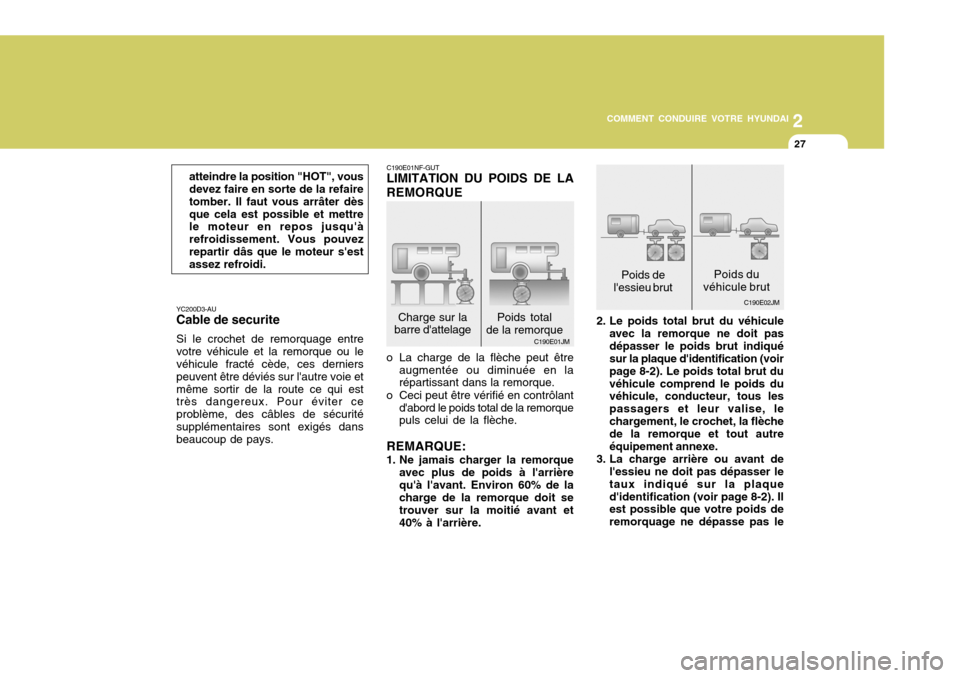

C190E02JM
Poids de
l'essieu brut Poids du
véhicule brut
Charge sur la
barre d'attelage Poids total
de la remorque C190E01JM
C190E01NF-GUT LIMITATION DU POIDS DE LA REMORQUE
o La charge de la flèche peut être augmentée ou diminuée en la répartissant dans la remorque.
o Ceci peut être vérifié en contrôlant d'abord le poids total de la remorquepuls celui de la flèche.
REMARQUE:
1. Ne jamais charger la remorque avec plus de poids à l'arrière qu'à l'avant. Environ 60% de la charge de la remorque doit se trouver sur la moitié avant et40% à l'arrière. 2. Le poids total brut du véhicule
avec la remorque ne doit pasdépasser le poids brut indiqué sur la plaque d'identification (voir page 8-2). Le poids total brut duvéhicule comprend le poids du véhicule, conducteur, tous les passagers et leur valise, lechargement, le crochet, la flèche de la remorque et tout autre équipement annexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser letaux indiqué sur la plaqued'identification (voir page 8-2). Il est possible que votre poids de remorquage ne dépasse pas le
atteindre la position "HOT", vous devez faire en sorte de la refaire tomber. Il faut vous arrâter dèsque cela est possible et mettre le moteur en repos jusqu'à refroidissement. Vous pouvezrepartir dâs que le moteur s'est assez refroidi.
YC200D3-AU Cable de securite Si le crochet de remorquage entre votre véhicule et la remorque ou le véhicule fracté cède, ces derniers peuvent être déviés sur l'autre voie etmême sortir de la route ce qui est très dangereux. Pour éviter ce problème, des câbles de sécuritésupplémentaires sont exigés dans beaucoup de pays.

2COMMENT CONDUIRE VOTRE HYUNDAI
28
poids total mais dépasse celui par essieu. Dans ce cas, il y apeut être trop de charge dans la remorque ou dans le coffre : il sufflt alors de redistribuer lescharges et de revérifier le poids à l'essieu.
4. La charge verticale statique maxi- mum autorisée sur le dispositifd'attelage est 80 kg.
!AVERTISSEMENT:
Charger de facon incorrecte votre
voiture ou la remorque peut sérieusement endommagé sa di-rection ou son système de freinage pouvant entraîner de la sorte un accident.
YC200E1-AU Mesures a respecter en cas de
remorquage
1. Avant de remorquer, bien vérifier le crochet, le câble de remorquage dinsi que le bon fonctionnement des feux de signalement, freinage et clignotants.
2. Conduire toujours votre véhicule à
une vitesse modérée (moins de100 km/h).
3. Le fait de remorquer demande plus de réapprovisionnement encarburant qu'en conditions normales.
ATTENTION:
Les caractéristiques suivantes sont
recommandées lors duremorquage. Les charges de la remorque ne peuvent sous peinede danger dépasser les valeurs indiquées sur le croquis ci-dessous.!
5. Inclinaison autorisée maximum du point d'accouplement:1210 mm.
C190E01NF
Point d'accouplement
Dispositif
80 (176,4)
-
Remorque est équipée d'un système de freinage Remorque n'est paséquipée d'unsystème de freinage Poids Tractable Maximal
Remorque
1700 (3748)
750 (1653) kg (lbs)

2
COMMENT CONDUIRE VOTRE HYUNDAI
29
roues avant vers l'intérieur, mettez le frein de parking et passez soit la1ère ou la marche arrière (trans- mission manuelle) ou mettre sur Park (transmission automatique).De plus, placez des cales à chacun des pneus de la remorque.
9. Si votre remorque possède des freins électriques, démarrez votrevéhicule et votre remorque puls contrôler le fonctionnement desfreins pour être sur qu'ils fonctionnent blen. Cela vous permettra de faire en même tempsun contrôle de votre système électrique.
10. Durant votre voyage, vérifiez de temps en temps afin de vous as- surer que le chargement est bienmaintenu en place, que les lumières dinsi que les freins de la remorque sont en parfait état demarche.
11.Evitez les démarrages trop brusques, les accélérations ou lesarrêts soudains.
12. Evitez de tourner trop brusquement et les changements de voie rapides. 13. Evites d'appuyer trop longuement
sur la pédale de frein pour ne pas les surchauffer et réduire ainsi leur efficacité.
14. Dans les descentes, réduisez vos vitesses et utilisez le frein moteur.Dans les montées, réduisez également vos vitesses et roulezmoins vite : vous aurez plus de chances d'éviter ainsi toute sur- charge ou surchauffe du moteur.
15. En cas d'arrêt sur une montée, ne
pas appuyer sur l'accélérateur pourrester en place mais utilisez le frein de stationnement ou le frein à pied pour éviter toute surchauffede la transmission automatique.
REMARQUE: En cas de remorquage, vérifiez plus régulièrement le liquide de la boîte- pont.
4. Pour maintenir l'efficacité du
système de freinage et celle de lacharge électrique, ne pas utiliser la cinquième vitesse (transmission manuelle).
5. Veillez à bien attacher les différents objets contenus dans le remorqueafin d'éviter toute chute éventuelle.
6. Vérifier les conditions et la pression
des pneus de votre remorque etvoiture. Une pression non suffisante peut en effet gêner la conduite. Vérifier également la roue desecours.
7. L'ensemble véhicule/remorque est
plus sensible du vent de travers ouaux successions de secousses. Quand vous êtes doublé par un gros véhicule, maintenez unevitesse constante et restez bien à drolte. En cas de secousses par le vent trop importantes, ralentlssezpour vous dégager des trous d'air provoqués par les autres véhicules.
8. En garant votre voiture ou la remorque, surtout sur une colline, veillez à bien brendre toutes lesprécautions d'usage : tournez vos

2COMMENT CONDUIRE VOTRE HYUNDAI
30
!
ATTENTION:
En cas de surchauffe du moteur (la jauge de température arrive presquesur la ligne rouge), prendre les mesures suivantes pouvant éliminer ce problème soit:
1. Coupez l'air conditionné.
2. Réduire la vitesse.
3. Se mettre à une vitesse inférieure dans les montées.
4. En cas de coups de frein et
d'accélérations alternés, mettrela vitesse en position "P" ou "N" et faites tourner le moteur au ralenti.

3
LE MOTEUR NE DEMARRE PAS ......................................... 3-2 DEMARRAGE PAR FILS DE CONNEXION .......................... 3-3
SI LE MOTEUR SURCHAUFFE ............................................ 3-4
ROUE DE SECOURS ............................................................ 3-6
EN CAS DE CREVAISON ..................................................... 3-6
CHANGER UNE ROUE DEGONFLEE ................................... 3-7
SI VOTRE VEHICULE DO IT ETRE REMORQUE ............... 3-12
REMORQUAGE D'URGENCE .............................................3-14
SI VOUS PERDEZ VOS CLES ...........................................3-15
PROBLEME EN ROUTE
Que faire en cas d'urgence
3

3QUE FAIRE EN CAS D'URGENCE
2LE MOTEUR NE DEMARRE PAS
!
AD020D1-AU Si le moteur cale
1. Réduisez votre vitesse progressivement, en gardant une ligne droite. Garez vous en falsant attention.
2. Meffre les feux de détresse.
3. Essayez de faire redémarrer votre moteur. Si aucun résultat, aliezvoir dans votre manuel la partie intitulée "LE MOTEUR NE DEMARRE PAS".
ZD020A1-AU
ZD020B1-AU Le démarreur ne fonctionne pas ou tourne avec difficulté
1. Si la voiture est équipée d'une boîte automatique, mettre le sélecteur sur la position "P" et serrer le frein à main.
2. Inspecter les connexions de la batterie pour s'assurer qu'elles sontpropres et correctement serrées.
3. Allumer le plafonnier. Si la lumière s'affaiblit ou s'éteint lorsque le démarreur est actionné, la batterieest déchargée.
4. Ne pas pousser ou tirer la voiture pour démarrer le moteur. Consulterla rubrique "Démarrage par fils de connexion" ci-après.
AVERTISSEMENT:
Si le moteur ne veut pas démarrer, ne pas pousser ou tirer la voiture pour le mettre en marche. Une col- lision ou un quelconque autredommage pourrait en résulter. En outre, pousser ou tirer la voiture pourdémarrer le moteur peutentraîner une surcharge au niveau du convertisseur catalytique et provoquer un incendie. D010C01Y-AUT Si le moteur capote normalement
mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Vérifiez tous les connecteurs au niveau de la bobine d'allumage etdes bougies d'allumage.Reconnectez l'élément qui peut êtredéconnecté ou lâche.
3. Vérifiez la conduite de carburant
dans le compartiment-moteur.
4. Si le moteur refuse toujours de démarrer, appelez un revendeurHyundai ou faites appel à une au-tre assistance qualifiée.
HNF5017

3
QUE FAIRE EN CAS D'URGENCE
3DEMARRAGE PAR FILS DE CONNEXION
D020A02A-AUT
AVERTISSEMENT:
Le démarrage par fils de connexion
peut être dangereux. A défaut de vous conformer strictement auxinstructions suivantes, vous risquez d'encourir de graves blessures ou d'endommager le véhicule. Si vouséprouvez le moindre doute concernant la procédure décrite ci- dessous, faites appel à untechnicien qualifié. Les batteries de voiture contiennent de l'acide sulfurique, une substance nocive
!
o En cas de projection accidentelle
d'acide sur la peau ou dans les yeux, enlever immédiatement lesvêtements contaminés et rincer abondamment à l'eau claire pen- dant au moins 15 minutes lesendroits atteints. Ensuite, se faire rapidement examiner par un médecin. En cas de transport àl'hôpital, il convient d'appliquer de l'eau sur les endroits atteints au moyen d'une éponge ou d'unmorceau de tissu.
o Le gaz produit pendant le démarrage par fils de connexion branchés sur une autre batterie est extrêment explosif. S'abstenir defumer ou de produire des étincelles ou des flammes nues dans le voisinage.
et extrêmement corrosive. Pourdémarrer en utilisant des fils de connexion, prendre la précaution de chausser des lunettes de pro-tection et de veiller à ce que l'acide ne soit pas projeté sur vous, vos vêtements ou la voiture.
HNF4001
Batterie
d'appoint Batterie déchargée
o La batterie utilisée comme source
d'appoint doit être de 12 volts. En cas de douts, s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen
de fils de connexion, se conformerstrictement à la procédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que lesdeux véhicules ne se touchent pas.
2. Eteindre tous les accessoires et
lampes non nécessaires dans lesdeux véhicules.
3. Fixer les pinces des fils de
connexion dans l'ordre exact indiquépar l'illustration à la page précédente, à savoir : d'abord attacher l'une des pinces du premier fil deconnexion sur la borne ou le câble positif (+) de la batterie déchargée, puis fixer l'autre extrémité du mêmecâble sur la borne ou le câble positif (+) de la batterie d'appoint. Ensuite, avec le deuxième fil deconnexion, fixer une pince sur la borne ou le câble négatif (-) de la batterie d'appoint; puis fixer l'autrepince sur une partie métallique fixe du moteur, à l'écart de la batterie déchargée. Ne pas attacher cette

3QUE FAIRE EN CAS D'URGENCE
4SI LE MOTEUR SURCHAUFFE
!
pince sur une pièce mobile du moteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et lelaisser tourner pendant quelquesminutes pour être sûr que la batterie soit complètement chargée. Au cours de la procédure de démarragedu véhicule en panne, le moteur du véhicule de dépannage doit être maintenu à un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsque le moteur tourne, laisser les fils branchés etlaisser tourner le moteur pendant quelques minutes au régime de ralenti accéléré, c'est-à-dire àenviron 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteriesdans l'ordre inverse de fixation.
Si vous n'êtes pas en mesure de
déterminer pourquoi votre batterie s'estdéchargée (phares laissés allumés,par exemple) faites vérifier le système de charge par votre distributeur Hyundai. D030A03A-AUT Si l'indicateur de température du
moteur indique une surchauffe, si vous observez un manque de puissanceou entendez un fort cliquetage ou cognement, le moteur est probablement trop chaud. Dans cecas:
1. Arrêtez-vous sur l'accotement de la route dès que vous pouvez le faire en toute sécurité.
2. Mettez le levier sélecteur sur «P» (boîte-pont automatique) ou au pointmort (boîte-pont à commandemanuelle), serrez le frein de stationnement et arrêtez le climatiseur s'il est en marche.
3. Si le liquide de refroidissement
coule sous la voiture ou si lavapeur s'échappe d'en dessous du capot, arrêtez le moteur. Ne levez pas le capot tant que leliquide de refroidissement n'a pas
cessé de couler ou tant que la
vapeur n'a pas cessé de s'échapper. Si vous n'observez ni fuite de liquide de refroidissement niéchappement de vapeur, laissez le moteur en marche et vérifiez si le ventilateur du moteur fonctionne.Si le ventilateur ne fonctionne pas, arrêtez le moteur.
4. Voyez si la courroie d'entraînement de la pompe à eau est bien enplace. Vérifiez si elle est suffisamment tendue. Si lacourroie semble être en bon état, recherchez une fuite de liquide de refroidissement en provenance duradiateur, des durites ou sous la voiture. (Si le climatiseur était en marche, il est normal que de l'eaude condensation en sorte quand vous arrêtez la voiture.)
AVERTISSEMENT:
Pour éviter le risque de blessure
pendant que le moteur est en marche, n'approchez pas des pièces mobiles, telles que le ventilateur et les courroiesd'entraînement, les mains, longs cheveux ou vêtements trop amples.

3
QUE FAIRE EN CAS D'URGENCE
5
5. Si la courroie d'entraînement de la pompe à eau est fracturée ou le liquide de refroidissement fuit, arrêtez immédiatement le moteur et appelez le concessionnaireHyundai le plus proche.
!AVERTISSEMENT:
N'enlevez pas le bouchon du
radiateur pendant que le moteur est chaud, car le liquide de refroidissement peut jaillir par legoulot risquant de causer de sérieuses brûlures. AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système d'injection lorsque le moteur tourneou dans les 30 secondes après la coupure du moteur. La pompe à haute pression, le rail, les injecteurset les tuyaux à haute pression sont soumis à une haute pression même après l'arrêt du moteur. Le jet decarburant produit par les fuites de carburant peut provoquer de graves blessures en cas de contact avec lecorps. Les personnes portant des stimula-teurs cardiaques intracorporels ne doivent pass'approcher de plus de 30 cm de ECU ou du faisceau de câbles dans le compartiment-moteur, lorsque lemoteur tourne, car les courants élevés du système de Rail commun engendrent des champsmagnétiques considéra-bles. ATTENTION:
Une perte importante de liquide derefroidissement signale la présence d'une fuite dans le circuit de refroidissement, fuite qui devraitêtre vérifiée dès que possible par un concessionnaire Hyundai.
6. Si vous ne parvenez pas à
déterminer la cause de la surchauffe, attendez que la température du moteur retourne à la normale. Ensuite, si le niveau duliquide de refroidissement a baissé, ajoutez avec précautions du liquide de refroidissement dans le réservoir(page 6-11) pour amener le niveau du liquide dans le réservoir au repère du milieu.
7. Poursuivez prudemment votre route en surveillant attentivement lesindicateurs pour vous assurer quele moteur ne surchauffe plus. Si le moteur surchauffe à nouveau, appelez immédiatement unconcessionnaire Hyundai.
!
!

3QUE FAIRE EN CAS D'URGENCE
6ROUE DE SECOURS
D040A01NF-GUT Il convient d'observer les instructions
suivantes pour la roue de secours NORMALE:
Vérifier la pression de gonflage du
pneu aussitôt que possible après avoir monté la roue de secours et, le cas échéant, ajuster la pression selon lesinstructions du constructeur. La pression de la roue de secours doit être contrôlée périodiquement etmaintenue à la valeur spécifiée pen- dant son stockage.
Pression de la rouede secours Dimensions de la roue Pression de gonflage
NORMALES
220 kPa (32 psi)
EN CAS DE CREVAISON
ZD060A1-AU Si un pneu se dégonfle en cours de
route
1. Enlever le pied de la pédale d'accélérateur et laisser la voiture ralentir d'elle-même. Ne pas appuyer sur la pédale de frein ou essayerde se ranger immédiatement sur le côté : vous risqueriez de perdre le contrôle de la voiture. Lorsque lavitesse de la voiture a suffisamment diminué, freiner prudemment et se ranger sur le côté. Se garer autantque possible à l'écart de la route, sur un sol ferme et horizontal. Sur autoroute, ne pas s'arrêter sur laberme centrale qui sépare les voies de circulation allant en sens opposé.
2. Lorsque la voiture est arrêtée, allumer les feux de détresse, serrerle frein à main et mettre le sélecteur sur "P" (boîte automatique) ou le levier de vitesse en marche arrière(boîte manuelle).
D040B01NF-GUT Manipulation de la roue de
secours
Pour déposer la roue de secours, sortez la boîte à outils et retirez le boulon de montage en le tournant dans le sens inverse des aiguillesd'une montre. Pour remettre la roue de secours dans son logement, serrer l'écrou à la main jusqu'à ce que laroue ne puisse plus bouger. HNF4008
