Hyundai Sonata

6
ENTRETIEN PAR VOS SOINS
7VERIFICATION DE L'HUILE MOTEUR
G030A02O-GUT Huile recommandée Moteur Essence REMARQUE:
o Pour une bonne économie de carburant, l'huile moteur SAE 5W- 20 (5W-30), ILSAC GF-3 est recommandée de préférence, quelle que soit l'option régionaleet la variation du moteur.
o Si l'huile moteur SAE 5W-20,
ILSAC GF-3 n'est pas disponible,une huile moteur secondaire recommandée pour la plage de température correspondante peutêtre utilisée.
L'huile moteur est essentielle au bon fonctionnement du moteur. Il est recommandé de vérifier le niveau d'huileau moins une fois par semaine si la voiture est utilisée en condition normale et plus fréquemment si vous êtes envoyage ou si la voiture est soumise à des conditions de fonctionnement éprouvantes pour la mécanique. La qualité de l'huile moteur doit être en rapport avec la classification suivante : API SJ, SL ou AU-DESSUS, ILSAC GF-3 ou AU-DESSUS
G030B01JM
L'huile moteur est primordiale pour les performances et l'entretien dumoteur.Nous vous suggérons de vérifier leniveau d'huile tous les 500km ou avant d'entamer un long voyage et plus souvent si vous conduisez dansdes conditions difficiles. La qualité de l'huile du moteur doit satisfaire à la classification suivante : Classe API : CH-4 ou AU-DESSUS Classe ACEA : B4 ou AU-DESSUS G030B01MC
G030B03FC-GUT Huile recommandée Moteur Diesel

6ENTRETIEN PAR VOS SOINS
8
G030C02A-GUT Pour vérifier le niveau d'huile
Avant de vérifier l'huile, s'assurer que
la voiture est garée sur terrain hori-zontal et amener le moteur à sa température normale de fonctionnement. Ensuite, couper le moteur.
Attendez environ 5 minutes, puis
retirez la jauge d'huile, essuyez la, et réinsérer la totalement et retirez la à nouveau. Ensuite, notez le niveauplus élevé atteint par l'huile sur la jauge d'huile.
Il doit se trouver entre le niveau
supérieur ("F") et inférieur ("L").
G030C01NF
G030C02NF
(2,4L)
(3,3L)
REMARQUE: L'huile SAE 0W-30 est à utiliser pour les véhicules utilisés dans leszones de très grand froid (mais pas pour des utilisations intensives du véhicule : grande vitesse,...).
ONF055002
(Diesel)

6
ENTRETIEN PAR VOS SOINS
9
ONF055003
G030D01A-GUT Ajout d'huile
G030D01NF
G030D02NF
(2,4L)
(3,3L)
(Diesel)
Si le niveau d'huile est proche ou
sous le repère "L", ajouter de l'huile jusqu'à ce que le niveau correspondeau repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter d'huile en le tournant dans le sens inverse des aiguilles d'unemontre.
2. Ajouter de l'huile, puis revérifier le
niveau. Ne pas dépasser le repèresupérieur.
3. Remettre le bouchon en tournant
dans le sens des aiguilles d'une montre.
La distance entre les repères "F" et
"L" est égale à environ 1 litre.
!ATTENTION:
Versez lentement l'huile recommandée en utilisant unentonnoir. Ne remplissez pas de trop afin de ne pas endommager le moteur.
AVERTISSEMENT :
Veillez impérativement à ne pastoucher le flexible du radiateur lorsque vous ajoutez de l'huile moteur car vous pourriez vousbrûler.
!
REMARQUE: o Il est recommandé de faire changer l’huile moteur et le filtre par un concessionnaire Hyundai agréé.

6ENTRETIEN PAR VOS SOINS
10
G350A01A-GUT CONSOMMATION HUILE
MOTEUR
Fonction de l'huile moteur L'huile moteur a pour principale
fonction de lubrifier et refroidir l'intérieur du moteur.
Consommation de l'huile moteur Lors de la conduite, il est normal que
le moteur consomme de l'huile.
Les raisons de la consommation
d'huile sont les suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segments de piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindrequand le piston descend dans ce cylindre.
o La très forte pression négative provoquée lors du fonctionnementmoteur aspire un peu de cette huile dans la chambre à combustion. Cette huile additionnée à celle dela paroi de cylindre est brûlée parla combustion des gaz à haute température lors du processus de combustion.
o La consommation d'huile moteur dépend beaucoup de la viscositéet de la qualité de l'huile moteurutilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'huile est
plus importante en cas de vitesse élevée ou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.
!
o Se débarrasser de l'huile usée en prenant soin de le faire dans le respect de l'environnement. Nous vous suggérons de la mettre dans un récipient étancheet de la déposer auprès d'une station service qui se chargera de la recycler. Ne pas verserl'huile usée sur le sol ni la jeter avec les ordures ménagères.
AVERTISSEMENT:
L'huile moteur usée peut provoquer des irritations ou un cancer de lapeau si elle est laissée au contact de la peau pendant une période prolongé. Ce problème ne vousconcerne probablement pas, sauf si vous devez manipuler régulièrement des huiles usées.Toutefois, nous vous recommandons de vous laver les mains au savon et à l'eau chaudesitôt après avoir manipulé de l'huile usée.

6
ENTRETIEN PAR VOS SOINS
11
ZG050B1-AU Liquide de refroidissement recommandé Utiliser un produit de grande qualité
composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Leliquide de refroidissement doit être compatible avec les pièces en alu- minium du moteur. Ne pas ajouter deproduits anticorrosion ou autres additifs. La concentration et le type du liquide de refroidissement doiventêtre de nature à éviter la congélation et la corrosion du système de refroidissement.VERIFIER ET CHANGER LE LIQUIDE DE REFROIDISSEMENT
!
G050A01NF-AUT
AVERTISSEMENT:
Ne pas enlever le bouchon du
radiateur lorsque le moteur est trés chaud. Dans ce cas, le liquide derefroidissement est sous pression : il peut jaillir par l'ouverture lorsqu'on enlève le bouchon etoccasionner de sérieuses brûlures.
REMARQUE: Il est recommandé de faire changer
le réfrigérant du moteur par un concessionnaire Hyundai autorisé. ATTENTION:
La concentration en antigel ne peut JAMAIS être supérieure à 60% ni inférieure à 35% pour éviter d'endommager le système derefroidissement. Pour savoir quelle doit être la concen-tration en antigel au moment de fairel'appoint ou de remplacer le liquide de refroidissement, consulter le tableau suivant:
!
-15 -25 -35-45
Concentration du liquide
de refroidissement
Température
ambiante (°C) Solution
antigel
35% 40%50%60% Eau
65%60%50% 40%

6ENTRETIEN PAR VOS SOINS
12
G050C01NF-GUT Vérifier le niveau du liquide de refroidissement
G050C01NF
On peut voir le niveau de réfrigérant sur le côté du réservoir de réfrigérant en plastique. Le niveau de réfrigérant doit se situer entre les repères "L" et "F" sur le réservoir lorsque le moteur est chaudau ralenti. Si le niveau est en dessous du repère "L", versez du réfrigérant du moteur pour l'amener à "F".Si le niveau est bas, rechercher lesfuites éventuelles et vérifierfréquemment le niveau de liquide.
!AVERTISSEMENT:
Le ventilateur de refroidissement
est commandé par la température du liquide de refroidissement du moteur et peut parfois fonctionner même lorsque le moteur ne tournepas. Soyez extrêment vigilant lorsque vous travaillez près des ailettes du ventilateur de liquide derefroidissement de façon à éviter toute blessure entraînée par la ro- tation des ailettes. Lorsque la température du liquide de refroidissement diminue, leventilateur s'arrête automatique- ment. Il ne s'agit pas d'une anomalie.
ATTENTION:
o Le liquide de refroidissement peut endommager la finition de votre voiture. Si vous renversezdu liquide sur la voiture, lavez bien avec de l'eau propre.
o Le moteur de votre véhicule est doté de pièces en aluminium et doit être protégé par unréfrigérant à base d'éthylène gly- col pour éviter la corrosion et le gel. N'utilisez pas d'eau dure. L'eau dure peut provoquer un endommagement du moteur dû à la corrosion, à la surchauffeou au gel.
!
Si le niveau descend à nouveau,
amenez la voiture chez votre distributeur Hyundai pour qu'il procède à une inspection et détermine l'origine du problème.

6
ENTRETIEN PAR VOS SOINS
13REMPLACEMENT DU FILTRE A AIR
YG070A3-AU Le remplacement du filtre à air s'effectue comme suit:
1. Défaire les clips autour du couvercle.
2. Une fois ces opérations effectuées, le couvercle peut être levé, le filtre usagé, enlevé, et le nouveau filtre,mis en place.
Il est recommandé d'utiliser des pièces de rechange d'origine Hyundai.
HNF5011
! ATTENTION:
o L'utilisation d'un filtre à air inadéquat peut entraîner une usure excessive du moteur.
o Lors de la dépose du filtre de l'épurateur d'air, veillez à ce quela poussière ou les saletés ne pénètrent pas dans l'admission d'air. Cela risquerait d'endommager le filtre de l'épurateur d'air.
ESSUIE-GLACE DE PARE- BRISE BALAIS
G080A02A-AUT
Les balais d'essuie-glace doivent être inspectés attentivement et nettoyésde temps en temps pour enlever les dépôts de poussière et autres. Pour nettoyer les balais et bras d'essuie-glace, utiliser une éponge ou un chiffron propre avec de l'eau et du savon ou un détergent doux. Si les balais continuent à tracer des stries ou à souiller le pare-brise, les remplacer par des balais d'origine Hyundai ou leur équivalent.
G080A01NF

6ENTRETIEN PAR VOS SOINS
14
2. Elevez légèrement le balai d'essuie-glace et tirez-le vers le haut.
G070B01HR-GUT Remplacement des balais
d'essuie-glace
Pour remplacer les balais d'essuie-
glace, mettez l'essuie-glace à laverticale.
Pour retirer le balai d'essuie-
glace
1. Abaissez le balai d'essuie-glace avec le clip de verrouillage (1) enfoncé pour le détacher du bras d'essuie-glace.
HHR5048
(1)
HHR5049
! ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'user les balaisprématurément et de rayer le pare- brise.
o Veillez à ce que la raclette d'essuie-glace ne soit pas encontact avec des produits pétroliers tels que l'huile àmoteurs, l'essence, etc.

6
ENTRETIEN PAR VOS SOINS
15

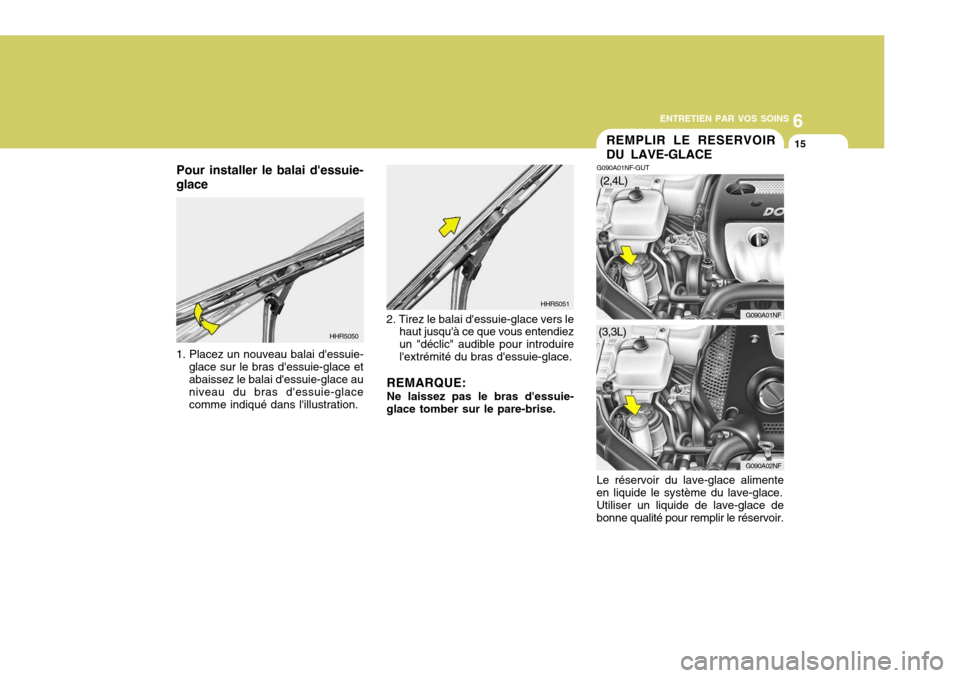

Pour installer le balai d'essuie- glace
1. Placez un nouveau balai d'essuie- glace sur le bras d'essuie-glace et abaissez le balai d'essuie-glace au niveau du bras d'essuie-glacecomme indiqué dans l'illustration.
HHR5050 2. Tirez le balai d'essuie-glace vers le
haut jusqu'à ce que vous entendiez un "déclic" audible pour introduirel'extrémité du bras d'essuie-glace.
REMARQUE: Ne laissez pas le bras d'essuie-
glace tomber sur le pare-brise.
G090A02NF
G090A01NF
(3,3L)
(2,4L)
HHR5051
REMPLIR LE RESERVOIR DU LAVE-GLACE
G090A01NF-GUT Le réservoir du lave-glace alimente en liquide le système du lave-glace.Utiliser un liquide de lave-glace debonne qualité pour remplir le réservoir.

6ENTRETIEN PAR VOS SOINS
16
ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide de refroidissement) dans le réservoirdu lave-glace. Ce produit abîmerait le vernis de finition de la carrosserie.
o L'interrupteur de lave-glace ne
doit pas être actionné si leréservoir d'eau est vide. Cette manipulation peut endommager la pompe du lave-glace.
!
Le niveau du liquide doit être vérifié plus fréquemment par mauvais tempsou chaque fois qu'il est utilisé plus souvent qu'à l'accoutumée. Le réservoir du lave-glace a une contenance de 4,0 litres.
AVERTISSEMENT:
o Le liquide lave-glace contient une certaine quantité d’alcool et peut s’enflammer dans certaines con- ditions. Évitez tout contact entrele lave-glace ou le réservoir du liquide lave-glace et une étincelle ou une flamme nue. Ce type decontact représente en effet un danger pour le véhicule et ses occupants.
o Le liquide lave-glace est toxique pour les hommes et les animaux.Ne l’ingérez pas et évitez tout contact avec ce liquide. Ne pas observer ces règles de sécuritépeut occasionner des blessures graves, voire entraîner la mort.
!
!
VERIFIER L'HUILE DE BOITE (MANUELLE)
G100A01MC-GUT Le lubrifiant de la boîte de vitesse
manuelle doit être remplacé aux intervalles spécifiés dans le tableau du programme d'entretien reproduit à la section 5.
AVERTISSEMENT:
Il est toujours préférable de vérifier
le niveau de l'huile de boîte lorsquele moteur est suffisamment refroidi.Si le moteur est très chaud, la plus grande prudence s'impose pour éviter de se brûler en touchant lemoteur ou le système d'échappement.
REMARQUE: Il est recommandé de faire vérifier
le liquide de la boîte de vitesse manuelle par un concessionnaireHyundai agréé.
