5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
4EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE
6ZF060M1-AU o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance.Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des con-ditions défavorables. F060B01NF-GUT o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses etles remplacer s'il y a lieu. La tension des courroies doit être contôlée périodiquement. 6ZF060C1-AU o Filtre à carburant Le colmatage du filtre peut réduire la
vitesse du véhicule, endommager le système d'échappement et gêner ledémarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretésdans le réservoir de carburant est trop importante.
Après le remplacement du filtre, faire
tourner le moteur pendant quelquesminutes et chercher les fuites au niveau des raccords.
F060D01TB-GUT
o Conduites de carburant rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides et flexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite.
!AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système
d'injection lorsque le moteur tourne ou dans les 30 secondes après la coupure du moteur. La pompe àhaute pression, le rail, les injecteurs et les tuyaux à haute pression sont soumis à une haute pression mêmeaprès l'arrêt du moteur. Le jet de carburant produit par les fuites de carburant peut provoquer de gravesblessures en cas de contact avec le corps. Les personnes portant des stimula-teurs cardiaquesintracorporels ne doivent pas s'approcher de plus de 30 cm de ECU ou du faisceau de câbles dansle compartiment-moteur, lorsque le moteur tourne, car les courants élevés du système de Rail communengendrent des champs magnétiques considéra-bles.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5
6ZF060H1-AU
o Filtre à air L'emploi d'un filtre à air Hyundai
d'origine est préconisé lors de tout remplacement de ce filtre.
6ZF060J1-AU
o Bougies d'allumage (Pour Essence Moteur)
Veiller à poser des bougies du bon
indice thermique. 6ZF070B1-AUo Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement telsque le radiateur, le vase d'expansion, les flexibles et les raccords. Remplacer toute pièce endommagée. 6ZF070C1-AU
o Liquide de refroidissement Remplacer le liquide de refroidissement aux intervallesspécifiés dans le programme de main- tenance.
Vérifier le trajet des conduites : elles
ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ou un organe mobile capable de provoquer des dommages thermiquesou mécaniques. Contrôler le serrage et l'herméticité de tous les colliers et les accouplements.
Remplacer immédiatement tout flex-
ible présentant des signes dedétérioration ou de dommages. F060N02E-GUT o Jeu des soupapes Verifiez les bruits excessifs de la soupape et/ou les vibrations du moteur et reglez si necessaire. Un technicienqualifie doit effectuer cette operation.
6ZF060G1-AU
o Flexible d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et le
bouchon de remplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller àla conformité du remplacement du flexible et du bouchon.
6ZF060F1-AU
o Flexibles de ventilation de carter-moteur
Examiner la surface des flexibles afin
de repérer toute trace de dommagesthermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement.

5INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6
6ZF070F1-AU
o Conduites de frein flexibles etrigides
Vérifier visuellement l'état général et
chercher les éraflures, les fissures, les détériorations, les dommages etles fuites. Remplacer immédiatement toute pièce endommagée.
F070G02A-AUT
o Liquide de freins Vérifier le niveau de liquide de freins
dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux du réservoir. Le liquide pour freinshydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4. 6ZF070H1-AU
o Tambours et garnitures de
frein arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Exam-iner le système de frein de stationnement, levier et câbles compris. Consulter le manuel d'atelierpour les procédures d'intervention détaillées.
6ZF070J1-AU
o Plaquettes, étriers et disques de frein
Vérifier le degré d'usure des plaquettes, le voile et l'usure des disques ainsi que l'herméticité desétriers.
Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origineHyundai ou d'autres marques autorisées par Hyundai Motor Co., lors de l'appoint ou du renouvellementdu liquide.
F070E05A-AUT
o Liquide de la boîte-pont automatique
Le niveau de liquide doit se trouver dans la plage "HOT" de la jauge d'huile une fois que le moteur et laboîte-pont sont à la température de service normale. Vérifiez le niveau de liquide de la boîte-pont automatiquelorsque le moteur tourne, que la boîte- pont est au point mort et que le frein de parking est serré correctement.
6ZF070D1-AU
o Huile d'ensemble boîte-pont
manuel
Vérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de maintenance. REMARQUE: Si le niveau d'huile est bas, chercher les fuites avant de fairel'appoint. Ne pas trop remplir.

5
INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
7
6ZF070N1-AU
o Pompe, courroie, et flexibles de direction assistée
Vérifier la pompe et les flexibles de
direction assistée (fuites, dommages), Remplacer immédiatement toute pièce endommagée, Voir si la courroie de direction assistée n'est pas coupée,fissurée, excessivement usés, huileuse ou mal tendue. Remplacer ou régler s'il y a lieu. 6ZF070P1-AU o Arbres de roue et soufflets Vérifier les arbres de roue, les
soufflets et les colliers (fissures, détérioration, dommages), Remplacertoute pièce endommagée et regarnir de graisse si nécessaire.
6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de
climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier le rendement de la climatisation selonles indications du manuel d'atelier concerné.
F070M01B-AUT
o Boîtier, tringlerie et soufflets
de direction assistée/rotules de bras inférieur, raccord abille bras superieur
Véhicule à l'arrêt et moteur coupé,
vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état dessoufflets cache-poussière et des rotules (détérioration, fissures, dommages). Remplacer toute pièceendommagée.
6ZF070K1-AU
o Tuyau d'échappement et
silencieux
Vérifier visuellement le tuyau d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, lesdétériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de suspension
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié.

COMPARTIMENT MOTEUR...................................................... 6-2
VERIFICATIONS GENERALES ................................................. 6-5
PRECAUTIONS DE MAINTENANCE ................. ........................ 6-6
VERIFICATION DE L'HUILE MOTEUR ...................................... 6-7
VERIFIER ET CHANGER LE LIQUIDE DE REFROIDISSEMENT ............................................................. 6-11
REMPLACEMENT DU FILTRE A AIR ......................................6-13
VERIFIER L'HUILE DE BOITE (MANUELLE) ...........................6-16
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) ............. 6-17
VERIFIER LES FREINS ........................................................... 6-19
ENTRETIEN DU CONDITIONNEMENT D'AIR ..........................6-20
CHANGEMENT DU FILTRE DU CLIMATISEUR .......................6-21
CONTROLE ET REMPLACEMENT DES FUSIBLES ...............6-23
CONTROLER DE LA BATTERIE .............................................. 6-25
CONTROLE DES VENTILATEURS DE
REFROIDISSEMENT .............................................................. 6-27
NIVEAU DU LIQUIDE DE LA SERVODIRECTION ...................6-27
REGLAGE DU FAISCEAU DE PROJECTEUR .........................6-29
REMPLACEMENT DE LA LAMPE ...........................................6-30
WATTAGES DES LAMPES ..................................................... 6-37
DESCRIPTION DU PANNEAU DE FUSIBLES .........................6-38
6
MECANIQUE POUR TOUS
Entretien par vos soins
6

6ENTRETIEN PAR VOS SOINS
2
G010B01NF

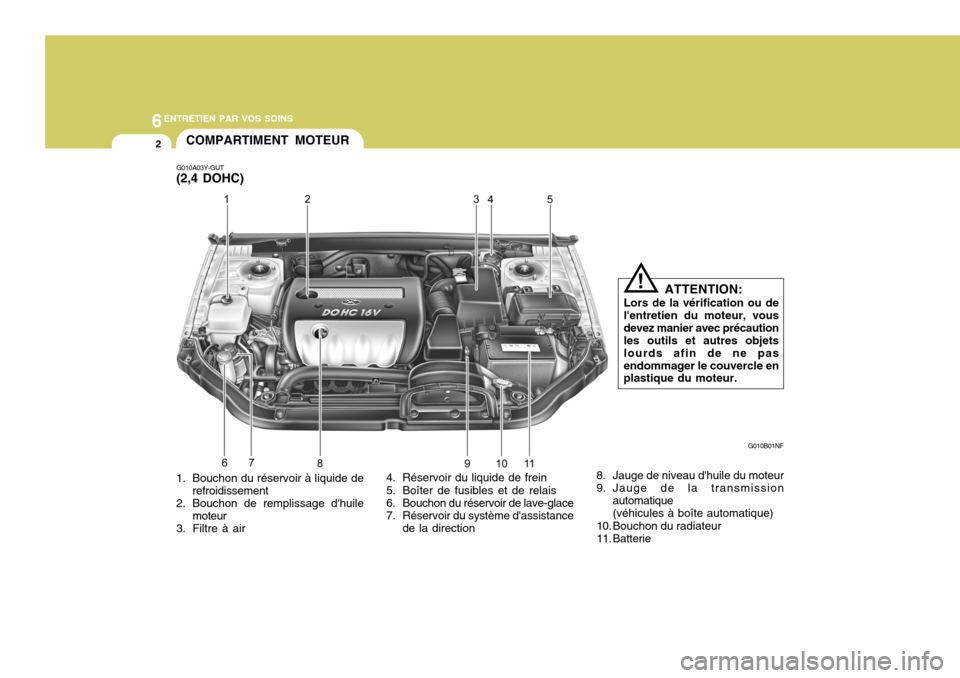

COMPARTIMENT MOTEUR
G010A03Y-GUT (2,4 DOHC)
1. Bouchon du réservoir à liquide de refroidissement
2. Bouchon de remplissage d'huile moteur
3. Filtre à air
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!
4. Réservoir du liquide de frein
5. Boîter de fusibles et de relais
6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance de la direction 8. Jauge de niveau d'huile du moteur
9. Jauge de la transmission
automatique(véhicules à boîte automatique)
10. Bouchon du radiateur
11. Batterie

6
ENTRETIEN PAR VOS SOINS
3
G010A01NF

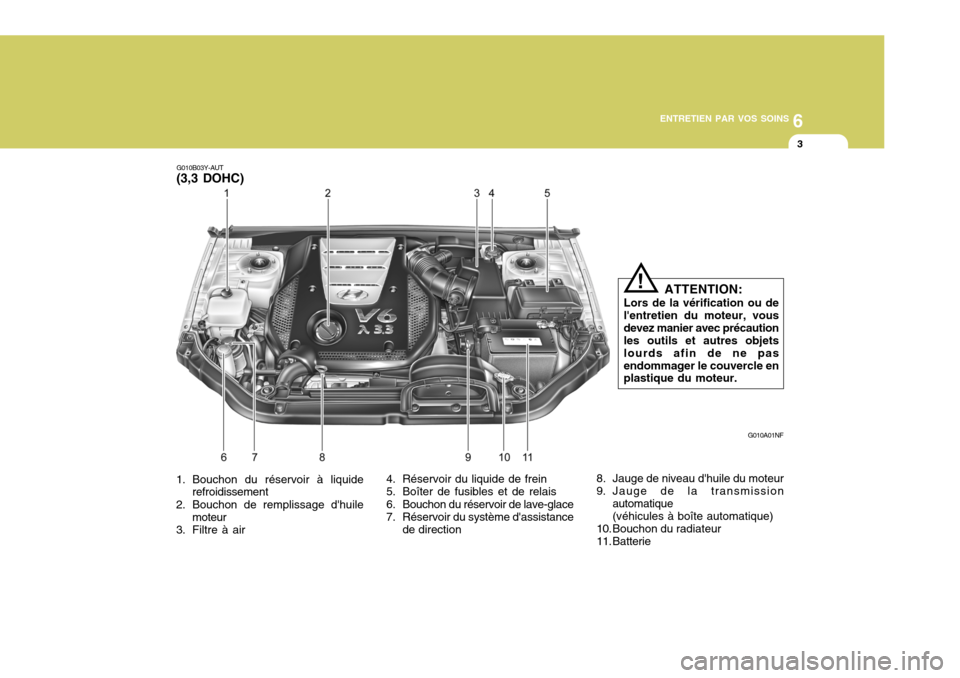

G010B03Y-AUT (3,3 DOHC)
1. Bouchon du réservoir à liquide refroidissement
2. Bouchon de remplissage d'huile moteur
3. Filtre à air
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!
4. Réservoir du liquide de frein
5. Boîter de fusibles et de relais
6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance de direction 8. Jauge de niveau d'huile du moteur
9. Jauge de la transmission
automatique(véhicules à boîte automatique)
10. Bouchon du radiateur
11. Batterie

6ENTRETIEN PAR VOS SOINS
4
ONF055001

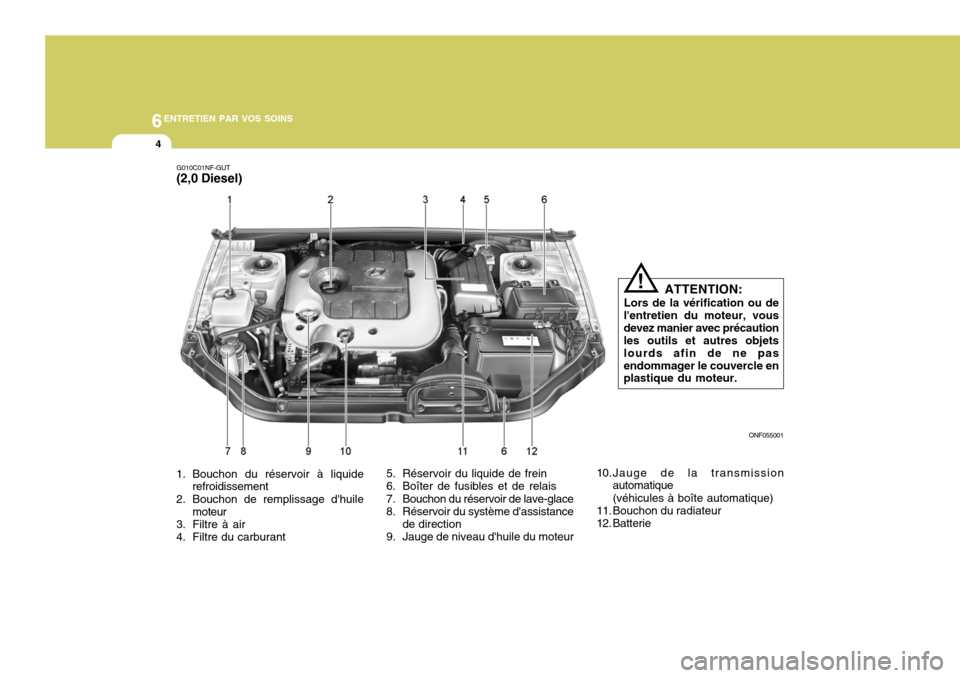

G010C01NF-GUT (2,0 Diesel)
