EIGENSCHAFTEN DES HYUNDAI

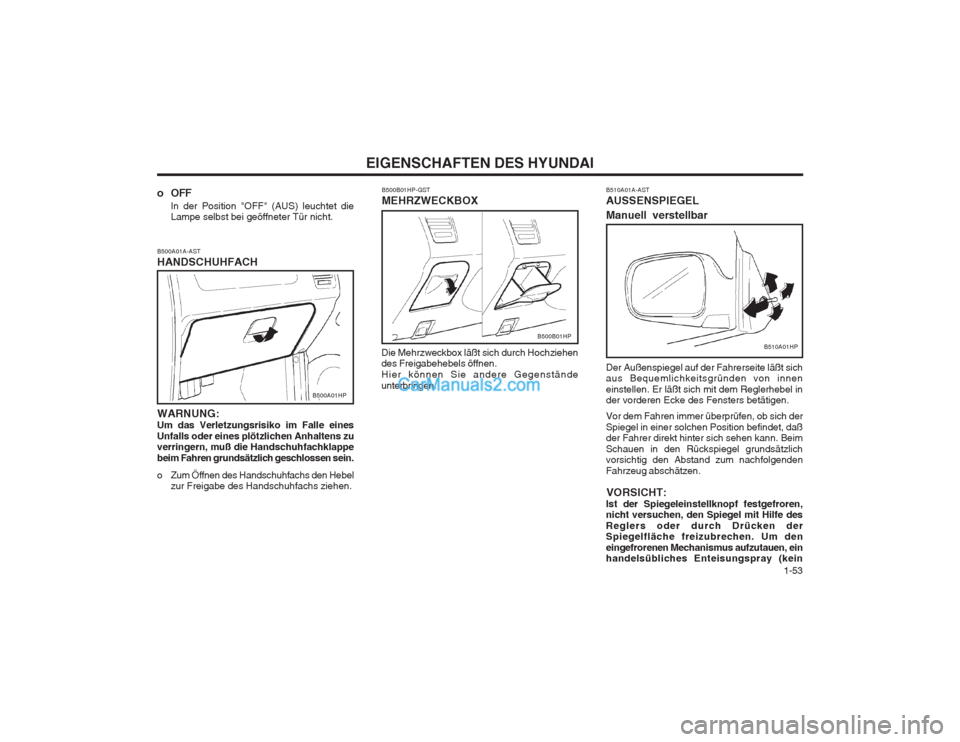

B500A01A-AST HANDSCHUHFACH WARNUNG: Um das Verletzungsrisiko im Falle einesUnfalls oder eines plötzlichen Anhaltens zu verringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.
o Zum Öffnen des Handschuhfachs den Hebel zur Freigabe des Handschuhfachs ziehen.
B500A01HP B500B01HP-GST MEHRZWECKBOX
Die Mehrzweckbox läßt sich durch Hochziehen des Freigabehebels öffnen. Hier können Sie andere Gegenständeunterbringen.
B500B01HP B510A01A-AST AUSSENSPIEGEL Manuell verstellbar Der Außenspiegel auf der Fahrerseite läßt sich aus Bequemlichkeitsgründen von innen einstellen. Er läßt sich mit dem Reglerhebel in der vorderen Ecke des Fensters betätigen. Vor dem Fahren immer überprüfen, ob sich der Spiegel in einer solchen Position befindet, daß der Fahrer direkt hinter sich sehen kann. Beim Schauen in den Rückspiegel grundsätzlich vorsichtig den Abstand zum nachfolgenden Fahrzeug abschätzen.
VORSICHT:
Ist der Spiegeleinstellknopf festgefroren, nicht versuchen, den Spiegel mit Hilfe des Reglers oder durch Drücken der Spiegelfläche freizubrechen. Um den eingefrorenen Mechanismus aufzutauen, ein handelsübliches Enteisungspray (keinB510A01HP
o OFF
In der Position "OFF" (AUS) leuchtet die Lampe selbst bei geöffneter Tür nicht.

EIGENSCHAFTEN DES HYUNDAI

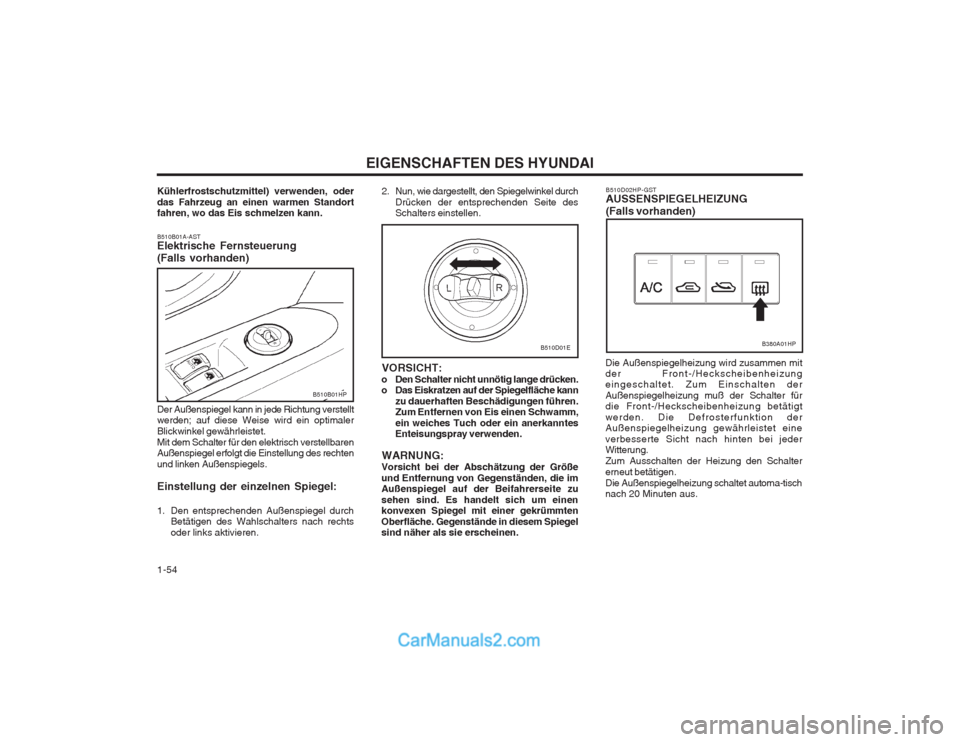

1-54 B510D02HP-GST AUSSENSPIEGELHEIZUNG
(Falls vorhanden)
Die Außenspiegelheizung wird zusammen mit der Front-/Heckscheibenheizungeingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für die Front-/Heckscheibenheizung betätigt werden. Die Defrosterfunktion der Außenspiegelheizung gewährleistet eine verbesserte Sicht nach hinten bei jeder Witterung. Zum Ausschalten der Heizung den Schaltererneut betätigen.Die Außenspiegelheizung schaltet automa-tisch nach 20 Minuten aus.
B380A01HP
VORSICHT:
o Den Schalter nicht unnötig lange drücken.
o Das Eiskratzen auf der Spiegelfläche kann zu dauerhaften Beschädigungen führen.Zum Entfernen von Eis einen Schwamm, ein weiches Tuch oder ein anerkanntes Enteisungspray verwenden.
WARNUNG:
Vorsicht bei der Abschätzung der Größe und Entfernung von Gegenständen, die im Außenspiegel auf der Beifahrerseite zu sehen sind. Es handelt sich um einen konvexen Spiegel mit einer gekrümmten Oberfläche. Gegenstände in diesem Spiegel sind näher als sie erscheinen. 2. Nun, wie dargestellt, den Spiegelwinkel durch
Drücken der entsprechenden Seite desSchalters einstellen.
B510D01E
Kühlerfrostschutzmittel) verwenden, oder das Fahrzeug an einen warmen Standort fahren, wo das Eis schmelzen kann. B510B01A-AST Elektrische Fernsteuerung
(Falls vorhanden) Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wird ein optimaler Blickwinkel gewährleistet.Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt die Einstellung des rechten und linken Außenspiegels. Einstellung der einzelnen Spiegel:
1. Den entsprechenden Außenspiegel durchBetätigen des Wahlschalters nach rechts oder links aktivieren.
B510B01HP

1-55
EIGENSCHAFTEN DES HYUNDAI

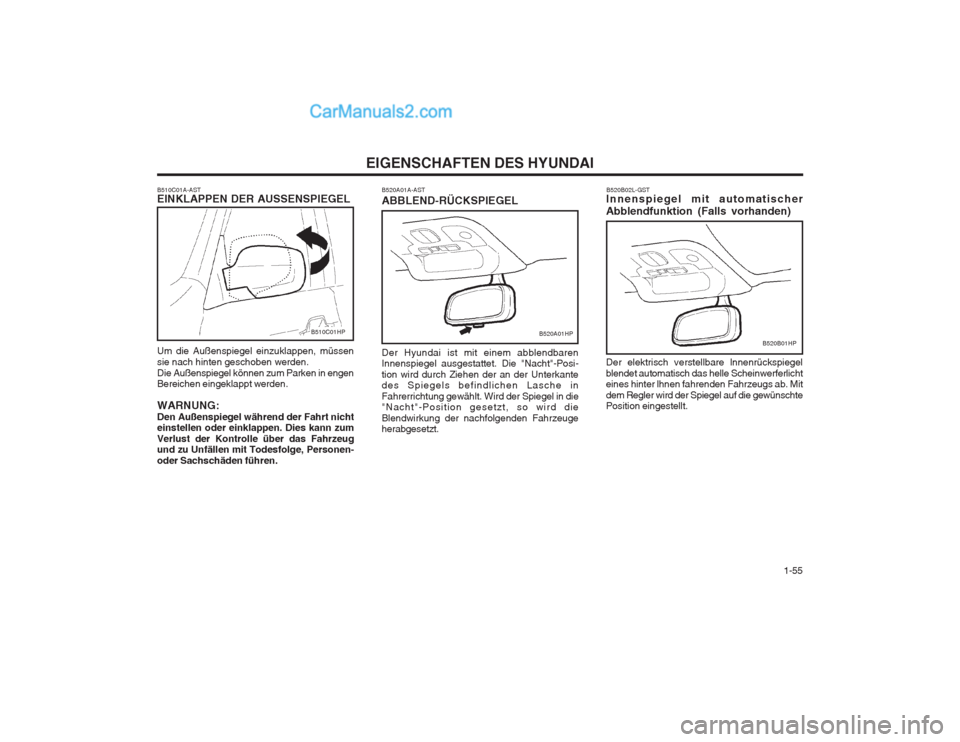

B510C01A-AST EINKLAPPEN DER AUSSENSPIEGEL Um die Außenspiegel einzuklappen, müssen sie nach hinten geschoben werden.Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden. WARNUNG: Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.
B510C01HP B520A01A-AST ABBLEND-RÜCKSPIEGEL Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"-Posi- tion wird durch Ziehen der an der Unterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Position gesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt.B520A01HP
B520B02L-GST
Innenspiegel mit automatischer
Abblendfunktion (Falls vorhanden) Der elektrisch verstellbare lnnenrückspiegel blendet automatisch das helle Scheinwerferlicht eines hinter lhnen fahrenden Fahrzeugs ab. Mit dem Regler wird der Spiegel auf die gewünschte Position eingestellt.
B520B01HP

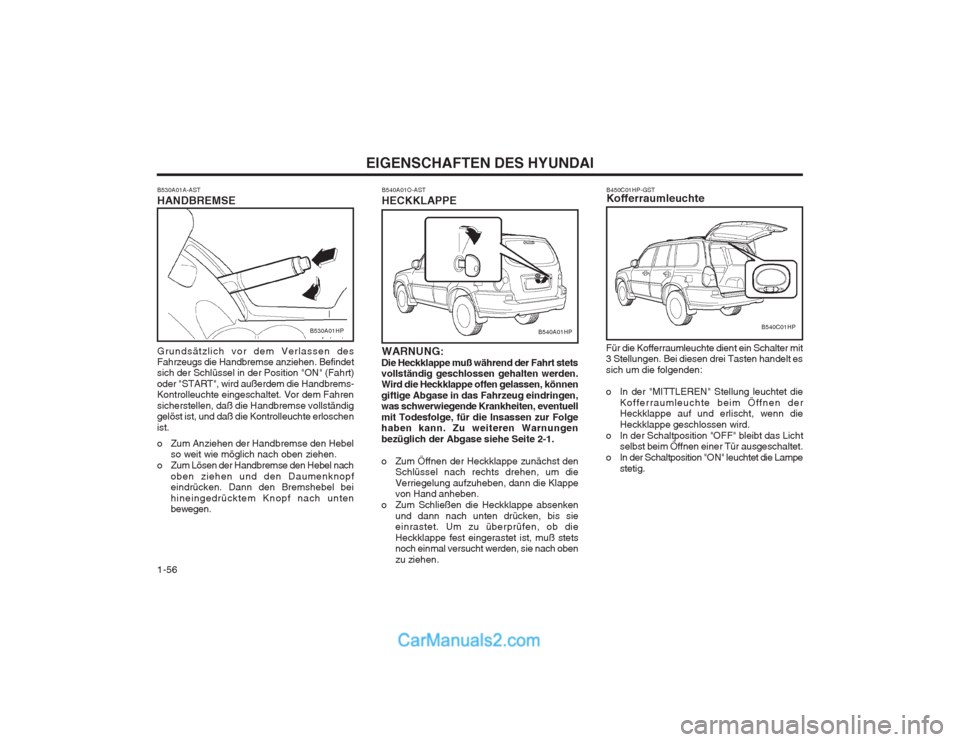

EIGENSCHAFTEN DES HYUNDAI
1-56 B450C01HP-GST Kofferraumleuchte
B540C01HP
Für die Kofferraumleuchte dient ein Schalter mit 3 Stellungen. Bei diesen drei Tasten handelt es sich um die folgenden:
o In der "MITTLEREN" Stellung leuchtet die
Kofferraumleuchte beim Öffnen der Heckklappe auf und erlischt, wenn die Heckklappe geschlossen wird.
o In der Schaltposition "OFF" bleibt das Licht selbst beim Öffnen einer Tür ausgeschaltet.
o In der Schaltposition "ON" leuchtet die Lampe stetig.
B540A01O-AST HECKKLAPPE WARNUNG:
Die Heckklappe muß während der Fahrt stets vollständig geschlossen gehalten werden.Wird die Heckklappe offen gelassen, können giftige Abgase in das Fahrzeug eindringen, was schwerwiegende Krankheiten, eventuell mit Todesfolge, für die Insassen zur Folge haben kann. Zu weiteren Warnungen bezüglich der Abgase siehe Seite 2-1.
o Zum Öffnen der Heckklappe zunächst den Schlüssel nach rechts drehen, um die Verriegelung aufzuheben, dann die Klappe von Hand anheben.
o Zum Schließen die Heckklappe absenken
und dann nach unten drücken, bis sieeinrastet. Um zu überprüfen, ob die Heckklappe fest eingerastet ist, muß stets noch einmal versucht werden, sie nach oben zu ziehen.
B540A01HP
B530A01A-AST HANDBREMSE Grundsätzlich vor dem Verlassen des Fahrzeugs die Handbremse anziehen. Befindetsich der Schlüssel in der Position "ON" (Fahrt) oder "START", wird außerdem die Handbrems- Kontrolleuchte eingeschaltet. Vor dem Fahren sicherstellen, daß die Handbremse vollständig gelöst ist, und daß die Kontrolleuchte erloschen ist.
o Zum Anziehen der Handbremse den Hebelso weit wie möglich nach oben ziehen.
o Zum Lösen der Handbremse den Hebel nach oben ziehen und den Daumenknopf eindrücken. Dann den Bremshebel bei hineingedrücktem Knopf nach unten bewegen.
B530A01HP

1-57
EIGENSCHAFTEN DES HYUNDAI

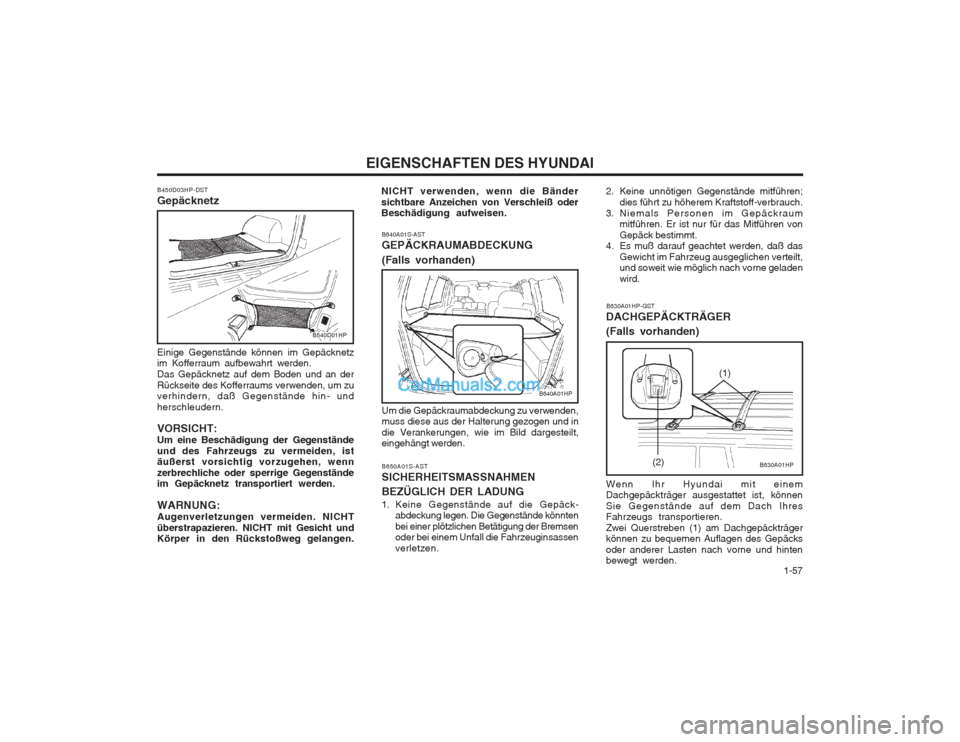

B450D03HP-DST Gepäcknetz Einige Gegenstände können im Gepäcknetz im Kofferraum aufbewahrt werden. Das Gepäcknetz auf dem Boden und an derRückseite des Kofferraums verwenden, um zu verhindern, daß Gegenstände hin- und herschleudern. VORSICHT: Um eine Beschädigung der Gegenständeund des Fahrzeugs zu vermeiden, ist äußerst vorsichtig vorzugehen, wenn zerbrechliche oder sperrige Gegenstände im Gepäcknetz transportiert werden. WARNUNG: Augenverletzungen vermeiden. NICHTüberstrapazieren. NICHT mit Gesicht und Körper in den Rückstoßweg gelangen.
B540D01HP B640A01S-AST GEPÄCKRAUMABDECKUNG (Falls vorhanden) B650A01S-AST SICHERHEITSMASSNAHMEN BEZÜGLICH DER LADUNG
1. Keine Gegenstände auf die Gepäck-
abdeckung legen. Die Gegenstände könnten bei einer plötzlichen Betätigung der Bremsen oder bei einem Unfall die Fahrzeuginsassen verletzen.
B640A01HP
Um die Gepäckraumabdeckung zu verwenden, muss diese aus der Halterung gezogen und in die Verankerungen, wie im Bild dargesteilt, eingehängt werden. B630A01HP-GST
DACHGEPÄCKTRÄGER
(Falls vorhanden) Wenn Ihr Hyundai mit einem Dachgepäckträger ausgestattet ist, können Sie Gegenstände auf dem Dach Ihres Fahrzeugs transportieren. Zwei Querstreben (1) am Dachgepäckträger können zu bequemen Auflagen des Gepäcks oder anderer Lasten nach vorne und hinten bewegt werden.
2. Keine unnötigen Gegenstände mitführen;
dies führt zu höherem Kraftstoff-verbrauch.
3. Niemals Personen im Gepäckraum mitführen. Er ist nur für das Mitführen von Gepäck bestimmt.
4. Es muß darauf geachtet werden, daß das
Gewicht im Fahrzeug ausgeglichen verteilt, und soweit wie möglich nach vorne geladen wird.
B630A01HP
(2) (1)
NICHT verwenden, wenn die Bänder sichtbare Anzeichen von Verschleiß oder Beschädigung aufweisen.

EIGENSCHAFTEN DES HYUNDAI
1-58 Die Kraftstofftankklappe kann vom Innern des Fahrzeugs geöffnet werden. Dazu den Tankklappenöffner nach oben ziehen, der sich rechts unter dem Seitenaufprallpolster an der Fahrerseite befindet. HINWEIS: Läßt sich die Tankklappe nicht öffnen, weil sich Eis darauf gebildet hat, leicht auf die Klappe klopfen oder drücken, um das Eis zu brechen. Die Tankklappe nicht aufbrechen. Falls erforderlich, eine handelsübliche Enteisungsflüssigkeit (kein Kühler- Frostschutzmittel) auf die Tankklappe sprühen, oder das Fahrzeug an einen warmen Standort fahren, wo das Eis schmelzen kann.
B560A01HP-GST FERNBETÄTIGTER TANKKLAPPENÖFFNER
B560A01HP
B550A01A-AST ZUSÄTZLICHE ERHÖHTE BREMSLEUCHTE
B550A01HP
Zusätzlich zu den niedrig montierten Bremsleuchten auf beiden Selten des Fahrzeugs ist eine erhöhte Bremsleuchte in der Mitte der Heckschelbe installiert. Sie leuchtet bei Batätigung der Bremse auf.
DACHGEPÄCKTRÄGER34 kg
GLEICHMÄSSIG VERTEILT
Zum Verschieben der Querstrebe in die gewünschte Stellung die zwei Schiebeverriegelungstasten (2) an beiden Seiten gleichzeitig eindrücken und festhalten.Sobald die Schiebeverriegelungstasten losgelassen werden, arretiert die Querstrebe in der betreffenden Stellung. VORSICHT: o Die Querstreben müssen montiert werden,
bevor eine Last auf dem Dachgepäckträger transportiert wird.
o Bei Ausstattung des Fahrzeugs mit dem Schiebedach dürfen die Lasten auf demDachgepäckträger nicht so positioniert werden, daß das Öffnen des Schiebedachs dadurch beeinträchtigt werden könnte.
o Für das Beladen mit Frachtgütern oder Gepäck werden die folgenden Werteempfohlen.
o Ladegewichte über 34 kg auf der Dachreling könnten lhr Fahrzeugbeschädigen.
o Um ein Verlieren oder Beschädigen der Gegenstände während der Fahrt zuvermeiden, überprüfen Sie häufig, ob der Dachgepäckträger und die Ladung noch sicher befestigt sind. o Immer mit angemessener
Geschwindigkeit fahren.
o Wird der Dachgepäckträger zu schwer beladen, kann dies die Stabilität IhresFahrzeugs beeinträchtigen.

1-59
EIGENSCHAFTEN DES HYUNDAI

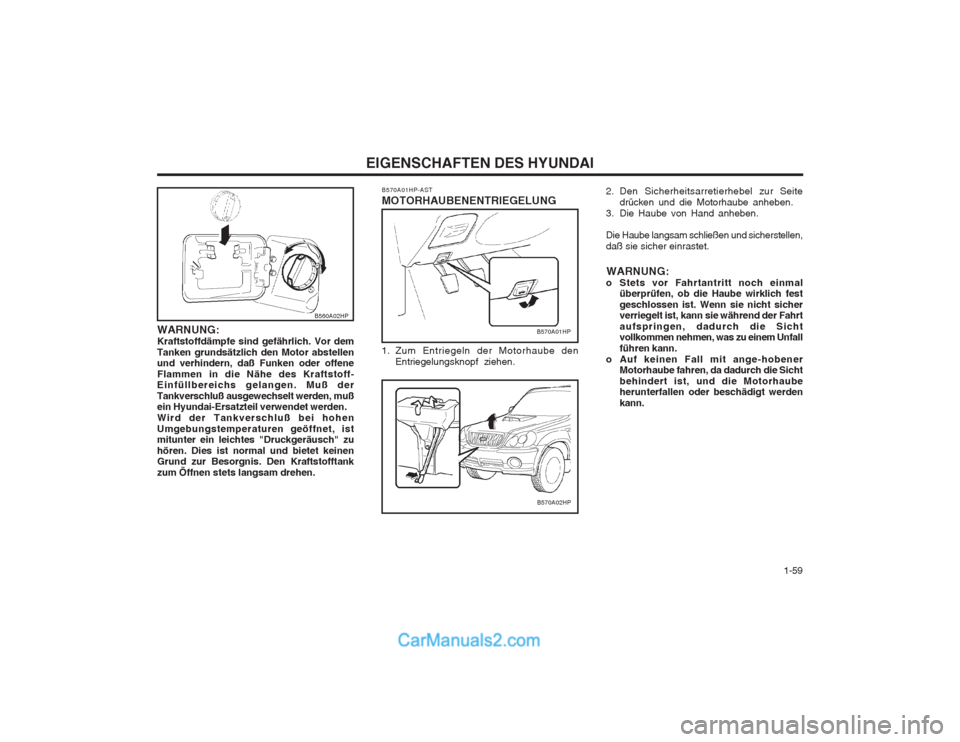

WARNUNG: Kraftstoffdämpfe sind gefährlich. Vor demTanken grundsätzlich den Motor abstellen und verhindern, daß Funken oder offene Flammen in die Nähe des Kraftstoff- Einfüllbereichs gelangen. Muß der Tankverschluß ausgewechselt werden, muß ein Hyundai-Ersatzteil verwendet werden. Wird der Tankverschluß bei hohenUmgebungstemperaturen geöffnet, ist mitunter ein leichtes "Druckgeräusch" zu hören. Dies ist normal und bietet keinen Grund zur Besorgnis. Den Kraftstofftank zum Öffnen stets langsam drehen.
B560A02HP B570A01HP-AST MOTORHAUBENENTRIEGELUNG
1. Zum Entriegeln der Motorhaube den
Entriegelungsknopf ziehen.
B570A01HP
B570A02HP
2. Den Sicherheitsarretierhebel zur Seite drücken und die Motorhaube anheben.
3. Die Haube von Hand anheben. Die Haube langsam schließen und sicherstellen, daß sie sicher einrastet.
WARNUNG:
o Stets vor Fahrtantritt noch einmal überprüfen, ob die Haube wirklich festgeschlossen ist. Wenn sie nicht sicher verriegelt ist, kann sie während der Fahrt aufspringen, dadurch die Sicht vollkommen nehmen, was zu einem Unfall führen kann.
o Auf keinen Fall mit ange-hobener Motorhaube fahren, da dadurch die Sichtbehindert ist, und die Motorhaube herunterfallen oder beschädigt werden kann.

EIGENSCHAFTEN DES HYUNDAI
1-60 B611A01HP-AST ARMSTÜTZE (Falls vorhanden)
B610A01L-GST
Signalhorn Auf das Lenkradpolster drücken, um das Signalhorn ertönen zu lassen. Aus Komfortgründen enthält die Armstütze ein Ablagefach und zwei Getränkehalter.
B610A01HP
B620A01S-AST WARNLEUCHTE AN DER VODEREN
TÜRKANTE (Falls vorhanden) Beim Öffnen der Vordertür leuchtet eine rote Leuchte auf. Diese Leuchte soll das Aus- und Einsteigen erleichtern und gleichzeitig vorbeifahrende Fahrzeuge warnen.
B620A01HP

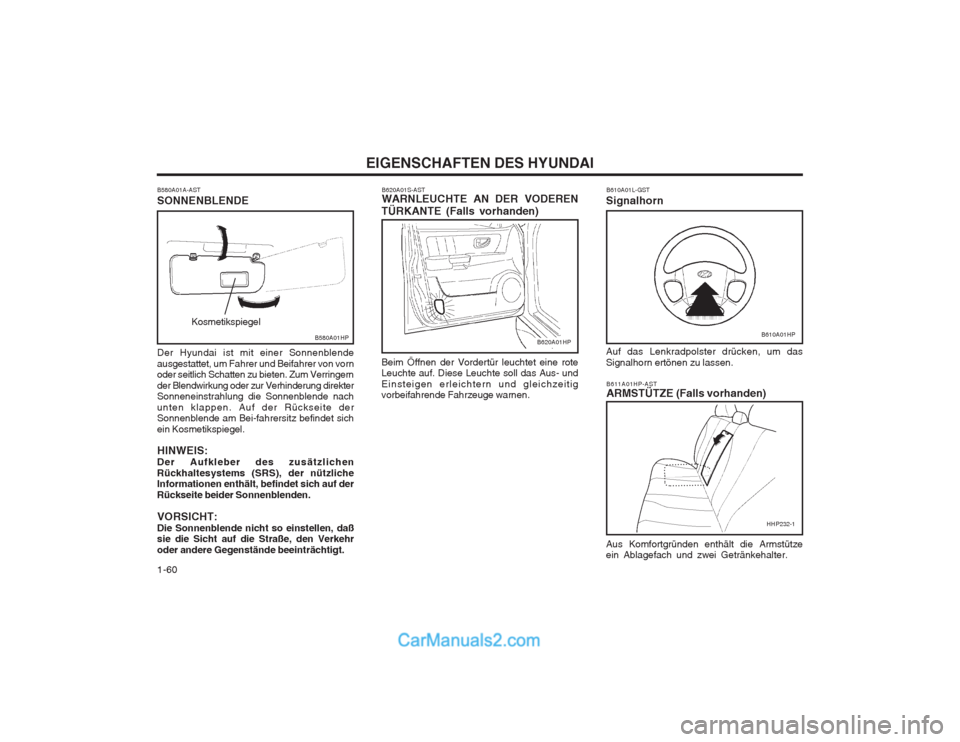

Der Hyundai ist mit einer Sonnenblende ausgestattet, um Fahrer und Beifahrer von vorn oder seitlich Schatten zu bieten. Zum Verringern der Blendwirkung oder zur Verhinderung direkter Sonneneinstrahlung die Sonnenblende nach unten klappen. Auf der Rückseite der Sonnenblende am Bei-fahrersitz befindet sich ein Kosmetikspiegel. HINWEIS: Der Aufkleber des zusätzlichenRückhaltesystems (SRS), der nützliche Informationen enthält, befindet sich auf der Rückseite beider Sonnenblenden. VORSICHT: Die Sonnenblende nicht so einstellen, daß sie die Sicht auf die Straße, den Verkehr oder andere Gegenstände beeinträchtigt.
B580A01A-AST SONNENBLENDE
Kosmetikspiegel
B580A01HP
HHP232-1

1-61
EIGENSCHAFTEN DES HYUNDAI
B600A01HP-GST LENKRAD-KIPPHEBEL
Einstellung des Lenkrads: 1. Den Hebel zum Entriegeln zum Fahrer hinziehen und in dieser Stellung halten.
2. Das Lenkrad in die gewünschte Position anheben bzw. absenken.
3. Nach der Einstellung den Hebel wieder loslassen.
WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren werden, und es besteht ein Unfallrisiko.
B600A01HP

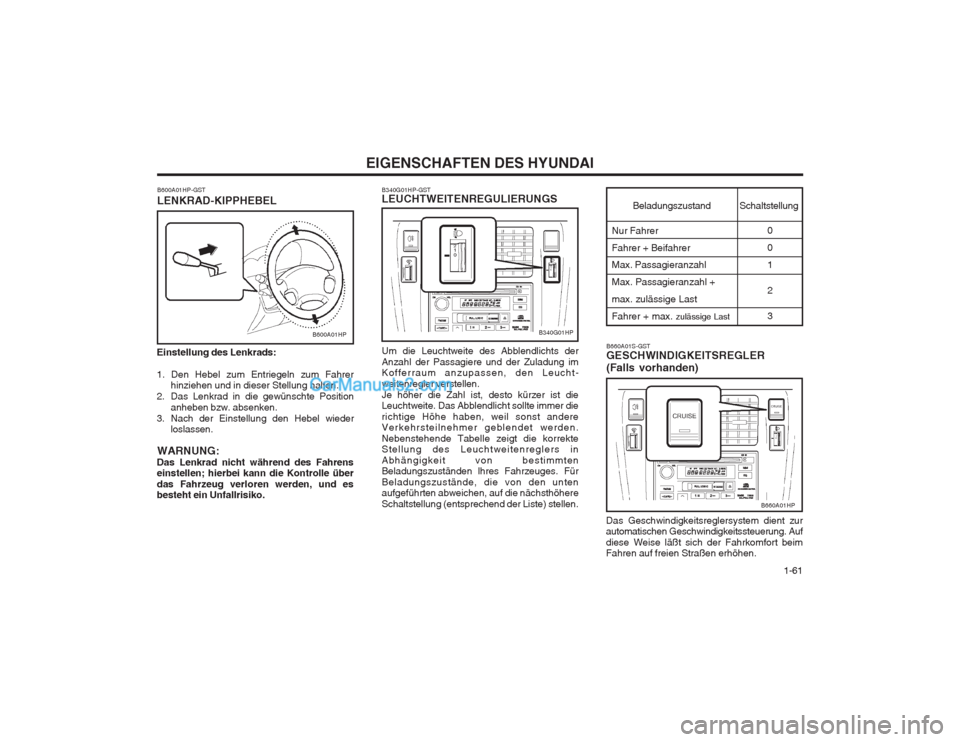

B340G01HP-GST LEUCHTWEITENREGULIERUNGS Um die Leuchtweite des Abblendlichts der Anzahl der Passagiere und der Zuladung im Kofferraum anzupassen, den Leucht- weitenregler verstellen.Je höher die Zahl ist, desto kürzer ist die Leuchtweite. Das Abblendlicht sollte immer die richtige Höhe haben, weil sonst andere Verkehrsteilnehmer geblendet werden. Nebenstehende Tabelle zeigt die korrekte Stellung des Leuchtweitenreglers in Abhängigkeit von bestimmten Beladungszuständen lhres Fahrzeuges. Für Beladungszustände, die von den unten aufgeführten abweichen, auf die nächsthöhere Schaltstellung (entsprechend der Liste) stellen.
B340G01HP Nur Fahrer Fahrer + Beifahrer Max. Passagieranzahl Max. Passagieranzahl +max. zulässige LastFahrer + max.
zulässige Last
0 01 23
Beladungszustand Schaltstellung
B660A01S-GST GESCHWINDIGKEITSREGLER (Falls vorhanden)
B660A01HP
Das Geschwindigkeitsreglersystem dient zur automatischen Geschwindigkeitssteuerung. Auf diese Weise läßt sich der Fahrkomfort beim Fahren auf freien Straßen erhöhen.

EIGENSCHAFTEN DES HYUNDAI
1-62 B660C03L-GST
Aufheben der Geschwindigkeit (Ausschalten des Tempomaten) Loslassen des Gaspedals kehrt das Fahrzeug automatisch zu der zuvor eingestellten Geschwindigkeit zurück.
HINWEIS: Wenn die Fahrzeuggeschwindigkeit um mehr als 15 km/h unter die eingestellte Geschwindigkeit oder unter 40 km/h sinkt, löscht der Geschwindigkeitsregler automatisch die eingestellte Geschwindigkeit.
B660C01HP
o Durch Treten des Bremspedals.
o Durch Treten des Kupplungspedals (bei Schaltgetriebe).
o Durch Stellen des Wählhebels auf [N]
(Automatikgetriebe)
o Durch Verringern der Geschwindigkeit um mehr als 15 km/h unter den voreingestelltenWert.
o Durch Verringern der Fahrgeschwindigkeit auf unter 40 km/h (ca.)
o Durch erneutes Drücken des Hauptschalters.

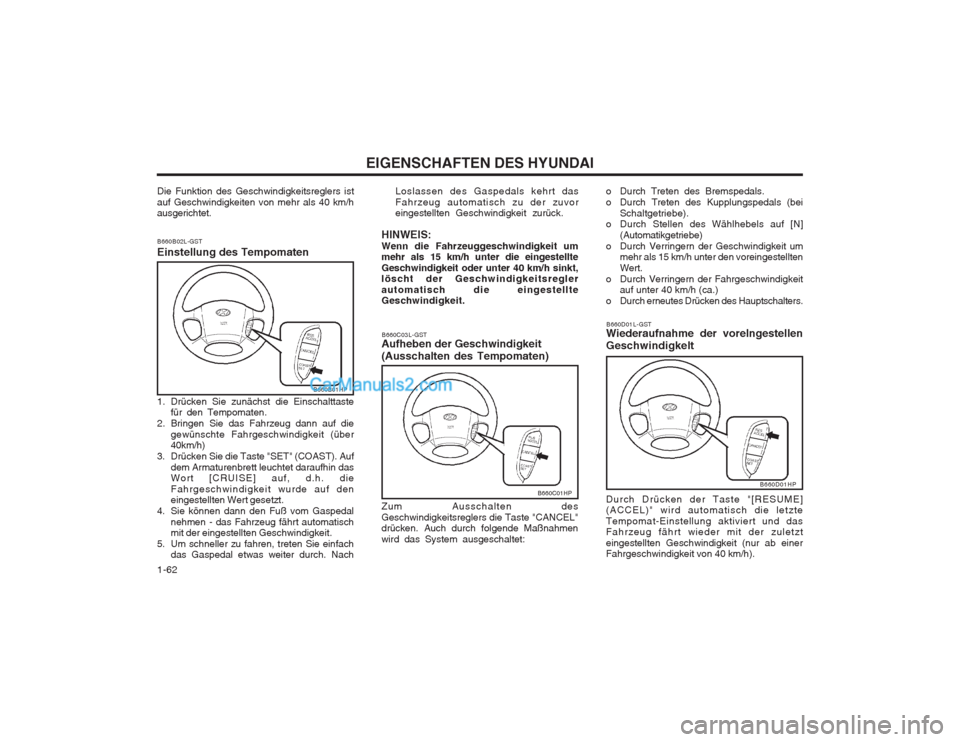

B660B02L-GST Einstellung des Tempomaten
B660B01HP
Die Funktion des Geschwindigkeitsreglers ist auf Geschwindigkeiten von mehr als 40 km/h ausgerichtet.
1. Drücken Sie zunächst die Einschalttaste
für den Tempomaten.
2. Bringen Sie das Fahrzeug dann auf die
gewünschte Fahrgeschwindigkeit (über 40km/h)
3. Drücken Sie die Taste "SET" (COAST). Auf dem Armaturenbrett leuchtet daraufhin dasWort [CRUISE] auf, d.h. die Fahrgeschwindigkeit wurde auf den eingestellten Wert gesetzt.
4. Sie können dann den Fuß vom Gaspedal nehmen - das Fahrzeug fährt automatischmit der eingestellten Geschwindigkeit.
5. Um schneller zu fahren, treten Sie einfach das Gaspedal etwas weiter durch. Nach Zum Ausschalten des Geschwindigkeitsreglers die Taste "CANCEL" drücken. Auch durch folgende Maßnahmen wird das System ausgeschaltet: B660D01L-GST
Wiederaufnahme der vorelngestellen Geschwindigkelt Durch Drücken der Taste "[RESUME] (ACCEL)" wird automatisch die letzte Tempomat-Einstellung aktiviert und das Fahrzeug fährt wieder mit der zuletzt eingestellten Geschwindigkeit (nur ab einer Fahrgeschwindigkeit von 40 km/h).
