Hyundai Terracan 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
100

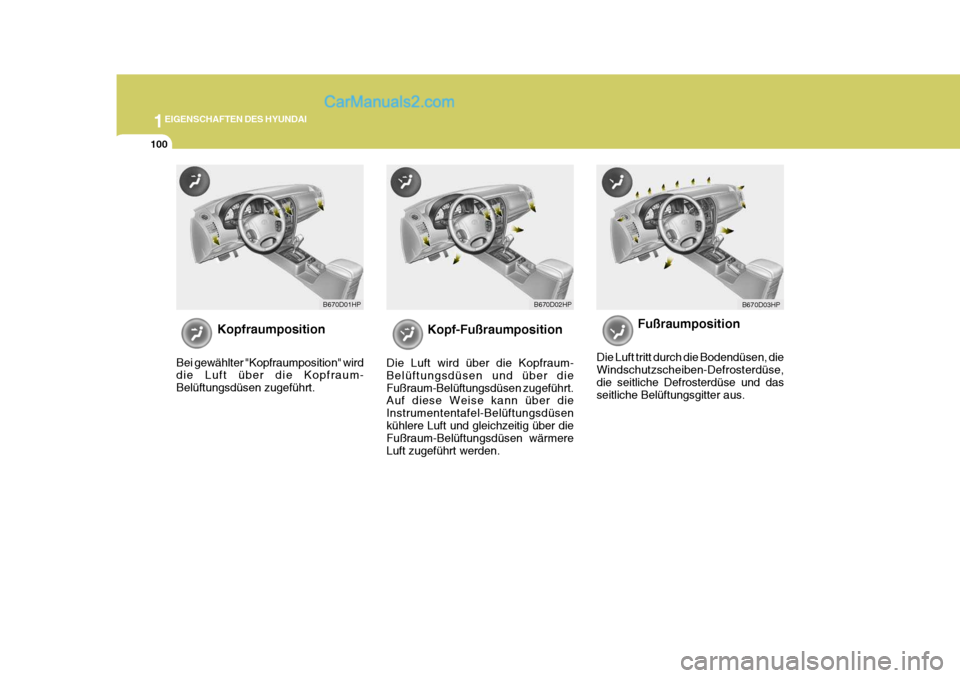

Kopf-Fußraumposition
Die Luft wird über die Kopfraum- Belüftungsdüsen und über dieFußraum-Belüftungsdüsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden. Fußraumposition
Die Luft tritt durch die Bodendüsen, die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und dasseitliche Belüftungsgitter aus.
B670D02HP B670D03HP
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt.
B670D01HP

1
EIGENSCHAFTEN DES HYUNDAI
101

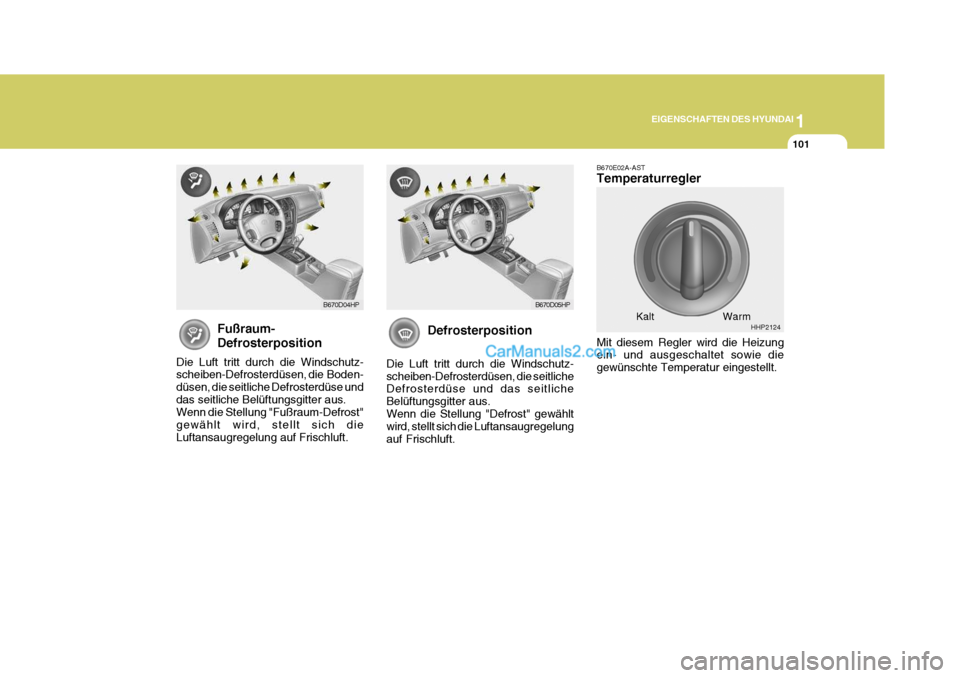

Fußraum- Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden- düsen, die seitliche Defrosterdüse unddas seitliche Belüftungsgitter aus. Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich dieLuftansaugregelung auf Frischluft.
B670D04HP
Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.Wenn die Stellung "Defrost" gewählt wird, stellt sich die Luftansaugregelung auf Frischluft. B670E02A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie die gewünschte Temperatur eingestellt.
Kalt
B670D05HP
HHP2124
Warm

1EIGENSCHAFTEN DES HYUNDAI

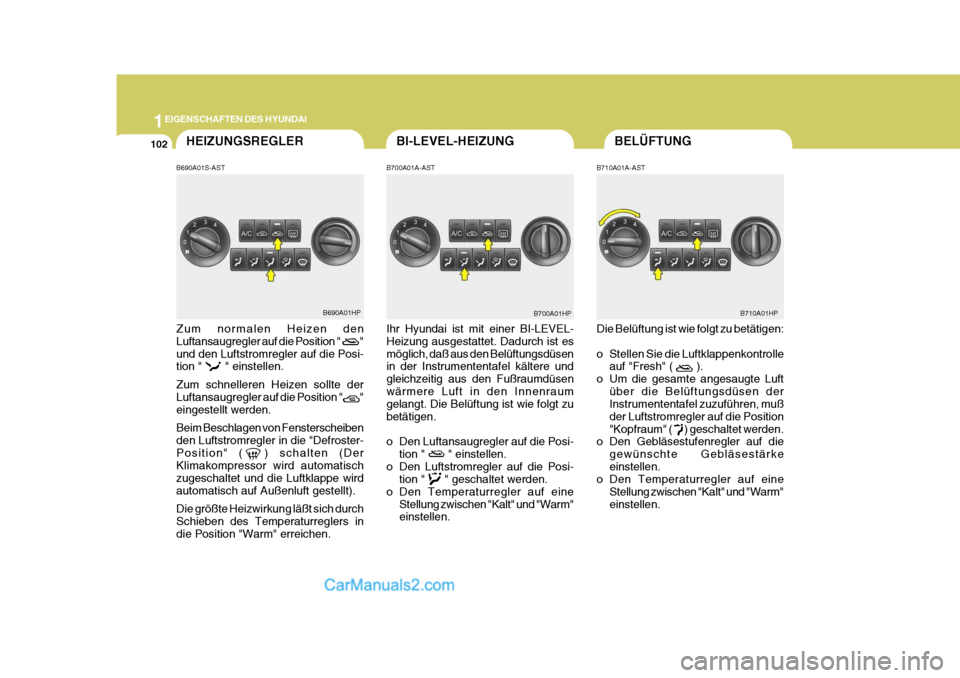

102BELÜFTUNG
B700A01A-AST Ihr Hyundai ist mit einer BI-LEVEL- Heizung ausgestattet. Dadurch ist es möglich, daß aus den Belüftungsdüsen in der Instrumententafel kältere und gleichzeitig aus den Fußraumdüsenwärmere Luft in den Innenraum gelangt. Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion " " einstellen.
o Den Luftstromregler auf die Posi- tion " " geschaltet werden.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen. B710A01A-AST Die Belüftung ist wie folgt zu betätigen:
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position"Kopfraum" ( ) geschaltet werden.
o Den Gebläsestufenregler auf die
gewünschte Gebläsestärkeeinstellen.
o Den Temperaturregler auf eine
Stellung zwischen "Kalt" und "Warm"einstellen.
B700A01HPBI-LEVEL-HEIZUNG
B710A01HPHEIZUNGSREGLER
B690A01S-AST Zum normalen Heizen den Luftansaugregler auf die Position " " und den Luftstromregler auf die Posi- tion " " einstellen. Zum schnelleren Heizen sollte der Luftansaugregler auf die Position " " eingestellt werden. Beim Beschlagen von Fensterscheiben den Luftstromregler in die "Defroster-Position" ( ) schalten (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wirdautomatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen.
B690A01HP

1
EIGENSCHAFTEN DES HYUNDAI

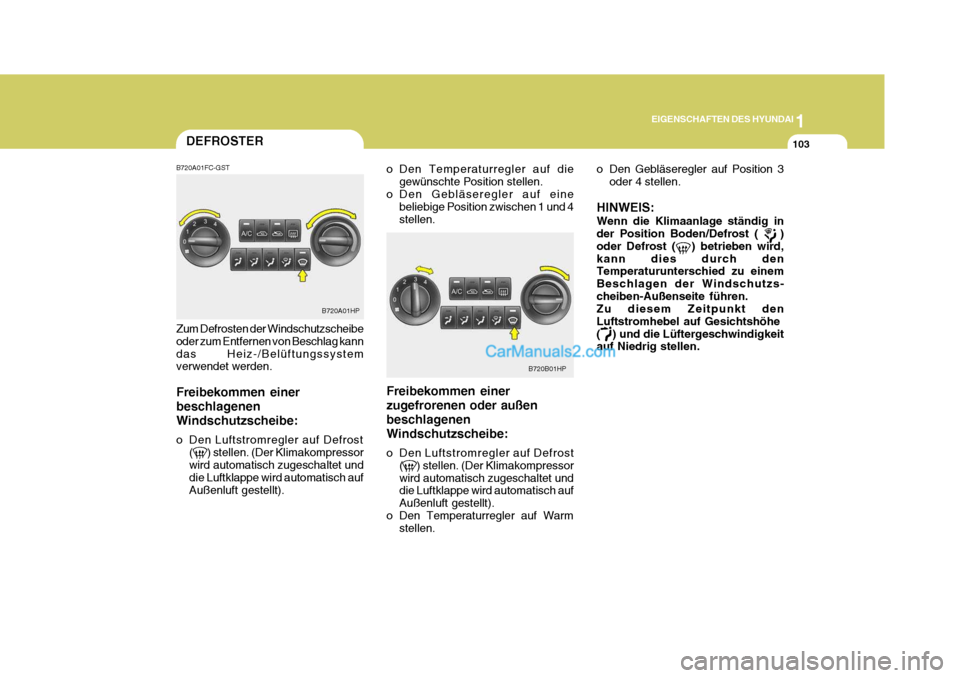

103DEFROSTER
B720A01FC-GST Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschlagenenWindschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt). B720A01HP
o Den Temperaturregler auf die
gewünschte Position stellen.
o Den Gebläseregler auf eine beliebige Position zwischen 1 und 4 stellen. o Den Gebläseregler auf Position 3
oder 4 stellen.
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird,kann dies durch den Temperaturunterschied zu einem Beschlagen der Windschutzs-cheiben-Außenseite führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe( ) und die Lüftergeschwindigkeit auf Niedrig stellen.
B720B01HP
Freibekommen einer zugefrorenen oder außen beschlagenenWindschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt).
o Den Temperaturregler auf Warm stellen.

1EIGENSCHAFTEN DES HYUNDAI

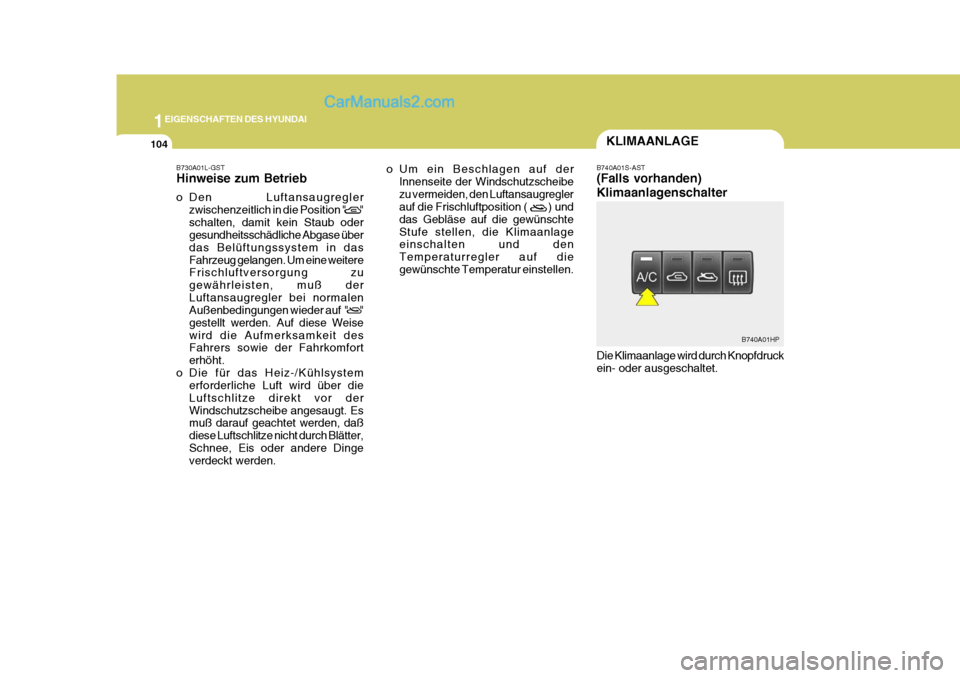

104KLIMAANLAGE
B740A01S-AST (Falls vorhanden) Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet.
B740A01HP
o Um ein Beschlagen auf der
Innenseite der Windschutzscheibe zu vermeiden, den Luftansaugregler auf die Frischluftposition ( ) und das Gebläse auf die gewünschteStufe stellen, die Klimaanlage einschalten und den Temperaturregler auf diegewünschte Temperatur einstellen.
B730A01L-GST Hinweise zum Betrieb
o Den Luftansaugregler
zwischenzeitlich in die Position " " schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in dasFahrzeug gelangen. Um eine weitere Frischluftversorgung zu gewährleisten, muß derLuftansaugregler bei normalen Außenbedingungen wieder auf " " gestellt werden. Auf diese Weisewird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter,Schnee, Eis oder andere Dinge verdeckt werden.

1
EIGENSCHAFTEN DES HYUNDAI
105

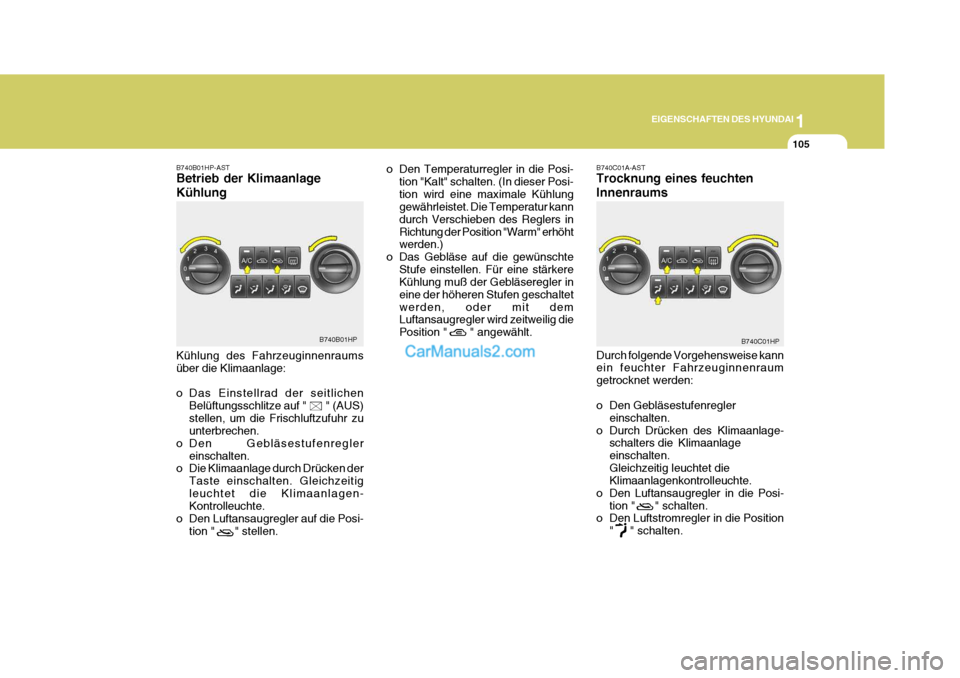

B740B01HP-AST Betrieb der Klimaanlage Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Einstellrad der seitlichen
Belüftungsschlitze auf " " (AUS) stellen, um die Frischluftzufuhr zu unterbrechen.
o Den Gebläsestufenregler einschalten.
o Die Klimaanlage durch Drücken der
Taste einschalten. Gleichzeitig leuchtet die Klimaanlagen- Kontrolleuchte.
o Den Luftansaugregler auf die Posi- tion " " stellen. B740B01HPo Den Temperaturregler in die Posi-
tion "Kalt" schalten. (In dieser Posi- tion wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Verschieben des Reglers inRichtung der Position "Warm" erhöht werden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläseregler in eine der höheren Stufen geschaltetwerden, oder mit dem Luftansaugregler wird zeitweilig die Position " " angewählt. B740C01A-AST Trocknung eines feuchten Innenraums Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden:
o Den Gebläsestufenregler
einschalten.
o Durch Drücken des Klimaanlage- schalters die Klimaanlage einschalten.Gleichzeitig leuchtet die Klimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion " " schalten.
o Den Luftstromregler in die Position
" " schalten.
B740C01HP

1EIGENSCHAFTEN DES HYUNDAI
106

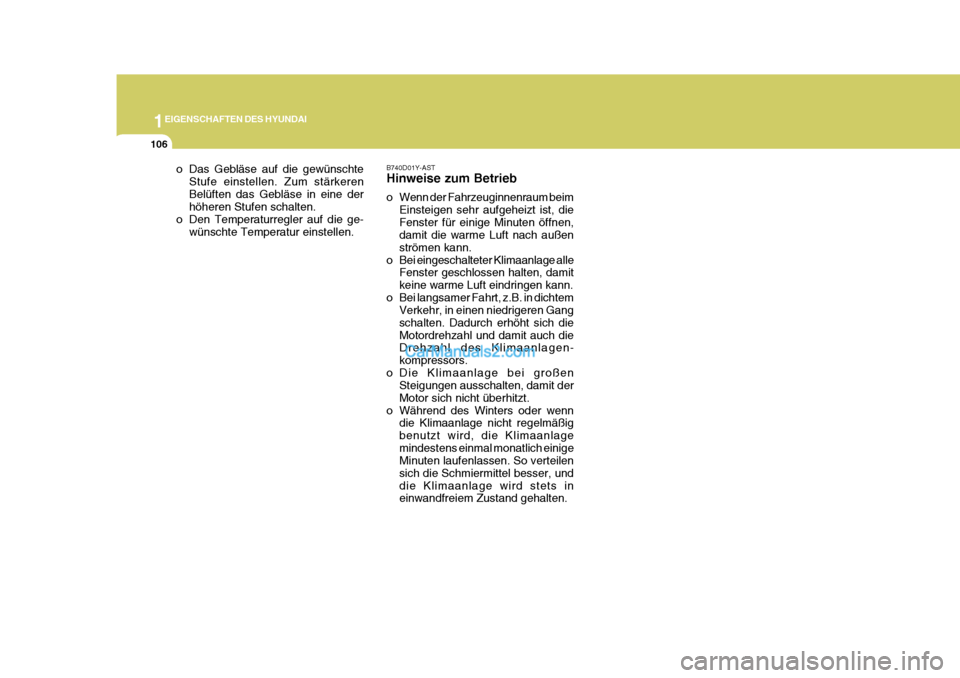

B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beimEinsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.
o Das Gebläse auf die gewünschte
Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die ge- wünschte Temperatur einstellen.

1
EIGENSCHAFTEN DES HYUNDAI

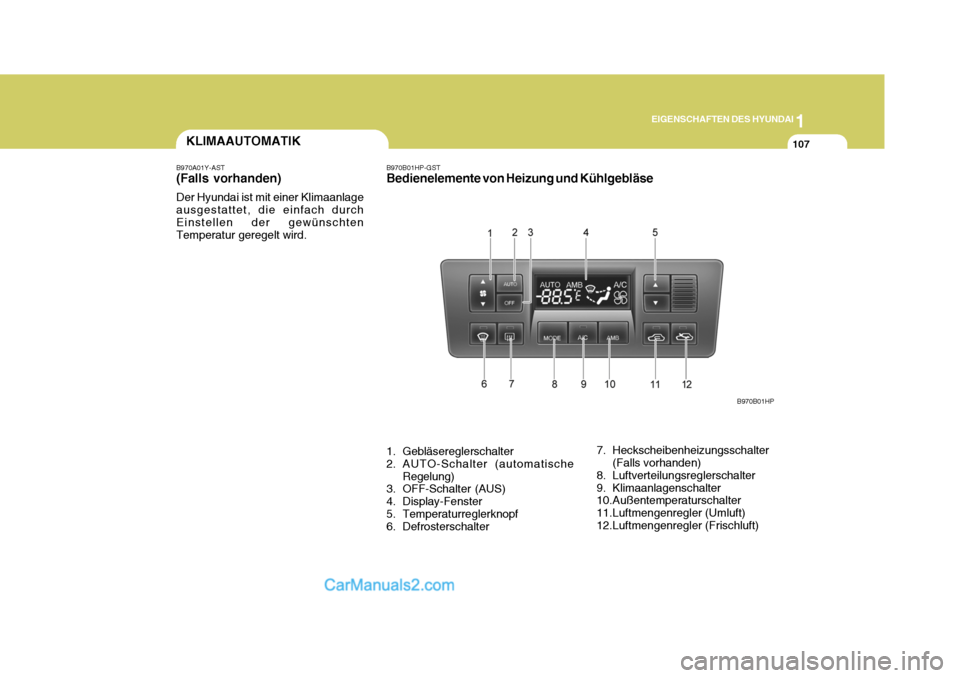

107KLIMAAUTOMATIK
B970A01Y-AST (Falls vorhanden) Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durchEinstellen der gewünschten Temperatur geregelt wird. B970B01HP-GST Bedienelemente von Heizung und Kühlgebläse
1. Gebläsereglerschalter
2. AUTO-Schalter (automatische
Regelung)
3. OFF-Schalter (AUS)
4. Display-Fenster
5. Temperaturreglerknopf
6. Defrosterschalter 7. Heckscheibenheizungsschalter
(Falls vorhanden)
8. Luftverteilungsreglerschalter
9. Klimaanlagenschalter
10.Außentemperaturschalter
11.Luftmengenregler (Umluft)
12.Luftmengenregler (Frischluft) B970B01HP

1EIGENSCHAFTEN DES HYUNDAI
108

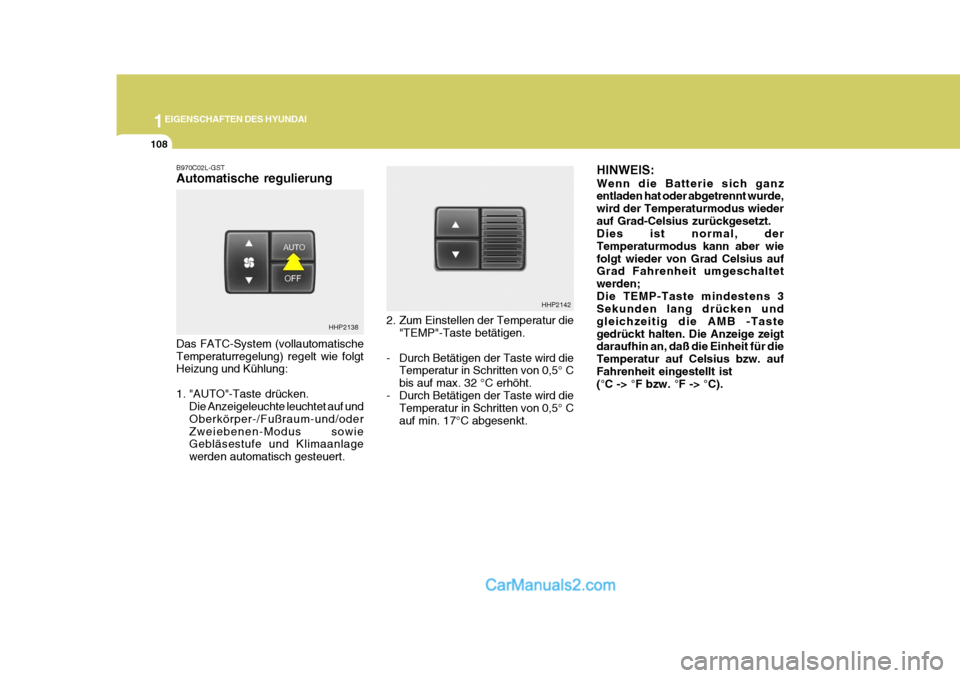

B970C02L-GST Automatische regulierung Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken.
Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oderZweiebenen-Modus sowie Gebläsestufe und Klimaanlage werden automatisch gesteuert. 2. Zum Einstellen der Temperatur die
"TEMP"-Taste betätigen.
- Durch Betätigen der Taste wird die Temperatur in Schritten von 0,5° Cbis auf max. 32 °C erhöht.
- Durch Betätigen der Taste wird die Temperatur in Schritten von 0,5° Cauf min. 17°C abgesenkt. HINWEIS: Wenn die Batterie sich ganz entladen hat oder abgetrennt wurde, wird der Temperaturmodus wiederauf Grad-Celsius zurückgesetzt. Dies ist normal, der Temperaturmodus kann aber wiefolgt wieder von Grad Celsius auf Grad Fahrenheit umgeschaltet werden;Die TEMP-Taste mindestens 3 Sekunden lang drücken und gleichzeitig die AMB -Tastegedrückt halten. Die Anzeige zeigt daraufhin an, daß die Einheit für die Temperatur auf Celsius bzw. aufFahrenheit eingestellt ist (°C -> °F bzw. °F -> °C).
HHP2138
HHP2142

1
EIGENSCHAFTEN DES HYUNDAI
109

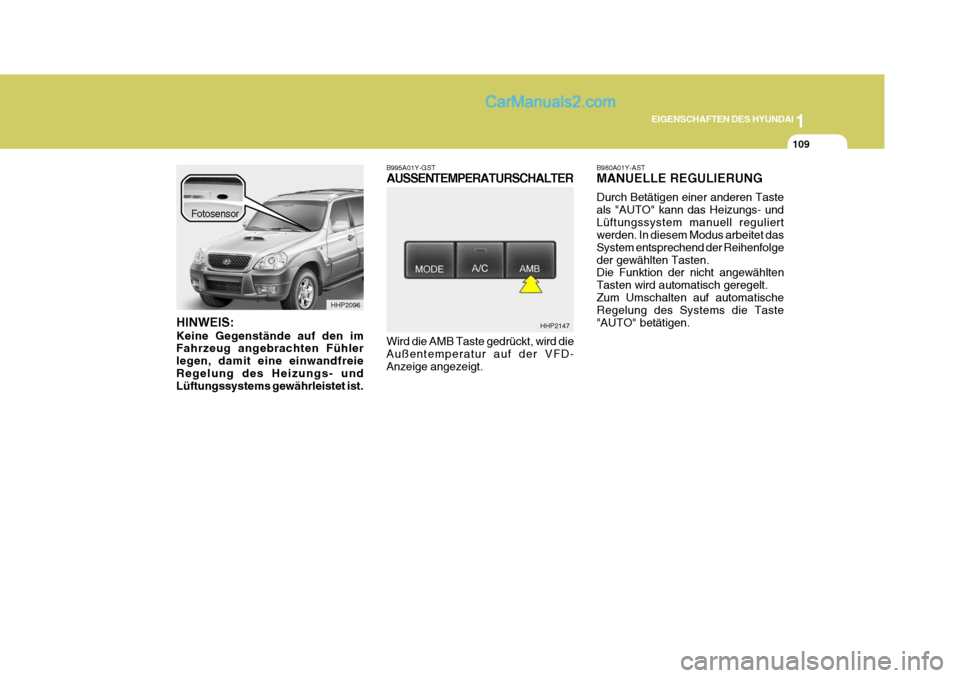

HINWEIS: Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen, damit eine einwandfreieRegelung des Heizungs- und Lüftungssystems gewährleistet ist. B995A01Y-GST AUSSENTEMPERATURSCHALTER
B980A01Y-ASTMANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- undLüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolgeder gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.
HHP2096
Wird die AMB Taste gedrückt, wird die Außentemperatur auf der VFD- Anzeige angezeigt. HHP2147
Fotosensor
