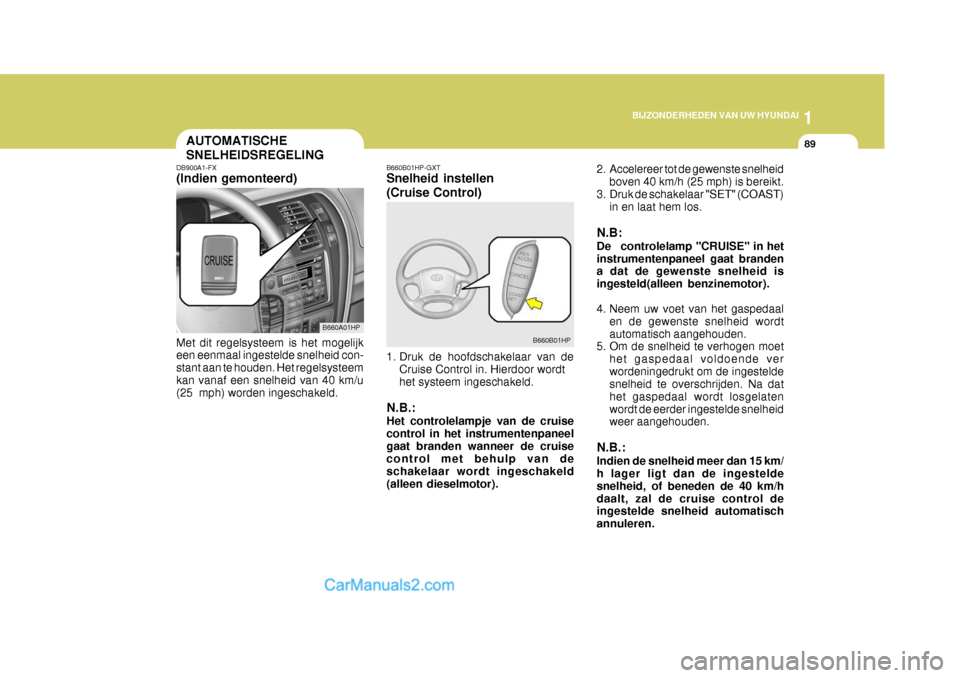

Hyundai Terracan 2005 Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
89
2. Accelereer tot de gewenste snelheid boven 40 km/h (25 mph) is bereikt.
3. Druk de schakelaar "SET" (COAST) in en laat hem los.
N.B:
De controlelamp "CRUISE" in het instrumentenpaneel gaat branden a dat de gewenste snelheid is ingesteld(alleen benzinemotor).
4. Neem uw voet van het gaspedaal en de gewenste snelheid wordt automatisch aangehouden.
5. Om de snelheid te verhogen moet
het gaspedaal voldoende verwordeningedrukt om de ingestelde snelheid te overschrijden. Na dat het gaspedaal wordt losgelatenwordt de eerder ingestelde snelheid weer aangehouden.
N.B.: Indien de snelheid meer dan 15 km/ h lager ligt dan de ingestelde snelheid, of beneden de 40 km/hdaalt, zal de cruise control de ingestelde snelheid automatisch annuleren.AUTOMATISCHE SNELHEIDSREGELING
DB900A1-FX (Indien gemonteerd) Met dit regelsysteem is het mogelijk een eenmaal ingestelde snelheid con- stant aan te houden. Het regelsysteemkan vanaf een snelheid van 40 km/u (25 mph) worden ingeschakeld.
B660A01HP B660B01HP-GXT Snelheid instellen (Cruise Control)
1. Druk de hoofdschakelaar van de Cruise Control in. Hierdoor wordt het systeem ingeschakeld.
N.B.: Het controlelampje van de cruise control in het instrumentenpaneelgaat branden wanneer de cruise control met behulp van de schakelaar wordt ingeschakeld(alleen dieselmotor).
B660B01HP

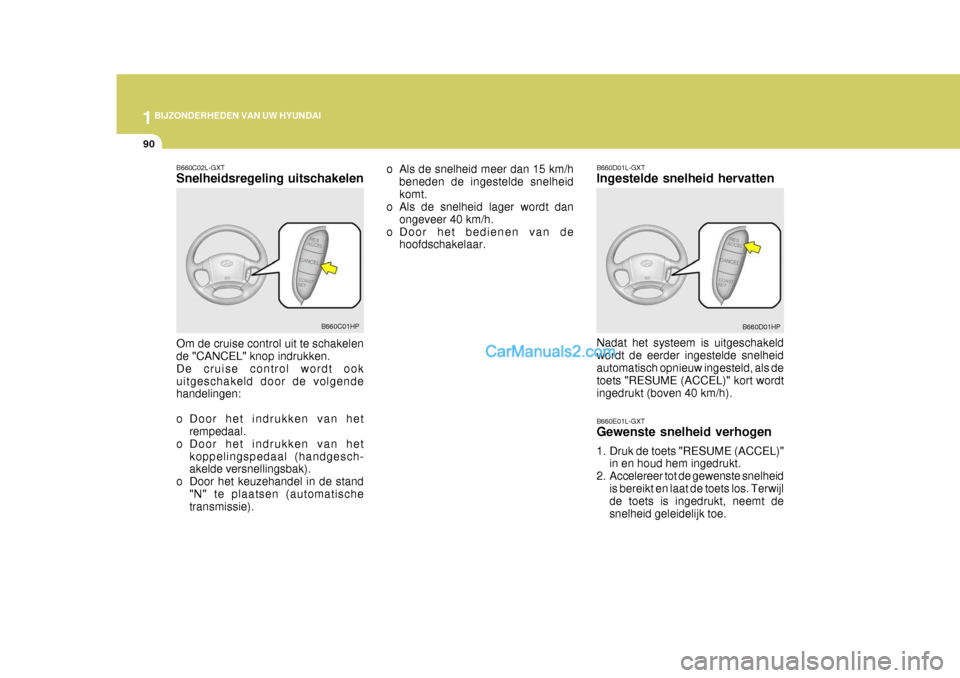

1BIJZONDERHEDEN VAN UW HYUNDAI
90
o Als de snelheid meer dan 15 km/hbeneden de ingestelde snelheid komt.
o Als de snelheid lager wordt dan
ongeveer 40 km/h.
o Door het bedienen van de hoofdschakelaar.
B660C02L-GXT Snelheidsregeling uitschakelen Om de cruise control uit te schakelen de "CANCEL" knop indrukken. De cruise control wordt ookuitgeschakeld door de volgende handelingen:
o Door het indrukken van het
rempedaal.
o Door het indrukken van het koppelingspedaal (handgesch- akelde versnellingsbak).
o Door het keuzehandel in de stand "N" te plaatsen (automatischetransmissie).
B660C01HP B660D01L-GXT Ingestelde snelheid hervatten B660E01L-GXT Gewenste snelheid verhogen
1. Druk de toets "RESUME (ACCEL)"
in en houd hem ingedrukt.
2. Accelereer tot de gewenste snelheid is bereikt en laat de toets los. Terwijl de toets is ingedrukt, neemt de snelheid geleidelijk toe.
Nadat het systeem is uitgeschakeldwordt de eerder ingestelde snelheid automatisch opnieuw ingesteld, als de toets "RESUME (ACCEL)" kort wordtingedrukt (boven 40 km/h).B660D01HP

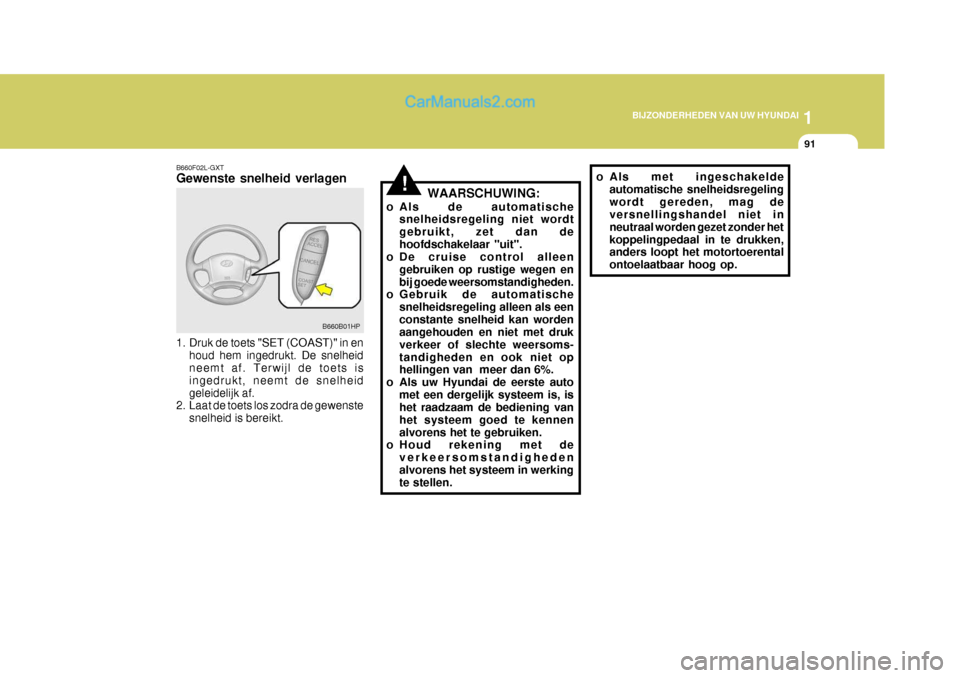

1
BIJZONDERHEDEN VAN UW HYUNDAI
91
o Als met ingeschakelde
automatische snelheidsregeling wordt gereden, mag de versnellingshandel niet in neutraal worden gezet zonder hetkoppelingpedaal in te drukken, anders loopt het motortoerental ontoelaatbaar hoog op.
B660F02L-GXT Gewenste snelheid verlagen
1. Druk de toets "SET (COAST)" in en
houd hem ingedrukt. De snelheid neemt af. Terwijl de toets is ingedrukt, neemt de snelheidgeleidelijk af.
2. Laat de toets los zodra de gewenste
snelheid is bereikt.
B660B01HP
!WAARSCHUWING:
o Als de automatische snelheidsregeling niet wordt gebruikt, zet dan dehoofdschakelaar "uit".
o De cruise control alleen
gebruiken op rustige wegen enbij goede weersomstandigheden.
o Gebruik de automatische
snelheidsregeling alleen als eenconstante snelheid kan worden aangehouden en niet met druk verkeer of slechte weersoms-tandigheden en ook niet op hellingen van meer dan 6%.
o Als uw Hyundai de eerste auto met een dergelijk systeem is, ishet raadzaam de bediening van het systeem goed te kennenalvorens het te gebruiken.
o Houd rekening met de
verkeersomstandighedenalvorens het systeem in werking te stellen.

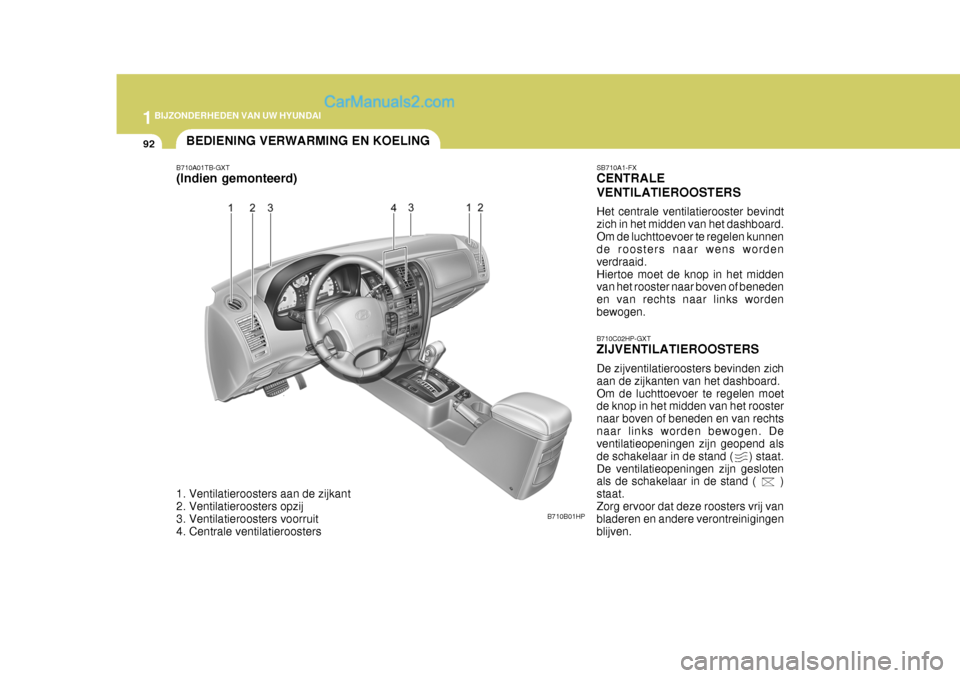

1BIJZONDERHEDEN VAN UW HYUNDAI
92BEDIENING VERWARMING EN KOELING
B710B01HP
B710A01TB-GXT (Indien gemonteerd)
1. Ventilatieroosters aan de zijkant
2. Ventilatieroosters opzij
3. Ventilatieroosters voorruit
4. Centrale ventilatieroosters SB710A1-FX CENTRALE VENTILATIEROOSTERS Het centrale ventilatierooster bevindt zich in het midden van het dashboard.Om de luchttoevoer te regelen kunnen de roosters naar wens worden verdraaid.Hiertoe moet de knop in het midden van het rooster naar boven of beneden en van rechts naar links wordenbewogen. B710C02HP-GXT ZIJVENTILATIEROOSTERS De zijventilatieroosters bevinden zich aan de zijkanten van het dashboard.Om de luchttoevoer te regelen moet de knop in het midden van het rooster naar boven of beneden en van rechtsnaar links worden bewogen. De ventilatieopeningen zijn geopend als de schakelaar in de stand ( ) staat.De ventilatieopeningen zijn gesloten als de schakelaar in de stand ( ) staat.Zorg ervoor dat deze roosters vrij van bladeren en andere verontreinigingen blijven.

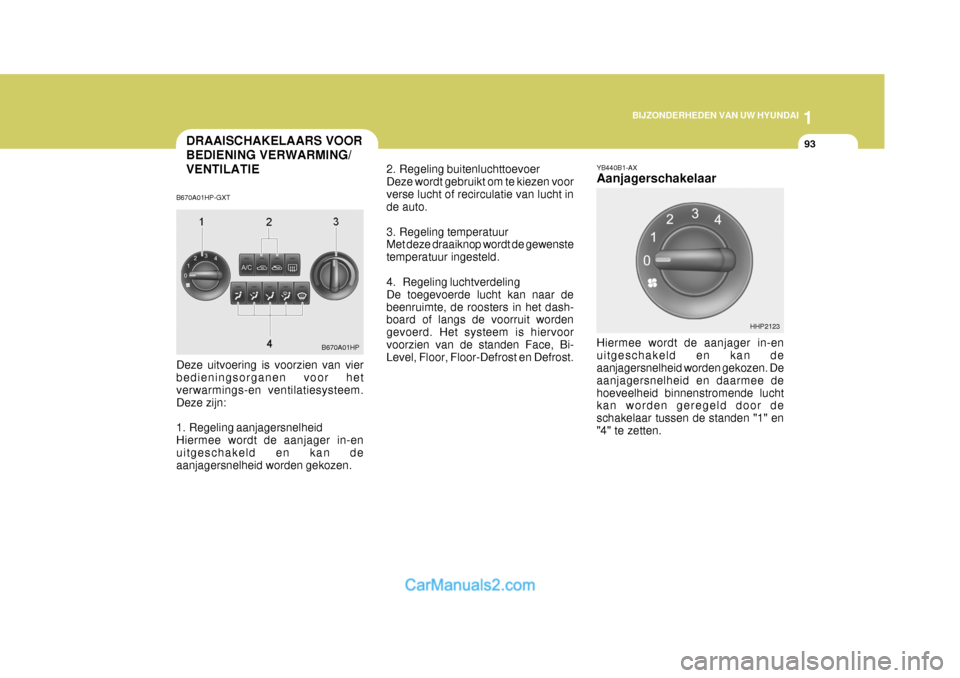

1
BIJZONDERHEDEN VAN UW HYUNDAI
93DRAAISCHAKELAARS VOOR BEDIENING VERWARMING/VENTILATIE
B670A01HP
B670A01HP-GXT Deze uitvoering is voorzien van vier bedieningsorganen voor het verwarmings-en ventilatiesysteem. Deze zijn:
1. Regeling aanjagersnelheid Hiermee wordt de aanjager in-enuitgeschakeld en kan de aanjagersnelheid worden gekozen. 2. Regeling buitenluchttoevoer Deze wordt gebruikt om te kiezen voorverse lucht of recirculatie van lucht in de auto.
3. Regeling temperatuur Met deze draaiknop wordt de gewenste temperatuur ingesteld.
4. Regeling luchtverdeling De toegevoerde lucht kan naar debeenruimte, de roosters in het dash- board of langs de voorruit worden gevoerd. Het systeem is hiervoorvoorzien van de standen Face, Bi- Level, Floor, Floor-Defrost en Defrost.
YB440B1-AX Aanjagerschakelaar Hiermee wordt de aanjager in-en uitgeschakeld en kan de aanjagersnelheid worden gekozen. De aanjagersnelheid en daarmee dehoeveelheid binnenstromende lucht kan worden geregeld door de schakelaar tussen de standen "1" en"4" te zetten.
HHP2123

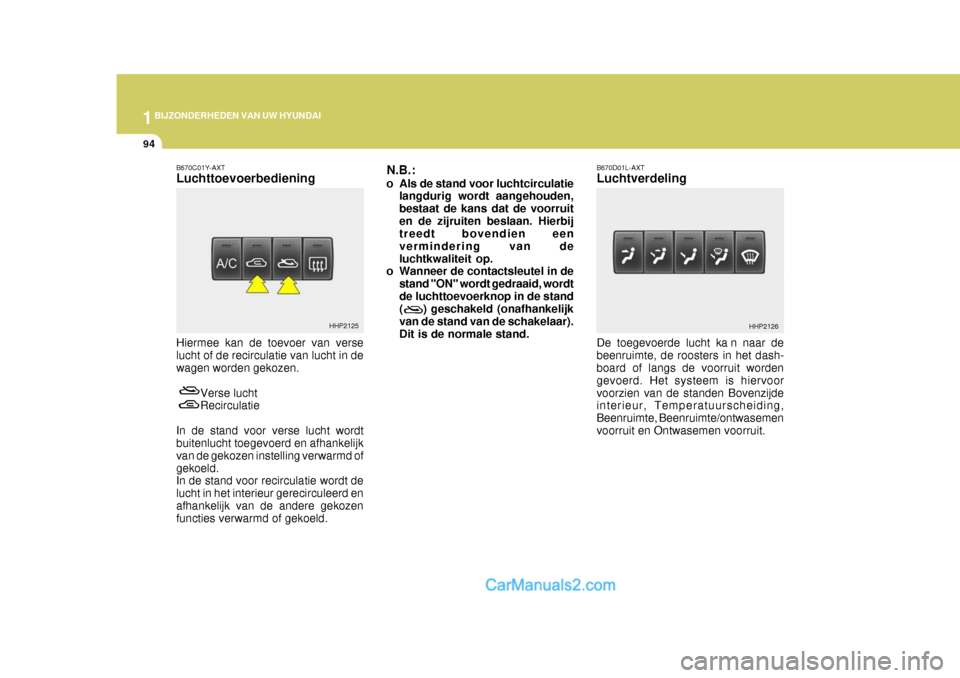

1BIJZONDERHEDEN VAN UW HYUNDAI
94
HHP2125
B670C01Y-AXT Luchttoevoerbediening Hiermee kan de toevoer van verse lucht of de recirculatie van lucht in de wagen worden gekozen.
Verse luchtRecirculatie
In de stand voor verse lucht wordtbuitenlucht toegevoerd en afhankelijk van de gekozen instelling verwarmd ofgekoeld. In de stand voor recirculatie wordt de lucht in het interieur gerecirculeerd enafhankelijk van de andere gekozen functies verwarmd of gekoeld. B670D01L-AXT Luchtverdeling
De toegevoerde lucht ka n naar de beenruimte, de roosters in het dash- board of langs de voorruit worden gevoerd. Het systeem is hiervoorvoorzien van de standen Bovenzijde interieur, Temperatuurscheiding, Beenruimte, Beenruimte/ontwasemenvoorruit en Ontwasemen voorruit.
N.B.:
o Als de stand voor luchtcirculatie
langdurig wordt aangehouden, bestaat de kans dat de voorruiten de zijruiten beslaan. Hierbij treedt bovendien een vermindering van deluchtkwaliteit op.
o Wanneer de contactsleutel in de
stand "ON" wordt gedraaid, wordtde luchttoevoerknop in de stand ( ) geschakeld (onafhankelijk van de stand van de schakelaar).Dit is de normale stand.
HHP2126

1
BIJZONDERHEDEN VAN UW HYUNDAI
95

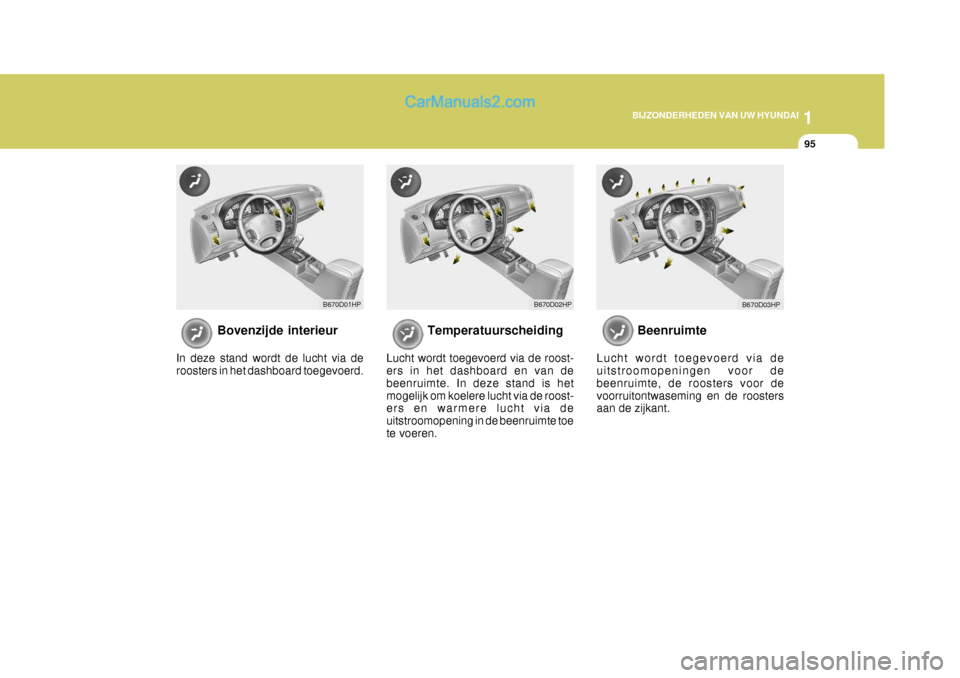

Bovenzijde interieur
In deze stand wordt de lucht via de roosters in het dashboard toegevoerd. Temperatuurscheiding
Lucht wordt toegevoerd via de roost-ers in het dashboard en van de beenruimte. In deze stand is hetmogelijk om koelere lucht via de roost- ers en warmere lucht via de uitstroomopening in de beenruimte toete voeren. Beenruimte
Lucht wordt toegevoerd via de uitstroomopeningen voor de beenruimte, de roosters voor devoorruitontwaseming en de roosters aan de zijkant.
B670D01HP B670D02HP
B670D03HP

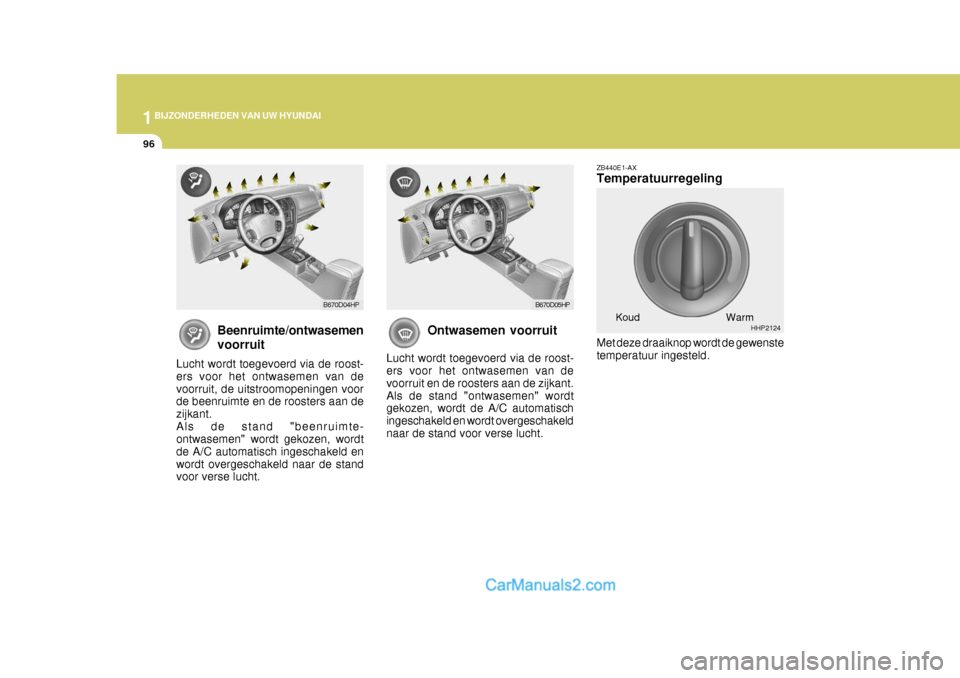

1BIJZONDERHEDEN VAN UW HYUNDAI
96
HHP2124
Beenruimte/ontwasemen voorruit
Lucht wordt toegevoerd via de roost- ers voor het ontwasemen van devoorruit, de uitstroomopeningen voor de beenruimte en de roosters aan de zijkant.Als de stand "beenruimte- ontwasemen" wordt gekozen, wordt de A/C automatisch ingeschakeld enwordt overgeschakeld naar de stand voor verse lucht. Ontwasemen voorruit
Lucht wordt toegevoerd via de roost-ers voor het ontwasemen van de voorruit en de roosters aan de zijkant.Als de stand "ontwasemen" wordt gekozen, wordt de A/C automatisch ingeschakeld en wordt overgeschakeldnaar de stand voor verse lucht. ZB440E1-AX Temperatuurregeling Met deze draaiknop wordt de gewenste temperatuur ingesteld.
B670D04HP
B670D05HP
Koud Warm

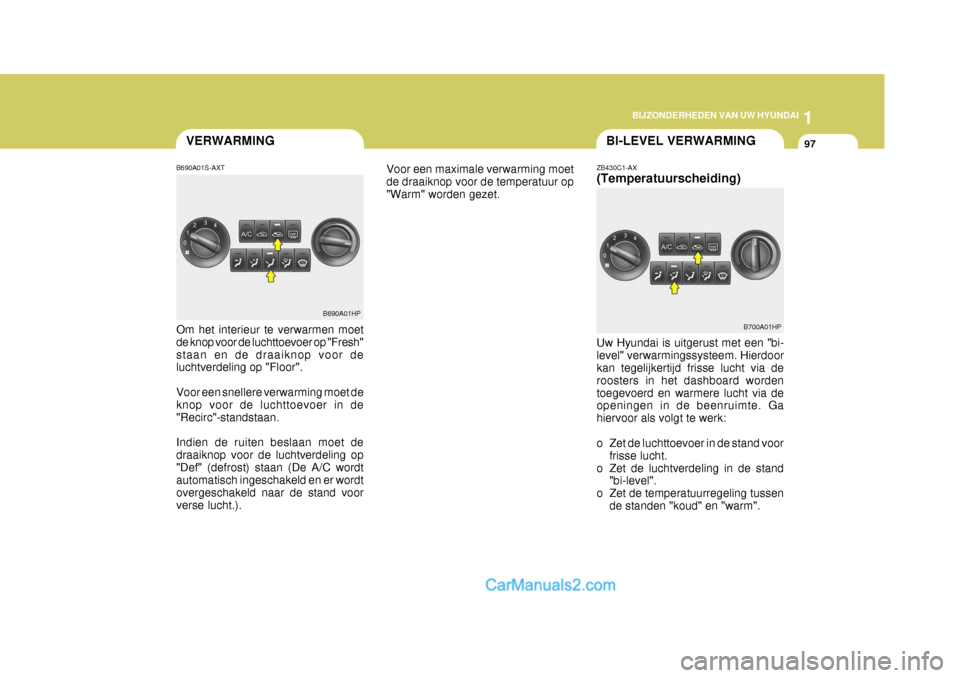

1
BIJZONDERHEDEN VAN UW HYUNDAI
97
B690A01HP
BI-LEVEL VERWARMINGVERWARMING
B690A01S-AXT Om het interieur te verwarmen moet de knop voor de luchttoevoer op "Fresh"staan en de draaiknop voor de luchtverdeling op "Floor". Voor een snellere verwarming moet de knop voor de luchttoevoer in de "Recirc"-standstaan. Indien de ruiten beslaan moet de draaiknop voor de luchtverdeling op"Def" (defrost) staan (De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar de stand voorverse lucht.). Voor een maximale verwarming moetde draaiknop voor de temperatuur op"Warm" worden gezet.
ZB430C1-AX (Temperatuurscheiding) Uw Hyundai is uitgerust met een "bi- level" verwarmingssysteem. Hierdoor kan tegelijkertijd frisse lucht via de roosters in het dashboard wordentoegevoerd en warmere lucht via de openingen in de beenruimte. Ga hiervoor als volgt te werk:
o Zet de luchttoevoer in de stand voor
frisse lucht.
o Zet de luchtverdeling in de stand "bi-level".
o Zet de temperatuurregeling tussen de standen "koud" en "warm".
B700A01HP

1BIJZONDERHEDEN VAN UW HYUNDAI

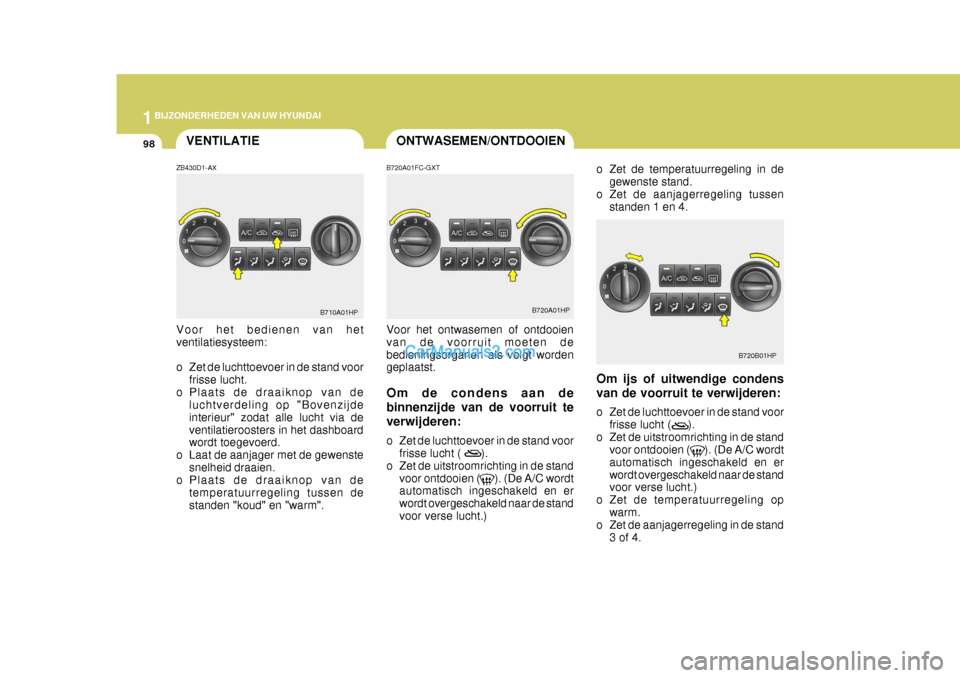

98ONTWASEMEN/ONTDOOIEN
B720A01HP
B720B01HP
VENTILATIEB720A01FC-GXT Voor het ontwasemen of ontdooien van de voorruit moeten debedieningsorganen als volgt worden geplaatst. Om de condens aan de binnenzijde van de voorruit teverwijderen:
o Zet de luchttoevoer in de stand voorfrisse lucht ( ).
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar de standvoor verse lucht.) o Zet de temperatuurregeling in de
gewenste stand.
o Zet de aanjagerregeling tussen standen 1 en 4.
Om ijs of uitwendige condens van de voorruit te verwijderen:
o Zet de luchttoevoer in de stand voor frisse lucht ( ).
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en erwordt overgeschakeld naar de stand voor verse lucht.)
o Zet de temperatuurregeling op
warm.
o Zet de aanjagerregeling in de stand
3 of 4.
ZB430D1-AX Voor het bedienen van het ventilatiesysteem:
o Zet de luchttoevoer in de stand voor
frisse lucht.
o Plaats de draaiknop van de luchtverdeling op "Bovenzijde interieur" zodat alle lucht via deventilatieroosters in het dashboard wordt toegevoerd.
o Laat de aanjager met de gewenste snelheid draaien.
o Plaats de draaiknop van de
temperatuurregeling tussen de standen "koud" en "warm". B710A01HP
