Hyundai Terracan 2005 Handleiding (in Dutch)

1

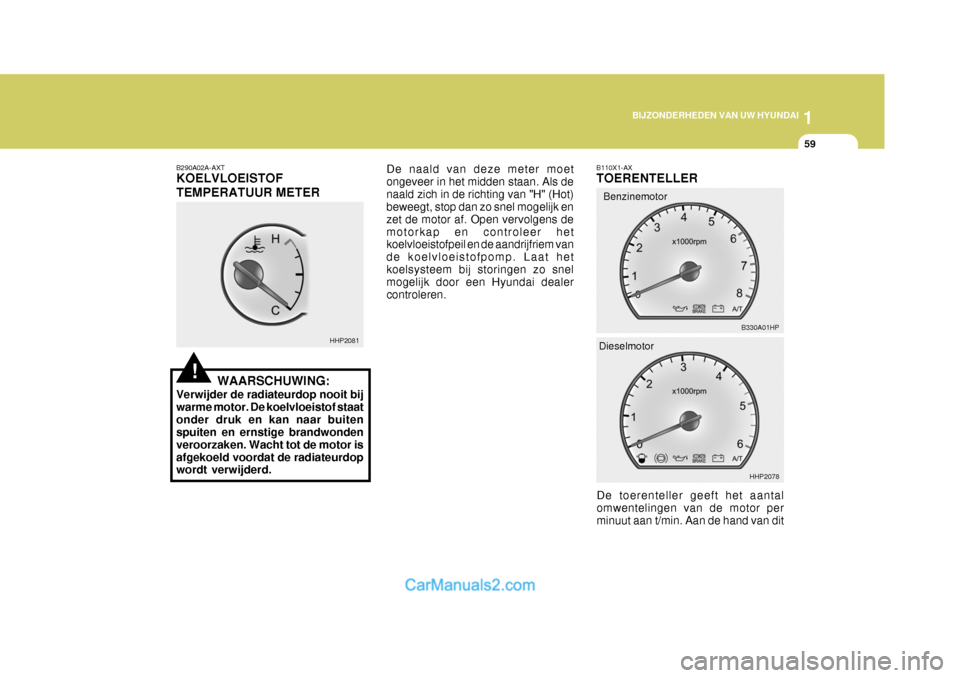

BIJZONDERHEDEN VAN UW HYUNDAI
59
Benzinemotor
B330A01HP
HHP2078
Dieselmotor
HHP2081
!
B290A02A-AXT KOELVLOEISTOF TEMPERATUUR METER
WAARSCHUWING:
Verwijder de radiateurdop nooit bij warme motor. De koelvloeistof staatonder druk en kan naar buiten spuiten en ernstige brandwonden veroorzaken. Wacht tot de motor isafgekoeld voordat de radiateurdop wordt verwijderd. De naald van deze meter moet ongeveer in het midden staan. Als denaald zich in de richting van "H" (Hot) beweegt, stop dan zo snel mogelijk en zet de motor af. Open vervolgens demotorkap en controleer het koelvloeistofpeil en de aandrijfriem van de koelvloeistofpomp. Laat hetkoelsysteem bij storingen zo snel mogelijk door een Hyundai dealer controleren.
B110X1-AX TOERENTELLER
De toerenteller geeft het aantal omwentelingen van de motor per minuut aan t/min. Aan de hand van dit

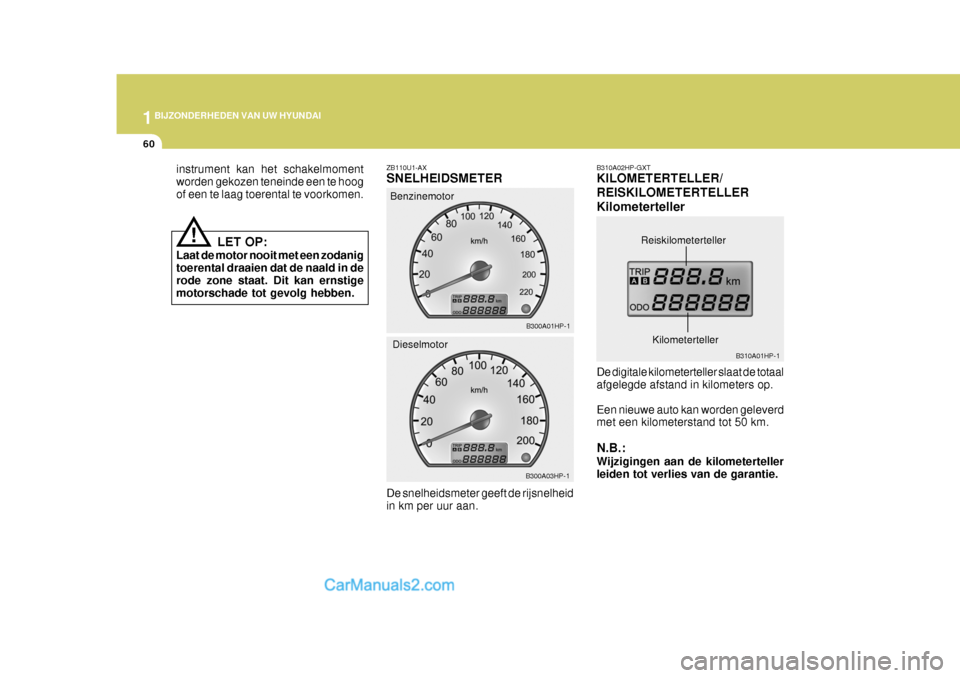

1BIJZONDERHEDEN VAN UW HYUNDAI
60
!
LET OP:
Laat de motor nooit met een zodanig toerental draaien dat de naald in derode zone staat. Dit kan ernstige motorschade tot gevolg hebben.
instrument kan het schakelmoment worden gekozen teneinde een te hoogof een te laag toerental te voorkomen.
ZB110U1-AX SNELHEIDSMETER De snelheidsmeter geeft de rijsnelheid in km per uur aan.
B300A01HP-1
B300A03HP-1
Benzinemotor
Dieselmotor B310A02HP-GXT KILOMETERTELLER/ REISKILOMETERTELLERKilometerteller
B310A01HP-1
De digitale kilometerteller slaat de totaal afgelegde afstand in kilometers op. Een nieuwe auto kan worden geleverd met een kilometerstand tot 50 km. N.B.: Wijzigingen aan de kilometerteller leiden tot verlies van de garantie. Reiskilometerteller
Kilometerteller

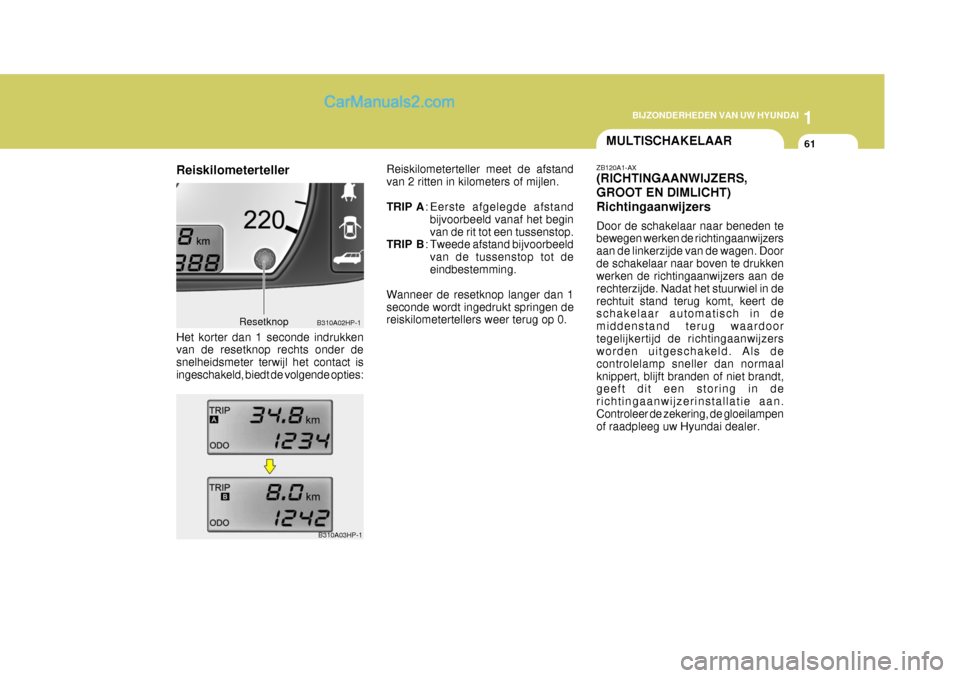

1
BIJZONDERHEDEN VAN UW HYUNDAI
61MULTISCHAKELAAR
B310A02HP-1
Resetknop
Reiskilometerteller Het korter dan 1 seconde indrukken van de resetknop rechts onder de snelheidsmeter terwijl het contact isingeschakeld, biedt de volgende opties: ZB120A1-AX (RICHTINGAANWIJZERS, GROOT EN DIMLICHT)Richtingaanwijzers Door de schakelaar naar beneden te bewegen werken de richtingaanwijzers aan de linkerzijde van de wagen. Doorde schakelaar naar boven te drukken werken de richtingaanwijzers aan de rechterzijde. Nadat het stuurwiel in derechtuit stand terug komt, keert de schakelaar automatisch in de middenstand terug waardoortegelijkertijd de richtingaanwijzers worden uitgeschakeld. Als de controlelamp sneller dan normaalknippert, blijft branden of niet brandt, geeft dit een storing in de richtingaanwijzerinstallatie aan.Controleer de zekering, de gloeilampen of raadpleeg uw Hyundai dealer.
Reiskilometerteller meet de afstand van 2 ritten in kilometers of mijlen. TRIP A
: Eerste afgelegde afstand
bijvoorbeeld vanaf het begin van de rit tot een tussenstop.
TRIP B : Tweede afstand bijvoorbeeld
van de tussenstop tot deeindbestemming.
Wanneer de resetknop langer dan 1seconde wordt ingedrukt springen de reiskilometertellers weer terug op 0.
B310A03HP-1

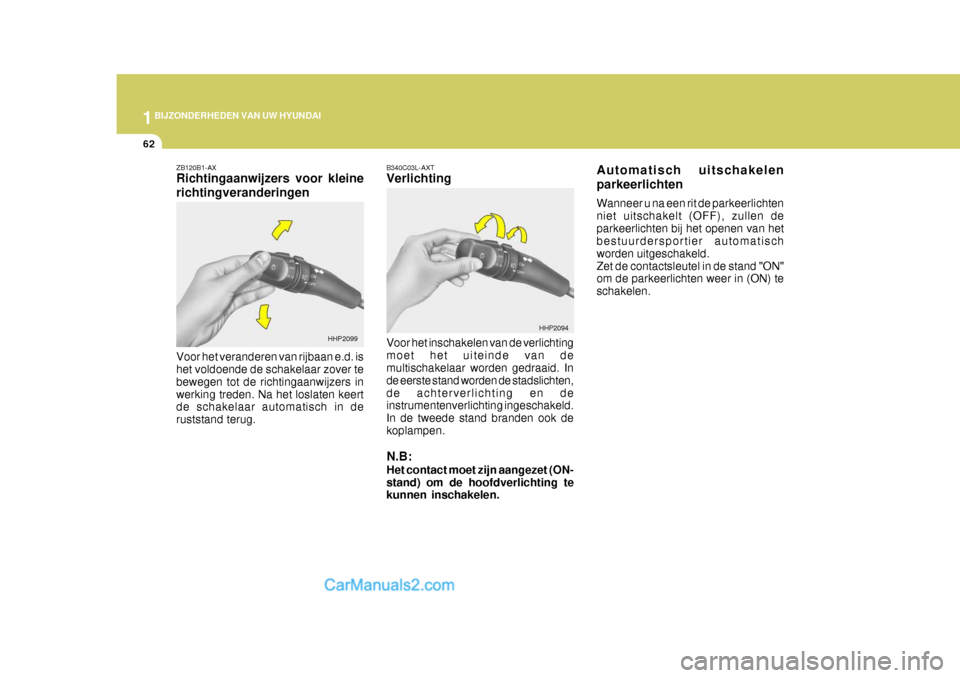

1BIJZONDERHEDEN VAN UW HYUNDAI
62
B340C03L-AXT Verlichting Voor het inschakelen van de verlichting moet het uiteinde van de multischakelaar worden gedraaid. In de eerste stand worden de stadslichten,de achterverlichting en de instrumentenverlichting ingeschakeld. In de tweede stand branden ook dekoplampen. N.B: Het contact moet zijn aangezet (ON- stand) om de hoofdverlichting te kunnen inschakelen.Automatisch uitschakelen parkeerlichten Wanneer u na een rit de parkeerlichten niet uitschakelt (OFF), zullen deparkeerlichten bij het openen van het bestuurdersportier automatisch worden uitgeschakeld.Zet de contactsleutel in de stand "ON" om de parkeerlichten weer in (ON) te schakelen.
ZB120B1-AX Richtingaanwijzers voor kleine richtingveranderingen Voor het veranderen van rijbaan e.d. is het voldoende de schakelaar zover te bewegen tot de richtingaanwijzers inwerking treden. Na het loslaten keert de schakelaar automatisch in de ruststand terug.
HHP2099
HHP2094

1

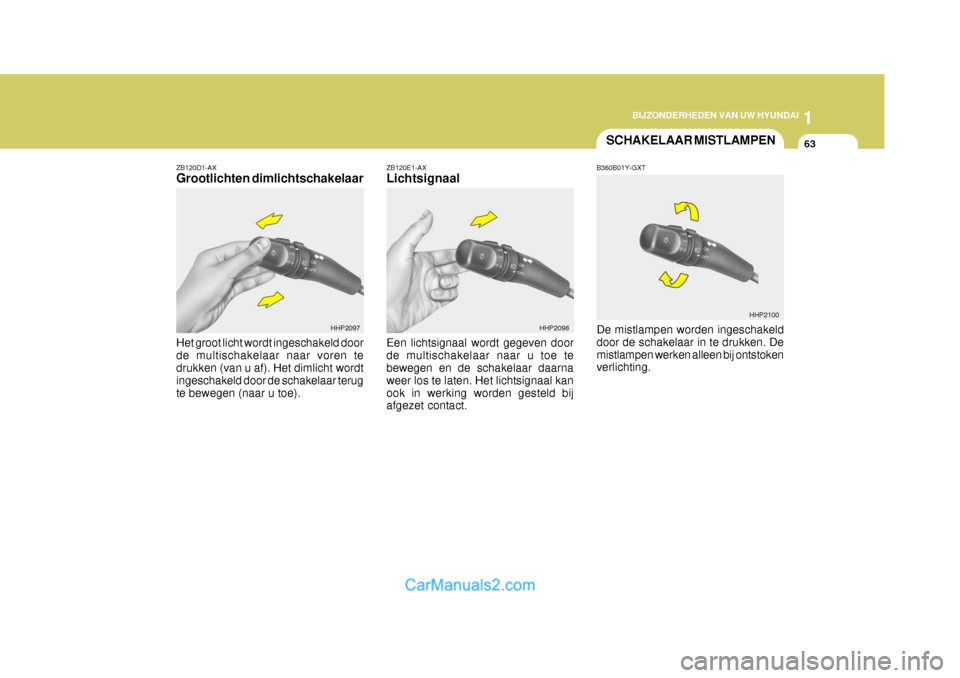

BIJZONDERHEDEN VAN UW HYUNDAI
63
HHP2100
HHP2098
HHP2097
ZB120D1-AX Grootlichten dimlichtschakelaar
ZB120E1-AXLichtsignaal Een lichtsignaal wordt gegeven door de multischakelaar naar u toe te bewegen en de schakelaar daarna weer los te laten. Het lichtsignaal kanook in werking worden gesteld bij afgezet contact.
Het groot licht wordt ingeschakeld door de multischakelaar naar voren te drukken (van u af). Het dimlicht wordt ingeschakeld door de schakelaar terugte bewegen (naar u toe). B360B01Y-GXT
SCHAKELAAR MISTLAMPEN
De mistlampen worden ingeschakelddoor de schakelaar in te drukken. Demistlampen werken alleen bij ontstoken verlichting.

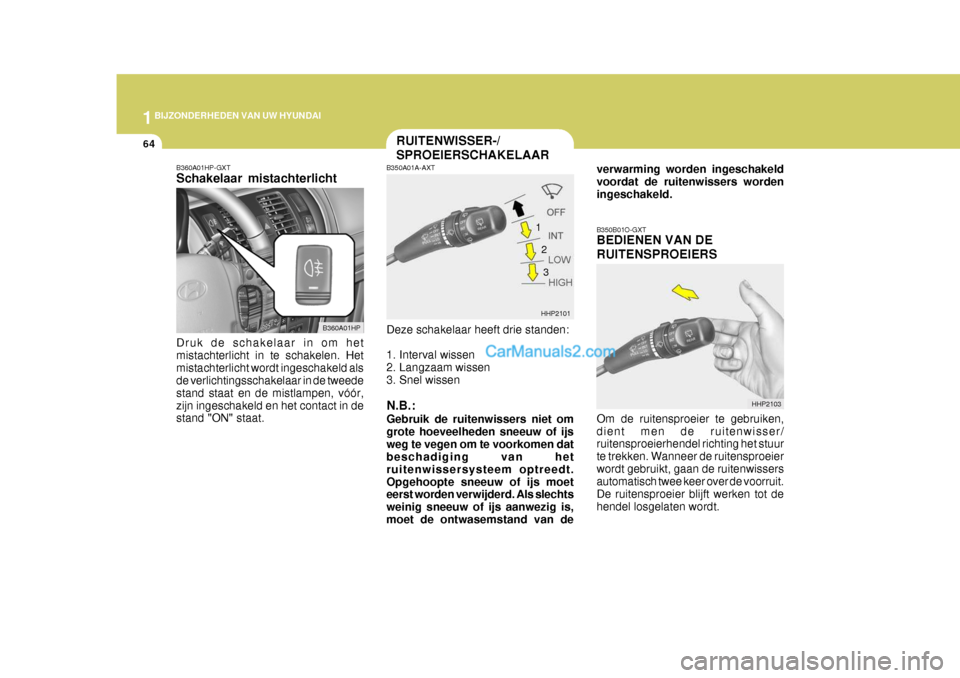

1BIJZONDERHEDEN VAN UW HYUNDAI
64RUITENWISSER-/ SPROEIERSCHAKELAAR
B350A01A-AXT Deze schakelaar heeft drie standen:
1. Interval wissen
2. Langzaam wissen
3. Snel wissen N.B.: Gebruik de ruitenwissers niet om grote hoeveelheden sneeuw of ijsweg te vegen om te voorkomen dat beschadiging van het ruitenwissersysteem optreedt.Opgehoopte sneeuw of ijs moet eerst worden verwijderd. Als slechts weinig sneeuw of ijs aanwezig is,moet de ontwasemstand van de B350B01O-GXT BEDIENEN VAN DE RUITENSPROEIERS Om de ruitensproeier te gebruiken, dient men de ruitenwisser/ ruitensproeierhendel richting het stuur te trekken. Wanneer de ruitensproeierwordt gebruikt, gaan de ruitenwissers automatisch twee keer over de voorruit. De ruitensproeier blijft werken tot dehendel losgelaten wordt.
B360A01HP-GXT Schakelaar mistachterlicht Druk de schakelaar in om het mistachterlicht in te schakelen. Hetmistachterlicht wordt ingeschakeld als de verlichtingsschakelaar in de tweede stand staat en de mistlampen, vóór,zijn ingeschakeld en het contact in de stand "ON" staat.
B360A01HP
HHP2101
HHP2103
verwarming worden ingeschakeld voordat de ruitenwissers wordeningeschakeld.
1 2
3

1

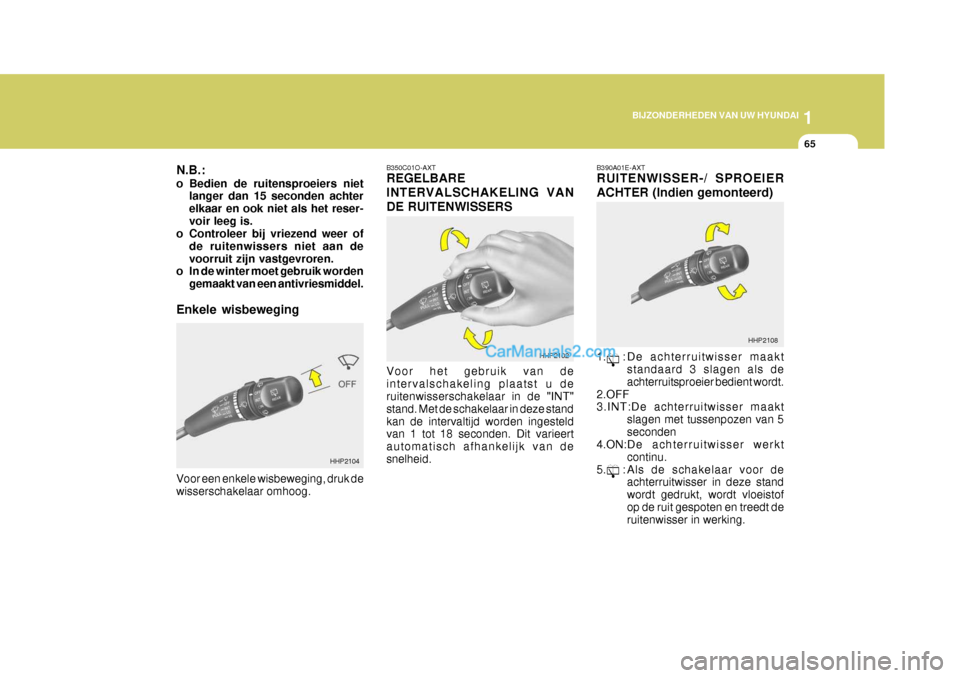

BIJZONDERHEDEN VAN UW HYUNDAI
65
N.B.:
o Bedien de ruitensproeiers niet langer dan 15 seconden achter elkaar en ook niet als het reser-voir leeg is.
o Controleer bij vriezend weer of
de ruitenwissers niet aan devoorruit zijn vastgevroren.
o In de winter moet gebruik worden
gemaakt van een antivriesmiddel.
Enkele wisbeweging Voor een enkele wisbeweging, druk de wisserschakelaar omhoog. B350C01O-AXT REGELBARE INTERVALSCHAKELING VANDE RUITENWISSERS Voor het gebruik van de intervalschakeling plaatst u de ruitenwisserschakelaar in de "INT" stand. Met de schakelaar in deze standkan de intervaltijd worden ingesteld van 1 tot 18 seconden. Dit varieert automatisch afhankelijk van desnelheid.
B390A01E-AXT RUITENWISSER-/ SPROEIER ACHTER (Indien gemonteerd)
1. : De achterruitwisser maakt
standaard 3 slagen als de achterruitsproeier bedient wordt.
2.OFF 3.INT:De achterruitwisser maakt slagen met tussenpozen van 5 seconden
4.ON:D e achterruitwisser werkt
continu.
5. : Als de schakelaar voor de achterruitwisser in deze standwordt gedrukt, wordt vloeistofop de ruit gespoten en treedt de ruitenwisser in werking.
HHP2104 HHP2102
HHP2108

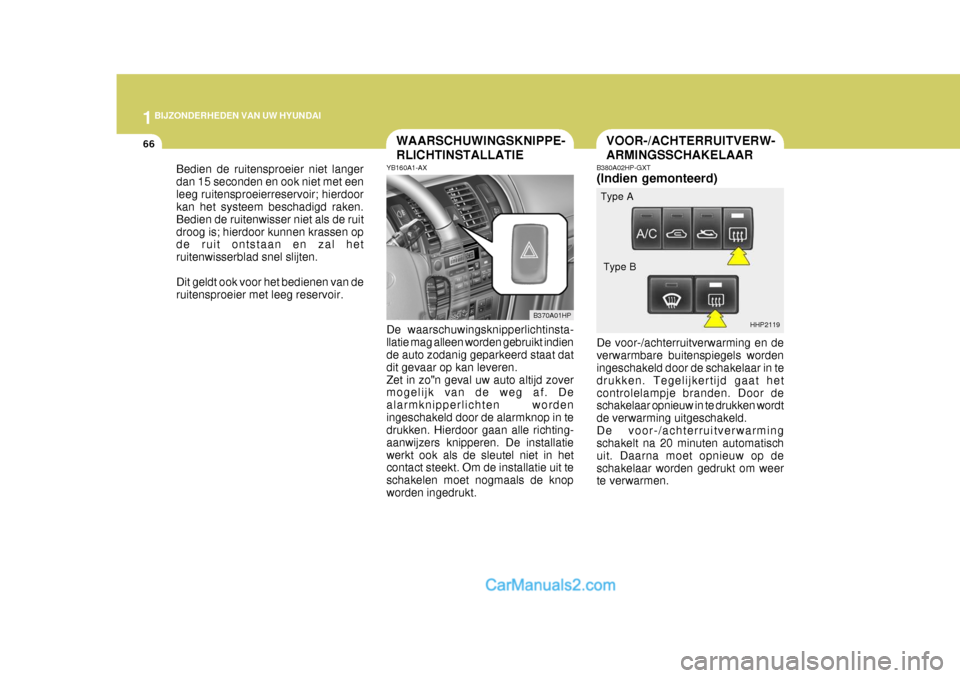

1BIJZONDERHEDEN VAN UW HYUNDAI
66VOOR-/ACHTERRUITVERW- ARMINGSSCHAKELAARWAARSCHUWINGSKNIPPE- RLICHTINSTALLATIE
YB160A1-AX De waarschuwingsknipperlichtinsta- llatie mag alleen worden gebruikt indien de auto zodanig geparkeerd staat dat dit gevaar op kan leveren.Zet in zo"n geval uw auto altijd zover mogelijk van de weg af. De alarmknipperlichten wordeningeschakeld door de alarmknop in te drukken. Hierdoor gaan alle richting- aanwijzers knipperen. De installatiewerkt ook als de sleutel niet in het contact steekt. Om de installatie uit te schakelen moet nogmaals de knopworden ingedrukt. B380A02HP-GXT (Indien gemonteerd)
Bedien de ruitensproeier niet langer dan 15 seconden en ook niet met eenleeg ruitensproeierreservoir; hierdoor kan het systeem beschadigd raken. Bedien de ruitenwisser niet als de ruitdroog is; hierdoor kunnen krassen op de ruit ontstaan en zal het ruitenwisserblad snel slijten. Dit geldt ook voor het bedienen van de ruitensproeier met leeg reservoir.
B370A01HP
HHP2119
Type A
Type B
De voor-/achterruitverwarming en de verwarmbare buitenspiegels worden ingeschakeld door de schakelaar in te drukken. Tegelijkertijd gaat hetcontrolelampje branden. Door de schakelaar opnieuw in te drukken wordt de verwarming uitgeschakeld.De voor-/achterruitverwarming schakelt na 20 minuten automatisch uit. Daarna moet opnieuw op deschakelaar worden gedrukt om weer te verwarmen.

1

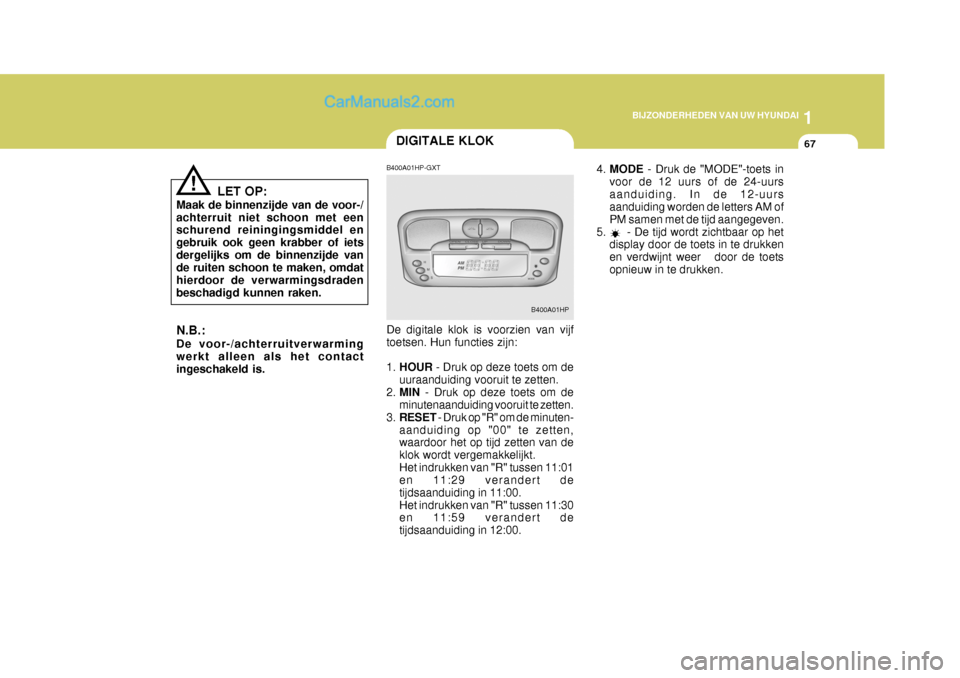

BIJZONDERHEDEN VAN UW HYUNDAI
67DIGITALE KLOK
LET OP:
Maak de binnenzijde van de voor-/ achterruit niet schoon met een schurend reiningingsmiddel en gebruik ook geen krabber of ietsdergelijks om de binnenzijde van de ruiten schoon te maken, omdat hierdoor de verwarmingsdradenbeschadigd kunnen raken.
B400A01HP
N.B.: De voor-/achterruitverwarming werkt alleen als het contactingeschakeld is.
! B400A01HP-GXT De digitale klok is voorzien van vijf toetsen. Hun functies zijn: 1.
HOUR - Druk op deze toets om de
uuraanduiding vooruit te zetten.
2. MIN - Druk op deze toets om de
minutenaanduiding vooruit te zetten.
3. RESET - Druk op "R" om de minuten-
aanduiding op "00" te zetten, waardoor het op tijd zetten van de klok wordt vergemakkelijkt.Het indrukken van "R" tussen 11:01 en 11:29 verandert de tijdsaanduiding in 11:00.Het indrukken van "R" tussen 11:30 en 11:59 verandert de tijdsaanduiding in 12:00. 4.
MODE - Druk de "MODE"-toets in
voor de 12 uurs of de 24-uursaanduiding. In de 12-uurs aanduiding worden de letters AM of PM samen met de tijd aangegeven.
5. - De tijd wordt zichtbaar op het display door de toets in te drukkenen verdwijnt weer door de toetsopnieuw in te drukken.

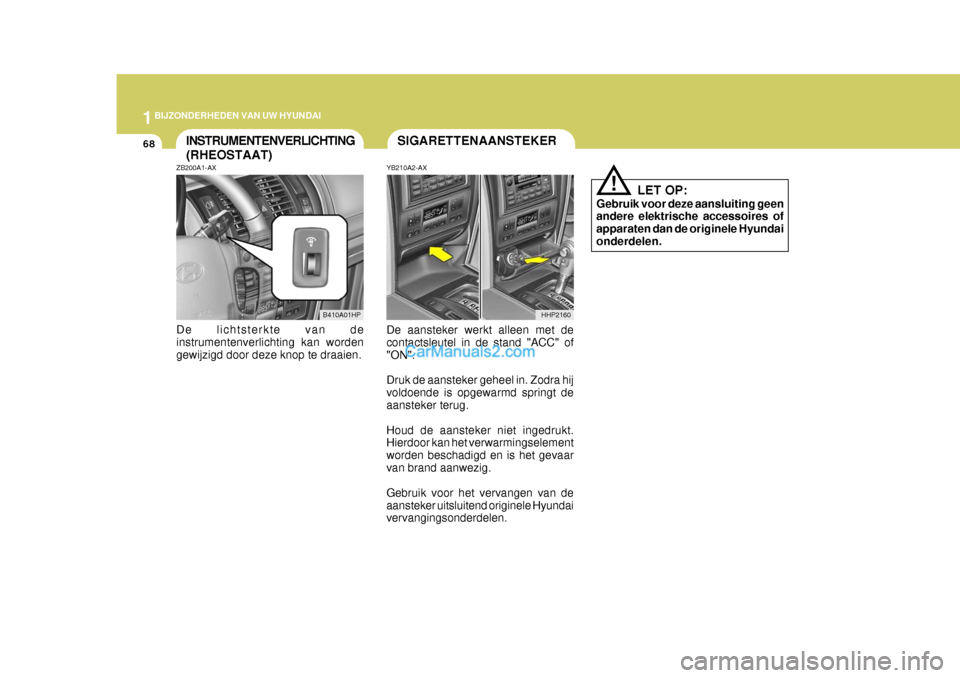

1BIJZONDERHEDEN VAN UW HYUNDAI
68SIGARETTENAANSTEKERINSTRUMENTENVERLICHTING (RHEOSTAAT)
!
YB210A2-AX De aansteker werkt alleen met de contactsleutel in de stand "ACC" of"ON". Druk de aansteker geheel in. Zodra hij voldoende is opgewarmd springt de aansteker terug. Houd de aansteker niet ingedrukt. Hierdoor kan het verwarmingselement worden beschadigd en is het gevaarvan brand aanwezig. Gebruik voor het vervangen van de aansteker uitsluitend originele Hyundai vervangingsonderdelen. LET OP:
Gebruik voor deze aansluiting geenandere elektrische accessoires of apparaten dan de originele Hyundaionderdelen.
ZB200A1-AX De lichtsterkte van de instrumentenverlichting kan worden gewijzigd door deze knop te draaien.
B410A01HPHHP2160
