Hyundai Terracan 2005 Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
79
Type A

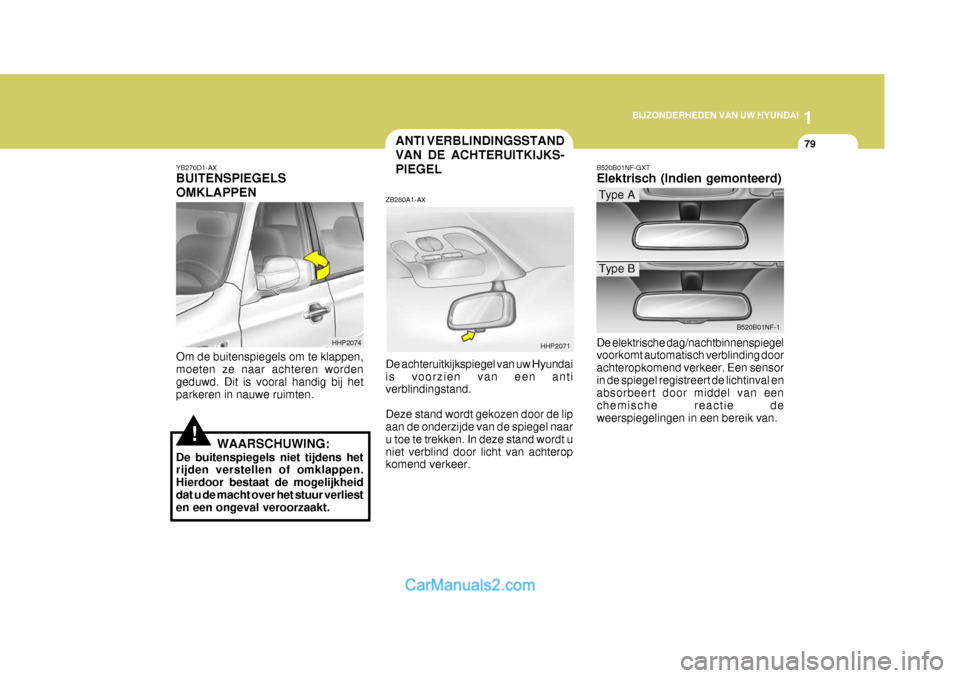

ANTI VERBLINDINGSSTAND VAN DE ACHTERUITKIJKS-PIEGEL
HHP2071
ZB280A1-AX De achteruitkijkspiegel van uw Hyundai is voorzien van een anti verblindingstand. Deze stand wordt gekozen door de lip aan de onderzijde van de spiegel naar u toe te trekken. In deze stand wordt uniet verblind door licht van achterop komend verkeer.HHP2074
!
YB270D1-AX BUITENSPIEGELS OMKLAPPEN Om de buitenspiegels om te klappen, moeten ze naar achteren worden geduwd. Dit is vooral handig bij hetparkeren in nauwe ruimten.
WAARSCHUWING:
De buitenspiegels niet tijdens het rijden verstellen of omklappen. Hierdoor bestaat de mogelijkheiddat u de macht over het stuur verliest en een ongeval veroorzaakt. B520B01NF-1
B520B01NF-GXT Elektrisch (Indien gemonteerd) De elektrische dag/nachtbinnenspiegel voorkomt automatisch verblinding door achteropkomend verkeer. Een sensorin de spiegel registreert de lichtinval en absorbeert door middel van een chemische reactie deweerspiegelingen in een bereik van.
Type B

1BIJZONDERHEDEN VAN UW HYUNDAI

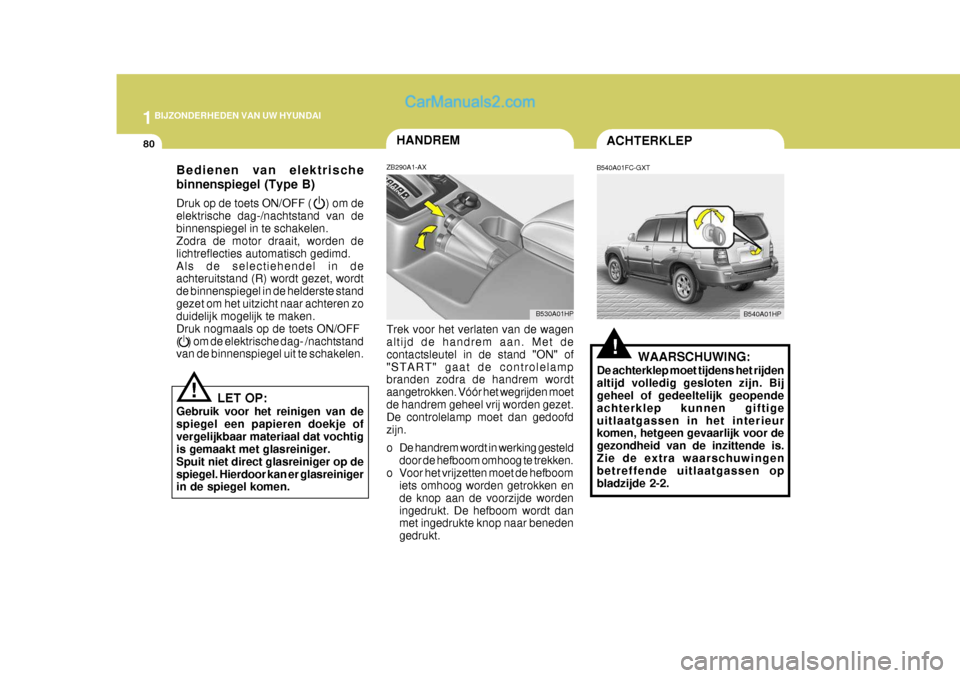

80HANDREM
B530A01HP
ZB290A1-AX Trek voor het verlaten van de wagen altijd de handrem aan. Met de contactsleutel in de stand "ON" of"START" gaat de controlelamp branden zodra de handrem wordt aangetrokken. Vóór het wegrijden moetde handrem geheel vrij worden gezet. De controlelamp moet dan gedoofd zijn.
o De handrem wordt in werking gesteld
door de hefboom omhoog te trekken.
o Voor het vrijzetten moet de hefboom iets omhoog worden getrokken en de knop aan de voorzijde wordeningedrukt. De hefboom wordt dan met ingedrukte knop naar beneden gedrukt.
ACHTERKLEP
!
B540A01FC-GXT
WAARSCHUWING:
De achterklep moet tijdens het rijden altijd volledig gesloten zijn. Bij geheel of gedeeltelijk geopende achterklep kunnen giftigeuitlaatgassen in het interieur komen, hetgeen gevaarlijk voor de gezondheid van de inzittende is.Zie de extra waarschuwingen betreffende uitlaatgassen op bladzijde 2-2. B540A01HPBedienen van elektrische binnenspiegel (Type B) Druk op de toets ON/OFF ( ) om de elektrische dag-/nachtstand van debinnenspiegel in te schakelen. Zodra de motor draait, worden de lichtreflecties automatisch gedimd.Als de selectiehendel in de achteruitstand (R) wordt gezet, wordt de binnenspiegel in de helderste standgezet om het uitzicht naar achteren zo duidelijk mogelijk te maken. Druk nogmaals op de toets ON/OFF( ) om de elektrische dag- /nachtstand van de binnenspiegel uit te schakelen.
LET OP:
Gebruik voor het reinigen van de spiegel een papieren doekje ofvergelijkbaar materiaal dat vochtig is gemaakt met glasreiniger. Spuit niet direct glasreiniger op despiegel. Hierdoor kan er glasreiniger in de spiegel komen.!

1
BIJZONDERHEDEN VAN UW HYUNDAI
81
HHP2180

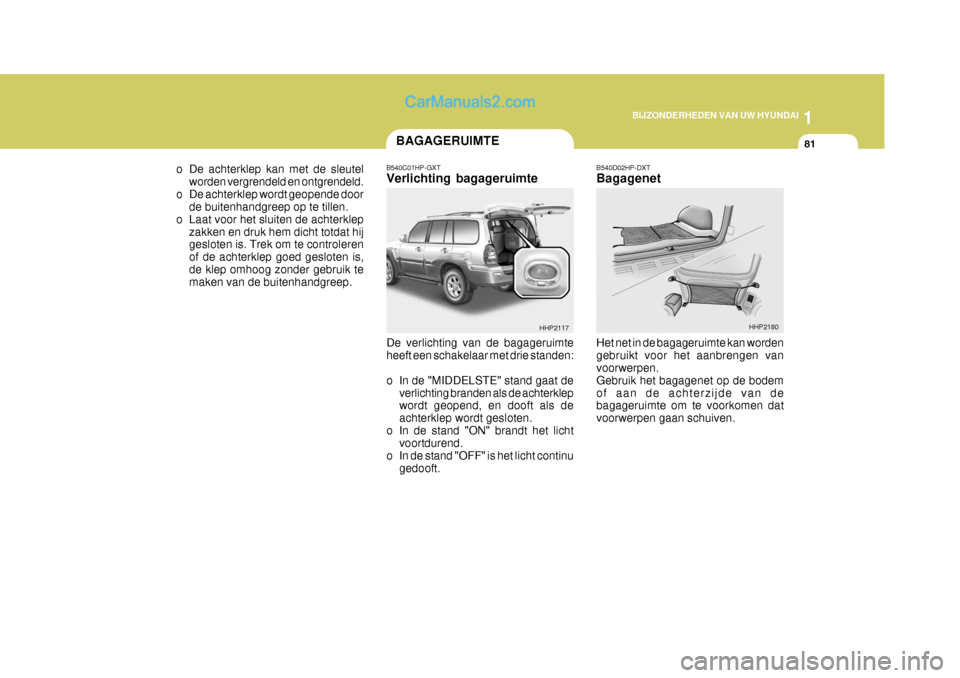

B540D02HP-DXT Bagagenet Het net in de bagageruimte kan worden gebruikt voor het aanbrengen van voorwerpen. Gebruik het bagagenet op de bodemof aan de achterzijde van de bagageruimte om te voorkomen dat voorwerpen gaan schuiven.HHP2117
BAGAGERUIMTE
B540C01HP-GXT Verlichting bagageruimte De verlichting van de bagageruimte heeft een schakelaar met drie standen:
o In de "MIDDELSTE" stand gaat de verlichting branden als de achterklep wordt geopend, en dooft als de achterklep wordt gesloten.
o In de stand "ON" brandt het licht voortdurend.
o In de stand "OFF" is het licht continu gedooft.
o De achterklep kan met de sleutel
worden vergrendeld en ontgrendeld.
o De achterklep wordt geopende door de buitenhandgreep op te tillen.
o Laat voor het sluiten de achterklep
zakken en druk hem dicht totdat hij gesloten is. Trek om te controleren of de achterklep goed gesloten is,de klep omhoog zonder gebruik te maken van de buitenhandgreep.

1BIJZONDERHEDEN VAN UW HYUNDAI

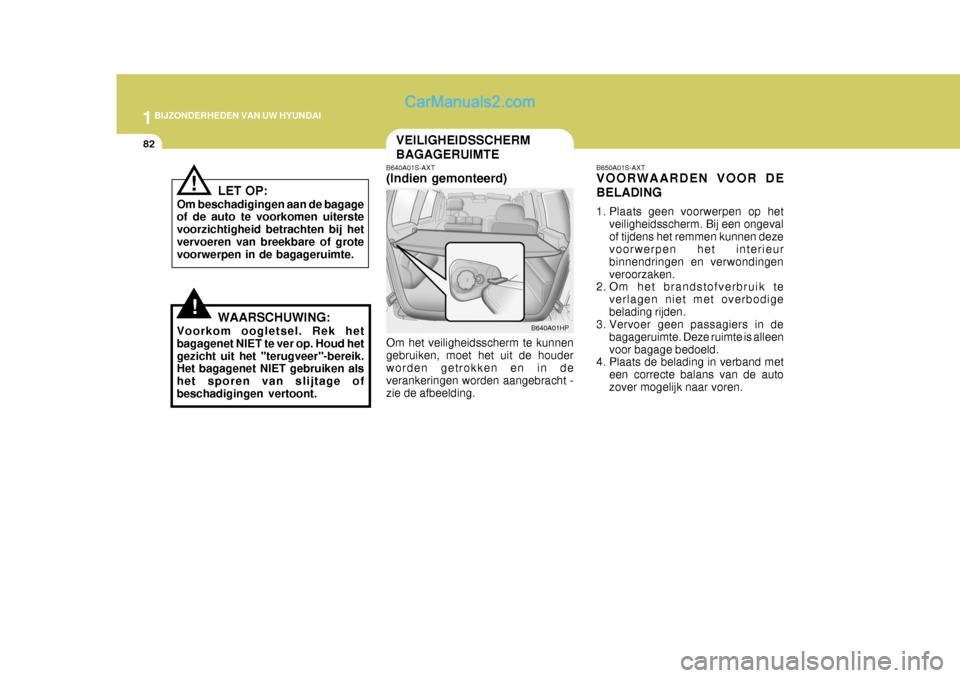

82VEILIGHEIDSSCHERM BAGAGERUIMTE
B640A01S-AXT (Indien gemonteerd) Om het veiligheidsscherm te kunnen gebruiken, moet het uit de houder worden getrokken en in de verankeringen worden aangebracht -zie de afbeelding.
B640A01HP B650A01S-AXT VOORWAARDEN VOOR DE BELADING
1. Plaats geen voorwerpen op het
veiligheidsscherm. Bij een ongeval of tijdens het remmen kunnen deze voorwerpen het interieur binnendringen en verwondingenveroorzaken.
2. Om het brandstofverbruik te
verlagen niet met overbodigebelading rijden.
3. Vervoer geen passagiers in de
bagageruimte. Deze ruimte is alleenvoor bagage bedoeld.
4. Plaats de belading in verband met
een correcte balans van de autozover mogelijk naar voren.
!
LET OP:
Om beschadigingen aan de bagage of de auto te voorkomen uiterste voorzichtigheid betrachten bij hetvervoeren van breekbare of grote voorwerpen in de bagageruimte.
WAARSCHUWING:
Voorkom oogletsel. Rek het bagagenet NIET te ver op. Houd hetgezicht uit het "terugveer"-bereik. Het bagagenet NIET gebruiken als het sporen van slijtage ofbeschadigingen vertoont.!

1
BIJZONDERHEDEN VAN UW HYUNDAI
83HOOGGEPLAATST (DERDE) REMLICHT
B550A01HP
ZB340A1-AX (Indien gemonteerd) In aanvulling op de laaggeplaatste remlichten aan beide kanten van de auto, brandt ook het hooggeplaatste remlicht in het midden van de achterruitwanneer de remmen worden gebruikt.
!
LET OP:
o De dwarsbalken moeten vóór het aanbrengen van de belading worden verschoven.
o Houd bij het aanbrengen van de
belading rekening met eeneventueel aanwezig zonnedak.
o De volgende waarden moeten bij
het beladen van de dakdragerworden aangehouden.
o Wanneer meer dan 34 kg geladen wordt op de dakdragers zal erschade aan het dak ontstaan.
o Controleer tijdens het rijden regelmatig of de dakdragers ende lading goed zijn bevestigd om beschadiging of verlies van delading te voorkomen.
o Rijd met gematigde snelheid.
o Wanneer de dakdragers zwaarder
worden belast dan is toegestaan, kan de koersstabiliteit van uw auto in gevaar komen.
DAKDRAGER 34kg (75 lb)
GELIJKMAATIG
VERDEELD

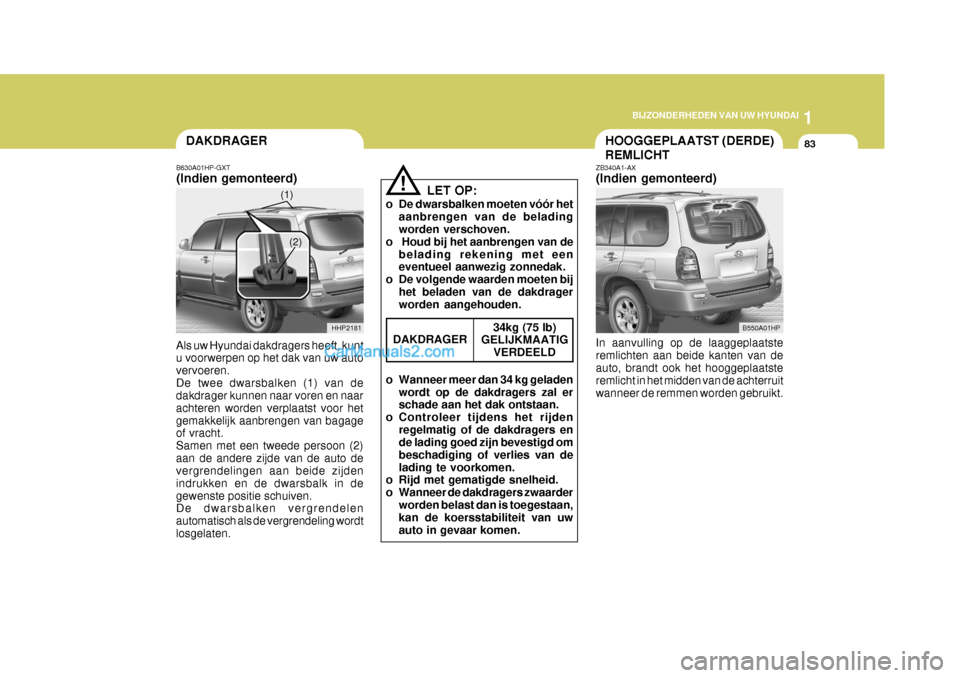

DAKDRAGER
B630A01HP-GXT (Indien gemonteerd)
Als uw Hyundai dakdragers heeft, kunt u voorwerpen op het dak van uw auto vervoeren.De twee dwarsbalken (1) van de dakdrager kunnen naar voren en naar achteren worden verplaatst voor hetgemakkelijk aanbrengen van bagage of vracht. Samen met een tweede persoon (2)aan de andere zijde van de auto de vergrendelingen aan beide zijden indrukken en de dwarsbalk in degewenste positie schuiven. De dwarsbalken vergrendelen automatisch als de vergrendeling wordtlosgelaten.
HHP2181
(1) (2)

1BIJZONDERHEDEN VAN UW HYUNDAI
84
HHP2015-D
!WAARSCHUWING:
o Brandstofdampen zijn gevaarlijk. Zet vóór het tanken altijd de mo- tor af en blijf buiten bereik vanopen vuur of vonken. Voor het vervangen van de tankdop is het raadzaam uitsluitend origineleHyundai vervangingsonderdelen te gebruiken. Bij hoge temperaturen is het mogelijk dateen "sisgeluid" hoorbaar is. Dit is normaal en duidt niet op een storing.

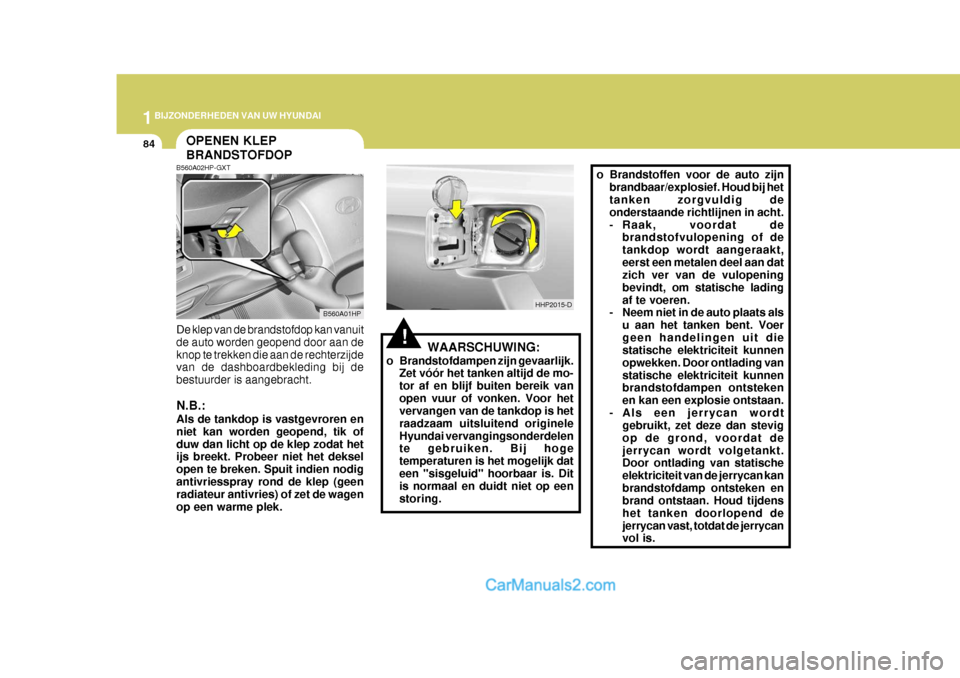

OPENEN KLEP BRANDSTOFDOP
B560A01HP
B560A02HP-GXT De klep van de brandstofdop kan vanuit de auto worden geopend door aan deknop te trekken die aan de rechterzijde van de dashboardbekleding bij de bestuurder is aangebracht. N.B.: Als de tankdop is vastgevroren en niet kan worden geopend, tik ofduw dan licht op de klep zodat het ijs breekt. Probeer niet het deksel open te breken. Spuit indien nodigantivriesspray rond de klep (geen radiateur antivries) of zet de wagen op een warme plek. o Brandstoffen voor de auto zijn
brandbaar/explosief. Houd bij het tanken zorgvuldig de onderstaande richtlijnen in acht.
- Raak, voordat de brandstofvulopening of detankdop wordt aangeraakt,eerst een metalen deel aan dat zich ver van de vulopening bevindt, om statische ladingaf te voeren.
- Neem niet in de auto plaats als
u aan het tanken bent. Voergeen handelingen uit die statische elektriciteit kunnen opwekken. Door ontlading vanstatische elektriciteit kunnen brandstofdampen ontsteken en kan een explosie ontstaan.
- Als een jerrycan wordt gebruikt, zet deze dan stevigop de grond, voordat dejerrycan wordt volgetankt. Door ontlading van statische elektriciteit van de jerrycan kanbrandstofdamp ontsteken en brand ontstaan. Houd tijdens het tanken doorlopend dejerrycan vast, totdat de jerrycan vol is.

1
BIJZONDERHEDEN VAN UW HYUNDAI

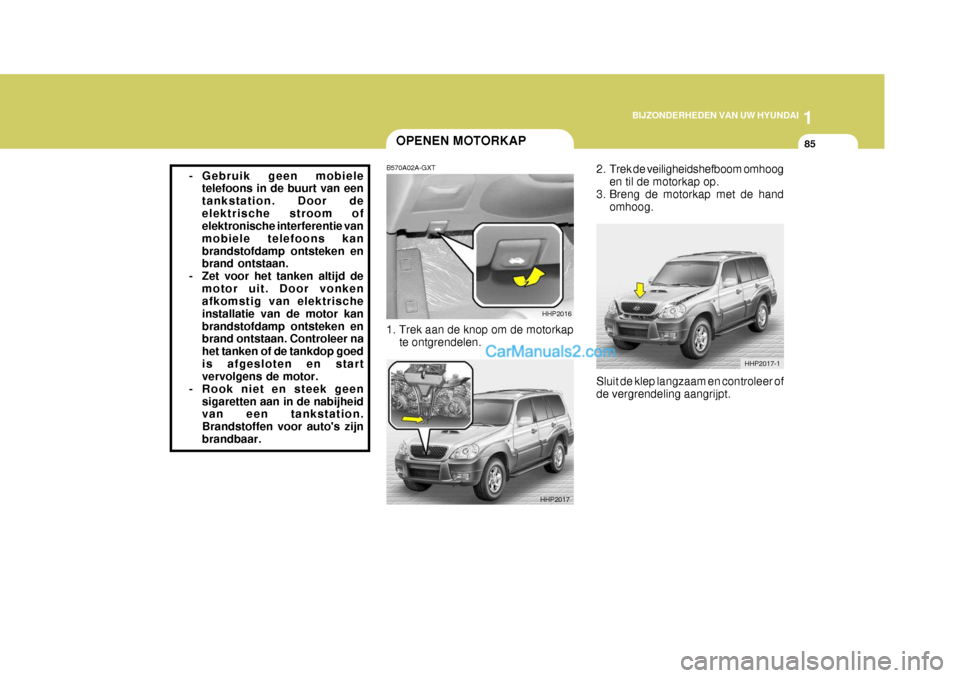

85OPENEN MOTORKAP
HHP2016
HHP2017
B570A02A-GXT 1. Trek aan de knop om de motorkap
te ontgrendelen. 2. Trek de veiligheidshefboom omhoog
en til de motorkap op.
3. Breng de motorkap met de hand omhoog.
HHP2017-1
Sluit de klep langzaam en controleer of de vergrendeling aangrijpt.
- Gebruik geen mobiele
telefoons in de buurt van eentankstation. Door deelektrische stroom of elektronische interferentie van mobiele telefoons kanbrandstofdamp ontsteken en brand ontstaan.
- Zet voor het tanken altijd de motor uit. Door vonkenafkomstig van elektrische installatie van de motor kanbrandstofdamp ontsteken en brand ontstaan. Controleer na het tanken of de tankdop goedis afgesloten en start vervolgens de motor.
- Rook niet en steek geen sigaretten aan in de nabijheidvan een tankstation. Brandstoffen voor auto's zijnbrandbaar.

1BIJZONDERHEDEN VAN UW HYUNDAI
86
B580A01HPMake-up spiegel

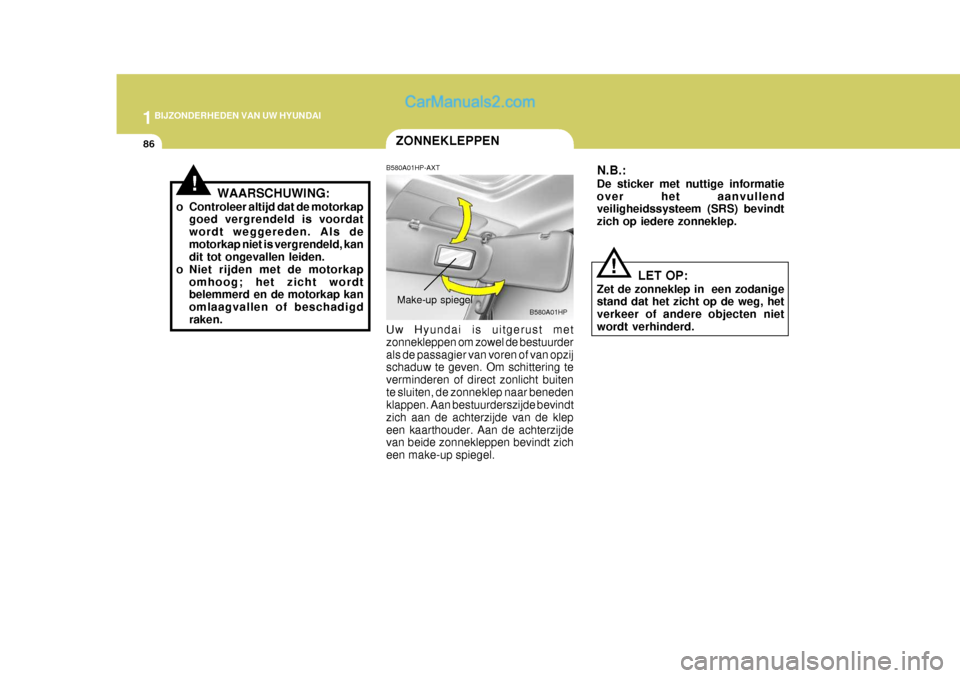

ZONNEKLEPPEN
B580A01HP-AXT Uw Hyundai is uitgerust met zonnekleppen om zowel de bestuurderals de passagier van voren of van opzij schaduw te geven. Om schittering te verminderen of direct zonlicht buitente sluiten, de zonneklep naar beneden klappen. Aan bestuurderszijde bevindt zich aan de achterzijde van de klepeen kaarthouder. Aan de achterzijde van beide zonnekleppen bevindt zich een make-up spiegel.
!WAARSCHUWING:
o Controleer altijd dat de motorkap goed vergrendeld is voordat wordt weggereden. Als demotorkap niet is vergrendeld, kan dit tot ongevallen leiden.
o Niet rijden met de motorkap omhoog; het zicht wordtbelemmerd en de motorkap kan omlaagvallen of beschadigdraken. N.B.: De sticker met nuttige informatie over het aanvullend veiligheidssysteem (SRS) bevindt zich op iedere zonneklep.
LET OP:
Zet de zonneklep in een zodanige stand dat het zicht op de weg, het verkeer of andere objecten nietwordt verhinderd.
!

1
BIJZONDERHEDEN VAN UW HYUNDAI

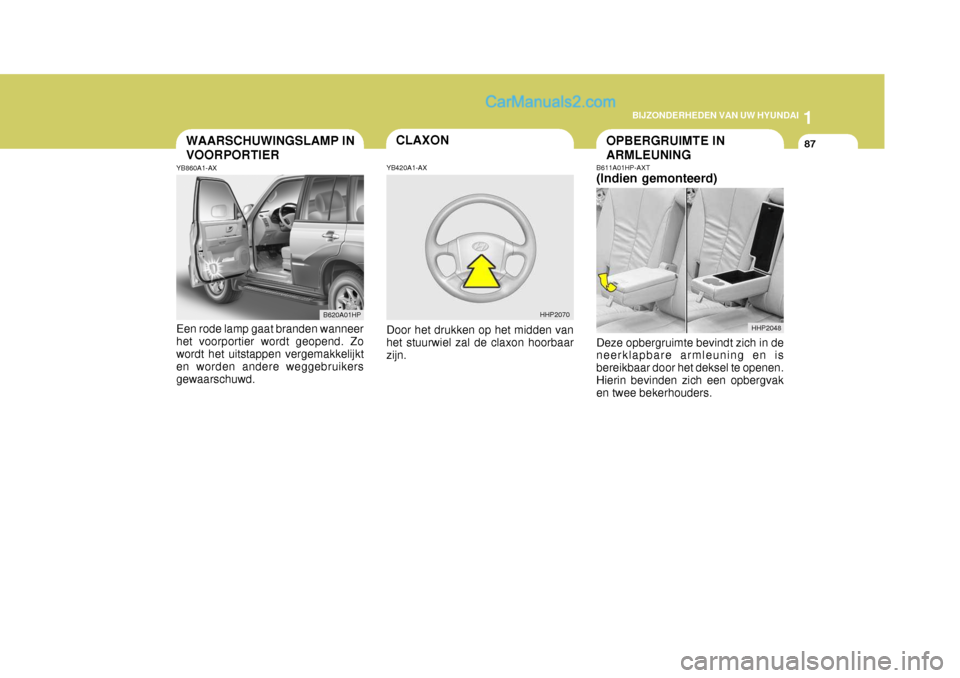

87OPBERGRUIMTE IN ARMLEUNING
B611A01HP-AXT (Indien gemonteerd) Deze opbergruimte bevindt zich in de neerklapbare armleuning en is bereikbaar door het deksel te openen.Hierin bevinden zich een opbergvak en twee bekerhouders.
HHP2048
WAARSCHUWINGSLAMP IN VOORPORTIER
YB860A1-AX Een rode lamp gaat branden wanneer het voorportier wordt geopend. Zowordt het uitstappen vergemakkelijkt en worden andere weggebruikers gewaarschuwd.
B620A01HP
CLAXON
HHP2070
YB420A1-AX Door het drukken op het midden van het stuurwiel zal de claxon hoorbaarzijn.

1BIJZONDERHEDEN VAN UW HYUNDAI

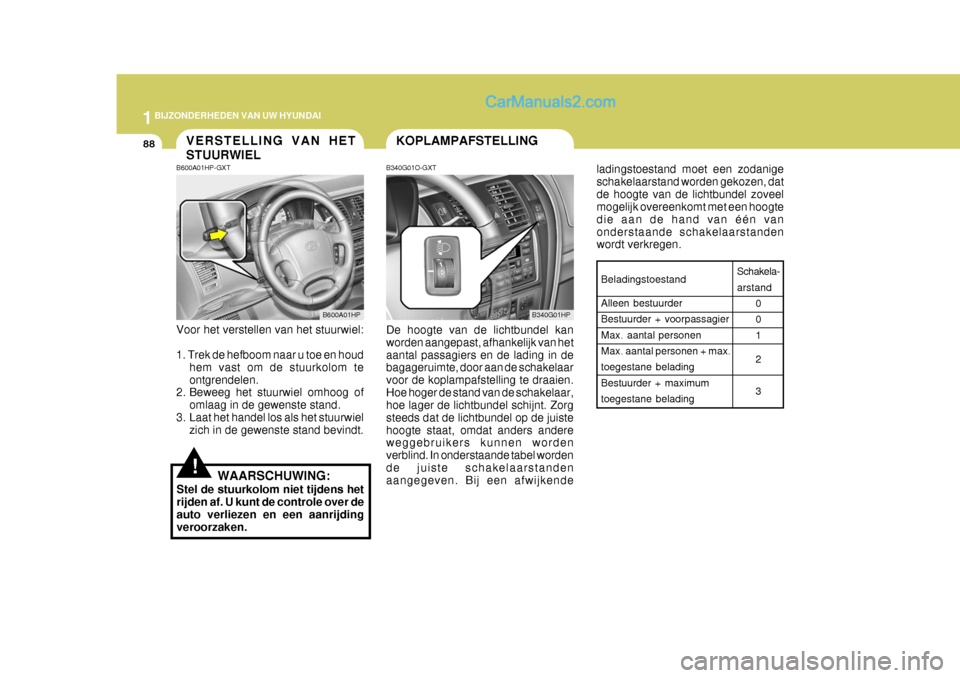

88KOPLAMPAFSTELLING
B340G01O-GXT De hoogte van de lichtbundel kan worden aangepast, afhankelijk van hetaantal passagiers en de lading in de bagageruimte, door aan de schakelaar voor de koplampafstelling te draaien.Hoe hoger de stand van de schakelaar, hoe lager de lichtbundel schijnt. Zorg steeds dat de lichtbundel op de juistehoogte staat, omdat anders andere weggebruikers kunnen worden verblind. In onderstaande tabel wordende juiste schakelaarstanden aangegeven. Bij een afwijkende
B340G01HP
VERSTELLING VAN HET STUURWIEL
!WAARSCHUWING:
Stel de stuurkolom niet tijdens het rijden af. U kunt de controle over de auto verliezen en een aanrijdingveroorzaken.
B600A01HP-GXT Voor het verstellen van het stuurwiel: 1. Trek de hefboom naar u toe en houd
hem vast om de stuurkolom te ontgrendelen.
2. Beweeg het stuurwiel omhoog of
omlaag in de gewenste stand.
3. Laat het handel los als het stuurwiel zich in de gewenste stand bevindt.
B600A01HP ladingstoestand moet een zodanige schakelaarstand worden gekozen, datde hoogte van de lichtbundel zoveel mogelijk overeenkomt met een hoogte die aan de hand van één vanonderstaande schakelaarstanden wordt verkregen.
Beladingstoestand Alleen bestuurder Bestuurder + voorpassagier Max. aantal personen Max. aantal personen + max. toegestane beladingBestuurder + maximum toegestane beladingSchakela- arstand
0 0 1 2 3
