Hyundai Terracan 2005 Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
99

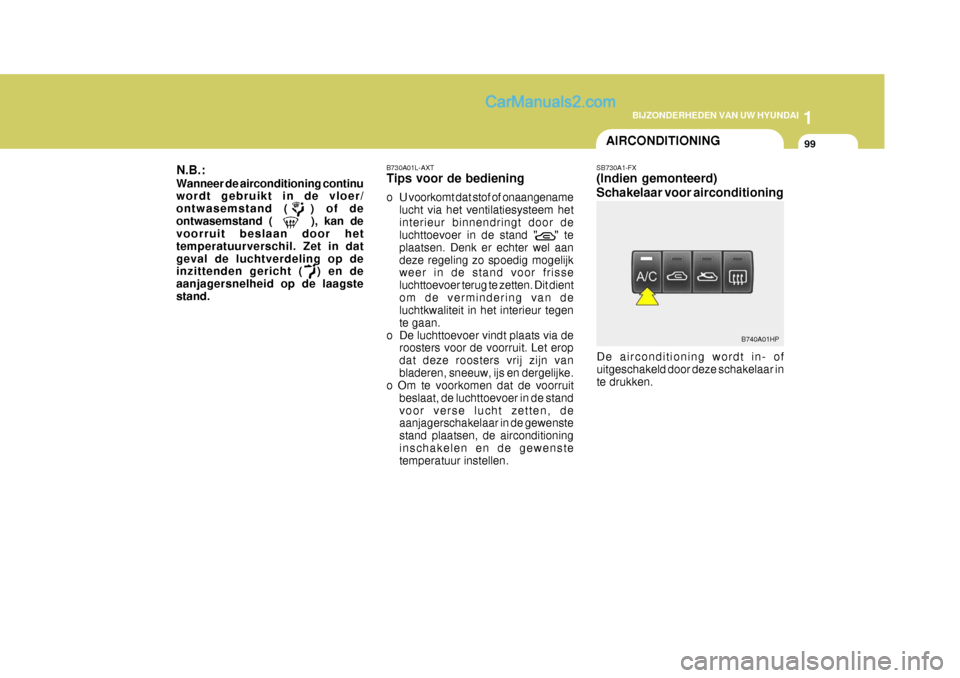

N.B.: Wanneer de airconditioning continu wordt gebruikt in de vloer/ ontwasemstand ( ) of deontwasemstand ( ), kan de voorruit beslaan door het temperatuurverschil. Zet in datgeval de luchtverdeling op de inzittenden gericht ( ) en de aanjagersnelheid op de laagstestand. B730A01L-AXT Tips voor de bediening
o U voorkomt dat stof of onaangename
lucht via het ventilatiesysteem het interieur binnendringt door de luchttoevoer in de stand " " te plaatsen. Denk er echter wel aandeze regeling zo spoedig mogelijk weer in de stand voor frisse luchttoevoer terug te zetten. Dit dientom de vermindering van de luchtkwaliteit in het interieur tegen te gaan.
o De luchttoevoer vindt plaats via de roosters voor de voorruit. Let eropdat deze roosters vrij zijn vanbladeren, sneeuw, ijs en dergelijke.
o Om te voorkomen dat de voorruit
beslaat, de luchttoevoer in de standvoor verse lucht zetten, de aanjagerschakelaar in de gewenste stand plaatsen, de airconditioninginschakelen en de gewenste temperatuur instellen. SB730A1-FX (Indien gemonteerd) Schakelaar voor airconditioning
De airconditioning wordt in- of uitgeschakeld door deze schakelaar in te drukken.
AIRCONDITIONING
B740A01HP

1BIJZONDERHEDEN VAN UW HYUNDAI
100
o Zet de temperatuurregeling in destand "Koud" (Koud geeft maximale koeling). De temperatuur kan worden gewijzigd door de regelhandel of de draaiknop in derichting "Warm" te zetten.
o Laat de aanjager met de gewenste
snelheid draaien. Plaats voor eenintensievere koeling de aanjagerschakelaar in een van de hogere standen of kies de standvoor luchtcirculatie. ZB450C1-AX Verwarmen met gedroogde lucht Stel de bedieningsorganen als volgt in:
o Schakel de aanjager in.
o Schakel de airconditioning in door
de schakelaar in te drukken.
o Zet de luchttoevoer in de stand
"Fresh".
o Zet de draaiknop van de luchtverdeling in de stand"Bovenzijde interieur".
o Laat de aanjager met de gewenste snelheid draaien voor een snelleverwarming is het aan te beveleneen hoge aanjagersnelheid te kiezen.
o Stel de gewenste temperatuur in.

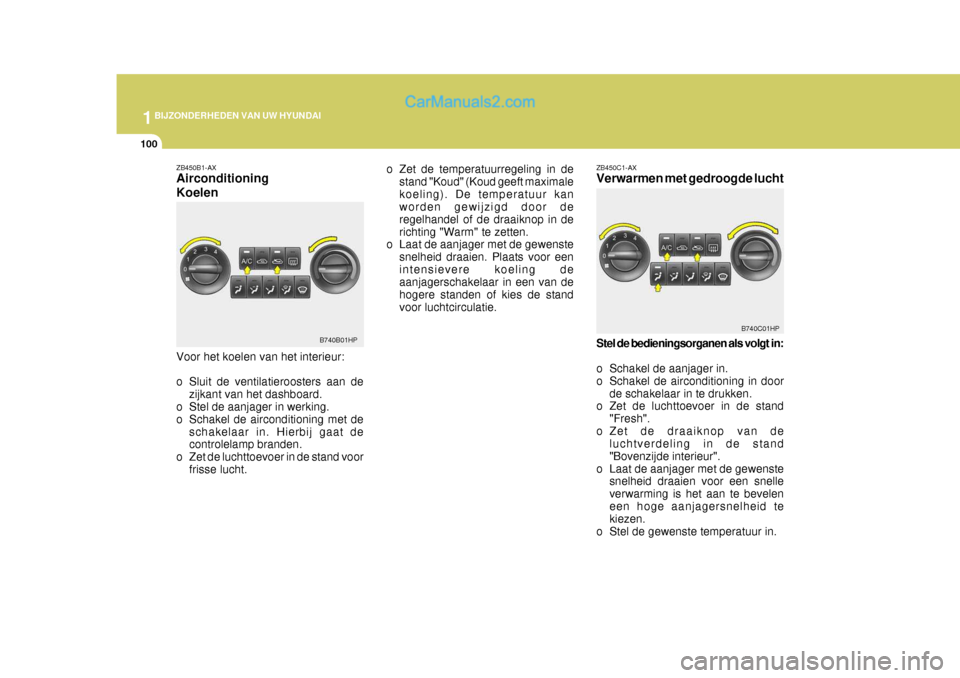

ZB450B1-AX Airconditioning Koelen Voor het koelen van het interieur:
o Sluit de ventilatieroosters aan de
zijkant van het dashboard.
o Stel de aanjager in werking.
o Schakel de airconditioning met de
schakelaar in. Hierbij gaat de controlelamp branden.
o Zet de luchttoevoer in de stand voor frisse lucht.
B740B01HP
B740C01HP

1
BIJZONDERHEDEN VAN UW HYUNDAI
101

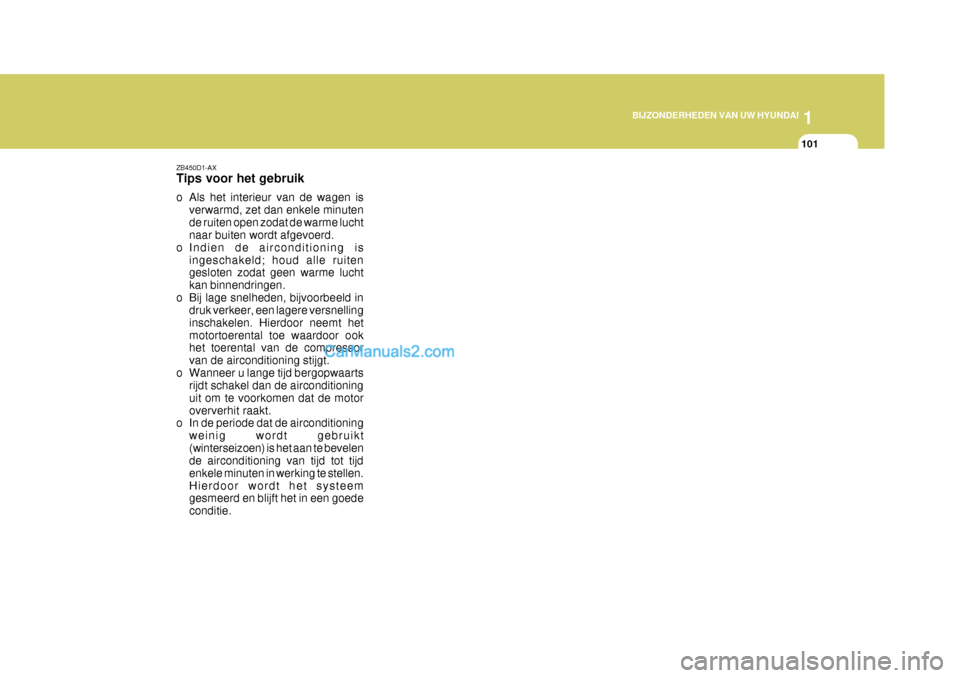

ZB450D1-AX Tips voor het gebruik
o Als het interieur van de wagen is verwarmd, zet dan enkele minuten de ruiten open zodat de warme lucht naar buiten wordt afgevoerd.
o Indien de airconditioning is ingeschakeld; houd alle ruitengesloten zodat geen warme lucht kan binnendringen.
o Bij lage snelheden, bijvoorbeeld in druk verkeer, een lagere versnellinginschakelen. Hierdoor neemt hetmotortoerental toe waardoor ook het toerental van de compressor van de airconditioning stijgt.
o Wanneer u lange tijd bergopwaarts rijdt schakel dan de airconditioninguit om te voorkomen dat de motoroververhit raakt.
o In de periode dat de airconditioning
weinig wordt gebruikt(winterseizoen) is het aan te bevelen de airconditioning van tijd tot tijd enkele minuten in werking te stellen.Hierdoor wordt het systeem gesmeerd en blijft het in een goede conditie.

1BIJZONDERHEDEN VAN UW HYUNDAI

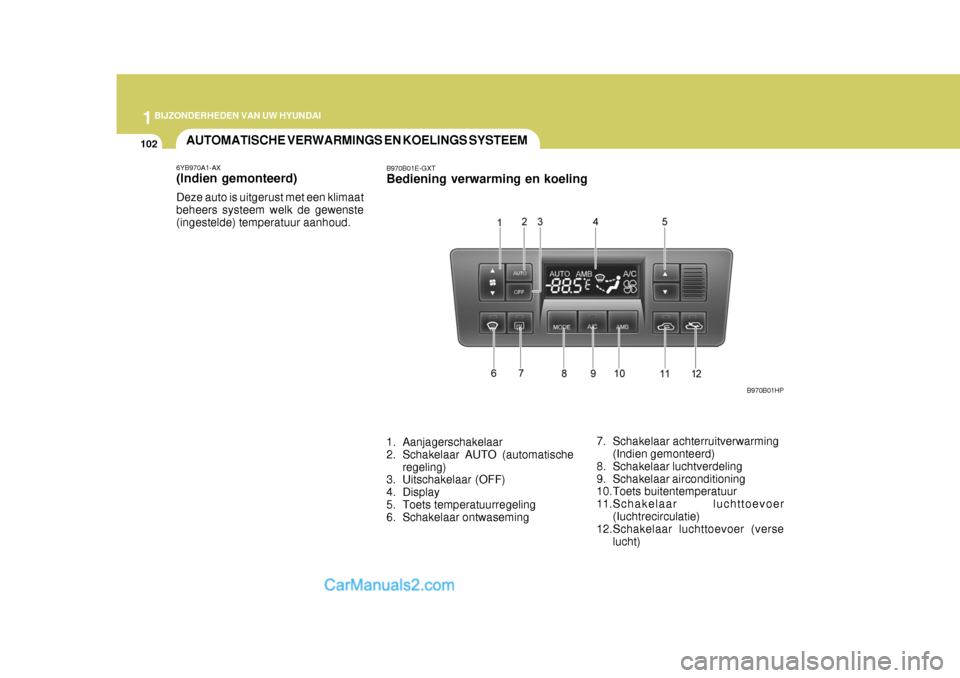

102AUTOMATISCHE VERWARMINGS EN KOELINGS SYSTEEM
6YB970A1-AX (Indien gemonteerd) Deze auto is uitgerust met een klimaat beheers systeem welk de gewenste(ingestelde) temperatuur aanhoud.
1. Aanjagerschakelaar
2. Schakelaar AUTO (automatischeregeling)
3. Uitschakelaar (OFF)
4. Display
5. Toets temperatuurregeling
6. Schakelaar ontwaseming 7. Schakelaar achterruitverwarming
(Indien gemonteerd)
8. Schakelaar luchtverdeling
9. Schakelaar airconditioning
10.Toets buitentemperatuur
11.Schakelaar luchttoevoer (Iuchtrecirculatie)
12.Schakelaar luchttoevoer (verse
lucht)
B970B01E-GXT Bediening verwarming en koeling
B970B01HP

1
BIJZONDERHEDEN VAN UW HYUNDAI
103
N.B.: Als de accu losgekoppeld of ontladen is geweest, schakelt de temperatuurinstelling terug naargraden Celsius. Dit is de normale stand; de temperatuurinstelling in gradenFahrenheit kan als volgt worden ingesteld: Als de toets 3 seconden (of langer)wordt ingedrukt (waarbij de
AMB
knop ingedrukt wordt, danverandert de temperatuur-weergavevan °C in °F en omgekeerd.
HHP2138 HHP2142
B970C02L-GXT Automatische werking Het "FACT" (Full Automatic Tempera- ture Control systeem) regelt de gewenste temperatuur automatisch. Dit werkt als volgt:
1. Druk op de "AUTO" knop.
Het indicatie lampje zal gaan branden en alle systemen zullen automatisch geregeld worden. 2. Druk de "TEMP" toets in om de
gewenste temperatuur in te stellen.Als de toets aan de bovenzijde wordt ingedrukt neemt de temperatuur toetot een maximum waarde van 32 °C(90 °F). Telkens als de toets wordt ingedrukt neemt de temperatuur toein stappen van 0,5 °C(1 °F). Als de toets aan de onderzijde wordt ingedrukt neemt de temperatuur aftot een minimum waarde van 17 °C (62 °F). Telkens als de toets wordt ingedrukt neemt de temperatuur afin stappen van 0,5 °C (1 °F).

1BIJZONDERHEDEN VAN UW HYUNDAI
104
HHP2096
HHP2147

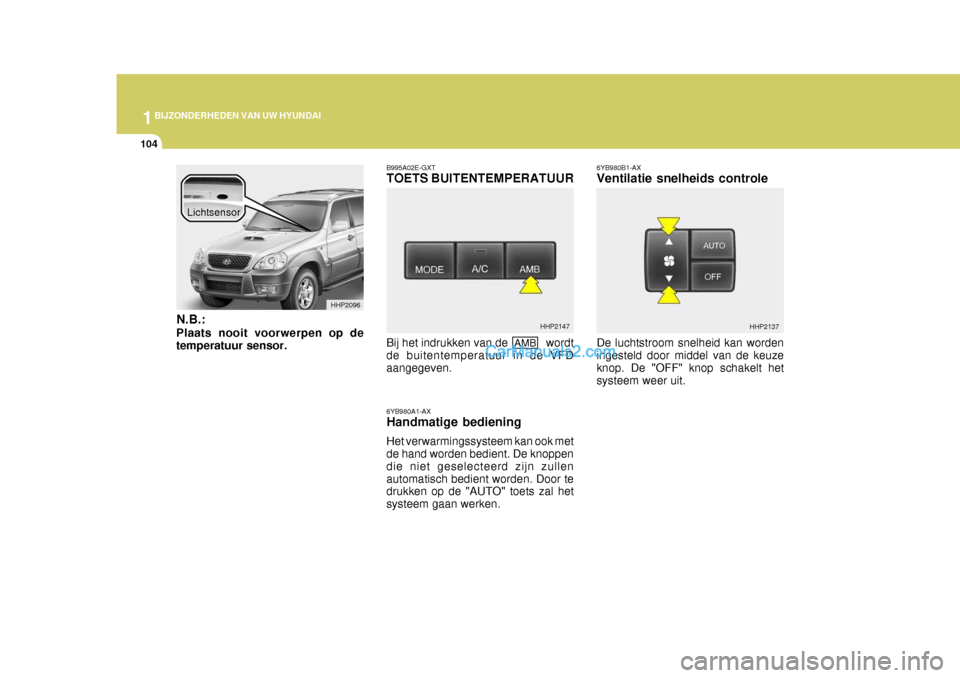

N.B.: Plaats nooit voorwerpen op de temperatuur sensor. Lichtsensor
B995A02E-GXT TOETS BUITENTEMPERATUUR 6YB980A1-AX Handmatige bediening Het verwarmingssysteem kan ook met de hand worden bedient. De knoppen die niet geselecteerd zijn zullenautomatisch bedient worden. Door te drukken op de "AUTO" toets zal het systeem gaan werken. 6YB980B1-AX Ventilatie snelheids controle De luchtstroom snelheid kan worden ingesteld door middel van de keuze knop. De "OFF" knop schakelt het systeem weer uit.
Bij het indrukken van de
AMB wordt
de buitentemperatuur in de VFD aangegeven. HHP2137

1
BIJZONDERHEDEN VAN UW HYUNDAI
105

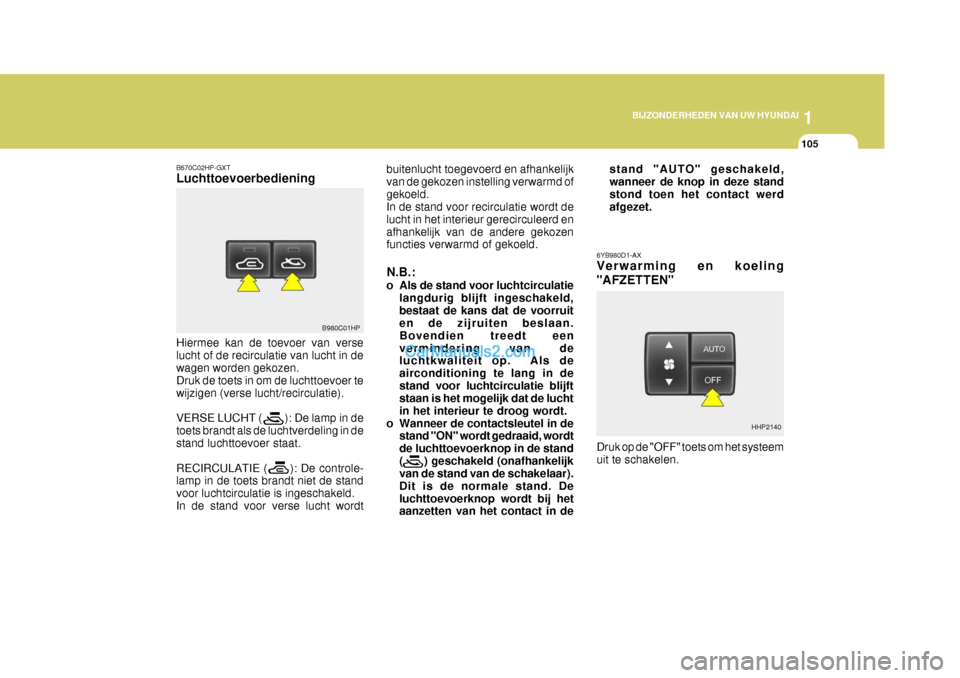

B670C02HP-GXT Luchttoevoerbediening Hiermee kan de toevoer van verse lucht of de recirculatie van lucht in de wagen worden gekozen. Druk de toets in om de luchttoevoer tewijzigen (verse lucht/recirculatie). VERSE LUCHT ( ): De lamp in de toets brandt als de luchtverdeling in de stand luchttoevoer staat. RECIRCULATIE ( ): De controle- lamp in de toets brandt niet de stand voor luchtcirculatie is ingeschakeld.In de stand voor verse lucht wordt buitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd ofgekoeld. In de stand voor recirculatie wordt de lucht in het interieur gerecirculeerd enafhankelijk van de andere gekozen functies verwarmd of gekoeld. N.B.:
o Als de stand voor luchtcirculatie
langdurig blijft ingeschakeld, bestaat de kans dat de voorruit en de zijruiten beslaan. Bovendien treedt eenvermindering van de luchtkwaliteit op. Als de airconditioning te lang in destand voor luchtcirculatie blijft staan is het mogelijk dat de lucht in het interieur te droog wordt.
o Wanneer de contactsleutel in de stand "ON" wordt gedraaid, wordtde luchttoevoerknop in de stand( ) geschakeld (onafhankelijk van de stand van de schakelaar). Dit is de normale stand. Deluchttoevoerknop wordt bij het aanzetten van het contact in de 6YB980D1-AX Verwarming en koeling "AFZETTEN"
B980C01HP
stand "AUTO" geschakeld, wanneer de knop in deze standstond toen het contact werd afgezet.
Druk op de "OFF" toets om het systeem uit te schakelen. HHP2140

1BIJZONDERHEDEN VAN UW HYUNDAI
106
HHP2145

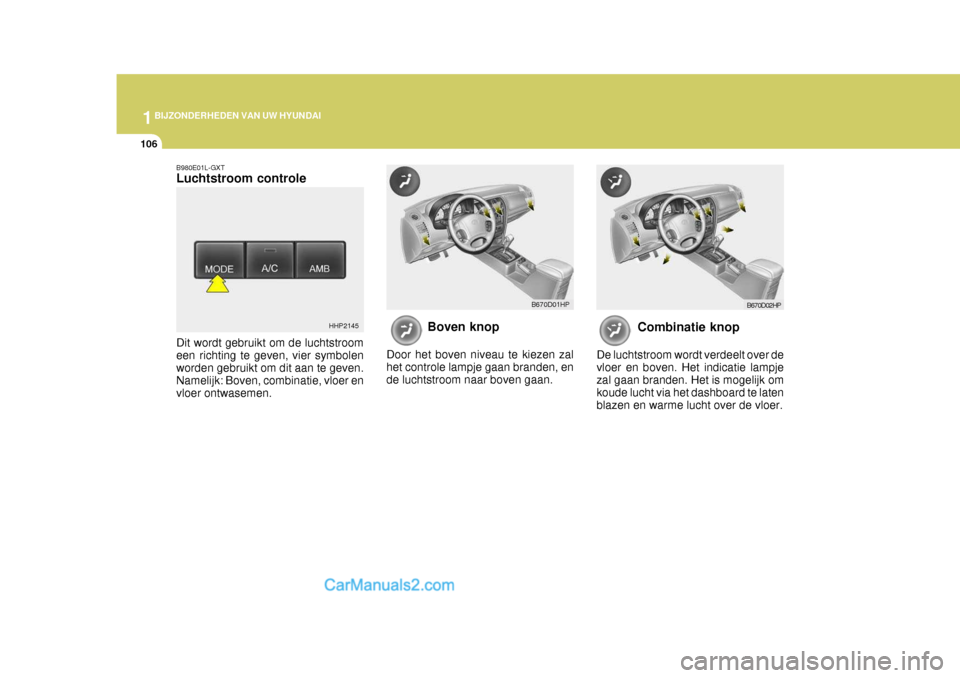

B980E01L-GXT Luchtstroom controle Dit wordt gebruikt om de luchtstroom een richting te geven, vier symbolen worden gebruikt om dit aan te geven. Namelijk: Boven, combinatie, vloer envloer ontwasemen. Boven knop
Door het boven niveau te kiezen zal het controle lampje gaan branden, en de luchtstroom naar boven gaan. Combinatie knop
De luchtstroom wordt verdeelt over devloer en boven. Het indicatie lampje zal gaan branden. Het is mogelijk om koude lucht via het dashboard te latenblazen en warme lucht over de vloer.
B670D01HPB670D02HP

1
BIJZONDERHEDEN VAN UW HYUNDAI
107

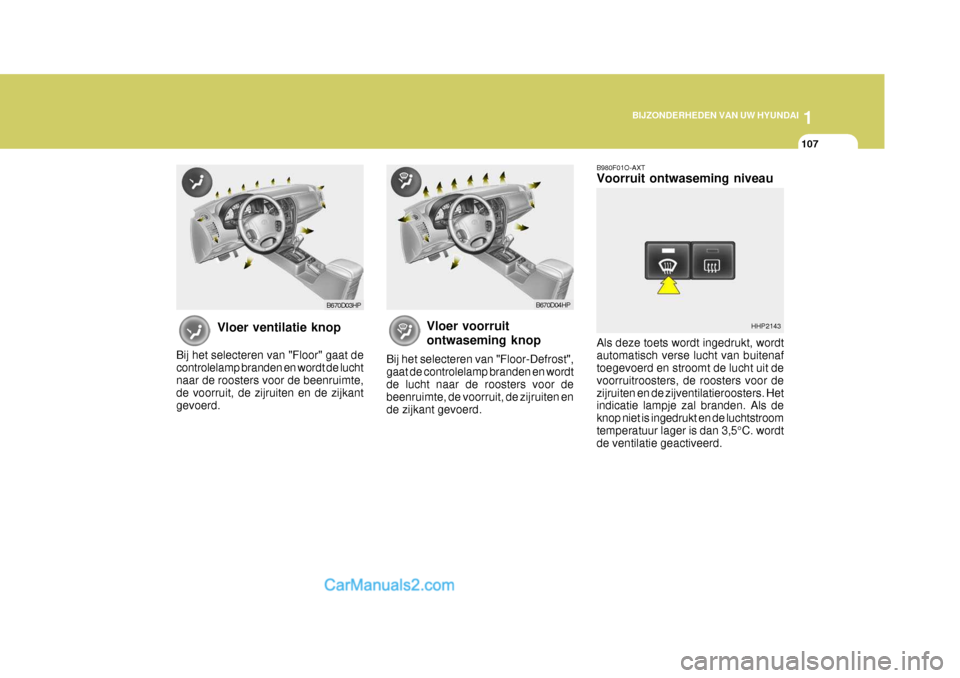

Vloer ventilatie knop
Bij het selecteren van "Floor" gaat de controlelamp branden en wordt de luchtnaar de roosters voor de beenruimte, de voorruit, de zijruiten en de zijkant gevoerd. B980F01O-AXT Voorruit ontwaseming niveau Als deze toets wordt ingedrukt, wordt automatisch verse lucht van buitenaf toegevoerd en stroomt de lucht uit de voorruitroosters, de roosters voor dezijruiten en de zijventilatieroosters. Het indicatie lampje zal branden. Als de knop niet is ingedrukt en de luchtstroomtemperatuur lager is dan 3,5°C. wordt de ventilatie geactiveerd.
B670D04HPB670D03HP
Vloer voorruit ontwaseming knop
Bij het selecteren van "Floor-Defrost", gaat de controlelamp branden en wordtde lucht naar de roosters voor de beenruimte, de voorruit, de zijruiten en de zijkant gevoerd.
HHP2143

1BIJZONDERHEDEN VAN UW HYUNDAI
108
!
LET OP:
o Het filter elke 15000 km of één keer per jaar vervangen. Indien de auto wordt gebruiktonder zware omstandigheden zoals stoffige, onverharde wegen, moet het filter van deairconditioning vaker worden gecontroleerd en vervangen.
o Als de luchttoevoer afneemt, moet het systeem door eengeautoriseerde dealer worden gecontroleerd.
B760A01Y

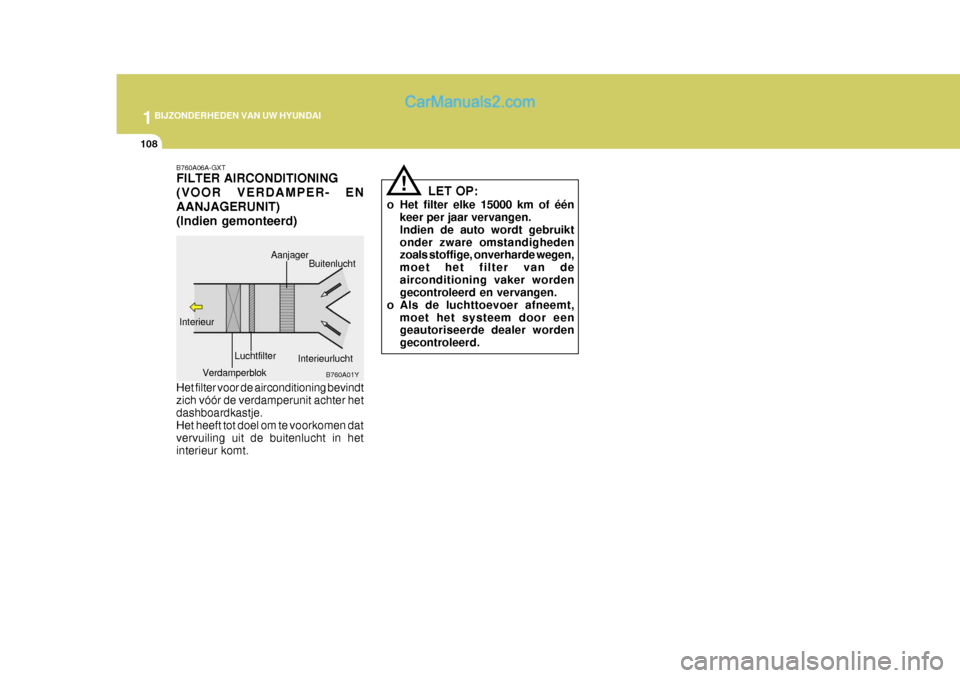

B760A06A-GXT FILTER AIRCONDITIONING (VOOR VERDAMPER- ENAANJAGERUNIT)(Indien gemonteerd) Het filter voor de airconditioning bevindt zich vóór de verdamperunit achter hetdashboardkastje. Het heeft tot doel om te voorkomen dat vervuiling uit de buitenlucht in hetinterieur komt.
Interieur
Verdamperblok Luchtfilter Aanjager
InterieurluchtBuitenlucht
