Hyundai Terracan 2005 Handleiding (in Dutch)

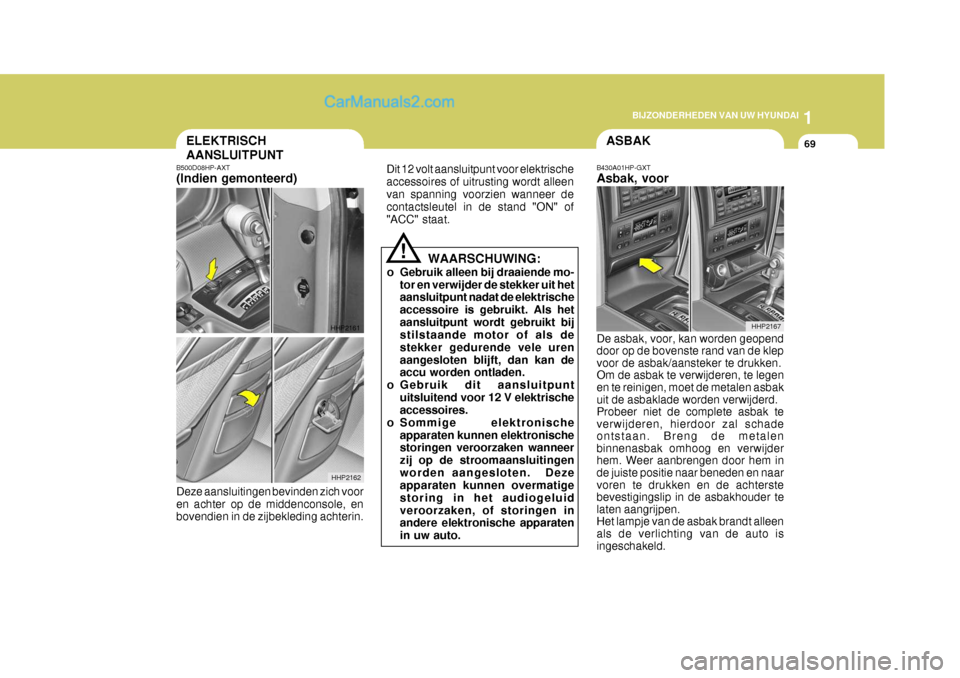

1
BIJZONDERHEDEN VAN UW HYUNDAI
69ASBAK
HHP2167ELEKTRISCH AANSLUITPUNT
!
B500D08HP-AXT (Indien gemonteerd)
Dit 12 volt aansluitpunt voor elektrische accessoires of uitrusting wordt alleenvan spanning voorzien wanneer de contactsleutel in de stand "ON" of "ACC" staat.
HHP2162
HHP2161
WAARSCHUWING:
o Gebruik alleen bij draaiende mo- tor en verwijder de stekker uit het aansluitpunt nadat de elektrische accessoire is gebruikt. Als hetaansluitpunt wordt gebruikt bij stilstaande motor of als de stekker gedurende vele urenaangesloten blijft, dan kan de accu worden ontladen.
o Gebruik dit aansluitpunt uitsluitend voor 12 V elektrischeaccessoires.
o Sommige elektronische apparaten kunnen elektronischestoringen veroorzaken wanneer zij op de stroomaansluitingenworden aangesloten. Deze apparaten kunnen overmatige storing in het audiogeluidveroorzaken, of storingen in andere elektronische apparaten in uw auto. B430A01HP-GXT Asbak, voor De asbak, voor, kan worden geopend door op de bovenste rand van de klepvoor de asbak/aansteker te drukken.Om de asbak te verwijderen, te legenen te reinigen, moet de metalen asbak uit de asbaklade worden verwijderd. Probeer niet de complete asbak teverwijderen, hierdoor zal schadeontstaan. Breng de metalenbinnenasbak omhoog en verwijderhem. Weer aanbrengen door hem in de juiste positie naar beneden en naar voren te drukken en de achterstebevestigingslip in de asbakhouder telaten aangrijpen.Het lampje van de asbak brandt alleenals de verlichting van de auto is
ingeschakeld.
Deze aansluitingen bevinden zich voor en achter op de middenconsole, en bovendien in de zijbekleding achterin.

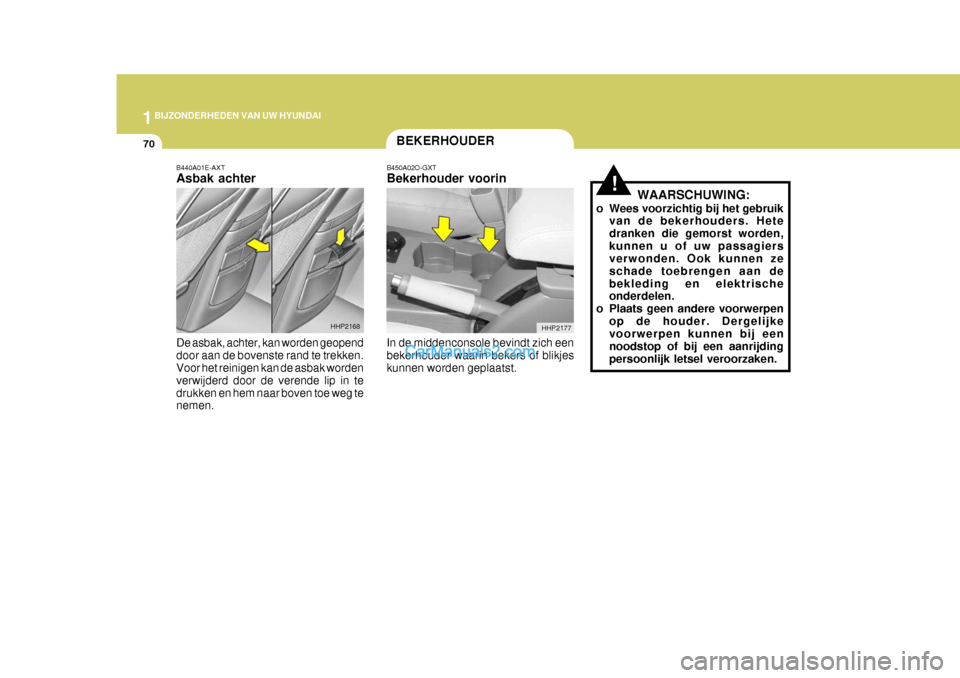

1BIJZONDERHEDEN VAN UW HYUNDAI
70BEKERHOUDER
!
B450A02O-GXT Bekerhouder voorin In de middenconsole bevindt zich een bekerhouder waarin bekers of blikjes kunnen worden geplaatst. WAARSCHUWING:
o Wees voorzichtig bij het gebruik van de bekerhouders. Hete dranken die gemorst worden,kunnen u of uw passagiers verwonden. Ook kunnen ze schade toebrengen aan debekleding en elektrische onderdelen.
o Plaats geen andere voorwerpen
op de houder. Dergelijkevoorwerpen kunnen bij een noodstop of bij een aanrijdingpersoonlijk letsel veroorzaken.
B440A01E-AXT Asbak achter De asbak, achter, kan worden geopend door aan de bovenste rand te trekken. Voor het reinigen kan de asbak worden verwijderd door de verende lip in tedrukken en hem naar boven toe weg te nemen.
HHP2168HHP2177

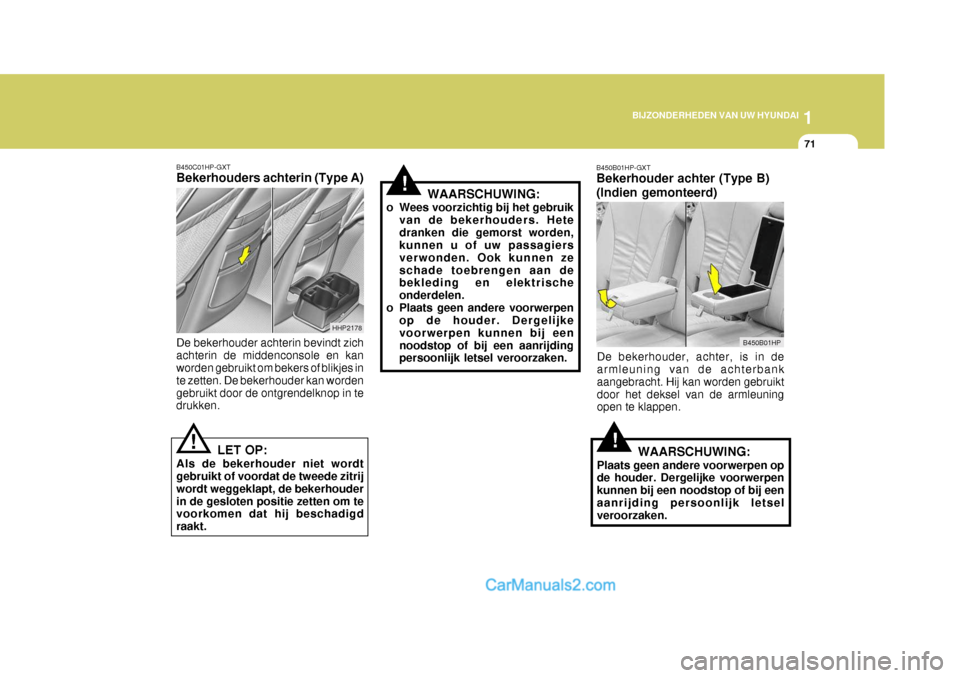

1
BIJZONDERHEDEN VAN UW HYUNDAI
71
!
B450B01HP-GXT Bekerhouder achter (Type B) (Indien gemonteerd)
WAARSCHUWING:
Plaats geen andere voorwerpen op de houder. Dergelijke voorwerpen kunnen bij een noodstop of bij eenaanrijding persoonlijk letsel veroorzaken.
De bekerhouder, achter, is in dearmleuning van de achterbank aangebracht. Hij kan worden gebruiktdoor het deksel van de armleuning open te klappen.
B450B01HP
!
B450C01HP-GXT Bekerhouders achterin (Type A) De bekerhouder achterin bevindt zich achterin de middenconsole en kan worden gebruikt om bekers of blikjes in te zetten. De bekerhouder kan wordengebruikt door de ontgrendelknop in te drukken.
HHP2178
LET OP:
Als de bekerhouder niet wordt gebruikt of voordat de tweede zitrij wordt weggeklapt, de bekerhouderin de gesloten positie zetten om te voorkomen dat hij beschadigd raakt.
!WAARSCHUWING:
o Wees voorzichtig bij het gebruik van de bekerhouders. Hete dranken die gemorst worden, kunnen u of uw passagiers verwonden. Ook kunnen zeschade toebrengen aan de bekleding en elektrische onderdelen.
o Plaats geen andere voorwerpen op de houder. Dergelijkevoorwerpen kunnen bij eennoodstop of bij een aanrijding persoonlijk letsel veroorzaken.

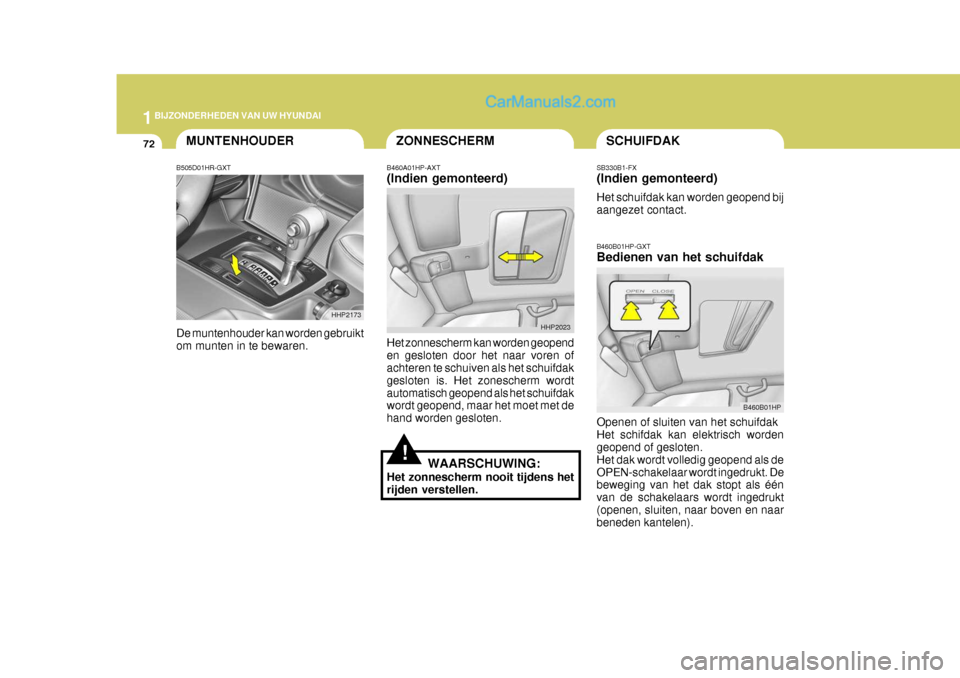

1BIJZONDERHEDEN VAN UW HYUNDAI
72
B505D01HR-GXTMUNTENHOUDER
HHP2173
!
ZONNESCHERM
B460A01HP-AXT (Indien gemonteerd) Het zonnescherm kan worden geopend en gesloten door het naar voren of achteren te schuiven als het schuifdak gesloten is. Het zonescherm wordtautomatisch geopend als het schuifdak wordt geopend, maar het moet met de hand worden gesloten.
HHP2023
WAARSCHUWING:
Het zonnescherm nooit tijdens het rijden verstellen.
SCHUIFDAK
SB330B1-FX (Indien gemonteerd) Het schuifdak kan worden geopend bij aangezet contact. B460B01HP-GXT Bedienen van het schuifdak Openen of sluiten van het schuifdak Het schifdak kan elektrisch worden geopend of gesloten. Het dak wordt volledig geopend als deOPEN-schakelaar wordt ingedrukt. De beweging van het dak stopt als één van de schakelaars wordt ingedrukt(openen, sluiten, naar boven en naar beneden kantelen).
B460B01HP
De muntenhouder kan worden gebruikt om munten in te bewaren.

1

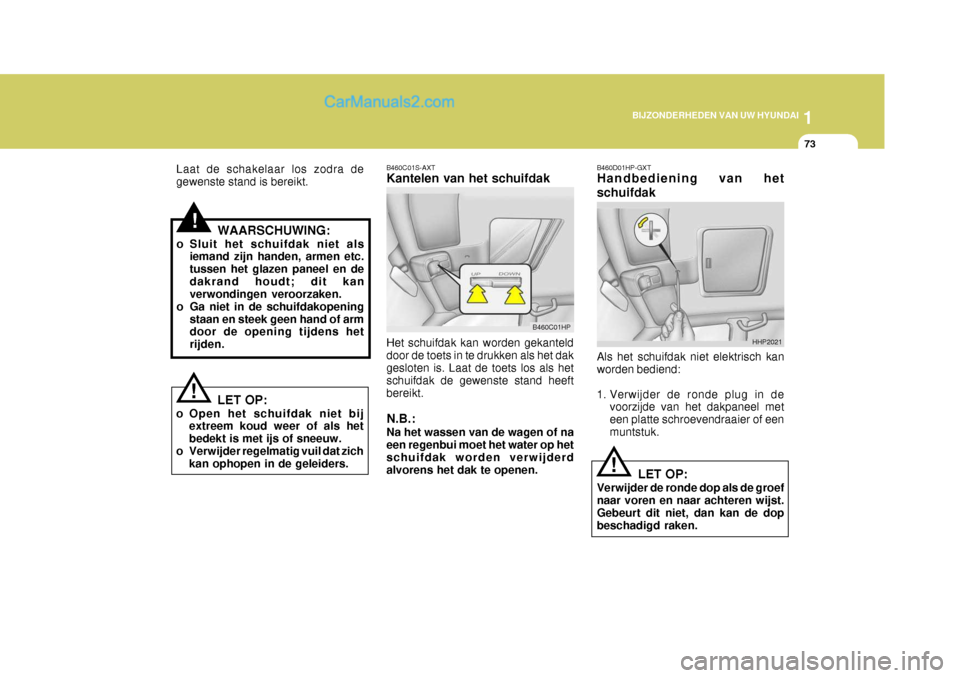

BIJZONDERHEDEN VAN UW HYUNDAI
73
B460C01HP
B460C01S-AXT Kantelen van het schuifdak Het schuifdak kan worden gekanteld door de toets in te drukken als het dak gesloten is. Laat de toets los als het schuifdak de gewenste stand heeftbereikt. N.B.: Na het wassen van de wagen of na een regenbui moet het water op het schuifdak worden verwijderd alvorens het dak te openen.
!WAARSCHUWING:
o Sluit het schuifdak niet als iemand zijn handen, armen etc. tussen het glazen paneel en dedakrand houdt; dit kan verwondingen veroorzaken.
o Ga niet in de schuifdakopening staan en steek geen hand of armdoor de opening tijdens het rijden.
LET OP:
o Open het schuifdak niet bij extreem koud weer of als hetbedekt is met ijs of sneeuw.
o Verwijder regelmatig vuil dat zich kan ophopen in de geleiders.
Laat de schakelaar los zodra degewenste stand is bereikt.
!
HHP2021
B460D01HP-GXT Handbediening van het schuifdak Als het schuifdak niet elektrisch kan worden bediend:
1. Verwijder de ronde plug in de
voorzijde van het dakpaneel met een platte schroevendraaier of eenmuntstuk.
LET OP:
Verwijder de ronde dop als de groefnaar voren en naar achteren wijst. Gebeurt dit niet, dan kan de dop beschadigd raken.
!

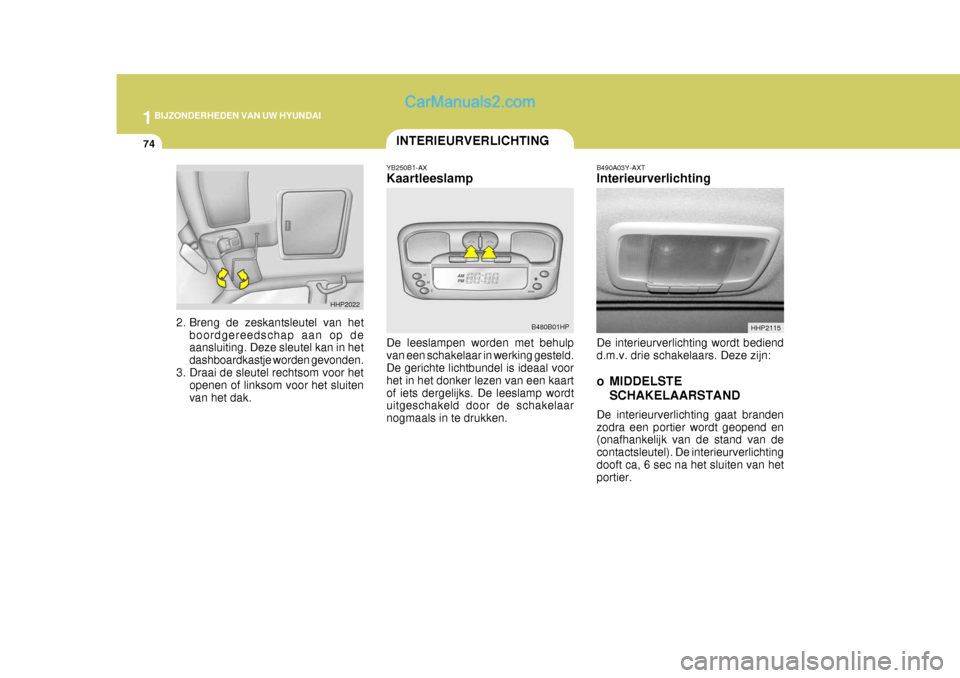

1BIJZONDERHEDEN VAN UW HYUNDAI
74
HHP2115
B490A03Y-AXT Interieurverlichting De interieurverlichting wordt bediend d.m.v. drie schakelaars. Deze zijn:
o MIDDELSTE
SCHAKELAARSTAND
De interieurverlichting gaat branden zodra een portier wordt geopend en (onafhankelijk van de stand van de contactsleutel). De interieurverlichtingdooft ca, 6 sec na het sluiten van het portier.
HHP2022
2. Breng de zeskantsleutel van het boordgereedschap aan op de aansluiting. Deze sleutel kan in het dashboardkastje worden gevonden.
3. Draai de sleutel rechtsom voor het
openen of linksom voor het sluitenvan het dak.
INTERIEURVERLICHTING
YB250B1-AX Kaartleeslamp De leeslampen worden met behulp van een schakelaar in werking gesteld. De gerichte lichtbundel is ideaal voor het in het donker lezen van een kaartof iets dergelijks. De leeslamp wordt uitgeschakeld door de schakelaar nogmaals in te drukken.
B480B01HP

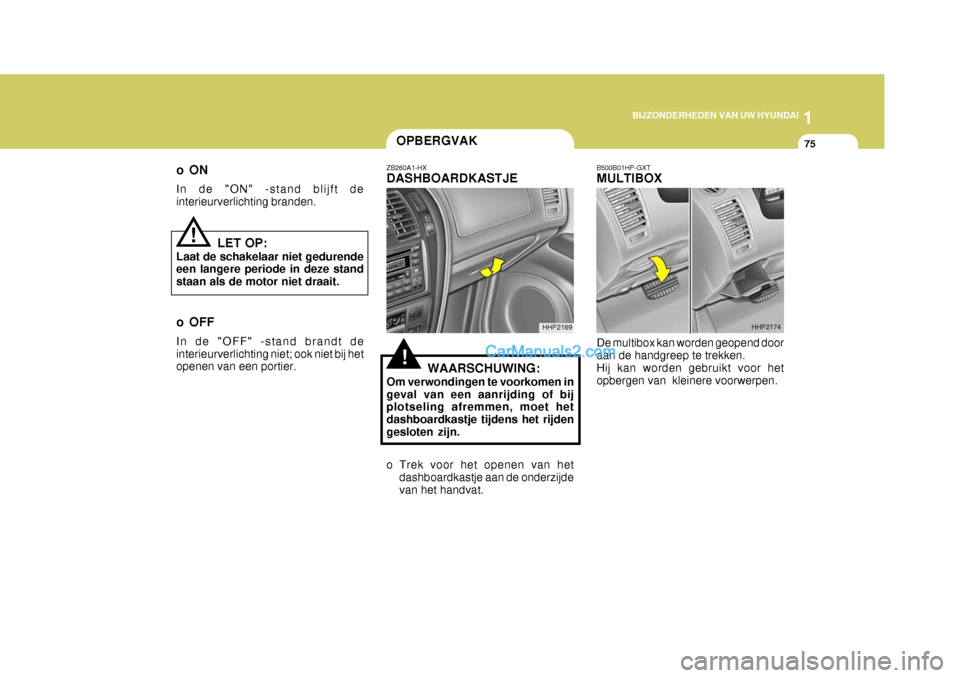

1
BIJZONDERHEDEN VAN UW HYUNDAI
75OPBERGVAK
HHP2169
!
ZB260A1-HX DASHBOARDKASTJE
WAARSCHUWING:
Om verwondingen te voorkomen in geval van een aanrijding of bij plotseling afremmen, moet het dashboardkastje tijdens het rijdengesloten zijn.
o Trek voor het openen van het dashboardkastje aan de onderzijde van het handvat.
!
oON In de "ON" -stand blijft de interieurverlichting branden.
o OFF In de "OFF" -stand brandt de interieurverlichting niet; ook niet bij het openen van een portier. LET OP:
Laat de schakelaar niet gedurendeeen langere periode in deze stand staan als de motor niet draait. B500B01HP-GXT MULTIBOX De multibox kan worden geopend door aan de handgreep te trekken. Hij kan worden gebruikt voor het opbergen van kleinere voorwerpen.
HHP2174

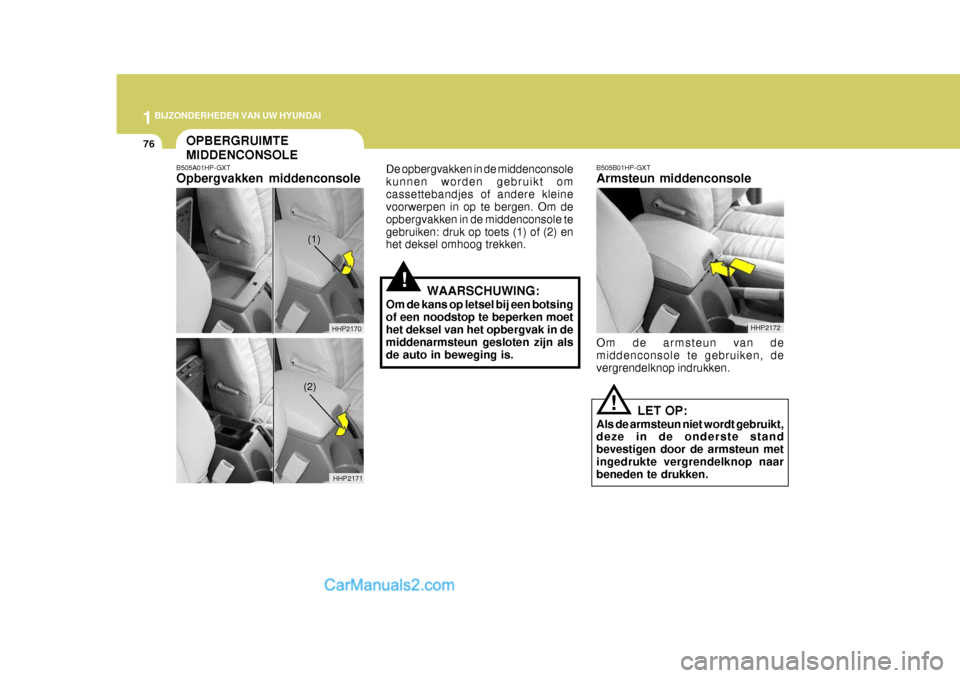

1BIJZONDERHEDEN VAN UW HYUNDAI
76OPBERGRUIMTE MIDDENCONSOLE
!
HHP2172
B505B01HP-GXT Armsteun middenconsole Om de armsteun van de middenconsole te gebruiken, de vergrendelknop indrukken.
LET OP:
Als de armsteun niet wordt gebruikt,deze in de onderste stand bevestigen door de armsteun metingedrukte vergrendelknop naar beneden te drukken.
B505A01HP-GXT Opbergvakken middenconsole
HHP2171
HHP2170
!
De opbergvakken in de middenconsole kunnen worden gebruikt omcassettebandjes of andere kleine voorwerpen in op te bergen. Om de opbergvakken in de middenconsole tegebruiken: druk op toets (1) of (2) en het deksel omhoog trekken.
WAARSCHUWING:
Om de kans op letsel bij een botsing of een noodstop te beperken moet het deksel van het opbergvak in de middenarmsteun gesloten zijn alsde auto in beweging is.
(1)
(2)

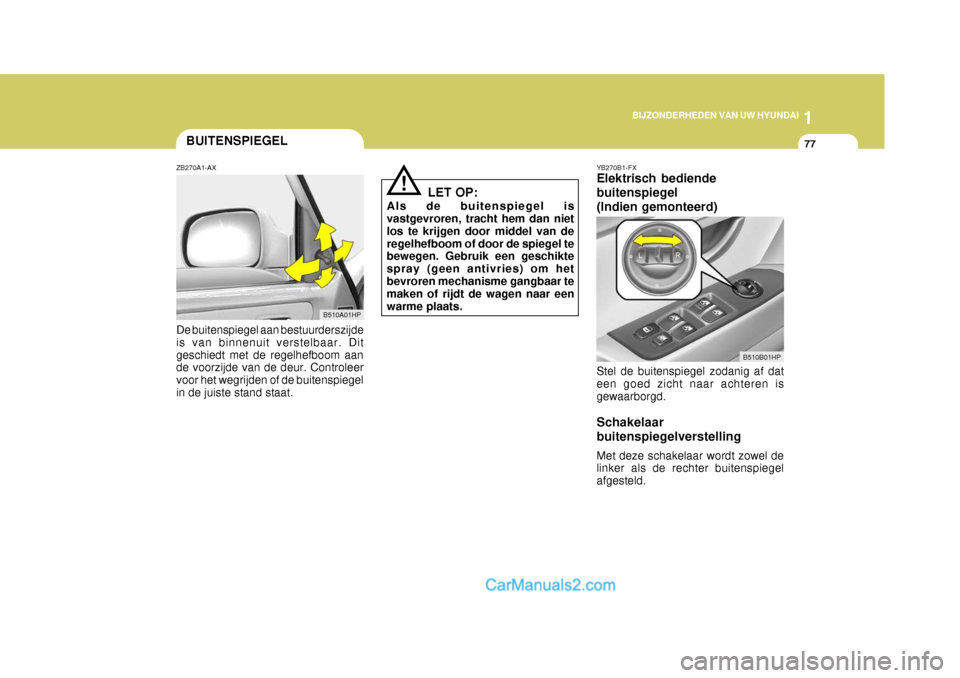

1
BIJZONDERHEDEN VAN UW HYUNDAI
77BUITENSPIEGEL
ZB270A1-AX
B510A01HP
De buitenspiegel aan bestuurderszijde is van binnenuit verstelbaar. Ditgeschiedt met de regelhefboom aan de voorzijde van de deur. Controleer voor het wegrijden of de buitenspiegelin de juiste stand staat.
! LET OP:
Als de buitenspiegel is vastgevroren, tracht hem dan niet los te krijgen door middel van deregelhefboom of door de spiegel te bewegen. Gebruik een geschikte spray (geen antivries) om hetbevroren mechanisme gangbaar te maken of rijdt de wagen naar een warme plaats. YB270B1-FX Elektrisch bediende buitenspiegel(Indien gemonteerd) Stel de buitenspiegel zodanig af dat een goed zicht naar achteren is gewaarborgd. Schakelaar buitenspiegelverstelling Met deze schakelaar wordt zowel de linker als de rechter buitenspiegel afgesteld.
B510B01HP

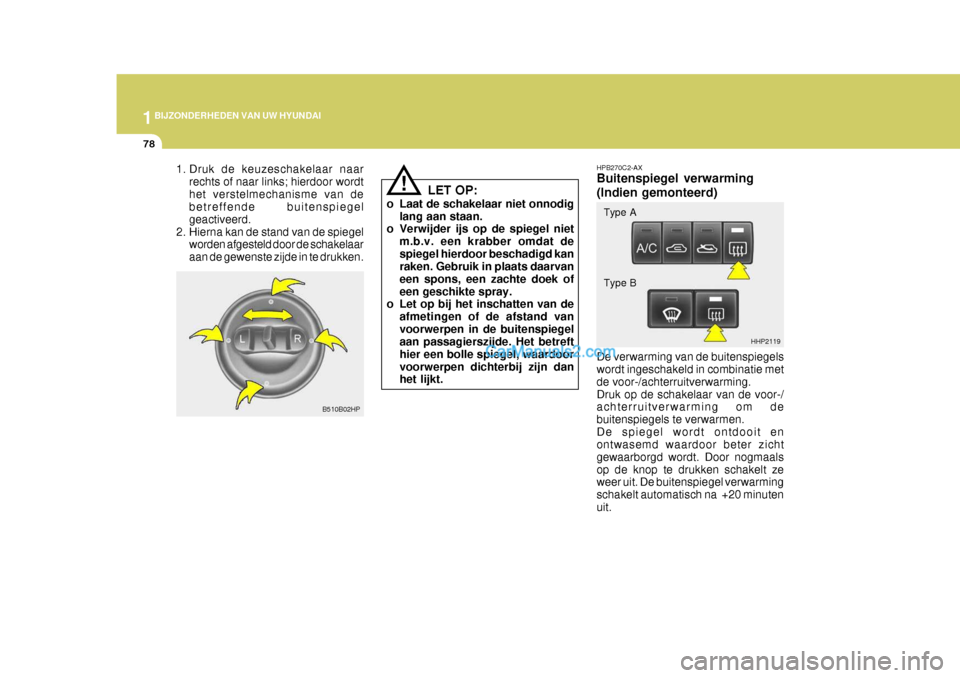

1BIJZONDERHEDEN VAN UW HYUNDAI
78
HHP2119
Type A
Type B
HPB270C2-AX Buitenspiegel verwarming (Indien gemonteerd) De verwarming van de buitenspiegels wordt ingeschakeld in combinatie met de voor-/achterruitverwarming.Druk op de schakelaar van de voor-/ achterruitverwarming om de buitenspiegels te verwarmen.De spiegel wordt ontdooit en ontwasemd waardoor beter zicht gewaarborgd wordt. Door nogmaalsop de knop te drukken schakelt ze weer uit. De buitenspiegel verwarming schakelt automatisch na +20 minutenuit.
1. Druk de keuzeschakelaar naar
rechts of naar links; hierdoor wordthet verstelmechanisme van de betreffende buitenspiegel geactiveerd.
2. Hierna kan de stand van de spiegel worden afgesteld door de schakelaaraan de gewenste zijde in te drukken.
B510B02HP
! LET OP:
o Laat de schakelaar niet onnodig lang aan staan.
o Verwijder ijs op de spiegel niet
m.b.v. een krabber omdat de spiegel hierdoor beschadigd kan raken. Gebruik in plaats daarvan een spons, een zachte doek ofeen geschikte spray.
o Let op bij het inschatten van de
afmetingen of de afstand vanvoorwerpen in de buitenspiegel aan passagierszijde. Het betreft hier een bolle spiegel, waardoorvoorwerpen dichterbij zijn dan het lijkt.
