6EENVOUDIG ONDERHOUD
32

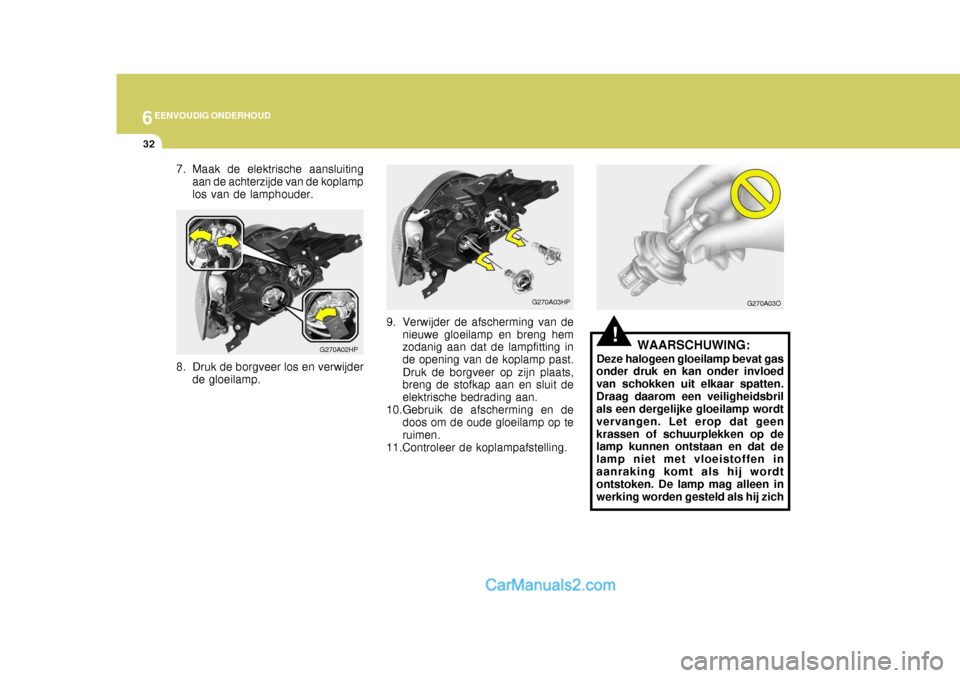

!WAARSCHUWING:
Deze halogeen gloeilamp bevat gas
onder druk en kan onder invloed van schokken uit elkaar spatten.Draag daarom een veiligheidsbril als een dergelijke gloeilamp wordt vervangen. Let erop dat geenkrassen of schuurplekken op de lamp kunnen ontstaan en dat de lamp niet met vloeistoffen inaanraking komt als hij wordt ontstoken. De lamp mag alleen in werking worden gesteld als hij zich
G270A03HP
9. Verwijder de afscherming van de nieuwe gloeilamp en breng hem zodanig aan dat de lampfitting in de opening van de koplamp past. Druk de borgveer op zijn plaats, breng de stofkap aan en sluit de elektrische bedrading aan.
10.Gebruik de afscherming en de doos om de oude gloeilamp op teruimen.
11.Controleer de koplampafstelling. G270A03O
7. Maak de elektrische aansluiting
aan de achterzijde van de koplamp los van de lamphouder.
G270A02HP
8. Druk de borgveer los en verwijder de gloeilamp.

6
EENVOUDIG ONDERHOUD
33

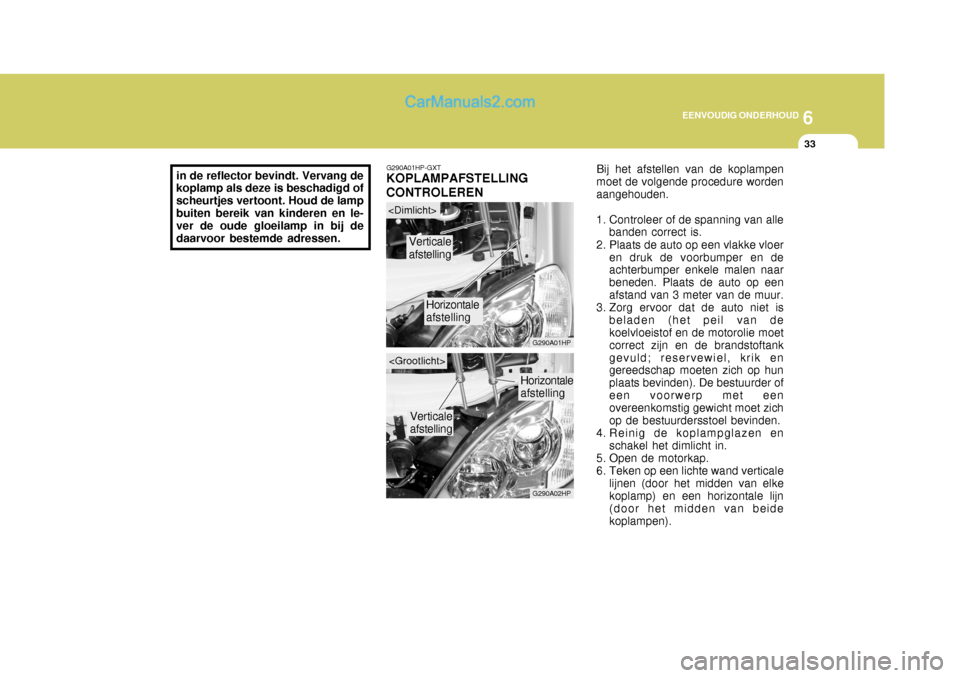

in de reflector bevindt. Vervang de koplamp als deze is beschadigd of scheurtjes vertoont. Houd de lampbuiten bereik van kinderen en le- ver de oude gloeilamp in bij de daarvoor bestemde adressen. G290A01HP-GXT
KOPLAMPAFSTELLING CONTROLEREN Bij het afstellen van de koplampen
moet de volgende procedure worden aangehouden.
1. Controleer of de spanning van alle banden correct is.
2. Plaats de auto op een vlakke vloer en druk de voorbumper en de achterbumper enkele malen naar beneden. Plaats de auto op eenafstand van 3 meter van de muur.
3. Zorg ervoor dat de auto niet is beladen (het peil van de koelvloeistof en de motorolie moet correct zijn en de brandstoftankgevuld; reservewiel, krik en gereedschap moeten zich op hun plaats bevinden). De bestuurder ofeen voorwerp met een overeenkomstig gewicht moet zich op de bestuurdersstoel bevinden.
4. Reinig de koplampglazen en schakel het dimlicht in.
5. Open de motorkap.
6. Teken op een lichte wand verticale lijnen (door het midden van elkekoplamp) en een horizontale lijn (door het midden van beide koplampen).
G290A01HP G290A02HP


Verticale afstelling
Horizontale
afstelling
Verticale afstelling
Horizontale afstelling

6EENVOUDIG ONDERHOUD
34
G290B01HP-GXT

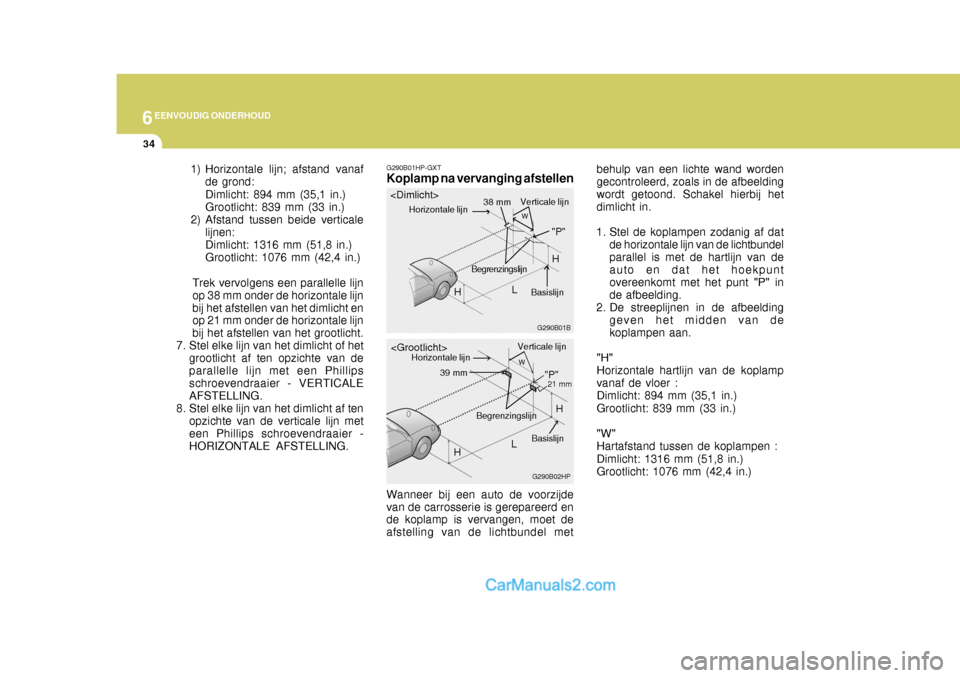

Koplamp na vervanging afstellen
Wanneer bij een auto de voorzijde
van de carrosserie is gerepareerd en de koplamp is vervangen, moet de afstelling van de lichtbundel met behulp van een lichte wand wordengecontroleerd, zoals in de afbeeldingwordt getoond. Schakel hierbij het dimlicht in.
1. Stel de koplampen zodanig af dat de horizontale lijn van de lichtbundel parallel is met de hartlijn van de auto en dat het hoekpunt overeenkomt met het punt "P" inde afbeelding.
2. De streeplijnen in de afbeelding
geven het midden van dekoplampen aan.
"H"Horizontale hartlijn van de koplampvanaf de vloer :Dimlicht: 894 mm (35,1 in.) Grootlicht: 839 mm (33 in.) "W" Hartafstand tussen de koplampen : Dimlicht: 1316 mm (51,8 in.) Grootlicht: 1076 mm (42,4 in.)
G290B02HP G290B01B
L
W
H Begrenzingslijn
"P"
Verticale lijn
Horizontale lijn
Basislijn
21 mm
L W
Begrenzingslijn Basislijn
"P"
Verticale lijn38 mm
39 mm

H
H
H
Horizontale lijn
1) Horizontale lijn; afstand vanaf
de grond: Dimlicht: 894 mm (35,1 in.) Grootlicht: 839 mm (33 in.)
2) Afstand tussen beide verticale lijnen: Dimlicht: 1316 mm (51,8 in.) Grootlicht: 1076 mm (42,4 in.)
Trek vervolgens een parallelle lijnop 38 mm onder de horizontale lijnbij het afstellen van het dimlicht en op 21 mm onder de horizontale lijn bij het afstellen van het grootlicht.
7. Stel elke lijn van het dimlicht of het
grootlicht af ten opzichte van deparallelle lijn met een Phillips schroevendraaier - VERTICALE AFSTELLING.
8. Stel elke lijn van het dimlicht af ten opzichte van de verticale lijn meteen Phillips schroevendraaier -HORIZONTALE AFSTELLING.

6
EENVOUDIG ONDERHOUD
35

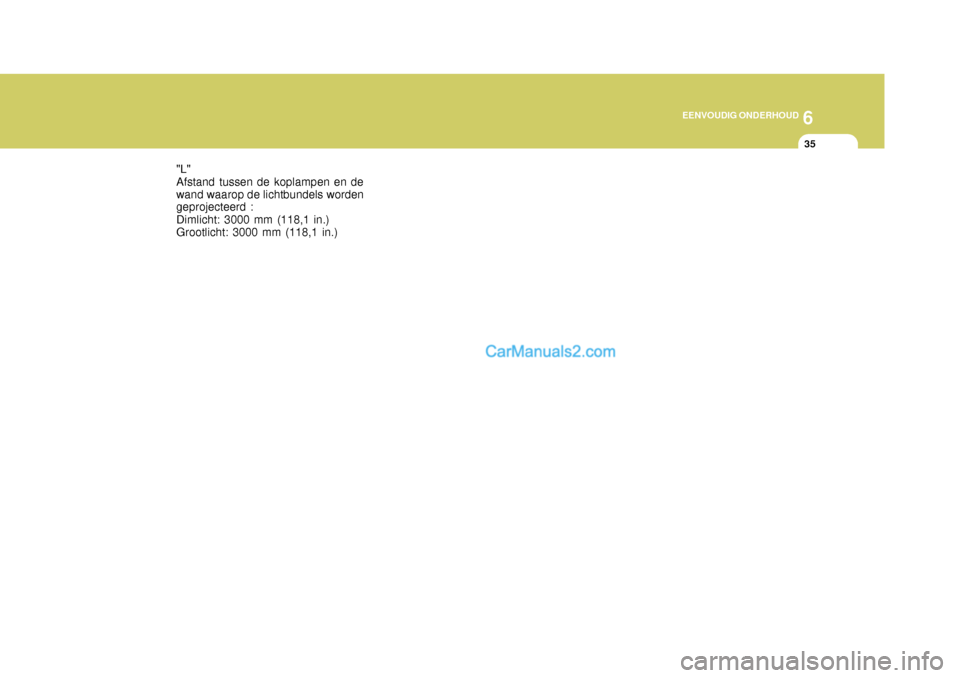

"L" Afstand tussen de koplampen en de wand waarop de lichtbundels worden geprojecteerd : Dimlicht: 3000 mm (118,1 in.) Grootlicht: 3000 mm (118,1 in.)

6EENVOUDIG ONDERHOUD
36

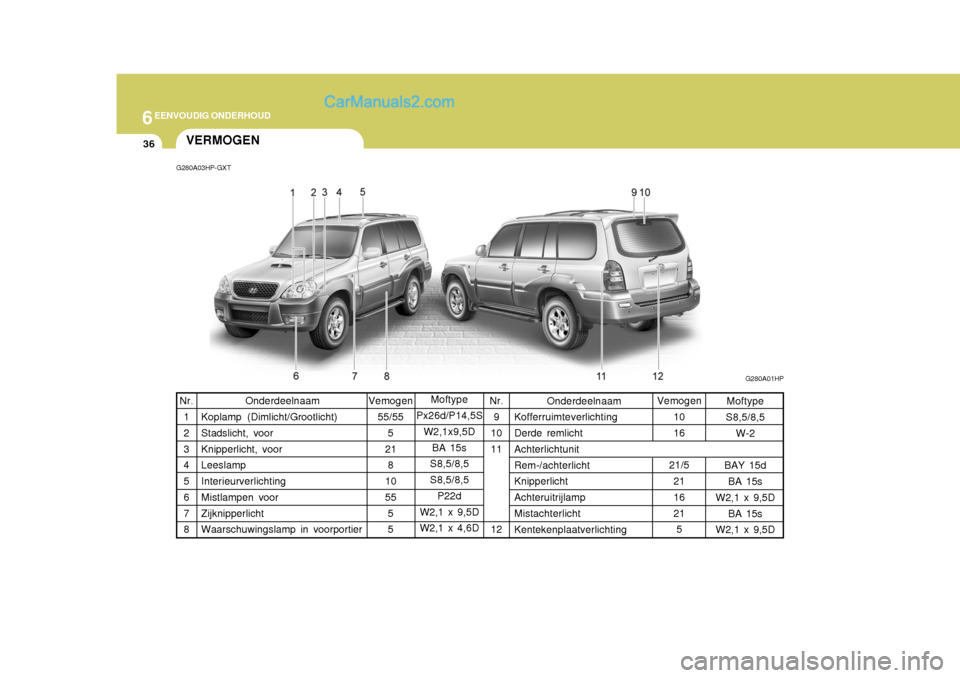

Moftype
Px26d/P14,5S W2,1x9,5D
BA 15s
S8,5/8,5 S8,5/8,5 P22d
W2,1 x 9,5D W2,1 x 4,6DVERMOGEN
G280A03HP-GXT
Vemogen55/55 5
21 8
10 55 55
Onderdeelnaam
Koplamp (Dimlicht/Grootlicht)Stadslicht, voor Knipperlicht, voor Leeslamp Interieurverlichting Mistlampen voor Zijknipperlicht Waarschuwingslamp in voorportier Nr.
9
10 11 12 Onderdeelnaam
Kofferruimteverlichting Derde remlicht Achterlichtunit Rem-/achterlicht Knipperlicht Achteruitrijlamp Mistachterlicht Kentekenplaatverlichting
Nr.
1 2 3 4 5 6 7 8
G280A01HP
Vemogen 10 16
21/5 2116 215Moftype
S8,5/8,5 W-2
BAY 15d BA 15s
W2,1 x 9,5D
BA 15s
W2,1 x 9,5D

6
EENVOUDIG ONDERHOUD
37

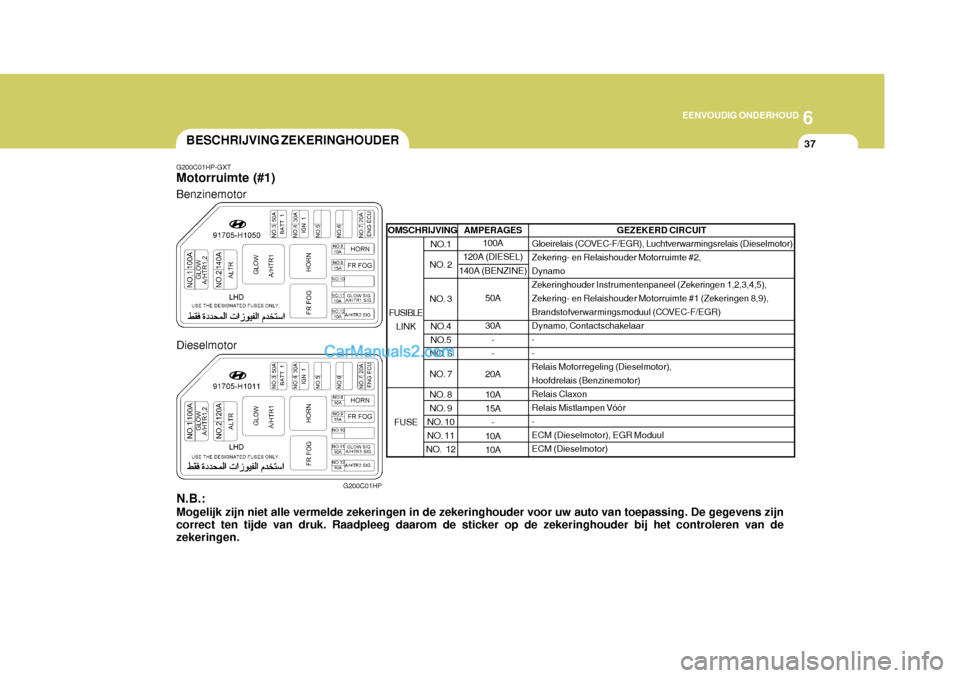

GEZEKERD CIRCUIT
NO.1
NO. 2
NO. 3
NO.4
NO.5
NO. 6
NO. 7
NO. 8
NO. 9
NO. 10
NO. 11
NO. 12
OMSCHRIJVING
G200C01HP-GXT
Motorruimte (#1)
G200C01HP
N.B.: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen. 100A
120A (DIESEL)
140A ( BENZINE)
50A 30A - -
20A 10A 15A -
10A 10A Gloeirelais (COVEC-F/EGR), Luchtverwarmingsrelais (Dieselmotor)
Zekering- en Relaishouder Motorruimte #2,Dynamo
Zekeringhouder Instrumentenpaneel (Zekeringen 1,2,3,4,5),
Zekering- en Relaishouder Motorruimte #1 (Zekeringen 8,9),
Brandstofverwarmingsmoduul (COVEC-F/EGR)
Dynamo, Contactschakelaar--Relais Motorregeling (Dieselmotor),Hoofdrelais (Benzinemotor)Relais Claxon
Relais Mistlampen Vóór-ECM (Dieselmotor), EGR ModuulECM (Dieselmotor)
FUSIBLE
LINK
FUSE
Benzinemotor Dieselmotor BESCHRIJVING ZEKERINGHOUDER
AMPERAGES

6EENVOUDIG ONDERHOUD
38

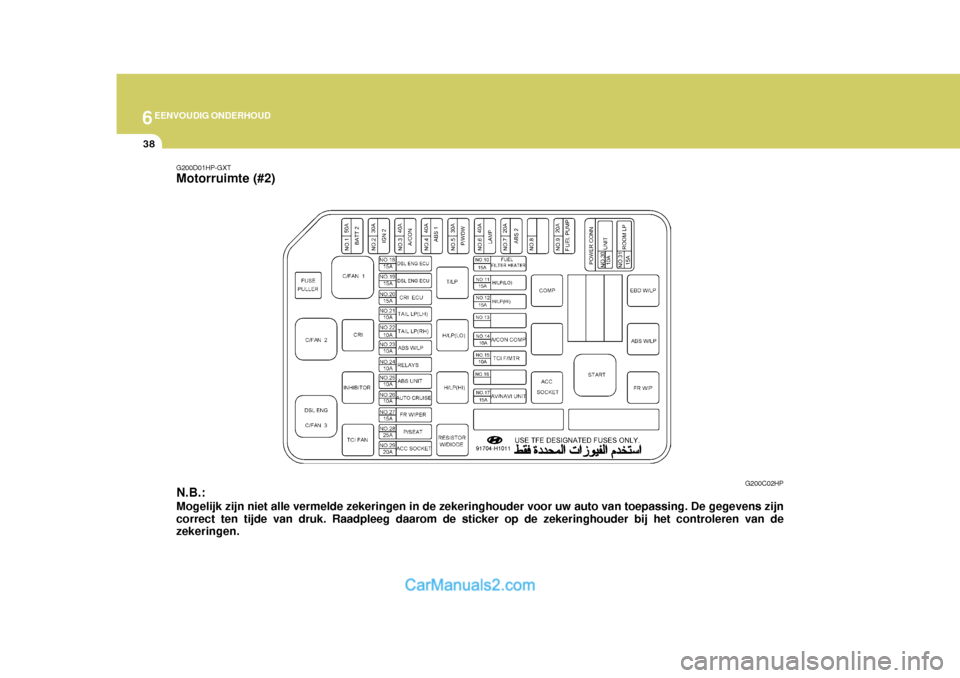

N.B.: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen.
G200D01HP-GXT Motorruimte (#2)
G200C02HP

6
EENVOUDIG ONDERHOUD
39

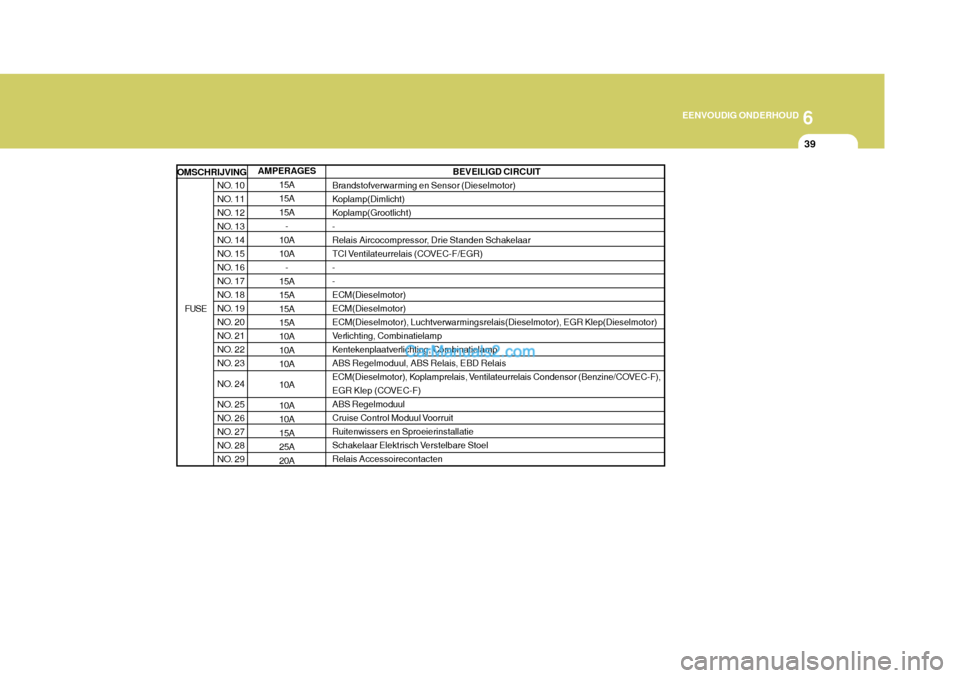

AMPERAGES 15A 15A15A-
10A 10A
-
15A 15A15A15A 10A 10A10A 10A 10A 10A15A25A20A
NO. 10
NO. 11
NO. 12
NO. 13
NO. 14
NO. 15
NO. 16
NO. 17
NO. 18
NO. 19
NO. 20
NO. 21
NO. 22
NO. 23
NO. 24
NO. 25
NO. 26
NO. 27
NO. 28
NO. 29
OMSCHRIJVING
BEVEILIGD CIRCUIT
Brandstofverwarming en Sensor (Dieselmotor)
Koplamp(Dimlicht)
Koplamp(Grootlicht)-
Relais Aircocompressor, Drie Standen Schakelaar
TCI Ventilateurrelais (COVEC-F/EGR)--ECM(Dieselmotor)ECM(Dieselmotor)
ECM(Dieselmotor), Luchtverwarmingsrelais(Dieselmotor), EGR Klep(Dieselmotor)
Verlichting, Combinatielamp
Kentekenplaatverlichting, Combinatielamp
ABS Regelmoduul, ABS Relais, EBD Relais
ECM(Dieselmotor), Koplamprelais, Ventilateurrelais Condensor (Benzine/COVEC-F),
EGR Klep (COVEC-F)ABS Regelmoduul
Cruise Control Moduul Voorruit
Ruitenwissers en Sproeierinstallatie
Schakelaar Elektrisch Verstelbare StoelRelais Accessoirecontacten
FUSE

6EENVOUDIG ONDERHOUD
40

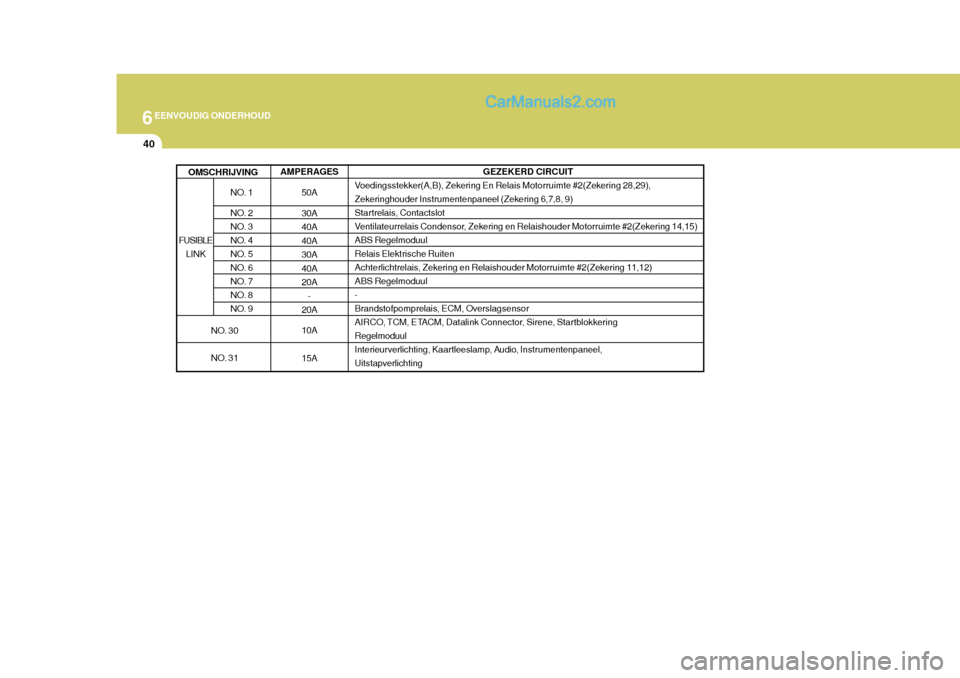

AMPERAGES50A 30A 40A 40A30A40A20A-
20A 10A 15A
NO. 1
NO. 2
NO. 3
NO. 4
NO. 5
NO. 6
NO. 7
NO. 8
NO. 9
OMSCHRIJVING
GEZEKERD CIRCUIT
Voedingsstekker(A,B), Zekering En Relais Motorruimte #2(Zekering 28,29),
Zekeringhouder Instrumentenpaneel (Zekering 6,7,8, 9)
Startrelais, Contactslot
Ventilateurrelais Condensor, Zekering en Relaishouder Motorruimte #2(Zekering 14,15)ABS Regelmoduul
Relais Elektrische Ruiten
Achterlichtrelais, Zekering en Relaishouder Motorruimte #2(Zekering 11,12)ABS Regelmoduul-
Brandstofpomprelais, ECM, Overslagsensor
AIRCO, TCM, ETACM, Datalink Connector, Sirene, StartblokkeringRegelmoduul
Interieurverlichting, Kaartleeslamp, Audio, Instrumentenpaneel,
Uitstapverlichting
FUSIBLE LINK
NO. 30
NO. 31

6
EENVOUDIG ONDERHOUD
41

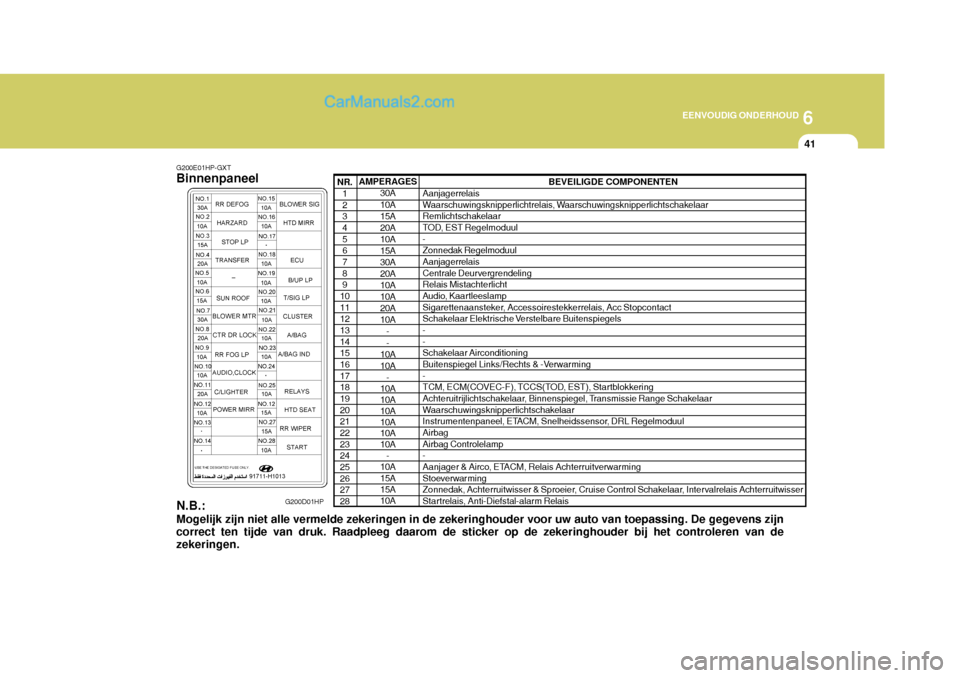

N.B.: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen.
G200E01HP-GXT
Binnenpaneel NR.
1 23 4 56 7 89
101112 13 1415 16 1718 19 2021 22 2324 25 2627 28 AMPERAGES
30A 10A 15A20A10A15A30A 20A 10A10A20A10A- -
10A 10A -
10A 10A 10A10A 10A 10A -
10A 15A 15A 10A BEVEILIGDE COMPONENTEN
Aanjagerrelais
Waarschuwingsknipperlichtrelais, Waarschuwingsknipperlichtschakelaar
Remlichtschakelaar
TOD, EST Regelmoduul -Zonnedak Regelmoduul Aanjagerrelais
Centrale Deurvergrendeling
Relais Mistachterlicht
Audio, Kaartleeslamp
Sigarettenaansteker, Accessoirestekkerrelais, Acc Stopcontact
Schakelaar Elektrische Verstelbare Buitenspiegels - -
Schakelaar Airconditioning
Buitenspiegel Links/Rechts & -Verwarming -
TCM, ECM(COVEC-F), TCCS(TOD, EST), Startblokkering
Achteruitrijlichtschakelaar, Binnenspiegel, Transmissie Range Schakelaar
Waarschuwingsknipperlichtschakelaar
Instrumentenpaneel, ETACM, Snelheidssensor, DRL Regelmoduul Airbag Airbag Controlelamp-
Aanjager & Airco, ETACM, Relais Achterruitverwarming
Stoeverwarming
Zonnedak, Achterruitwisser & Sproeier, Cruise Control Schakelaar, Intervalrelais Achterruitwisser
Startrelais, Anti-Diefstal-alarm Relais
G200D01HP
